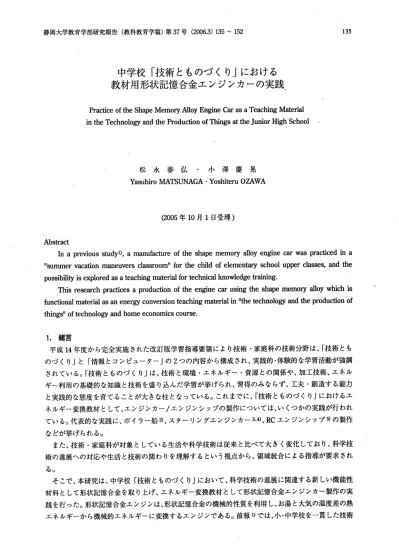

静岡大学教育学部研究報告 (教科教育学篇)第 37号 (2∞6.3)135〜 152 135
中学校「技術とものづ くり」における
教材用形状記憶合金エ ンジ ンカーの実践
Practice of the Shape Memory Alloy Engine Car as a Teaching Material in the Technology and the Production of Things at the Junior Hieh School
松 永 泰 弘 0小 澤 慶 晃
Yasuhiro MARUNAGA・ Yoshitem OZAWA
0005年10月 1日 受理)
Abstract
h a previous study⇒ ,a manufacture Of the shape rrlemory alloy engine car was practiced h a
‖summer vacation lnaneuvers dassroom‖ for the child of elemenぬ呼 school upper dasses,and the possibility is explored as a teaching matedal for technical knowledge training.
助is research pracices a production of Jtt englne car using the shape nlerrlory alloy which is inctional material as an energy converSiOn teaching material h‖ the techn01ogy and the productton of thingsil of technology and homё econonlics course.
1。 緒言
平成 14年 度から完全実施された改訂版学習指導要領により技術・家庭科の技術分野は、「技術 とも のづ くり」と「情報とコンピューター」の 2つ の内容から構成され、実践的・体験的な学習活動が強調
されている。「技術 とものづ くり」は、技術 と環境・エネルギー・資源 との関係や、加工技術、エネル ギー利用の基礎的な知識 と技術を盛 り込んだ学習が挙げられ、習得のみならず、工夫・創造する能力 と実践的な態度を育てることが大 きな柱 となつている。これまでに、「技術 とものづ くり」におけるエ ネルギー変換教材 として、エンジンカ∵/エ ンジンシップの製作については、いくつかの実践が行われ ている。代表的な実践に、ボイラー船 め、スターリングエンジンカー3、の、RCエンジンシップDの製作 などが挙げられる。
また、技術・家庭科が対象 としている生活や科学技術は従来 と比べて大きく変化 してお り、科学技 術の進展への対応や生活 と技術の関わりを理解するという視点から、領域統合による指導が要求され
る。
そ こで、本研究 は、中学校「技術 とものづ くり」において、科学技術 の進展 に関連す る新 しい機能性 材料 として形状記憶合金 を取 り上 げ、エ ネルギー変換教材 として形状記憶合金エ ンジンカー製作 の実 践 を行 つた。形状記憶 合金エ ンジンは,形 状記憶合金の機械 的性質 を利用 し、お湯 と大気の温度差の熱 エ ネルギーか ら機械的エネルギーに変換す るエ ンジンである。前報 つでは、小 。中学校 を一貫 した技術
136 松 永 泰 弘 小 澤 慶 晃
教育課程の ものづ くり教材 として、小学校高学年の児童 を対象 にした実践 について報告 した。本研究 においては、エ ンジンカーの性能向上 と技術的要素を増やすための改良を行い、小学生には困難であっ た製作工程、形状記憶合金の学習、エ ンジンの回転原理 を考え、エネルギー変換の しくみや工夫につい て探る学習を追加 し、形状記憶合金 を用いたエネルギー変換教材 としての有効性について検討 した。
2口 形状記憶合金エンジンカーの改良
小学生対象 に実践 したエ ンジンカーにおいて、性能を向上 させ、技術的要素を増やすための改良を 行 つた (図 1参 照)。 以下に、形状記憶合金エ ンジンの基本的構造 と動作原理およびエ ンジンカーの改 良点について示す。
(a)改良前
(a)改良後
図1 形状記憶合金 エ ンジンカー
中学校「技術とものづくり」における教材用形状記憶合金エンジンカーの実験
2日 1 形状記憶合金エンジンの基本構造 と動作原理
図 2に 示す ように、形状記憶合金エ ンジンの基本構造は、大小 2つ のプァリーとリング状の形状記 憶合金ワイヤーか らなる。一方のプー リー下部 をお湯で加熱すると、お湯に浸かったワイヤーは直線 状態に戻 ろうとし、左右対称 に引 く力が生 じる(図 3o参 照)。 しか し、この幾何学的変化はワイヤー がプー リー間に拘束 されているために実現で きないため、不安定な状態で静止 している。そこでプー リーに回転力を加えると、大気中か らお湯に浸かって直線 に戻ろうとする時間経過 と、お湯から出て 大気中で冷却 し、曲が りやす くなるまでの時間経過があ り、リング状 ワイヤーの温度分布の左右対称 が くずれる。この温度分布の変化により、滑車の左右に作用する力のバランスもくずれ、回転方向に回 転力が発生 して回転が継続 される (図 3o)参照)。
図2 形状記憶合金 エ ンジンの基本構造
加熱 前
137
(a)
図 3
(b)
形 状 記憶 合金 エ ンジンの動作 原理
■お1潟■￨‐
138 松 永 泰 弘 小 澤 慶 晃
2.2 使用材料 0工具および工作機械
使用材料については文献1)を参照 し、変更点のみ後に示す。製作に使用 した工具および工作機械は、
弓ノヨ、金やす り、カッタ‐ナイフ、ベンチ、ドライバ■、ボール盤、リーマニ等であるも
シヤー、シの材料を田宮のユニバーサルプレーート(プラスチッタ)から穴あきアルミ板に変更 した。こ れにより、折 り曲げ作業が新たに加わり、弓ノゴ、金やす りの使用度が増 えた。また、数多 くあつたビス、
ナツトの締め付け作業を減らし、アングル材OL型ア‐ム等の材料が不要とならた。
263iリ ング状形状記憶合金ワイヤTの改良
形状記憶合金ワイャーをリング状に接合する作業は、手先の器用 さを必要とす る作業であるため、
小学生対象の実践ではこの作業を省いたが、中学生には接合作業を加えた。ワイヤーの接合は、ェンジ ンのスムーズな回転を実現する大きなポイントとなる、―また、4組のプーリァに取 り付 ける4つ のリ ングの大きさもエンジン性能を上げるために均一である必要があ り、丁寧な作業が要求される。しか し、ごの作業は非常に困難な̲ft業で、り.シグの大きさの調節や接合部が外れた場合には、エ ンジン部を 分解 して、取 り付け直さなければならなかった。￨そこで、図 4に 示すようにワイヤーの長さを2倍にし、
2重に巻いてリングを製作するように改良 した。警合作業は1ノ2に なり、接合の困難さが解消さ4た6
また、プーリ‐の数の減少によリコス トが削減され、接合部の抵抗が半分に減少 した。さらに、リング 長が平均化され、エンジン性能 も向上 した。
図4 2重巻 きによるリングの改良 とプー リーの削減
中学校「技術とものづくり」における教材用形状記憶合金エンジンカーの実験 139
2.4 傾斜型エンジン
′
図 5に 示す ようにプー リーの対称軸を45° 傾け、直立型エ ンジンを傾斜型エ ンジンに改良 した。エ ンジンを傾 けることにより、お湯につけた時点で、改良前のエ ンジン回転時 と同様 な温度分布の非対
―称が起 こり、走行 に初期始動 を必要 としないエ ンジンとなった。ただ し、傾斜型エ ンジンの場合、図5 に示す一方向の回転 とな り、直立型エ ンジンを積んだエ ンジンカーのような前後両方向への走行がで
きな くなった。またt湯気 による上側 プーリー部の温度上昇が発生せず、上下プーリー間の温度差の確 保が可能 とな り、エ ンジシ性能 も向上 した。
図5 傾斜型エンジンの回転
3口 中学校「技術 とものづ くり」におけるエンジンカー製作の実践
中学校「技術 とものづ くり」におけるエネルギー変換教材 として、本教材の可能性 を探 るために、小 学生の実践では省略 した製作工程t形状記憶合金の学習、エ ンジンの回転原理 を考え、エネルギー変換 の しくみや工夫 について探 る学習 を追加 し、エ ンジンカー製作の実践 を行 つた。
3:1 概要
形状記憶合金 カーは、形状記憶効果 と超弾性効果の 2つ の機械的特性 をもった形状記憶合金をリン グ状 に加工 しプアリーでつなぎ、お湯の熱エネルギーを形状記憶効果により機械的エネルギーに変換 させ車 を動か し、動力伝達、エネルギー変換、金属素材等の学習教材 として展開が可能である。また、
技術 とものづ くりの分野 において、エ ンジンカー製作学習を通 し、素材 (形状記憶合金)の 性質が、エ ンジンの動作原理、加工法 と密接 に関係することを体験的学習活動 を通 じて学び取ることは、ものづ くりの経験 に乏 しい中学生には大変意義深い。とりわけ、形状記憶合金を素材に選択することで、最 も 身近 にその便利 さの恩恵 を享受 している素材 に触れ、その構造 を理解 し、疑間を解決することで技術 科の本質に迫る有効な題材 とな り得 ると考 える。
140 松 永 泰,弘 小 澤 慶 晃
形状記憶合金を用いたエネルギー変換学習の実践 を通 し、教材の有効性を以下に示す技術科の本質 的内容に照 らし、生徒のあ らわれか ら考察する。
(1)学習を通 して生活や技術 に対するものの見方、考え方を深め、それらに潜む、人間の知恵や技 術の素晴 らしさを味わう6
(2)製作活動、作業、実験 など体験活動や考えをもとに、ものづ くりの大切 さ、楽 しさ、成就感を 味わい、快適な生活を送るため、日常生活の問題点 を見つけだ し、改善する楽 しさを実感する。
また、教科の本質的内容 に迫る手だてとしての体験的学習活動 を以下の 4つ の項 目に分類 し、単元 ごとの生徒の体験 を分析する。
・生活体験、既習知識に基づ き、自分の考えをはたらかせる体験 体験 ′
・実験観察から自分の考え・や り方を導 く体験 体験 ′
・学習結果を製作活動や作業に活かす体験 体験 θ
・学習を通 して、技術に対する見方や考え方、理解を深める体験 体験 イ
期 間 力寸 多熟 必修技術 時 間 総時間数
2005年 4月〜 10月
藤枝市立西益津 中学校第1学年4ク ラス 男子73名 女子62名 計135名 隔週2時間
15時間
3.2 単元構成
本教材の実践 に当た り、15時 間の授業の単元構成を表 1に 示す。また、詳細は付録表Aに示 し、表A
中の学習 目標お よび学習課題 には、前節で定義 した技術科の本質的内容 と、それに追る手だてとして の体験的学習活動 を表記 した。
表1 単元構成 (15時 間構成)
1時間 1 ものをつ くる技術 について考えよう
(現代社会 とものづ くり)
2時間 2 形状記憶合金の性質 と特徴
・身近な物質の性質 と利用方法
・形状記憶合金の性質を調べ よう 2時間 3 エネルギ■変換 と力の伝達
0カの伝達の しくみ
。熱エネルギ変換の しくみ
学 容
中学校「技術 とものづ くり」における教材用形状記憶合金エンジンカーの実験
時 数 8時間
学 習 内 容
4 製作材料 と加工法 について
。材料の性質道具の使い方
・合金 ワイヤの製作
・ペ ッ トボ トル 、cDの加工
・動力伝達部及 びフ レーム部の製作
・エ ンジン部の取付 け
。調整等 1時間
5 作 品 コンテス ト 1時間
6 学習の評価 。まとめ
3。 3 学習単元2「形状記憶合金の性質と特徴」
本単元では形状回復実験 を行い、形状記憶合金の性質 と特徴 を学ぶ。小学生の実践1)において、形 状回復は大 きな驚 きをもたらし、この印象が強かつたために動力の発生 を当た り前のことと感覚で納 得することがで き、実験は重要な位置を占めた。中学生に対 しても同様の実験 を行 った。
図6、 7に 示す ように、合金の組成や性質について自分の考えをもち、形状記憶や超弾性の現象につ いて理解する場面が見 られた。
追究用紙には以下のような生徒の思いが見 られた。
・熱を加えてあげると、記憶 されていた直線にもどるのはすごいと思った。
・温度が低 くなってい くと直線に戻 りにくくなってい く。
・歯の矯正に使われているのは知 らなかった。
・どんなふ うに形状記憶合金は造 られているのか知 りたいと思つた。
・体温で変形 した り、熱湯で変形 した り不思議なことがいっぱいです。
・形状記憶合金はぜんぜん知 らなかったけど、いろんな所に使われているのは驚いた。
・インターネットで調べて形状記憶合金がいろんな使われ方をしているのにとても驚いた。
141
図6 形状回復実験 図7 エ ンジンカーの動作実験
142 松 永 泰 弘 ・ 小 澤 慶 晃
3.4 学習単元3「エネルギー変換と力の伝達」
小学生の実践で省略され、本実践で付け加えられた重要な学習内容に「動作原理の追求」がある。「動 作原理の追求」は学習単元3「エネルギー変換 と力の伝達」で行われた。以下に実践内容を示す。
(1)学習単元3「エネルギー変換 と力の伝達」
(2)本時の目標
0近年 日常生活の多 くの製品に使われるようになった新素材、形状記憶合金に興味0関心を持ち、
その性質や合金カーの動作原理を追究 したいという思いや課題意識を持つ。【関心 0意欲】
・ 形状記憶合金カーの動作原理を既習知識、実験など手だてを工夫 し、自分なりの考えを持ち解 決することができる。【倉1意・工夫】
・ 形状記憶合金のもつ超弾性、形状記憶効果から形状記憶合金カーが回転運動を生 じる原理を理 解する。【知識 0理解】
(3)題材に対する生徒の実態 (藤枝市立西益津中学校 1年 生 135名)
本時が始まる前に生徒からアンケー トをとり、その結果を以下に示す。形状記憶合金について興味 がある生徒は、学習単元 2「 形状記憶合金の性質と特徴」の学習前は 1/3だ つたのに対 し、学習後には 全員が興味を示 していることがわかる。合金の形状回復実験が生徒に大きな影響を与えたことがわか
る。他の授業や学活などでも形状記憶合金が話題に上 り、連絡ノー トに書 く生徒 もあらわれた。
① 形状記憶合金について名前を聞いたことがある
Yes 12名 No 123名
② 形状記憶合金の性質を知つている
Yes 3名 No 132名
・メガネのフレームに使われている (折れない)2名
・形がもとに戻る 1名
③ 形状記憶合金について興味があ りますか
Yes 42名 No 93名
学習単元2「形状記憶合金の性質と特徴」の学習後
④ 形状記憶合金について興味があ りますか
Yes 135名 No O名
⑤ 形状記憶合金のどんなことに興味があ りますか
・ 何でお湯につけるともとの形にもどるのか
・ どうやつて形状記憶合金をつ くるのか
。どうやって形を記憶させるのか
。何を原料に造られているのか
。値段はいくらか
・ あまり見たことのないもの
。生き物みたいなところ
中学校「技術 とものづ くり」における教材用形状記憶合金エ ンジンカーの実験 1
(4)授業過程
学習単元3「エネルギー変換 と力の伝達」における授業過程を付録表Bに しめす。
(5)本実践で考えさせた動作原理
実践で考えさせた動作原理 (教師がまとめた内容)を 以下に示す。
図8oの ようにプーリーに形状記憶合金をリング形状に巻 き付け、お湯に小 さなプーリーをつける。
直線に形状記憶 された合金は、お湯につかると実線があらわすように直線へ と形状回復 しようとする。
この時、左右矢印が示すように左右に引 く力が発生する。この状態では、左右につ り合った状態で回転 はしない。
左右につ り合い静止状態にあるプーリーに回転力を与えると、力を加えた方向ヘプーリーが回り出 す。図8o)0のように回転が始まると最高温度点が移動することでお湯につかつた合金の左右一様 だった温度分布が崩れ、生 じた温度差が回転力となる。
図8 授業 で示 した動作原理図
(6)生徒の動作原理思考過程 (追究用紙か ら)
追究用紙には以下のような生徒の思いが見 られた。
・ お湯につかって直線に戻ろうとする時、力を発生する。もどる力をプーリーに伝えているし くみになっている。
・ 左右に力がつ りあつているか ら手で回 してあげないと回転 しないんだ。
・ 湯に浸かつていると形状記憶効果が発生 し湯か ら出ると超弾性の性質になるか ら回転する。
・ お湯に浸かつている部分が多いエ ンジンは自力で回転運動 を始めるのはなんでだろう。
・ 大 きなプーリーをお湯につけると (大プーリーと小 プー リーを逆にする)ま わらな くなって しまうのはなぜ・・
矢印方向州回転 つり合った状態
144 松 永 泰 弘 ・ 小 澤 慶 晃
0あんな細い形状記憶合金で車が うごくのはすごいと思 う。
○牛活や技術 に対するものの見方、考え方を深める場面
既習知識である形状記憶効果 をもとに回転原理 を考察する場面が見 られた。お湯につかった場合、
お湯につかっていない場合を比較 し、プーリーが回転する技術 を自分な りに一般化 した追究用紙を図 9に 示す。また、回転することでお湯内の温度分布 (温度が低い部分、高い部分)が発生 し、形状記憶 効果の大 きさの違いが回転力 を生み出 していると考察 した追究用紙を図 10に 示す。
看 クタ: ぺ 忙 ′
を
3■
[」=
｀こメl(
笠・肝 戸亀
ド
Tいう ■
ヽ
できた 心 、3 わ か った
04 興味Q4
図9 回転原理 についての追求用紙
(お湯 に浸 かっている部分 と浸 か っていない部分 を比較)
中学校「技術 とものづ くり」における教材用形状記憶合金エ ンジンカーの実験 16
″バ 詫 1、たな笠 ヵ̲´ Jヽ生貫 だざぼ素.運 夕 するのが?
負イa予 苺
w状気:疇右金o維 算■ドゎ 熱ギると.π oT′ ドル タとして wボさこホ素も合Qだlaン として
くムで 1夕月質革 蒔 冷命カー も多 く
できた 5 4 3 2 1 わかっ
￨ (こ)4 3 2 1
1ド
斃為蠣え
nザ ￨ミズろ
切 裂.夜‖ ずろヒ
。このフ￨ミスケrJ、・
.
ッボれ′終を4.
畑ぶ。
ｎ貧 夕注
れ 観
︐ ｎ一
一 す
九 ロ
こ と き た
︱ ゃ
夕
■ 夕
・ィ
＜ ィ よ ヨ
フ
て て
﹂笏
７ ヨ て
．
賠 04321
図10 回転原理についての追求用紙
(お湯の温度差による形状回復力の違い)
○人間の知恵や技術の素晴 らしさを味わう場面
図11に授業アンケー トを示す ように、ね じやブッシュなど小 さな部品 も機構 を構成 している要素で あることに気づ く場面、また、ただ単純 に組み立てをするのではな く、思考をはたらかせ順序 を考えな い と製作が進 まないことに気づ く場面が見 られた。
146 松 永 泰 弘 ・ 小 澤 慶 晃
(b)
図 11 授 業 ア ンケ ー ト
(a) 饉業数 日付
体 菫・ 学 習 由 菫 分かつたこと・気づいたこと 自己評価(AB.Cで日入)
上段 :作 業・ 学習予定 下段:奥瞭の作業遣度
製作の中で『発見したこと』や「身につけたこと』を具体的に■
こう.又。自分なりにまとめてみよう。
腱ル珈F豪に 嘔■9●甲暉
… ふ
"1回 % ■シゴシ催り隊 記健多ダ′格l〔43゛口琢CP0 1,スをι,ガリιらなくZμ ι｀̀フ
/・・｀
Ll.1,「´
;ι夕処
̀二
′メJ夕 多ιやμιιユ.ごおらたフr/7弩)
ハ メ 八
″ヽ ■'″L
E]転′Fの4F.ηヱ
̀11み
ガ脅りεο%タ 第2回
み ち
エレグ'4り6唾F乃.ガ Dιた.'ムキ
̀〕
レ
￨
Ａ
赫 ハ
ハＡ
全ヂ,てで
1′ノゃの｀・
第 3回 ７′
御
ル ニ1ン″りこ1月口径R:■ f̀やつ
1懸″2勇′/.ジ メ ム
第4回
し 九ス ンジ
:ンィャリこ矛物 ・傷彪祖み り】
デgτ犠免復し?う像ζ姦隼￨ メ ス ハ、
会夕7る・ こた。巧
第 5回 /
晨栞麟 日 付
作 婁・ 学 習 内容 分かつたこと・気づいたこと 自己評価CA.B.Cで腱入)
上段:作業・ 学習予定 下段 :実 際の作業進度
製作の中で「発見したことJや「身につけたことJを具体的に■
こう。又。自分なりにまとめてみよう.
遣んで作撃に
で 書f・・ホ 燿 で 夕を か
第1回
‰
二)ギレ イタ
'お
分kソ〕
lf者■3驚。ご#■ミ、まT弩セ1・
ぜセ
■。'■,tヽ.
3 β A
ili」町撃多鶴ル#::ムr
第2回
ち
ん 2>r", 4Z' 4 et . co r- fr&&fu121'Jtr6.t e.t, .L r.
$".UF^t rilr r. lr t: e r
-lili4
t fr&r E -& n 6 n ii,Y /4i l,Ir!r; 3 A タ
rttfξ:̀翻lt.
第 3日 仁／ ７
エンソじ仰「リ 今θ●.ネシ゛arlliゎ ガヒrtやりまし■・
ナι.raピ.tt,ピ°
.イ鉦独瞑翼に尋冽鳳■れ
'こ
た.
魏r移 だ鰯1,.:∫嵐,Fttliん t zz'4.B
4 β
ぶ』立て
協4回 %
工)ソしを,お′ゼ:イ争 夕曰彦.いイら,絨Tネ ソt準
"fら
nlll・・b‐ιセ,V.メ と,」た リネlF、f3Aセ,｀ま■lrした・ :夕・tう。諄力■
'●『■ムr'■・
,3ι
̀・
T・●●ウι ll摯●■●1・●At・・、まら
'●
由か,7t7・サ『 A ハ ハ
ftnt<
第 5日 /
中学校「技術 とものづ くり」における教材用形状記憶合金エ ンジンカーの実験 147
(7)生徒 の動作原理思考過程 (授業場面か ら)
図12‑14に示す ように、形状記憶 合金の形状 回復効果 によ り回転力 を発生す る原理 を理解追究す る場面が見 られた。
図12 回転原理 を図 であ らわす生徒 図13 班 で話 し合 った回転原理 を発表
図14 お互いの意見交換
4.考 察
形状記憶合金 を用いたエネルギー変換学習の実践 を通 し、技術科の本質的内容「学習 を通 し、生活 や技術に対するものの見方、考え方 を深め、それらに潜む、人間の知恵や技術の素晴 らしさを味わう」
を学ぶ学習場面 を設定で きたか どうか、生徒のあ らわれか ら考察 し、教材 としての有効性 を明 らかに する。
学習前、ほとんどの生徒が形状記憶 について存在す ら知 らなかつたが、調べ学習を行 うことで、自分 たちの生活の多 くの場面で、その恩恵 を受けていることを知つた。そ して、形状記憶合金の機械的性質 を知ることで大 きな興味 。関心 をもつた。
3.4(3)の生徒 アンケー トにあるように、学習前後の素材に対する興味の変化は歴然である。興味 に加え、多 くの生徒がその性質への疑間、もっと知 りたいという思いが深 まっていることもわかる。ま
(a) (b)
松 永 泰 弘 ・ イヽ 澤 慶 晃
た、人間の知恵と技術が結集された素材、形状記憶合金が生活の様々なところで使用 され、その便利さ を享受 していることを知ることができた。
3.4(6)生徒の思考過程にあ,る ように、エンジンカーの回転原理を様々な思考をめぐらせ、、追求 し ていることがわかる。導入でもった大きな興味・関心が様々な探求心を生み、技術に対するものの見 方・考え方を深める.こ とができた。
本研究を通 して、素材に形状記憶合金をとりあげ、エンジンカーの製作を行らたことで、す人ひとり が考えt授 業の最初と最後で生徒自身力ゞ自分の変化を実感できる授業づ くりに迫ることができた。と
りわけ日常生活体験の乏.しい生徒に課題解決の場面を多 く設定でき、試行錯誤の体験や既習知識を手 ′ だてに問題解決することで1̲よ り深 く技術について考え、見方を変えることができた。また、新たな課
題、興味が学習単元ごとに生まれ、日常生活にも目をむけることができた。
6:結 言 ヽ
中学校「技術 とものづ くり」において、科学技術の進展に関連する新しい機能性材料 として形状記 憶合金を取 り̲ヒげ、エネルギー変換教材 として形状記憶合金エンジンカニ製作の実践を行つた。
エンジンカTの性能向上と技術的要素を増やすための改良を行い、小学生には困難であつた製作工 程、形状記憶合金の学習、エンジンの回転原理を考え、エネルギー変換のしくみや工夫について探る学 習を追加 し、形状記憶合金を用いたエネルギー変換教材 としての有効性を示 したb
参考文献 : '
1)松永泰弘・杢谷仁美・岩見真紀:TNi形状記憶合金ワイヤーを用いた教材用エンジンカーの開発お よび実践、静岡大学教育学部研究報告 (自然科学篇)、 第 55号 、pp.39‐600000
a安東茂樹 :教 材としてのボイラー船の実験、日本産業技術教育学会誌、第26巻 3号、pp.1̲8(1984p
Э大倉宏之・須見尚文:ものづ くり教材 としてのスタニ リング■ンジンのi開発、日本産業技術教育学 会誌t第 43巻 3号(pp.129‐1352001)
0松尾政弘・平尾尚武・神長祥:創作教材 としてのスタ‐リングエ ンジン、日本産業技術教育学会誌、
第 44巻 4号t pp.21開2000021
D石川誠・岡田寛行・大倉宏之・松永泰弘:中学校技術教育における技術者の営みに迫るものづ くり 教材の検討一RCエンジン船の共同製作をとお して一、日本産業技術教育学会第 43回 全国大会講演 要旨集、p.1250000b
14‖B
中学校「技術 とものづ くり」における教材用形状記憶合金エ ンジンカーの実験 1の
