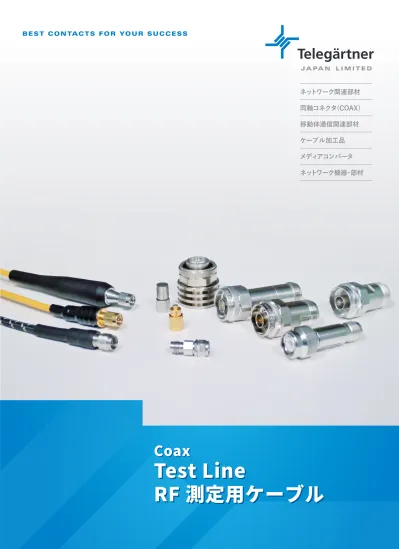

RF 測定用ケーブル Test Line Coax

RF 測定用ケーブル

Coax

【測定環境例】

5 G を は じ め と す る 次 世 代 ネ ット ワ ー ク に お い て 狭 域 の O T A チ ャ ン バ ー 内 の ホ ー ン ア ン テ ナ な ど に 接 続 し 、高 周 波 に よ る 放 射 パ タ ー ン を 正 確 に 測 定 す る 要 求 が 増 え て き て お り ま す 。当 該 ケ ー ブ ル ア セ ン ブ リ の 特 徴 は 、

【低損失】 【低位相変動】 【柔軟性(耐屈曲)】 【短尺対応】 です。

お 客 様 の ご 利 用 状 況 に 応 じ た ケ ー ブ ル 加 工 を 行 い 、高 周 波 に お け る 信 頼 性 の 高い製品を提案いたします。

18GHz 40GHz 50GHz

3.7GHz 4.5GHz 28GHz 39GHz

商用例

周波数 日本 5G 日本・海外 5G 海外 5G 次世代へ

18GHz対応用ケーブル コネクタ：SMA、Nタイプ

40GHz対応用ケーブル コネクタ：2.92mm

50GHz対応用ケーブル コネクタ：2.4mm 18GHz対応用ケーブル

コネクタ：SMA、Nタイプ

40GHz対応用ケーブル コネクタ：2.92mm

50GHz対応用ケーブル コネクタ：2.4mm 周波数帯によるコネクタの種類と提供製品概要

ケーブルアセンブリ アダプタ（変 換） 減 衰 器・終 端 器

製品概要

40 20

最小曲げΦ20mm 12.5

11

ケーブルアセンブリ製品番号  Cable Assembly Product number

概要 対応周波数 長さ

製品番号

ブーツ

Φ4.7mm、アラミド繊維、長さ□.□m ボンディング □.□m

～50GHz チューブ

アラミド繊維 銀メッキ銅

(単線) PTFE 銀メッキ 銅テープ

銀メッキ銅編組 ジャケット

ケーブルアセンブリ

テストラインケーブルは、様々な対象物かつ高頻度の測定に対応するよう設計されています。

工場内の測定や製品のテストにおいて求められる高レベルの要求に応じられるよう、高性能な特性を有しています。

ケーブル構造  Cable construction Product lineup

Cable assembly ケーブルアセンブリ

50GHz対応ケーブル構造

平均電力容量

2.4mm(m)ストレート(チューブブーツ)

コネクタ  Connecter

《 L00985T12□□ 》 □.□m

機械特性

ケーブル曲げ半径　cable bending radius

ケーブルシース cable sheath

絶縁体 dielectric

アラミド繊維 中心導体 connector center contact 銀メッキ銅(単線) 外部導体(内側) connector outer contact(Inner) 銀メッキ銅テープ 外部導体(外側) connector outer contact(outer) 銀メッキ銅編組

電気特性

インピーダンス impedance

対応周波数 frequency range DC to 50GHz

静電容量 capacitance 85pF/m

伝送遅延時間 time delay 4.31ns/m

波長短縮率 velocity of propagation 77% nominal

反射減衰量 VSWR

遮蔽効果 shielding effectiveness <-90dB 位相安定性 phase stability (対　曲げ)(measure bend) 15°max @50GHz

挿入損失安定性 0.1dB

環境特性

動作温度範囲 operation temperature -50℃ to 135℃

Attenuation【dB/m】

Frequency【GHz】

標準減衰量 反射減衰量、挿入損失

(L0098T1212)

Average Power Rating【W】

Frequency【GHz】 Frequency【GHz】

アラミド繊維ジャケット

PTFE

コネクタ  Connecter

Cable assembly ケーブルアセンブリ

製品構造と特長  Cable construction and characteristic 40GHz対応ケーブル

標準減衰量 平均電力容量 反射減衰量、挿入損失

(L00999T1210)

Attenuation【dB/m】

Frequency【GHz】

Average Power Rating【W】

Frequency【GHz】 Frequency【GHz】

概要 対応周波数 長さ

製品番号

L00999T11□□

L00999T12□□

ブーツ

2.92mmプラグ-2.92mmプラグチューブブーツ、40GHz Φ4.2mm、フッ素樹脂ジャケット、長さ□.□m 2.92mmプラグ-2.92mmプラグチューブブーツ、40GHz Φ5.6mm、アラミド繊維ジャケット、長さ□.□m

2.92mmプラグ-2.92mmプラグスリーブブーツ、40GHz Φ4.2mm、フッ素樹脂ジャケット、長さ□.□m

□.□m

□.□m

□.□m ボンディング

チューブ スリーブ

～40GHz

ボンディング

～40GHz チューブ

～40GHz

機械特性

ケーブル曲げ半径　cable bending radius 絶縁体　Dielectric

>25mm >19mm

-50℃ to 135℃ -45℃ to 125℃

アラミド繊維ジャケット製品 フッ素系樹脂ジャケット製品

ケーブルシース cable sheath

PTFE 中心導体 connector center contact

アラミド繊維 フッ素系樹脂

外部導体(内側) connector outer contact(Inner) 銀メッキ銅テープ 外部導体(外側) connector outer contact(outer) 銀メッキ銅編組

電気特性

インピーダンス impedance 50Ω

対応周波数 frequency range DC to 40GHz

静電容量 capacitance 102pF/m 86pF/m

伝送遅延時間 time delay 4.34ns/m

1.25

4.35ns/m

波長短縮率 velocity of propagation 77% nominal

反射減衰量 VSWR 1.43

遮蔽効果 shielding effectiveness <-90dB <-100dB 位相安定性 phase stability vs. Flexure(対曲げ) 12°max @40GHz 13°max @40GHz 挿入損失安定性 Loss stability vs. Flexure(対曲げ) 0.1dB 0.3dB

環境特性

アラミド繊維ジャケット製品 フッ素系樹脂ジャケット製品

銀メッキ銅(撚り線)

アラミド繊維ジャケット製品 フッ素系樹脂ジャケット製品

アラミド繊維 PTFE 銀メッキ

銅テープ 銀メッキ銅編組

ジャケット

銀メッキ銅

(撚り線) PTFE 銀メッキ 銅テープ

銀メッキ銅編組

フッ素樹脂ジャケット

アラミド繊維ジャケット フッ素樹脂ジャケット

銀メッキ銅 (撚り線)

40 19

最小曲げΦ19mm 17.4

13

2.92mm(m)ストレート(チューブブーツ) 2.92mm(m)ストレート(スリーブブーツ) 2.92mm(m)ストレート(チューブブーツ)

最小曲げΦ19mm

84 19

17.4 15.6

アラミド繊維ジャケット フッ素樹脂ジャケット

40 25

最小曲げΦ25mm 10

9.9

ケーブルアセンブリ製品番号  Cable Assembly Product number

アラミド繊維ジャケット フッ素樹脂ジャケット

《 L00984T12□□ 》 《 L00999T12□□ 》 《 L00999T11□□ 》

L00985T12□□ L00999T12□□ L00999T11□□

□.□m

□.□m

□.□m

Cable assembly ケーブルアセンブリ

ケーブルアセンブリ製品番号  Cable Assembly Product number コネクタ  Connecter

機械特性

ケーブル曲げ半径　cable bending radius 絶縁体　Dielectric

>30mm >19mm

‐40°～+125°

アラミド繊維ジャケット製品 フッ素系樹脂ジャケット製品

ケーブルシース cable sheath

PTFE 中心導体 connector center contact

アラミド繊維 フッ素系樹脂

外部導体(内側) connector outer contact(Inner) 銀メッキ銅テープ 外部導体(外側) connector outer contact(outer) 銀メッキ銅編組

電気特性

インピーダンス impedance 50Ω

対応周波数 frequency range DC to 18GHz

静電容量 capacitance 83pF/m 86pF/m

伝送遅延時間 time delay 4.34ns/m

1.25 4.35ns/m

波長短縮率 velocity of propagation 77% nominal

反射減衰量 VSWR 遮蔽効果 shielding effectiveness

位相安定性 phase stability vs. Flexure(対曲げ) 6°max @26.5GHz 4°max @18GHz 挿入損失安定性 Loss stability vs. Flexure(対曲げ) 0.1dB 0.3dB

環境特性

動作温度範囲 operation temperature -50°～+125°

アラミド繊維ジャケット製品 フッ素系樹脂ジャケット製品

銀メッキ銅(撚り線)

<-100dB

アラミド繊維ジャケット製品 フッ素系樹脂ジャケット製品

製品構造と特長  Cable construction and characteristic 18GHz対応用ケーブル

Frequency【GHz】 Frequency【GHz】 Frequency【GHz】

概要 対応周波数 長さ

製品番号

ブーツ

Φ6.7mm、アラミド繊維ジャケット、長さ□.□m ボンディング □.□m

～18GHz チューブ

□.□m

□.□m L00998T22□□ SMAプラグ-SMAプラグチューブブーツ、18GHz、

Φ4.2mm、フッ素樹脂ジャケット、長さ□.□m ボンディング

チューブ スリーブ

～18GHz

L00998T21□□ SMAプラグ-SMAプラグスリーブブーツ、18GHz、

Φ4.2mm、フッ素樹脂ジャケット、長さ□.□m ～18GHz

アラミド繊維ジャケット フッ素樹脂ジャケット

Attenuation【dB/m】 Average Power Rating【W】

グラフ

標準減衰量 平均電力容量 反射減衰量(L00983T2210)

アラミド繊維 銀メッキ銅

(撚り線) PTFE 銀メッキ 銅テープ

銀メッキ銅編組 ジャケット

銀メッキ銅

(撚り線) PTFE 銀メッキ 銅テープ

銀メッキ銅編組

フッ素樹脂ジャケット

アラミド繊維ジャケット フッ素樹脂ジャケット

最小曲げ Φ30mm

《 L00998T21□□ 》

L00998T21□□

□.□m

L00998T22□□

《 L00998T22□□ 》

□.□m

《 L00983T22□□ 》

L00935T22□□

□.□m

アラミド繊維ジャケット フッ素樹脂ジャケット

※Ｎタイプコネクタも取付の場合はご相談下さい。

SMAストレート(チューブブーツ) SMAストレート(スリーブブーツ) SMAストレート(チューブブーツ)

19 19

最小曲げ

10 15 18

5

RF Adapter

RF _アダプタ

製品ラインナップ Product lineup

J0098AT2M2M 2.4mm(m) -2.4mm(m) 〜50GHz

J0098AT2M2F 2.4mm(f) -2.4mm(m) 〜50GHz

J0098ATKMKM

J0098ATKFKM

〜40GHz 2.92mm(m) -2.92mm(m)

〜40GHz 2.92mm(f) -2.92mm(m)

J0098ATKFKF 2.92mm(f) -2.92mm(f) 〜40GHz

J01154A0096 SMA(f) - SMA(f) 〜18GHz

J01154A0061 SMA(m) - SMA(m) 〜18GHz J01154A0086 SMA(m) - SMA(m) 〜18GHz J0098AT2F2F 2.4mm(f) -2.4mm(f) 〜50GHz

アダプタの種類 対応周波数

外観 外観図

Outlook Adaptor drawing

製品番号

Part No.

19,9

22,1

21

アダプタ Adapters

RF Adapter

RF  _アダプタ

J0098AT2MKM 2.4mm(m) -2.92mm(m) 〜40GHz

J0098AT2MKF 2.4mm(m) -2.92mm(f) 〜40GHz

J0098AT2FKF

J0099AT2MSM

〜40GHz 2.4mm(f) -2.92mm(f)

2.4mm(m) - SMA(m)

J0099AT2MSF 2.4mm(m) - SMA(f)

J0099AT2FSM 2.4mm(f) - SMA(m) 〜18GHz

J0099AT2FSF 〜18GHz

〜18GHz

〜18GHz

2.4mm(f) - SMA(f)

J0098AT2FKM 2.4mm(f) -2.92mm(m) 〜40GHz

変換アダプタの種類 対応周波数

Adaptor Type Operating Freq.

製品番号

製品ラインナップ Product lineup

変換アダプタ inter-Series Adapters

Adaptor drawing

外観図

外観

19.15

2MS-ADP-SMS-01

18.05

20.1

19

Attenuator 減衰器

Electrical Characteristics Series SMA

電気特性  SMAシリーズ アッテネータ インピーダンス impedance

対応周波数 

〜

反射減衰量 return loss

3 GHz: 25 dB 6 GHz: 20 dB

入力パワー power

Electrical Characteristics Series N

電気特性  Nシリーズ アッテネータ インピーダンス impedance

対応周波数 

〜

反射減衰量 return loss

3 GHz: 25 dB 6 GHz: 20 dB

入力パワー power

Typical Return Loss Attenuator Series N

反射減衰量 

シリーズ  アッテネータ

リターンロス  アッテネータＮシリーズ

1 1,000 GHz -43,467 dB

2 2,000 GHz -36,685 dB

3 2,890 GHz -33,059 dB

4 4,000 GHz -30,351 dB

5 5,000 GHz -30,063 dB

6 6,000 GHz -31,291 dB

7 8,000 GHz -27,032 dB

8 9,000 GHz -23,075 dB

9 9,383 GHz -21,720 dB

10 11,000 GHz -16,603 dB

Typical Return Loss Attenuator Series SMA

反射減衰量 

シリーズ アッテネータ

marker stimulus value

1 1,000 GHz -43,050 dB

2 2,000 GHz -39,247 dB

3 3,000 GHz -38,430 dB

4 6,000 GHz -34,039 dB

5 7,859 GHz -24,734 dB

6 9,000 GHz -23,115 dB

7 10,000 GHz -18,670 dB

Typical Insertion Loss Attenuator Series N

挿入損失 Nシリーズ アッテネータ

marker stimulus value

1 1,000 GHz -19,880 dB

2 2,000 GHz -19,880 dB

3 2,890 GHz -19,882 dB

4 4,000 GHz -19,889 dB

5 5,000 GHz -19,865 dB

6 6,000 GHz -19,868 dB

7 8,000 GHz -19,866 dB

8 9,000 GHz -19,931 dB

9 9,383 GHz -19,967 dB

10 11,000 GHz -20,368 dB

Typical Insertion Loss Attenuator Series SMA

挿入損失 SMAシリーズ アッテネータ

marker stimulus value

1 1,000 GHz -6,044 dB

2 2,000 GHz -6,068 dB

3 3,000 GHz -6,116 dB

4 6,000 GHz -6,262 dB

5 7,859 GHz -6,428 dB

6 9,000 GHz -6,657 dB

7 10,000 GHz -6,993 dB

減衰器

SMA 及びＮシリーズアッテネータは、

インピーダンス 50Ωにて、ラインナップを 取り揃えております。

ご利用に応じ、減衰器を選択頂けます。

Attenuator 減衰器

製品ラインナップ Product lineup

J01026A0018 27dB@4 GHz,

15dB@10 GHz

27dB@4 GHz, 15dB@10 GHz

27dB@4 GHz, 15dB@10 GHz

27dB@4 GHz, 15dB@10 GHz 2W

J01026A0019 2W

J01026A0020 2W

J01026A0021 2W

製品名 減衰量 入力パワー 反射減衰量

Part No. Item Attenuation Power

〜10GHz

〜10GHz

〜10GHz

〜10GHz 3dB

6dB

10dB

20dB

対応周波数

Freq. Return Loss

N(m) - N(f) ,

inner conductor gold plated N(m) - N(f) ,

inner conductor gold plated

N(m) - N(f) ,

inner conductor gold plated N(m) - N(f) ,

inner conductor gold plated

N 10GHz Attenuator   ^製品番号

J01156A0011 27dB@4 GHz,

15dB@10 GHz 27dB@4 GHz, 15dB@10 GHz

27dB@4 GHz, 15dB@10 GHz

27dB@4 GHz, 15dB@10 GHz 2W

J01156A0021 2W

J01156A0031 2W

J01156A0041 2W

製品名 減衰量 入力パワー 反射減衰量

Item Attenuation Power

〜10GHz

〜10GHz

〜10GHz

〜10GHz 3dB

6dB

10dB

20dB

対応周波数

Freq. Return Loss

SMA(m) - SMA(f)

SMA(m) - SMA(f)

SMA(m) - SMA(f)

SMA(m) - SMA(f)

SMA 10GHz Attenuator  製品番号

J01026A0006 1W 21 dB@1 GHz

J01026A0007 1W 21 dB@1 GHz

J01026A0008 1W 21 dB@1 GHz

J01026A0009 1W 21 dB@1 GHz

減衰量 入力パワー 反射減衰量

製品名

〜1GHz

〜1GHz

〜1GHz

〜1GHz 3dB

10dB

14dB

20dB

対応周波数

Freq. Return Loss

N(m) - N(f) ,

inner conductor gold plated N(m) - N(f) ,

inner conductor gold plated

N(m) - N(f) ,

inner conductor gold plated N(m) - N(f) ,

inner conductor gold plated

N 1GHz Attenuator  ^製品番号

終端器

Typical Return Loss 7-16 Termination Loads

marker stimulus value 1 1,000 GHz -46,469 dB 2 2,500 GHz -38,307 dB 3 7,500 GHz -27,477 dB

1

2

3

Typical Return Loss SMA Termination Loads

反射減衰量  

シリーズ ターミネータ 反射減衰量 SMAシリーズ ターミネータ

marker stimulus value 1 2,500 GHz -40,658 dB 2 6,000 GHz -42,856 dB 3 18,000 GHz -26,694 dB

1 2

3

- -

終端器は、インピーダンス 50Ω、最大周波数 18GHz で

ご利用可能です。

高周波伝送システムの空きポートや、計測機器の校正等 に使用できます。

Electrical Characteristics Series SMA impedance 50 Ω

frequency range

〜 18 GHz (SMA)

インピーダンス 対応周波数

反射減衰量 

入力パワー

Electrical Characteristics Series N impedance 50 Ω frequency range

〜

4 GHz: 27 dB 6 GHz: 24 dB 18 GHz: 13 dB

power 1 W,2 W

電気特性  SMAシリーズ ターミネータ 電気特性 Nシリーズ ターミネータ

インピーダンス 対応周波数

反射減衰量 return loss 入力パワー

impedance 50 Ω frequency range

〜

1.0GHz: 30 dB 2.5GHz: 26 dB 7.5 GHz: 21 dB max. power 2 W

Electrical Characteristics Series 7-16 impedance 50 Ω frequency range

〜 7.5 GHz

2.5 GHz: 26 dB max. power 2 W

Electrical Characteristics Series 4.3-10

電気特性 7-16シリーズ ターミネータ 電気特性 4.3-10シリーズ ターミネータ

インピーダンス 対応周波数

反射減衰量 return loss 最大電力

インピーダンス 対応周波数

反射減衰量 

最大電力

Termination load

終端器

終端器 Termination load

製品ラインナップ Product lineup

J01026A0012 〜6GHz > 23 dB

J01026A0010 〜18GHz > 24 dB

J01026A0013 〜6GHz > 25dB@6 GHz

N(m) Termination Loads, 50Ω

N(m) Termination Loads, 50Ω

N(m) Termination Loads, 50Ω

J01026B0010

> 32dB@4 GHz,

> 24dB@18GHz

〜18GHz N(m) Termination Loads, 50Ω

J01026B0012 〜6GHz > 25dB@6 GHz

1W

2W

1W

2W

1W N(m) Termination Loads, 50Ω

N Termination Load

J01152A0011 34dB@2 GHz,

23dB@6 GHz 1W

J01152A0018 34dB@2 GHz,

23dB@6 GHz 1W

J01152B0011 35dB@2 GHz,

19dB@18 GHz 1W

J01152B0018 35dB@2 GHz,

19dB@18 GHz 1W

製品名 入力パワー 反射減衰量

Part No. Item Power

〜6GHz

〜6GHz

〜18GHz

〜18GHz

対応周波数

Freq. Return Loss

SMA(m) Termination Loads Gold, 50Ω

SMA(m) Termination Loads Telealloy (white bronze), 50Ω SMA(m) Termination Loads Gold, 50Ω

SMA(m) Termination Loads Telealloy (white bronze), 50Ω

SMA Termination Load ^製品番号

J01124A0001 2W 28 [email protected] GHz

J01124A0002 2W 28 [email protected] GHz

製品名 入力パワー 反射減衰量

Part No. Item Power

〜8GHz

〜8GHz

対応周波数

Freq. Return Loss

7/16(m) Termination Loads Telealloy (white bronze) ,50Ω 7/16(f) Termination Loads 50Ω

7/16 Termination Load ^製品番号

J01444A0000

40dB@1 GHz, [email protected] GHz, [email protected] GHz 40dB@1 GHz, [email protected] GHz, [email protected] GHz 2W

J01444A3000 2W

製品名 入力パワー 反射減衰量

Part No. Item Power

〜8GHz

〜8GHz

対応周波数

Freq. Return Loss

4.3-10(m) , Screw Type

4.3-10(m) , Push Pull Type

4.3-10 Termintation Load ^製品番号

入力パワー 反射減衰量 製品名

対応周波数

Freq. Return Loss

Part No.

製品番号

TEL: 03-6455-3210 FAX: 03-6455-3212

E-Mail: [email protected] Web: www.telegaertner.co.jp
