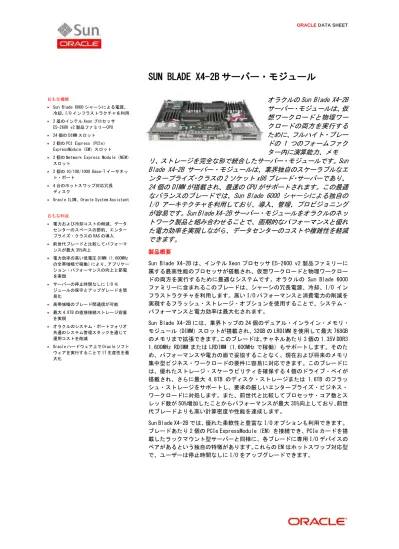

SUN BLADE X4-2Bサーバー・モジュール

(1)

ORACLE DATA SHEET

SUN BLADE X4-2B サーバー・モジュール

オラクルの Sun Blade X4-2B サーバー・モジュールは、仮想ワークロードと物理ワークロードの両方を実行するために、フルハイト・ブレードの 1 つのフォームファクター内に演算能力、メモリ、ストレージを完全な形で統合したサーバー・モジュールです。Sun Blade X4-2B サーバー・モジュールは、業界独自のスケーラブルなエンタープライズ・クラスの 2 ソケット x86 ブレード・サーバーであり、

24 個の DIMM が搭載され、最速の CPU がサポートされます。この最適なバランスのブレードでは、Sun Blade 6000 シャーシによる独自の I/O アーキテクチャを利用しており、導入、管理、プロビジョニングが容易です。Sun Blade X4-2B サーバー・モジュールをオラクルのネットワーク製品と組み合わせることで、画期的なパフォーマンスと優れた電力効率を実現しながら、データセンターのコストや複雑性を軽減できます。

製品概要

Sun Blade X4-2B は、インテル Xeon プロセッサ E5-2600 v2 製品ファミリーに属する最高性能のプロセッサが搭載され、仮想ワークロードと物理ワークロードの両方を実行するために最適なシステムです。オラクルの Sun Blade 6000 ファミリーに含まれるこのブレードは、シャーシの冗長電源、冷却、I/O インフラストラクチャを利用します。高い I/O パフォーマンスと消費電力の削減を実現するフラッシュ・ストレージ・オプションを使用することで、システム・

パフォーマンスと電力効率は最大化されます。

Sun Blade X4-2B には、業界トップの 24 個のデュアル・インライン・メモリ・

モジュール（DIMM）スロットが搭載され、32GB の LRDIMM を使用して最大 768GB のメモリまで拡張できます。このブレードは、チャネルあたり 3 個の 1.35V DDR3 1,600MHz RDIMM または LRDIMM（1,600MHz で稼働）もサポートします。そのため、パフォーマンスや電力の面で妥協することなく、現在および将来のメモリ集中型ビジネス・ワークロードの要件に容易に対応できます。このブレードには、優れたストレージ・スケーラビリティを確保する 4 個のドライブ・ベイが搭載され、さらに最大 4.8TB のディスク・ストレージまたは 1.6TB のフラッシュ・ストレージをサポートし、要求の厳しいエンタープライズ・ビジネス・

ワークロードに対処します。また、前世代と比較してプロセッサ・コア数とスレッド数が 50%増加したことからパフォーマンスが最大 35%向上しており、前世代ブレードよりも高い計算密度や性能を達成します。

Sun Blade X4-2B では、優れた柔軟性と豊富な I/O オプションも利用できます。

ブレードあたり 2 個の PCIe ExpressModule（EM）を接続でき、PCIe カードを搭載したラックマウント型サーバーと同様に、各ブレードに専用 I/O デバイスのペアがあるという独自の特徴があります。これらの EM はホットスワップ対応型で、ユーザーは停止時間なしに I/O をアップグレードできます。

おもな機能

 Sun Blade 6000 シャーシによる電源、

冷却、I/O インフラストラクチャを利用

 2 基のインテル Xeon プロセッサ E5-2600 v2 製品ファミリーCPU

 24 個の DIMM スロット

 2 個の PCI Express（PCIe）

ExpressModule（EM）スロット

 2 個の Network Express Module（NEM）

スロット

 2 個の 10/100/1000 Base-T イーサネット・ポート

 4 台のホットスワップ対応冗長ディスク

 Oracle ILOM、Oracle System Assistant

おもな利点

 電力および冷却コストの削減、データセンターのスペースの節約、エンタープライズ・クラスの RAS の導入

 前世代ブレードと比較してパフォーマンスが最大 35%向上

 電力効率の高い低電圧 DIMM（1,600MHz の全帯域幅で稼働）により、アプリケーション・パフォーマンスの向上と節電を実現

 サーバーの停止時間なしに I/O モジュールの保守とアップグレードを簡易化

 高帯域幅のブレード間通信が可能

 最大 4.8TB の直接接続ストレージ容量を実現

 オラクルのシステム・ポートフォリオ共通のシステム管理スタックを通じて運用コストを削減

 Oracle ハードウェア上で Oracle ソフトウェアを実行することで IT 生産性を最大化

(2)

ORACLE DATA SHEET

また、ブレードあたり 2 個の Network Express Module（NEM）を接続できます。

NEM は、複数のブレードに共通の I/O を提供し、I/O 機能を集約します。Sun Blade 6000 Ethernet Switched NEM 24P 10GbE などの高パフォーマンスで待機時間の短い NEM をブレードと組み合わせることで、より多くの仮想マシンを効率的に実行し、さらにデータセンターのスイッチ層全体を排除しケーブルを削減することで、IT インフラストラクチャの簡素化やコストの削減も実現します。2 個の 10/100/1000 Base-T イーサネット・ポートが組み込まれており、NEM 経由でブレードへの接続を追加することが可能です。

Sun Blade X4-2B は、Sun Blade 6000 シャーシによる冷却と電源を利用します。

Sun Blade X4-2B は、Sun Blade 6000 シャーシ内の高度なシステム冷却によるシステム効率化の恩恵を受けます。この効率化は、消費電力の削減につながります。Sun Blade 6000 シャーシの高度なシステム冷却は、シャーシおよびブレード内のリモート温度センサーを利用してファンの速度を制御することで、消費電力を最小限に抑えながら、Sun Blade 6000 シャーシ内部の最適な温度を維持します。リモート温度センサーは、Sun Blade X4-2B ブレードの重要な領域に組み込まれており、プロセッサ、メモリ、サービス・プロセッサ、ファブリック拡張モジュールなどの部分で適温の制御を行います。

豊富な機能を搭載したサーバー管理ツールが、追加コストなしですべての Oracle サーバーに搭載されます。 Oracle Integrated Lights Out Manager

（Oracle ILOM）は、業界標準プロトコルを利用して、セキュアで包括的なローカル管理およびリモート管理を実現します。また、Oracle ILOM 機能には電力管理および監視機能、障害検出および通知機能が搭載されています。さらに、

Oracle System Assistant が統合されており、システム管理者はこの指示に従って作業することで、オラクルに認定されたハードウェア・ドライバを使用した迅速なサーバーの導入、ファームウェアの更新、ハードウェアの構成、オペレーティング・システム（OS）のインストールを容易に行うことができます。

Oracle Premier Support のお客様は、 My Oracle Support および Oracle Enterprise Manager Ops Center のマルチサーバー管理ツールを利用できます。

Oracle Enterprise Manager Ops Center は、オラクルが提供するアプリケーションからディスクまでにわたるシステム管理ツールの最重要コンポーネントであり、完全なクラウド型 Infrastructure as a Service（IaaS）のためのサーバー、

ストレージ、ネットワークを統合しています。また、Oracle Enterprise Manager Ops Center には自動サービス・リクエスト機能もあり、ユーザーの介在なしに潜在的な問題が検出されてオラクルのサポート・センターに報告されるため、

最高レベルのサービスとサポートの簡素化に役立ちます。

オラクルの Sun x86 システムは、Oracle ソフトウェアの実行に最適なエンタープライズ向け x86 プラットフォームです。フルサポート付きの統合 Oracle スタックに裏打ちされた最適なパフォーマンスと信頼性が提供され、さらにクラウドの導入に必要なものがすべて含まれています。すべての Sun x86 システムで、仮想化、オペレーティング・システムの選択、クラウド・プロビジョニング、さらにオラクル独自のアプリケーションからディスクまでにわたる管理環境の一式を、すべて追加料金なしで利用できます。その結果、Sun x86 システムでは類似のマルチベンダー構成と比較して、3 年間で最大 50%のコストを削減できます¹。Sun x86 システムは、統合と最適化により 10 倍のパフォーマンス向上を達成している Oracle Exadata などの Oracle エンジニアド・システムの重要な構成要素にもなっています。

(3)

Sun Blade X4-2B サーバー・モジュールの仕様アーキテクチャ

プロセッサ

• インテルXeonプロセッサE5-2600 v2製品ファミリー・プロセッサ×2

• プロセッサあたり最大12コアキャッシュ

• レベル1：コアあたり32KB命令および32KBデータL1キャッシュ

• レベル2：コアあたり256KBの共有型L2キャッシュ（データと命令）

• レベル3：プロセッサあたり最大30MBの共有型インクルーシブL3キャッシュ

メイン・メモリ

• DIMMスロット×24（最大768GBのDDR3 LRDIMMメモリを搭載可能）

• 低電圧RDIMMオプション：8GB（1,600MHz）、16GB（1,600MHz）

• 低電圧LRDIMMオプション：32GB（1,600MHz）

インタフェース標準I/O

• 10/100/1000 Base-Tイーサネット・インタフェース×2（インテル・イーサネット・

コントローラI350使用）、各インタフェースは1つのNetwork Express Module（NEM）

スロットに対応

• USB：2.0 USBポート×6（前面×2、内部×2、ドングル・ケーブル経由×2）

• X8 PCIe 2.0レーン×2、各レーンは1つのPCIe ExpressModule（EM）スロットに対応

• X8 PCIe 2.0レーン×2またはXAUIレーン×2、各レーンは1つのNEMスロットに対応注：XAUIレーンは、オラクルのSun Dual 10GbE PCIe 2.0ファブリック拡張モジュールを使用する場合に使用します。パススルーFEMではPCIe 2.0レーンを使用します。

• 専用10/100 Base-Tイーサネット・ポート×1、シャーシ監視モジュール（CMM）と通信するための管理ネットワークに使用

• FC、FCoE、SAS HBAを含むストレージ・コントローラのサポートストレージ

ホットスワップ対応2.5インチ前面ディスク・ベイ×4

• 2.5インチ・ディスク・ベイのすべてにハード・ディスク・ドライブ（HDD）とソリッド・ステート・ドライブ（SSD）のいずれかを装着可能オプションのRAIDレベル：0、

1、5、6、10、50、60。512MBのDDR2オンボード・メモリ、およびSAS-2 RAID拡張モジュール（REM）による48時間バックアップ用のバッテリ付き書込みキャッシュ

（BBWC）

グラフィックス

• VGA 2Dグラフィックス・コントローラ内蔵

• 最大1,280×1,024×16ビット（60Hz時）の解像度をサポート（Oracle ILOMのリモート・キーボード、ビデオ、マウス、ストレージ[RKVMS]を使用してリモートで表示する場合は1,024×768)

注：VGAグラフィックス接続にはドングル・ケーブルが必要です。

フロント・パネルI/O

• ホットスワップ対応SFFドライブ・ベイ×4（SAS HDDおよびSSDをサポート）

以下は、ドングル・ケーブルが必要

• VGAグラフィックス（DB-15コネクタ）

• Oracle ILOMシリアル・コンソール

• キーボード、マウス、ストレージ用のデュアルUSBポート大容量のメモリ、高いメモリ帯域幅、Sun

Blade 6000 シャーシが持つ柔軟性と効率性を備えた Sun Blade X4-2B サーバー・モジュールは、仮想ワークロードと物理ワークロードの両方を実行するための、この市場における最適なブレードです。

関連サービス

Oracle Customer Support から以下のサービスが利用できます。

 インストール

 保守

(4)

システム管理インタフェース

• 10/100 Base-Tイーサネットによる専用ネットワーク管理ポート

• 帯域内、帯域外、側波帯ネットワーク管理アクセス

• RJ-45シリアル管理ポートサービス・プロセッサ

Oracle Integrated Lights Out Managerの機能：

• リモート・キーボード、ビデオ、マウスのリダイレクション

• コマンドライン、IPMI、ブラウザ・インタフェースを使用した完全リモート管理

• リモート・メディア機能（DVD、CD、ISOイメージ、フロッピー）

• 高度な電力管理および監視

• Active Directory、LDAP、RADIUSのサポート

• デュアルOracle ILOMフラッシュ

• 署名済みOracle ILOM

• 仮想メディアの直接リダイレクション

インストール

• Oracle System Assistantの機能：

• タスク主導型のハードウェアの更新および構成

• OSインストール

• 最新のOracleファームウェア、ドライバ、ツール、ドキュメントの簡易ダウンロード

• RAID、BIOS、Oracle ILOMを構成するためのOS非依存のコマンドライン・ツール

• OS非依存のファームウェア更新ツール監視

• 包括的な障害の検知と通知

• 帯域内、帯域外、側波帯SNMP監視（V1、V2c、V3）

• syslogおよびSMTPアラート、WS-MAN

• Oracle自動サービス・リクエスト（ASR）を使用して、重要なハードウェア障害のサービス・リクエストを自動的に作成

Oracle Enterprise Manager Ops Center

• サーバー・ベア・メタルの導入とプロビジョニング

• クラウドと仮想化の管理

• インベントリ管理とパッチ管理

• パフォーマンスの監視とチューニングのためのOS可観測性

• 自動サービス・リクエスト生成

• Oracle Enterprise Manager Cloud Controlアプリケーション管理への接続

• 仮想マシン内で実行されるネイティブのOracle Solaris、Oracle Linux、Red Hat Linux、

SUSE Linux、Microsoft Windowsの制御が可能

ソフトウェア

オペレーティング･システム

• Oracle Solaris（プリインストール・オプション）

• Oracle Linux（プリインストール・オプション）

• Red Hat Enterprise Linux

• SUSE Linux Enterprise Server

• Microsoft Windows Server

(5)

仮想化

• Oracle VM（プリインストール・オプション）

• VMware I/Oモジュール

サポートされるI/Oモジュール・フォーム・ファクタ：

• Sun Blade X4-2Bサーバー・モジュールあたり最大2つの（ブレード固有）EM

• Sun Blade 6000シャーシあたり最大2つの（共有）NEM

• EMには10GbE、GbE、FC、FCoE、SAS、InfiniBand EM HBAが含まれる

準拠規格

• TUV/CSA 60950-1 2nd Ed

• IEC 60950-1 2nd Ed

• EN 60950-1 2nd Ed（CB Scheme、各国の規定に準拠）

• EN55022

• CNS-13438 Class A（台湾）

• FCC CFR 47 CFR 15B Class A（連邦規制基準、Title 47、Part 15、Subpart B Class A）

（米国）

• ICES-003（A）NM-3（A）Class A（カナダ）

• ETSI EN300386（V1.6.1）

• VCCI:2008 Class A（日本）

• KN 22 RRL Public Notice 2009-9（2009年12月21日）

• NEBS Level 3、EN300386 V1.5.1 Class A（EU電気通信）

• EN55024（イミュニティ）

• EN61000-3-2

• EN61000-3-3

• RoHS指令2011/65/EC

• WEEE指令2002/96/EC

• 低電圧指令2006/95/EC

• EMC指令2004/108/EC

認定規格

• 安全マーク：UL

• 規制マーク：CE、FCC、C-tick、VCCI、BSMI、KCC、ICES-003（A）NMB-3、WEEE Symbol、China RoHS Symbol

寸法と重量

• 高さ：327.2mm（12.9インチ）

• 幅：44.5mm（1.8インチ）

• 奥行：511.7mm（20.2インチ）

• 重量：9.1kg（20.2ポンド）、フル搭載時

省エネ法に基づくエネルギー消費効率*¹

 Intel 2.5GHz 4 Core E5-2609V2：区分：J 0.53W/GTOPS

 上記以外のCPUモデルの場合、省エネ法対象外

*¹ エネルギー消費効率とは、省エネ法で定める測定方法により測定した消費電力を、

省エネ法で定める複合理論性能で除したものです。

(6)

保証

Sun Blade X4-2B サーバー・モジュールには、1 年間の保証が付属しています。Sun 製品に対するオラクルのグローバル保証サポート情報については、oracle.com/sun/warranty を参照してください。

サービス

Oracle 製品全体にわたって、一本化された窓口と完全な統合サポートを提供するのはオラクルだけです。提供されるサポートには、24 時間 365 日対応のハードウェア・サービス、技術者によるサポート、プロアクティブなツール、ソフトウェア更新が含まれます。Sun 製品に対してオラクルが提供しているサービス・プログラムについては、oracle.com/sun/services を参照してください。
