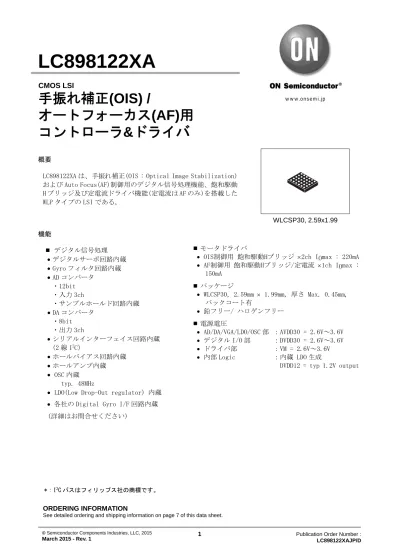

LC898122XA
概要
LC898122XA は、手振れ補正(OIS : Optical Image Stabilization) および Auto Focus(AF)制御用のデジタル信号処理機能、飽和駆動 H ブリッジ及び定電流ドライバ機能(定電流は AF のみ)を搭載した WLP タイプの LSI である。
機能
デジタル信号処理
デジタルサーボ回路内蔵
Gyro フィルタ回路内蔵
AD コンバータ
・12bit
・入力 3ch
・サンプルホールド回路内蔵
DA コンバータ
・8bit
・出力 3ch
シリアルインターフェイス回路内蔵
(2 線 I2C）
ホールバイアス回路内蔵 ホールアンプ内蔵
OSC 内蔵
typ. 48MHz
LDO(Low Drop-Out regulator) 内蔵 各社の Digital Gyro I/F 回路内蔵
(詳細はお問合せください)CMOS LSI
手振れ補正 (OIS) /
オートフォーカス (AF) 用 コントローラ & ドライバ
*：I
2C バスはフィリップス社の商標です。
モータドライバ
OIS制御用 飽和駆動Hブリッジ
2ch IOmax : 220mA AF制御用 飽和駆動Hブリッジ/定電流
1ch IOmax : 150mA
パッケージ WLCSP30, 2.59mm 1.99mm, 厚さ Max. 0.45mm,
バックコート有 鉛フリー/ ハロゲンフリー
電源電圧
AD/DA/VGA/LDO/OSC 部 ：AVDD30 = 2.6V～3.6V
デジタル I/O 部
：DVDD30 = 2.6V～3.6V ドライバ部
：VM = 2.6V～3.6V 内部 Logic
：内蔵 LDO 生成DVDD12 = typ 1.2V output
WLCSP30, 2.59x1.99
ブロック図
LC898122XA結線図(Hall, Closed AF)例
H-Bridge Driver for OIS I2C I/F
IOPORT Control
12bit ADC
OIS-Filter
Gyro-Filter
OIS&AF PWM
Digial Gyro I/F (3wire or
4wire) 8bit DA
- +
- + Hall-X
Hall-Y
IOP0
DGDATA DGSCLK DGSSB
VM PGND HLXBO
HLYBO
OPINPX
OPINMX
OPINPY
OPINMY
OUT1 OUT2
OUT3 OUT4
OSC AVSS
I2CDT I2CCK
Digial Gyro IOP1
DVSS DVDD30
AVDD30 IOP2
Power On Reset
LDO
DVDD12 Sys_Reset
typ 1.2V typ 48Mhz AVDD30
AVDD30
- + OPINPAF
OPINMAF
AF-Filter OUT5
OUT6
OIS_X AF
OIS_Y HLAFBO
H-Bridge /ConstantCurren t Driver for AF
m x reg
m x reg Sys CLK
LC898122XA 結線図(Hall(OIS), Open AF)例
外形図
unit : mm
WLCSP30, 2.59x1.99 CASE 567HG
ISSUE O
SEATING PLANE
0.05 C
NOTES:
1. DIMENSIONING AND TOLERANCING PER ASME Y14.5M, 1994.
2. CONTROLLING DIMENSION: MILLIMETERS.
3. COPLANARITY APPLIES TO SPHERICAL CROWNS OF SOLDER BALLS.
2X
DIM A
MIN MAX MILLIMETERS
A1
D 2.59 BSC E
b 0.15 0.25
e 0.40 BSC 0.45
E
D A B
PIN A1 REFERENCE
e A
0.05 C B 0.03 C
0.05 C
30X b
4 5 C
B A
0.10 C
A1 A
C
0.03 0.13
1.99 BSC
0.20
30X
DIMENSIONS: MILLIMETERS
*For additional information on our Pb-Free strategy and soldering details, please download the ON Semiconductor Soldering and Mounting Techniques Reference Manual, SOLDERRM/D.
SOLDERING FOOTPRINT*
0.40 0.40
0.05 C
2X TOP VIEW
SIDE VIEW
BOTTOM VIEW
NOTE 3
e
RECOMMENDED
PACKAGE OUTLINE
1 2 3
PITCH
D
E PITCH
A1
30X
DIE COAT
F
e/2
ピン配置図
Bottom View
5
OUT5 OUT4 OUT3 PGND OUT2
OUT1
4
OUT6 DGDATA DGSSB VM I2CDT I2CCK
3
HLAFBO DVSS DGSCLK DVDD30 IOP2 IOP1
2
HLYBO HLXBO OPINMAF OPINMX OPINMY IOP0
1
OPINPAF OPINPX OPINPY AVSS AVDD30
DVDD12
F E D C B A
Driver
Analog VDD Digital VDD Analog GND Logic Core VDD (Output)
Digital GND
<typ> I : INPUT, O : OUTPUT, B : BIDIRECTION, 電源 : Power
Ball No Pin Name type Description
A1 DVDD12 P LDO Power supply out (Logic Core VDD (typ 1.2V))
A2 IOP0 B 汎用 IOPORT
A3 IOP1 B 汎用 IOPORT
A4 I2CCK I I2C IF クロック入力
A5 OUT1 O OIS H ブリッジドライバ出力
B1 AVDD30 P Analog 電源 (2.6～3.6V) B2 OPINMY I OIS 用 Hall-Y OpAmp 入力-
B3 IOP2 B 汎用 IOPORT/外部 clock 入力(register で OSC と切り替え)
B4 I2CDT B I2C_IF データ入出力
B5 OUT2 O OIS H ブリッジドライバ出力
C1 AVSS P Analog GND
C2 OPINMX I OIS Hall-X OpAmp 入力- C3 DVDD30 P IO 電源 (2.6V～3.6V) C4 VM P Driver 電源 (2.6V～3.6V)
C5 PGND P Driver GND
D1 OPINPY I OIS 用 Hall-Y バイアス（電流駆動）
D2 OPINMAF I AF 用 Hall OpAmp 入力-
D3 DGSCLK B Digital Gyro IF クロック出力 / 汎用 IOPORT D4 DGSSB B Digital Gyro IF Chip Select / 汎用 IOPORT
D5 OUT3 O OIS H ブリッジドライバ出力
E1 OPINPX I OIS Hall-X 用 OpAmp 入力+
E2 HLXBO O OIS 用 Hall-X バイアス（電流駆動）
E3 DVSS P Logic GND
E4 DGDATA B Digital Gyro IF データ(3 線：データ入出力、4 線：データ出力)
E5 OUT4 O OIS H ブリッジドライバ出力
F1 OPINPAF I AF 用 Hall OpAmp 入力+
F2 HLYBO O OIS 用 Hall-Y バイアス（電流駆動) F3 HLAFBO O AF 用 Hall バイアス(電流駆動)
F4 OUT6 O AF ドライバ出力 (H ブリッジ/定電流)
F5 OUT5 O AF ドライバ出力 (H ブリッジ/定電流)
ON Semiconductor及びONのロゴは、Semiconductor Components Industries, LLC (SCILLC) 若しくはその子会社の米国及び/または他の国における登録商標です。SCILLCは特許、商 標、著作権、トレードシークレット(営業秘密)と他の知的所有権に対する権利を保有します。SCILLCの製品/特許の適用対象リストについては、以下のリンクからご覧い ただけます。www.onsemi.com/site/pdf/Patent-Marking.pdf. SCILLCは通告なしで、本書記載の製品の変更を行うことがあります。SCILLCは、いかなる特定の目 的 での製品の適合性について保証しておらず、また、お客様の製品において回路の応用や使用から生じた責任、特に、直接的、間接的、偶発的な損害に対して、いかなる 責任も負うことはできません。SCILLCデータシートや仕様書に示される可能性のある「標準的」パラメータは、アプリケーションによっては異なることもあり、
実際の性能も時間の経過により変化する可能性があります。「標準的」パラメータを含むすべての動作パラメータは、ご使用になるアプリケーションに応じて、お客様 の専門技術者において十分検証されるようお願い致します。SCILLCは、その特許権やその他の権利の下、いかなるライセンスも許諾しません。SCILLC製品は、人体への 外科的移植を目的とするシステムへの使用、生命維持を目的としたアプリケーション、また、SCILLC製品の不具合による死傷等の事故が起こり得るようなアプ ON Semiconductor and the ON logo are registered trademarks of Semiconductor Components Industries, LLC (SCILLC) or its subsidiaries in the United States and/or other countries. SCILLC owns the rights to a number of patents, trademarks, copyrights, trade secrets, and other intellectual property. A listing of SCILLC’s product/patent coverage may be accessed at www.onsemi.com/site/pdf/Patent-Marking.pdf . SCILLC reserves the right to make changes without further notice to any products herein. SCILLC makes no warranty, representation or guarantee regarding the suitability of its products for any particular purpose, nor does SCILLC assume any liability arising out of the application or use of any product or circuit, and specifically disclaims any and all liability, including without limitation special, consequential or incidental damages. “Typical” parameters which may be provided in SCILLC data sheets and/or specifications can and do vary in different applications and actual performance may vary over time. All operating parameters, including “Typicals” must be validated for each customer application by customer’s technical experts. SCILLC does not convey any license under its patent rights nor the rights of others. SCILLC products are not designed, intended, or authorized for use as components in systems intended for surgical implant into the body, or other applications intended to support or sustain life, or for any other application in which the failure of the SCILLC product could create a situation where personal injury or death may occur. Should Buyer purchase or use SCILLC products for any such unintended or unauthorized application, Buyer shall indemnify and hold SCILLC and its officers, employees, subsidiaries, affiliates, and distributors harmless against all claims, costs, damages, and expenses, and reasonable attorney fees arising out of, directly or indirectly, any claim of personal injury or death associated with such unintended or unauthorized use, even if such claim alleges that SCILLC was negligent regarding the design or manufacture of the part. SCILLC is an Equal Opportunity/Affirmative Action Employer. This literature is subject to all applicable copyright laws and is not for resale in any manner.
(参考訳)
ORDERING INFORMATION
Device Package Shipping (Qty / Packing)
LC898122XA-VH WLP30(1.99X2.59)
(Pb-Free / Halogen Free) 5000 / Tape & Reel
† テープ&リール仕様(製品配置方向, テープサイズ含む)に関する情報については、Tape and Reel Packaging Specifications パンフレット(BRD8011/D)をご参照ください。http://www.onsemi.com/pub_link/Collateral/BRD8011-D.PDF
