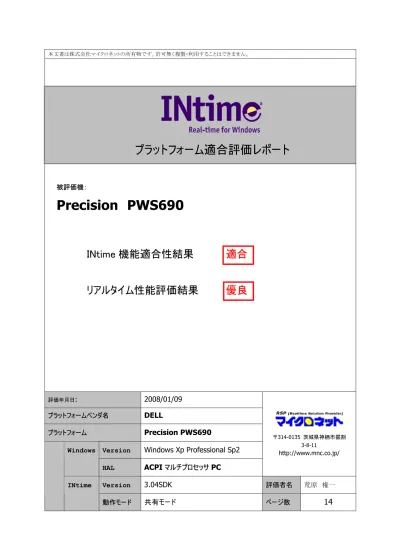

プラットフォーム適合評価レポート
評価年月日
:
2008/01/09
プラットフォームベンダ名
DELL
プラットフォーム
Precision PWS690
Version
Windows Xp Professional Sp2
Windows
HAL
ACPI マルチプロセッサ PC
〒314-0135 茨城県神栖市掘割 3-8-11 http://www.mnc.co.jp/Version
3.04SDK
評価者名
荒原 権一
INtime
動作モード
共有モード
ページ数
14
被評価機：
Precision PWS690
INtime 機能適合性結果
適合
リアルタイム性能評価結果
優良
1 プラットフォームの基本スペック
1.1 本体外観
1.2 スペック詳細
カテゴリ アイテム 情報
バージョン Windows XP Professional SP2 [ 5.1 Build 2600 ]
Windows
HAL の種類 ACPI マルチプロセッサ PC
名前 Intel(R) Xeon(R) CPU 5110 @ 1.60GHz
クロック周波数 1595.95 MHz ２次キャッシュ 4096 KB CPU 個数 2 ﾊｲﾊﾟｰｽﾚｯﾃﾞｨﾝｸﾞ機能 - CPU ｴｸｽﾃﾝﾃﾞｯﾄﾞ･ﾒﾓﾘ64(EM64)機能 - メモリ 2046MB ディスク 232.83 GBytes
BIOS ベンダ Dell Inc.
BIOS 名 Phoenix ROM BIOS PLUS Version 1.10 A06
BIOS BIOS バージョン DELL - d チップセット名 Intel Unknown ノースブリッジ Intel Unknown サウスブリッジ Intel Unknown チップセット ビデオチップ NVIDIA Quadro NVS 285
内蔵ネットワーク(LAN) BROADCOM Corporation NetXtreme BCM5752 Gigabit Ethernet PCI Express
拡張スロット PCI(33MHz) 1 ＊ ISA - PCI-X(166MHz) 2 PCI Express ×1 - PCI Express ×8 フル：1 ハーフ：2 PCI Express ×16 1
2 評価結果サマリ
2.1 機能適合性評価結果
INtime ソフトウェアの基本動作判定と、INtime からの内蔵ハードウェア機能の利用可否判定結果は以下のとおりでした。 評価項目 判定 詳細 ｲﾝｽﾄｰﾙ 可能 起動 可能 停止 可能 1 INtime の基本動作可
再起動 可能 INtime Jitter 可能 INtime Explorer 可能 INscope 可能 RT Application Loader 可能 Spin Doctor 可能 2 INtime 付属ユーティリティの動作可
Exception Handler 可能 ｺﾝﾄﾛｰﾗ適合 適合 3 内蔵 USB コントローラの使用可
ﾃﾞﾊﾞｲｽ IRQ 確保 可能※1 ｺﾝﾄﾛｰﾗ適合 適合 ﾃﾞﾊﾞｲｽ IRQ 確保 可能 ｼﾘｱﾙﾄﾞﾗｲﾊﾞ動作 可能 4 内蔵シリアルコントローラの使用 （COM1 および COM2）可
ｼﾘｱﾙﾄﾞﾗｲﾊﾞﾃｽﾄ 良好 ｺﾝﾄﾛｰﾗ適合 不適合※2 ﾃﾞﾊﾞｲｽ IRQ 確保 - ﾊﾟｹｯﾄﾄﾞﾗｲﾊﾞ動作 - 5 内蔵ネットワークコントローラの使用否
基本ﾈｯﾄﾜｰｸﾃｽﾄ(PING) - 1 未評価 2 未評価 3 未評価 4 可能※1 5 不適合※4 6 可能6 各 PCI スロットの IRQ 確保
可
SLOT No. ※37 未評価
【備考欄】
※1・・・競合する Windows デバイスを無効にすることで可能となります。 ※2・・・INtime3.0X ではサポートしていないデバイスとなります。 本デバイスは、INtime3.1 以降でサポート予定となっています。 ※3・・・PCI Express のスロットは、未評価とします。 ※4・・・リソースが取得できませんでした。2.2 リアルタイム性能評価結果
INtime ソフトウェアがこのプラットフォームで実現できるリアルタイム応答時間について測定した結果は以下のとおりでした。 評価項目 判定 計測値 最大 514.18Us
最小 485.98Us
平均 499.98Us
+: 14.18Us
誤差 -: 14.02Us
不偏分散値 0.000967973 無負荷状態時良
標準偏差値 0.0311123 最大 507.54Us
最小 492.46Us
平均 499.98Us
+: 7.54Us
誤差 -: 7.54Us
不偏分散値 0.0334095 グラフィック負荷 時良
標準偏差値 0.182783 最大 513.48Us
最小 485.60Us
平均 499.98Us
+: 13.48Us
誤差 -: 14.40Us
不偏分散値 0.378726 ディスク負荷時良
標準偏差値 0.615407 最大 518.25Us
最小 480.98Us
平均 499.98Us
+: 18.25Us
誤差 -: 19.02Us
不偏分散値 2.28033 メモリ負荷時良
標準偏差値 1.51008 最大 520.98Us
最小 479.02Us
平均 499.97Us
+: 20.98Us
誤差 -: 20.98Us
不偏分散値 2.7397 1 INtimeJitter 計測 (目標 500us) 総合負荷状態 時 (グラフィック+ ディスク+ メモリ)良
標準偏差値 1.6552評価項目 判定 計測値 最大 736.9
ns
最小 688ns
平均 688.47204ns
最頻値 688ns
2 RT スレッド切替性能 (低->高プライオリティ切替)良
標準偏差値 2.140625251 最大 10890.8ns
最小 5868ns
平均 6612.622ns
最頻値 5939.4ns
3 割り込みハンドラ応答性能 (シリアルコントローラ COM1 使用)良
標準偏差値 605.22243 ハードウェアの構成情報
3.1 内蔵 PCI デバイスのリスト
内蔵されている
PCI デバイスリストを掲載します：
BUS DEV FN デバイス名 IRQ
1
0
0
0 Intel 5000X Chipset Memory Controller Hub
16
2
0
2
0 Intel 5000 Series Chipset PCI Express x4 Port 2
16
3
0
3
0 Intel 5000 Series Chipset PCI Express x4 Port 3
16
4
0
4
0 Intel 5000X Chipset PCI Express x16 Port 4-7
16
5
0
5
0 Intel 5000 Series Chipset PCI Express x4 Port 5
16
6
0
6
0 Intel 5000 Series Chipset PCI Express x4 Port 6
16
7
0
7
0 Intel 5000 Series Chipset PCI Express x4 Port 7
16
8
0
16
0 Intel 5000 Series Chipset FSB Registers
-9
0
16
1 Intel 5000 Series Chipset FSB Registers
-10
0
16
2 Intel 5000 Series Chipset FSB Registers
-11
0
17
0 Intel 5000 Series Chipset Reserved Registers
-12
0
19
0 Intel 5000 Series Chipset Reserved Registers
-13
0
21
0 Intel 5000 Series Chipset FBD Registers
-14
0
22
0 Intel 5000 Series Chipset FBD Registers
-15
0
27
0 Intel 631xESB/632xESB High Definition Audio Controller
16
16
0
28
0 Intel 631xESB/632xESB/3100 Chipset PCI Express Root Port 1
16
17
0
29
0 Intel 631xESB/632xESB/3100 Chipset UHCI USB Controller #1
21
18
0
29
1 Intel 631xESB/632xESB/3100 Chipset UHCI USB Controller #2
22
19
0
29
2 Intel 631xESB/632xESB/3100 Chipset UHCI USB Controller #3
18
20
0
29
3 Intel 631xESB/632xESB/3100 Chipset UHCI USB Controller #4
23
21
0
29
7 Intel 631xESB/632xESB/3100 Chipset EHCI USB2 Controller
21
22
0
30
0 Intel 82801 PCI Bridge
-230
31
0 Intel 631xESB/632xESB/3100 Chipset LPC Interface Controller
-240
31
1 Intel 631xESB/632xESB IDE Controller
-25
0
31
2 Intel 631xESB/632xESB SATA AHCI Controller
20
26
0
31
3 Intel 631xESB/632xESB/3100 Chipset SMBus Controller
5
27
1
0
0 Intel 6311ESB/6321ESB PCI Express Upstream Port
16
28
1
0
0 Intel 6311ESB/6321ESB PCI Express to PCI-X Bridge
-292
0
0 Intel 6311ESB/6321ESB PCI Express Downstream Port E1
16
30
2
1
0 Intel 6311ESB/6321ESB PCI Express Downstream Port E2
16
31
5
11
0
LSI Logic / Symbios Logic (formerly NCR) SAS1068 PCI-X
Fusion-MPT SAS
24
32
7
0
0 NVIDIA NV44 [Quadro NVS 285]
16
33
11
0
0
BROADCOM Corporation NetXtreme BCM5752 Gigabit Ethernet PCI
Express
16
34
12
10
0
Texas TSB43AB22/A IEEE-1394a-2000 Controller (PHY/Link)18
内蔵
USB コントローラの適合性詳細
内蔵されている
USB コントローラのリストと、INtime への適合判定結果を掲載します：
BUS DEV FN USB コントローラ名 判定 1
0
29
0
Intel(R) 631xESB/6321ESB USB Universal Host Controller-2688 適合※1 20
29
1
Intel(R) 631xESB/6321ESB USB Universal Host Controller–2689 適合 30
29
2
Intel(R) 631xESB/6321ESB USB Universal Host Controller–268A 適合※2 40
29
3
Intel(R) 631xESB/6321ESB USB Universal Host Controller–268B 適合 50
29
7
Intel(R) 631xESB/6321ESB USB2 Enhanced HostController-268C 適合※1
【備考欄】
※1 ・・・・
INtime で使用するためには、競合するデバイスをデバイスマネージャ上で無効にするか両
方 INtime 側に移動する必要があります。
競合デバイス：
Intel(R) 631xESB/6321ESB USB Universal Host Controller-2688 Intel(R) 631xESB/6321ESB USB2 Enhanced Host Controller-268C※2 ・・・・
INtime で使用するためには、競合するデバイスをデバイスマネージャ上で無効にする必要
があります。
競合デバイス：Texas Instruments OHCI Compliant IEEE 1394 Host Controller
3.2 内蔵シリアルコントローラの適合性詳細
内蔵されているシリアルコントローラのリストと、INtime への適合判定結果を掲載します：
ポート番号 判定 COM1 適合 COM2 適合3.3 内蔵ネットワークコントローラの適合性詳細
内蔵されているネットワークコントローラのリストと、INtime への適合判定結果を掲載します：
BUS DEV FN ネットワークコントローラ名 判定 111
0
0
BROADCOM Corporation NetXtreme BCM5752 Gigabit Ethernet PCI
Express
不適合※1 - - - - - - - - - - - - - - - - - - - - - - -【備考欄】
※ 1・・・・INtime3.0X ではサポートしていないデバイスとなります。
本デバイスは、INtime3.1 以降でサポート予定となっています。
3.4 増設 PCI ボードを用いた I/O・割込み制御の試験
各
PCI スロットに増設 PCI ボード(Interface 社デジタル I/O ボード)を挿入して以下の評価を行いました。
（１）ボードの検索・単純
I/O が可能であるか
（２）ハードウェア割込みが使用可能であるか
PCI スロット 番号 IRQ 番号 (1) I/O (2) 割込み 競合する PCI デバイス1
-
- -PCI Express の為、未評価
2
-
- -デュアルモニター対応ボード固定の為、未評価
3
-
- -PCI Express の為、未評価
4
18
OK OKTexas Instruments OHCI Compliant IEEE 1394 Host Controller
Intel(R) 631xESB/6321ESB USB Universal Host Controller - 268A
5
-
OK NGリソースの取得不可
6
30
OK OKなし
7
-
- -PCI Express の為、未評価
-
-
- --
【備考欄】
他のデバイスを無効にすることなく、すべてのスロットで同時に割り込みを確保することができます。
同時に割り込み確保できる最大スロット数
2
スロットの番号はマザーボードに記載しているスロット No です。
4 評価過程で採集された情報
4.1 システム情報画面
4.2 デバイスマネージャ画面
4.3 IRQ の利用状況
4.4 INtime Graphical jitter ツールによるリアルタイム性測定
INtime において、カーネルティックを司るタイマハードウェアからの割り込みのバラつき。INtime に付属するプラットフォーム調査ツール のひとつ、INtime Graphical Jitter ツールで計測することができます。本ツールによりカーネルティックのバラつきを計測します。本デー タはプラットフォーム上でINtime 動作時に得られる制御精度を知るための参考データとなります。カーネルティックの設定は 500us を ベースとして計測します。
INtime Jitter 計測図(無負荷時)
INtime Jitter 計測図(ディスク負荷時)
INtime Jitter 計測図(メモリ負荷時)
