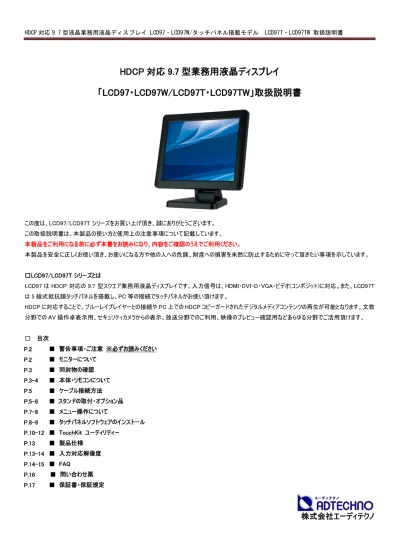

HDCP 対応 9.7 型業務用液晶ディスプレイ
「LCD97・LCD97W/LCD97T・LCD97TW」取扱説明書
この度は、LCD97/LCD97T シリーズをお買い上げ頂き、誠にありがとうございます。 この取扱説明書は、本製品の使い方と使用上の注意事項について記載しています。 本製品をご利用になる前に必ず本書をお読みになり、内容をご確認のうえでご利用ください。 本製品を安全に正しくお使い頂き、お使いになる方や他の人への危険、財産への損害を未然に防止するために守って頂きたい事項を示しています。 □LCD97/LCD97T シリーズとは LCD97 は HDCP 対応の 9.7 型スクエア業務用液晶ディスプレイです。入力信号は、HDMI・DVI-D・VGA・ビデオ(コンポジット)に対応。また、LCD97T は 5 線式抵抗膜タッチパネルを搭載し、PC 等の接続でタッチパネルがお使い頂けます。 HDCP に対応することで、ブルーレイプレイヤーとの接続や PC 上での HDCP コピーガードされたデジタルメディアコンテンツの再生が可能となります。文教 分野での AV 操作卓表示用、セキュリティカメラからの表示、放送分野でのご利用、映像のプレビュー確認用などあらゆる分野でご活用頂けます。 □ 目次 ■ 警告事項・ご注意 ※必ずお読みください ■ モニターについて ■ 同封物の確認 ■ 本体・リモコンについて ■ ケーブル接続方法 ■ スタンドの取付・オプション品 ■ メニュー操作について ■ タッチパネルソフトウェアのインストール ■ TouchKit ユーティリティー ■ 製品仕様 ■ 入力対応解像度 ■ FAQ ■ 問い合わせ票 ■ 保証書・保証規定株式会社エーディテクノ
P.2 P.2 P.3 P.3-4 P.5 P.5-6 P.7-8 P.8-9 P.10-12 P.13 P.13-14 P.14-15 P.16 P.17警告事項 ※必ずお読みください。 この表示を無視して誤った取扱いをすると、人が死亡または重傷を負う可能性がある内容を示しています。 ● 本取扱説明書で記載されている以外の使い方をしないでください。本取扱説明書の指示に従わずに起きた、いかなる事故・損害に対して、弊社 は一切責任を負いません。 ● アクセサリ－(ケーブル類)は同封のものをお使い下さい。 ● 機器内部に燃えやすいものや、金属などを入れないでください。また、水などをかけないでください。 感電や火災の恐れがあります。上記の状態になった場合はすぐにご使用を中止し、販売店または弊社カスタマーサービスにご連絡ください。 ● 本製品および、使用するケーブル類を他の高温部（暖房機器など）に近づけないでください。 変形したり、保護部が溶けて感電や火災の恐れがあります。 ● 機器を丈夫で安定した場所においてください。不安定な場所に置くと、落下することがあり、けがの恐れがあります。 ● 機器の分解、改造は絶対に行わないでください。機器の故障や感電、火災などの恐れがあります。使用中に本体から煙が出たり、異臭・異音等 が発生する場合は、すぐに使用を中止して AC アダプターおよびご使用のすべてのケーブルを抜き、販売店または弊社までご連絡ください。 ● AC アダプターを抜き挿しする場合は、必ず挿入部を持って抜いてください。コードを引っ張って抜いたりすると、ケーブルの断線、動作不具合、感 電や火災の恐れがあります。 ● 濡れた手で、本製品およびケーブル類を触らないでください。感電や故障の恐れがあります。 ● お手入れの際は、接続ケーブルをすべて抜いてから行ってください。また、科学雑巾、ベンジンやシンナーなどの有機溶剤は使用しないでください。 水洗いは絶対に行わないでください。変色や変形、故障の原因になります。 汚れがひどい時は、薄めた中性洗剤を柔らかい布に付けてよく絞ってからふき、その後乾いた布で水分を拭き取ってください。 ● 本体は安定した場所に設置してご使用ください。不安定な場所から落としたり、ぶつけるなどの衝撃を与えないでください。故障や破損の原因とな ります。 ● 長時間ご使用にならない場合は、安全のため AC アダプター、ケーブル類を全て抜いて保管ください。火災や故障の恐れがあります。 ● 本製品は直射日光にあたる場所や、冷暖房機器の近く、温度の高い所（結露しているところ）、ほこりや油、薬品、水などがかかる場所には設置 しないでください。 ご注意（重要）※必ずお読みください。 ● 本製品を密閉された場所、屋外での使用や、長時間の連続使用は避けてください。 ● 付属の AC アダプターは専用品です。他社製品はご使用になれません。 ● 長時間ご使用にならない場合は安全の為、AC アダプター、ケーブル類を全て抜いて保管してください。 ● 本製品を譲渡された場合、または中古品に関してのサポートは致しかねます。 ● 本製品のボタン電池は試供品ですので、保証の対象外とさせて頂きます。 ● 外部的な要因（破損や水没、漏電、過電流など）や、天災などによる故障破損は、サポート対象外とさせて頂きます。 ● 本製品を廃棄するときは、地方自治体の条例に従ってください。内容については、各地方自治体へお問い合わせください。 □モニターについて ●経年使用による輝度変化を抑え、安定した輝度を保つためには、輝度を下げて使用されることをおすすめします。 ●液晶パネルは、非常に精密度の高い技術で作られていますが、製造技術によりドット欠けは存在してしまいます。何卒ご理解頂きますようお願い申 し上げます。 ●液晶パネル面やパネルの外枠は強く押さないで下さい。強く押すと干渉縞が発生するなど表示異常を起こすことがありますので、取扱いにご注意くだ さい。 ●本製品を冷え切った状態のまま室内に持ち込んだり、急に室温を上げたりすると、製品の表面や内部に露が生じることがあります。 結露が生じた場合は、結露がなくなるまで製品の電源を入れずにお待ちください。そのまま使用すると故障の原因となることがあります。
□同封物の確認（本体・付属品） ※同封物は必ずご確認ください。 本体：LCD97(W)もしくは LCD97T(W)本体―― 1 台 リモコン ―― 1 個(ボタン電池（CR-2025 1 個を含む） 専用 VGA ケーブル――1 本 HDMI-DVI ケーブル ―― 1 本 HDMI ケーブル―― 1 本 AC アダプター ―― 1 個 AC アダプター ―― 1 個 マニュアル――1 部(本書) タッチパネルソフトウェア CD--- 1 枚 *タッチパネル搭載モデル LCD97T(W)にのみ付属 タッチペン――1 本 *LCD97T(W)にのみ付属 □本体・リモコンについて 【本体各部の名称】
4 【インターフェース部】 ※HDMI または、DVI 接続を行う際の接続端子にご注意ください。 ① 9.7 型 IPS 液晶： 解像度 1024x768、9.7 型 IPS 液晶パネル ② 電源ランプ： 電源オフ時（赤色）、待機時（橙色）、接続時（緑色） ③ リモコン受光部： 専用リモコンの本受光部に向けてご利用ください。 ④ ダイヤル式メニューボタン： 本体電源が点いており、かつ接続時の状態で左右に回すことで「本体音量調節」が行えます。 本体電源が点いており、かつ接続時の状態でボタン押し込むことで「メニュー画面を表示」します。 メニュー画面表示時、左右に回すことでメニュー内の「移動」、押し込むことで「決定」します。 映像表示中に長押しすることで「映像画角自動調節」を行います。（VGA 接続時は自動調整） ⑤ 入力切替ボタン： ボタンを押すことで「映像入力切替」を行います。
※入力切替は、HDMI ⇒ ビデオ１ ⇒ ビデオ２ ⇒ VGA ⇒ DVI ⇒ HDMI の順番で切り替わります。 ⑥ 電源ボタン： 本体の電源オン・オフに使用します。
⑦ スピーカー： 1W + 1W ステレオスピーカー
⑧ VESA 75 x 75mm： 付属の自立スタンド、または、オプションの壁掛け金具取り付け部 ※ネジ径：3mm
⑨ DC 入力： 付属の AC アダプターを接続します。
⑩ DVI-D 入力： 付属の専用 DVI-D⇔HDMI （タイプ A）ケーブルで接続してください。 ⑪ HDMI 入力： 付属の HDMI （タイプ A）⇔HDMI （タイプ C）ケーブルで接続してください。 ⑫ 音声出力： 3.5φステレオミニピン（メス）音声出力端子 ⑬ USB 端子： タッチパネル制御に使用します。付属の USB ケーブルをご利用ください。※タッチパネルモデル LCD97T(W)のみ ⑭ SKS 接続端子： 付属の専用 VGA 接続ケーブルを接続し VGA、ビデオ１、ビデオ２、音声信号入力を行います。 ※専用 VGA 接続ケーブルの DC 入力端子に AC アダプターを接続することでの電源供給も可能です。 【リモコンの使い方】 各種ボタン機能 1.POWER 2.MUTE ボタン 3.入力切替えボタン 4.MENU 5.▲ 6.▼ 7.▼ 8. ▼ ：本体の電源の ON/OFF に使用します ：音量を消す際に使用します ：入力信号を選択する際に使用します ：MENU 画面起動時・項目選択時に使用します ：メニュー操作・音量を上げる際に使用します ：メニュー操作・音量を下げる際に使用します ：メニュー操作に使用します ：メニュー操作に使用します
□ケーブル接続方法 【HDMI 信号入力時】 【DVI 信号入力時】 【VGA (D-Sub 15 ピン)、ビデオ１、ビデオ２、音声信号入力時】 【タッチパネルをご利用時】 タッチパネルモデルにのみ付属
１ ２ ３
□スタンドの取付付属の「HDMI （タイプ A） ⇔ HDMI （タイプ C） ケーブル」をご利用ください。 １．モニター本体側への接続： HDMI （タイプ C） ２．映像出力機器側への接続： HDMI （タイプ A） 付属の「DVI-D⇔HDMI (タイプ A) ケーブル」をご利用ください。 １．モニター本体側への接続： HDMI （タイプ A） ２．映像出力機器側への接続： DVI-D （注意）DVI 接続時音声を出力させる場合は、付属の SKS ケーブルを接続し、 そのオーディオ端子に音声ケーブルを接続させる必要があります。 専用「VGA、ビデオ、音声信号入力用 SKS ケーブル」をご利用ください。 １． モニター本体側への接続： D 端子 ２． ビデオ１、２信号入力： RCA（黄色） ３． VGA 信号入力： D-Sub15 ピン ４． 音声信号入力： 3.5φステレオミニピン ５． 付属 AC アダプター接続端子 １本体背面に VESA 75x75mm 準拠のネジ穴が搭載されています。 写真を参考に、スタンドを各ネジ穴に合わせて付属のネジをプラスドライバーにて取り 付けてください。（４か所） 2 スタンド裏にも 4 か所壁掛け取付用の穴があります。 ※ 本体への接続は緩まないように、しっかりとネジ止めしてください。 また、壁掛け時には落下しないよう十分に注意してください。 本製品は、本製品は VESA 規格(FPMPMI)75×75mm に準拠しております。 タッチパネルをご利用になられる際は、付属の「USB ケーブル」で PC と液晶モ ニターを接続してください。 ※タッチパネルモデルにのみ 左図１～３が付属します。 １「USB ケーブル」（typeA） ２「タッチパネルドライバーCD-ROM」 ３「タッチペン」 （リモコンと同梱） タッチパネルをご利用になられる場合は、「P.7 タッチパネルソフトウェアのインス トール」をご参照ください。
6 ＊オプション品について <壁掛け金具> ・VESA75×75mm/100×100mm 対応 角度固定型壁掛け金具 VESA75×75mm/100×100mm に対応した、角度固定型の壁掛け金具です。 型式：ADM01 標準価格：オープン ・VESA75×75mm/100×100mm 対応 角度調整型壁掛け金具 VESA75×75mm/100×100mm に対応した、角度調整型の壁掛け金具です。 型式：ADM02 標準価格：オープン <カーアダプター> 業務用モニター向けアクセサリのカーアダプター「NCBL001」です。車載利用に。 型式：NCBL001 標準価格：1,600 円(税抜) 上記オプション品は弊社ダイレクトショップにてご購入が可能です。 <エーディテクノ ダイレクトショップ> http://ad-techno.shop-pro.jp/ ADM01 ADM02 NCBL001
□メニュー操作について モニター本体側またはリモコンの MENU ボタンを押し、各種設定を行います。 ■画面表示 ■メニュー表示 VGA 接続以外 ※選択されたメニュー項目は、文字の色が黄色から青色に変わります。 ■メニュー表示 VGA 設定時 上記設定の他に、VGA 用設定が追加されます。 ■メニュー表示 DVI 設定時 上記の設定の中で、「輝度、コントラスト、色温度、ブルーモード、リセット、言語」のみ設定可能 輝度： コントラスト： 彩度： シャープネス： 色合い： 色温度： ブルーモード： リセット： 言語： 戻る： 輝度を調整します コントラストを調整します 色の鮮やかさを調整します 映像のエッジ強調を調整します 色合いを調整します 下記 3 項目または、User より選択が可能です。 「D65」： 色温度 6500K 「D75」： 色温度 7500K 「D93」： 色温度 9300K 「User」： 任意で「R」「G」「B」の数値を設定できます。 「オン」にした場合は、無信号時の背景を青色で表示します。 出荷時の設定に戻します メッセージ表示を「日本語」「英語」「中国語」より選択できます 前の画面に戻ります １． 本体、または、リモコンの「入力切替ボタン」を押すことでモニター入力切替設定が行 えます。設定されているモニター側の入力設定は、画面左上に表示されます。 ２． モニター側にて設定された入力設定の映像信号を認識していない場合は、「No Signal」と表示され、数秒間映像信号が検知されないとモニター本体は待機状態に なります。 また、表示対応以外での解像度や周波数での入力を検知すると、背景色が赤く表 示され、警告メッセージ（NotSupport）が表示されます。 フェーズ： クロック： 水平表示位置： 垂直表示位置： オート： 手動で調整が必要な場合に使用します。 手動で調整が必要な場合に使用します。 画面の表示位置をマニュアルで調整します（左右） 画面の表示位置をマニュアルで調整します（上下） オンにするとすべての設定を自動に行います （通常は、信号接続時に自動調整されます）
8 ※HDMI 入力時に映像が収まらない場合について HDMI 入力時、映像がモニター全画面に収まらない場合は、映像表示時に本体もしくはリモコンの「MENU」 ボタンを 5 秒程度長押し し、モニターが青い画面になった時点で「MENU」ボタンを離してください。映像表示が全画面に収まるように調整されます。 ※アスペクト比がワイド比率でのモニターへの表示について 当製品は液晶パネルのアスペクト比が 16:10 となっており、映像をワイド比率の 16:9 で入力をされても、モニター側で 16:10 に引き伸ばして表示を行い ます。 □タッチパネルソフトウェアのインストール タッチパネルモデル LCD97T(W)のタッチパネル機能をお使い頂くには、ドライバとソフトウェアをインストールする必要があります。 ※ご注意：本ソフトウェアは Windows 7/8/8.1/10 のみ対応とさせて頂きます。それ以外の OS につきましてはサポート対象外とさせて頂きます。 何卒ご了承ください。 ◆インストール前の確認事項 PC に USB を接続しないで下さい。
インストール前に USB を挿入されますと、USB が不明なデバイスとして認識される事があります。この場合、認識された不明なデバイスを削除して、USB ケーブルを抜いて下さい。デバイスマネージャーから不明なデバイスを削除することができます。 ◆インストール手順 １．付属 TouchKit の CD を CD-ROM ドライブにセットします。 ２．オートランが起動し、自動的にインストール画面が表示されます。(自動的に表示されない場合は、マイコンピュータから eGalaxTouch を選択、右クリ ック→開く→Driver→お使いの PC の OS を選択し、「setup.exe」ファイルをダブルクリックして手動で起動させて下さい。) ３．インストールウィザードが開きます。 ４．使用ライセンスに同意し、[Next]をクリックします。
５．「Install RS232 interface driver」にチェックを入れ、「Next」をクリックします。 ６．USB 接続メッセージが表示されます。ここでタッチパネル用 USB ケーブルをモニター本体と PC に接続します。 ７．保存するフォルダを選択します。これで特に変更がなければ、「Next」をクリックします。 デフォルトでは、C ドライブにインストールされます。インストール先を変更するには「Browse...」ボタンをクリックし、インストール先を変更して下さい。 ８．インストールが開始されます。 ９．インストールが完了しました。
10 □eGalaxTouch ユーティリティー インストールしたソフトウェア[eGalaxTouch]には 6 つの設定項目をタブで選択が可能です。 各項目内容は下記をご参照ください。 [1]ジェネラル タッチコントローラーの追加を行います。当製品では、USB が自動的に追加されるので、操作は必要ありません。 [2]設定 音・リニアライゼーションポイント・ダブルクリック・マウスモードの設定をします。 ピープ: タッチパネルに触れたとき、または話した時に出す音の設定をします。 タッチパネルに触れたとき、または話した時に出す音の設定をしま タッチパネルに触れたとき、または話した時に出す音の設定をします。 触れた時ピープ: 離れた時ピープ: システムスピーカーからピープ: 音声カードからピープ: 周波数: 持続時間: タッチパネルから離れた時に音を出します タッチパネルに触れた時に音を出します PC から音が出ます PC に接続されたスピーカーから音が出ます 音の高さの調整です 音の持続時間の調整です 9 ポイント: 25 ポイント: 9 ポイントでリニアライゼーションをします 25 ポイントでリニアライゼーションをします リニアライゼーション様式:ツールタブのリニアライゼーションを行う際のポイント数です。 リニアライゼーションとは、タッチスクリーンの直線性を補う為に使用します。 タッチパネルに触れたとき、または話した時に出す音の設定をしま タッチパネルに触れたとき、または話した時に出す音の設定をします。 ダブルクリックタイム: ダブルクリックがどの速さで相当する操作になるかを設定します。 タッチパネルに触れたとき、または話した時に出す音の設定をしま タッチパネルに触れたとき、または話した時に出す音の設定をします。 ダブルクリックエリア: ダブルクリックが認識されるタッチポイントの許容範囲を設定します。 タッチパネルに触れたとき、または話した時に出す音の設定をしま タッチパネルに触れたとき、または話した時に出す音の設定をします。 マウスモード: クリック認識タイミングや機能の設定をします。 タッチパネルに触れたとき、または話した時に出す音の設定をしま タッチパネルに触れたとき、または話した時に出す音の設定をします。 オプション:高度な設定になります。 タッチパネルに触れたとき、または話した時に出す音の設定をしま タッチパネルに触れたとき、または話した時に出す音の設定をします。 コンスタントタッチ可能: オート右クリック機能: タッチ可能: カーソル安定化可能: コンスタントタッチエリア: オート右クリック時間: タッチした位置で微小な動きをしてもタッチポイント信 号を送らないようにします タッチパネルに指を触れ続けた時に右クリックと同様 の動作をします タッチの有効・無効の設定をします カーソルの安定化を実行します どの範囲でタッチポイント信号を送らないようにするか を設定します どの時間でマウスの右クリックと同様の動作をするか を設定します ノーマルモード: 触れた時クリック: 触れた時クリック、カーソル停止: 離れた時クリック、カーソル停止: ドラッグ機能を含む、すべてのマウス機能になります 触れるとマウスのクリック操作に相当します 触れるとマウスのクリック操作に相当します。また、触 れたまま指を移動してもカーソルは移動しません 離れるとマウスのクリック操作に相当します。また、触 れたまま指を移動してもカーソルは移動しません
[3]ツール キャリブレーション(タッチ位置合わせ)の設定をします。 [キャリブレーション表示画面] ① 赤いタッチ位置を 15 秒以内にタッチ ② 100％まで表示されたら OK と表示されます。 ③ 完了後、上記メッセージが表示されます。 をして下さい(約 3 秒間)。 [4]ディスプレー 4 ポイント CAL: クリアしてキャリブレーションして下 さい: リニアライゼーション: ドローテスト : 4 点でキャリブレーションを行います リニアライゼーションで設定されたパラメータをクリアし て、4 ポイント CAL が行われます タッチスクリーンの直線性を良くする為の設定です。 9 箇所もしくは 25 箇所でキャリブレーションを行いま す ドローテストが行えます。(触れるとタッチした部分が 残ります。)タッチ精度の確認ができます 全画面: 上半分画面: 下半分画面: 右半分画面: 左半分画面: モニターの全画面で動作します(通常) モニターの上半分のみ動作します モニターの下半分のみ動作します モニターの右半分のみ動作します モニターの左半分のみ動作します マルチモニター可能:※この機能は使用しません。 もし 1 台だけのモニターでしたらメインモニターに位置付けて下さい: ※この機能は使用しません。 オペレーションモード:タッチスクリーンの動作をある特定の場所にさせたい場合、下記にてタ ッチ位置を指定することが可能です。 キャリブレーションを行う場合、下記のような表示が行われます。タッチペンにて画面が赤く 表示された箇所(下記参照)を押し、タッチ位置合わせを行ってください。終了後、位置合 わせが完了します。 (4 ポイント CAL では 4 箇所、9 ポイントリニアライゼーションでは 9 箇所、25 ポイントリニア ライゼーションでは 25 箇所タッチをし、位置合わせを行います。)
12 [5]エッジ係数 全画面のエッジ(端)までタッチの動作ができない場合の為に、補正を行う設定ができます。 [6]ハードウェア ハードウェアの情報が表示されます。また、ハードウェア設定ボタンより設定が行えます。※通常は使用しません。 ※設定を誤るとタッチ機能を損ねる可能性があります。 4 分の 1: 4 分の 2: 4 分の 3: 4 分の 4: カスタマイズ: モニターの右上のみ動作します モニターの左上のみ動作します モニターの左下のみ動作します モニターの右下のみ動作します カスタマイズされたエリアで動作します もう一方：上記以外の場合に選択しますと、下記画面が表示され、前ページ以外の選択・設定が可能な画面が表示されます トップ・左・ボトム・右: X 軸(水平)・Y 軸(垂直) オフセット: -10%・+10%: デフォルト: 補正(伸ばす)率の設定をします(50～200％) タッチされたポイントに対してのオフセットの設定をしま す(-20～20％) トップ・左・ボトム・右の設定をまとめてします 設定をデフォルトに戻します センシティビティ: 遅延時間: 全部のコントロールパラメーターを 工場設定値に戻す: タッチスクリーンの感度の設定をします タッチスクリーンの遅延時間を設定します 工場出荷時状態に戻します
□製品仕様 液晶パネル 9.7 型 IPS 液晶/LED バックライト タッチパネル方式 5 線式抵抗膜型 タッチパネルモデル LCD97T(W)のみ 解像度 1024×768 輝度 400cd/㎡ コントラスト比 600:1 視野角 178°/ 178°(H/V) 電源 AC100V 50/60Hz DC12V
入力 HDMI/ DVI-D/ VGA/ ビデオ x2/ 音声 RCA
※DVI-D/VGA/ビデオ/音声入力は付属品ケーブルを利用します 消費電力 10W 以下 スピーカー 1W×2 VESA規格 VESA 75mm×75mm規格対応 外形寸法(LWD) 239×190×33mm (スタンド含まず) 本体重量 約 630g(スタンドを含まず) 付属スタンドのみ(約 540g) 同梱物 リモコン/ AC アダプタ/ スタンド/ 専用 SKS 接続ｹｰﾌﾞﾙ/ DVI ケーブル(DVI-D-HDMI 変換)/ HDMI ケーブル（タイプ A-C）/ USB ケーブル(※1)/ タッチペン(※1)/ タッチパネルドライバー CD-ROM(※1)/ 取扱説明書
タッチパネル用ソフトウェア対応 OS Windows10 / Windows 8.1 / Windows 8 （32bit/64bit）/ Windows 7 （32bit/64bit） ※1 タッチパネルモデル LCD97T/LCD97TW のみ付属 ＊仕様は改良の為、予告なく変更する場合がございます。 □入力対応解像度 走査周波数 水平 31.5kHz - 87.5kHz 垂直 56Hz - 75Hz <アナログ> ビデオ NTSC/ PAL / SECAM VGA 解像度 水平周波数（kHz） 垂直周波数（Hz） 720X400 31.5 70 640X480(VGA) 31.5 60 37.8 72 37.5 75
14 800X600(SVGA) 35.1 56 37.8 60 43.9 70 48 72 46.8 75 1024X768(XGA) 48.3 60 56.4 70 57.7 72 60 75 1280X720(HD 720) 44.7 60 56.4 75 1280X768(WXGA) 47.7 60 56 70 60.1 75 1280X1024(SXGA) 64 60 74.6 70 80 75 1600X1200(UXGA) 75 60 87.5 70 1920X1080(フル HD) 67.2 60 <デジタル> 表示モード 周波数 480i 60 576i 50 720P 50/60 1080i 50/60 1080P 50/60 □ＦＡＱ 電源が付かない。 ① ＡＣアダプターがコンセントに接続されていますか？また、モニター本体側にも接続されていますか？ ② モニター本体の電源ランプは黄緑色に点灯していますか？(赤色に点灯している場合は、モニター本体側の電源ボタンを押してください。) 音声が出ない。
① ビデオ入力・VGA 入力の際音声ケーブルは接続されていますか？HDMI 接続の際、HDMI 端子は接続されていますか？(P.4、P.5 参照) ② リモコン、又は、本体のボリュームボタンから音量を上げてください。(P.4、参照)または、本体のダイヤル式メニューボタンを左右に動かし、音量を
調整してください。 映像がでない。
① 接続した機器(出力)での入力設定になっていますか？入力設定切替ボタンより、入力設定を合わせてください。(P.3 参照) ② ケーブルはきちんと接続されていますか？(P.4、P.5 参照)
映像は出るが、変な色合いで表示される。 ① 輝度やコントラストは正常に設定されていますか？本体の輝度・コントラスト等より調節を行ってください。(P.7 参照) ② または、設定画面よりリセットを行ってください。(P.7 参照) 電源を付けてもすぐ画面が消える。 ① 接続した機器(出力)での入力設定になっていますか？(P.3～P.5 参照) ② 外部機器よりモニターへの出力はされていますか？ リモコンが動作しない。 試供品のボタン電池が消耗している場合があります。電池（CR-2025）を交換してください。 HDMI 入力時、映像が画面に収まらない。 映像表示時に本体もしくはリモコンの「MENU」 ボタンを 5 秒程度長押しし、モニターが青い画面になった時点で「MENU」ボタンを離してください。映 像表示が全画面に収まるように調整されます。 タッチパネルが認識しない。 ① ドライバは正しくインストールされていますか？インストールが完了していない場合、アンインストールをし、再度インストールを行ってください。 ② USB ケーブル、また、その他のケーブルが正しく接続されていますか？ タッチした場所と異なる場所が反応する。 ① キャリブレーションを行い、タッチ位置の修正を行ってください。(P.11 参照) ② タッチ位置の設定は正しく行われていますか？(P.11、P.12 参照) ※タッチパネル機能は Windows 7/8/8.1/10 のみサポート対象となります。その他の OS につきましてはサポート対象外とさせて頂きます。何卒ご了承く ださい。※Windows は米国 Microsoft Corporation の米国およびその他の国における登録商標です。
※HDMI 入力時に映像が収まらない場合について HDMI 入力時、映像がモニター全画面に収まらない場合は、映像表示時に本体もしくはリモコンの「MENU」 ボタンを 5 秒程度長押し し、モニターが青い画面になった時点で「MENU」ボタンを離してください。映像表示が全画面に収まるように調整されます。 ※アスペクト比がワイド比率でのモニターへの表示について 当製品は液晶パネルのアスペクト比が 4:3 となっており、映像をワイド比率の 16:9 で入力をされても、モニター側で 4:3 に引き伸ばして表示を行います。 □サポートについて
サポート専用ダイヤル
TEL ： 03-6388-9165 受付時間 ： 月～金 9:00～17:00 ※祝祭日、年末年始を除く サポート専用ダイヤルにお電話される前に・・・ お問合せの前に以下内容をご確認下さい。 ・FAQ ・弊社製品の型番 ・ご質問内容（症状） ※可能な限りお電話しながら操作可能な状態でご連絡下さい。 本製品は日本国内での対応となります。国外での使用に関して発生した不具合に関してはいかなる責任も負いかねます。 また日本国外からの問い合わせ、技術サポートは行っておりません。16
技術的なお問い合わせはできる限り本票を使用して下さい。
お手数ですが、A4 拡大コピーを取られてからご利用下さい。
できる限り FAX をご利用下さい。 FAX：03-5213-5323
依頼日： 年 月 日
商品名：HDCP 対応 9.7 型業務用液晶ディスプレイ LCD97(W)/ タッチパネル搭載モデル LCD97T(W)
ご氏名： ご購入日： 年 月 日
フリガナ： ご購入店：
ご住所： シリアル No：
TEL： FAX：
メールアドレス：
お問い合わせ内容：
回答： 担当：
問い合わせ票
(なるべく詳しくお書き下さい)
使用パソコン環境
メーカー：
型番：
CPU：
OS：
サウンドカード：
他カード：
保証書
商品名 HDCP 対応 9.7 型業務用液晶モニター LCD97(W)/ タッチパネル搭載モデル LCD97T(W) シリアル No. 保証期間 ご購入日 年 月 日より1 年間
フリガナ ご氏名 様 フリガナ ご住所 〒 ご連絡先TEL
FAX
メールアドレス
販売元株式会社エーディテクノ
〒102-0074 東京都千代田区九段南 2 丁目 3 番 10 号
TEL:03-5213-3855 FAX:03-5213-5323 メールアドレス:[email protected]
販売店様欄 ※必ずご記入ください。 店名 住所
㊞
〒 ご連絡先TEL
FAX
保証規定 1. お客様の正常な使用状態で、万一故障した場合は保証規定に基づき無償修理致します。 2. 保証期間中でも以下に該当する場合は有償修理とさせて頂きます。 a）シリアルナンバーまたは代替書面の提示が無い場合。 b）お買い上げ後の輸送、移動時の落下などにより生じた故障、損傷、損失、紛失の場合 c）火災、地震、水害、落雷、その他の天災地変及び公害、異常電圧、指定外の使用電源（電圧、周波数）に起因する故障、損傷の場合 d）使用方法の誤り、当社以外での修理・調整・改造等を行った場合 e）接続している他の機器の不具合により本製品に故障等を生じた場合 3. 保証内容は本体及び、付属品（消耗品を除く）です。 4. 製品の保証期間は、ご購入日より 1 年間となります。 1 年以内に修理を行った場合においても保証期間はご購入より 1 年間となります。 5. 以下に該当しない環境範囲内にて本製品使用で発生した故障は保証致しかねます。 動作温度（0℃～50℃）保存温度（-20℃～60℃）6. 本保証は、日本国内での対応となります。This warranty is valid only in Japan. 7. 本製品は、日本国外での技術サポートは行っておりません。
