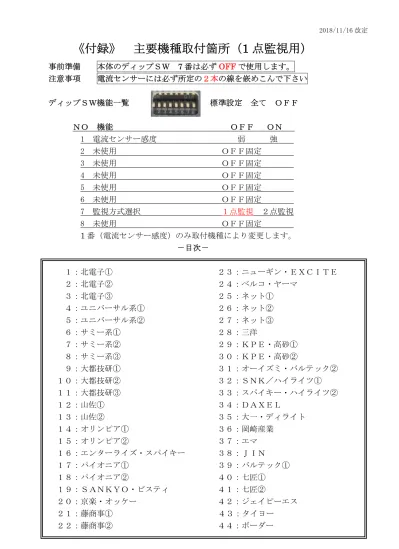

《付録》 主要機種取付箇所（1 点監視用）
事前準備 本体のディップＳＷ 7 番は必ずOFFで使用します。 注意事項 電流センサーには必ず所定の２本の線を嵌めこんで下さい ディップＳＷ機能一覧 標準設定 全て ＯＦＦ ＮＯ 機能 ＯＦＦ ＯＮ 1 電流センサー感度 弱 強 2 未使用 ＯＦＦ固定 3 未使用 ＯＦＦ固定 4 未使用 ＯＦＦ固定 5 未使用 ＯＦＦ固定 6 未使用 ＯＦＦ固定 7 監視方式選択 １点監視 ２点監視 8 未使用 ＯＦＦ固定 1 番（電流センサー感度）のみ取付機種により変更します。 －目次－ １：北電子① ２３：ニューギン・ＥＸＣＩＴＥ ２：北電子② ２４：ベルコ・ヤーマ ３：北電子③ ２５：ネット① ４：ユニバーサル系① ２６：ネット② ５：ユニバーサル系② ２７：ネット③ ６：サミー系① ２８：三洋 ７：サミー系② ２９：ＫＰＥ・高砂① ８：サミー系③ ３０：ＫＰＥ・高砂② ９：大都技研① ３１：オーイズミ・バルテック② １０：大都技研② ３２：ＳＮＫ／ハイライツ① １１：大都技研③ ３３：スパイキー・ハイライツ② １２：山佐① ３４：ＤＡＸＥＬ １３：山佐② ３５：大一・ディライト １４：オリンピア① ３６：岡崎産業 １５：オリンピア② ３７：エマ １６：エンターライズ・スパイキー ３８：ＪＩＮ １７：パイオニア① ３９：バルテック① １８：パイオニア② ４０：七匠① １９：ＳＡＮＫＹＯ・ビスティ ４１：七匠② ２０：京楽・オッケー ４２：ジェイピーエス ２１：藤商事① ４３：タイヨー ２２：藤商事② ４４：ボーダー１：北電子① ディップＳＷ 標準 例）アイムジャグラーＥＸ・ジャンキージャグラー 等の筐体 ２：北電子② ディップＳＷ 標準 例）ニューアイム・ＧＯＧＯ・ミラクル・ハッピー・マイジャグⅢ・ＥＸ-ＫＡ・スーパーミラクル 等 ３：北電子③ ディップＳＷ 標準 例）ダンジョン・マイジャグⅣ・ゾンビですか・アイムＥＸ－ＡＥ・廻るピンクドラム・ＥＸアニバーサリー・ファンキー 等 主基板フラットケーブル 50P 赤から数えて36・37 番 主基板フラットケーブル 50P 赤から数えて36・37 番 主基板フラットケーブル 50P 赤から数えて46・4７番 マイジャグラーⅣのみ本体の ディップSW 1 番を ON に
４：ユニバーサル系① ディップＳＷ 標準 例）デュエルドラゴンプラス・まどマギＡ・沖ドキ！・ハナビ・バジⅢ・パックマン・ゆるせぽね・ﾊｲｽｸｰﾙフリート・ ファミスタ・アレックス 等 ５：ユニバーサル系② ディップＳＷ 標準 例）ミリオンゴッドシリーズ（神々の凱旋も含む）・バジリスク・鬼の城・やじきた道中記乙・シャドウハーツⅡ 等の筐体 ６：サミー系① ディップＳＷ 標準 例）北斗の拳・モンスターハンター（ロデオ）・新鬼武者・獣王 等の筐体 セレクターからの出力線 緑・白 中継基板からのフラットケーブル 灰から数えて23・24 番 主 基 板 フ ラ ッ ト ケ ー ブ ル 50P 赤から数えて40・41 番 パックマン・ゆるせぽねはコネク ター左から2・3 番目の黒・黒
７：サミー系② ディップＳＷ 標準 例）強敵・北斗偽・修羅・エウレカＡＯ・攻殻・獣王覚醒・蒼き鋼 ・コードギアスＣＣ・ヴァルキュリア・修羅羅刹 ver 等 ８：サミー系③ ディップＳＷ 標準 例）チェインクロニクル・A-SLOT ツインエンジェルＢＲＥＡＫ・パチスロディスクアップ・北斗の拳 新伝説創造・ ツインエンジェルＢＲＥＡＫ 等 ９：大都技研① ディップＳＷ 標準 例）忍魂～烈火・吉宗・捕われの爺・吉宗～極・ジャッカスチーム・ＳＨＡＫＥⅢ/ＳＩＤＥ-Ａ・ケロロ軍曹 等 主 基 板 フ ラ ッ ト ケ ー ブ ル 50P 赤から数えて41・42 番 主 基 板 フ ラ ッ ト ケ ー ブ ル 50P 赤（下）から数えて43・48 番 セレクターからの出力線 右から2・3 番
１０：大都技研② ディップＳＷ 標準 例）押忍！サラ番・秘宝伝～伝説/LAST・まつりば！・バガナックルー・クレア・３×３ＥＹＥＳ・忍魂 暁 等 １１：大都技研③ ディップＳＷ １番をON 例）秘宝伝Rev・押忍！番長３・政宗2・盗忍！剛衛門・押忍！番長Ａ・クレアの秘宝伝～女神の･･･・ＨＥＹ！鏡 等 １２：山佐① ディップＳＷ 標準 例）モンキーターン･鉄拳・豪炎高校・キン肉マン・キュロゴス２ 等の筐体 フラットケーブル 写真の位置で の下段赤線から数えて28・29番 パネル側８P コネクター 上段 左から2 番目（茶）と上段 右端（茶） の延長上の線 セレクターからの出力 線 セレクターからの出力線 上から2・3 番
１３：山佐② ディップＳＷ 標準 例）スーパープラネットＳＰ・リノシリーズ・スープラ・テトラ・セイクリッド7・ワンダー・ＳＰⅡ・ゴッドイーター2・ ＨＳＯデッド・ハイカ101 等 １４：オリンピア① ディップＳＷ 標準 例）主役は銭形２・戦国乙女・カウボーイビバップ・黄門ちゃま喝・麻雀物語３・めぞん一刻桜の下で 等の筐体 １５：オリンピア② ディップＳＷ 標準 例）戦国乙女 TYPE-A+・ルパン三世シリーズ・南国シリーズ・黒神・ガールフレンド仮・亜人・乙女マスタ・不二子Ａ・ 黄門ちゃまＶ 等 セレクターからの出力線 ４・５番 （青・茶）9 番にも茶線があるので、 ご注意下さい。 セレクターからの出力線 ４・５番 （青・茶）9 番にも茶線があるので、 ご注意下さい。 セレクターからの出力線 青・茶
１６：エンターライズ ディップＳＷ 標準 例）恐竜戦線・月下雷鳴・バイオ６・ストリートＦ・デビルクロス・逆転裁判・リベレーション・ロックマン 等 １７：パイオニア① ディップＳＷ 標準 例）サンサンハナハナ３０ 等の筐体 １８：パイオニア② ディップＳＷ 標準 例）ツインドラゴンハナハナ 30・ニューキングハナハナ 30・沖縄フェスティバル 30・ハナハナホウオウ 30・スーパーオアシス ・グレートキング 等 セレクターからの出力線 灰・白 扉側フラットケーブル50P 赤から数えて 8・9 番
１９：ＳＡＮＫＹＯ・ビスティ ディップＳＷ 標準 例）エヴァシリーズ・ガンダム覚醒/Z・マクロス３・アクエＥＶＯＬ・ゴルゴ 13Ｓ・マイケルＪ・T イクリプス 等 ２０：京楽・オッケー ディップＳＷ １番をＯＮ 例）必殺仕事人・ＡＫＢ48・テラフォーマーズ・水戸黄門・アベンジャーズ・サイコパス・仮面 BLACK・ウルトラセブン 等 ２１：藤商事① ディップＳＷ 標準 例）リング呪いの７日間・アレジン・地獄少女・緋弾のアリア・ロリポップ・呪怨・貞子VS 伽椰子・美ラメキ 等 セレクターからの出力線 赤・緑 主基板36P 上段左から 4 番 下段左から3 番 セレクターからの出力線 ４・５番 （青・茶）9 番にも茶線があるので、 ご注意下さい。
２２：藤商事② ディップＳＷ 標準 例）リング 終焉の刻・地獄少女 宵伽・世界でいちばん・ＦＡＩＲＹ ＴＡＩＬ 等 ２３：ニューギン・EXCITE ディップＳＷ 標準 例）らんま 1/2W・花の慶次シリーズ・貞子３Ｄ・モモチャン・恵比寿マスカッツ・信長創造Ｚ・烈火の炎・ガールズガンズＧ ・ロンパ 等 ２４：ベルコ・ヤーマ ディップＳＷ 標準 例）ビンゴシリーズ・トラッド・鬼浜～愛・紅き魂は桜の如く・まめ・ちゃぶ台返し・ビンゴリバース 等 扉側フラットケーブル50P 赤から数えて12・13 番 セレクターからの出力線 茶・黄 セレクターへのコネクター 10P 白から数えて 4・5 番青茶 10P コネクターはこちら セレクターからの出力線10Ｐ 上から4 番・５番（黒・黒）
２５：ネット① ディップＳＷ 標準 例）モグモグ風林火山・シンデレラブレイド・ビキニパイ２ 等の筐体 ２６：ネット② ディップＳＷ 標準 例）シンデレラブレイド 1＆２・十字架３・プリシラ・凪のあすから・賞金首 2・熊酒場 2・ＧＡＴＥ・闇芝居 等の筐体 ２７：ネット③ ディップＳＷ 標準 例）十字架４・スーパーブラックジャック２・ドリスタせかんど・シンデレラブレイド３ 等の筐体 セレクターからの出力線 赤・緑 セレクターからの出力線 下から数えて（灰） 2・3 番 セレクターからの出力線 赤・橙 十字架3・プリシラは左から 2・3 番目黒
２８：三洋 ディップＳＷ 標準 例）聖闘士星矢・００９・大海T-ARA・魔法リリカル・ヤッターマン・海皇覚醒・笑う～笑撃のドーン・沖海2/4 等の筐体 ２９：ＫＰＥ・高砂① ディップＳＷ 標準 例）ガンソード・乙女魂・サイレントヒル・麻雀格闘倶楽部２・ＧＩ優駿倶楽部・防空少女・ラッキーベガス・マジハロ6 等 ３０：ＫＰＥ・高砂② ディップＳＷ 標準 例）メタルギア ソリッド スネークイーター・悪魔城ドラキュラ～ロードオブシャドウ～・戦国コレクション3 扉側ＣＮ２ 白から数えて 6・9 番（黄・黒） セレクターからの出力線 ４・５番 （青・茶）9 番にも茶線があるので、 ご注意下さい。 13Ｐコネクター左ら数えて 5・8 番（黄・黒）
３１：オーイズミ・バルテック② ディップＳＷ １番をＯＮ 例）ストライクウィッチーズ・想定科学・閃乱カグラ・乱嵐エイサ・Ｄクルーン・ロボットガールズ 等の筐体 ３２：ＳＮＫプレイモア／ハイライツ① ディップＳＷ 標準 例）サムライスピリッツ～剣豪八番勝負～・餓狼伝説ＰＲＥＭＩＵＭ・コブラS・シスタークエスト・しすくえ 等の筐体 ３３：スパイキー・アリストクラート・ハイライツ② ディップＳＷ 標準 例）巨人の星Ｖ・絶対衝激Ⅱ・神の左手・トロピカルKISS・超ＧＡＮＴＺ・グレンラガン極・花人 等 セレクターからの出力線 青・茶 セレクターからの出力線 上から2・3 番 セレクターからの出力線 ４・５番（青・茶） 9 番にも茶線があるので、ご注意下さい。 超ＧＡＮＴＺはこのコネクター線です グレンラガン極
３４：ＤＡＸＥＬ ディップＳＷ 標準 例）プリズムナナ・サムライガールズ・ミルキィホームズ・ウィッチクラフト・空のおとしもの・結城友奈 等 ３５：大一・ディライト ディップＳＷ １番をＯＮ ３６：岡崎産業 ディップＳＷ 標準 例）ひぐらし絆・おそ松さん・織田信奈の野望 等 ３７：エマ ディップＳＷ 標準 ３８：ＪＩＮ ディップＳＷ 標準 例）夜勤病棟壱 等の筐体 セレクターからの出力線ケーブル10P 白から数えて4・5 番 セレクターからの出力線 ４・５番（青・茶） 9 番にも茶線があるので、ご注意下さい。 扉側フラットケーブル50P 赤から数えて39・40 番 セレクターからの出力線 緑・黄 セレクターからの出力線 灰・白
４０：七匠① ディップＳＷ １番をＯＮ ４３：タイヨー ディップＳＷ 標準 ４１：七匠 ディップＳＷ 標準 ４２：ＪＰＳ ディップＳＷ １番をＯＮ ４４：ボーダー ディップＳＷ １番をＯＮ ３９：バルテック① ディップＳＷ 標準 例）一騎当千 XX・氷川きよし 等の筐体 例）ベルセルク・ウルトラマン・バルタン星人 例）ヴァーミリオン・刃牙Ｎ・討鬼伝・ラグーン3 例）ドリームジャンボ・ハクション大魔王 等 例）バビロン・コクッチーマスターズ 等 例）鬼若弁慶・雷雷弁慶 扉側フラットケーブル50P 赤線から数えて38・39 番 セレクターからの出力線 青・茶 9 番にも茶線があるので、ご注意下さい。 7Ｐコネクター 左から 3・4 番 橙・黄 ＣＮ5 4Ｐコネクター 左から2・3 番 灰・灰 セレクターからの出力線 青・茶 9 番にも茶線があるので、ご注意下さい。 ヴァーミリオンは同位置 10P コネクタ ー・左から６・7 番目（黒） 主基板フラットケーブル 赤から37 番・39 番
