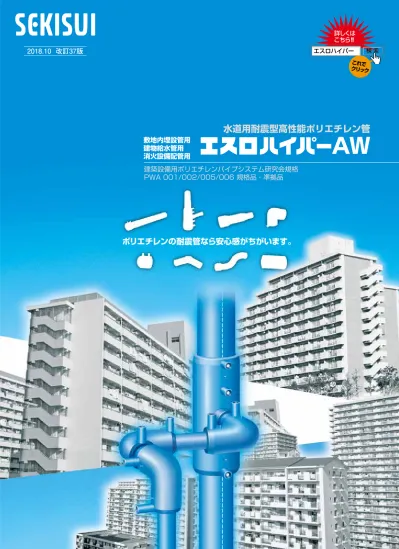

建物配管用ｴｽﾛﾊｲﾊﾟｰAWｶﾀﾛｸﾞ

水道用耐震型高性能ポリエチレン管

建築設備用ポリエチレンパイプシステム研究会規格

PWA 001/002/005/006 規格品・準拠品

敷地内埋設管用

建物給水管用

消火設備配管用

詳しくは

こちら!！

！

エスロハイパー

検 索

検 索

これで

クリック

不許転載

2005年 7月　初　 版

2018年 10月　改訂37版

建物配管用エスロハイパーAW

カタログ

積水化学工業株式会社

＊印刷のため製品の色調は実物とは異なる場合があります。 ＊記載事項は予告なく変更する場合があります。

ポリエチレンの耐震管なら安心感がちがいます。

2018.10 改訂37版

「敷地内埋設配管」から「ピット内横引き管」、

「給水立て管」、

「メーター部」まで耐食性・耐震性に優れたオール樹脂管路を実現。

給水はオール耐震樹脂の

一体化ライン！

　近年、住戸内配管（専用部）は樹脂管が進み、耐食性や施工性等が格段に向上しておりますが、ピット内や立て管などの共用部配管

は、防火区画貫通に関する法規制や長年の実績などから金属管が多く使用されております。一方、水道用高性能ポリエチレン管（エス

ロハイパー）は、これまで耐久性、耐食性、耐震性から水道本管（配水管）として豊富な採用実績と高い評価を得てまいりました。

　エスロハイパーを建物給水管として開発・実用化を検討するに当たっては『独立行政法人 都市再生機構』様と『建築設備用ポリエチ

レンパイプシステム研究会（旧配水用ポリエチレン管協会）』との共同研究として、様々な実験検証を行ってまいりました。その結果、信

頼性や施工性・コスト的にも優れた新しい給水システムを実現することが出来ました。

エスロハイパーAWの特長

エスロハイパーAWの品揃え一覧

エスロハイパーAWの品揃え・規格

関連商品

エスロハイパーAW「免震継手」

P.3

P.7

P.10

P.23

P.25

コンテンツ

ピット配管

給水立て管

埋設配管

10

ページ

10

_ページ

防火区画貫通はフィブロックを

巻きつけるだけの簡単施工！

熱膨張性耐火シート フィブロックの使用で 防火区画貫通が可能になりました。

P.33

P.39

P.41

P.41

P.48

エスロヒート地中熱

配管・支持方法および機器との接続

エスロハイパーAWの水理特性

エスロハイパーAWの施工手順

EF接合の工具

21

ページ

10

ページ

埋設消火管

29

ページ

「公共住宅建設工事共通仕様書」、

「公共住宅機械設備工事積算基準」

（平成25年度版）で

水道配水用ポリエチレン管

および

給水用高密度ポリエチレン管

が

規格として掲載されています。

（呼び径50～200 PWA001、PWA002） （呼び径20～75 PWA005、PWA006）

エスロハイパーAWの使用条件

● 使用圧力 ： 給水用途　最高許容圧力1.0MPa

消火用途　最高使用圧力1.2MPa

● 使用温度 ： 40℃以下

※40℃は給水管周囲の気温上昇を想定したもので、40℃ 　以下であっても熱源器により昇温される管路では使用し 　ないでください。

埋設配管、給水立て管、ピット・天井配管、埋設消火管には

耐食性・耐震性に優れた信頼の

パイプシャフト内

給水立て管

10

ページ

埋設配管

外構配管

10

ページ チーズ分岐付近

ピット・天井配管

10

ページ 埋設消火配管

埋設消火管

29

ページ 構造物耐震システム

建物導入部

27

ページ

免震継手

25

ページ エスロヒート地中熱

地中熱採熱管

33

ページ

免震継手

25

ページ

地中熱採熱管

33

ページ

建物導入部

27

ページ

免震継手（横配管タイプ 呼び径：75）

天井配管

10

ページ

※保温が必要です。

「敷地内埋設配管」から「ピット内横引き管」、

「給水立て管」、

「メーター部」まで耐食性・耐震性に優れたオール樹脂管路を実現。

給水はオール耐震樹脂の

一体化ライン！

　近年、住戸内配管（専用部）は樹脂管が進み、耐食性や施工性等が格段に向上しておりますが、ピット内や立て管などの共用部配管

は、防火区画貫通に関する法規制や長年の実績などから金属管が多く使用されております。一方、水道用高性能ポリエチレン管（エス

ロハイパー）は、これまで耐久性、耐食性、耐震性から水道本管（配水管）として豊富な採用実績と高い評価を得てまいりました。

　エスロハイパーを建物給水管として開発・実用化を検討するに当たっては『独立行政法人 都市再生機構』様と『建築設備用ポリエチ

レンパイプシステム研究会（旧配水用ポリエチレン管協会）』との共同研究として、様々な実験検証を行ってまいりました。その結果、信

頼性や施工性・コスト的にも優れた新しい給水システムを実現することが出来ました。

エスロハイパーAWの特長

エスロハイパーAWの品揃え一覧

エスロハイパーAWの品揃え・規格

関連商品

エスロハイパーAW「免震継手」

P.3

P.7

P.10

P.23

P.25

コンテンツ

ピット配管

給水立て管

埋設配管

10

ページ

10

ページ

防火区画貫通はフィブロックを

巻きつけるだけの簡単施工！

熱膨張性耐火シート フィブロックの使用で 防火区画貫通が可能になりました。

P.33

P.39

P.41

P.41

P.48

エスロヒート地中熱

配管・支持方法および機器との接続

エスロハイパーAWの水理特性

エスロハイパーAWの施工手順

EF接合の工具

21

ページ

10

ページ

埋設消火管

29

ページ

「公共住宅建設工事共通仕様書」、

「公共住宅機械設備工事積算基準」

（平成25年度版）で

水道配水用ポリエチレン管

および

給水用高密度ポリエチレン管

が

規格として掲載されています。

（呼び径50～200 PWA001、PWA002） （呼び径20～75 PWA005、PWA006）

エスロハイパーAWの使用条件

● 使用圧力 ： 給水用途　最高許容圧力1.0MPa

消火用途　最高使用圧力1.2MPa

● 使用温度 ： 40℃以下

※40℃は給水管周囲の気温上昇を想定したもので、40℃ 　以下であっても熱源器により昇温される管路では使用し 　ないでください。

埋設配管、給水立て管、ピット・天井配管、埋設消火管には

耐食性・耐震性に優れた信頼の

パイプシャフト内

給水立て管

10

ページ

埋設配管

外構配管

10

ページ チーズ分岐付近

ピット・天井配管

10

ページ 埋設消火配管

埋設消火管

29

ページ 構造物耐震システム

建物導入部

27

ページ

免震継手

25

ページ エスロヒート地中熱

地中熱採熱管

33

ページ

免震継手

25

ページ

地中熱採熱管

33

ページ

建物導入部

27

ページ

免震継手（横配管タイプ 呼び径：75）

天井配管

10

ページ

※保温が必要です。

従来配管（金属管）では成し得なかった、

を

耐久性

■

管体独自の可とう性とEF接合により地震に強い一体管路を構築。

■

エスロハイパーAW「免震継手」登場で、免震構造の建物にも対応。

■

埋設配管（エスロハイパーAW）では、2003年宮城県北部地震、

　 2004年新潟県中越地震、2007年新潟県中越沖地震、2011年東北地方

　 太平洋沖地震

※

_{、2016年熊本地震で被害件数がゼロ。}

● _{50年クリープ強度（内圧クリープ性能）} ● _{耐脈動水圧性能（脈動、WH）}

優れた長期耐久性

被害ゼロ

！

30cmの強制変位もクリア！

30cmの強制変位もクリア！

■せん断試験

水道ビジョン（厚生労働省2004）に耐震管

として定義

※水道ビジョンとは水道の将来について

※津波被害は除く。

管体の軽量化

鋼管の約1/6

保温レスが可能

接合が1箇所のみ

樹脂管による断熱性

※1 ※2

枝付片受直管

枝付片受直管

施工時間短縮

EF接合

EF接合

オール樹脂管路で達成！

耐久性

耐震性

省力化

錆びた金属管の内部

ポリエチレン管の採用で

錆びなし

！

漏れなし

！

省力化

耐震性

埋設配管で実績をつんだ

水道用耐震型高性能ポリエチレン管

を採用

信頼のEF接合、軽量・柔軟な管材、保温レス可能により

施工工数の省力化 トータルコスト削減

と

■

信頼性が高く熟練不要のEF接合により、スピーディな施工が可能。

■

軽量かつ柔軟なポリエチレン管により、施工性が大幅アップ。

■

ねじ切りや接着が不要。改修工事でもシール材・油・接着剤で現場を汚しません。

トータルコスト削減

エスロハイパーのメリット

他にもこんな

用途が…

建物内配管

PE100：内圧クリープ試験50年後の円周応力が10MPa（100kg /cm2）以上のものを PE100と言います。

従来の配管内

水道用耐震型高性能ポリエチレン管内

赤水など

きれいな水

なめらかなため

汚れが着きにくい

サビや汚れ

腐食しない

P.5

参照

こんな効果も！

赤水の心配なし！

■

錆びることのない高性能ポリエチレン（PE100）を使用。赤水の心配なし！

■

酸・アルカリに強く腐食性土壌や海岸付近の塩害地域でも腐食の発生なし！

■

電気絶縁性にも優れ、鉄道付近でも電食の心配なし！

給水立て管

としての

メリット

酸 アルカリ 電気（迷走電流）

日常生活に

密接してるのね

オフィスビル・ショッピングセンター

病 院

さらに！

ホテル

※1. 使用条件・地域により保温が必要な場合がありますので別途ご相談ください。また、天井配管、水温が低い水源を使用する配管、及び寒冷地等では原則保温が必要と なりますのでご注意ください。 ※2. 立て管の1フロアにおける接合箇所。

※ 使用条件により保温が必要

な場合がありますので別途

ご相談ください。

冷 却 水 管

※ 詳細は別途「クウチョウハイパーCH

カタログ」をご参照ください。

クウチョウハイパーCH

冷 温 水 管

エスロハイパーAWの特長

従来配管（金属管）では成し得なかった、

を

耐久性

■

管体独自の可とう性とEF接合により地震に強い一体管路を構築。

■

エスロハイパーAW「免震継手」登場で、免震構造の建物にも対応。

■

埋設配管（エスロハイパーAW）では、2003年宮城県北部地震、

　 2004年新潟県中越地震、2007年新潟県中越沖地震、2011年東北地方

　 太平洋沖地震

※

_{、2016年熊本地震で被害件数がゼロ。}

● _{50年クリープ強度（内圧クリープ性能）} ● _{耐脈動水圧性能（脈動、WH）}

優れた長期耐久性

被害ゼロ

！

30cmの強制変位もクリア！

30cmの強制変位もクリア！

■せん断試験

水道ビジョン（厚生労働省2004）に耐震管

として定義

※水道ビジョンとは水道の将来について

※津波被害は除く。

管体の軽量化

鋼管の約1/6

保温レスが可能

接合が1箇所のみ

樹脂管による断熱性

※1 ※2

枝付片受直管

枝付片受直管

施工時間短縮

EF接合

EF接合

オール樹脂管路で達成！

耐久性

耐震性

省力化

錆びた金属管の内部

ポリエチレン管の採用で

錆びなし

！

漏れなし

！

省力化

耐震性

埋設配管で実績をつんだ

水道用耐震型高性能ポリエチレン管

を採用

信頼のEF接合、軽量・柔軟な管材、保温レス可能により

施工工数の省力化 トータルコスト削減

と

■

信頼性が高く熟練不要のEF接合により、スピーディな施工が可能。

■

軽量かつ柔軟なポリエチレン管により、施工性が大幅アップ。

■

ねじ切りや接着が不要。改修工事でもシール材・油・接着剤で現場を汚しません。

トータルコスト削減

エスロハイパーのメリット

他にもこんな

用途が…

建物内配管

PE100：内圧クリープ試験50年後の円周応力が10MPa（100kg /cm2）以上のものを PE100と言います。

従来の配管内

水道用耐震型高性能ポリエチレン管内

赤水など

きれいな水

なめらかなため

汚れが着きにくい

サビや汚れ

腐食しない

P.5

参照

こんな効果も！

赤水の心配なし！

■

錆びることのない高性能ポリエチレン（PE100）を使用。赤水の心配なし！

■

酸・アルカリに強く腐食性土壌や海岸付近の塩害地域でも腐食の発生なし！

■

電気絶縁性にも優れ、鉄道付近でも電食の心配なし！

給水立て管

としての

メリット

酸 アルカリ 電気（迷走電流）

日常生活に

密接してるのね

オフィスビル・ショッピングセンター

病 院

さらに！

ホテル

※1. 使用条件・地域により保温が必要な場合がありますので別途ご相談ください。また、天井配管、水温が低い水源を使用する配管、及び寒冷地等では原則保温が必要と なりますのでご注意ください。 ※2. 立て管の1フロアにおける接合箇所。

※ 使用条件により保温が必要

な場合がありますので別途

ご相談ください。

冷 却 水 管

※ 詳細は別途「クウチョウハイパーCH

カタログ」をご参照ください。

クウチョウハイパーCH

冷 温 水 管

エスロハイパーAWの特長

エスロハイパーAWの特長

■

管の接合はEF接合方式を採用しているため、管と継手が一体化します。

内圧1.0MPaで50年の耐久性

●EFソケットの施工

●EFソケットの構造

ターミナルピン

電熱線

インジケーター

●

長期耐久性の認証

●

内圧クリープ試験結果〔ISO TR 9080〕

世界の有力なPE100認定機関であるスウェーデンの “EXOVA社（旧Bodycote Polymer社）”で認証されました。

（備考）50年後の

◯

印がHoop Stress 10Mpa（≒100kgf/cm

2

_）以上の

ものをPE100と呼びます。

Ductile mode Brittle mode Mixed mode Under test Terminated 20 10 5 4 3 2 1 100 101 102 103 104 105 106 20℃ water/ water 60℃ water/ water 80℃ water/ water Time MPa Hoop stress

Standard method: ISO/TR 9080 Method I, Mmdel RI

σ

LCL=10.1MPa MRS=10MPa MEAN ＝ LTHS LCL 電熱線 ターミナルピン 電熱線 コネクター コールドゾーン インジケーターの隆起

EF接合

の

融着メカニズム

継手内に埋め込まれた電熱線に電流を流すことにより、

管表面と継手内面を同時に溶かして融着・接合します。

溶けた樹脂は体積が増加し、界面に圧力が生じて管と

継手は融着され、完全に一体化します。

●EF継手に組込まれた 　電熱線

1

2

3

4

面圧発生

電熱線発熱

終 了（融着後）

初 期（融着前）

毎分50mmの速さで管体長さの20％引張っても、接合部に異常がありません。

内水圧2.5MPa（25.5kgf/cm

2

_{）をかけた状態で30度曲げても接合部に異常が}

ありません。

内水圧2.5MPa（25.5kgf/cm

2

_{）をかけた状態で30cmの強制変位を与えても}

接合部に異常がありません。

引張試験

管体部、継手部の上を約10トンのバックホーを通過させても、管・継手

は復元します。

優れた強じん性を発揮。

EF接合を使用した管をパワーショベルで引き上げても管の割れや

接合部の抜けがありません。

柔軟性と接合部の強度が抜群。

内水圧試験

注意

_{上記写真は性能試験であり、実際の施工では行わないでください。}

EF

接合

とは

EF（電気融着）接合で、管路が一体化します。

結晶構造、結晶同士の結合力を両方高めた

高性能ポリエチレン樹脂PE100を採用。

高性能

ポリエチレン

樹脂

（PE100）

性能

試験

エスロハイパーAWの性能試験

デモ写真

デモ写真

試験前

試験後20％引張

デモ写真

注意

_{上記写真は性能試験であり、実際の施工では行わないでください。}

柔軟性があるため生曲げ配管が可能です。

緩やかな曲がりは管を生曲げすることにより配管できるため、

曲管の使用を減らして材料費と施工の手間を削減できます。

呼び径 外径D（mm）

許容曲げ半径（設計の目安）

65 76 50 60 75 89 100 114 125 140 150 165 200 216

■生曲げ配管について

呼び径150、曲げ半径25mでの

エスロハイパーAWの特長

■

管の接合はEF接合方式を採用しているため、管と継手が一体化します。

内圧1.0MPaで50年の耐久性

●EFソケットの施工

●EFソケットの構造

ターミナルピン

電熱線

インジケーター

●

長期耐久性の認証

●

内圧クリープ試験結果〔ISO TR 9080〕

世界の有力なPE100認定機関であるスウェーデンの “EXOVA社（旧Bodycote Polymer社）”で認証されました。

（備考）50年後の

◯

印がHoop Stress 10Mpa（≒100kgf/cm

2

_）以上の

ものをPE100と呼びます。

Ductile mode Brittle mode Mixed mode Under test Terminated 20 10 5 4 3 2 1 100 101 102 103 104 105 106 20℃ water/ water 60℃ water/ water 80℃ water/ water Time MPa Hoop stress

Standard method: ISO/TR 9080 Method I, Mmdel RI

σ

LCL=10.1MPa MRS=10MPa MEAN ＝ LTHS LCL 電熱線 ターミナルピン 電熱線 コネクター コールドゾーン インジケーターの隆起

EF接合

の

融着メカニズム

継手内に埋め込まれた電熱線に電流を流すことにより、

管表面と継手内面を同時に溶かして融着・接合します。

溶けた樹脂は体積が増加し、界面に圧力が生じて管と

継手は融着され、完全に一体化します。

●EF継手に組込まれた 　電熱線

1

2

3

4

面圧発生

電熱線発熱

終 了（融着後）

初 期（融着前）

毎分50mmの速さで管体長さの20％引張っても、接合部に異常がありません。

内水圧2.5MPa（25.5kgf/cm

2

_{）をかけた状態で30度曲げても接合部に異常が}

ありません。

内水圧2.5MPa（25.5kgf/cm

2

_{）をかけた状態で30cmの強制変位を与えても}

接合部に異常がありません。

引張試験

管体部、継手部の上を約10トンのバックホーを通過させても、管・継手

は復元します。

優れた強じん性を発揮。

EF接合を使用した管をパワーショベルで引き上げても管の割れや

接合部の抜けがありません。

柔軟性と接合部の強度が抜群。

内水圧試験

注意

_{上記写真は性能試験であり、実際の施工では行わないでください。}

EF

接合

とは

EF（電気融着）接合で、管路が一体化します。

結晶構造、結晶同士の結合力を両方高めた

高性能ポリエチレン樹脂PE100を採用。

高性能

ポリエチレン

樹脂

（PE100）

性能

試験

エスロハイパーAWの性能試験

デモ写真

デモ写真

試験前

試験後20％引張

デモ写真

注意

_{上記写真は性能試験であり、実際の施工では行わないでください。}

柔軟性があるため生曲げ配管が可能です。

緩やかな曲がりは管を生曲げすることにより配管できるため、

曲管の使用を減らして材料費と施工の手間を削減できます。

呼び径 外径D（mm）

許容曲げ半径（設計の目安）

65 76 50 60 75 89 100 114 125 140 150 165 200 216

■生曲げ配管について

呼び径150、曲げ半径25mでの

エスロハイパーAWの品揃え一覧

管

　

・

　

継

　

手

形　　状

20

25

30

40

50

65

75

100

125

150

200

掲載ページ

直管

10

EF受口付直管

10

EF枝付片受直管 ×20 ×20,25 ×20,25 ×20,25 ×20,25 ×20,25

10

EFソケット

11

EFレデューサ ×20 ×25 ×30 ×30,40

11

EF片受 レデューサ _{×50 ×75 ×100 ×150}

11

レデューサ ×20 ×20,25 ×20,25 ×50 ×50, ×65 ×75 ×100 ×100, ×125 ×150

11

EFチーズ ×20 ×20,25 ×20,25, 30 ×20,25, 30,40 ×20,25, 30,40, 50 ×20,25, 50,65 ×20,25, 40,50, 75 ×50,75, 100

12

EFロング 枝付チーズ ×20 ×20 ×20,25 ×20,25

12

EF異径チーズ ×25 ×20 ×30 ×20 ×40 ×20

12

EF片受チーズ ×75, 100, 150 ×75, 100, 150, 200

12

SPチーズ ×100, 125 ×75, 100, 150 ×75, 100, 150, 200

12

フランジ付 EF片受チーズ （G.F形） ×75,100 ×75, 100

13

SPフランジ付チーズ （G.F形） ×75 ×75, 100 ×75, 100 ×75, 100

13

フランジ付 EFチーズ （G.F形） ×75 ×75,100

14

EF90°エルボ ×20,25

14

EF45°エルボ

14

ベンド 11 1/4° 22 1/2° 45° 90°

15

EF片受ベンド 11 1/4° 22 1/2° 45°　90°

15

ショート ベンド45°

15

管

　

・

　

継

　

手

形　　状

20

25

30

40

50

65

75

100

125

150

200

掲載ページ

Sベンド

15

EF片受Sベンド

16

キャップ 差口型 差口型

16

S式ソフトシール 仕切弁

₁₆

フランジ短管 （G.F形）

₁₇

EFフランジ短管 （G.F形）

₁₇

EFサドル ×25 ×20, 25 50 ×20, 25 50 ×20, 25 50 ×50

₁₉

T形サドル ×25

19

EFサドル付分水栓 ×20, 25 ×20, 25 30 40 50 ×20, 25 30 40 50

19

EFスクリュージョイント オネジソケット

20

EFスクリュージョイント メネジソケット

20

EFスクリュージョイント 給水栓ソケット

20

EFスクリュージョイント ユニオンソケット

20

EFスクリュージョイント エラスジョイント

20

フィブロック エスロハイパー AW用

21

※SPチーズとSPフランジ付チーズは受注生産です。納期は、弊社営業所までお問い合わせください。 規 格 名 建築設備用ポリエチレンパイプシステム研究会規格 PWA001（・002） 水道配水用ポリエチレン管（・管継手） PWA005（・006） 給水用高密度ポリエチレン管（・管継手） 適 応 呼 び 径 50, 75, 100, 150, 200 20, 25, 30, 40, 50, 65, 75, 100, 125,150,200 材 質 高密度ポリエチレンPE100 管 外 径 鋼管と同等外径 各規格について

…品揃えあり

エスロハイパーAWの品揃え一覧

管

　

・

　

継

　

手

形　　状

20

25

30

40

50

65

75

100

125

150

200

掲載ページ

直管

10

EF受口付直管

10

EF枝付片受直管 ×20 ×20,25 ×20,25 ×20,25 ×20,25 ×20,25

10

EFソケット

11

EFレデューサ ×20 ×25 ×30 ×30,40

11

EF片受 レデューサ _{×50 ×75 ×100 ×150}

11

レデューサ ×20 ×20,25 ×20,25 ×50 ×50, ×65 ×75 ×100 ×100, ×125 ×150

11

EFチーズ ×20 ×20,25 ×20,25, 30 ×20,25, 30,40 ×20,25, 30,40, 50 ×20,25, 50,65 ×20,25, 40,50, 75 ×50,75, 100

12

EFロング 枝付チーズ ×20 ×20 ×20,25 ×20,25

12

EF異径チーズ ×25 ×20 ×30 ×20 ×40 ×20

12

EF片受チーズ ×75, 100, 150 ×75, 100, 150, 200

12

SPチーズ ×100, 125 ×75, 100, 150 ×75, 100, 150, 200

12

フランジ付 EF片受チーズ （G.F形） ×75,100 ×75, 100

13

SPフランジ付チーズ （G.F形） ×75 ×75, 100 ×75, 100 ×75, 100

13

フランジ付 EFチーズ （G.F形） ×75 ×75,100

14

EF90°エルボ ×20,25

14

EF45°エルボ

14

ベンド 11 1/4° 22 1/2° 45° 90°

15

EF片受ベンド 11 1/4° 22 1/2° 45°　90°

15

ショート ベンド45°

15

管

　

・

　

継

　

手

形　　状

20

25

30

40

50

65

75

100

125

150

200

掲載ページ

Sベンド

15

EF片受Sベンド

16

キャップ 差口型 差口型

16

S式ソフトシール 仕切弁

₁₆

フランジ短管 （G.F形）

₁₇

EFフランジ短管 （G.F形）

₁₇

EFサドル ×25 ×20, 25 50 ×20, 25 50 ×20, 25 50 ×50

₁₉

T形サドル ×25

19

EFサドル付分水栓 ×20, 25 ×20, 25 30 40 50 ×20, 25 30 40 50

19

EFスクリュージョイント オネジソケット

20

EFスクリュージョイント メネジソケット

20

EFスクリュージョイント 給水栓ソケット

20

EFスクリュージョイント ユニオンソケット

20

EFスクリュージョイント エラスジョイント

20

フィブロック エスロハイパー AW用

21

※SPチーズとSPフランジ付チーズは受注生産です。納期は、弊社営業所までお問い合わせください。 規 格 名 建築設備用ポリエチレンパイプシステム研究会規格 PWA001（・002） 水道配水用ポリエチレン管（・管継手） PWA005（・006） 給水用高密度ポリエチレン管（・管継手） 適 応 呼 び 径 50, 75, 100, 150, 200 20, 25, 30, 40, 50, 65, 75, 100, 125,150,200 材 質 高密度ポリエチレンPE100 管 外 径 鋼管と同等外径 各規格について

…品揃えあり

26 26 ×50 ×75 ×25 ×25, _40, 50 ×25, 50, 65 ×25, 40, 50, 75 ×50, 75, 100 ×100, 125 ×50, 65 ×100 29 200 150 125 100 65 75 50 29 29 30 30 30 30 30 30 ショートベンド EF片受90°ベンド EF受口付直管 31 31 31 31 31 31 31 32 32 32 （G形、F形） （G形、F形） （G形） （G形） （45°, 90°）（90°）（90°） （G形、F形） ×65（F形） （G形、 F形） （G形、 F形） （G形、 F形） （G形、 F形） （G形、 F形） （G形、 F形） ×75×75 ×75 ×75, 100 ×50, 75 ×50, 65 ×75, 150 ×100, 125 ×200 ×150 36 100 75 50 65 30 25 36 38 38 36 38 36 36 37 37 38 37 37 38 37 37 37 37 38

地

中

熱

用

管

・

継

手

100 75 50 65 30 25 ボアホール型用・ 基礎杭型用 地中熱交換器 水平埋設専用 地中熱交換器 EFソケット EFエルボ EF45°エルボ EF45°エルボ EFチーズ ユニオンソケット 媒介継手90° ユニオンエルボ 媒介継手60° ユニオンエルボ 媒介継手 ストレートユニオン 媒介継手ソケット インコア SPチーズ

…ボアホール型・基礎杭型の品揃え

…水平型の品揃え

T 形サドル オネジソケット メネジソケット ×25, 30 ×25, 30 ×30 28 28 100 75 50

耐

震

シ

ス

テ

ム

構造物耐震システム 標準穿孔タイプ 浅穿孔タイプ 200 150 125 100 65 75 50 SPキャップ オネジソケット

エスロハイパーAWの品揃え・規格

呼び径 単位：mm 有効長 （Z）（kg/本）参考質量梱包数（本） 品　番 受口外径_（D 受口内径_（d） H 管　厚_（t） 1） 受口長さ （　） 管外径 （D2） 25×20 30×20 40×20 65×20 50×25 50×20 40×25 65×25 75×20 47 57 57 64 64 80 80 100 100 117 AWE251 AWE302 AWE301 AWE403 AWE402 AWE504 AWE503 AWE655 AWE654 AWE756 34 42 42 48 48 60 60 76 76 89 2 2 2 2 2 2 2 2 2 2 3.4 3.9 3.9 4.4 4.4 5.5 5.5 7.0 7.0 8.1 112 117 117 120 120 130 130 140 140 147 34.4 42.4 42.4 48.4 48.4 60.5 60.5 76.6 76.6 89.7 42 46 46 46 46 52 52 60 60 65 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 1.2 1.7 1.8 2.2 2.2 3.5 3.5 5.6 5.6 7.6 30×25 Z t H D 1 _d D 2

● EF枝付片受直管

呼び径 単位：mm 品　番 長　さ_（L） 20 25 30 40 50 75 100 65 125 150 200 AW203 AW253 AW303 AW305 AW403 AW405 AW505 AW653 AW655 AW753 AW755 AW1H5 AW1Q5 AW1F5 AW2H5 AW255 5000 5000 5000 5000 5000 3120 AW205 5000 3120 5000 3120 5000 3120 5000 5000 5000 3120 管外径 （D） 管　厚（t） 近似内径（d） 27.0 3.4 19.6 34.0 3.4 26.6 42.0 3.9 33.6 48.0 4.4 38.5 89.0 8.1 71.7 114.0 165.0 216.0 15.0 19.7 91.9 112.9 133.3 174.4 参考質量 （kg/本）梱包数（本） 10 10 1.1 1.5 2.4 2.0 3.1 3.0 1.8 0.7 1.1 10 5 AW503 3120 _{60.0 48.2} 61.1 5 4.8 4.8 7.7 6.6 ₂ 2 10.5 2 1 1 1 17.2 25.9 35.6 61.3 3120 76.0 140.0 5.5 7.0 10.4 12.8 Ｌ d D t

● 直　管

150 200 呼び径 単位：mm 5000 有効長 (Ｚ) 基準寸法 （kg/本）参考質量 37.4 65.9 11.0 18.0 品　番 89.70 114.85 166.10 217.45 受口内径（d） 受口外径（D1） 205 266 117 147 100 158 65 80 受口長さ（ ） （備考）dの許容差は電熱線部の 平均内径の許容差を示します。 基準寸法 参考寸法 参考寸法 89.0 114.0 165.0 216.0 管外径（D2） 基準寸法 100 75 AWK755 AWK1H5 AWK1F5 AWK2H5 Z D 2 d D 1

● EF受口付直管

「敷地内埋設配管」から「ピット内横引き管」、「給水立て管」、「メーター部」まで

オール樹脂管路を実現。

コスト比較

■埋設配管

呼び径100 ライニング鋼管 SGP-VD

60％

26

34

51

49

施工費 材料費 施工費 材料費 120 100 80 60 40 20 0 比率 （ SGP-VD を 100 と し た 場合 ）

60％

■給水立て管

（ピット内配管～メーター部のトータル比較）

120

100

80

60

40

20

0

比率 （ SGP-VA を 100 と し た 場合 ） ライニング鋼管 SGP-VA ステンレス鋼管SUS

28

58

45

33

36

43

22

22

※工事費は公共住宅機械設備工事積算基準参照 ※材料費は建設物価相当で試算 配管工事 保温材工 配管材料費

・ポリエチレン管の採用で腐食の心配がありません。

・酸性・アルカリ性に強く、腐食性土壌や塩害地域でもOK！

・電食の心配もありません。

特　 長

耐久性

・耐震型高性能ポリエチレン管の高い柔軟性とEF接合に

より地震に強い一体管路を構築します。

・軽量なため取り扱いやすく、施工効率がアップします。

また、給水立て管では保温レスが可能

※

_です。

耐震性

施工性

※使用条件・地域により保温が必要な場合がありますので別途ご相談くだ さい。また、天井配管、水温が低い水源を使用する配管、及び寒冷地等で は原則保温が必要となりますのでご注意ください。

水道用耐震型高性能ポリエチレン管

NEW NEW NEW NEW

26 26 ×50 ×75 ×25 ×25, _40, 50 ×25, 50, 65 ×25, 40, 50, 75 ×50, 75, 100 ×100, 125 ×50, 65 ×100 29 200 150 125 100 65 75 50 29 29 30 30 30 30 30 30 ショートベンド EF片受90°ベンド EF受口付直管 31 31 31 31 31 31 31 32 32 32 （G形、F形） （G形、F形） （G形） （G形） （45°, 90°）（90°）（90°） （G形、F形） ×65（F形） （G形、 F形） （G形、 F形） （G形、 F形） （G形、 F形） （G形、 F形） （G形、 F形） ×75×75 ×75 ×75, 100 ×50, 75 ×50, 65 ×75, 150 ×100, 125 ×200 ×150 36 100 75 50 65 30 25 36 38 38 36 38 36 36 37 37 38 37 37 38 37 37 37 37 38

地

中

熱

用

管

・

継

手

100 75 50 65 30 25 ボアホール型用・ 基礎杭型用 地中熱交換器 水平埋設専用 地中熱交換器 EFソケット EFエルボ EF45°エルボ EF45°エルボ EFチーズ ユニオンソケット 媒介継手90° ユニオンエルボ 媒介継手60° ユニオンエルボ 媒介継手 ストレートユニオン 媒介継手ソケット インコア SPチーズ

…ボアホール型・基礎杭型の品揃え

…水平型の品揃え

T 形サドル オネジソケット メネジソケット ×25, 30 ×25, 30 ×30 28 28 100 75 50

耐

震

シ

ス

テ

ム

構造物耐震システム 標準穿孔タイプ 浅穿孔タイプ 200 150 125 100 65 75 50 SPキャップ オネジソケット

エスロハイパーAWの品揃え・規格

呼び径 単位：mm 有効長 （Z）（kg/本）参考質量梱包数（本） 品　番 受口外径_（D 受口内径_（d） H 管　厚_（t） 1） 受口長さ （　） 管外径 （D2） 25×20 30×20 40×20 65×20 50×25 50×20 40×25 65×25 75×20 47 57 57 64 64 80 80 100 100 117 AWE251 AWE302 AWE301 AWE403 AWE402 AWE504 AWE503 AWE655 AWE654 AWE756 34 42 42 48 48 60 60 76 76 89 2 2 2 2 2 2 2 2 2 2 3.4 3.9 3.9 4.4 4.4 5.5 5.5 7.0 7.0 8.1 112 117 117 120 120 130 130 140 140 147 34.4 42.4 42.4 48.4 48.4 60.5 60.5 76.6 76.6 89.7 42 46 46 46 46 52 52 60 60 65 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 1.2 1.7 1.8 2.2 2.2 3.5 3.5 5.6 5.6 7.6 30×25 Z t H D 1 _d D 2

● EF枝付片受直管

呼び径 単位：mm 品　番 長　さ_（L） 20 25 30 40 50 75 100 65 125 150 200 AW203 AW253 AW303 AW305 AW403 AW405 AW505 AW653 AW655 AW753 AW755 AW1H5 AW1Q5 AW1F5 AW2H5 AW255 5000 5000 5000 5000 5000 3120 AW205 5000 3120 5000 3120 5000 3120 5000 5000 5000 3120 管外径 （D） 管　厚（t） 近似内径（d） 27.0 3.4 19.6 34.0 3.4 26.6 42.0 3.9 33.6 48.0 4.4 38.5 89.0 8.1 71.7 114.0 165.0 216.0 15.0 19.7 91.9 112.9 133.3 174.4 参考質量 （kg/本）梱包数（本） 10 10 1.1 1.5 2.4 2.0 3.1 3.0 1.8 0.7 1.1 10 5 AW503 3120 _{60.0 48.2} 61.1 5 4.8 4.8 7.7 6.6 ₂ 2 10.5 2 1 1 1 17.2 25.9 35.6 61.3 3120 76.0 140.0 5.5 7.0 10.4 12.8 Ｌ d D t

● 直　管

150 200 呼び径 単位：mm 5000 有効長 (Ｚ) 基準寸法 （kg/本）参考質量 37.4 65.9 11.0 18.0 品　番 89.70 114.85 166.10 217.45 受口内径（d） 受口外径（D1） 205 266 117 147 100 158 65 80 受口長さ（ ） （備考）dの許容差は電熱線部の 平均内径の許容差を示します。 基準寸法 参考寸法 参考寸法 89.0 114.0 165.0 216.0 管外径（D2） 基準寸法 100 75 AWK755 AWK1H5 AWK1F5 AWK2H5 Z D 2 d D 1

● EF受口付直管

「敷地内埋設配管」から「ピット内横引き管」、「給水立て管」、「メーター部」まで

オール樹脂管路を実現。

コスト比較

■埋設配管

呼び径100 ライニング鋼管 SGP-VD

60％

26

34

51

49

施工費 材料費 施工費 材料費 120 100 80 60 40 20 0 比率 （ SGP-VD を 100 と し た 場合 ）

60％

■給水立て管

（ピット内配管～メーター部のトータル比較）

120

100

80

60

40

20

0

比率 （ SGP-VA を 100 と し た 場合 ） ライニング鋼管 SGP-VA ステンレス鋼管SUS

28

58

45

33

36

43

22

22

※工事費は公共住宅機械設備工事積算基準参照 ※材料費は建設物価相当で試算 配管工事 保温材工 配管材料費

・ポリエチレン管の採用で腐食の心配がありません。

・酸性・アルカリ性に強く、腐食性土壌や塩害地域でもOK！

・電食の心配もありません。

特　 長

耐久性

・耐震型高性能ポリエチレン管の高い柔軟性とEF接合に

より地震に強い一体管路を構築します。

・軽量なため取り扱いやすく、施工効率がアップします。

また、給水立て管では保温レスが可能

※

_です。

耐震性

施工性

※使用条件・地域により保温が必要な場合がありますので別途ご相談くだ さい。また、天井配管、水温が低い水源を使用する配管、及び寒冷地等で は原則保温が必要となりますのでご注意ください。

水道用耐震型高性能ポリエチレン管

NEW NEW NEW NEW

呼び径 単位：mm 品　番 L Z H 梱包数（個） 20×20 25×20 25×25 30×20 30×25 30×30 40×20 40×25 40×30 40×40 50×20 50×25 50×30 50×40 50×50 65×20 65×25 65×50 65×65 75×20 75×25 75×40 75×50 75×75 100×50 100×75 100×100 KET20 KET251W KET25W KET302W KET301W KET30 KET403W KET402W KET401 KET40 KET504W KET503W KET502 KET501 KET50W KET655 KET654 ＫET651 ＫET65 HET756 HET755 HET753 HET752N HET75N HET1Ｈ3Ｎ HET1H1N HET1HN 110 164 114 172 172 140 172 172 172 172 184 184 151 171 171 200 200 220 220 241 241 238 238 238 252 252 281 15 40 13 40 40 24 40 40 40 40 40 40 24 33 33 40 40 50 50 54 54 54 54 54 48 48 63 40 42 44 46 46 46 46 46 46 46 52 52 52 52 54 60 60 60 60 68 68 65 65 65 78 78 77 110 112 99 117 117 115 120 120 140 140 130 130 164 143 143 140 140 168 168 147 147 161 161 181 177 196 212 64 40 64 32 32 40 28 28 20 20 20 20 18 20 20 16 16 10 10 8 8 7 7 6 4 4 4 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 H L Z ℓ

● EFチーズ

呼び径 単位：mm 品　番 L Z 梱包数（個） 25×20 30×25 40×30 50×30 50×40 KRS251 KRS301W KRS401W KRS502W KRS501W 98 104 108 128 116 16 16 16 29 18 42 46 46 52 52 40 42 46 46 46 144 96 48 40 32 1 2 Z L 1 2

● EFレデューサ

呼び径 単位：mm 品　番 L（参考） Z 梱包数（個） 75×50 100×75 150×100 200×150 HKRS752 HKRS1Ｈ1 KRS1F2M KRS2H1N 365 490 603 779 300 410 621 503 65 80 100 158 2 2 2 1 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 注意 切断して施工することはできません。 Z ℓ L

● EF片受レデューサ

呼び径 単位：mm L 173 185 185 208 208 230 250 250 340 410 435 460 540 KSRS302 KSRS403 KSRS402 KSRS504 KSRS503 HSRS651 HSRS752 HSRS751 HSRS1H1 HSRS1Q1 HSRS1F2 HSRS1F1 HSRS2H1 品　番 30× 20 40× 20 40× 25 50× 20 50× 25 65× 50 75× 50 75× 65 100× 75 125×100 150×100 150×125 200×150 梱包数（個） 128 84 84 60 60 25 20 16 8 4 2 2 2 ※ ※ ※ ※ ※ （備考）※は射出品です。 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 注意 切断して施工することはできません。 L

● レデューサ

呼び径 単位：mm 品　番 長さ（L） 梱包数（個） 20 25 30 40 50 75 100 150 65 125 200 KES20W KES25W KES30W KES40W　 KES50 KES65 HES75N HES1HN HES1Q HES1FN HES2HN 82 86 94 95 107 123 133 160 183 200 280 40 42 46 46 52 60 65 80 90 100 140 160 140 80 64 40 20 24 12 3 4 1 受口長さ（　） （備考）内面のストッパーピンを取り除けば、やりとりソケットとして使用できます。 L

● EFソケット

D h d 備考：・建築設備用ポリエチレンパイプシ ステム研究会規格 PWA002、 PWA006 によるものです。 　　　・受口長さℓについては、各継手 ごとの寸法を確認してください。 呼び径 単位：mm 受口外径（D） 受口内径（d） ターミナル高さ（h） 20 25 30 40 50 65 75 100 125 150 200 40 47 57 64 80 100 117 147 184 205 266 46 48 51 54 58 63 73 85 93 135 170 18 18 18 18 18 18 18 18 18 18 18 27.35 34.40 42.40 48.40 60.50 76.60 89.70 114.85 140.95 166.10 217.45 受口長さ（　）（最大）

■受口共通寸法

　（参考）

呼び径 単位：mm L 717 717 717 836 864 910 976 100 100 100 158 158 158 158 Z1 247 247 247 267 281 299 337 370 370 370 411 425 453 481 308 1 1 1 1 1 1 1 330 370 362 380 440 481 HKT1F3M HKT1F2M HKT1FM HKT2H4N HKT2H3N HKT2H1N HKT2HN 品　番 150× 75 150×100 150×150 200× 75 200×100 200×150 200×200 Z2 （参考）（参考）H 梱包数（個） 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。

● EF片受チーズ

H L Z ℓ 1 Z2 呼び径 L 単位：mm H 品　番 125×100 125×125 150× 75 150×100 150×150 200× 75 200×100 200×150 604 604 828 828 828 840 850 906 HSPT1Q1 HSPT1Q HSPT1F3 HSPT1F2 HSPT1F HSPT2H4 HSPT2H3 HSPT2H1 310 320 308 330 370 362 380 440 302 302 414 414 414 420 425 453 Z （参考） ※ ※ ※ ※ ※ ※ 梱包数 （個） 1 1 1 1 1 1 1 1

● SPチーズ

H L Z Z 呼び径 単位：mm 品　番 L Z H 梱包数（個） 25×20 30×20 40×20 40×25 50×20 50×25 KET251L KET302L KET403L KET402L KET504L KET503L 164 172 172 172 184 184 40 40 40 40 40 40 42 46 46 46 52 52 300 300 300 300 300 300 28 18 15 15 12 12 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 （備考）・枝管を現場切断することで長さ調整可能です。立て管の枝管分岐部などでご使用できます。 ・枝先端から140mmまで切断可能です。 H ℓ L Z

● EFロング枝付チーズ

呼び径 品　番 径大側 径小側 梱包数 （個） L H ℓ1 Z1 ℓ2 Z2 単位：mm 30×25×20 KET3012 KET4013 KET5014 166 166 176 117 120 130 46 46 52 40 40 40 42 46 46 40 36 38 32 28 20 40×30×20 50×40×20

● EF異径チーズ

H L ℓ1 Z1 Z2 ℓ2 NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW

呼び径 単位：mm 品　番 L Z H 梱包数（個） 20×20 25×20 25×25 30×20 30×25 30×30 40×20 40×25 40×30 40×40 50×20 50×25 50×30 50×40 50×50 65×20 65×25 65×50 65×65 75×20 75×25 75×40 75×50 75×75 100×50 100×75 100×100 KET20 KET251W KET25W KET302W KET301W KET30 KET403W KET402W KET401 KET40 KET504W KET503W KET502 KET501 KET50W KET655 KET654 ＫET651 ＫET65 HET756 HET755 HET753 HET752N HET75N HET1Ｈ3Ｎ HET1H1N HET1HN 110 164 114 172 172 140 172 172 172 172 184 184 151 171 171 200 200 220 220 241 241 238 238 238 252 252 281 15 40 13 40 40 24 40 40 40 40 40 40 24 33 33 40 40 50 50 54 54 54 54 54 48 48 63 40 42 44 46 46 46 46 46 46 46 52 52 52 52 54 60 60 60 60 68 68 65 65 65 78 78 77 110 112 99 117 117 115 120 120 140 140 130 130 164 143 143 140 140 168 168 147 147 161 161 181 177 196 212 64 40 64 32 32 40 28 28 20 20 20 20 18 20 20 16 16 10 10 8 8 7 7 6 4 4 4 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 H L Z ℓ

● EFチーズ

呼び径 単位：mm 品　番 L Z 梱包数（個） 25×20 30×25 40×30 50×30 50×40 KRS251 KRS301W KRS401W KRS502W KRS501W 98 104 108 128 116 16 16 16 29 18 42 46 46 52 52 40 42 46 46 46 144 96 48 40 32 1 2 Z L 1 2

● EFレデューサ

呼び径 単位：mm 品　番 L（参考） Z 梱包数（個） 75×50 100×75 150×100 200×150 HKRS752 HKRS1Ｈ1 KRS1F2M KRS2H1N 365 490 603 779 300 410 621 503 65 80 100 158 2 2 2 1 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 注意 切断して施工することはできません。 Z ℓ L

● EF片受レデューサ

呼び径 単位：mm L 173 185 185 208 208 230 250 250 340 410 435 460 540 KSRS302 KSRS403 KSRS402 KSRS504 KSRS503 HSRS651 HSRS752 HSRS751 HSRS1H1 HSRS1Q1 HSRS1F2 HSRS1F1 HSRS2H1 品　番 30× 20 40× 20 40× 25 50× 20 50× 25 65× 50 75× 50 75× 65 100× 75 125×100 150×100 150×125 200×150 梱包数（個） 128 84 84 60 60 25 20 16 8 4 2 2 2 ※ ※ ※ ※ ※ （備考）※は射出品です。 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 注意 切断して施工することはできません。 L

● レデューサ

呼び径 単位：mm 品　番 長さ（L） 梱包数（個） 20 25 30 40 50 75 100 150 65 125 200 KES20W KES25W KES30W KES40W　 KES50 KES65 HES75N HES1HN HES1Q HES1FN HES2HN 82 86 94 95 107 123 133 160 183 200 280 40 42 46 46 52 60 65 80 90 100 140 160 140 80 64 40 20 24 12 3 4 1 受口長さ（　） （備考）内面のストッパーピンを取り除けば、やりとりソケットとして使用できます。 L

● EFソケット

D h d 備考：・建築設備用ポリエチレンパイプシ ステム研究会規格 PWA002、 PWA006 によるものです。 　　　・受口長さℓについては、各継手 ごとの寸法を確認してください。 呼び径 単位：mm 受口外径（D） 受口内径（d） ターミナル高さ（h） 20 25 30 40 50 65 75 100 125 150 200 40 47 57 64 80 100 117 147 184 205 266 46 48 51 54 58 63 73 85 93 135 170 18 18 18 18 18 18 18 18 18 18 18 27.35 34.40 42.40 48.40 60.50 76.60 89.70 114.85 140.95 166.10 217.45 受口長さ（　）（最大）

■受口共通寸法

　（参考）

呼び径 単位：mm L 717 717 717 836 864 910 976 100 100 100 158 158 158 158 Z1 247 247 247 267 281 299 337 370 370 370 411 425 453 481 308 1 1 1 1 1 1 1 330 370 362 380 440 481 HKT1F3M HKT1F2M HKT1FM HKT2H4N HKT2H3N HKT2H1N HKT2HN 品　番 150× 75 150×100 150×150 200× 75 200×100 200×150 200×200 Z2 （参考）（参考）H 梱包数（個） 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。

● EF片受チーズ

H L Z ℓ 1 Z2 呼び径 L 単位：mm H 品　番 125×100 125×125 150× 75 150×100 150×150 200× 75 200×100 200×150 604 604 828 828 828 840 850 906 HSPT1Q1 HSPT1Q HSPT1F3 HSPT1F2 HSPT1F HSPT2H4 HSPT2H3 HSPT2H1 310 320 308 330 370 362 380 440 302 302 414 414 414 420 425 453 Z （参考） ※ ※ ※ ※ ※ ※ 梱包数 （個） 1 1 1 1 1 1 1 1

● SPチーズ

H L Z Z 呼び径 単位：mm 品　番 L Z H 梱包数（個） 25×20 30×20 40×20 40×25 50×20 50×25 KET251L KET302L KET403L KET402L KET504L KET503L 164 172 172 172 184 184 40 40 40 40 40 40 42 46 46 46 52 52 300 300 300 300 300 300 28 18 15 15 12 12 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 （備考）・枝管を現場切断することで長さ調整可能です。立て管の枝管分岐部などでご使用できます。 ・枝先端から140mmまで切断可能です。 H ℓ L Z

● EFロング枝付チーズ

呼び径 品　番 径大側 径小側 梱包数 （個） L H ℓ1 Z1 ℓ2 Z2 単位：mm 30×25×20 KET3012 KET4013 KET5014 166 166 176 117 120 130 46 46 52 40 40 40 42 46 46 40 36 38 32 28 20 40×30×20 50×40×20

● EF異径チーズ

H L ℓ1 Z1 Z2 ℓ2 NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW NEW

呼び径 H _（参考）Da_（参考）T1_（参考）T2 PCD n 単位：mm da L 502 560 550 828 828 840 850 251 280 275 414 414 420 425 品　番 _（参考）Z 75× 75 100× 75 100×100 150× 75 150×100 200× 75 200×100 201 225 220 258 275 312 325 185 185 210 185 210 185 210 150 150 175 150 175 150 175 18 18 18 18 18 18 18 17 17 25 17 25 17 25 8 8 8 8 8 8 8 19 19 19 19 19 19 19 ※ ※ ※ ※ ※ ※ ※ 品番表参照 梱包数 （個） （備考）・※は受注生産です。 　　　・Da、PCD、n、daはJIS10Kフランジの寸法です。 注意 注意 注意 注意 注意 ボルト長さはP18を参照してください。 G形タイプを標準とし、F形タイプは、Oリング止水タイプ又はライニング鋼管（コア内 蔵継手含）のフランジ、およびウエハー形バタフライバルブと接続する際にご使用く ださい。なお、バタフライバルブは、旋回時フランジに干渉しない品種を選定ください。 F形タイプにパッキンをご使用の場合は同梱されているエスロンパッキン（リブ付）をご 使用ください。ノンアス等のシートパッキンは使用できません。 1 1 1 1 1 1 1 締結フランジの材質に応じて、絶縁ボルト・ナットを使用してください。 継手差し口部は、EF継手融着時に必ず切削が必要です。

● G形：グルーブ形

● F形：フラット形

L Z Z H Da PCD T 1 T 2 n×da L Z Z H Da PCD T 1 T 2 n×da 呼び径 100×100、150×100、 200×100の場合のみ 下図切削仕上げあり 切削仕上げ A部 ※A部詳細図 呼び径 G形JIS 10K F形JIS 10K 75× 75 100× 75 100×100 150× 75 150×100 200× 75 200×100 ※ ※ ※ ※ ※ ※ ※ SFT75J SFT1H1J SFT1HJ SFT1F3J SFT1F2J SFT2H4J SFT2H3J SFT75T SFT1H1T SFT1HT SFT1F3T SFT1F2T SFT2H4T SFT2H3T

品番表

■SPフランジ付チーズ（JIS 10K）

※ゴムパッキンシール（ＳＢＲ）付属 ※パッキン（ＥＰＤＭ）同梱

● フランジ付チーズ用支持金具

（備考）・Hは294mm～378mmの間で段階的に調整可能です。 ・材質はSUS304です。 75分岐用 100分岐用 211 238 330 378 1 TSD75 TSD1H 呼び径 単位：mm 品　番 _（参考）A _（参考）B _（参考）H（max）梱包数_（個） 注意 呼び径200のフランジ付チーズには使用できません。 A B H 150 150 175 185 185 210 呼び径 H PCD n 単位：mm 8 8 8 19 19 19 T2 （参考） 17 17 25 da L 18 18 18 T1 238 252 281 65 80 80 品　番 54 48 63 75× 75 100× 75 100×100 255 270 295 Z （参考） （参考）Ｄa 品番表参照 梱包数 （個） （備考）・Da、PCD、n、daはJIS10Kフランジの寸法です。 　　　・フランジの材質はSUS304です。 1 1 1 注意 注意 注意 注意 ボルト長さはP18を参照してください。 消火栓との接続に使用する場合にはフランジ付チーズ用支持金具をご使用ください。 不凍急速形空気弁と直接接続する場合には当社担当者までお問い合せの上、対応品 （受注生産）をご使用ください。 G型タイプを標準とし、F形タイプは、Oリング止水タイプ又はライニング鋼管（コア内蔵 継手含）のフランジ、およびウエハー形バタフライバルブと接続する際にご使用ください。 なお、バタフライバルブは、旋回時フランジに干渉しない品種を選定ください。 F形タイプにパッキンをご使用の場合は同梱されているエスロンパッキン（リブ付）をご使 用ください。ノンアス等のシートパッキンは使用できません。 締結フランジの材質に応じて、絶縁ボルト・ナットを使用してください。 注意 注意

品番表

呼び径 G形JIS 10K F形JIS 10K 75× 75 100× 75 100×100 HFT75J HFT1H1J HFT1HJ HFT75S HFT1H1S HFT1HS

● G形：グルーブ形

● F形：フラット形

L n×da Da H T 2 PCD T1 Z ℓ L n×da Da H T 2 PCD T1 Z ℓ 呼び径 100×100の場合のみ 下図切削仕上げあり 切削仕上げ A部 ※A部詳細図

■フランジ付EFチーズ（JIS 10K）

※パッキン（ＥＰＤＭ）同梱 ※ゴムパッキンシール（ＳＢＲ）付属 呼び径 _（参考）Z1_（参考）Z2 _（参考）Da _（参考）T2 単位：mm n H da L T1 PCD 品　番 717 717 836 864 100 100 158 158 247 247 267 281 370 370 411 425 258 275 312 325 185 210 185 210 150 175 150 175 8 8 8 8 18 18 18 18 19 19 19 19 17 25 17 25 150× 75 150×100 200× 75 200×100 品番表参照 梱包数 （個） 注意 注意 注意 注意 ボルト長さはP18を参照してください。 G型タイプを標準とし、F形タイプは、Oリング止水タイプ又はライニング鋼管（コア内蔵 継手含）のフランジ、およびウエハー形バタフライバルブと接続する際にご使用ください。 なお、バタフライバルブは、旋回時フランジに干渉しない品種を選定ください。 F形タイプにパッキンをご使用の場合は同梱されているエスロンパッキン（リブ付）をご使用 ください。ノンアス等のシートパッキンは使用できません。 （備考）・Da、PCD、n、daはJIS10Kフランジの寸法です。 　　　・フランジの材質はSUS304です。 1 1 1 1 締結フランジの材質に応じて、絶縁ボルト・ナットを使用してください。 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。

● G形：グルーブ形

● F形：フラット形

H L Da PCD T 1 T 2 n×da Z ℓ 1 Z2 H Da PCD T 1 T 2 n×da L Z ℓ 1 Z2 呼び径 150×100、 200×100の場合のみ 下図切削仕上げあり 切削仕上げ A部 ※A部詳細図 呼び径 G形JIS 10K F形JIS 10K 150× 75 150×100 200× 75 200×100 HF1F3MJ HF1F2MJ HFT2H4J HFT2H3J HF1F3MT HF1F2MT HFT2H4S HFT2H3S

品番表

■フランジ付EF片受チーズ（JIS 10K）

※パッキン（ＥＰＤＭ）同梱 ※ゴムパッキンシール（ＳＢＲ）付属

● EF90°

エルボ

呼び径 単位：mm 品　番 L 1 2 Z 梱包数_（個） 20 25 30 25×20 40 50 65 75 100 KEL20W KEL251 KEL25W KEL30W KEL40W KEL50M KEL65 HEL75 HEL1H 60 66 66 74 80 92 108 120 136 20 25 24 28 34 40 48 55 68 40 40 42 46 46 52 60 65 69 40 42 42 46 46 52 60 65 69 80 80 80 60 40 30 15 8 4 L Z ℓ2 1 ℓ L Z

● EF45°

エルボ

L L Z Z ℓ 呼び径 単位：mm 品　番 L Z 梱包数_（個） 20 25 30 40 50 65 75 100 　60 　66 　74 　80 　75.5 　83 　90 122 KE4L20 KE4L25 KE4L30 KE4L40 KE4L50 KE4L65 HE4L75 HE4L1H 40 42 46 46 52 60 65 69 108 84 40 32 36 18 12 4 20 24 28 34 23.5 23 25 53 注意 ４５゜エルボは、標準レンタルセットではクランプできません。 別途、専用のクランプをオプション注文でご用意ください。 NEW NEW

呼び径 H _（参考）Da_（参考）T1_（参考）T2 PCD n 単位：mm da L 502 560 550 828 828 840 850 251 280 275 414 414 420 425 品　番 _（参考）Z 75× 75 100× 75 100×100 150× 75 150×100 200× 75 200×100 201 225 220 258 275 312 325 185 185 210 185 210 185 210 150 150 175 150 175 150 175 18 18 18 18 18 18 18 17 17 25 17 25 17 25 8 8 8 8 8 8 8 19 19 19 19 19 19 19 ※ ※ ※ ※ ※ ※ ※ 品番表参照 梱包数 （個） （備考）・※は受注生産です。 　　　・Da、PCD、n、daはJIS10Kフランジの寸法です。 注意 注意 注意 注意 注意 ボルト長さはP18を参照してください。 G形タイプを標準とし、F形タイプは、Oリング止水タイプ又はライニング鋼管（コア内 蔵継手含）のフランジ、およびウエハー形バタフライバルブと接続する際にご使用く ださい。なお、バタフライバルブは、旋回時フランジに干渉しない品種を選定ください。 F形タイプにパッキンをご使用の場合は同梱されているエスロンパッキン（リブ付）をご 使用ください。ノンアス等のシートパッキンは使用できません。 1 1 1 1 1 1 1 締結フランジの材質に応じて、絶縁ボルト・ナットを使用してください。 継手差し口部は、EF継手融着時に必ず切削が必要です。

● G形：グルーブ形

● F形：フラット形

L Z Z H Da PCD T 1 T 2 n×da L Z Z H Da PCD T 1 T 2 n×da 呼び径 100×100、150×100、 200×100の場合のみ 下図切削仕上げあり 切削仕上げ A部 ※A部詳細図 呼び径 G形JIS 10K F形JIS 10K 75× 75 100× 75 100×100 150× 75 150×100 200× 75 200×100 ※ ※ ※ ※ ※ ※ ※ SFT75J SFT1H1J SFT1HJ SFT1F3J SFT1F2J SFT2H4J SFT2H3J SFT75T SFT1H1T SFT1HT SFT1F3T SFT1F2T SFT2H4T SFT2H3T

品番表

■SPフランジ付チーズ（JIS 10K）

※ゴムパッキンシール（ＳＢＲ）付属 ※パッキン（ＥＰＤＭ）同梱

● フランジ付チーズ用支持金具

（備考）・Hは294mm～378mmの間で段階的に調整可能です。 ・材質はSUS304です。 75分岐用 100分岐用 211 238 330 378 1 TSD75 TSD1H 呼び径 単位：mm 品　番 _（参考）A _（参考）B _（参考）H（max）梱包数_（個） 注意 呼び径200のフランジ付チーズには使用できません。 A B H 150 150 175 185 185 210 呼び径 H PCD n 単位：mm 8 8 8 19 19 19 T2 （参考） 17 17 25 da L 18 18 18 T1 238 252 281 65 80 80 品　番 54 48 63 75× 75 100× 75 100×100 255 270 295 Z （参考） （参考）Ｄa 品番表参照 梱包数 （個） （備考）・Da、PCD、n、daはJIS10Kフランジの寸法です。 　　　・フランジの材質はSUS304です。 1 1 1 注意 注意 注意 注意 ボルト長さはP18を参照してください。 消火栓との接続に使用する場合にはフランジ付チーズ用支持金具をご使用ください。 不凍急速形空気弁と直接接続する場合には当社担当者までお問い合せの上、対応品 （受注生産）をご使用ください。 G型タイプを標準とし、F形タイプは、Oリング止水タイプ又はライニング鋼管（コア内蔵 継手含）のフランジ、およびウエハー形バタフライバルブと接続する際にご使用ください。 なお、バタフライバルブは、旋回時フランジに干渉しない品種を選定ください。 F形タイプにパッキンをご使用の場合は同梱されているエスロンパッキン（リブ付）をご使 用ください。ノンアス等のシートパッキンは使用できません。 締結フランジの材質に応じて、絶縁ボルト・ナットを使用してください。 注意 注意

品番表

呼び径 G形JIS 10K F形JIS 10K 75× 75 100× 75 100×100 HFT75J HFT1H1J HFT1HJ HFT75S HFT1H1S HFT1HS

● G形：グルーブ形

● F形：フラット形

L n×da Da H T 2 PCD T1 Z ℓ L n×da Da H T 2 PCD T1 Z ℓ 呼び径 100×100の場合のみ 下図切削仕上げあり 切削仕上げ A部 ※A部詳細図

■フランジ付EFチーズ（JIS 10K）

※パッキン（ＥＰＤＭ）同梱 ※ゴムパッキンシール（ＳＢＲ）付属 呼び径 _（参考）Z1_（参考）Z2 _（参考）Da _（参考）T2 単位：mm n H da L T1 PCD 品　番 717 717 836 864 100 100 158 158 247 247 267 281 370 370 411 425 258 275 312 325 185 210 185 210 150 175 150 175 8 8 8 8 18 18 18 18 19 19 19 19 17 25 17 25 150× 75 150×100 200× 75 200×100 品番表参照 梱包数 （個） 注意 注意 注意 注意 ボルト長さはP18を参照してください。 G型タイプを標準とし、F形タイプは、Oリング止水タイプ又はライニング鋼管（コア内蔵 継手含）のフランジ、およびウエハー形バタフライバルブと接続する際にご使用ください。 なお、バタフライバルブは、旋回時フランジに干渉しない品種を選定ください。 F形タイプにパッキンをご使用の場合は同梱されているエスロンパッキン（リブ付）をご使用 ください。ノンアス等のシートパッキンは使用できません。 （備考）・Da、PCD、n、daはJIS10Kフランジの寸法です。 　　　・フランジの材質はSUS304です。 1 1 1 1 締結フランジの材質に応じて、絶縁ボルト・ナットを使用してください。 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。

● G形：グルーブ形

● F形：フラット形

H L Da PCD T 1 T 2 n×da Z ℓ 1 Z2 H Da PCD T 1 T 2 n×da L Z ℓ 1 Z2 呼び径 150×100、 200×100の場合のみ 下図切削仕上げあり 切削仕上げ A部 ※A部詳細図 呼び径 G形JIS 10K F形JIS 10K 150× 75 150×100 200× 75 200×100 HF1F3MJ HF1F2MJ HFT2H4J HFT2H3J HF1F3MT HF1F2MT HFT2H4S HFT2H3S

品番表

■フランジ付EF片受チーズ（JIS 10K）

※パッキン（ＥＰＤＭ）同梱 ※ゴムパッキンシール（ＳＢＲ）付属

● EF90°

エルボ

呼び径 単位：mm 品　番 L 1 2 Z 梱包数_（個） 20 25 30 25×20 40 50 65 75 100 KEL20W KEL251 KEL25W KEL30W KEL40W KEL50M KEL65 HEL75 HEL1H 60 66 66 74 80 92 108 120 136 20 25 24 28 34 40 48 55 68 40 40 42 46 46 52 60 65 69 40 42 42 46 46 52 60 65 69 80 80 80 60 40 30 15 8 4 L Z ℓ2 1 ℓ L Z

● EF45°

エルボ

L L Z Z ℓ 呼び径 単位：mm 品　番 L Z 梱包数_（個） 20 25 30 40 50 65 75 100 　60 　66 　74 　80 　75.5 　83 　90 122 KE4L20 KE4L25 KE4L30 KE4L40 KE4L50 KE4L65 HE4L75 HE4L1H 40 42 46 46 52 60 65 69 108 84 40 32 36 18 12 4 20 24 28 34 23.5 23 25 53 注意 ４５゜エルボは、標準レンタルセットではクランプできません。 別途、専用のクランプをオプション注文でご用意ください。 NEW NEW

単位：mm HKSB75N HKSB1HN HKSB1FM HKSB2HN 75 100 呼び径 150 200 L 1403 1864 970 1105 Z （参考） 1303 1706 905 1025 H 450 500 450 450 500 650 300 350 品　番 _（参考）R 注意 ベンドを切断して施工することはできません。 梱包数 （個） 1 1 1 1 65 80 100 158 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。

● EF片受Sベンド

R H Z ℓ L 呼び径 単位：mm 品　番 L Z 20 25 30 40 50 75 KEC20 KEC25W KEC30 KEC40 KEC50W HEC75N 70 70 75 103 103 125 梱包数 （個） 160 160 128 48 48 21 27 23 29 57 49 60 43 47 46 46 54 65 注意 クランプは、キャップ先端をクランプ固定部で押さえつけた状態で、もう一端を管に固定 して、行ってください。 Ｌ Z ℓ

● EFキャップ

100 150 285 290 呼び径 単位：mm L 品　番 HSC1H HSC1F 梱包数 （個） 2 1 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 Ｌ

● SPキャップ

単位：mm （備考）・左開、または右開のいずれかをご指定ください。 　　　・※は受注生産です。 　　　・エスロハイパー専用部材のため、フランジ短管、EFソケットが不要です。 　　　・浅層埋設（埋設深さ0.6m）に対応します。 50 75 100 150 200 SSS50R SSS75R SSS1HR SSS1FR SSS2HR SSS50L SSS75L SSS1HL SSS1FL SSS2HL 呼び径 L 400 449 474 514 580 Z 165 205 220 250 282 H 285 330 365 452 540 品　番 右開 左開 ※ ※ ※ ※ ※ 注意

施工時には、同梱されている要領書を熟読の上正しく行ってください。

Ｌ Z H

● S式ソフトシール仕切弁

● Sベンド

75 100 150 200 呼び径 単位：mm 300 350 500 650 L 827 946 1235 1625 450 450 450 500 H HSSB75 HSSB1H HSSB1F HSSB2H 品　番 _（参考）R 注意 ベンドを切断して施工することはできません。 梱包数 （個） 3 2 1 1 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 H L R 呼び径 単位：mm 133 165 280 285 343 475 120 136 230 240 285 455 L 品　番 50 75 100 125 150 200 θ=45° θ=90° （備考） □ の数字は9＝90°、4＝45°を記入します。 HS □ L50 HS □ L75 HS □ L1H HS □ L1Q HS □ L1F HS □ L2H 注意 ベンドを切断して施工することはできません。 梱包数 （個） 36 16 2 2 2 1 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。

● ショートベンド

t θ L Z ℓ D L 90 ° 90 ° L θ 45° 90°

● ベンド

呼び径 L 単位：mm 品　番 75 100 150 200 50 245 300 500 600 140 10 5 5（2） 2 1 375 275 460 710 850 θ=90° 180 225 305 555 135 θ=22 1/2° 170 190 260 495 125 θ=11 1/4° θ=45° 240 300 410 675 165 HS □ B75 HS □ B1H HS □ B1F HS □ B2H HS □ B50 （備考）・ □ の数字は9＝90°、4＝45°、2＝22 1/2°、1＝11 1/4°を記入します。 ・ 梱包数欄のカッコ内は90°ベンドの梱包数です。 R （参考） 注意 ベンドを切断して施工することはできません。 梱包数 （個） 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。 L L θ RR 呼び径 単位：mm L1 L1 L2 R 　75 100 150 200 品　番 L1 L2 L1 L2 θ=90° θ=45° θ=22 1/2° θ=11 1/4° 610 495 878 1089 L2 460 375 710 850 530 430 778 931 450 360 578 914 300 240 410 675 370 295 478 756 375 300 473 794 225 180 305 555 340 290 428 734 190 170 260 495 260 225 328 576 300 245 500 600 HK □ B75N HK □ B1HN HK □ B1FM HK □ B2HN 235 295 373 636 Z （参考） （参考）Z （参考）Z （参考）Z 梱包数 （個） 2 2 2（1） 1 65 80 100 158 （備考）・ □ の数字は9＝90°、4＝45°、2＝22 1/2°、1＝11 1/4°を記入します。 ・ 梱包数欄のカッコ内は90°ベンドの梱包数です。 注意 ベンドを切断して施工することはできません。 注意 継手差し口部は、EF継手融着時に必ず切削が必要です。

● EF片受ベンド

L2 θ L1 ℓ Z RR NEW NEW
