ESA の Azure AD およびオフィス 365 メールボックスの設定方法設定

(1)

ESA の Azure AD およびオフィス 365 メールボ

ックスの設定方法設定

はじめにメールボックスオート治療プロセスフロー前提条件パブリックのおよび Private 証明書およびキーペア構築証明書: Unix/Linux （openssl を利用する）証明書: Windows （PowerShell を利用する） Cisco E メールセキュリティと併用するための紺碧アプリケーションの登録アプリケーション登録証明書および秘密 API 権限クライアントID および借用者 ID を得ること Cisco E メールセキュリティの設定接続をチェックして下さい Mail ポリシーの 3 月を有効にして下さいメールボックスオート治療レポート例メールボックスオート治療ロギング ESA のトラブルシューティングトラブルシューティング Azure AD 関連情報

概要

この資料は必要な ID を生成し、Cisco E メールセキュリティアプライアンス（ESA）でオフィス 365 メールボックス設定のための設定を完了するために Windows Azure の新規アプリケーションを登録するためにステップバイステップ「ハウツー」を提供したものです。 ESA 管理者が Advanced Malware Protection （AMP）、Microsoft Office 365 LDAP コネクタ、またはオフィス 365 のための Cisco 脅威アナライザのオンprem バージョンを実行するためのメールボックスオート治療（3 月）を設定するときこれが必要となります。

Microsoft Exchange は大規模な組織に中型によってグローバルに使用される標準メールシステムの 1 ついままで常にでした。クラウドアプリケーションの上昇によって、Microsoft はホストされた Exchange サーバおよび Azure Active Directory を含むクラウド動力メールおよびクラウドベースのソフトウェアを提供するのにオフィス 365 を利用します。

Cisco E メールセキュリティはスパム、phishing 不正侵入およびウイルスから、およびファイル評判のために Advanced Malware Protection （AMP）およびファイル分析のために Cisco 脅威グリッドを利用する拡張な malware 保護と Microsoft Exchange を保護します。

Cisco E メールセキュリティが他の保護サービスを取囲む間、このガイドは Microsoft Office 365 顧客が ransomware のような悪意のあるゼロ日不正侵入からメールボックスをどのように保護できるか説明します。それステップ AMP と統合設定オフィス 365 メールボックスオート治療（3

(2)

月）の詳細を通した読者。

メールボックスオート治療プロセスフロー

ファイルは悪意のあるようにユーザのメールボックスに達した後でさえもいつでも記録されるかもしれません。新しい情報が Cisco E メールセキュリティに現れ、回顧アラートを押すと同時に AMP および Cisco 脅威グリッドはこの開発を識別できます。 E メールセキュリティ用の

AsyncOS によって、得ま多くによりちょうど警告します。組織がオフィス 365 をメールボックスを管理すればのに使用している場合脅威評決が変更するときユーザのメールボックスでメッセージの自動治療操作を行うために Cisco E メールセキュリティを設定できます。

Cisco E メールセキュリティは Microsoft Azure Active Directory とオフィス 365 メールボックスへのアクセス権を得るために直接安全に通信し。添付ファイルが付いているメールが ESA によって処理され、AMP によってスキャンされる場合、ファイルの添付（SHA256）はファイル評判に AMP に提供されます。 AMP 開封はきれいとしてマークすることができます（ステップ 5、図 1）、および端受信者の O365 メールボックスにそれから渡されて。後で、AMP 開封は悪意のあるに、Cisco 脅威グリッド送信します回顧評決アップデート（ステップ 8 を、SHA256 を処理したあらゆる ESA への図 1）変更されます。 ESA が悪意のあるの回顧評決アップデートを、もし設定するなら受信すれば、ESA はそれから 3 月次の処置をとります: 、削除は前方、転送し、削除します。

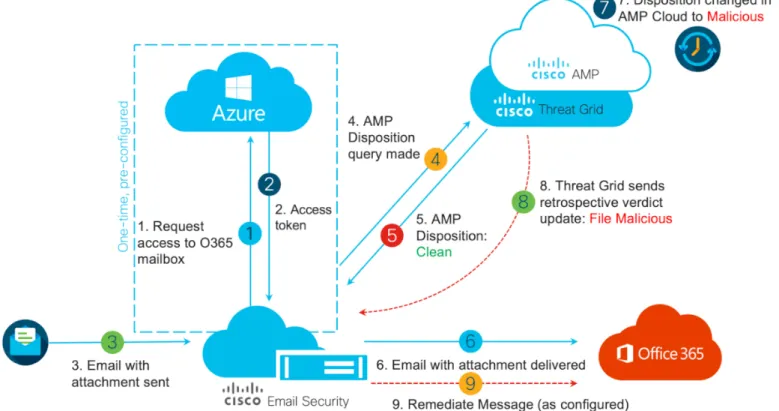

図 1： Microsoft Office 365 が付いている Cisco E メールセキュリティ通信

このガイドはメールボックスオート治療だけのための O365 で Cisco E メールセキュリティを設定する方法をカバーすることです。 AMP は（ファイル評判およびファイル分析）既に設定する必要があります。ファイル評判およびファイル分析に関する更に詳しい情報については、展開した AsyncOS のバージョンのためのユーザガイドを参照して下さい。

(3)

前提条件

公共証明書（CER）を作成するアクティブな公共の（または private）証明書（CER）および証明書（PEM）に署名するのに使用されるプライベートキーまたは証明書（PEM）に署名するのに使用されるプライベートキーを保存する機能および能力。 Cisco はこれを管理プリファレンスに基づいて終らせるためにこの資料の 2 つのメソッドを提供します: 証明書: Unix/Linux/OS X （openssl を利用する）証明書: Windows （PowerShell を利用する） 1. 通常 Unix/Linux によってターミナルアプリケーションに Windows ホストからかサーバ-またはアクセス管理される Windows PowerShell へのアクセス、 2. オフィス 365 アカウントサブスクリプションがエンタープライズ E3 またはエンタープライズ E5 アカウントのような Exchange にアクセスが、含まれていることをオフィス 365 アカウントサブスクリプション（確かめて下さい。） 3.

http://portal.azure.com への Microsoft Azure 管理者アカウントおよびアクセス 4.

オフィス 365 および Microsoft Azure 両方 AD アカウントは [email protected] アクティブな eメールアドレスにきちんと結ばれ、そのドメインおよびアカウントによってメールを送信し、受信できます

5.

Microsoft Office 365 LDAP コネクタは Cisco から提供される E メールセキュリティバージョン 11.1 またはそれ以降およびクラウド E メールセキュリティ（CES） LDAP 資格情報のために AsyncOS を必要とします。詳細については、参照して下さい: LDAP コネクタへの Azure 6. Azure AD に戻って ESA メールボックスコネクタを設定するために次の 4 つの値を作成します: クライアントID 1. 借用者 ID 2. 拇印 3. .pem 形式の証明書プライベートキー 4. これらの必要な値を構築するために、この資料のステップを完了する必要があります。ヒント：それらがコンフィギュレーションのステップの必要とされた以降であるので、出力を $base64Value、$base64Thumbprint および $keyid のためにローカルで保存して下さい。コンピュータの利用可能な、ローカルフォルダで証明書の .crt および関連する .pem を持って下さい。

パブリックのおよび Private 証明書およびキーペア構築

注: 既に証明書このセクションをスキップしなさい（x509 形式/規格）およびプライベートキーがあっている場合。来るセクションでそれらを必要とするので CRT および PEM 両方ファイルがあることをことを確かめて下さい、!

(4)

証明書: Unix/Linux （openssl を利用する）

作成されるべき値: ●拇印 ●公共証明書（CRT ファイル） ●プライベートキー（PEM ファイル）提供されたスクリプトの目的および実行のために Unix/Linux/OS X を、使用している管理者それは OpenSSL がインストールしたあると仮定してあります。注: openssl」および「openssl バージョン」OpenSSL インストールを確認するためコマンドを「実行して下さい。ない場合 OpenSSL をインストールして下さい! 支援については次に挙げるドキュメントを参照して下さい: Cisco E メールセキュリティ用の Azure AD 設定スクリプトホスト（X） UNIX/Linux/OS から: ターミナルアプリケーションから、テキストエディタは次のコピーによって（しかしまたは快適でシェルスクリプトを作成します）、スクリプトを作成します: https://raw.githubusercontent.com/robsherw/my_azure/master/my_azure.sh 1. スクリプトを貼り付けて下さい 2. スクリプト実行可能モジュールを作ることを確かめて下さい! 次のコマンドを実行します。 chmod u+x my_azure.sh

3.

スクリプトを実行して下さい: ./my_azure.sh 4.

(5)

図 2 見るように、スクリプトは Azure App 登録のために必要とされる公共証明書（CER ファイル）を構築し、呼出します。スクリプトはまた theThumbprintandCertificate プライベートキー（PEM ファイル）を Cisco E メールセキュリティセクションの設定で使用する呼出します。 Microsoft Azure のアプリケーションを登録する必要な値があります! [次のセクションをスキップして下さい! Cisco E メールセキュリティで使用のための紺碧アプリケーションの登録に進んで下さい。]

証明書: Windows （PowerShell を利用する）

Windows を使用している管理者に関してはアプリケーションを利用するか、または自己署名証明書を作成する知識を持つ必要があります。この証明書は Microsoft Azure アプリケーションを作成し、API コミュニケーションを関連付けるために使用されます。作成されるべき値: ●拇印 ●公共証明書（CRT ファイル） ●プライベートキー（PEM ファイル）自己署名証明書を作成するこの資料のための例は XCA （https://hohnstaedt.de/xca/ を、 https://sourceforge.net/projects/xca/) 使用しています。

注: XCA は Mac、Linux、または Windows のためにダウンロードすることができます。

1. 証明書およびキーのためのデータベースを作成して下さい: a. ツールバーから『File』を選択して下さい b. データベースを『New』を選択して下さい c. データベースのためのパスワードを作成して下さい（後の手順でそれを必要とします、従ってそれを覚えて下さい!） 2. Certificates タブをクリックし、そして証明書を『 New』をクリックして下さい 3. 認証対象タブをクリックし、次を記入して下さい: a. 内部名 b. countryName c. stateOrProvinceName d. localityName e. organizationName

(6)

f. organizationalUnitName （OU） g. commonName （CN） h. emailAddress 4. New 鍵を『Generate』をクリックして下さい 5. ポップアップで、提供された情報を確認して下さい（望まれる変更します）: a. 名前 b. Keytype: RSA c. Keysize: 2048 ビット d. 『Create』をクリックして下さい e. 「正常に作成しました『OK』をクリックすることによって RSA プライベートキー「名前」」ポップアップを確認して下さい図 3：の使用 XCA （ステップ 3-5） 6. キー使用法タブをクリックし、次を選択して下さい: a. X509v3 キー使用法の下: デジタル署名、キー暗号化 b. X509v3 によって拡張されるキー使用法の下: E メール保護図 4： XCA （ステップ 6）の使用 7. 証明書への変更を加えるために『OK』をクリックして下さい 8. 「正常に作成しました『OK』をクリックすることによって証明書「名前」」ポップアップを確認して下さい次に、公共証明書（CER ファイル）をエクスポートしたいと思い、PowerShell の使用のための証明書プライベートキー（PEM ファイル）は次にの上で、および Cisco E メールセキュリティステップの設定の使用のために命じます: 1. 新しく作成された証明書の内部名をクリックし、強調表示して下さい。 2. 『Export』をクリックして下さい a. アクセスの容易さのための保存ディレクトリを設定して下さい（望まれる変更する） b. 保証して下さいエクスポート形式を設定されますに PEM （.crt） c. [OK] をクリックします。

(7)

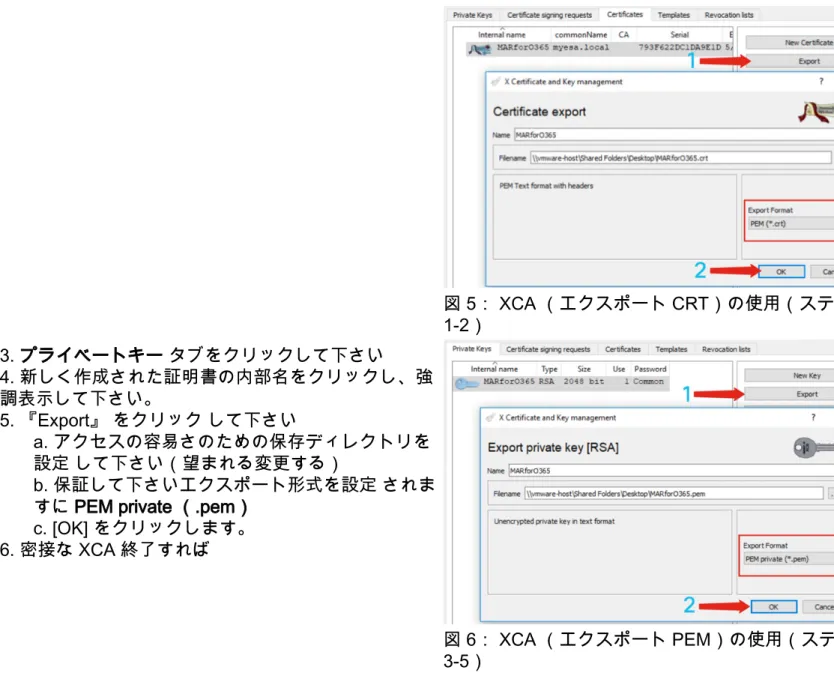

図 5： XCA （エクスポート CRT）の使用（ステップ 1-2） 3. プライベートキータブをクリックして下さい 4. 新しく作成された証明書の内部名をクリックし、強調表示して下さい。 5. 『Export』をクリックして下さい a. アクセスの容易さのための保存ディレクトリを設定して下さい（望まれる変更する） b. 保証して下さいエクスポート形式を設定されますに PEM private （.pem）

c. [OK] をクリックします。 6. 密接な XCA 終了すれば図 6： XCA （エクスポート PEM）の使用（ステップ 3-5）最終的には、作成された証明書を奪取し、Cisco E メールセキュリティを設定するために必要である Thumbprint を得ます。 Windows PowerShell を使用する、次を実行して下さい: 1.

$cer = New-Object System.Security.Cryptography.X509Certificates.X509Certificate2 $cer.Import("c:\Users\joe\Desktop\myCert.crt")

$bin = $cer.GetRawCertData()

$base64Value = [System.Convert]::ToBase64String($bin) $bin = $cer.GetCertHash()

$base64Thumbprint = [System.Convert]::ToBase64String($bin)

$keyid = [System.Guid]::NewGuid().ToString()[Note: “c:\Users\joe\Desktop...” is the location on your PC where your CRT file is saved.]

(8)

次のステップの値を取得するため、クリップボードにファイルまたはコピーに保存します: 2.

$base64Thumbprint | Out-File c:\Users\joe\Desktop\base64Thumbprint.txt $base64Thumbprint 注: 「c:\Users\joe\Desktop…」出力を保存している PC の位置はあります。 PowerShell コマンドを実行することが次に類似した好むはずである場合の期待された出力: PS C:\Users\joe\Desktop> $base64Thumbprint 75fA1XJEJ4I1ZVFOB2xqkoCIh94= 見るように、PowerShell コマンドは ESA 設定のために必要とされる拇印である base64Thumbprint を呼出します。

また Azure App 登録のために必要とされる公共証明書（CER ファイル）を作成することを完了しました。そして証明書プライベートキー（PEM ファイル）を Cisco E メールセキュリティセクションの設定で使用する作成しました。 Microsoft Azure のアプリケーションを登録する必要な値があります!

Cisco E メールセキュリティと併用するための紺碧アプリケーシ

ョンの登録

アプリケーション登録

Microsoft Azure ポータルへのログイン

1. Azure Active Directory （図 7）をクリックして下さい 2. アプリケーション登録をクリックして下さい 3. 新登録を『+』をクリックして下さい 4. 「レジスタアプリケーション」ページ: a. [Name]： Cisco E メールセキュリティ 3 月（または選択の名前） b. サポートされた勘定科目の種類: この組織ディレクトリだけのアカウント（アカウント名） c. リダイレクト URI: （オプション） [注: このブランクを残すことができますまたは書き込み式用の https://www.cisco.com/sign-on を使用すること自由に感じて下さい] d. ページの一番下に、『register』をクリックして下さい

(9)

図 7 Microsoft Azure > Azure Active Directory 上で指名されるようにアプリケーション画面を、示されます: 図 8： Microsoft Azure アプリケーション登録ページ

(10)

証明書および秘密

管理オプションのアプリケーションペイン、… 証明書及び秘密を選択して下さい 1. 証明書を『Upload』をクリックして下さい 2. CRT ファイルを（先にから作成される）選択して下さい 3. [Add] をクリックします。 4.

API 権限

管理オプションのアプリケーションペイン、… API 権限を選択して下さい 1. 追加します権限を『+』をクリックして下さい 2. サポートされたレガシー API にスクロールし、Exchange を選択して下さい 3.

delegated 権限の下記の権限を選択して下さい: EWS > 「EWS.AccessAsUser.All」

（Exchange Web サービスによるユーザ署名のとしてアクセスメールボックス）Mail > 「 Mail.Read」（読まれたユーザメール）Mail > 「Mail.ReadWrite」（ユーザメールを書けば読まれる）Mail > 「Mail.Send」（ユーザとしてメール送信）

4.

スクロールして下さいペインの上に… 5.

アプリケーション権限の下記の権限を選択して下さい: 「full_access_as_app」（すべてのメールボックスへのフルアクセスを用いる使用 Exchange Web サービス）Mail > 「

Mail.Read」（読まれたユーザメール）Mail > 「Mail.ReadWrite」（ユーザメールを書けば読まれる）Mail > 「Mail.Send」（ユーザとしてメール送信） 6. オプション： Microsoft グラフが「User.Read」権限のためにデフォルトで有効になることがわかります; 設定されるようにこれを残しか、または読まれてクリックし、アプリケーションに関連付けられる API 権限からこれを取除くために権限を『Remove』をクリックすることができます。 7. Microsoft グラフが既にリストされていた場合権限『Add』をクリックして下さい（または更新権限を、） 8. 最終的には、新しい権限がアプリケーションに適用されるようにするアクセス許可 admin 同意をのための…クリックして下さい 9. 頼む内部ペインポップアップがあります: 10. 「<Azure Name> のすべてのアカウントの要求されたアクセス許可のための同意を許可したいと思いますか。これは既存の admin 同意を記録しますこのアプリケーションを既になりません下記にリストされている」。ものを一致するアップデートします『Yes』をクリックして下さいこの時点で、示されている類似した許可されるグリーン成功メッセージおよび「Admin 同意によって必要とされる」列の表示が現れるはずです:

(11)

図 9： Microsoft Azure アプリケーション登録（必要な権限 API）

クライアントID および借用者 ID を得ること

管理オプションのアプリケーションペイン、… 概要をクリックして下さい 1. アプリケーション（クライアント）の右へマウスに ID クリップボードに『Copy』をクリックすれば 2. これをメモ、Notepad、Notepad++、等に貼り付け、「クライアントID」として注意して下さいこれに 3. ディレクトリ（借用者）の右へマウスに ID クリップボードに『Copy』をクリックすれば 4. これをメモ、Notepad、Notepad++、等に貼り付け、「借用者 ID」として注意して下さいこれに 5.

(12)

図 10： Microsoft Azure アプリケーション登録（アプリケーションおよびディレクトリ ID 位置）

Cisco E メールセキュリティの設定

作成された値: ●クライアントID ●借用者 ID ●拇印 ●プライベートキー（PEM ファイル）現時点で、準備される表で表示される 4 つの値があるはずです: クライアントID、借用者 ID、拇印、プライベートキー（PEM ファイル）。使用可能作成された値で、ESA の 3 月を設定します。 ESA へのログイン 1. システム管理 > メールボックス設定へのナビゲート 2. 『Enable』をクリックして下さい 3. イネーブルオフィス 365 メールボックス設定のためのチェックボックスをクリックして下さい 4. クライアントID で入力して下さい 5. 借用者 ID で入力して下さい 6.

Thumbprint で入力して下さい（Thumbprint は「パブリックのおよび Private 証明書およびキーペア」構築で作成されました先に） 7. 証明書プライベートキーに関しては、『File』を選択し、選択します PEM ファイルをクリックして下さい（「パブリックのおよび Private 証明書およびキーペア」構築で先に作成される） 8.

(13)

[Submit] をクリックします。 9. 成功メッセージが表示されます（図 11） 10. 保存します UI の上部右手の変更をクリックして下さい 11. コメントで入力し、クリックによってコンフィギュレーション変更を保存します変更を完了して下さい 12. 図 11： ESA 設定（メールボックス設定）

接続をチェックして下さい

次のステップは ESA からの Microsoft Azure への API 接続を確認することです。

Settings ページ同じメールボックスからクリックして下さいチェック接続を… 1. O365 アカウントで管理されるドメインのための有効な eメールアドレスで入力して下さい 2. 接続を『Test』をクリックして下さい 3. 成功メッセージを受け取る必要があります（図 12） 4. 終わるために『Done』をクリックして下さい 5.

(14)

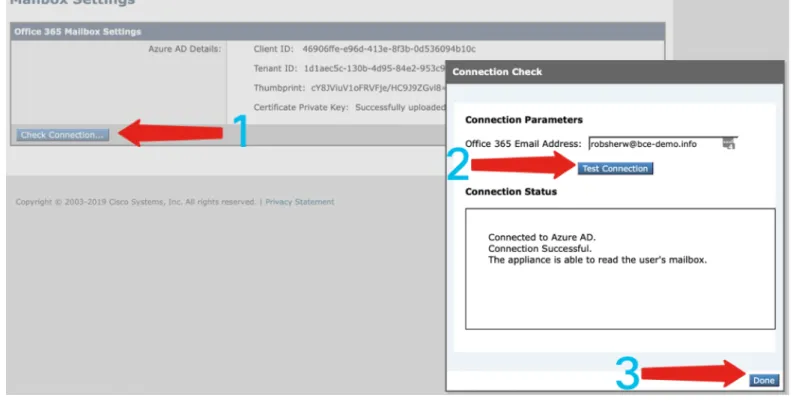

図 12：設定 ESA （チェック接続…）

イネーブルは Mail ポリシーで傷つきます

最後の段階はメールポリシーのための AMP 設定の 3 月を有効にすることです。ポリシー > 着信メールポリシーを郵送するナビゲート 1.

設定したいポリシー名のための Advanced Malware Protection カラムの設定をクリックして下さい（前。、図 13）: 2. 図 13：イネーブルは傷つきます（着信メールポリシー）ページの一番下にスクロールして下さい 3. クリックして下さいイネーブルメールボックスオート治療（3 月）のためのチェックボックスを 4. 3 月の間奪取したい次のいずれかの操作を選択して下さい: に転送して下さい: eメールアドレスの <enter >削除に転送して下さい: eメールアドレス > および削除の <enter

(15)

図 14：イネーブルは傷つきます（AMP 設定） [Submit] をクリックします。 6. 保存します UI の上部右手の変更をクリックして下さい 7. コメントで入力し、クリックによってコンフィギュレーション変更を保存します変更を完了して下さい 8. 完全な設定! Cisco E メールセキュリティ現時点で新しい情報がネットワークに入った後脅威のために判別されるファイルについて利用可能、に知らせているようになるので絶えず出現は脅威を評価して準備ができています。回顧評決が Cisco 脅威グリッドから生成されるとき、ヒントメッセージは E メールセキュリティ管理者に送られます（もし設定するなら）: 図 15： Cisco E メールセキュリティ回顧評決情報メッセージ例メールボックスオート治療はメールポリシーに対して設定されるとしてもし設定するなら奪取されます。

メールボックスオート治療レポート例

(16)

remediated あらゆる SHA256 のための報告は E メールセキュリティアプライアンス（ESA）およびセキュリティ管理アプライアンス（SMA）で両方利用可能なメールボックスオート治療レポートにです。図 16： E メールセキュリティアプライアンスメールボックスオート治療レポート例（モニタ > メールボックスオート治療）図 17：セキュリティ管理アプライアンスメールボックスオート治療レポート例（モニタリング > Advanced Malware Protection: メールボックスオート治療）

メールボックスオート治療ロギング

メールボックスオート治療に個々のログが、「3 月」あります。メールボックスオート治療ログは Cisco E メールセキュリティおよび Microsoft Azure および Microsoft O365 間のすべての通信アクティビティが含まれています。

3 月ログの例:

Mon May 27 02:24:28 2019 Info: Version: 12.1.0-087 SN: 420DE3B51AB744C7F092-9F0000000000 Mon May 27 02:24:28 2019 Info: Time offset from UTC: 18000 seconds

(17)

Fri May 31 01:17:57 2019 Info: Trying to connect to Azure AD. Fri May 31 01:17:57 2019 Info: Requesting token from Azure AD. Fri May 31 01:17:58 2019 Info: Token request successful.

Fri May 31 01:17:58 2019 Info: The appliance is able to read the user's([email protected]) mailbox.

Fri May 31 04:41:54 2019 Info: Trying to perform the configured action on MID:312391

SHA256:de4dd03acda0a24d0f7e375875320538952f1fa30228d1f031ec00870ed39f62 Recipient:[email protected].

Fri May 31 04:41:55 2019 Info: Message containing attachment(s) for which verdict update was(were) available was not found in the recipient's ([email protected]) mailbox. Tue Jun 4 04:42:20 2019 Info: Trying to perform the configured action on MID:348938

SHA256:7d06fd224e0de7f26b48dc2daf7f099b3770080d98bd38c49ed049087c416c4b Recipient:[email protected].

Tue Jun 4 04:42:21 2019 Info: Message containing attachment(s) for which verdict update was(were) available was not found in the recipient's ([email protected]) mailbox.

ESA のトラブルシューティング

接続ステータスのための正常な結果はテストすることを見なければ、Azure AD から実行されたアプリケーション登録を検討したい場合もあります。 ESA から、3 月ログをトレースレベルに設定し、接続を再検査して下さい。不成功な接続に関しては、ログは類似したをへの示すかもしれません:

Thu Mar 30 16:08:49 2017 Info: Trying to connect to Azure AD. Thu Mar 30 16:08:49 2017 Info: Requesting token from Azure AD.

Thu Mar 30 16:08:50 2017 Info: Error in requesting token: AADSTS70001: Application with

identifier '445796d4-8e72-4d06-a72c-02eb47a4c59a' was not found in the directory ed437e13-ba50-479e-b40d-8affa4f7e1d7

Trace ID: 4afd14f4-ca97-4b15-bba4-e9be19f30d00 Correlation ID: f38e3388-729b-4068-b013-a08a5492f190 Timestamp: 2017-03-30 20:08:50Z

Thu Mar 30 16:08:50 2017 Info: Error while requesting token AADSTS70001: Application with identifier '445796d4-8e72-4d06-a72c-02eb47a4c59a' was not found in the directory ed437e13-ba50-479e-b40d-8affa4f7e1d7

Trace ID: 4afd14f4-ca97-4b15-bba4-e9be19f30d00 Correlation ID: f38e3388-729b-4068-b013-a08a5492f190 Timestamp: 2017-03-30 20:08:50Z

（借用者 ID と同じである）アプリケーション ID、ディレクトリ ID、または Azure AD のアプリケーションのログからの他の関連する識別を確認して下さい。値の不確実である場合、アプリケーションを門脈 Azure AD から削除し、開始して下さい。

接続の成功に関しては、ログは類似したにであるはずです:

(18)

Thu Mar 30 15:51:58 2017 Info: Requesting token from Azure AD. Thu Mar 30 15:51:58 2017 Trace: command session starting Thu Mar 30 15:52:00 2017 Info: Token request successful.

Thu Mar 30 15:52:00 2017 Info: The appliance is able to read the user's([email protected]) mailbox.

トラブルシューティング Azure AD

注: Cisco TAC および Ciscoサポートは Microsoft Exchange、Microsoft Azure AD、またはオフィス 365 で加入者宅側問題を解決するために資格を与えられません。

加入者宅側に関しては Microsoft Azure AD においての、マイクロソフトのサポートを実行する必要があります発行します。 Microsoft Azure ダッシュボードからの「ヘルプ + サポート」オプションを参照して下さい。ダッシュボードからのマイクロソフトのサポートに直接支援要求を開けますかもしれません。
