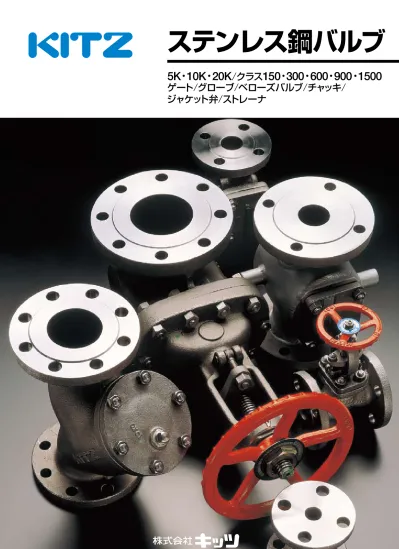

ステンレス鋼バルブ

5K

・10K・20K

/クラス

150 ・300・600・900・1500

ゲート/グローブ/ベローズバルブ/チャッキ/

ジャケット弁/ストレーナ

(2)

化学プラントから一般の建設設備まで幅広い分野で

高い対コストパフォーマンスを発揮する

キッツのステンレス鋼バルブシリーズ

ステンレス鋼バルブは、耐久性に優れ、従来化学工場や石油化学

工業などの分野で使われてきました。しかし近年では、その耐食

性・耐久性から対コストパフォーマンスの高さが認められ、一般

産業の装置用や中水道、建築設備関係など、幅広い分野で採用さ

れています。

当社ではステンレス鋼バルブを設計内容別にシリーズ化して、バ

ルブの選択がしやすいよう配慮しております。製品には、各種規

格を適用して製作された工業用バルブと、用途に応じて設計製作

されたキッツ標準品とがあり、化学プラントなどには規格を適用

したものが、一般の設備関係にはキッツ標準品が主に使用され

ています。

また、KITZステンレス鋼バルブは、徹底した品質管理のもと、鋳

造から組立まで一貫生産されており、常に高品質のバルブをご提

供しています。

特長

●優れた耐食性・耐久性

ステンレス鋼は含有するクロムやニッケルの働きにより、地金の

表面に強固な不慟態皮膜を形成し、腐食を防ぐとともに表面を保

護する働きがあります。また、ステンレス鋼は機械的強度も高く、

その耐食性・耐久性において、バルブ材料として極めて好適な素

材といえます。

●選定しやすい規格ごとのシリーズ

製品には、JIS・ANSI/ASME・API等の関連規格を適用したものと、

キッツ標準品があり、規格ごとにA・HA・B・S・C・E・AJ・Kの各シ

リーズに分けられておりますので、用途に応じた選定が容易にで

きます。

●総合的な品質管理による安定した品質

ステンレス鋼バルブは、当社の品質保証マニュアルに基づいた保

証体制により、クロマイトサンド鋳型による鋳造から、高度に精

密化・自動化された加工組立まで、各工程で厳しい品質管理体制

の下に製作し、提供しています。

❶クラス表示

記号クラス接続規格 5 5K JIS 10 10K 20 20K 150 クラス150 ASME 300 クラス300 600 クラス600 900 クラス900 1500 クラス1500

❷本体材料大別

U （ボデー、ボンネット、カバー）_{ステンレス鋼}

❸弁種記号

記号弁種 M ゲートバルブ P グローブバルブ PD PTFEジスク入　りグローブバルブ P_W ベローズシールグローブバルブ O スイングチャッキバルブ N リフトチャッキバルブ Y Y形ストレーナ FT ボールチャッキバルブ

❹シリーズ記号

記号弁種 A Aシリーズ HA HAシリーズ C Cシリーズ E Eシリーズ B Bシリーズ S Sシリーズ AJ ジャケット弁シリーズ K Kシリーズ

❺材料分類

記号材質無記号 SCS13A（SUS304） M SCS14A（SUS316） O SCS16A（SUS316L） V SCS19A（SUS304L） CB SCS21（SUS347） CG CG8M（SUS317） CK SCS18（SUS310） SA SASV（CN3MN相当、CN3MN-mod） SD SDPV（SCS10、CD3MWCuN相当、SCS10-mod） CN SCS23（アロイ20相当） HB N-12MV（ハステロイB相当） HC CW-12MW（ハステロイC相当）

❻呼び径表示

記号表示法 JISフランジ A表示（ミリメートル） ASMEフランジ B表示（インチ）ねじ込み B表示（インチ）ソケット B表示（インチ）

■製品記号の構成

例：150 U M A M 4

│

❶

❷

│

❸

│

❹

│

❺

│

❻

│ （注）Bシリーズは汎用小口径バルブ、Eシリーズはソケットウエルド型のバルブ、Kシリーズは建築設備用バルブで製品記号の構成は下記に準じません。 ❶〜❻は下記表示記号分類によります。

■特殊仕様対応

当カタログに掲載する標準仕様のバルブ以外に

も、下記の特殊仕様も製作対応いたします。

ご希望仕様の詳細をお申し付けください。

●電動操作機付バルブ

●ギア、チェーンホイール付きバルブ

●ロングネック（エクステンションボンネット）

●アクリルカバー付きバルブ

注1）カタログに記載の図面は代表的なサイズを掲載してありますのでサイズによっては少し構造が異なる場合もあります。詳細については別に納入品図面をご請求ください。

(3)

■ステンレス鋼の優れた鋳造技術

圧力を内蔵するバルブにとって、主要部品であ

るボデー・ボンネット・ジスクなどの鋳物の良否

は、製品の機能・安全性の点で極めて重要な要素

です。このためキッツは、高品質の鋳物こそバル

ブの品質向上に欠かすことのできない基本で

あると考えています。

クロマイトサンド鋳型

当社は、ステンレス鋼バルブ専用の鋳造ライン

を持ち、他に類を見ない高品質なバルブ鋳型を

生産、製品をしています。

鋳型は一般にケイ砂鋳型を使用しますが、当社

ではクロム鉱石のいわゆるクロマイトサンドを

混合した鋳型を用いています。クロマイトサン

ドは、ケイ砂に比べ比重が約2倍あり充嗔性に

優れており、これをさらに全自動造型機

により1.47MPaの圧力で高圧造型しています

ので、鋳型は均一で硬度が高く、優れた精度を

持っています。また、

クロマイントサンドは冷却効

果にも優れているため、鋳物の内部欠陥が少な

く均一で精度の高い鋳物ができあがります。

さらに、クロマイトサンドには脱炭作用もあり、

鋳物の表面から炭素を吸収しステンレス鋳物

の耐食性を一段と向上させます。

けい砂

クロマイトサンド

各シリーズの用途と特長

KITZステンレス鋼バルブは準拠規格別に製品をシリーズ化して、ご採用の際にバルブの選択を分かり易く区別できるようにしております。

Aシリーズ

耐食性バルブとして多く採用されているシリーズで、設計基準は

ANSI/ASME B16.34、API 603、JPI 7S-58に準じて製作された軽

量型で経済的なフランジ形バルブです。材料はタイプ304、316、

316Lを標準としており、呼び圧力は150、300、600、10K、20Kを

シリーズ化しております。使用先は化学工業、石油化学工業、のほか

一般産業装置、建築設備にも使用されております。

Bシリーズ

青銅弁、ダグタイル弁では、強度がたりない、耐食性がないなどの

問題点を解決することからJIS B 2011青銅弁に準じ開発し、また

水道水の赤水対策用として国土交通省機械設備工事共通仕様書

およびステンレス協会SAS 358規格に適合している高品質、長寿

命の手軽に使用できるフランジ形とねじ込み形のステンレス鋼

バルブです。

HAシリーズ

API603に合致したバルブで、設計基準はAシリーズと同等です。

Cシリーズ

厚肉タイプのシリーズでAPI 600、JPI 7S-46に合致したハイグ

レードなバルブです。呼び圧力はクラス150から1500までと低温、

低圧から高温、高圧までと高耐食で幅広い使用条件に対応できる

シリーズです。

Sシリーズ

接続部がねじ込みタイプ（JIS B 0203）のバルブで設計基準はAシ

リーズと同等です。呼び圧力はクラス150、300でBシリーズのアッ

プグレード製品です。各種特殊な仕様も対応できるシリーズです。

Eシリーズ

管接続部がソケットウエルドタイプ（JIS B 2316、JPI-7S-36）のバ

ルブで設計基準はAシリーズと同様です。呼び圧力はクラス300

で管接続部より漏れを嫌う場合や配管をコンパクトに行う場合に

適します。

AJシリーズ

Aシリーズにジャケットを巻き、ジャケット部に蒸気、熱媒体など

を流し、流体の保温をはかる製品です。ただし、ジャケットの最高

使用温度は260℃です。260℃以上で使用を希望される場合はお問

い合わせください。

本体をすべて覆うフルジャケット構造のため、ポートサイズに対

しフランジサイズは2サイズアップとなっております。呼び圧力

150、300、10K、20Kをシリーズ化しております。

Kシリーズ

建設設備配管ラインの給油、給水用バルブとして、耐食性に優れ

たステンレス鋼を本体材質として開発した「Kシリーズ」は、バル

ブ部での腐食発生を防止し、ライフサイクルコスト低減にも大き

な効果を発揮します。また、フランジ形ゲートバルブ、ねじ込み／

フランジ形チャッキバルブの面間寸法と管接続部は、JIS規格に

合致しています。

(4)

目次/KITZステンレス鋼バルブラインナップ

※ 株式会社キッツは、1989年11月わが国で最初にISO 9001の認証を取得し、当カタログに掲載する全製品は、すべて当該認証の対象製品です。 シリーズクラスレーティング管接続部適用規格材料タイプ _製品記号呼び径 1_／8_4BA 103_／₈ 151_／₂ 203_／₄ 25₁ ₁321_／₄ ₁401_／₂ 50₂ ₂651_／₂ 80₃ 100₄ 125₅ 150₆ 200₈ 250₁₀ 300₁₂ 350₁₄ 400₁₆ 450₁₈ 500₂₀ 600₂₄ ページ

A

10K JIS B2220 JIS 10K RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 10UMA（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●※1 ○ ○ ○ 14 10UMAM（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●※1 ○ ○ ○ 10UMAO（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ ○ グローブ 10UPAM（T）10UPA（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ 10UPAO（T） ● ● ● ● ● ● ● ● ● ● ● ○ ○ ジスク入りグローブ 10UPDAM10UPDA ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ 10UPDAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 10UPAW ● ● ● ● ● ● ● ● ● ● 15 10UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 10UOA（T）10UOAM（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●※1●※1 ○○ ○○ ○○ 10UOAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 10UNA（T） ● ● ● ● ● 16 10UNAM（T） ● ● ● ● ● 10UNAO（T） ○ ○ ○ ○ ○ ストレーナ 10UYA_10UYAM ●_○ ●_○ _○● ●_○ ●_○ _○● _○● ●_○ 20K JIS 20K_RF_フランジゲート 20UMA（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 17 20UMAM（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 20UMAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 20UPAM（T）20UPA（T） ●● ●● ●● ○○ ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 20UPAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 20UPAW ● ● ● ● ● ● ● ● ● ● 18 20UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 20UOA（T）20UOAM（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ ○ ○ 20UOAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 20UNA（T）20UNAM（T） ●● ●● ●● ●● ₁₉ 20UNAO（T） ○ ○ ○ ○ ストレーナ 20UYA ● ● ● ● ● ● ● ● ● ● ● ● 150 ASME B16.34 ASME150 RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 150UMA（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 14 150UMAM（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 150UMAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 150UPAM（T）150UPA（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 150UPAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 150UPAW ● ● ● ● ● ● ● ● ● ● 15 150UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 150UOA（T）150UOAM（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ ○○ 150UOAO（T） ● ● ○ ● ● ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 150UNA（T）150UNAM（T） ●● ●● ●● ●● 16 150UNAO（T） ○ ○ ○ ○ 300 ASME300_RF_フランジゲート 300UMA ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 17 300UMAM ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 300UMAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 300UPA300UPAM ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 300UPAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 300UPAW ● ● ● ● ● ● ● ● ● ● 18 300UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 300UOA300UOAM ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ ○ ○ 300UOAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 300UNA300UNAM ●● ●● ●● ●● 19 300UNAO ○ ○ ○ ○ 600 ASME600_RF_フランジ SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 600UMA ● ● ● ● ● ● ● ● ● ● ● ● 20 600UMAM ● ● ● ● ● ● ● ● ● ● ● ● 600UMAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 600UPA600UPAM ●● ●● ●● ●● ●● ●● ●● ●● ●○ ○○ 600UPAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ギア付グローブ G-600UPAG-600UPAM ●● ●● G-600UPAO ● ● スイングチャッキ 600UOA600UOAM ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 21 600UOAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

HA

10K JIS B2220 JIS 10K RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 10UMHA ● ● ● ● ● 22 10UMHAM ● ● ● ● ● 10UMHAO ● ● ● ● ●

20K JIS 20K_RF_フランジ 20UMHA20UMHAM ●● ●● ●● ●● ●●

20UMHAO ● ● ● ● ● 150 ASME B16.34 ASME150 RFフランジ SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L） 150UMHA ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 150UMHAM ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 150UMHAO ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

300 _RFASME300_フランジ 300UMHAM300UMHA ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●●

300UMHAO ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

※製品記号の末尾に“T”のつくもののガスケットはセラミック入りPTFEシート、パッキンはPTFEカップアンドコーン組込品です。 ※１の“T”品は受注生産品です。

(5)

※ 株式会社キッツは、1989年11月わが国で最初にISO 9001の認証を取得し、当カタログに掲載する全製品は、すべて当該認証の対象製品です。 シリーズクラスレーティング管接続部適用規格材料タイプ _製品記号呼び径 1_／8_4BA 103_／₈ 151_／₂ 203_／₄ 25₁ ₁321_／₄ ₁401_／₂ 50₂ ₂651_／₂ 80₃ 100₄ 125₅ 150₆ 200₈ 250₁₀ 300₁₂ 350₁₄ 400₁₆ 450₁₈ 500₂₀ 600₂₄ ページ

A

10K JIS B2220 JIS 10K RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 10UMA（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●※1 ○ ○ ○ 14 10UMAM（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●※1 ○ ○ ○ 10UMAO（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ ○ グローブ 10UPAM（T）10UPA（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ 10UPAO（T） ● ● ● ● ● ● ● ● ● ● ● ○ ○ ジスク入りグローブ 10UPDAM10UPDA ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ 10UPDAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 10UPAW ● ● ● ● ● ● ● ● ● ● 15 10UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 10UOA（T）10UOAM（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●※1●※1 ○○ ○○ ○○ 10UOAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 10UNA（T） ● ● ● ● ● 16 10UNAM（T） ● ● ● ● ● 10UNAO（T） ○ ○ ○ ○ ○ ストレーナ 10UYA_10UYAM ●_○ ●_○ _○● ●_○ ●_○ _○● _○● ●_○ 20K JIS 20K_RF_フランジゲート 20UMA（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 17 20UMAM（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 20UMAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 20UPAM（T）20UPA（T） ●● ●● ●● ○○ ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 20UPAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 20UPAW ● ● ● ● ● ● ● ● ● ● 18 20UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 20UOA（T）20UOAM（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ ○ ○ 20UOAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 20UNA（T）20UNAM（T） ●● ●● ●● ●● ₁₉ 20UNAO（T） ○ ○ ○ ○ ストレーナ 20UYA ● ● ● ● ● ● ● ● ● ● ● ● 150 ASME B16.34 ASME150 RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 150UMA（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 14 150UMAM（T） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 150UMAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 150UPAM（T）150UPA（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 150UPAO（T） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 150UPAW ● ● ● ● ● ● ● ● ● ● 15 150UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 150UOA（T）150UOAM（T） ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ ○○ 150UOAO（T） ● ● ○ ● ● ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 150UNA（T）150UNAM（T） ●● ●● ●● ●● 16 150UNAO（T） ○ ○ ○ ○ 300 ASME300_RF_フランジゲート 300UMA ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 17 300UMAM ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○ ○ ○ ○ 300UMAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 300UPA300UPAM ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 300UPAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ベローズシールグローブ 300UPAW ● ● ● ● ● ● ● ● ● ● 18 300UPAWM ● ● ● ● ● ● ● ● ● ● スイングチャッキ 300UOA300UOAM ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ ○ ○ 300UOAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ リフトチャッキ 300UNA300UNAM ●● ●● ●● ●● 19 300UNAO ○ ○ ○ ○ 600 ASME600_RF_フランジ SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 600UMA ● ● ● ● ● ● ● ● ● ● ● ● 20 600UMAM ● ● ● ● ● ● ● ● ● ● ● ● 600UMAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ グローブ 600UPA600UPAM ●● ●● ●● ●● ●● ●● ●● ●● ●○ ○○ 600UPAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ギア付グローブ G-600UPAG-600UPAM ●● ●● G-600UPAO ● ● スイングチャッキ 600UOA600UOAM ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ○○ ○○ 21 600UOAO ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

HA

10K JIS B2220 JIS 10K RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L）ゲート 10UMHA ● ● ● ● ● 22 10UMHAM ● ● ● ● ● 10UMHAO ● ● ● ● ●

20K JIS 20K_RF_フランジ 20UMHA20UMHAM ●● ●● ●● ●● ●●

20UMHAO ● ● ● ● ● 150 ASME B16.34 ASME150 RFフランジ SCS13A （SUS304） SCS14A （SUS316） SCS16A （SUS316L） 150UMHA ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 150UMHAM ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 150UMHAO ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

300 _RFASME300_フランジ 300UMHAM300UMHA ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●● ●●

300UMHAO ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

(6)

シリーズクラスレーティング管接続部適用規格材料タイプ _製品記号呼び径 1_／8_4BA 103_／₈ 151_／₂ 320_／₄ 25₁ ₁321_／₄ ₁401_／₂ 50₂ ₂651_／₂ 80₃ 100₄ 125₅ 150₆ 200₈ 250₁₀ 300₁₂ 350₁₄ 400₁₆ 450₁₈ 500₂₀ 600₂₄ ページ

C

150 ASME B16.34 ASME150 RFフランジ

API 600 SCS14A_（SUS316）

ゲート 150UMCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

23

グローブ 150UPCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

スイングチャッキ 150UOCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

300 ASME300_RF_フランジゲートグローブ 300UMCM300UPCM ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○ ○ ○ ○ ○ 24

スイングチャッキ 300UOCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

600 ASME600_RF_フランジゲートグローブ 600UMCM600UPCM ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○ ○ 25

スイングチャッキ 600UOCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

900 _RFASME900_フランジグローブゲート 900UMCM900UPCM ○ ○○ ○○ ○○ ○ ○ ○ 26

スイングチャッキ 900UOCM ○ ○ ○ ○

1500 ASME1500_RF_フランジゲートグローブ 1500UMCM1500UPCM ○○ ○○ ○○ ○○ ○○ ○○ ○ ○ 27

スイングチャッキ 1500UOCM ○ ○ ○ ○ ○

E

300 ASME_B16.34 ソケット_ウエルド ASME_B16.34 _（SUS316）SCS14A

ゲート SW300UMM ● ● ● ● ○ 28 グローブ SW300UPM ● ● ● ● ○ スイングチャッキ SW300UOM ● ● ● ● ● リフトチャッキ SW300UNM ● ● ● ● 29

B

10K キッツ標準ねじ込みキッツ標準 SCS13A （SUS304） SCS14A （SUS316）グローブ UCL ● ● ● ● ● ● ● ● 29 UJ ● ● ● ● ● ● ● ● ● UJM ● ● ● ● ● ● ● ● ● 5K JIS 5K フランジ UAB ● ● ● ● ● ● ● 30 10K JIS 10K フランジ UCB ● ● ● ● ● ● ● UJB ● ● ● ● ● ● ● ● ● UJBM ● ● ● ● ● ● ● ● ● ねじ込みジスク入りグローブ UD ● ● ● ● ● ● ● 31 UDM ● ● ● ● ● ● ● JIS 10K フランジ UDBUDBM ●● ●● ●● ●● ●● ●● ●● ●● ねじ込みゲート UEL ● ● ● ● ● ● UELM ● ● ● ● ● ● UE ● ● ● 32 UEM ● ● ● JIS 10K フランジ UEBUEBM ● ● ●● ●● ●● ●● ●● ●● ねじ込みスイングチャッキ UO ● ● ● ● ● ● ● ● 33 UOM ● ● ● ● ● ● ● ● JIS 10K フランジ UOBUOBM ●● ●● ●● ●● ●● ●● ●● ●● ねじ込みリフトチャッキボールチャッキ UNUFTE ● ● ● ● ●● ● ● 34 ── 空気抜き弁 UFTA ● ● 10K JIS 10K_フランジストレーナ UYB ● ● ● ● ● ● ● 32 UYBM ● ● ● ● ● ● ● 20K ねじ込み UY_UYM ●_● _●● ●_● ●_● ●_● ●_● _●● ●_● _●● ●_● 33

S

150 ASME

B16.34 ねじ込み ASMEB16.34 （SUS304）SCS13A

ゲート 150UMS ● ● ● ● ● 35 グローブ 150UPS ● ● ● ● ● スイングチャッキ 150UOS ● ● ● ● ● 300 ゲートグローブ 300UMS300UPS ●● ●● ●● ●● ●● 36 スイングチャッキ 300UOS ● ● ● ● ●

AJ

10K JIS B2220 JIS 10K RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316）ゲート 10UMAJ（M） ● ● ● ● ● ● ● ● 37 グローブ 10UPAJ（M） ● ● ● ● ● ● ● スイングチャッキ 10UOAJ（M） ● ● ● ● 38 リフトチャッキ 10UNAJ（M） ● ● ● ● 20K JIS 20K_RF_フランジゲート 20UMAJ（M） ● ● ● ● ● ● ● ● グローブ 20UPAJ（M） ● ● ● ● ● ● ● 39 スイングチャッキ 20UOAJ（M） ● ● ● ● リフトチャッキ 20UNAJ（M） ● ● ● ● 150 ASME B16.34 ASME150 RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316）ゲート 150UMAJ（M） ● ● ● ● ● ● ● ● ₃₇ グローブ 150UPAJ（M） ● ● ● ● ● ● ● スイングチャッキ 150UOAJ（M） ● ● ● ● 38 リフトチャッキ 150UNAJ（M） ● ● ● ● 300 ASME300_RF_フランジゲート 300UMAJ（M） ● ● ● ● ● ● ● ● グローブ 300UPAJ（M） ● ● ● ● ● ● ● 39 スイングチャッキ 300UOAJ（M） ● ● ● ● リフトチャッキ 300UNAJ（M） ● ● ● ●

K

5K キッツ標準 JIS 5K フランジキッツ標準 SCS13A ゲート 5UMK ● ● ● ● ● ● 40 10K JIS 10K フランジ 10UMK ● ● ● ● ● ● ねじ込み _{スイングチャッキ} UELK_UOK ●_● ●_● ●_● ●_● ●_● ●_● 41 JIS 10K フランジボールチャッキ 10UFT10UFTE ● ●● ●● ●● ●● ●● ●

(7)

シリーズクラスレーティング管接続部適用規格材料タイプ _製品記号呼び径 1_／8_4BA 103_／₈ 151_／₂ 320_／₄ 25₁ ₁321_／₄ ₁401_／₂ 50₂ ₂651_／₂ 80₃ 100₄ 125₅ 150₆ 200₈ 250₁₀ 300₁₂ 350₁₄ 400₁₆ 450₁₈ 500₂₀ 600₂₄ ページ

C

150 ASME B16.34 ASME150 RFフランジ

API 600 SCS14A_（SUS316）

ゲート 150UMCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

23

グローブ 150UPCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

スイングチャッキ 150UOCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

300 ASME300_RF_フランジゲートグローブ 300UMCM300UPCM ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○ ○ ○ ○ ○ 24

スイングチャッキ 300UOCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

600 ASME600_RF_フランジゲートグローブ 600UMCM600UPCM ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○○ ○ ○ 25

スイングチャッキ 600UOCM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

900 _RFASME900_フランジグローブゲート 900UMCM900UPCM ○ ○○ ○○ ○○ ○ ○ ○ 26

スイングチャッキ 900UOCM ○ ○ ○ ○

1500 ASME1500_RF_フランジゲートグローブ 1500UMCM1500UPCM ○○ ○○ ○○ ○○ ○○ ○○ ○ ○ 27

スイングチャッキ 1500UOCM ○ ○ ○ ○ ○

E

300 ASME_B16.34 ソケット_ウエルド ASME_B16.34 _（SUS316）SCS14A

ゲート SW300UMM ● ● ● ● ○ 28 グローブ SW300UPM ● ● ● ● ○ スイングチャッキ SW300UOM ● ● ● ● ● リフトチャッキ SW300UNM ● ● ● ● 29

B

10K キッツ標準ねじ込みキッツ標準 SCS13A （SUS304） SCS14A （SUS316）グローブ UCL ● ● ● ● ● ● ● ● 29 UJ ● ● ● ● ● ● ● ● ● UJM ● ● ● ● ● ● ● ● ● 5K JIS 5K フランジ UAB ● ● ● ● ● ● ● 30 10K JIS 10K フランジ UCB ● ● ● ● ● ● ● UJB ● ● ● ● ● ● ● ● ● UJBM ● ● ● ● ● ● ● ● ● ねじ込みジスク入りグローブ UD ● ● ● ● ● ● ● 31 UDM ● ● ● ● ● ● ● JIS 10K フランジ UDBUDBM ●● ●● ●● ●● ●● ●● ●● ●● ねじ込みゲート UEL ● ● ● ● ● ● UELM ● ● ● ● ● ● UE ● ● ● 32 UEM ● ● ● JIS 10K フランジ UEBUEBM ● ● ●● ●● ●● ●● ●● ●● ねじ込みスイングチャッキ UO ● ● ● ● ● ● ● ● 33 UOM ● ● ● ● ● ● ● ● JIS 10K フランジ UOBUOBM ●● ●● ●● ●● ●● ●● ●● ●● ねじ込みリフトチャッキボールチャッキ UNUFTE ● ● ● ● ●● ● ● 34 ── 空気抜き弁 UFTA ● ● 10K JIS 10K_フランジストレーナ UYB ● ● ● ● ● ● ● 32 UYBM ● ● ● ● ● ● ● 20K ねじ込み UY_UYM ●_● _●● ●_● ●_● ●_● ●_● _●● ●_● _●● ●_● 33

S

150 ASME

B16.34 ねじ込み ASMEB16.34 （SUS304）SCS13A

ゲート 150UMS ● ● ● ● ● 35 グローブ 150UPS ● ● ● ● ● スイングチャッキ 150UOS ● ● ● ● ● 300 ゲートグローブ 300UMS300UPS ●● ●● ●● ●● ●● 36 スイングチャッキ 300UOS ● ● ● ● ●

AJ

10K JIS B2220 JIS 10K RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316）ゲート 10UMAJ（M） ● ● ● ● ● ● ● ● 37 グローブ 10UPAJ（M） ● ● ● ● ● ● ● スイングチャッキ 10UOAJ（M） ● ● ● ● 38 リフトチャッキ 10UNAJ（M） ● ● ● ● 20K JIS 20K_RF_フランジゲート 20UMAJ（M） ● ● ● ● ● ● ● ● グローブ 20UPAJ（M） ● ● ● ● ● ● ● 39 スイングチャッキ 20UOAJ（M） ● ● ● ● リフトチャッキ 20UNAJ（M） ● ● ● ● 150 ASME B16.34 ASME150 RFフランジ ASME B16.34 SCS13A （SUS304） SCS14A （SUS316）ゲート 150UMAJ（M） ● ● ● ● ● ● ● ● ₃₇ グローブ 150UPAJ（M） ● ● ● ● ● ● ● スイングチャッキ 150UOAJ（M） ● ● ● ● 38 リフトチャッキ 150UNAJ（M） ● ● ● ● 300 ASME300_RF_フランジゲート 300UMAJ（M） ● ● ● ● ● ● ● ● グローブ 300UPAJ（M） ● ● ● ● ● ● ● 39 スイングチャッキ 300UOAJ（M） ● ● ● ● リフトチャッキ 300UNAJ（M） ● ● ● ●

K

5K キッツ標準 JIS 5K フランジキッツ標準 SCS13A ゲート 5UMK ● ● ● ● ● ● 40 10K JIS 10K フランジ 10UMK ● ● ● ● ● ● ねじ込み _{スイングチャッキ} UELK_UOK ●_● ●_● ●_● ●_● ●_● ●_● 41 JIS 10K フランジボールチャッキ 10UFT10UFTE ● ●● ●● ●● ●● ●● ●

(8)

■バルブ用材料としてのステンレス鋼及び特殊高合金

さらに、厳しい腐食環境に対しては、モネル、インコネル、ハステロイB/C相当材のニッケル基特殊高合金材料も使われます。なお、マルテンサイト系ステンレス鋼（SUS403、SUS420J1等）は鋳鉄バルブや鋳鉄バルブのステム、ジスク、シートリング等に広く用いられています。ステンレス鋼 Cr系 Cr-Ni系マルテンサイト系フェライト系オーステナイト系 SUS304、SUS316など SUS329J1など SUS630など SUS430など SUS403、SUS420J1など析出硬化系オーステナイト・フェライト系

■代表的な耐食バルブ用材料

硝酸、リン酸および有機酸に対して耐食性を有するが、硫酸に対する抵抗性が低い。 SCS13Aの改良材、SCS13Aよりも耐孔食性・耐隙間腐食性に優れる。 SCS13Aの耐粒界腐食改善鋼種。塩酸およびフッ酸、高温・高濃度の硫酸、リン酸以外の環境では耐食性を有する。 SCS14Aの改良材、SCS14Aよりも耐孔食性・耐隙間腐食性に優れる。 SCS14Aの耐粒界腐食改善鋼種。 Nb添加により炭化物を安定させ、SCS13A に比べ耐粒界腐食に優れている。 SCS14Aよりも耐孔食性・耐隙間腐食性が改善されている。全濃度の硝酸に対して優れた耐食性を示し、発煙硝酸環境においても強い耐性を示す。 60℃以下ですべての濃度の硫酸、また希酸化物の加熱溶液などに優れた耐食性を示す。 SCS13AよりもCr、Ｎｉが高く、亜硫酸溶液および室温の希硫酸などの環境中で使用される。一般的なオーステナイト系ステンレス鋳鋼の中で最も優れた耐酸性および耐アルカリ性を有する。また、海水などの塩化物溶液に対して優れた耐孔食性、耐隙間腐食性を有する。中濃度塩化環境において耐SCC性、および耐孔食性、希硫酸、リン酸等の環境において耐全面腐食として優れる。オーステナイト系ステンレス鋳鋼より耐応力腐食割れ性に優れ、フェライト系ステンレス鋳鋼より溶接性に優れたオーステナイト系ステンレス鋳鋼とフェライト系ステンレス鋳鋼の長所をあわせ持っている。また、高強度であり、SCS16Aよりも優れた耐酸性、耐孔食性、耐隙間腐食性を有する。還元性環境での耐食性が良く、局部腐食を生じない。Cl-による応力腐食割れに不感性である。全ての塩酸濃度に沸点まで耐性がある。60 ％までの硫酸、燐酸、塩化第二銅などの還元性塩に耐える。耐高温用材料であるが、強力な酸化性の環境には耐えない。耐酸化性と高温での耐食性に優れる。侵食的な環境に良い耐性を持つ。湿った塩素ガス、二酸化塩素など酸化性環境で良い耐性を持つ。酢酸、海水など有機酸、塩にも良い耐性を示す。耐酸化性と高温での耐食性に優れる。侵食的な環境に良い耐性を持つ。製紙工業、化学工業などのあらゆる分野で使用されている。電力、海洋用途、石油パイプラインなど。全濃度の硝酸製造装置。酢酸、アルカリ、希塩酸、希フッ化水素酸、希フッ化ケイ素酸、リン酸などを取扱う化学工業装置、石油精製工程で使用される。化学工業など。高濃度塩化物用化学装置、排煙脱硫装置、種々酸およびアルカリ反応装置、製塩および海水淡水化プラントなど。製紙工業、化学工業、海水環境など。塩化物環境では製塩装置、海水淡水化装置、海水使用ラインに使われる。酸環境では希硫酸、リン酸、ギ酸、酢酸装置、尿素装置に使用される。一方、樹脂装置などの化学装置、排煙脱硫装置、廃液濃縮装置などにも使用されている。アルカリ塩および沸酸を取扱う化学製造装置、石油精製装置など。塩素、硫酸、リン酸、酢酸、塩化水素ガスを取扱う化学工業用耐食機器、高温高濃度環境で塩化物を取扱う機器など。化学装置など。酸化性酸、ギ酸、無水酢酸、海水を取扱う製造装置、化学プロセス機器、フッ化物用化学機器など。化学装置など。種別

オ

ー

ス

テ

ナ

イ

ト

・

ス

テ

ン

レ

ス

鋼

ニ

相

ス

テ

ン

レ

ス

鋼

ニ

ッ

ケ

ル基合金鋼

品名 ASTM

JIS UNS-No. JIS ASTM UNS-No.

鍛造品特徴用途例鋳造品主要成分

オーステナイト系ステンレス鋳鋼

スーパーオーステナイト系ステンレス鋳鋼

二相系ステンレス鋳鋼

スーパー二相系ステンレス鋳鋼

Ni-Cu合金鋳物

Ni-Mo合金鋳物

Ni-Cr合金鋳物

Ni-Cr-Mo合金鋳物

SCS13

KA13

※1

SCS19

SCS14

KA14

※1

SCS16

SCS21

CG8M

CG3M

KSN1

CN7M

CN3MCu

CK20

SASV-Z1

※4

SASV-Z2

※4

KDPV22

SDPV-K1

※4

SDPV-K2

※4

SDPV-K3

※4

モネルM35-1

（Monel alloy 400）

※5

HB-K1

（Hastelloy alloy B）

※5

インコネル600K600

（Inconel alloy 600）

※5

HC-K1

（Hastelloy alloy C）

※5

HC-K2

インコネル625K625

（Inconel alloy 625）

※5

18Cr-8Ni

18Cr-8Ni-LS

※2

18Cr-8Ni-LC

※3

18Cr-9Ni-2Mo

18Cr-9Ni-2Mo-LS

※2

18Cr-9Ni-2Mo-LC

※3

18Cr-10Ni-Nb

18Cr-12Ni-3.5Mo

18Cr-12Ni-3.5Mo-LC

※3

18Cr-13Ni-4.5Si

21Cr-29Ni-2.5Mo-3.5Cu

21Cr-29Ni-2.7Mo-3.2Cu-LC

※3

25Cr-20Ni

21Cr-24Ni-6.5Mo-N

25Cr-24Ni-6.5Mo-N

22Cr-5Ni-3Mo-N

25Cr-7Ni-3Mo-N

28Cr-7N-4Mo-N

25Cr-7Ni-3Mo-Cu-N-W

67Ni-30Cu

67Ni-28Mo-5Fe

72Ni-16Cr-5Fe

58Ni-16Cr-16Mo-6Fe-4W

58Ni-21Cr-14Mo-4Fe-3W

65Ni-22Cr-9Mo-3.5Nb

SCS13A

SCS19A

SCS14A

SCS16A

SCS21

─

SCS23

SCS18

─

SCS10

SCS10 mod.

─

NCuC

NMC

─

NMCrC

─

A351 CF8

A351 CF3

A351 CF8M

A351 CF3M

A351 CF8C

A351 CG8M

A351 CG3M

─

A351 CN7M

A990 CN3MCu

A351 CK20

A351 CN3MN

A351 CN3MN mod.

A995 Gr.4A CD3MN

─

A995 CD3MWCuＮ

A494 M35-1

A494 N12MV

A494 CY40

A494 CW12MW

A494 CX2MW

A494 CW6MC

J92600

J92700

J92900

J92800

J92710

J93000

─

N08007

─

J94202

J92205

─

J93380

N24135

N30012

N06040

N30002

N26022

N26625

SUS 304

SUS 304L

SUS 316

SUS 316L

SUS 347

SUS 317

SUS 317L

─

SUS 310S

SUS 317J4L

─

SUS 329J3L

SUS 329J4L

─

NM1B

─

NMCrB

─

A276 304

A276 304L

A276 316

A276 316L

A276 347

A276 317

─

A276 310S

─

A240 S32205

─

B335 N10001

B166 N06600

B574 N10276

B574 N06022

B446 N06625

S30400

S30403

S31600

S31603

S34700

S31700

S31703

─

S31008

N08367

─

S32205

S31260

─

S32760

─

N10001

N06600

N10276

N06022

N06625

規格

※1 KA13,14のKAは、KITZ AMAZING の略で、Ｓを極限まで落とし、JIS規格内で耐食性を向上させた材料です。 ※2 S < 0.002mass% ※3 C < 0.03mass% ※4 SDPVおよびSASV、KDPVはKITZの登録商標です。 ※5 Inconel/MonelはSPECIAL METALS社、HastelloyはHastelloy社の商品名です。一般にステンレス鋼は、Cr（クロム）系、Cr-Ni（クロム-ニッケル）系に大別しさらに、その金属組織から、右図のように分類して呼ばれています。ステンレス鋼バルブ材料には、耐食性の優れたオーステナイト系が最も多く用いられています。また、各種プラントにおける多様な耐食性要求に相応して、高Mo（モリブデン）オーステナイトステンレス鋼や、二相ステンレス鋼が活用されています。

(9)

シリーズ 10K JIS B 2220 JIS B 0203※2 JIS B 0203※2 JIS B 2002 ASME B 16.34 ASME B 16.34 ASME B 16.10 ASME B 16.10 ASME B 16.5 JIS B 2220 20K JIS B 2220 10K ASME B 16.5 ASME B 16.5 ASME B 16.34 ASME B 16.34 ASME B 16.34 ASME B 16.34 ASME B 16.34 API 600 JIS B 2316 JIS B 0203 JIS B 0203 JIS B 2220 5K JIS B 2220 10K JIS B 2220 10K JIS B 2220 20K JIS B 2220 ASME B 16.34 ASME B 16.34 キッツ標準※1 キッツ標準※1 キッツ標準※1 キッツ標準キッツ標準キッツ標準キッツ標準キッツ標準 20K 150 300 600 300 5K 10K 10K 20K 20K ASME B 16.34 150 300 150 300 A,HA C E B S AJ

■設計基準

■グランドパッキン（ゲート、グローブ用）

クラスレーティング面間寸法管接続部肉厚シリーズ 10K 20K 150 300 600 150 300 600 900 1500 5K 10K 10K 20K 150 300 膨張黒鉛＋PTFE編組パッキン PTFEカップアンドコーン膨張黒鉛膨張黒鉛＋PTFE編組パッキン膨張黒鉛膨張黒鉛＋PTFE編組パッキンまたはPTFE 膨張黒鉛＋PTFE編組パッキン A,HA, E,S C B AJ クラス

■ガスケット（ゲート、グローブ、チャッキ用）

■シート材料

シリーズ 10K 20K 150 300 600 150 300 600 900 1500 5K 10K 10K 20K 150 300 膨張黒鉛シートガスケットセラミック入PTFE うず巻形（SUS 304 / 非石綿シートガスケット）膨張黒鉛シートガスケットうず巻形（SUS 304 / 非石綿シートガスケット）リングジョイント（SUS 316）ガスケットなし又は標準ガスケット膨張黒鉛シートガスケット +300℃ +150℃ +500℃ +300℃ +500℃ +180℃ +300℃ +400℃ +200℃ +450℃ +400℃ +450℃ +500℃ +180℃ +400℃ Ｂシリーズ以外は、ご要望によりハードフェーシングが可能です。 A,HA, E,S C B AJ クラス材料シリーズ 10K 20K 150 300 600 150 300 900 1500 600 10K 300 40A以下全サイズ 40A以下 A,HA C B E 10K 20K 150 300 全サイズ全サイズ 50A以上全サイズ 50A以上全サイズ AJ クラスソリッド形ジスクフレキシブル形ジスク ●ソリッド形ジスク ●フレキシブル形ジスク材料最高使用温度最高使用温度 150 1500∼ 注意ガスケット及びパッキン材料によって最高使用温度は変わります。右表に示しています各材料ごとの最高使用温度をご確認ください。 ※1 本カタログ10ページをご参照ください。 ※2 JIS B 2220の寸法とは一部異なるものがあります。 ※ 20K/300HAシリーズはうず巻形（SUS304/非石綿シートガスケット）となります。

■ゲートバルブのジスク形状

150 300 全サイズ S 注1）ページ 23∼27に掲載してあります Cシリーズステンレス鋼バルブ、クラス 150、300および 600、ゲート、グローブおよびスイングチャッキバルブは、インテグラルシートが標準となります。50A以上については、リニュアブルシートも対応いたしますので、別途お問い合わせください。

■設計仕様

KITZステンレス鋼バルブはBシリーズを除きJIS B 2220、又はANSI/ASME B16.34の圧力/温度基準に準拠しております。材料、構造、作動、

機能はJIS、JPI、ANSI/ASME、API等の各規格を適用し、石油精製、石油化学、一般化学をはじめとする各種工業用の仕様を満足するバル

ブです。

（Kシリーズについては、40ページをご参照ください。）

（バルブ）（鋼管）溶接前において約1.6mm Cχ Cχ t 注）Cχ≧1.25tとするただし最小3.2mmより小さくならないこと

図-1

1. ソケットウエルド形バルブを配管に溶接する場合は、有資格者に

より、施工試験で確認した溶接方法に従って行ってください。

2. ソケットウエルド形バルブの溶接は、溶接部を掃除し、ジスクを

半開状態で行ってください。

3. 溶接材料の棒やワイヤーは、溶接部の大きさに応じた径のものを使

用してください。

4. ソケットウエルド形バルブの溶接部寸法は、

下表の通りです。溶接

の際は、溶接する鋼管の先端部からC寸法より約1.6mmマイナスし

た長さにマークを印し、バルブのソケット底面と鋼管先端部の間に

間隔を開けてください。

5. すみ肉の脚長は溶接する鋼管の厚さに応じ、図1の注記に示す寸法

以上にしてください。

■ソケットウエルド接続部の溶接要領

　（Eシリーズバルブ）

⃝寸法表　JIS B 2316, JPI 7S-36-96

単位:mm 呼び _BA 151_／₂ 203_／₄ 25₁ ₁401_／₂ 50₂ 備考 B 22.2 27.7 34.5 49.1 61.1 JIS, JPI C（最小） 9.6 12.7 12.7 12.7 15.9 JIS, JPI B C

(10)

■ステンレス鋼及び特殊高合金の材料規格

材料名 化学成分（Wt%） 機械的性質 弊社制作範囲 C Si Mn P S Ni Cr Mo Cu Fe V W N _（N/mm引張2_）_（N/mm耐力2_）_{（％）在庫生産受注生産特殊生産}伸び SCS13A 0.08以下 2.00以下 1.50以下 0.040以下 0.040以下 8.00〜_11.00 18.00〜_21.00 残 480以上 205以上 33以上 ◎ ◎ CF8 0.08以下 2.00以下 1.50以下 0.040以下 0.040以下 8.0〜　_11.0 18.0〜_{21.0 0.50以下} 残 485以上 205以上 35以上 SCS14A 0.08以下 1.50以下 1.50以下 0.040以下 0.040以下 9.00〜_12.00 18.00〜_21.00 2.00〜_3.00 残 480以上 205以上 33以上 ◎ ◎ CF8M 0.08以下 1.50以下 1.50以下 0.040以下 0.040以下 9.0〜　_12.0 18.0〜_21.0 2.0〜　_3.0 残 485以上 205以上 30以上 SCS16A 0.03以下 1.50以下 1.50以下 0.040以下 0.040以下 9.00〜_13.00 17.0〜_21.00 2.00〜_3.00 残 480以上 205以上 33以上 ◎ ◎ CF3M 0.03以下 1.50以下 1.50以下 0.040以下 0.040以下 9.0〜　_13.0 17.0〜_21.0 2.0〜　_3.0 残 485以上 205以上 30以上 SCS19A 0.03以下 2.00以下 1.50以下 0.040以下 0.040以下 8.00〜_12.00 17.00〜_21.00 残 480以上 205以上 33以上 ◎ CF3 0.03以下 2.00以下 1.50以下 0.040以下 0.040以下 8.0〜　_12.0 17.0〜_{21.0 0.50以下} 残 10×C％≦Nb≦1.35 485以上 205以上 35以上 CG8M 0.08以下 1.50以下 1.50以下 0.04以下 0.04以下 9.0〜　_13.0 18.0〜_21.0 3.0〜　_4.0 残 515以上 240以上 25以上 ◎ CG3M 0.03以下 1.50以下 1.50以下 0.04以下 0.04以下 9.0〜　_13.0 18.0〜_21.0 3.0〜　_4.0 残 515以上 240以上 25以上 SCS21 0.08以下 2.00以下 2.00以下 0.040以下 0.040以下 9.00〜_12.00 18.0〜_21.00 ─ ─ 残（Nb10×C％以上1.35以下） 480以上 205以上 28以上 ◎ CF8C 0.08以下 2.00以下 1.50以下 0.040以下 0.040以下 9.0〜　_12.0 18.0〜_{21.0 0.50以下} 残（8×％C＜Cb＜1.00） 485以上 205以上 30以上 SCS18 0.02以下 2.00以下 2.00以下 0.040以下 0.040以下 19.0〜_22.00 23.00〜_27.00 残 450以上 195以上 28以上 ◎ CK20 0.04〜 _{0.02 1.75以下 1.50以下 0.040以下 0.040以下} 19.0〜_22.0 23.0〜_{27.0 0.50以下} 残 450以上 195以上 30以上 SCS23 0.07以下 2.00以下 2.00以下 0.040以下 0.040以下 27.5〜_30.00 19.00〜_22.00 2.00〜_3.00 3.00〜_4.00 残 390以上 165以上 30以上 ◎ CN7M 0.07以下 1.50以下 1.50以下 0.040以下 0.040以下 27.5〜_30.5 19.0〜_22.0 2.0〜　_3.0 3.00〜_4.0 残 425以上 170以上 35以上 CN3MN※ （SASV-Z1※2_{）0.03以下 1.00以下 2.00以下 0.04以下 0.01以下} 23.5〜_25.5 20.0〜_22.0 6.0〜　_{7.0 0.75以下} 残 0.18〜_{0.26 550以上 260以上 35以上} ◎ SCS10※ （SDPV-K1※1_{）0.03以下 1.50以下 1.50以下 0.040以下 0.030以下} 4.50〜_8.50 21.0〜_26.00 2.50〜_4.00 残 0.08〜_{0.30 620以上 390以上 15以上} ◎ CD3MWCuN※ （SDPV-K3※1_{）0.03以下 1.00以下 1.00以下 0.03以下 0.025以下} 6.5〜　_8.5 25.0〜_26.0 3.0〜　_4.0 8.00〜_1.0 残 0.50〜_1.00 0.20〜_{0.30 690以上 450以上 25以上} ◎ N12MV 0.12以下 1.00以下 1.00以下 0.030以下 0.020以下残 1.00以下 26.0〜_30.0 4.0〜　_6.0 0.20〜_0.60 525以上 275以上 6以上 ◎ CW12MW 0.12以下 1.00以下 1.00以下 0.030以下 0.020以下残 15.5〜_17.5 16.0〜_18.0 4.5〜　_7.5 0.20〜_0.40 3.75〜_5.25 495以上 275以上 4以上 ◎ M35-1 0.35以下 1.25以下 1.50以下 0.03以下 0.03以下残 ─ ─ 26.0〜_{33.0 3.50以下} （Cb0.5以下） 450以上 170以上 25以上 ◎ ※％Cr+3.3％Mo+1.6％N≧40となります。 ※1 SDPVはキッツ製スーパー二相ステンレス鋼の登録商標で、25Cr-7Ni-4Moの鋳造品に相当します。 ※2 SASVはキッツ製スーパーオーステナイトステンレス鋼の登録商標で、21Cr-25Ni-6.5Mo-Nの鋳造品に相当します。

(11)

10 バルブに用いられている材料の強さは温度によって変わり、その

温度によってバルブの最高許容圧力がきめられます。圧力・温度

レーティングはバルブの温度と使用できる最高許容圧力の関係

を表したものです。この関係はJIS B 2220（鋼製管フランジ）JIS

B 2071（鋳鋼フランジ形弁）などに材料、構造ごとに決められてお

り、またアメリカではANSI/ASME B16.34 VALVES-Flanged,

Threaded, and Welding End で

PRESSURE-TEMPERA-圧力・温度レーティング（P-T Rating）

TURE RATINGSとして決められ、JPIでも7S-65に鋼製バルブ

の圧力─温度基準として決められております。これらの規格は使

用可能な多くの材料を性質ごとに分類したうえで、常温から高温

域まで区分し最高許容圧力を規定しています。

バルブの使用にあたっては、これらの圧力・温度レーティング表か

ら使用条件に合った経済的なバルブの選定が必要です。

■流体の状態と最高使用圧力との関係

●Aシリーズ、HAシリーズ、AJシリーズ（JIS B 2220-2004）　

単位: MPa 呼び圧力 10Ｋ 20K

使用温度（℃）SCS13A SCS14A SCS16A SCS19A SCS13A SCS14A SCS16A SCS19A 〜120 1.4 1.4 1.4 1.4 3.4 3.4 3.4 3.4 220 1.2 1.2 1.2 1.2 3.1 3.1 3.1 3.1 300 1.0 1.0 1.0 1.0 2.9 2.9 2.9 2.9 350 ─ ─ ─ ─ 2.6 2.6 2.6 2.6 400 ─ ─ ─ ─ 2.3 2.3 2.3 2.3 425 ─ ─ ─ ─ 2.0 2.0 2.0 2.0

●Bシリーズ　　　　　　　　

単位: MPa 流体の状態 W G1 G2 温度 呼び圧力 120℃以下 150℃以下 180℃以下 5K 0.7 0.5 ─ 10K 1.4 1.1 1.0 20K 2.0 1.2 1.0 W: 圧力変動の少ない清流水のみ。 G1〜G2: 蒸気、空気、不燃性ガス、油（潤滑油、作動油）など。

注）ボールチャッキバルブ、空気抜き弁の使用範囲については34ページを、Kシリーズについては、40ページをご参照ください。

注）Aシリーズジスク入りグローブ弁については、　下表のシートレーティング範囲となります。圧力MPa 圧力MPa 2.0 2.0 1.89 1.7 1.5 1.0 1.0 0.78 0.65 0 0 -29 120 180 220 300 350 400 温度（℃）ソフトシートジスク材料：PTFE ソフトシートジスク材料：ハイパタイトPTFE ：カーボンファイバー入PTFE ベローズ材料：SUS316L ベローズ材料： SUS316L 温度： 20℃ メタルシートジスク材料：メタル 20K／クラス300 20K／クラス300 10K／クラス150 10K／クラス150 ※標準仕様はメタルシートですが、ソフトシートの対応も可能です。 ※流体の凍結がないこと

●圧力─温度特性

バルブ本体については、JIS B 2220/ASME B 16.34の圧

力・温度基準に準拠した設計となっていますが、選定の際

は、ベローズの圧力・寿命についても考慮してください。

なお、この使用範囲を超えて使用する場合は、当社までお

問い合わせください。また、流体状態により適用できない

場合がありますので、使用条件をご連絡ください。

●圧力と寿命の関係

この値はベローズバルブ寿命試験によるテスト結果で、繰

り返し開閉寿命の値を示しています。この値よりも更に長

期の寿命を必要とされる場合はご相談ください。

（MSS SP117準拠）

■ベローズシールグローブバルブの使用範囲

圧力MPa 圧力MPa 2.0 2.0 1.89 1.7 1.5 1.0 1.0 0.78 0.65 0 0 3,000 4,000 5,000 6,000 7,000 -29 120 180 220 300 350 400 温度（℃）寿命（回数）ソフトシートジスク材料：PTFE ソフトシートジスク材料：ハイパタイトPTFE ：カーボンファイバー入PTFE ベローズ材料：SUS316L ベローズ材料： SUS316L 温度： 20℃ メタルシートジスク材料：メタル 20K／クラス300 20K／クラス300 10K／クラス150 10K／クラス150

注意

●ガスケット及びパッキン材料によって最高使用温度は変わります。8ページの表に示しています各材料ごとの最高使用

温度をご確認ください。

●AJシリーズはジャケットの最高使用温度/圧力は260℃/1.0MPaです。これ以上でのご使用の場合はお問い合わせください。

◎ジスクシート材料　①：PTFE 　②：C/F ＋ PTFE（オプション）　③：PFA ＋ PTFE（オプション） 120℃以上でご使用になる場合は、ジスク材料が変更となります。当社までお問い合わせください。 20UPA, 300UPA 0 1.00 1.40 1.90 2.00 3.00 3.40 4.00 （MPa） –29 0 50 100120 150 180 200 220 250（℃） 3.22 1.50 1.32 1.28 _1.20 1.13 1.22 1.19 3.10 3.03 2 3 1 150UPDA 10UPDA

(12)

−29 to 38 50 100 150 200 250 300 325 350 375 400 425 450 475 500 538 550 575 600 625 650 675 700 725 750 775 800 816 −20.2 to 100.4 122 212 302 392 482 572 617 662 707 752 797 842 887 932 1000.4 1022 1067 1112 1157 1202 1247 1292 1337 1382 1427 1472 1500.8 19.0 18.3 15.7 14.2 13.2 12.1 10.2 9.3 8.4 7.4 6.5 5.5 4.6 3.7 2.8 1.4 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.2*2 1.0*2 19.0 18.4 16.2 14.8 13.7 12.1 10.2 9.3 8.4 7.4 6.5 5.5 4.6 3.7 2.8 1.4 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.2*2 1.0*2 275.6 265.4 227.7 206.0 191.4 175.5 147.9 134.9 121.8 107.3 94.3 79.8 66.7 53.7 40.6 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 17.4 14.5 1.90 1.83 1.57 1.42 1.32 1.21 1.02 0.93 0.84 0.74 0.65 0.55 0.46 0.37 0.28 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.12 0.10 275.6 266.9 235.0 214.7 198.7 175.5 147.9 134.9 121.8 107.3 94.3 79.8 66.7 53.7 40.6 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 17.4 14.5 230.6 221.9 192.9 174.0 162.4 152.3 145.0 134.9 121.8 107.3 94.3 79.8 66.7 230.6 223.4 195.8 178.4 163.9 150.8 140.7 134.9 275.6 271.2 252.4 229.2 200.2 175.5 147.9 134.9 121.8 107.3 94.3 79.8 66.7 53.7 40.6 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 17.4 14.5 258.2 246.6 208.9 194.4 187.1 175.5 147.9 134.9 121.8 107.3 94.3 79.8 66.7 53.7 40.6 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3 17.4 13.1 10.2 1.90 1.84 1.62 1.48 1.37 1.21 1.02 0.93 0.84 0.74 0.65 0.55 0.46 0.37 0.28 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.12 0.10 15.9 15.3 13.3 12.0 11.2 10.5 10.0 9.3 8.4 7.4 6.5 5.5 4.6 1.59 1.53 1.33 1.20 1.12 1.05 1.00 0.93 0.84 0.74 0.65 0.55 0.46 1.90 1.87 1.74 1.58 1.38 1.21 1.02 0.93 0.84 0.74 0.65 0.55 0.46 0.37 0.28 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.12 0.10 19.0 18.7 17.4 15.8 13.8 12.1 10.2 9.3 8.4 7.4 6.5 5.5 4.6 3.7 2.8 1.4 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.2*2 1.0*2 17.8 17.0 14.4 13.4 12.9 12.1 10.2 9.3 8.4 7.4 6.5 5.5 4.6 3.7 2.8 1.4 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.4*2 1.2*2 0.9*2 0.7*2 1.78 1.70 1.44 1.34 1.29 1.21 1.02 0.93 0.84 0.74 0.65 0.55 0.46 0.37 0.28 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.14 0.12 0.09 0.07 15.9 15.4 13.5 12.3 11.3 10.4 9.7 9.3 1.59 1.54 1.35 1.23 1.13 1.04 0.97 0.93 290.1 282.8 256.7 229.2 200.2 175.5 147.9 134.9 121.8 107.3 94.3 20.0 19.5 17.7 15.8 13.8 12.1 10.2 9.3 8.4 7.4 6.5 2.00 1.95 1.77 1.58 1.38 1.21 1.02 0.93 0.84 0.74 0.65 *1：psi・MPaは、換算値です。 *2：バットウエルドエンドバルブにのみ適用し、フランジ形バルブは、538°C（1000.4°F）を限度とします。 *3：SDPVは、キッツスーパー二相ステンレス鋼の登録商標で25Cr-7Ni-4Mo-Nの鋳造品に相当します。 *4：SASVは、キッツスーパーオーステナイトステンレス鋼の登録商標で21Cr-25Ni-6.5Mo-Nの鋳造品に相当します。 psi*1 _MPa*1 CF8

［SCS13A］ ［SCS14A・SCS16A］CF8M・CF3M ［SCS19A］CF3 ［SCS21］CF8C ［SCS18］CK20 ［SCS23］CN7M SDPV*

3

SASV*4 150

クラス

使用温度

bar _bar psi*1 _MPa*1 _bar _psi*1 _MPa*1 _bar _psi*1 _MPa*1 _bar _psi*1 _MPa*1 _bar _psi*1 _MPa*1 _bar _psi*1 _MPa*1

°F °C −29 to 38 50 100 150 200 250 300 325 350 375 400 425 450*2 475 500 538 550 575 600 625 650 675 700 725 750 775 800 816 −20.2 to 100.4 122 212 302 392 482 572 617 662 707 752 797 842*2 887 932 1000.4 1022 1067 1112 1157 1202 1247 1292 1337 1382 1427 1472 1500.8 49.6 47.8 40.9 37.0 34.5 32.5 30.9 30.2 29.6 29.0 28.4 28.0 27.4 26.9 26.5 24.4 23.6 20.8 16.9 13.8 11.3 9.3 8.0 6.8 5.8 4.6 3.5 2.8 49.6 48.1 42.2 38.5 35.7 33.4 31.6 30.9 30.3 29.9 29.4 29.1 28.8 28.7 28.2 25.2 25.0 24.0 19.9 15.8 12.7 10.3 8.4 7.0 5.9 4.6 3.5 2.8 41.4 40.0 34.8 31.4 29.2 27.5 26.1 25.5 25.1 24.8 24.3 23.9 23.4 46.3 44.5 37.5 34.9 33.5 32.6 31.7 31.2 30.6 29.8 29.1 28.3 27.6 26.7 25.8 23.3 22.9 21.7 19.4 16.8 14.1 11.5 8.8 6.3 4.5 3.1 2.3 1.9 4.63 4.45 3.75 3.49 3.35 3.26 3.17 3.12 3.06 2.98 2.91 2.83 2.76 2.67 2.58 2.33 2.29 2.17 1.94 1.68 1.41 1.15 0.88 0.63 0.45 0.31 0.23 0.19 49.6 48.8 45.3 42.5 39.9 37.8 36.1 35.4 34.8 34.2 33.9 33.6 33.5 31.7 28.2 25.2 25.0 24.0 21.6 18.3 14.1 12.4 10.1 7.9 5.9 4.6 3.5 2.8 4.96 4.88 4.53 4.25 3.99 3.78 3.61 3.54 3.48 3.42 3.39 3.36 3.35 3.17 2.82 2.52 2.50 2.40 2.16 1.83 1.41 1.24 1.01 0.79 0.59 0.46 0.35 0.28 4.14 4.00 3.48 3.14 2.92 2.75 2.61 2.55 2.51 2.48 2.43 2.39 2.34 4.96 4.81 4.22 3.85 3.57 3.34 3.16 3.09 3.03 2.99 2.94 2.91 2.88 2.87 2.82 2.52 2.50 2.40 1.99 1.58 1.27 1.03 0.84 0.70 0.59 0.46 0.35 0.28 719.4 693.3 593.2 536.6 500.4 471.4 448.2 438.0 429.3 420.6 411.9 406.1 397.4 390.2 384.4 353.9 342.3 301.7 245.1 200.2 163.9 134.9 116.0 98.6 84.1 66.7 50.8 40.6 719.4 697.6 612.1 558.4 517.8 484.4 458.3 448.2 439.5 433.7 426.4 422.1 417.7 416.3 409.0 365.5 362.6 348.1 288.6 229.2 184.2 149.4 121.8 101.5 85.6 66.7 50.8 40.6 600.5 580.2 504.7 455.4 423.5 398.9 378.5 369.8 364.0 359.7 352.4 346.6 339.4 41.4 40.1 35.3 32.0 29.4 27.2 25.4 24.4 4.14 4.01 3.53 3.20 2.94 2.72 2.54 2.44 600.5 581.6 512.0 464.1 426.4 394.5 368.4 353.9 51.7 51.7 40.7 45.9 42.7 40.5 38.9 38.2 37.6 37.4 36.5 5.17 5.17 4.07 4.59 4.27 4.05 3.89 3.82 3.76 3.74 3.65 749.8 749.8 590.3 665.7 619.3 587.4 564.2 554.0 545.3 542.4 529.4 719.4 707.8 657.0 616.4 578.7 548.2 523.6 513.4 504.7 496.0 491.7 487.3 485.9 459.8 409.0 365.5 362.6 348.1 313.3 265.4 204.5 179.8 146.5 114.6 85.6 66.7 50.8 40.6 671.5 645.4 543.9 506.2 485.9 472.8 459.8 452.5 443.8 432.2 422.1 410.5 400.3 387.3 374.2 337.9 332.1 314.7 281.4 243.7 204.5 166.8 127.6 91.4 65.3 45.0 33.4 27.6 4.96 4.78 4.09 3.70 3.45 3.25 3.09 3.02 2.96 2.90 2.84 2.80 2.74 2.69 2.65 2.44 2.36 2.08 1.69 1.38 1.13 0.93 0.80 0.68 0.58 0.46 0.35 0.28 *1：psi・MPaは、換算値です。 *2：450℃（842°F）を超えての使用は禁止します。 *3：SDPVは、キッツスーパー二相ステンレス鋼の登録商標で25Cr-7Ni-4Mo-Nの鋳造品に相当します。 *4：SASVは、キッツスーパーオーステナイトステンレス鋼の登録商標で21Cr-25Ni-6.5Mo-Nの鋳造品に相当します。 psi*1 _MPa*1 CF8

3

SASV*4 300

クラス

使用温度

°F °C

■圧力／温度レーティング　ASME B16.34-2009

Aシリーズ・HAシリーズ・Cシリーズ・Eシリーズ・Sシリーズ

(13)

−29 to 38 50 100 150 200 250 300 325 350 375 400 425 450*2 475 500 538 550 575 600 625 650 675 700 725 750 775 800 816 −20.2 to 100.4 122 212 302 392 482 572 617 662 707 752 797 842*2 887 932 1000.4 1022 1067 1112 1157 1202 1247 1292 1337 1382 1427 1472 1500.8 99.3 95.6 81.7 74.0 69.0 65.0 61.8 60.4 59.3 58.1 56.9 56.0 54.8 53.9 53.0 48.9 47.1 41.7 33.8 27.6 22.5 18.7 16.1 13.5 11.6 9.0 7.0 5.9 99.3 96.2 84.4 77.0 71.3 66.8 63.2 61.8 60.7 59.8 58.9 58.3 57.7 57.3 56.5 50.0 49.8 47.9 39.8 31.6 25.3 20.6 16.8 14.0 11.7 9.0 7.0 5.9 1440.2 1386.6 1185.0 1073.3 1000.8 942.7 896.3 876.0 860.1 842.7 825.3 812.2 794.8 781.8 768.7 709.2 683.1 604.8 490.2 400.3 326.3 271.2 233.5 195.8 168.2 130.5 101.5 85.6 1440.2 1395.3 1224.1 1116.8 1034.1 968.9 916.6 896.3 880.4 867.3 854.3 845.6 836.9 831.1 819.5 725.2 722.3 694.7 577.3 458.3 366.9 298.8 243.7 203.1 169.7 130.5 101.5 85.6 9.93 9.56 8.17 7.40 6.90 6.50 6.18 6.04 5.93 5.81 5.69 5.60 5.48 5.39 5.30 4.89 4.71 4.17 3.38 2.76 2.25 1.87 1.61 1.35 1.16 0.90 0.70 0.59 9.93 9.62 8.44 7.70 7.13 6.68 6.32 6.18 6.07 5.98 5.89 5.83 5.77 5.73 5.65 5.00 4.98 4.79 3.98 3.16 2.53 2.06 1.68 1.40 1.17 0.90 0.70 0.59 82.7 80.0 69.6 62.8 58.3 54.9 52.1 51.0 50.1 49.5 48.6 47.7 46.8 1199.5 1160.3 1009.5 910.8 845.6 796.3 755.6 739.7 726.6 717.9 704.9 691.8 678.8 8.27 8.00 6.96 6.28 5.83 5.49 5.21 5.10 5.01 4.95 4.86 4.77 4.68 82.7 80.3 70.6 64.1 58.7 54.4 50.8 48.8 1199.5 1164.7 1024.0 929.7 851.4 789.0 736.8 707.8 8.27 8.03 7.06 6.41 5.87 5.44 5.08 4.88 103.4 103.4 101.3 91.9 85.3 80.9 77.7 76.3 75.3 74.7 73.3 1499.7 1499.7 1469.2 1332.9 1237.2 1173.4 1126.9 1106.6 1092.1 1083.4 1063.1 10.34 10.34 10.13 9.19 8.53 8.09 7.77 7.63 7.53 7.47 7.33 92.7 89.0 75.1 69.8 67.1 65.2 63.4 62.4 61.2 59.7 58.2 56.7 55.2 53.5 51.7 46.6 45.9 43.3 38.8 33.7 28.1 23.0 17.5 12.7 8.9 6.3 4.6 3.8 1344.5 1290.8 1089.2 1012.4 973.2 945.6 919.5 905.0 887.6 865.9 844.1 822.4 800.6 776.0 749.8 675.9 665.7 628.0 562.7 488.8 407.6 333.6 253.8 184.2 129.1 91.4 66.7 55.1 9.27 8.90 7.51 6.98 6.71 6.52 6.34 6.24 6.12 5.97 5.82 5.67 5.52 5.35 5.17 4.66 4.59 4.33 3.88 3.37 2.81 2.30 1.75 1.27 0.89 0.63 0.46 0.38 99.3 97.5 90.6 84.9 79.9 75.6 72.2 70.7 69.5 68.4 67.8 67.2 66.9 63.4 56.5 50.0 49.8 47.9 42.9 36.6 28.1 25.2 20.0 15.4 11.7 9.0 7.0 5.9 1440.2 1414.1 1314.0 1231.4 1158.9 1096.5 1047.2 1025.4 1008.0 992.1 983.4 974.7 970.3 919.5 819.5 725.2 722.3 694.7 622.2 530.8 407.6 365.5 290.1 223.4 169.7 130.5 101.5 85.6 9.93 9.75 9.06 8.49 7.99 7.56 7.22 7.07 6.95 6.84 6.78 6.72 6.69 6.34 5.65 5.00 4.98 4.79 4.29 3.66 2.81 2.52 2.00 1.54 1.17 0.90 0.70 0.59 *1：psi・MPaは、換算値です。 *2：450℃（842°F）を超えての使用は禁止します。 *3：SDPVは、キッツスーパー二相ステンレス鋼の登録商標で25Cr-7Ni-4Mo-Nの鋳造品に相当します。 *4：SASVは、キッツスーパーオーステナイトステンレス鋼の登録商標で21Cr-25Ni-6.5Mo-Nの鋳造品に相当します。 psi*1 _MPa*1 CF8

3

SASV*4 600

クラス

使用温度

°F °C −29 to 38 50 100 150 200 250 300 325 350 375 400 425 450*2 475 500 538 550 575 600 625 650 675 700 725 750 775 800 816 −20.2 to 100.4 122 212 302 392 482 572 617 662 707 752 797 842*2 887 932 1000.4 1022 1067 1112 1157 1202 1247 1292 1337 1382 1427 1472 1500.8 148.9 143.5 122.6 111.0 103.4 97.5 92.7 90.7 88.9 87.1 85.3 84.0 82.2 80.8 79.5 73.3 70.7 62.5 50.6 41.4 33.8 28.0 24.1 20.3 17.3 13.7 10.5 8.6 2159.6 2081.3 1778.2 1609.9 1499.7 1414.1 1344.5 1315.5 1289.4 1263.3 1237.2 1218.3 1192.2 1171.9 1153.1 1063.1 1025.4 906.5 733.9 600.5 490.2 406.1 349.5 294.4 250.9 198.7 152.3 124.7 14.89 14.35 12.26 11.10 10.34 9.75 9.27 9.07 8.89 8.71 8.53 8.40 8.22 8.08 7.95 7.33 7.07 6.25 5.06 4.14 3.38 2.80 2.41 2.03 1.73 1.37 1.05 0.86 148.9 144.3 126.6 115.5 107.0 100.1 94.9 92.7 91.0 89.6 88.3 87.4 86.5 86.0 84.7 75.2 74.8 71.8 59.7 47.4 38.0 31.0 25.1 21.0 17.6 13.7 10.5 8.6 2159.6 2092.9 1836.2 1675.2 1551.9 1451.8 1376.4 1344.5 1319.8 1299.5 1280.7 1267.6 1254.6 1247.3 1228.5 1090.7 1084.9 1041.4 865.9 687.5 551.1 449.6 364.0 304.6 255.3 198.7 152.3 124.7 14.89 14.43 12.66 11.55 10.70 10.01 9.49 9.27 9.10 8.96 8.83 8.74 8.65 8.60 8.47 7.52 7.48 7.18 5.97 4.74 3.80 3.10 2.51 2.10 1.76 1.37 1.05 0.86 124.1 120.1 104.4 94.2 87.5 82.4 78.2 76.4 75.2 74.3 72.9 71.6 70.2 1799.9 1741.9 1514.2 1366.3 1269.1 1195.1 1134.2 1108.1 1090.7 1077.6 1057.3 1038.5 1018.2 12.41 12.01 10.44 9.42 8.75 8.24 7.82 7.64 7.52 7.43 7.29 7.16 7.02 148.9 146.3 135.9 127.4 119.8 113.4 108.3 106.1 104.3 102.6 101.7 100.8 100.4 95.1 84.7 75.2 74.8 71.8 64.2 54.9 42.5 37.6 29.8 23.2 17.6 13.7 10.5 8.6 2159.6 2121.9 1971.1 1847.8 1737.6 1644.7 1570.8 1538.9 1512.7 1488.1 1475.0 1462.0 1456.2 1379.3 1228.5 1090.7 1084.9 1041.4 931.1 796.3 616.4 545.3 432.2 336.5 255.3 198.7 152.3 124.7 14.89 14.63 13.59 12.74 11.98 11.34 10.83 10.61 10.43 10.26 10.17 10.08 10.04 9.51 8.47 7.52 7.48 7.18 6.42 5.49 4.25 3.76 2.98 2.32 1.76 1.37 1.05 0.86 139.0 133.4 112.6 104.7 100.6 97.8 95.2 93.6 91.7 89.5 87.3 85.0 82.8 80.2 77.5 70.0 68.8 65.0 58.2 50.5 42.2 34.6 26.3 19.0 13.4 9.4 6.9 5.7 2016.0 1934.8 1633.1 1518.5 1459.1 1418.5 1380.8 1357.6 1330.0 1298.1 1266.2 1232.8 1200.9 1163.2 1124.0 1015.3 997.9 942.7 844.1 732.4 612.1 501.8 381.4 275.6 194.4 136.3 100.1 82.7 13.90 13.34 11.26 10.47 10.06 9.78 9.52 9.36 9.17 8.95 8.73 8.50 8.28 8.02 7.75 7.00 6.88 6.50 5.82 5.05 4.22 3.46 2.63 1.90 1.34 0.94 0.69 0.57 124.1 120.4 105.9 96.1 88.1 81.7 76.1 73.3 1799.9 1746.3 1535.9 1393.8 1277.8 1185.0 1103.7 1063.1 12.41 12.04 10.59 9.61 8.81 8.17 7.61 7.33 155.1 155.1 152.0 137.8 128.0 121.4 116.6 114.5 112.9 112.1 109.8 2249.5 2249.5 2204.6 1998.6 1856.5 1760.8 1691.1 1660.7 1637.5 1625.9 1592.5 15.51 15.51 15.20 13.78 12.80 12.14 11.66 11.45 11.29 11.21 10.98 *1：psi・MPaは、換算値です。 *2：450℃（842°F）を超えての使用は禁止します。 *3：SDPVは、キッツスーパー二相ステンレス鋼の登録商標で25Cr-7Ni-4Mo-Nの鋳造品に相当します。 *4：SASVは、キッツスーパーオーステナイトステンレス鋼の登録商標で21Cr-25Ni-6.5Mo-Nの鋳造品に相当します。 psi*1 _MPa*1 CF8

3

SASV*4 900

クラス

使用温度

°F °C

ステンレス鋼バルブ 5K 10K 20K/ クラス ゲート / グローブ / ベローズバルブ / チャッキ / ジャケット弁 / ストレーナ
