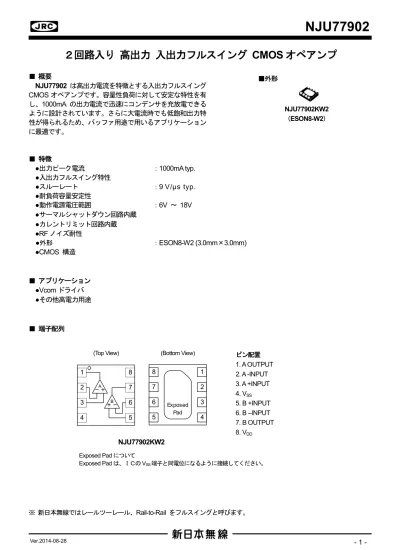

NJU77902

２回路入り

高出力 入出力フルスイング CMOS オペアンプ

■

概要

NJU77902 は高出力電流を特徴とする入出力フルスイング

CMOS オペアンプです。容量性負荷に対して安定な特性を有

し、

1000mA の出力電流で迅速にコンデンサを充放電できる

ように設計されています。さらに大電流時でも低飽和出力特

性が得られるため、バッファ用途で用いるアプリケーション

に最適です。

■

特徴

●出力ピーク電流

：

1000mA typ.

●入出力フルスイング特性

●スルーレート

：

9 V/μs typ.

●耐負荷容量安定性

●動作電源電圧範囲

：

6V ～ 18V

●サーマルシャットダウン回路内蔵

●カレントリミット回路内蔵

●RF ノイズ耐性

●外形

：

ESON8-W2 (3.0mm×3.0mm)

●CMOS 構造

■

アプリケーション

●Vcom ドライバ

●その他高電力用途

■

端子配列

※ 新日本無線ではレールツーレール、Rail-to-Rail をフルスイングと呼びます。

■外形

NJU77902KW2

（

ESON8-W2）

NJU77902KW2

ピン配置

1. A OUTPUT

2. A -INPUT

3. A +INPUT

4. V

SS

5. B +INPUT

6. B –INPUT

7. B OUTPUT

8. V

DD

1

2

3

4

8

7

6

5

B

A

(Top View)

(Bottom View)

Exposed Pad について

Exposed Pad は、ＩＣの VSS

端子と同電位になるように接続してください。

1

2

3

4

8

7

6

5

Exposed

Pad

NJU77902

■

絶対最大定格 (指定無き場合には Ta=25˚C)

項目

記号

定格

単位

電源電圧

VD D

20.0

V

消費電力

PD

560(注 1), 750(注 2), 910(注 3), 2500(注 4)

mW

出力尖頭電流

IO P

1000

mA

同相入力電圧範囲

_{VIC M}

VSS-0.3 ~ VD D+0.3

V

差動入力電圧範囲

_VID

18(注 5)

V

動作温度

To p r

-40 ~ +85

˚C

保存温度

Tstg

-55 ~ +150

˚C

(注 1) 基板実装時 101.5×114.5×1.6mm (2 層 FR-4)で EIA/JEDEC 規格サイズ

(注 2) 基板実装時 101.5×114.5×1.6mm (2 層 FR-4)で EIA/JEDEC 規格サイズ、且つ Exposed Pad 使用

(注 3) 基板実装時 101.5×114.5×1.6mm (4 層 FR-4)で EIA/JEDEC 規格サイズ

(注 4) 基板実装時 101.5×114.5×1.6mm (4 層 FR-4)で EIA/JEDEC 規格サイズ、且つ Exposed Pad 使用

(4 層基板内箔：99.5×99.5mm、JEDEC 規格 JESD51-5 に基づき、基板にサーマルビアホールを適用)

(注 5) 入力電圧は、電源電圧が 18V 以下の場合は電源電圧と等しくなります。

■

推奨動作電圧 (Ta=25˚C)

項目

記号

条件

単位

電源電圧

VD D

6.0 ～ 18.0

V

■

電気的特性

指定無き場合には

V

DD

=15V

,

V

SS

=0V,V

IC

=7.5V,R

L

=10kΩto V

DD

/2,Ta=25˚C

項目

記号

条件

最小

標準

最大

単位

 DC 特性

最大出力電圧

VOH1

RL = 10kΩ

14.8

14.9

-

V

VOH2

Isource = 200mA

14.2

14.5

-

V

VOL1

RL = 10kΩ

-

0.1

0.2

V

VOL2

Isink = 200mA

-

0.5

0.8

V

入力オフセット電圧

VIO

RS = 50Ω

-

1

10

mV

入力バイアス電流

IB

-

1

-

pA

入力オフセット電流

IIO

-

1

-

pA

電圧利得

AV

VO = 13V/2V, RL=10kΩ

65

90

-

dB

同相信号除去比

CMR

VIC = 0V  7.5V

50

75

-

dB

VIC = 7.5V  15V

電源電圧除去比

SVR

VDD = 6V  18V

60

75

-

dB

同相入力電圧範囲

VICM

CMR ≥ 50dB

0

-

15

V

消費電流

IDD

無信号時, RL = open

-

7.0

9.0

mA

 AC 特性

ユニティゲイン周波数

ft

CL = 10pF

-

3

-

MHz

位相余裕

ΦM

CL = 10pF

-

50

-

deg

入力換算雑音電圧

VNI

f = 1kHz, RS = 100Ω

-

80

-

nV/√Hz

全高調波歪率

+ノイズ

THD＋N GV = 6dB, CL = 10pF, fin = 1kHz, PO = 0.1W

-

0.02

-

%

出力電力

PO

fin=1kHz, CL=10pF, THD≤5%

-

3

-

mW

チャンネルセパレーション

CS

f = 1kHz

-

120

-

dB

 応答特性

出力ピーク電流

IOP

( 注 6)

-

1000

-

mA

スルーレート

SR

GV = 0dB, CL = 10pF, Vin = 4Vpp,

( 注 7)

5

9

-

V/μs

（注6）出力ソース電流または出力シンク電流の小さいほうの値を出力ピーク電流とします。

（注7）正または負のスルーレートの遅いほうの値を、スルーレート値とします。

NJU77902

アプリケーション情報

パッケージパワーと消費電力、出力電力

IC はIC 自身の消費電力（内部損失）によって発熱し、ジャンクション温度Tj が許容値を超えると破壊します。この許容値は許容

損失P

D

（=消費電力の最大定格）と呼ばれています。図１にNJU77902のP

D

の周囲温度Ta 依存性を示します。この図の特性は、次の

２点から得ることができます。１点目は25℃におけるP

D

で、絶対最大定格の消費電力に相当します。もう１点はこれ以上の発熱を許

容できない、つまり許容損失０W の点です。この点は、IC の保存温度範囲Tstg の上限を最大のジャンクション温度Tjmax とするこ

とで求めることができます。これら２点を結び、25℃以下を25℃と同じP

D

とすることで図１の特性を得ることができます。なお、これら

の２点間のP

D

は次式で表されます。

許容損失

ja

Ta

Tj

P

D

_





max

[W] （Ta=25℃～Ta=Tjmax）

ここでθja は熱抵抗であり、パッケージ材料（樹脂、フレーム等）に依存します。

次にIC自身の消費電力を導きます。IC の消費電力は、次式で表されます。

消費電力=（電源電圧V

DD

）×（消費電流I

DD

）－（出力電力Po）

この消費電力がP

_D

をこえない条件でNJU77902を使用してください。

安定した動作を維持するためにも、許容損失

P

_D

に注意し、

余裕のある熱設計することをお勧めいたします。

図１ NJU77902 の許容損失 P

D

の周囲温度特性

P

D

[mW]

Ta [℃]

-40

25

85

150

最大動作温度

最大保存温度

4 層基板 Expose Pad 有り

サーマルビア有り 2500mW

4 層基板 Expose Pad 無し

サーマルビア無し 910mW

2 層基板 Expose Pad 有り

サーマルビア無し 750mW

2 層基板 Expose Pad 無し

サーマルビア無し 560mW

NJU77902

■特性例

消費電流 対 電源電圧特性

RL=OPEN

0

2

4

6

8

10

12

14

16

18

20

0

2

4

6

8

10

12

14

16

18

20

電源電圧 [V]

消費

電

流

[

m

A

]

Ta=25℃

Ta=-40℃

Ta=85℃

入力オフセット電圧 対 電源電圧特性

RL=OPEN

-10

-8

-6

-4

-2

0

2

4

6

8

10

2

4

6

8

10

12

14

16

18

20

電源電圧 [V]

入力

オ

フ

セ

ッ

ト

電

圧

[

m

V

]

Ta=25℃

Ta=-40℃

Ta=85℃

電源電圧変動除去比 対 周囲温度特性

RL=OPEN

0

20

40

60

80

100

120

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

電源電圧変動

除

去比

[

d

B

]

入力オフセット電圧 対 周囲温度特性

RL=OPEN

-10

-8

-6

-4

-2

0

2

4

6

8

10

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

入力

オ

フ

セ

ッ

ト

電

圧

[

m

V

]

V

DD

=15V

V

DD

=18V

V

DD

=6V

電源電圧除去比 対 周波数特性

VD D= 1 5 V, Gv= 4 0 dB, T a= 2 5 ℃

0

10

20

30

40

50

60

70

80

90

100

10

100

1k

10k

100k

周波数 [Hz]

電

源電圧除去比

[

d

B

]

V

DD

1Vpp 振動

V

S S

1Vpp 振動

消費電流 対 周囲温度特性

RL=OPEN

0

2

4

6

8

10

12

14

16

18

20

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

消費電流

[

m

A

]

V

DD

=15V

V

DD

=18V

V

DD

=6V

NJU77902

入力オフセット電圧 対 出力電圧特性 VD D=15V, VSS=0V, RL=10kΩ -10 -8 -6 -4 -2 0 2 4 6 8 10 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 出力電圧 [V] 入力 オ フ セ ッ ト 電圧 [ m V ] Ta=85℃ Ta=25℃ Ta=-40℃ 入力オフセット電圧 対 出力電圧特性 VD D=6V, VSS=0V, RL=10kΩ -10 -8 -6 -4 -2 0 2 4 6 8 10 0 1 2 3 4 5 6 出力電圧 [V] 入力 オ フ セ ッ ト 電圧 [ m V ] Ta=85℃ Ta=25℃ Ta=-40℃ 電圧利得 対 周囲温度特性 RL=10kΩ 0 20 40 60 80 100 120 140 -60 -30 0 30 60 90 120 150 周囲温度 [℃] 電圧利得 [ d B ] VDD=15V VDD=6V 入力オフセット電圧 対 同相入力電圧特性 VD D=15V, VSS=0V -10 -8 -6 -4 -2 0 2 4 6 8 10 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 同相入力電圧 [V] 入力 オ フ セ ッ ト 電圧 [ m V ] Ta=85℃ Ta=25℃ Ta=-40℃ 入力オフセット電圧 対 同相入力電圧特性 VD D=6V, VSS=0V -10 -8 -6 -4 -2 0 2 4 6 8 10 0 1 2 3 4 5 6 同相入力電圧 [V] 入力 オ フ セ ッ ト 電圧 [ m V ] Ta=85℃ Ta=25℃ Ta=-40℃

NJU77902

同相入力信号除去比 対 周囲温度特性 VD D=15V, VSS=0V 0 10 20 30 40 50 60 70 80 90 100 -60 -30 0 30 60 90 120 150 周囲温度 [℃] 同相入力信号 除 去比 [ d B ] Vcm=0～7.5V Vcm=7.5～15V 同相入力信号除去比 対 周囲温度特性 VD D=6V, VSS=0V 0 10 20 30 40 50 60 70 80 90 100 -60 -30 0 30 60 90 120 150 周囲温度 [℃] 同相入力信号 除 去比 [ d B ] Vcm=0～3V Vcm=3～6V

同相入力信号除去比 対 周波数特性

Vc m = 1 Vpp, G v= 4 0 dB, T a= 2 5 ℃

0

10

20

30

40

50

60

70

80

90

100

10

100

1k

10k

100k

周波数 [Hz]

同

相

入力信号除去比

[

d

B

]

V

DD

=15V

V

DD

=6V

入力バイアス電流 対 周囲温度特性 VD D= 1 5 V 1.E-01 1.E+00 1.E+01 1.E+02 1.E+03 1.E+04 1.E+05 -60 -30 0 30 60 90 120 150 周囲温度 [℃] 入 力バ イ ア ス 電流 [ p A ] INP INM 入力バイアス電流 対 周囲温度特性 VD D= 6 V 1.E-01 1.E+00 1.E+01 1.E+02 1.E+03 1.E+04 1.E+05 -60 -30 0 30 60 90 120 150 周囲温度 [℃] 入 力バ イ ア ス 電流 [ p A ] INP INM

NJU77902

最大出力電圧 対 出力シンク電流

VD D=1 5V , V s s =0 V , V i n += 0V , V i n- =1 V 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 0 1 00 2 00 3 00 4 00 5 00 出力シ ンク 電流 [m A ] 最 大出力電 圧 [ V ]

Ta= 8 5 ℃

Ta= 2 5 ℃

Ta= - 4 0 ℃

最大出力電圧 対 出力シンク電流

VD D=6V , V s s =0V , V i n+=0V , V i n-=1V 0 0.5 1 1.5 2 2.5 3 0 100 200 300 40 0 500 出 力シ ンク 電流 [m A ] 最大 出 力 電 圧 [ V ]

Ta= 85 ℃

Ta= 25 ℃

Ta=- 40 ℃

最大出力電圧 対 出力ソース 電流

VDD= 0V , V s s =- 1 5 V , V i n + =0 V , V i n -= - 1V 1 3 1 3 .2 1 3 .4 1 3 .6 1 3 .8 1 4 1 4 .2 1 4 .4 1 4 .6 1 4 .8 1 5 0 1 0 0 2 0 0 3 0 0 4 0 0 5 0 0 出力 ソ ー ス 電 流 [m A ] 最 大出 力 電 圧 [ V ]

Ta= 85 ℃

Ta= 25 ℃

Ta=- 4 0℃

最大出力電圧 対 出力ソース 電流

VDD=0V , V s s =-6V , V i n+=0V , V i n-=-1V 3 3.5 4 4.5 5 5.5 6 0 100 200 300 400 500 出 力ソ ー ス 電流 [mA ] 最大 出 力電圧 [ V ]

Ta= 85℃

Ta=25℃

Ta=- 40℃

最大飽和電圧 対 周囲温度特性

Isin k= 2 0 0 m A

0

0.2

0.4

0.6

0.8

1

1.2

1.4

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

出力

飽

和電圧

[

V

]

V

DD

= 1 5 V

V

DD

= 6 V

最大飽和電圧 対 周囲温度特性

Isou r c e = 2 0 0 m A

-1

-0.9

-0.8

-0.7

-0.6

-0.5

-0.4

-0.3

-0.2

-0.1

0

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

出力

飽

和電圧

[

V

D D

-V

]

V

DD

=15V

VDD=6V

NJU77902

最大出力電圧 対 負荷抵抗特性例 (周囲温度)

VDD=15V, Gv=open, RL to 7.5V

12

12.5

13

13.5

14

14.5

15

10

100

1k

10k

100k

負荷抵抗［Ω］

最大出力電圧

［

V

］

-40℃

85℃

25℃

最大出力電圧 対 負荷抵抗特性例 (周囲温度)

VDD=6V, Gv=open, RL to 3V

3

3.5

4

4.5

5

5.5

6

10

100

1k

10k

100k

負荷抵抗［Ω］

最大出力電圧

［

V

］

-40℃

85℃

25℃

最大出力電圧 対 負荷抵抗特性例 (周囲温度)

VDD=15V, Gv=open, RL to 7.5V

0

0.5

1

1.5

2

2.5

3

10

100

1k

10k

100k

負荷抵抗［Ω］

最大出力電圧

［

V

］

-40℃

85℃

25℃

最大出力電圧 対 負荷抵抗特性例 (周囲温度)

VDD=6V, Gv=open, RL to 3V

0

0.5

1

1.5

2

2.5

3

10

100

1k

10k

100k

負荷抵抗［Ω］

最大出力電圧

［

V

］

-40℃

85℃

25℃

入力オフセット電圧 対 出力電流

VD D= 1 5 V, T a= 2 5 ℃

-20

-15

-10

-5

0

5

10

15

20

0

10

20

30

40

50

60

70

80

出力電流 [mA]

入

力

オ

フ

セ

ッ

ト

電

圧

[

m

V

]

Isource

Isink

入力オフセット電圧 対 出力電流

VD D= 6 V, Ta= 2 5 ℃

-20

-15

-10

-5

0

5

10

15

20

0

10

20

30

40

50

60

70

80

出力電流 [mA]

入

力

オ

フ

セ

ッ

ト

電

圧

[

m

V

]

Isource

Isink

NJU77902

開ループ電圧利得 対 周波数特性 V+ / V- = ±7 .5 V, G v= 2 0 dB, Vi n = - 3 0 dBm , RL= 1 0 kΩ, T a= 2 5 ℃ - 4 0 - 3 0 - 2 0 - 1 0 0 1 0 2 0 3 0 4 0 1 k 1 0 k 1 0 0 k 1 M 1 0 M 1 0 0 M 周波数 [H z] 電 圧 利得 [ d B ] - 1 8 0 - 1 3 5 - 9 0 - 4 5 0 4 5 9 0 1 3 5 1 8 0 位 相 [ d e g ] CL= 1 0 pF CL= 1 0 0 pF CL= 1 0 n F CL= 1 0 u F 開ループ電圧利得 対 周波数特性 V+ / V- = ± 3 V, G v= 2 0 dB, Vin = - 3 0 dBm , RL= 1 0 kΩ , T a= 2 5 ℃ -40 -30 -20 -10 0 10 20 30 40 1k 10k 100k 1M 10M 100M 周波数 [Hz] 電 圧 利 得 [ d B ] -180 -135 -90 -45 0 45 90 135 180 位 相 [ d e g] CL= 1 0 pF CL= 1 0 0 pF CL= 1 0 n F CL= 1 0 u F

利得余裕 対 負荷容量特性

V+ / V- = ±7 .5 V, RL= 1 0 kΩ, Vin = - 3 0 dBm , Gv= 2 0 dB, Ta= 2 5 ℃

-10

-5

0

5

10

15

20

25

30

35

40

10p

100p

1n

10n

100n

1u

10u

100u

負荷容量 [F]

利得

余

裕

[

d

B

]

Ta= - 40 ℃ Ta=2 5℃ Ta= 8 5℃

位相余裕 対 負荷容量特性

V+ / V- = ±7 .5 V, RL= 1 0 kΩ, Vin = - 3 0 dBm , G v= 2 0 dB, T a= 2 5 ℃

-10

0

10

20

30

40

50

60

70

80

10p

100p

1n

10n

100n

1u

10u

100u

負荷容量 [F]

位

相

余

裕

[

d

e

g

]

Ta= -4 0℃ Ta= 25 ℃ Ta= 85 ℃

利得余裕 対 負荷容量特性

V+ / V- = ±3 V, RL= 1 0 kΩ, Vi n = - 3 0 dBm , G v= 2 0 dB, T a= 2 5 ℃

-10

-5

0

5

10

15

20

25

30

35

40

10p

100p

1n

10n

100n

1u

10u

100u

負荷容量 [F]

利得

余

裕

[

d

B

]

Ta= - 40 ℃ Ta= 25 ℃ Ta= 8 5℃

位相余裕 対 負荷容量特性

V+ / V- = ±3 V, RL= 1 0 kΩ, Vi n = - 3 0 dBm , Gv= 2 0 dB, Ta= 2 5 ℃

-10

0

10

20

30

40

50

60

70

80

10p

100p

1n

10n

100n

1u

10u

100u

負荷容量 [F]

位

相

余

裕

[

d

e

g

]

_{Ta=- 4 0℃} Ta= 25 ℃ Ta=8 5℃

NJU77902

利得余裕 対 負荷容量特性

V+ / V- = ±7 . 5 V, RL= 1 0 kΩ, Vi n = - 3 0 dBm , G v= 2 0 dB

-10

0

10

20

30

40

50

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

利得

余

裕

[

d

B

]

CL= 10 n F CL=1 0 pF

位相余裕 対 負荷容量特性

V+ / V- = ±7 . 5 V, RL= 1 0 kΩ, Vin = - 3 0 dBm , Gv= 2 0 dB

-10

0

10

20

30

40

50

60

70

80

90

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

位

相

余

裕

[

d

e

g

]

CL=1 0n F CL=1 0pF CL= 10 u F

ユニティゲイン周波数 対 負荷容量特性

V+ / V- = ±7 . 5 V, RL= 1 0 kΩ, Vin = - 3 0 dBm , Gv= 2 0 dB

0

1

2

3

4

5

6

7

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

ユ

ニ

テ

ィ

ゲ

イ

ン

周

波

数

[

M

H

z

]

CL= 1 0n F CL= 10 pF CL= 10 u F

利得余裕 対 負荷容量特性

V+ / V- = ±3 V, RL= 1 0 kΩ, Vi n = - 3 0 dBm , Gv= 2 0 dB

-10

0

10

20

30

40

50

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

利得

余

裕

[

d

B

]

CL=1 0 nF CL=1 0pF

位相余裕 対 負荷容量特性

V+ / V- = ±3 V, RL= 1 0 kΩ, Vin = - 3 0 dBm , Gv= 2 0 dB

-10

0

10

20

30

40

50

60

70

80

90

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

位

相

余

裕

[

d

e

g

]

CL= 10 n F CL= 10 pF CL=1 0u F

ユニティゲイン周波数 対 負荷容量特性

V+ / V- = ±3 V, RL= 1 0 kΩ, Vin = - 3 0 dBm , Gv= 2 0 dB

0

1

2

3

4

5

6

7

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

ユ

ニ

テ

ィ

ゲ

イ

ン

周

波

数

[

M

H

z

]

CL= 10 nF CL= 10 pF CL= 10 uF

NJU77902

パルス応答特性(Rise)

V+ / V- = ±7 . 5 V, T a= 2 5 ℃, RL= 1 0 kΩ

-4

-2

0

2

4

6

8

10

12

-20

0

20

40

60

80

時間 [us]

出

力

電

圧

[

V

]

-12

-10

-8

-6

-4

-2

0

2

4

入

力

電

圧

[

V

]

Vin

C

L

= 1 0 0pF

C

L

=1 0 nF

C

L

= 1 0u F

パルス応答特性(Rise)

V+ / V- = ±3 V, T a= 2 5 ℃, RL= 1 0 kΩ

-4

-2

0

2

4

6

8

10

12

-40

0

40

80

120

160

時間 [us]

出

力

電

圧

[

V

]

-12

-10

-8

-6

-4

-2

0

2

4

入

力

電

圧

[

V

]

Vin

C

L

= 1 0 0pF

C

L

= 10 nF

C

L

= 1 0u F

パルス応答特性(Fall)

V+ / V- = ±7 . 5 V, T a= 2 5 ℃, RL= 1 0 kΩ

-4

-2

0

2

4

6

8

10

12

-20

0

20

40

60

80

時間 [us]

出

力

電

圧

[

V

]

-12

-10

-8

-6

-4

-2

0

2

4

入

力

電

圧

[

V

]

Vin

C

L

= 1 0 0pF

C

L

=1 0 nF

C

L

= 1 0u F

パルス応答特性(Fall)

V+ / V- = ±3 V, T a= 2 5 ℃, RL= 1 0 kΩ

-4

-2

0

2

4

6

8

10

12

-40

0

40

80

120

160

時間 [us]

出

力

電

圧

[

V

]

-12

-10

-8

-6

-4

-2

0

2

4

入

力

電

圧

[

V

]

Vin

C

L

= 1 0 0pF

C

L

= 1 0 nF

C

L

= 10 uF

スルーレ ート 対 周囲温度特性

V+ / V- = ±7 . 5 V, Vin = 4 Vpp, RL= 1 0 kΩ, CL= 1 0 pF

0

3

6

9

12

15

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

ス

ル

ー

レ

ー

ト

[

V

/u

s

]

Rise Fall

スルーレ ート 対 周囲温度特性

V+ / V- = ±3 V, Vi n = 4 Vpp, RL= 1 0 kΩ, CL= 1 0 pF

0

3

6

9

12

15

-60

-30

0

30

60

90

120

150

周囲温度 [℃]

ス

ル

ー

レ

ー

ト

[

V

/u

s

]

Rise Fall

NJU77902

ボルテージフォロア ピーク特性 V+ / V- = ±7 . 5 V, Gv= 0 dB, Vi n = - 3 0 dBm , RL= 1 0 kΩ, T a= 2 5 ℃ - 2 0 - 1 5 - 1 0 - 5 0 5 1 0 1 5 2 0 1k 10 k 1 00 k 1 M 1 0 M 1 0 0 M 周波数 [Hz] 電 圧 利得 [ d B ] CL= 1 0 pF CL= 10 0 pF CL=1 0 n F CL= 1 0 u F ボルテージフォロア ピーク特性 V+ / V- = ±3 V, G v= 0 dB, Vin =- 3 0 dBm , RL= 1 0 kΩ, T a= 2 5 ℃ - 20 - 15 - 10 -5 0 5 10 15 20 1k 1 0k 100k 1M 10M 1 00M 周波数 [H z] 電 圧 利得 [ d B ] CL=10 pF CL=100pF CL=10nF CL=10uF

消費電流 対 周囲温度特性

RL= OPEN

0

1

2

3

4

5

6

7

8

9

10

140

150

160

170

180

190

周囲温度 [℃]

消費電流

[

m

A

]

V

DD

=15V

V

DD

=6V

チャンネルセパレーション 対 周波数特性

Gv= 4 0 dB, Ta= 2 5 ℃

80

90

100

110

120

130

140

150

160

10

100

1k

10k

100k

周波数 [Hz]

チ

ャ

ン

ネ

ル

セ

パ

レ

ー

シ

ョ

ン

[

d

B

]

V

DD

=6V

V

DD

=15V

入寮換算雑音電圧 対 周波数特性

Rs= 1 0 0 Ω, Rf= 1 0 kΩ, T a= 2 5 ℃

1

10

100

1000

10000

1

10

100

1k

10k

周波数 [Hz]

入力

換

算雑音

電

圧

[

n

V

/

√

H

z

]

V

DD

=15V

V

_DD

=6V

NJU77902

出力ピーク電流 特性 VD D= 1 5 V, Gv= 0 dB, Vi n = 7 . 5 V(DC ), T a= 2 5 ℃ -500 0 500 1000 1500 2000 2500 3000 3500 -2 0 2 4 6 8 時間 [μ秒] 出力 電 流 [ m A ] -30 -25 -20 -15 -10 -5 0 5 10 出力電 圧 [ V ] CL=100nF CL=10nF CL=1nF CL=1nF CL=10nF CL=100nF 出力電圧 出力電流 出力ピーク電流 特性 VD D= 1 5 V, Gv= 0 dB, Vi n = 7 . 5 V(DC ), T a= 2 5 ℃ -3500 -3000 -2500 -2000 -1500 -1000 -500 0 500 -2 0 2 4 6 8 時間 [μ秒] 出 力電 流 [ m A ] 0 5 10 15 20 25 30 35 40 出力電 圧 [ V ] CL=100nF CL=10nF CL=1nF CL=1nF CL=10nF CL=100nF 出力電圧 出力電流 出力ピーク電流 特性 VD D= 6 V, G v= 0 dB, Vi n = 3 V(DC ), T a= 2 5 ℃ -300 0 300 600 900 1200 1500 -2 0 2 4 6 8 時間 [μ秒] 出力 電 流 [ m A ] -12 -9 -6 -3 0 3 6 出力電 圧 [ V ] CL=100nF CL=10nF CL=1nF CL=1nF CL=10nF CL=100nF 出力電圧 出力電流 出力ピーク電流 特性 VD D= 6 V, G v= 0 dB, Vi n = 3 V(DC ), T a= 2 5 ℃ -1500 -1200 -900 -600 -300 0 300 -2 0 2 4 6 8 時間 [μ秒] 出 力電 流 [ m A ] 0 3 6 9 12 15 18 出力電 圧 [ V ] CL=100nF CL=10nF CL=1nF CL=1nF CL=10nF CL=100nF 出力電圧 出力電流

過電流保護回路動作

RL= 1 Ω, G v= OPEN, T a= 2 5 ℃

0

200

400

600

800

1000

1200

1400

-50

0

50

100

150

200

時間 [msec]

出力

ソ

ー

ス

電流

[

m

A

]

V

D D

=15V

V

D D

=6V

R

L

=1Ω

過電流保護回路動作

RL= 1 Ω, Gv= OPEN, T a= 2 5 ℃

0

200

400

600

800

1000

1200

1400

-50

0

50

100

150

200

時間 [msec]

出力

シ

ン

ク

電流

[

m

A

]

V

DD

=15V

V

DD

=6V

R

L

=1Ω

NJU77902

＜注意事項＞ このデータブックの掲載内容の正確さには 万全を期しておりますが、掲載内容について 何らかの法的な保証を行うものではありませ ん。とくに応用回路については、製品の代表 的な応用例を説明するためのものです。また、 工業所有権その他の権利の実施権の許諾を伴 うものではなく、第三者の権利を侵害しない ことを保証するものでもありません。

全高調波歪率 対 出力電力特性

VD D= 1 5 V, Gv= 2 0 dB, RL= 1 0 kΩ, CL= 1 0 pF, T a= 2 5 ℃

0.001

0.01

0.1

1

10

0.0001

0.001

0.01

0.1

1

10

出力電力 [m W]

全

高

調波

歪

率

＋

ノ

イ

ズ

[

%

]

f=100Hz

f=1kHz

f=10kHz

全高調波歪率 対 出力電力特性

VD D= 6 V, Gv= 2 0 dB, RL= 1 0 kΩ, CL= 1 0 pF, Ta= 2 5 ℃

0.001

0.01

0.1

1

10

0.0001

0.001

0.01

0.1

1

10

出力電力 [m W]

全

高

調波

歪

率

＋

ノ

イ

ズ

[

%

]

f=100Hz

f=1kHz

f=10kHz

消費電力 対 出力電力特性 RL= 3 2 Ω, Ta= 2 5 ℃, f= 1 kHz, ス テ レオ 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 0 0.2 0.4 0.6 0.8 1 出力電力 [W/ch] 消費 電 力 [ W ] THD=1% THD=10% VD D=15V VDD=12V VD D=9V VDD=6V 消費電力 対 出力電力特性 RL= 6 4 Ω, Ta= 2 5 ℃, f= 1 kHz, BT L 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0 0.5 1 1.5 2 2.5 出力電力 [W] 消費 電 力 [ W ] THD=1% THD=10% VDD=12V VD D=9V VD D=6V VDD=15V
