橋りょうの予防保全型管理について
平成２８年２月
港 区
1
橋りょうの予防保全型管理について
港区では、平成 24 年 10 月に橋りょうの安全性等を確保するために、「橋りょ うへの予防保全型管理の導入について」を策定しました。これは、平成 21 年度 までに実施してきた定期点検によって把握した損傷状況をもとに劣化の予測を 行い、安全性向上や耐久性向上のための技術を活用して適切な時期に必要な修 繕を行い、長期に渡り橋りょうの安全性、耐久性を確保する『予防保全型管理』 へと転換を図るためです。そして、平成 33 年度までの修繕計画を策定し、これ まで順次補修工事を進めています。 今回の改定は、平成 26 年度に実施した５年に１度の橋りょう定期点検の結果 によるデータによって劣化予測の見直しを行い、修繕計画を改定するとともに、 予防保全型管理の対象とする橋りょうを、道路橋 15 橋から道路橋 25 橋に変更 しました。 なお、対象橋りょうの変更は、最新の点検結果から、比較的新しい橋りょう においても安全性を確保するため修繕が必要となり、供用年数にかかわらず予 防保全型管理の対象とすることとしました。 事後保全型管理: 橋りょうの劣化損傷が明らかとなった段階で補修を行う従来型の対症療法的な管理方法。 図１－１． 予防保全型管理のフロー 事後保全型管理 （予防保全型管理の導入前） 点 検 現状把握 健全度評価 対策内容の検討 対策 （補修・補強等） 予防保全型管理 点 検 現状把握 健全度評価 対策内容の検討 対策 （補修・補強等） 劣化の予測 転換2 １．橋りょうの予防保全型管理の目的 橋りょうの予防保全型管理を徹底することで、長期にわたり安全で安心して 供用することを目的とします。 予防保全型管理によって橋りょうの安全性、耐久性を確保することで、これ まで考えられていた寿命を効果的に延命（寿命を 100 年以上）することができ ます。 ２．予防保全型管理の対象橋りょうについて 表２－１．予防保全型管理対象橋りょう数 図２－１．予防保全型管理対象橋りょう選定フロー 区道 合計 ３１（３５） ３１（３５） ２５（２９） ２５（２９） うちこれまでの対象橋りょう数 １５（１８） １５（１８） うち今回追加の対象橋りょう数 １０（１１） １０（１１） 種 別 道路橋数 うち対象橋りょう数 ○予防保全型管理の対象： 区が管理するすべての道路橋３１橋のうち、架替中及び架替を予定している橋りょう６橋を除く２５橋 を対象とします。 架替の完了した橋りょうは順次、予防保全型管理対象に組み入れて行きます。 ※（ ）内の数は歩道と車道、上りと下りなどが独立した構造の橋りょうについて、各々１つの橋りょう として区別し計上した橋りょう数です。 対象橋りょう 25 橋（29 橋） 架替中 2 橋（2 橋） 架替予定 4 橋（4 橋） NO YES 架替中または架替予定の橋りょう 港区の管理する橋りょう 31 橋（35 橋）
3 表２－２．予防保全型管理対象橋りょう名一覧 ３． 健全度の把握及び日常的な維持管理 １）健全度の把握 区では、平成７年度から橋りょうの定期点検（５年に１度）を実施し ており、平成 26 年度には５巡目となる点検を実施しました。 今後も橋りょうの定期点検を実施し、橋りょうの健全度を正確に把握 するとともに劣化の予測を行い、適切な時期に必要な対策を実施するこ とで長寿命化を図りながら安全の確保に努めます。 また、定期点検の結果を蓄積し劣化予測の精度を上げ、修繕計画の見 直しに反映していきます。 1 図３－１. 定期点検フロー 架替予定のある橋りょう ４橋（４橋） 五之橋 香取橋 霞橋 小山橋 夕凪橋 鹿島橋 浦島橋（車道橋・北側歩道橋・南側歩道橋） 芝浦橋 末広橋 竹芝橋 一之橋 新芝浦橋 港栄橋 新浜橋 御楯橋 四之橋 新堀橋 楽水橋（車道橋・歩道橋）将監橋 狸橋 東芝浦橋 新芝橋 新古川橋 百代橋 浜路橋 二之橋 汐彩橋 渚橋（Ａライン北側・Ｂライン南側） 三之橋 中之橋 赤坂一丁目陸橋 これまでの 対象橋りょう １５橋（１８橋） 予防保全型管理 対象橋りょう 道路橋 ２５橋（２９橋） 今回追加の 対象橋りょう １０橋（１１橋） 対象外橋りょう 道路橋 ６橋（６橋） 架替中の橋りょう ２橋（２橋） スタート 点検実施 緊急補修工事 劣化の予測 結果の記録 終了 補修工事 詳細調査 動態観測 緊急補修が必要 詳細調査の対象か 詳細調査が必要 動態観測が必要 進行性か YES YES YES YES NO NO NO NO YES NO
4 ２）日常的な維持管理 区は日常点検として、年２回の船上からの点検（桁下からの職員によ る目視点検）、月１回の橋上からの巡回点検を実施しています。 今後もこれらの日常点検を行い、損傷等の早期発見に努めます。 図３－２ 日常点検フロー ４．予防保全型管理 予防保全型管理により、橋りょうの安全性、耐久性を確保することで、当初 設定されていた設計耐用年数の延命（100 年以上）を図るとともに、将来の架 替時期の平準化を図ります。 修繕工事にあたっては、定期点検の評価を最優先としつつも、各橋りょうの 立地状況や周辺道路の整備計画などに配慮し、優先順位を付け、適切な修繕方 法を検討します。 また、緊急道路障害物除去対象路線や通学路、バス路線など、より安全性、 耐久性を確保しなければならない橋りょうについては最優先するとともに、耐 震補強工事を予定している橋りょうについては、修繕工事の実施との整合を図 り、効率的な修繕を実施します。 なお、対象橋りょうごとの修繕内容及び時期を示した修繕等の計画について は、最新の定期点検結果とその結果から得られた劣化予測に基づき、作成しま す。今後の定期点検によって、適宜見直しを行い、より良い修繕計画を定め予 防保全型管理を行っていきます。 ５．修繕計画（平成 27 年度～平成 37 年度） 平成 26 年度の橋りょう定期点検の結果をもとに計画した、予防保全型対象橋 りょうのおおむねの修繕時期と次回点検時期を別表に示します。 スタート 点検実施 緊急補修工事 結果の記録 終了 緊急補修が必要 YES NO
5 ６．予防保全型管理による効果 下記のそれぞれの管理方法によって補修・架替を行った場合の経費につい て試算すると、図６－１．のようになり、予防保全型管理の対象橋りょうで ある 25 橋について、更新型管理※で管理を行った場合、更新費用は 134 億 円と想定されます。また、今後 30 年間の維持費用は、事後保全型管理で行 った場合、約 46 億円と想定されます。 今後、予防保全型管理を実施することで要する経費は約 19 億円と想定さ れ、更新型管理と比較して約 115 億円、事後保全型管理と比較して約 27 億 円の経費削減が見込まれます。 更新型管理：維持修繕を行わず、橋りょうの劣化損傷がさらに進み、架替が必要になった段階で架替を 行う方法。 図６－１．維持費及び更新費の比較 0 2,000 4,000 6,000 8,000 10,000 12,000 14,000 16,000 H36 H46 H56 予防保全型管理 事後保全型管理 更新型管理 予防保全型管理対象橋りょうの維持及び更新費の比較（累計・３０年間） 金額 （百万 ） 年度

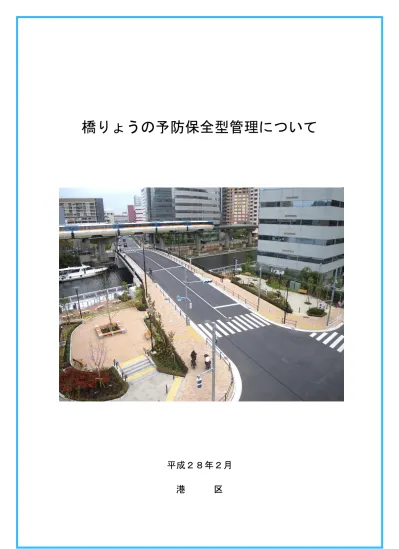

6 ７．今回の改定に当たりご意見を伺った専門知識を有する学識経験者の方 首都大学東京 都市環境科学研究科都市基盤環境学域 教授 野上 邦栄 一般財団法人首都高速道路技術センター 構造技術部コンクリート構造技術課 上席研究員 秋元 泰輔 一般財団法人首都高速道路技術センター 上席研究員 法政大学デザイン工学部 兼任講師 日本大学理工学部 非常勤講師 国士舘大学理工学部 非常勤講師 髙木 千太郎 上記の学識経験者の方々は、「橋りょうへの予防保全型管理の導入について」 （平成２４年度）の策定時の検討委員会の委員の方々です。 ８．改定履歴 ・平成 24 年 10 月「橋りょうへの予防保全型管理の導入について」策定 ・平成 28 年 2 月 第一回改定「橋りょうの予防保全型管理について」 担当 港区街づくり支援部土木課道路橋りょう係 tel 03-3578-2111 内線 2320 表紙の写真について ・橋りょう名：夕凪橋（ゆうなぎばし） ・所在地：港区芝浦四丁目 12 番先から 19 番先まで ・橋長：34.3ｍ 総幅員：15.2ｍ ・橋りょう形式：鋼単純鋼床版鈑桁橋 芝浦四丁目芝浦西運河に架かる橋です。老朽化対策及び耐震性向上のため、平成 24 年度に 架替工事に着手し、平成 28 年 2 月に現在の橋が完成しました。
別表 修繕計画（平成27年度～平成37年度） 平成27年度 平成28年度 平成29年度 平成30年度 平成31年度 平成32年度 平成33年度 平成34年度 平成35年度 平成36年度 平成37年度 浦島橋 （車道橋・北側歩道橋・南側歩道橋） 区道 831号 55.50 Ｓ13 77 平成26年 補修工事 定期点検 定期点検 芝浦橋 区道 837号 43.10 Ｓ45 45 平成26年 補修工事 定期点検 定期点検 竹芝橋 区道 1026号 40.00 Ｓ46 44 平成26年 補修工事 定期点検 定期点検 御楯橋 区道 1164号 71.40 Ｓ41 49 平成26年 補修工事 定期点検 定期点検 港栄橋 区道 1069号 54.10 Ｓ35 55 平成26年 補修工事 定期点検 定期点検 新堀橋 区道 561号 15.80 Ｓ44 46 平成26年 補修工事 定期点検 定期点検 東芝浦橋 区道 1113号 46.60 Ｓ57 33 平成26年 定期点検 補修工事 定期点検 浜路橋 区道 895号 75.00 Ｈ6 21 平成26年 定期点検 補修工事 定期点検 新古川橋 区道 840号 16.10 Ｈ1 26 平成26年 定期点検 補修工事 定期点検 百代橋 区道 1031号 24.20 Ｈ2 25 平成26年 定期点検 補修工事 定期点検 赤坂一丁目陸橋 区道 1109号 12.13 Ｓ61 29 平成26年 定期点検 補修工事 定期点検 渚橋（Bライン南側） 区道 1121号 90.20 Ｈ12 15 平成26年 定期点検 補修工事 定期点検 渚橋（Aライン北側） 区道 1121号 81.20 Ｈ12 15 平成26年 定期点検 補修工事 定期点検 四之橋 区道 862号 16.22 Ｓ59 31 平成26年 定期点検 補修工事 定期点検 新浜橋 区道 1094号 75.60 Ｓ58 32 平成26年 定期点検 定期点検 補修工事 楽水橋（車道橋） 区道 1098号 76.60 Ｓ44 46 平成26年 定期点検 補修工事定期点検 将監橋 区道 815号 23.40 Ｓ43 47 平成26年 定期点検 定期点検 補修工事 狸橋 区道 471号 17.10 Ｓ53 37 平成26年 定期点検 定期点検 補修工事 新芝浦橋 区道 1114号 56.10 Ｓ55 35 平成26年 定期点検 定期点検 新芝橋 区道 1029号 15.20 Ｓ61 29 平成26年 定期点検 定期点検 楽水橋（歩道橋） 区道 1098号 76.60 Ｓ52 38 平成26年 定期点検 定期点検 汐彩橋 区道 1121号 45.70 Ｈ11 16 平成26年 定期点検 定期点検 一之橋 区道 1022号 16.46 Ｓ57 33 平成26年 定期点検 定期点検 中之橋 区道 823号 16.30 Ｓ59 31 平成26年 定期点検 定期点検 二之橋 区道 1023号 20.20 Ｈ10 17 平成26年 定期点検 定期点検 末広橋 区道 1115号 55.35 Ｓ39 51 平成26年 定期点検 定期点検 三之橋 区道 863号 22.34 Ｈ18 9 平成26年 定期点検 定期点検 最新 点検年次 対策の内容・時期 橋りょう名 道路種別 路線名 橋長 （ｍ） 架設年度 供用年数
