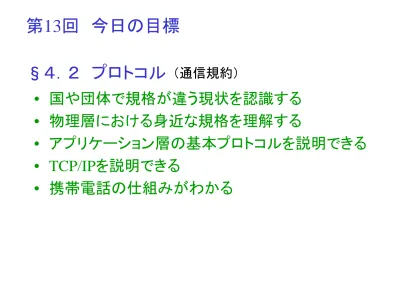

§４．２ プロトコル
（通信規約）• 国や団体で規格が違う現状を認識する
• 物理層における身近な規格を理解する
• アプリケーション層の基本プロトコルを説明できる
• TCP/IPを説明できる
• 携帯電話の仕組みがわかる
第13回 今日の目標
プロトコル作成組織
EIA（Electronic Industries Alliance）：《米》電子工業会 ISO（International Organization for Standardization）
：国際標準化機構
IEEE（Institute of Electrical and Electronics Engineers）
：《米》電気電子学会
ITU-T（ITU Telecommunication Standardization Sector）
：国際電気通信連合・電気通信標準化部門
ITU（International Telecommunication Union）：国際電気通信連合 JIS（Japanese Industrial Standards）：日本工業規格
IETF（Internet Engineering Task Force ）http://www.ietf.org/
RFC（Request For Comments）
：世界に公開されているインターネットの各種の規約 例： RS232C（EIA）＝V.24（ITU-T）＝X5101（JIS）
旧CCITT（Consulting Committee for International Telephony and Telegraphy ）：国際電信電話諮問委員会
（１）論理的：信号の機能名称、タイミング条件、順序関係 （２）電気的：信号線出力電圧、電源電圧、信号形状 （３）機械的：コネクタ形状・寸法、ピン配列 モデムインタフェース RS232Cケーブル （１）信号 ・送信データ ・受診データ ・送信要求 ・送信可 ・データセットレディ （２）通信速度 ITU-T勧告V.24 ：20kbps以下 ITU-T勧告V.37 ：72kbps超 物理層 モデム PC 測定器
MACアドレス
Media Access Control
1 2 3---24 25---48 24ビット 22ビット 情報機器メーカ内で識別 情報機器メーカ識別 IEEE802.3 2ビット目 0:ユニバーサル／1:ローカルアドレス 1ビット目 0:ユニキャスト／1:マルチキャストアドレス データリンク層で付加
：イーサネット（Ethernet：ゼロックス社命名）
CSMA/CD（Carrier Sense Multiple Access/Collision Detection） （１）伝送媒体上（通信線上）に搬送波（carrier）があるか検出 （２）伝送媒体が空いていればデータを送信 （３）信号の衝突があれば再送 （４）データには宛先アドレスと発信元アドレスを付ける TCP/IP （Transmission Control Protocol/Internet Protocol)
JPNIC(Japan Network
Information Center) LANボード IPアドレス 0 .0 .0 .0 | | | | 255.255.255.255
応用層 プレゼンテーション層 セッション層 トランスポート層 ネットワーク層 データリンク層 物理層
OSI（Open System Interc.）
Telnet、Rlogin、
アプリケーション層 FTP、TFTP、SMTP、
BootP 、SNMP、DNS、 RIP（Routing Information Protocol）
トランスポート層 TCP、 UDP（UserDatagramProtocol）
インターネット層 IP、ARP（AddressResolutionProtocol）
RARP（ReverceARP）、ICMP
ネットワーク・ イーサネット、トークンリンク
インターネット層 FDDI（Fiber Distributed Data Interface）
ppp（Point to Point Protocol）
TCP/IP
TCP/IPの階層構造
IPアドレス クラスD 1 1 1 0 グループ番号 28ビット 明薬=my-pharm.ac.jp ネットワーク名 202.209.204.xxx ネットワーク番号 CA.D1.CC.hh =11001010.11010001.11001100. クラスA 0 ネットワーク番号 ホスト番号 7ビット 24ビット クラスB 1 0 ネットワーク番号 ホスト番号 14ビット 16ビット クラスC 1 1 0 ネットワーク番号 ホスト番号 21ビット 8ビット
Global IP Address
NIC（Network Information Center） 日本ではJPNICが管理 Private IP Address クラスＡ 10.0.0.0-10.255.255.255 クラスＢ 172.16.0.0-172.31.255.255 AC.10.00.00-AC.1F.FF.FF：：1048576台 クラスＣ 192.168.0.0-192.168.255.255 C0.A8.00.00-CA.D1.FF.FF：：65536台 LAN管理者が管理 ネットワーク接続状況 １．ipconfig ２．ping ３．nslookup NAT
(Network Address Translator )
ア プ リ ケ ーシ ョ ン 層 プレゼンテーション層
アプリケーション層
・FTP（File Transfer Protocol）：ファイル転送 ・SFTP（Secure FTP）
・SCP（Secure CoPy）
・telnet（telecommunication network）：仮想端末 ・SSH（Secure SHell）
・HTTP（Hyper Text Transfer Protocol）：WEB ・HTTPS（HTTP/SSL(Secure Sockets Layer)）
・NNTP（Network News Transfer Protocol） ・SMTP（Simple Mail Transfer Protocol） ・POP（Post Office Protocol）
・IMAP（Internet Messages Access Protocol）
・アソシエーション制御（プロセス間関係の設定･開放） ・コンテクスト制御（相互動作プロセス間通信能力の定義変更） ・情報転送･会話制御（相互動作プロセス間通信、下層サービス） ・コミットメント制御（分散処理における同期保証） 特定応用サ ービ ス 要素 Ｓ Ａ Ｓ Ｅ 共通応用サ ービ ス 要素 port (http://www.iana.org/assignments/port-numbers)
携帯電話の変遷
１９７９年 自動車電話 １９８５年 ショルダーフォン（第２電電） １９８７年 携帯 NTT アナログ方式 第１世代 １９８８年 IDO １９９３年 NTT デジタル方式 第２世代 １９９４年 東京デジタルホン、ツーカーセルラー東京 １９９９年 IDO ⇒ ａｕ cdmaOne ２００２年 ｄｏｃｏｍｏ W-CDMA 第３世代 ２００６年 ｊフォン⇒ボーダフォン⇒ ｓｏｆｔｂａｎｋ ２００８年 スマートフォン iPhone3 (softbank) Android スマフォ登場 ２０１０年 マイクロソフト Windows phone 7 ２０１１年 iPhone4s (ａｕ参戦) ２０１２年 iPhone5 LTE 第４世代 ２０１３年 iPhone5s/c(docomo参戦) ： ２０１７年 iPhoneX携帯電話について
参考携帯電話の仕組
セル セル セル セル 通信網 受信 復調 信号 信号 変調 発信 マイク スピーカ 受信 復調 信号 信号 変調 発信 マイク スピーカ 搬送波（Carrier） 800MHz 1.7GHz 2.0GHz 2.4GHz 5.0GHz接続方式
１．FDMA=Frequency Division Multiple Access（周波数分割多重接続）
同調強度 周波数 時間 Ch-1 Ch-n 同調強度 周波数 時間 Ch-1～n
３．CDMA=Code Division Multiple Access（符号分割多重接続）
同調強度
時間
Ch-1 Ch-n
Ch-2
周波数
２．TDMA=Time Division Multiple Access（時分割多重接続）
４．OFDMA=Orthogonal Frequency Division Multiple Access
情報科学概論のトップへ 明治薬科大学のホームへ 演習 １．RS232Cの仕様を調べなさい。 ２．ftp、telnet、pop3、imap4、http、https、scp、sshのポート番号を 調べなさい。 ３．自分のパソコンのIPアドレスを調べなさい。 ４．自分のパソコンが明薬のDNSに接続されているか調べなさい。 ５．keyaki.my-pharm.ac.jpというホストのIPアドレスを調べなさい。
