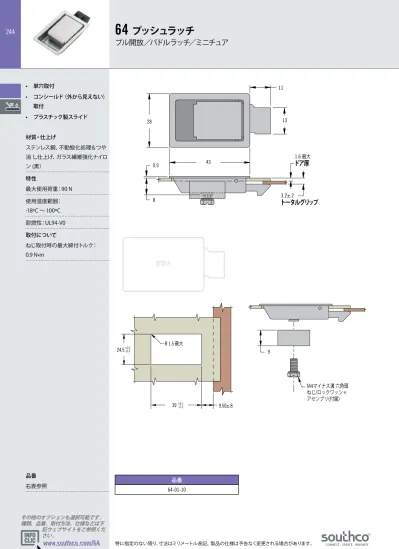

プッシュラッチプル開放 / パドルラッチ / ミニチュア 単穴取付 コンシールド ( 外から見えない ) 取付 プラスチック製スライドÂ 材質 仕上げ ステンレス鋼 不動態化処理 & つや 消し仕上げ ガラス繊維強化ナイロン ( 黒 ) 最大ドア

実物大

24.5 39 9.50±.8 R 1.5 最大 +0.1 -0.3 +0.1 -0.3 11 13 43 28 0.9 8 1.6 最大

ドア厚

3.2±.2

トータルグリップ

9 M4マイナス溝 六角頭 ねじ/ロックワッシャ アセンブリ(付属) 品番Â 64-01-10 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 品番 右表参照

64

プッシュラッチ

プル開放／パドルラッチ／ミニチュア

•Â 単穴取付 •Â コンシールド（外から見えない）Â Â 取付 •Â プラスチック製スライドÂ 材質・仕上げ ステンレス鋼、不動態化処理＆つや 消 し仕上げ、ガラス繊維強化ナイロ ン (黒） 特性 最大使用荷重：90 N 使用温度範囲： -18ºC ～ 100ºC 耐燃性：UL94-V0 取付について ねじ取付時の最大締付トルク： 0.9 N•m

244

実物大

スタイル 3 スタイル 4 スタイル 5 スタイル 6 ブラケット スタッド 取付用ナット フレーム ドア 47.5±0.2

A

16 最小 10.3±0.2 36.5±0.2 ドア フレーム R 2最大 56 47 42.5

B

14 カップ 25 13

ドア厚

範囲

（下表参照） 取付用ナット スタッド、ねじ径 M4 ブラケット スライド (図はスタイル1)

グリップ

範囲

（下表参照） 1 カバー パドル グリップ範囲 スライ ドスタ イル A B T （備考 参照） つや消し仕上げの品番 ドア厚Â範囲 最大 最大. 最小 最大 3.7 最大 3.9 - 7.3 11.1 - 14.6 18.6 - 22 1.2 2 1 10.4 12.7 12.4 1.6 64-10-111-50 ~ ~ ~ 2.8 3.6 3 11.9 14.2 14.2 3.2 64-10-113-50 64-10-133-50 ~ ~ 6 6.7 4 6.4 64-10-124-50 64-10-114-50 ~ ~ 12.3 13.1 5 7.1 64-10-125-50 64-10-135-50 64-10-115-50 64-10-115-50 18.6 19.4 6 7.1 64-10-126-50 ~ 64-10-116-50 64-10-116-50 スタイル 最大静的荷重ÂN 1 130 2 110 3 90 4 70 5 55 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ •Â 単穴取付 •Â コンシールド（外から見えない）Â Â 取付 •Â プラスチック製スライドÂ 材質・仕上げ ステンレス鋼、不動態化処理＆つや 消しまたは粉体塗装（黒）、ガラス 繊維強化ナイロン (無処理） 特性 最大使用荷重： 使用温度範囲： -18ºC ～ 100ºC 耐燃性：UL94-V0 取付について スライドが作動する側のドア厚は、 寸法 T (左表参照）を超えないでくだ さい。場合により、左図に網目で示 されているドア部分の厚みを薄く加 工する必要があります。 スライドスタイル 備考 粉体塗装（黒）仕上げのアセンブリ は、品番の最終桁を0から5に変更し てください。例：64-10-111-55

64

プッシュラッチ

プル開放／パドルラッチ／スモール

245

実物大

56 B

グリップ範囲

（下表参照） スタッド、ねじ径 M4 25 13 1 47 42.5 14 カップ スライド カバー ブラケット 取付用ナット パドル ブラケット スタッド 取付用ナット ドア フレーム R 2 最大 47.5±0.2

A

36.50±.2 フレーム ドア グリップ範囲 品番 A B 最小 最大 ステンレス鋼Âつや消し ステンレス鋼Â粉体塗装（黒） 最小 最大 1.2 2 64-11-10 64-11-12 10.4 12.7 11.5 2 2.8 64-11-20 64-11-22 11.2 13.5 11.9 2.8 3.6 64-11-30 64-11-32 11.9 14.2 12 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 品番 右表参照

64

プッシュラッチ

プル開放／パドルラッチ／スモール

•Â 単穴取付 •Â コンシールド（外から見えない）Â Â 取付 •Â 金属製スライドÂ 材質・仕上げ ステンレス鋼、不動態化処理＆つや 消しまたは粉体塗装（黒）、鋼、クロ ムめっき 特性Â 最大使用荷重： 222 N

246

実物大

8 84 1.2 ねじ径 M5

[重要] ギャップ(隙間)

（本ページ右「取付について」を参照） 68.5 19 36 17.5 6.4 最大

ドア厚

7.9 フレーム ドア ラッチ 取付用ブラケット 調整ナット ロックワッシャ 取付用ナット ロックの有無が選択できます。 （品番選定欄を参照） R 2.5 最大 ドア フレーム 最小 8 最大 11 55.5+0.3- 0.1 71.5+0.1- 0.3 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 品番選定

64

プッシュラッチ

プル開放／パドルラッチ／ミディアム

•Â 単穴取付Â •Â コンシールド（外から見えない）Â Â 取付 •Â 金属製スライドÂ 材質・仕上げ つや消しステンレス鋼、鋼、亜鉛め っきまたは鋼、粉体塗装（黒または シルバー） 特性 最大使用荷重： 570 N 取付について ドア厚さを測定し、ギャップ（隙間） がドア厚の+0.8／-0.0 内に収まるよ う調整ナットを取付けてください。 アクセサリ H257仕様フラットキー (1リングにキー2本付属) 品番： 64-0-33578

64 - 2 L - 1 M

M 材質 0 ステンレス鋼、つや消し 1 鋼、粉体塗装（黒） 3 鋼、亜鉛めっき 5 鋼、粉体塗装（シルバー） L ロックスタイル 1 ロック無し 2 H257仕様キーロック付き（フラットキー2本付属）

247

実物大

[重要] ギャップ(隙間)

（本ページ左「取付について」を参照） フレーム ドア 取付用 ブラケット 調整ナット ロックワッシャ 取付用ナット 127 28.5 101.5 11 ロックの有無が選択できます。 （品番選定欄を参照） 11.9 1.6 4.5 1/4-20 ねじ径 49 25.5

最大

ドア厚

9.5

[重要] ギャップ(隙間)

（本ページ左 「取付について」 を参照） フレーム端ま たは調整済 ラッチ表面 (ノッチ、穴、 ブラケットまた はシムで調整) 14.3 最小 調整ナット 取付用 ブラケット ロックワッシャ 取付用ナット スライド フレーム 11.9 20.6 参考値 R 3 最大 ドア フレーム 最小 11 最大 15.9 82.5+0.3- 0.2 108+0.2- 0.3 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

64

プッシュラッチ

プル開放／パドルラッチ／大

•Â 単穴取付 •Â コンシールド（外から見えない）Â Â 取付 •Â 金属製スライドÂ 材質・仕上げ ステンレス鋼、つや消し、亜鉛めっき または鋼、粉体塗装（黒） 特性 最大使用荷重：1110 N 取付について ドア厚さを測定し、ギャップ（隙間） がドア厚の+0.8／-0.0 内に収まるよ う調整ナットを取付けてください。 アクセサリ CH751仕様フラットキー (1リングにキー2本付属) 品番：PK-10-01 CH751仕様オーバーモールドキー (1リングにキー2本付属) 品番：PK-10-01-05 品番選定

64 - 10 - 30 L - M 0

L ロックスタイル 1 ロック無し 2 CH751仕様キーロック付き（フラットキー2本付属） M 材質 4 鋼、亜鉛めっき 5 つや消しステンレス鋼 9 鋼、粉体塗装（黒）

248

実物大

フレーム 4 x R5 4 x Ø ‘H’ リベット 取付のみ ドア 96.8 86 118 95.2 20.9 22 14 15 10.2 108 139.7 22.6 4 x Ø リベットで取付けるラッチのみ 23.4 1.2 43

H

ロックの有無が選択できます。 （品番選定欄を参照） 内側解錠ハンドル(非付属) 用1/4-20タップ穴 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

64

プッシュラッチ

プル開放／パドルラッチ／ラージ

•Â 単穴取付 •Â 多様な取付スタイルÂ •Â ロック施錠・解錠状態で内側かÂ Â ら操作可能Â 材質・仕上げ ステンレス鋼、光沢仕上げ、鋼、亜鉛 めっきまたは、鋼、 粉体塗装（黒） スライドボルト、ロックアセンブリ： 亜鉛めっきまたは粉体塗装 特性 最大使用荷重：560 N アクセサリ CH751仕様フラットキー (1リングにキー2本付属) 品番：PK-10-01 CH751仕様オーバーモールドキー (1リングにキー2本付属) 品番：PK-10-01-05 品番選定

64 - 50 - 4 L H - M

H ハウジング 0 溶接 1 リベット取付用スルーホール付き 4.9 2 リベット取付用スルーホール付き 5.2 L ロックスタイル 0 ロック無し 1 CH751仕様キーロック付き（フラットキー2本付属） M 材質 10 鋼、亜鉛めっき 20 ステンレス鋼、光沢仕上げ 50 鋼、粉体塗装（黒）

249

実物大

その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

250

このページは现在ご覧いただけません

実物大

83 88.4 9 5.3 52 110 170 7 5 100 52 52 8 x Ø リベットで取付けるラッチのみ

H

ロックの有無が選べます。 （品番選定欄をご参照ください） フレーム 37.9 17.2

ドア厚

147.7 89 ドア 半径 R5 x4箇所 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 品番選定

64

プッシュラッチ

プル開放／パドルラッチ／重荷重用

•Â 塵や汚れなどに強い耐環境性にÂ Â 優れた頑丈設計 •Â 多様な取付スタイルÂÂ 材質・仕上げ 鋼、亜鉛めっきまたは粉体塗装 (黒) スライドボルト、ロックアセンブリ： 亜鉛めっきまたは粉体塗装 特性 最大使用荷重：27000N アクセサリ 14603仕様フラットキー (1リングにキー2本付属) 品番：PK-10-01-14603

64 - 60 - 5 L H - M

H ハウジング 0 溶接 1 リベット取付用スルーホール付き 4.9 2 リベット取付用スルーホール付き 5.2 L ロックスタイル 0 ロック無し 1 CH751仕様キーロック付き (フラットキー2本付属） M 材質 10 鋼、亜鉛めっき 50 鋼、粉体塗装（黒）
