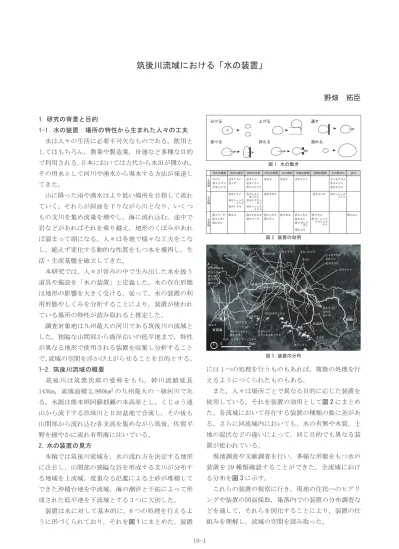

(1)筑後川流域における「水の装置」. 野畑拓臣 1. 研究の背景と目的. 分ける. 1-1. 水の装置：場所の特性から生まれた人々の工夫. 上げる. 通す. 抑える. 溜める. 水. 水は人々の生活に必要不可欠なものである。飲用と. 受ける. してはもちろん，農業や製造業，舟運など多種な目的で利用される。日本においては古代から水田が開かれ，その用水として河川や湧水から導水する方法が発達し. 図 1. 水の動き用水の確保上流域. てきた。. ⑦イケ ③タケドイ ⑩ドンブリ ⑫イデ ⑪タメイケ. ⑧セキ ②オトシ ③タケドイ ④エンビドイ. 水の遮断 ⑨ヨケ. 水量の調節. 下流域. クリークエンタイヒカン. エゴ. 水の動力化. 排水. ①イモアライ ⑤スイシャ ⑥カラウス ⑯ミズハネ. エンタイヒカン. ⑳フミグルマクリーク. 流速の調整. ③タケドイ. ⑱オオゼキ ⑮ブンスイボックス ⑭サンレンス ⑰カクマテンイシャビン ⑲スイドウ ⑭サンレンスイシャ. ていく。それらが斜面を下りながら川となり，いくつもの支川を集め流量を増やし，海に流れ込む。途中で. 水位の調整. 用水の分配. ⑬カケドイ. 中流域. 山に降った雨や湧水はより低い場所を目指して流れ. 用水の導引. マネキ. 岩などがあればそれを乗り越え，地形のくぼみがあれ. ⑭サンレンスイシャ. エンタイ. アラコ. ヒカンナガレドオシ. デ・レイケドウリュウテイ. ヒカン. ヒコウ. 図 2. 装置の効用. ば溜まって湖になる。人々は各地で様々な工夫をこなし，絶えず変化する動的な性質をもつ水を獲得し，生. ⑭サンレンスイシャ ⑯ミズハネ. ⑲スイドウ. ⑪タメイケ. ④エンビドイ. 活・生産基盤を確立してきた。. ①イモアライ ②オトシ. ⑨ヨケ. ⑥カラウス ⑳フミグルマ. 本研究では，人々が営みの中で生み出した水を扱う. ⑤スイシャ. エンタイヒカンマネキクリーク. 道具や施設を「水の装置」と定義した。水の存在形態. 筑後川. は地形の影響を大きく受ける。従って，水の装置の利用形態やしくみを分析することにより，装置が使われている場所の特性が読み取れると推定した。. ③タケドイ ⑧セキ ⑫イデ. ⑰カクマテンビン ⑱オオゼキ. 調査対象地は九州最大の河川である筑後川の流域と. 玖珠川. アラコ. エゴ. 有明海. した。狭隘な山間部から海岸沿いの低平地まで，特性. 大山川. ナガレドオシヒコウ. ⑬カケドイ ⑮ブンスイボックス. ⑦イケ. デ・レイケドウリュウテイ. 0. が異なる地形で使用される装置を収集し分析すること. 20km. ⑩ドンブリ. 図 3. 装置の分布. で，流域の空間を浮かび上がらせることを目的とする。. には 1 つの処理を行うものもあれば，複数の処理を行. 1-2. 筑後川流域の概要. えるようにつくられたものもある。. 筑後川は筑紫次郎の愛称をもち，幹川流路延長 143km，流域面積 2,860km の九州最大の一級河川であ. また，人々は場所ごとで異なる目的に応じた装置を. る。水源は熊本県阿蘇郡瀬の本高原とし，くじゅう連. 使用している。それを装置の効用として図 2 にまとめ. 山から流下する玖珠川と日田盆地で合流し，その後も. た。各流域において存在する装置の種類の数に差があ. 山間部から流れ込む各支流を集めながら筑後，佐賀平. る。さらに同流域内においても，水の有無や水質，土. 野を緩やかに流れ有明海に注いでいる。. 地の起伏などの違いによって，同じ目的でも異なる装. 2. 水の装置の見方. 置が使われている。. 本稿では筑後川流域を，水の流れ方を決定する地形. 現地調査や文献調査を行い，多様な形態をもつ水の. に注目し，山間部の狭隘な谷を形成する支川が分布す. 装置を 29 種類確認することができた。全流域におけ. る地域を上流域，度重なる氾濫による土砂が堆積して. る分布を図 3 に示す。. できた沖積台地を中流域，海の潮汐と干拓によって形. これらの装置の視察に行き，現地の住民へのヒアリ. 成された低平地を下流域とする 3 つに大別した。. ングや装置の図面採取，集落内での装置の分布調査な. 装置は水に対して基本的に，6 つの処理を行えるよ. どを通して，それらを図化することにより，装置の仕. うに形づくられており，それを図 1 にまとめた。装置. 組みを理解し，流域の空間を読み取った。. 2. 10-1.

(2) 3. 効用の分類による考察. ⑩ドンブリ水槽飲用水が溜められている。. この梗概では，図 2 の分類から「用水の確保」と「用. 共同井戸集落の住民がかつて共同で使っていた井戸。. 水の分配」，「水の動力化」の 3 つを取り出し，各効用において各流域で見られる装置を 1 つずつ紹介する。. 流域：上流域水の動き：溜める場所：集落のなか. 3-1. 用水の確保（図 4）水利開発の変遷年代水利設備. 用水を確保するための装置は上流域と下流域で６種. 江戸. 類見られる。また，上流域では溜めることで水を確保. 明治. ウエンホウ土のついた野菜などを洗っている。. オオヅツミ明治後期に造築された溜池。集落上流部の耕作を可能にし，当集落全体の農業用水の主水源となっている。. ドンブリ小さな溜池. 水槽のオーバーフローがドンブリに流れ込む。. 小堤. するが，下流域では流水を抑える働きをもつ装置を組. 42 年. み合わせることによって水を確保するなど，装置が複. 水槽昭和 30 年頃消防水利. 堰板水を一定量，上流側に溜められる。. 鯉やアブラメがいる。魚が土や虫などを食べることで水を浄化する。. オオヅツミ水路. 合的に使われる。このうち上流域からドンブリを，下. 水田. 流域からはクリークを取り上げ考察する。. ドンブリ. ⑩ドンブリドンブリは，上流域の山間部にある集落の中に存在する共同水利施設である。居住域中心部の道と水田の. 水路. 間の土地に，南北に細長く掘り込まれ，周囲を石垣と. 野菜を洗う住民洗い場と水面との距離がシタンホウの方が近く，腰を曲げなくて済むためここで洗っている。. 散歩中の住民野菜を洗っている住民に話しかけている。毎日散歩をし，ドンブリにいる 2 匹の赤い鯉を気にかけ水面をのぞくという。. 水槽・消防水利の設置オオヅツミの水をパイプで引き，オーバーフローがドンブリ，消防水利，その下の水路へ通された。. コンクリートで固められている。道から階段で下に降. 防火水槽. りられる場所が 2 ヶ所設けてあり，上流側はウエンホウ，下流側はシタンホウと呼ばれている。ウエンホウ 0. では野菜などを洗い，シタンホウでは着物や農業用具. 50. 100. シタンホウかつては着物などを洗っていた。. ドンブリの水のオーバーフローが下の農地へ流れる。. 200m 集落内におけるドンブリの位置. クリーク. を洗い，さらに下流の農業用水路に接続する，流速が. クリーク. 大きい場所ではおむつを洗うように，集落の中で洗い. 水田. 水田. 場の使い分けが決められていた。ドンブリの中心部に. 0. は堰板が設置できるようになっており，一定量の水をウエンホウに溜めることができる。. 5m. 断面図. 流域：下流域水の動き：溜める分ける通す場所：下流域全域. 樋門クリーク. 29 クリーク排水時. クリークは下流域に見られる，水を広域にいきわた. 用水の確保と水の排水. せるための溝である。主に，クリークは土地の傾斜に. アオ取水有明海の満潮時，筑後川の淡水は押し上げられる。それの淡水（アオ）を取水し，農業用水として利用するしくみである。. そって通っている縦堀と，等高線に沿うように縦堀の. 流れ堀. 水田. クリーク. 屋敷. 樋管. 溜堀. 名流れ堀といい，上流から下流へ水を導引している。. 堤防. 川. 直角方向に走る横堀に分けることができる。縦堀は別また，横堀は溜堀といい，縦堀の水を周囲の土地へ拡げる役割をしている。樋門が取り付けられ，稲作の給水期にはクリークに一定量が溜められるようになって. 揚水. おり，水が多い場合には越流させ排水している。排水が必要な場合は，樋門を開放し水を一気に流す仕組み. 0. 100. 300m 分布の状況. になっており，水を溜める溜池の機能を果たすと同時. ⑪タメイケ. ⑦イケ山水などを引く。. に排水路としての役割を担っている。下流域の低平地. 余水は，農業用水と合流する。. 山水，谷川などが流れ込む。. は，日本最大の干満差を有する有明海の潮汐の影響を受ける。排水路から塩水の浸入を防ぐために，クリー. 流域：上流域水の動き：溜める場所：屋敷の庭. ク外へ排水できない時期がある。この時期は，水田の. 土地を掘り込んで溜める。石で補強している。. 流域：上流域鯉や鮒が食べか水の動き：溜めるすなどを食べ水場所：農地の上流部を浄化する。. エンタイ. 排水はクリークに貯留され，引き潮の時に一度に排水. 余水は水路に常時排水給水期，栓を開け下方の棚田へ流す。. ヒカンコンクリートで，流路を狭める。. する。また，満潮時には海水が筑後川を逆流し，比重. コンクリートの擁壁に開口が開けられている。. の違いにより，筑後川の豊富な淡水を上に押し上げる。流域：下流域水の動き：抑える場所：クリーク. この淡水を取水するアオ取水という取水法がかつて行われおり，取水をクリークに溜めていた。. 一定の水量があると越流し，少ないと流れず溜められる。. 堰板をはめ込めるようにし，高さを調整する。. 流域：下流域水の動き：抑える・通す場所：クリーク. 図 4.「用水の確保」装置. 10-2. 土地を掘り込む。石やコンクリートで補強する場合もある。. 差蓋の上下させ，流水量を調整する。.

(3) 以上のように，上流部と下流部では自然の状態での. ③タケドイ. 水のあり方が異なる。上流部では斜面地に居住地や農. 竹の大きさにより，流量が制限される。. 石タケドイの上に石を置き，水をこぼすことによって流量を調整する。. 地がつくられる。水はその斜面に沿って勢いよく流下する。したがって土地を掘って，山水などの少量の水. 流域：上流域動き：分ける通す場所：水路の分岐点. を少しずつ溜めて使用していた。しかしながら下流域. 古屋敷井手. 水田. は，自然の川などは集まり流域面積は大きくなるが，. 上の水路から流れてくる。. 水路下の水田に水を運ぶ。. 竹樋水田川. 広域に分布することはなく，水量は上流が使用するご. タケドイで取水する。. とに少なくなっていく。また，有明海の潮汐の影響が. 棚田の階段形状の脇を水系①. 水が流れ，水が落ちる. あるため，淡水を広くめぐらせ，広い範囲で水を貯蓄. ところにタケドイを設け，水を水田に分ける。. することにより水の反復利用を行った。. 水路から遠いところへは，タケドイを連結し，. 3-2. 用水の分配（図 5）. 水路のように水を運び分水する。. 用水を分配する装置は，上・中・下流域すべての流. 0. 域でみられる。全部で 8 種類見られ，その中から上流. 25m. 域のタケドイ，中流域のカクマテンビン，下流域のフミグルマの 3 つを紹介する。 ③タケドイ 0. 50. 100m. 上流域の棚田で，主に水を水田に供給するために用. タケドイを用いた 3 つの給排水システム. ⑰カクマテンビン. いられる。2,3m の竹を半割にして節を取り除いたも. 大石堰. ので，給水期だけ水路と水田の間に設置され，その時. 筑後川から取水し，大石長野水道. 水道に流す。. カクマテンビン. 期以外は水田の脇に置かれる。流れ込む水は，タケド流域：中流域動き：分ける場所：水路の分岐点. イの形状により一定量しか流れず，他はこぼれ水路を下っていく。また，タケドイ上に石をおいて水をこぼし，流量を調節する。山間部の水は冷たく稲作には不. 0. 適で，水田は斜面に築かれるために小さく，水温の影. 5km 大石長野水道受益地域. ⑳フミグルマ. 響を大きく受ける。したがって，流量を制限し，少しずつ水田に供給することで，水田の水温を一定に保つ. 計石大きな石が 3 つおかれている。堰板が取り付けられ，流量を調節できる。. 玉石が敷かれている。. ようにしている。また，図中の棚田では，タケドイが. 流域：下流域動き：上げる分ける場所：水田とクリークの間. 全域に使用されている。そこでは，地形の起伏に対応. 線. してタケドイを連結させ，水路から離れている水田ま. 長野水道. 水門が取り付けてある。. 南本. ②オトシ. 農家の足羽根板を踏み込むことで水を揚げる。. 堰板で水量を調節する。石を置く場合もある。. る。大石堰から取水した筑後川の水を，下流の各地域に分配する機能を果たしている。分岐する各水路の始. 水田. 点には様々な仕掛けがなされ，分水する水量を決定し. クリーク. ④エンビドイ. ている。北本線の入口には，計石と呼ばれる大きな石. 流域：上流域動き：分ける場所：イデ. イデ. 下の水路に流れていき，水田に供給される。. ⑭サンレンスイシャ水が樋にこぼれ，水路へ運ばれる。. 堰板を外し取水する。. コンクリートの水路が通っている。. が 3 つ置かれ，その間に堰板を設置し流量を調節する。. 控石水を刎ね流れを左岸側に誘導する。. 堰板が取り付けてある。. 線. で水を引き，一枚ずつ分配していく景観も見られる。カクマテンビンは，中流域に設けられた分水点であ. 1.5 2 2 1 1 1. 北本. 桜馬場線. 揚程差. ⑰カクマテンビン. 2. 柄杓が水をすくう。. また，他の水路の入口にも水門や堰板が設置され流量流域：上流域動き：分ける通す場所：水路と水田の間. が調節され，残りの水が南本線へ流れて行く。これらは，江戸時代に中流域の灌漑と耕作地拡大を目指した. L 字型の塩ビパイプ. 取水口との高低差を利用し，水量を調節する。. ⑮ブンスイボックス. 長大な水路の建設に伴うもので，各集落に決められたた。このように決められた水量を緩勾配の水路に流し，それをさらに分水していき，水路脇の開口から水田に落とし灌漑している。. 流域：中流域動き：分ける場所：水路の分岐点. 羽根板が水を受け，回転する。. 段差が付けられ，一定量を越えると流れる。. 水を落とすように分配する。. 水が水路により運ばれてくる。. 用水を運んでくる。. 流域：下流域動き：溜める分ける通す場所：農地や宅地の側. 図 5.「用水の分配」装置. 10-3. 用水路の水をこちらに送る。. クリーク. 小さな水門. 水量を供給し，争いがおこらないよう慎重に計画され. 流域：中流域動き：上げる分ける場所：水路の脇. 用水を広域に行き渡らせる。. 下流の地域に水を運ぶ。.

(4) ⑳フミグルマ. ⑥カラウス. 一方下流域では，農地全域への水の分配はクリークがその役割を担う。しかし，クリークの水面は農地より低いため，水を揚げる必要があった。そのため使用. 流域：上流域動き：受ける溜める場所：川の側. されたのがフミグルマという人力の揚水用水車であ. 小鹿田焼 - 皿山地区伝統的製陶技法でつくられる民陶。周辺でとれる土を原料とし，唐臼で粉砕して加工する。. る。これは，クリークと水田の畦にかけて設置されるもので，農家の屋敷に保管され，分解して運び使用さ. 断面透視図. れる。鞘箱と呼ばれる円形の 4 分の 1 の形をした箱に，カラウス. 水がこぼれないように精密につくられた羽根車が取り付けられ，その上に人が乗り，歩くように羽根車を踏井堰により，川の水をカラウスまで水を導引する。. んでいくことで稼動する。羽根車の構造が単に軸を中心に放射状に広がる形態なっておらず，角度がついているのは，人力で動かすため，なるべく一回転ごとの揚程差をだし，負担を減らす工夫である。. 0. 25. 50. 100m 小鹿田地区におけるカラウス小屋の分布. 以上のように用水を分配する際，山間部では斜面地. ⑭サンレンスイシャ. を自然流下する水を，土地の傾斜を利用して分配して. サンレンスイシャ堀川水道. ニレンスイシャ. いき，中流域では筑後川の豊富な水量を，藩の統治に. 山田堰. より巨大な労働力を投資して灌漑を可能にし，下流域. 0. 堀川水道受益地域. 2km. 川. では用水の分配はクリークが担い，それを各個人が揚. 筑後. 流域：中流域動き：受ける上げる場所：水路の脇. 堀川用水受益地域とスイシャの位置. 水するという方法で行われた。. 堀川用水. 堰. 3-3. 水の動力化（図 6）. 板羽根. 山田堰水外し枠. ゴミカケ. 水切り. 水を動力に変換する装置は，上流域と中流域で 4 種. 柄杓. 類見ることができた。また，水の重さを利用するもの. 上車. 中車. 懸樋. 下車. 集水路. サイフ. と，水の流れを利用するものの 2 種類確認できた。そ. ォン. の中から，上流域のカラウスと，中流域のサンレンス. 水田. 堀川の水流. イシャを取り上げる。. 0. 1. 2. 3m. 水流の使い方と揚水のしくみ. ⑥カラウス. ①イモアライ. ⑤スイシャ里芋を入れる。互いにこすれて皮がむける。. カラウスは山間部に見られる装置で，脱穀や製粉，. 歯車やチェーンで隣の小屋の脱穀器に動力を伝える。. 竹や鉄の棒などの軸を通す。. 陶土の粉砕などに使用される装置である。シーソーのように支点を持った水平な杵の一方に，水を溜めてい. 流域：上流域動き：受ける場所：イデや川. き徐々に荷重をかけていく。次第に重さで傾き，水が. 川などの流れがあるところに架ける。. 流域：上流域動き：受ける場所：水路. 水田の用水路の上に架けられる。. 図 6.「水の動力化」装置. こぼれたら元の水平の位置に戻るように杵が落ち，臼. 水が斜面上を流れたり，水路の幅が小さく流速がでや. を打ち付ける仕組みになっている。水が得やすい川岸. すい。また斜面の高低差を活かし水を上から下に落と. で，水を落とすための高低差がある場所に設けられる。. すことによって，動力化する工夫がされていた。また，. ⑭サンレンスイシャ. 中流域においては，筑後川の豊富な水量を利用した水. 中流域では，筑後川の水を灌漑用水とするために造. 路で，さらに水路幅を狭くし流速を上げ，巨大な水車. 築された流速を持つ用水路の上流側の脇に，サンレン. を 3 機も動かせるエネルギーを生んでいた。. スイシャが架けられている。用水路に簡易な堰が設置. 4. まとめ. され，水は水車が架けられている幅の小さい水路に通. 水の装置は，使用目的は同じものでも，場所ごとで. され，勢いを増し，水車の羽根板を押し上げる。そし. 様々な形態をとる。地形や水の状態，人々の社会的な. て水車は軸を中心として回転し，側方に取り付けてあ. 関係など，場所の特性に対応して工夫が施され，自然. る柄杓で水を汲み取る。汲みとった後は，横に取り付. の中でみられる水の理屈をうまく利用していた。それ. けられた樋に流され，用水路により運ばれる。. は，人々が日々の生活の中で生み出してきた，生きる. このように，水を動力化する装置は，水の高さや流. ための知恵の集積であり，水を通したその場所の表現. 速が得やすい上流域と中流域で見られた。上流域は，. である。. 10-4.
