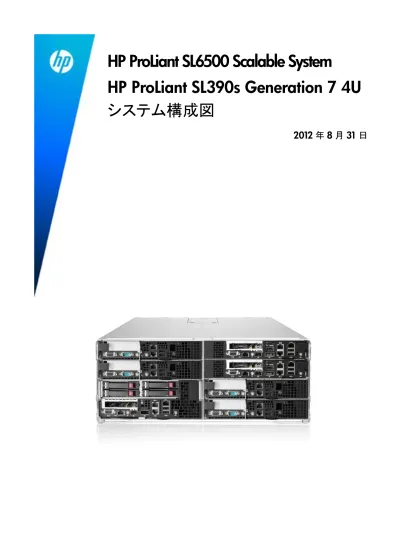

ProLiant SL390s G7 4U システム構成図

(1)

システム構成図

2012 年 8 月 31 日

HP ProLiant SL6500 Scalable System

HP ProLiant SL390s Generation 7 4U

(2)

HP ProLiant SL6500 Scalable System

HP ProLiant SL6500 Scalable System は、4U のスペースに多くのサーバートレイを搭載し、電源、ファンを共有し、

効率化を実現するとともに独立性を保つことで、他のサーバートレイに影響を与えない個別のメンテナンス性を提供する、

スケールアウトシステムに特化した製品です。また、前面ケーブリングを採用するなど、メンテナンスが考慮された設計になっています。

HP ProLiant SL6500 Scalable System は、ファンと電源を持つ 4U ラックマウント型シャーシ (HP s6500 4U シャーシ) にハーフワイド 1U サーバートレイ(HP ProLiant SL170s G6、HP ProLiant SL390s G7 1U、HP ProLiant SL230s Gen8)を 8 つ、

ハーフワイド 2U サーバートレイ(HP ProLiant SL390s G7 2U、HP ProLiant SL250s Gen8)を 4 つ、ハーフワイド 4U サーバートレイ(HP ProLiant SL390s G7 4U)を 2 つ搭載ができます。

または、フルワイド 1U サーバートレイ(HP ProLiant SL160s G6、HP ProLiant SL165s G7) を 4 つ搭載することができます。

ハーフワイドのサーバートレイ同士を混在、またはフルワイド同士のサーバートレイを混在して搭載することはできますが、ハーフワイドとフルワイドのサーバートレイを混在して搭載することはできません。

また、ProLiant SL G6 / G7 サーバートレイと、ProLiant SL Gen8 サーバートレイの同一シャーシ内での混在はサポートされません。

製品名 s6500 シャーシ

モデル名 HP s6500 4Uシャーシ (3x1200W PS, 冗長ファン) HP s6500 4Uシャーシ (2x1200W PS, 非冗長ファン)

製品番号 629236-B21 629235-B21

トレイスロット数

ハーフワイド1Uサーバートレイの場合：8、ハーフワイド2Uサーバートレイの場合：4、ハーフワイド4Uサーバートレイの場合：2、フルワイド1Uサーバートレイの場合：4、

ハーフワイドサーバートレイ同士、またはフルワイドサーバートレイ同士は混在可能*²

ファン冗長ファン×8 非冗長ファン×8

電源ユニット 4Uシャーシ全体で1200Wパワーサプライを最大4ユニット

電源*¹ 100-120V (50/60Hz) / 200-240V (50/60Hz)

パワーサプライ標準：3 (最大4)*³ 標準：2 (最大4)*³ 定格入力電流 1パワーサプライあたり最大9.3A (100V時) / 6.7A (200V時)

最大出力電力/最大入力電力量 1パワーサプライあたり最大出力800W / 入力 927VA (100V時)、最大出力1200W / 入力 1345VA (200V時) サイズ(W×D×H) 448×896 (969)×177mm*⁴

フォームファクター 4Uラックマウント型*⁵

重量 99.8kg (最大サーバートレイ搭載時)

＊1：200V用C13-14電源コード(2m、200V PDU、UPS 用)を冗長ファン搭載シャーシでは3本、非冗長ファン搭載シャーシでは2本標準添付。

＊2：ProLiant SL G6 / G7サーバートレイと、ProLiant SL Gen8サーバートレイの同一シャーシ内での混在はサポートされません。

＊3：ProLiant SL230s Gen8、およびProLiant SL250s Gen8を搭載する場合、HP s6500 4Uシャーシに標準搭載のパワーサプライは非サポートとなります。

必ずオプションのHP 1200W CS Platinum Plusパワーサプライ(656364-B21)を購入の上、交換してください。

＊4：HP s6500 4Uシャーシは、排熱効率を考慮し、896mmの奥行きとなっているため、奥行き1200mmのHP 10000 G2 /インテリジェントラックへの搭載を推奨します。冗長ファン搭載時には、奥行きが969mmとなります。ご注意ください。

＊5：ラックマウントレールキットは添付されません(別売)。4Uレールキット(599109-B21)、または4U 3rd Partyレールキット(601946-B21)を購入してください。

製品の詳細については右記Webサイトを参照してください。http://www.hp.com/jp/proliant

また、想定される消費電力、およびパワーサプライの冗長化可否については、HP Power Advisorツールを利用してください。

HP Power Advisorは右記Webサイトからダウンロードできます。 http://www.hp.com/go/hppoweradvisor

HP s6500 4U シャーシ

(3)

ProLiant SL390s G7 は、インテル Xeon プロセッサー 5600 番台を最大 2 基搭載したサーバートレイです。

全モデルとも、iLO3 を搭載し、最先端のリモート管理機能を提供します。

また、オンボードで 10GbE/InfiniBand QDR を利用可能なチップを内蔵し、標準で広帯域なネットワークを利用することが可能です。(InfiniBand はオプションが必要)

HP ProLiant SL390s G7 4U は、HPC の領域で計算の高速化に用いられる、GPU コンピューティングにおいて、

サーバーあたりの GPU 搭載数を最大化したモデルです。最大 8 基の GPU を搭載できます。

HP ProLiant SL390s G7 4U は左右のハーフワイド型のトレイで、異なる型番での提供となります。

(限)：在庫限定

製品名 HP ProLiant SL390s G7 4U

モデル名 SL390sG7 4U XE X5650 1P6C 12GB SL390sG7 4U XE X5672 2P8C 24GB

製品番号左トレイ右トレイ左トレイ右トレイ

626446-B21(限) 626447-B21(限) 626448-B21(限) 626449-B21(限)

プロセッサー

プロセッサータイプインテルXeonプロセッサー X5650 2.66GHz インテルXeonプロセッサー X5672 3.20GHz

標準搭載数 1P / 6C 2P / 8C

マルチプロセッサー対応 2P / 12C 2P / 8C

キャッシュメモリ/ CPU 6×256KB L2キャッシュ、1×12MB L3キャッシュ 4×256KB L2キャッシュ、1×12MB L3キャッシュ Hyper-Threading(HT) /

Turbo Boost(TB) 対応 HT / TB

チップセット

(メモリコントローラー周波数) Intel 5520 (PC3-1333MHz)

メモリ標準 12GB (4GB PC3-10600 RDIMM×3) 24GB (4GB PC3-10600 RDIMM×6)

最大 384GB (RDIMM)

オプティカルドライブオプション(外部USB接続) ディスク

サブシステム

ドライブベイ 8 (2.5型ホットプラグ)

ディスクコントローラー SmartアレイB110i SATA RAIDコントローラー (オンボード) ハード

ドライブ

標準ディスクレス

最大(内蔵) 7.2TB (2.5型900GB SAS×8台)、8TB (2.5型1TB SATA×8台) 拡張バス 9 (ロープロファイル / ハーフレングスPCI Express Gen2 x8 (x8コネクター)×1、

内蔵GPU 専用PCI Express Gen2 x16 (x16 コネクター)×8)

ネットワーク NC362iデュアルポートGigabitネットワークアダプター (WOL、PXEサポート、オンボード) NC543iデュアルポートQDR InfiniBand / 10GbEネットワークアダプター(オンボード) *³

外部インターフェイスシリアル(RJ-45)、モニター、USB 2.0×2 (前面2)、1GbE RJ-45×2、10GbE SFP+×1、iLO3リモート管理用RJ-45×1

グラフィックス 1600×1200、65536万色

省エネ法に基づくエネルギー消費効率*¹ J 区分 0.67 J 区分 TBD フォームファクター 4Uハーフワイド(4UのHP s6500シャーシに搭載)

〔トレイ前面〕

ProLiant SL390s G7 4U

①グラフィックスプロセッシングユニット (GPU)×4

② グラフィックスプロセッシングユニット (GPU)×4

③ホットプラグ 2.5 型ハードドライブ×8

① ビデオポート

② シリアルポート(RJ-45)

③ 電源ボタン

④ 10GbEポート(SFP+)

⑤ InfiniBand QSFPポート (オプション)

⑥ 1GbE ポート(RJ-45) ×2

⑦フロント USB ポート×2

⑧ iLO3 用RJ-45 ポート

⑨ UID LED ボタン

(4)

シャーシ

HP s6500 4Uシャーシ (2x1200W PS, 非冗長ファン) 629235-B21 204,000円 (税込 214,200円)

◆ProLiant SL G6 / G7サーバートレイと、ProLiant SL Gen8サーバートレイの同一シャーシ内での混在はサポートされません。

◆HP s6500 4Uシャーシにラックレール、キーボード、マウスは添付されていません。

◆200V用C13-14電源コード(2m、200V PDU、UPS 用)を、冗長ファン搭載シャーシでは3本、非冗長ファン搭載シャーシでは2本標準添付

◆HP s6500 4Uシャーシには、ハーフワイド1Uトレイ分の左右のブランクキット (688928-B21、688930-B21) 各1個が添付されています。

ハーフワイドサーバートレイ搭載時に、左側に空スロットの数が2つ以上ある場合にはレフトブランクキットを、右側に空スロットの数が2つ以上ある場合にはライトブランクキットを、フルワイドサーバートレイ搭載時に空スロットがある場合には、ノードブランクキットを、必要数追加で購入の上、取り付けて下さい。

◆HP s6500 4Uシャーシは、排熱効率を考慮し、896mmの奥行きとなっているため、奥行き1200mmのHP 10000 G2 /インテリジェントラックへの搭載を推奨します。冗長ファン構成時には、奥行きが969mmとなります。ご注意ください。なお、S10614ラックには搭載できません。

◆ラック環境における最適化については下記の資料を参照してください。

http://h50146.www5.hp.com/products/servers/proliant/whitepaper/wp019_040430/index.html

＊ProLiant SL390s G7 1U X5677(販売終了)モデルを搭載する場合は、

必ず非冗長ファンモデルで構成してください

＊HP s6500ハーフワイドレフトブランクキット(688928-B21)と、

HP s6500ハーフワイドライトブランクキット(688930-B21)各1個標準添付

＊HP 1200W CS Platinumパワーサプライ×2標準搭載(空き2)

＊非冗長ファン×8標準搭載(最大)

＊HP s6500ハーフワイドレフトブランクキット(688928-B21)と、

HP s6500ハーフワイドライトブランクキット(688930-B21)各1個標準添付

＊HP 1200W CS Platinumパワーサプライ×3標準搭載(空き1)

＊冗長ファン×8標準搭載(最大) HP s6500 4Uシャーシ (3x1200W PS, 冗長ファン) 629236-B21 288,000円 (税込 302,400円)

HP s6500ハーフワイドレフトブランクキット

688928-B21 10,000円 (税込 10,500円)

＊ハーフワイド1Uトレイ分の左ノードスロット用ブランクパネル、

空トレイ分搭載してください。

s6500 ノードブランクパネル

◆1つのHP s6500 4Uシャーシ内では、フルワイドのサーバーとハーフワイドのサーバーは混在できません。

ノードブランクキットは、ハーフワイドサーバートレイ搭載時は、開いているベイに合わせて左右いずれかのHP s6500ハーフワイドブランクキットを、フルワイドサーバートレイ搭載時はHP s6500フルワイドブランクキットを選択してください。

◆HP s6500 4Uシャーシには、ハーフワイド1Uトレイ分の左右のブランクキット (688928-B21、688930-B21) 各1個が添付されています。

ハーフワイドサーバートレイ搭載時に、左側に空スロットの数が2つ以上ある場合にはレフトブランクキットを、右側に空スロットの数が2つ以上ある場合にはライトブランクキットを、フルワイドサーバートレイ搭載時に空スロットがある場合には、ノードブランクキットを、必要数追加で購入の上、取り付けて下さい。

HP s6500ハーフワイドライトブランクキット 688930-B21 10,000円 (税込 10,500円)

＊ハーフワイド1Uトレイ分の右ノードスロット用ブランクパネル、

空トレイ分搭載してください。

HP s6500フルワイドブランクキット

689177-B21 21,000円 (税込 22,050円)

＊フルワイド1Uトレイ分のブランクパネル、空トレイ分搭載してください。

(5)

◆以下のルールに従い、HP s6500 4Uシャーシの正しい位置に各サーバートレイを搭載してください。

・左ハーフワイド 1U サーバートレイ(1U / HW)は、①、③、⑤、⑦に搭載可能。

・左ハーフワイド 2U サーバートレイ(2U / HW)は、① + ③、⑤ + ⑦に搭載可能。

・左ハーフワイド 4U サーバートレイ(4U / HW)は、① + ③ + ⑤ + ⑦に搭載可能。

・右ハーフワイド 1U サーバートレイ(1U / HW)は、②、④、⑥、⑧に搭載可能。

・右ハーフワイド 2U サーバートレイ(2U / HW)は、② + ④、⑥ + ⑧に搭載可能。

・右ハーフワイド 4U サーバートレイ(4U / HW)は、② + ④ + ⑥ + ⑧に搭載可能。

・ハーフワイドサーバートレイは1U、2U、4Uのサーバートレイを1つのシャーシ内に混在させることが可能。

・ハーフワイドとフルワイドのサーバートレイを1つのシャーシに混在させることは不可。

◆ProLiant SL G6 / G7サーバートレイと、ProLiant SL Gen8サーバートレイの同一シャーシ内での混在はサポートされません。

トレイ番号構成例① 構成例② 構成例③

① ② 1U/HW 1U/HW

2U/HW 1U/HW

4U/HW

1U/HW

③ ④ 1U/HW 1U/HW 1U/HW 1U/HW

⑤ ⑥ 1U/HW

2U/HW 2U/HW 2U/HW 2U/HW

⑦ ⑧ 1U/HW

構成例④ サポートされない構成例サポートされない構成例サポートされない構成例

1U/FW

2U/HW 1U/HW 1U/HW 1U/HW 1U/HW

2U/HW

1U/FW 1U/HW 1U/HW

2U/HW 2U/HW

1U/FW 1U/FW 1U/HW

2U/HW

1U/FW 1U/FW 1U/HW 1U/HW 1U/HW

＊上記はすべての構成パターンを示したものではありません。上記搭載のルールを確認してください。

SL6500 Scalable System各SLサーバーのフォームファクター一覧

フォームファクター(サーバー形状) ProLiant SL SLサーバーハーフワイド1Uサーバー(1U / HW) SL170s G6、SL390s G7 1U、SL230s Gen8 ハーフワイド2Uサーバー(2U / HW) SL390s G7 2U、SL250s Gen8 ハーフワイド4Uサーバー(4U / HW) SL390s G7 4U

フルワイド1Uサーバー(1U / FW) SL160s G6、SL165s G7

本システム構成図では、ProLiant SL390s G7 4U 本体のシステム構成図のみを掲載します。

他の SL6500 Scalable System の SL サーバーについては、各システム構成図を

ご参照ください。

_他の_SL6500

SLサーバー各システム構成図

(6)

電源

◆HP s6500 4U

シャーシ本体および、オプションのパワーサプライには

100V

用電源コードが付属しません。

必要に応じて電源コードオプションから選択してください。

◆標準添付以外の電源コードは下の表より選択してください。

◆GPUを搭載するProLiant SL390s G7 2U / 4UサーバートレイをHP s6500 4Uシャーシに搭載する場合、HP s6500 4Uシャーシの4つの電源スロット全てにHP 1200W CS Platinumパワーサプライキット(578322-B21)を搭載する必要があります。

◆上記のパワーサプライはホットプラグ対応

◆全モデルのパワーサプライは最大4個搭載可能

◆各サーバーのハードウェア構成により、消費される総電力、必要なパワーサプライ数、電源の冗長性を必ずPowerAdvisorで算出し、必要な数のパワーサプライを搭載してください。

HP Power Advisorは右記Webサイトからダウンロードできます。 http://www.hp.com/go/hppoweradvisor

◆HP s6500 4Uシャーシは、インテリジェントPDUのリモートマネジメント機能には対応しません。

＊非冗長ファンモデルに2個、冗長ファンモデルに3個標準搭載

＊最大出力：100V時 800W、200V時 1200W

＊80PLUS Platinum認定取得高効率パワーサプライ

＊インテリジェントPDUリモートマネジメント対応

＊200V PDU、UPS接続用IEC C13-14電源コード(2m)1本標準添付 HP 1200W CS Platinumパワーサプライ

578322-B21 44,000円 (税込 46,200円)

オプションの AC 電源ケーブル

100V用C13 – NEMA 5-15P電源コード

2m、ブラック AF572A 2,000円 (税込 2,100円) 200V用 C13-14電源ケーブル

0.7m、グレー A0K03A 1,000円 (税込 1,050円)

4.5フィート(1.35m)、ブラック 142257-006 2,000円 (税込 2,100円)

1.37m、グレー A0K04A 2,000円 (税込 2,100円)

2m、ブラック A0K02A 2,000円 (税込 2,100円)

2m、グレー AF573A 3,000円 (税込 3,150円)

10フィート(3m)、ブラック 142257-003 2,000円 (税込 2,100円)

3m、グレー A0K06A 2,000円 (税込 2,100円)

200V用 C13 – NEMA 6-15P電源コード

3.6m、ブラック 297816-291 2,000円 ₍税込 2,100円)

(7)

ラックオプション

HP s6500 4Uレールキット 599109-B21 7,000円 (税込 7,350円)

＊奥行き1200mmのHP 10000 G2 /インテリジェントラック専用

＊HP s6500 4Uシャーシは1200mmラックに搭載することを推奨します。

＊1200mmラックとこのラックレールキットを利用することで、通常のラックマウント型

サーバーと異なり、サーバー前面にスペースを設けることが可能なため、SLサーバーの前面ケーブリングに最適なラックマウントが可能です。

4U レールキット

HP s6500 4U

シャーシにはレールキットが含まれていませんので、ラック搭載する場合は、下記レールキットを選択してください。

HP s6500 4U 3rd Partyレールキット 601946-B21 20,000円(税込21,000円)

＊他社製ラック、または1200mmラック以外のHP 10000 G2 /インテリジェントラックを利用時に使用

＊長さ調節可能な(69cm-94cm)非スライド式ラックマウントレールキット

＊ラックの扉およびPDUと干渉する恐れがありますので、現地での事前調査を推奨します。

◆HP s6500 4Uシャーシは他のProLiant製品に比べ、奥行きが長いため、奥行き1200mmのHP 10000 G2 /インテリジェントラックと HP s6500 4Uレールキット(599109-B21)の組み合わせを推奨します。

その他のラック関連オプション

PDUマウント用ブラケット 539310-B21 3,000円 (税込 3,150円)

＊HP 10000 G2 /インテリジェントラックにHP s6500 4Uシャーシを搭載し、HP製PDUを 0U側面マウントする際に必要なPDU用ブラケット

＊SL6500 Scalable Systemではケーブリングが前面配線となり、ラックマウントレールが他のラックマウントサーバーと取り付け構造が異なります。

そのためHP 10000 G2 /インテリジェントラック搭載時にHP製PDUを0U側面マウントする場合、PDUに標準添付のマウントブラケットが使用できません。

(8)

システム構成図

プロセッサー

＊サーバートレイ内のオプションは、左サーバートレイも右サーバートレイも同じものを使用できます。

＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。http://www.hp.com/go/ossupport

＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本HPのLinuxホームページ

(http://www.hp.com/jp/linux/)に掲載の｢Linuxシステム構成図」および「ハードウェア」の項目をご覧ください。

◆最大2基搭載可能(標準搭載含む)

◆プロセッサーを追加する際には、同じクロック周波数、

同じコア数のプロセッサーでアップグレード

◆システムボードのプロセッサーソケットへインストール

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5650 2.66GHz 1P/6C 12GB メモリ Left Slot

ハーフワイドサーバートレイ 626446-B21 508,000 円

(税込533,400円)

X5650 モデル

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5650 2.66GHz 1P/6C 12GB メモリ Right Slot

ハーフワイドサーバートレイ 626447-B21 508,000 円

(税込533,400円)

◆ProLiant SL390s G7 4Uサーバートレイには、

HP s6500 4Uシャーシが必要です。

◆システムユニットにキーボード、マウスは添付されていません。

◆ProLiant SL390s G7 4Uサーバートレイではキーボードとマウスの接続はPS/2 接続ではなく、

USB 接続となります。ご注意ください。

◆Insight Foundationスイートfor HP ProLiantに含まれるSmartStart CD (システム

コンフィグレーションユーティリティ等を含む) およびManagement DVD(HP Systems Insight Manager 等を含む)の使用にあたっては、

暗証キーは必要ありません。

◆OSのインストールに必要なデバイスドライバー、

ProLiant用ユーティリティ等はSmartStartに含まれています。

＊在庫限定

＊左サーバートレイ

＊在庫限定

＊右サーバートレイ

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5672 3.20GHz 2P/8C 24GB メモリ Left Slot

ハーフワイドサーバートレイ 626448-B21 854,000 円

(税込896,700円)

X5672 モデル

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5672 3.20GHz 2P/8C 24GB メモリ Right Slot

ハーフワイドサーバートレイ 626449-B21 854,000 円

(税込896,700円)

＊在庫限定

＊左サーバートレイ

＊在庫限定

＊右サーバートレイ

Xeon X5650 2.66GHz 1P/6C CPU KIT 611143-B21 154,000円 (税込 161,700円)

(9)

メモリ

◆ProLiant SL390s G7 4Uでは、プロセッサー内にメモリコントローラーを実装し、プロセッサーあたり3チャネルのメモリチャネルを持ちます。

1プロセッサー構成では3チャネルのみ使用し、2プロセッサー構成では6チャネルを使用して、DIMMを実装できます。

◆各メモリキットは1枚のDIMMオプションです。各メモリチャネルには、レジスタ付きDIMM(RDIMM)またはアンバッファDIMM(UDIMM)を 2枚まで実装できます。サイズの異なるメモリキットは混在可能ですが、RDIMMとUDIMMはシステム内で混在はできません。

◆UDIMMでのメモリ構成を希望される場合、CTO(注文仕様生産)モデルで構成してください。(システム構成図にはUDIMM未掲載)

◆RDIMM構成では最大384GB (1CPU構成時では、最大192GB)、UDIMMでは最大48GB (1CPU構成時では、最大24GB)のメモリを構成可能です。

◆各チャネルのDIMMは、PC3-10600メモリ構成の場合に最大1333MHzで、PC3-8500メモリ構成の場合に最大1066MHzで動作可能です。

クアッドランクDIMMが実装されている場合、チャネルあたり2枚構成で800MHz動作になります。これらのメモリ動作速度はチャネル毎ではなく、

システム全体のメモリチャネルで最も遅い速度になります。ただし、これらは各DIMMとしての動作可能な周波数であり、プロセッサーのメモリコントローラー周波数を超えることはありません。

◆1.35V動作メモリを実装する場合、全てのメモリを1.35V動作メモリに統一することを推奨します。その場合、標準搭載のメモリを取り外す必要が

あります。なお、CTO(注文仕様生産)モデルを利用することで、1枚目のメモリから選択し、構成できます。

◆1.35V動作メモリを搭載した場合でも、以下の条件下では1.5Vで動作します。

・1.5V動作メモリと1.35V動作メモリが混在する場合・チャネルあたりデュアルランクメモリを2枚構成で1333MHzの速度で動作させる場合

◆各メモリチャネルにDIMMを均等に実装することにより、メモリパフォーマンスが向上します。

◆ミラーメモリ構成、ロックステップメモリ構成では、チャネル1 とチャネル2 はメモリ構成を同じにしてください。

◆オンラインスペアメモリ構成では、3チャネルのメモリ構成を同じにしてください。

◆OSにより最大メモリ容量に制限があります。

◆巻末のメモリ構成ガイドを参照してください。

レジスタ付き DIMM (RDIMM)

＊デュアルランクレジスタ付きDIMM(RDIMM)

HP 4GB 1Rx4 PC3-10600R-9メモリキット 593339-B21 20,000円 (税込 21,000円)

＊シングルランクレジスタ付きDIMM(RDIMM)

＊X5650モデルに3枚、X5672モデルに6枚標準搭載 HP 2GB 2Rx8 PC3-10600R-9メモリキット

500656-B21 13,000円 (税込 13,650円)

1.5V 動作メモリ

＊クアッドランクレジスタ付きDIMM(RDIMM)

1.35V 動作メモリ

＊シングルランクレジスタ付きDIMM(RDIMM) HP 4GB 1Rx4 PC3L-10600R-9メモリキット

604504-B21 20,000円 (税込 21,000円)

HP 8GB 2Rx4 PC3L-10600R-9メモリキット 604506-B21 40,000円 (税込 42,000円)

＊クアッドランクレジスタ付きDIMM(RDIMM)

(10)

グラフィックオプション

グラフィックプロセッシングユニット (GPU)

◆GPUを搭載する場合は、2CPU構成にしてください。

◆複数枚のGPUを搭載する場合、同種のGPUを搭載してください (異なるGPUの混在はサポートしません)。

◆GPUを搭載する場合、s6500シャーシの4つの電源スロット全てにHP 1200W CS Platinumパワーサプライキット(578322-B21)を搭載する必要があります。

◆SL390s G7 2UにNVIDIA Tesla M2090を1～3個、またはSL390s G7 4UにNVIDIA Tesla M2090を5～8個搭載する場合には、周囲温度を 30℃以内に抑える必要があります。

◆NVIDIA Tesla M2090の電力消費は、GPUの電力の制限に応じて、システム構成に最適となるよう動的にマネージメントされます。

SL390sG7 2Uでは2GPUまで、SL390s G7 4Uでは6GPUまでは250W、その他の場合は225Wに設定されます。

＊NVIDIA社 Tesla M2070Q GPUモジュール

＊遠隔グラフィックス・ビジュアリゼーション対応

＊6GBメモリ

＊TDP 225W

NVDIA Tesla M2070Q GPUモジュール A0C39A 591,000円 (税込 620,550円)

＊NVIDIA社 Tesla M2075 GPUモジュール

＊TDP 200W

NVIDIA Tesla M2075 6GB GPU モジュール A0R41A 330,000円 (税込 346,500円)

＊NVIDIA社 Tesla M2090 GPUモジュール

＊TDP 250W

NVIDIA Tesla M2090 6GB GPUモジュール A0J99A 436,000円 (税込 457,800円)

(11)

オプティカルドライブ

＊USB接続

＊USB 2.0対応

＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、

または最大読み出し速度24倍速相当CD-ROMドライブとして使用可能です。

＊ProLiantサーバーでは、読み出し機能のみサポートします。

＊ACアダプター(100V)、USBケーブル付属

外付け USB DVD ドライブ

HP USBスーパーマルチドライブ

A2U57AA#UUF 14,000円 (税込 14,700円)

SATA コントローラー

ハードドライブ

＊オンボード

＊HDD / SSDを4台までサポート

＊RAID 0、1、1+0をサポート

＊最大2論理ドライブをサポート

＊1つの論理ドライブにつき、2TBまでサポート

＊SATA NCQ対応

＊オプションのSmartアレイコントローラとの併用は未サポート

◆SmartアレイB110iコントローラーでは、RAIDボリュームはRBSU(Rom Based Setup Utility(BIOS))にてRAID設定後にORCA(Option Rom Configuration for Array)またはArray Configuration Utilityにて作成します。

◆Windows Server 2008のインストールの場合、SmartStartによるドライバーの自動インストールが可能です。

Linuxのインストール時には、SmartStart CD内またはダウンロードによりドライバーを入手し、USBキーに入れておくことで、

ドライバーをロード可能です。

◆SL390s G7 4Uでは、SmartアレイB110iコントローラーにSmart Array Hot Plug Advanced Packを適用した場合、ドライブのホットプラグ機能は使用できますが、ドライブ上のLED機能は使用できません。

SL390s G7 4Uでドライブのホットプラグ機能を使用する際は、オプションのSmartアレイP410 / P212コントローラーでのご使用を推奨します。

＊SL390sG7 4Uに1本標準搭載

＊SmartアレイB110iコントローラーと、

ホットプラグHDD / SSDを接続する際に必要

標準搭載コントローラー(内部接続専用)

SATA2.5

H SATA2.5

H

＊SL390s G7 4UでSmartアレイB110iコントローラーのホットプラグ機能をサポートするためのオプション

＊1年間の24x7テクニカルサポートおよびアップデート権が含まれています。

2年目以降については、別途期間延長のCare Packを購入してください。

Smart Array Hot Plug Advanced Pack 1サーバーライセンス (1年24x7テクニカルサポート付)

TC421A 15,000円 (税込 15,750円)

SmartアレイB110i SATA RAIDコントローラー miniSAS to SATAケーブル

(12)

アレイコントローラー

Smart アレイ P410 / 256 コントローラー(内部接続専用)

◆Smartアレイコントローラーのファームウェアとドライブの対応については、ハードドライブの項を参照してください。

◆FBWCを搭載する場合、SmartアレイP410/P411コントローラーのファームウェアのバージョンを2.74以降にする必要があります。

◆SL390s G7 4UではSmartアレイP212/P410/P411コントローラーのBBWC / FBWCオプションの搭載には、各サーバートレイあたり1個の HP z6000 BBWC搭載キットが必要です。(BBWC / FBWCは各サーバートレイあたり1個まで搭載可能)

◆オンラインアレイ拡張、オンライン論理ドライブ拡張、オンラインRAIDレベル移行など、Smartアレイコントローラーのいくつかの機能の利用には、オプションの追加が必要です。オプションで拡張される機能の詳細については、下記Webサイトを参照してください。

http://www.hp.com/jp/smartarray

◆RAID 6(ADG(Advanced Data Guarding))は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

◆オンボードのSmartアレイB110i SATA RAIDコントローラーとの併用は未サポートです。

＊PCI Express Gen2 x8、ロープロファイル/フルハイトスロット対応、ハーフレングスアダプター

＊SAS / SATA対応、SATA NCQ対応

＊内部x4 MiniSASポート(SFF8087)×2

＊内蔵HDD / SSDを8台までサポート

＊256MBリードキャッシュ

＊標準でRAID 0、1、1+0をサポート

ライトキャッシュ(BBWC / FBWC)を追加することでRAID 5、5+0に対応し、

さらにSmart Array Advanced Pack (SAAP)を追加することでRAID 6、6+0に対応 SmartアレイP410/256コントローラー

462862-B21 45,000円 (税込 47,250円)

＊キャッシュを512MBにアップグレード且つ、

バッテリバックアップ式ライトキャッシュ(BBWC)を可能にするオプション

＊サーバートレイへの搭載数に制限があります(下記参照)

＊バッテリバックアップ式ライトキャッシュ(BBWC)を可能にするオプション

＊サーバートレイへの搭載数に制限があります(下記参照) SmartアレイBBWC用バッテリ(650mAh)

462969-B21 15,000円 (税込 15,750円)

Smartアレイ512MB BBWCキット 462967-B21 35,000円 (税込 36,750円)

＊キャッシュを512MBにアップグレード且つ、

フラッシュバック式ライトキャッシュ(FBWC)を可能にするオプション

＊キャッシュを1GBにアップグレード且つ、

＊サーバートレイへの搭載数に制限があります(下記参照) HP Smartアレイ512MBフラッシュバック式

ライトキャッシュ 534916-B21 40,000円 (税込 42,000円)

HP Smartアレイ1GBフラッシュバック式ライトキャッシュ

534562-B21 59,000円 (税込 61,950円)

＊在庫限定

＊SmartアレイP410コントローラーと HDD / SSDを接続する際に必要

＊BBWC / FBWCオプションの搭載に必要なキット

＊各サーバートレイあたり1個必要(最大) HP z6000 BBWC搭載キット 582653-B21 2,000円 (税込 2,100円)

＊BBWC / FBWC搭載時にRAID 6(ADG)、6+0に対応するためのオプション(ソフトウェア) 1台のサーバー内の複数のコントローラーで、 SAAPの機能を利用する場合、

1ライセンスで可能

＊1年間の24x7テクニカルサポートが含まれています。

2年目以降については別途期間延長のCare Packを購入してください。

Smart Array Advanced Pack 1サーバーライセンス (1年24x7テクニカルサポート付) 516471-B21 41,000円 (税込 43,050円)

SAS2.5

H SAS2.5

H SATA2.5

HP SL390s 4U SAS Enablement Kit H 641764-B21 4,000円 (税込4,200円)

(13)

Smart アレイ P410 / 512 BBWC コントローラー(内部接続専用)

＊PCI Express Gen2 x8、ロープロファイル /フルハイトスロット対応、ハーフレングスアダプター

＊512MB バッテリバックアップ式リード/ライトキャッシュ

＊標準でRAID 0、1、1+0、5、5+0をサポート

Smart Array Advanced Pack (SAAP) 1サーバーライセンスを追加することでRAID 6、6+0に対応

SmartアレイP410/512 BBWCコントローラー 462864-B21 60,000円 (税込 63,000円)

＊RAID 6(ADG)、6+0に対応するためのオプション(ソフトウェア)

1台のサーバー内の複数のコントローラーで、SAAPの機能を利用する場合、1ライセンスで可能

＊キャッシュをフラッシュバック式ライトキャッシュ(FBWC)に変更するオプション (512MB BBWCと交換)

フラッシュバック式ライトキャッシュ(FBWC)に変更するオプション (512MB BBWCと交換)

ライトキャッシュ 534916-B21 40,000円 (税込 42,000円)

534562-B21 59,000円 (税込 61,950円)

＊在庫限定

2.5 SASH

SATA2.5

H SATA2.5

H HP SL390s 4U SAS Enablement Kit

641764-B21 4,000円 (税込4,200円)

(14)

Smart アレイ P410 FBWC コントローラー ( 内部接続専用 )

＊512MB フラッシュバックアップ式リード/ライトキャッシュ

HP SmartアレイP410/512 FBWCコントローラー 578230-B21 65,000円 (税込 68,250円)

1台のサーバー内の複数のコントローラーで、SAAPの機能を利用する場合、

＊キャッシュをフラッシュバック式ライトキャッシュ(FBWC) 1GBにアップグレードするオプション

＊サーバートレイへの搭載数に制限があります(下記参照) HP Smartアレイ1GBフラッシュバック式

ライトキャッシュ 534562-B21 59,000円 (税込 61,950円)

＊1GB フラッシュバックアップ式リード/ライトキャッシュ

HP SmartアレイP410/1G FBWCコントローラー 572532-B21 84,000円 (税込 88,200円)

1台のサーバー内の複数のコントローラーで、SAAPの機能を利用する場合、

＊在庫限定

2.5 SASH

SATA2.5

H SATA2.5

H

2.5 SASH

SATA2.5

H SATA2.5

H HP SL390s 4U SAS Enablement Kit

641764-B21 4,000円 (税込4,200円)

HP SL390s 4U SAS Enablement Kit 641764-B21 4,000円 (税込4,200円)

(15)

Smart アレイ P212 / ZM コントローラー(内部/外部接続用)

＊内部x4 MiniSASポート(SFF8087)×1、外部x4 MiniSASポート(SFF8088)×1

＊内蔵HDD / SSDを4台まで接続可能、

外部SASテープドライブをサポート

＊キャッシュメモリ未搭載

＊テープドライブへのデータ転送は、通常64KBブロック単位ですが、

128KBブロック転送を使用する場合にはキャッシュ搭載が必要

＊最大2論理ドライブをサポート(256MBキャッシュ搭載により、

最大64ドライブをサポート)

＊標準でRAID 0、1、1+0をサポート

キャッシュメモリとライトキャッシュ(BBWC)を追加することで RAID 5、5+0に対応し、さらにSmart Array Advanced Pack (SAAP) を追加することでRAID 6、6+0に対応

SmartアレイP212/ZMコントローラー 462828-B21 21,000円 (税込 22,050円)

◆SmartアレイP212/P411コントローラーに外部ディスクエンクロージャーを接続する場合、コントローラーに以下のファームウェアが必要です。

・D2600：2.50以降・D2700：2.00以降・MSA60 / 70：指定なし

◆Smartアレイコントローラーのファームウェア3.30以降でD2x00を接続する場合、D2x00のI/Oモジュールのファームウェアを0070以降にする必要があります。

SFF 8087

＊在庫限定

＊256MB リードキャッシュにアップグレード Smartアレイ256MBキャッシュ 462968-B21 20,000円 (税込 21,000円)

＊バッテリバックアップ式ライトキャッシュを可能にするオプション

＊サーバートレイへの搭載数に制限があります (下記参照)

＊RAID 6(ADG)、6+0 に対応するためのオプション(ソフトウェア) 1台のサーバー内の複数のコントローラーで、

SAAPの機能を利用する場合、1ライセンスで可能

＊各サーバートレイあたり1個必要(最大) HP z6000 BBWC搭載キット 582653-B21 2,000円 (税込 2,100円) SmartアレイBBWC用バッテリ(650mAh)

462969-B21 15,000円 (税込 15,750円)

SFF 8088

ディスクエンクロージャー編

(D2x00)*¹

SFF 8088

テープオートローダー

/ライブラリ編

＊1：外部ディスクの接続にはキャッシュ搭載が必要

LTO SAS

H H

SAS

H H

SAS ハードドライブ

2.5 SASH

2.5 SATAH

2.5 SATAH HP SL390s 4U SAS Enablement Kit

641764-B21 4,000円 (税込4,200円)

(16)

Smart アレイ P212 / 256 コントローラー(内部/外部接続用)

＊内部x4 MiniSASポート(SFF8087)×1 外部x4 MiniSASポート(SFF8088) x1

＊内蔵HDD / SSDを4台まで接続可能、

外部SASテープドライブをサポート

＊標準でRAID 0、1、1+0をサポートライトキャッシュ(BBWC)を追加することで

RAID 5、5+0に対応し、さらにSAAPを追加することで RAID 6、6+0に対応

SmartアレイP212/256コントローラー 462834-B21 41,000円 (税込 43,050円)

・D2600：2.50以降・D2700：2.00以降・MSA60 / 70：指定なし

SFF 8087

＊在庫限定

SFF 8088

(D2x00)

SFF 8088

/ライブラリ編

LTO SAS

H H

SAS

H H

SAS ハードドライブ

SAS2.5

H SAS2.5

H

2.5 SATAH

＊バッテリバックアップ式ライトキャッシュを可能にするオプション

＊サーバートレイへの搭載数に制限があります (下記参照)

＊RAID 6(ADG)、6+0に対応するためのオプション(ソフトウェア) 1台のサーバー内の複数のコントローラーで、

SAAPの機能を利用する場合、1ライセンスで可能

＊各サーバートレイあたり1個必要(最大) HP z6000 BBWC搭載キット 582653-B21 2,000円 (税込 2,100円) SmartアレイBBWC用バッテリ(650mAh)

462969-B21 15,000円 (税込 15,750円)

HP SL390s 4U SAS Enablement Kit 641764-B21 4,000円 (税込4,200円)

(17)

Smart アレイ P411 / 256 コントローラー(外部接続専用)

＊外部x4 MiniSASポート(SFF8088)×2

＊外部SASテープドライブをサポート

＊標準でRAID 0、1、1+0をサポート。

ライトキャッシュ(BBWC / FBWC)を追加することでRAID 5、5+0に対応し、

さらにSmart Array Advanced Pack (SAAP)を追加することでRAID 6、6+0に対応

＊D2x00のデュアルドメイン接続に対応(SAAPが必要)

＊キャッシュを512MBにアップグレード

且つ、バッテリバックアップ式ライトキャッシュ (BBWC)を可能にするオプション

＊バッテリバックアップ式ライトキャッシュ(BBWC)を可能にするオプション

＊サーバートレイへの搭載数に制限があります(下記参照) SmartアレイP411/256コントローラー

462830-B21 54,000円 (税込 56,700円)

SmartアレイBBWC用バッテリ(650mAh) 462969-B21 15,000円 (税込 15,750円)

Smartアレイ512MB BBWCキット 462967-B21 35,000円 (税込 36,750円)

SFF8088

＊キャッシュを512MBにアップグレード

且つ、フラッシュバック式ライトキャッシュ(FBWC)を可能にするオプション

ライトキャッシュ 534916-B21 40,000円 (税込 42,000円)

534562-B21 59,000円 (税込 61,950円)

SFF8088

(D2x00)

H H

SAS

H H

SAS

/ライブラリ編

LTO SAS

◆SL390 G7 4UではSmartアレイP212/P410/P411コントローラーのBBWC / FBWCオプションの搭載には、各サーバートレイあたり1個の HP z6000 BBWC搭載キットが必要です。(BBWC / FBWCは各サーバートレイあたり1個まで搭載可能)

・D2600：2.50以降・D2700：2.00以降・MSA60 / 70：指定なし

◆Smartアレイコントローラーのファームウェア3.30以降でD2x00を接続する場合、D2x00のI/Oモジュールのファームウェアを0070以降にする

＊BBWC / FBWC搭載時にRAID 6(ADG)、6+0と、D2x00とのデュアルドメイン接続に対応するためのオプション(ソフトウェア)

1台のサーバー内の複数のコントローラーで、SAAPの機能を利用する場合、1ライセンスで可能

Smart Array Advanced Pack 1サーバーライセンス (1年24x7テクニカルサポート付) 516471-B21 41,000円₍税込 43,050円)

(18)

Smart アレイ P411 / 512 BBWC コントローラー(外部接続専用)

＊外部x4 MiniSASポート(SFF8088)×2

＊外部SASテープドライブをサポート

＊512MBバッテリバックアップ式リード/ライトキャッシュ

＊標準でRAID 0、1、1+0、5、5+0をサポート。

Smart Array Advanced Pack (SAAP)を追加することで RAID 6、6+0に対応

＊D2x00のデュアルドメイン接続に対応(SAAPが必要)

◆SL390s G7 4UではSmartアレイP212 / P410 / P411コントローラーのBBWC / FBWCオプションの搭載には、各サーバートレイあたり1個の HP z6000 BBWC搭載キットが必要です。(BBWC / FBWCは各サーバートレイあたり1個まで搭載可能)

・D2600：2.50以降・D2700：2.00以降・MSA60 / 70：指定なし

＊RAID 6(ADG)、6+0と、D2x00とのデュアルドメイン接続に対応するためのオプション(ソフトウェア) 1台のサーバー内の複数のコントローラーで、SAAPの機能を利用する場合、1ライセンスで可能

＊キャッシュをフラッシュバック式ライトキャッシュ(FBWC)に変更するオプション (512MB BBWCと交換)

フラッシュバック式ライトキャッシュ(FBWC)に変更するオプション (512MB BBWCと交換)

ライトキャッシュ 534916-B21 40,000円 (税込 42,000円)

534562-B21 59,000円 (税込 61,950円) SmartアレイP411/512 BBWCコントローラー

462832-B21 65,000円₍税込 68,250円)

SFF8088

(D2x00)

H H

SAS

H H

SAS

SFF8088

/ライブラリ編

LTO SAS

ProLiant SL390s G7 4U システム構成図

システム構成図

2012 年 8 月 31 日

HP ProLiant SL6500 Scalable System

HP ProLiant SL390s Generation 7 4U

HP ProLiant SL6500 Scalable System

HP ProLiant SL6500 Scalable System は、4U のスペースに多くのサーバートレイを搭載し、電源、ファンを共有し、

効率化を実現するとともに独立性を保つことで、他のサーバートレイに影響を与えない個別のメンテナンス性を提供する、

スケールアウト システムに特化した製品です。また、前面ケーブリングを採用するなど、メンテナンスが考慮された設計に なっています。

HP ProLiant SL6500 Scalable System は、ファンと電源を持つ 4U ラックマウント型シャーシ (HP s6500 4U シャーシ) に ハーフワイド 1U サーバートレイ(HP ProLiant SL170s G6、HP ProLiant SL390s G7 1U、HP ProLiant SL230s Gen8)を 8 つ、

ハーフワイド 2U サーバートレイ(HP ProLiant SL390s G7 2U、HP ProLiant SL250s Gen8)を 4 つ、ハーフワイド 4U サーバートレイ(HP ProLiant SL390s G7 4U)を 2 つ搭載ができます。

または、フルワイド 1U サーバートレイ(HP ProLiant SL160s G6、HP ProLiant SL165s G7) を 4 つ搭載することが できます。

ハーフワイドのサーバートレイ同士を混在、またはフルワイド同士のサーバートレイを混在して搭載することは できますが、ハーフワイドとフルワイドのサーバートレイを混在して搭載することはできません。

また、ProLiant SL G6 / G7 サーバートレイと、ProLiant SL Gen8 サーバートレイの同一シャーシ内での混在は サポートされません。

HP s6500 4U シャーシ

ProLiant SL390s G7 は、インテル Xeon プロセッサー 5600 番台を最大 2 基搭載したサーバートレイです。

全モデルとも、iLO3 を搭載し、最先端のリモート管理機能を提供します。

また、オンボードで 10GbE/InfiniBand QDR を利用可能なチップを内蔵し、標準で広帯域なネットワークを利用することが 可能です。(InfiniBand はオプションが必要)

HP ProLiant SL390s G7 4U は、HPC の領域で計算の高速化に用いられる、GPU コンピューティングにおいて、

サーバーあたりの GPU 搭載数を最大化したモデルです。最大 8 基の GPU を搭載できます。

HP ProLiant SL390s G7 4U は左右のハーフワイド型のトレイで、異なる型番での提供となります。

〔トレイ 前面〕

ProLiant SL390s G7 4U

シャーシ

s6500 ノード ブランク パネル

① ② 1U/HW 1U/HW

2U/HW 1U/HW

4U/HW

1U/HW

③ ④ 1U/HW 1U/HW 1U/HW 1U/HW

⑤ ⑥ 1U/HW

2U/HW 2U/HW 2U/HW 2U/HW

⑦ ⑧ 1U/HW

1U/FW

2U/HW 1U/HW 1U/HW 1U/HW 1U/HW

2U/HW

1U/FW 1U/HW 1U/HW

2U/HW 2U/HW

1U/FW 1U/FW 1U/HW

2U/HW

1U/FW 1U/FW 1U/HW 1U/HW 1U/HW

本システム構成図では、ProLiant SL390s G7 4U 本体のシステム構成図のみを掲載します。

他の SL6500 Scalable System の SL サーバーについては、各システム構成図を

ご参照ください。

電源

シャーシ本体および、オプションのパワーサプライには

用電源コードが付属しません。

必要に応じて電源コード オプションから選択してください。

オプションの AC 電源ケーブル

ラック オプション

4U レール キット

シャーシにはレール キットが含まれていませんので、ラック搭載する場合は、下記レール キットを選択してください。

その他のラック関連オプション

システム構成図

プロセッサー

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5650 2.66GHz 1P/6C 12GB メモリ Left Slot

ハーフワイド サーバートレイ 626446-B21 508,000 円

X5650 モデル

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5650 2.66GHz 1P/6C 12GB メモリ Right Slot

ハーフワイド サーバートレイ 626447-B21 508,000 円

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5672 3.20GHz 2P/8C 24GB メモリ Left Slot

ハーフワイド サーバートレイ 626448-B21 854,000 円

X5672 モデル

HP ProLiant SL390s G7 4U (ハーフワイド 4U トレイ) Xeon X5672 3.20GHz 2P/8C 24GB メモリ Right Slot

ハーフワイド サーバートレイ 626449-B21 854,000 円

メモリ

レジスタ付き DIMM (RDIMM)

1.5V 動作メモリ

1.35V 動作メモリ

グラフィック オプション

グラフィック プロセッシング ユニット (GPU)

オプティカル ドライブ

外付け USB DVD ドライブ

SATA コントローラー

標準搭載コントローラー(内部接続専用)

アレイ コントローラー

Smart アレイ P410 / 256 コントローラー(内部接続専用)

Smart アレイ P410 / 512 BBWC コントローラー(内部接続専用)

Smart アレイ P410 FBWC コントローラー ( 内部接続専用 )

Smart アレイ P212 / ZM コントローラー(内部/外部接続用)

スケールアウトシステムに特化した製品です。また、前面ケーブリングを採用するなど、メンテナンスが考慮された設計になっています。

HP ProLiant SL6500 Scalable System は、ファンと電源を持つ 4U ラックマウント型シャーシ (HP s6500 4U シャーシ) にハーフワイド 1U サーバートレイ(HP ProLiant SL170s G6、HP ProLiant SL390s G7 1U、HP ProLiant SL230s Gen8)を 8 つ、

または、フルワイド 1U サーバートレイ(HP ProLiant SL160s G6、HP ProLiant SL165s G7) を 4 つ搭載することができます。

ハーフワイドのサーバートレイ同士を混在、またはフルワイド同士のサーバートレイを混在して搭載することはできますが、ハーフワイドとフルワイドのサーバートレイを混在して搭載することはできません。

また、ProLiant SL G6 / G7 サーバートレイと、ProLiant SL Gen8 サーバートレイの同一シャーシ内での混在はサポートされません。

また、オンボードで 10GbE/InfiniBand QDR を利用可能なチップを内蔵し、標準で広帯域なネットワークを利用することが可能です。(InfiniBand はオプションが必要)

〔トレイ前面〕

s6500 ノードブランクパネル

必要に応じて電源コードオプションから選択してください。

ラックオプション

4U レールキット

シャーシにはレールキットが含まれていませんので、ラック搭載する場合は、下記レールキットを選択してください。

ハーフワイドサーバートレイ 626446-B21 508,000 円

ハーフワイドサーバートレイ 626447-B21 508,000 円

ハーフワイドサーバートレイ 626448-B21 854,000 円

ハーフワイドサーバートレイ 626449-B21 854,000 円

グラフィックオプション

グラフィックプロセッシングユニット (GPU)

オプティカルドライブ

アレイコントローラー
