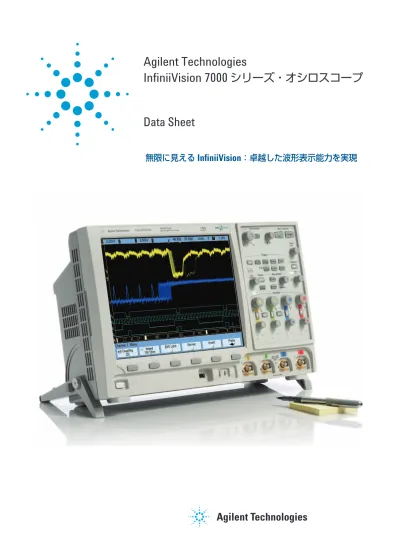

Agilent Technologies

InfiniiVision 7000

シリーズ・オシロスコープ

Data Sheet

Agilent

の最新オシロスコープの購入を

ぜひご検討ください

Agilent

は、

1997

年以来急速な成長を遂げているオシロスコープ・メーカです （出典：

Prima Data, 2007

）。 その理由は、

Agilent

のエンジニアが開発した高度なテクノロジーにあります。こ のテクノロジーにより、他のオシロスコープでは表示できない、見つけ難い信号の 詳細や発生頻度の少ないイベントの表示が可能になります。

InfiniiVision 7000

シ リーズ・オシロスコープの業界最高の信号描写能力をお試しください。 InfiniiVision 7000シリーズ・オシロスコー プの優れた機能を体験するには、実物に 触れるのが一番です。 評価をご希望の場合は、今すぐ計測お客 様窓口にお問い合わせください。 または以下のサイトをご覧ください。 www.agilent.co.jp/find/7000

InfiniiVision 7000

シリーズは、最高

1 GHz

の帯域幅を備えています。各モデルは、

12.1

インチの大型

XGA LCD

ディスレプイを 装備し、奥行わずか

17.3 cm

、質量約

6 kg

と非常に小型です。 モデル 帯域幅 サンプリング・ レート メモリ オシロスコープ・ チャネル デジタル・ チャネル 波形更新速度 DSO7012A 100 MHz 2 Gサンプル/s 8 Mポイント 2 ロングメモリ、デジタル・チャネル、 シリアル・デコード機能を 使用した場合でも、 1秒あたり最大100,000個の ロングメモリ波形 DSO7014A 4 MSO7012A 2 16 MSO7014A 4 DSO7032A 350 MHz 2 Gサンプル/s 8 Mポイント 2 DSO7034A 4 MSO7032A 2 16 MSO7034A 4 DSO7052A 500 MHz 4 Gサンプル/s 8 Mポイント 2 DSO7054A 4 MSO7052A 2 16 MSO7054A 4 DSO7104A 1 GHz 4 Gサンプル/s 8 Mポイント 4 MSO7104A 16

14

種類の

InfiniiVision 7000

シリーズ・モデルから選択できます。

Agilent

では、

DSO7000

シリーズから

MSO

へのアップグレー ド・キット（所要時間

5

分）を提供しています。

1.

大型ディスプレイ、小さなフットプリント オシロスコープは波形を見るための測定器であり、大型、高解像度である ほど利便性が高まります。汎用オシロスコープでは、従来のオシロスコー プ・チャネルに加えてデジタル信号とシリアル信号を表示するためのスペ ースが必要なので、大型ディスプレイが重要になります。 シリアル・プロトコルのデコード表示を含む最大

20

チャネルを同時に表 示する必要がある場合は、大型ディスプレイが役立ちます。

12.1

インチの ディスプレイは、競合他社モデルよりも

40

％近く大型です。

2.

最高速のアーキテクチャ 他のオシロスコープ（を使用する場合）よりも、実際の被試験信号をより良 く表示できます。

InfiniiVision 7000

シリーズを使用すると、他のオシロ スコープでは見逃してしまうジッタ、発生頻度の少ないイベント、見つけ 難い信号の詳細を表示できます。ノブを回すと、測定器が即座に応答しま す。デジタル・チャネルを表示した場合でも、測定器の応答は高速のまま です。シリアル通信のデコード時においても、業界唯一のハードウェア・ バス・デコード機能により、アナログ測定でもストレス無くデバッグ作業 が行えます。

3.

さまざまなアプリケーション さまざまなアプリケーション・ソフトウェアにより、各種解析機能を使用することが可能となります（詳細については、

8

∼

9

ページと

13

∼

14

ページを参照）。 ハードウェア・デコードによるシリアル・デコード ●

I

2

_C

_、

_SPI

_●

_DSO/MSO

_{オフライン解析 ●マスク・テスト} ●

CAN/LIN

●

FPGA

デバッグ ●パワー測定 ●

RS-232/UART

● ベクトル信号解析 ●セキュア環境 ●

FlexRay

● セグメント・メモリ

InfiniiVision

オシロスコープでは、捕捉メモリ、波形処理機能、表示メモリを

1

個の最先端

13 m ASIC

に搭載しています。

MegaZoom

Ⅲとして知られるこの特許取得済みの第

3

世代テクノロジーは、常時使 用可能な優れたロングメモリにより、

1

秒間に最大

100,000

波形を捕捉できます。

InfiniiVision 7000

シリーズの信号表示が優れている理由

アナログ信号、デジタル信号、シリアル信号に１台で対応できる

オシロスコープ

アナログ：最高1 GHzの帯域幅と最大

4 Gサンプル/sのサンプリング・レート

シリアル：12_{C、SPI、RS-232、CAN、LIN、}

FlexRay用のハードウェア・デコード／ト リガ機能

MegaZoom

Ⅲテクノロジー。

MegaZoom

Ⅲ高速ロングメモリによ り、長い、繰り返しのない信号を高い サンプリング・レートで捕捉でき、目 的の領域にすばやくズームインできま す。サンプリング・レートとメモリ長 は密接に関連し、メモリ長が長いほど 高サンプリング・レートで長時間信号 を捕捉できます。 ミックスド・シグナル・トリガ。アナ ログ信号とデジタル信号の組み合わせ でトリガでき、デジタル信号とアナロ グ測定を正確に同期できます。 デジタル・チャネル用のアプリケーシ ョン。

Altera

または

Xilinx FPGA

を 使用したデザインでは、

FPGA

ダイナ ミック・プローブを使用して

FPGA

の 内部動作を測定できます。

I

2

_C

_、

_SPI

_、

RS-232

を使用する場合は、

4

チャネ ル・モデルでは、アナログやデジタル・ チャネルを使用して、これらのシリア ル・バスをデコードできます。 発生頻度の少ないエラーをすぐに検出 できます。ハードウェア・デコードに より、発生頻度の少ないイベントを捕 捉する確率が向上します。

Agilent

オ シロスコープを使用すると間欠的な問 題を簡単に捕捉できるので、顧客の不 満や品質問題に発展するのを防止でき ます。

InfiniiVision 7000

シリーズ・オシロス コープは、発生頻度の少ない問題を すばやく検出できます。 優れた高解像度ディスプレイ

XGA

ディスプレイと

256

レベルの輝 度階調により、信号のアナログ特性を 正確に表現できます。

100,000

波形

/s

の業界最速の波形更新速度で、重要な 信号の詳細を捕捉し、従来のオシロス コープでは見逃す発生頻度の少ないイ ベントを表示できます。 アナログ信号とデジタル信号を同時に 捕捉でき、複数のデジタル信号をより 低速のアナログ信号と比較できます。 最大

2 G

サンプル

/s

のロングメモリを 備えた

16

個の高速タイミング・チャネ ル。タイミング・チャネルを使用して、 制御信号の関係を評価できます。また、 最大

16

ビット幅のデータ・バスを捕捉 し、

16

進や

2

進で表示できます。 シリアル・データの長いストリームを 捕捉し、詳細をすばやく表示できます。

Agilent 7000

シリーズ・オシロスコープ は、クラス最高のシリアル・プロトコ ル機能を提供します。 シリアル・バスのトリガ／デコード。 シリアル・バスのトラフィックをデコ ード表示し、特定のイベントを容易に 分離できます。またデコード表示によ り、シリアル・バスの動作をリアルタ イムに検証できます。 デジタル：ミックスド・シグナル・トリ ガを備えた16個のデジタル・タイミング・ チャネル

キーを押すだけで簡単に表示できる ヘルプ 統計機能により、信頼性の高い測定が可 能になり、測定値が一瞬正しいだけでは なく、安定していて、変動が小さいこと も分かるため、測定値の妥当性が高くな ります。 デジタル信号を個別に、またはバス値と して表示可能 高分解能モード。リアルタイムのシン グルショット・モードでは、最大

12

ビ ットの垂直軸分解能があります。これ は、

10

μ

s/div

以上のタイムベース設 定で動作させたときに、シーケンシャ ル・データ・ポイントを連続的にフィ ルタリングして、ディスプレイにマッ ピングすることにより実現されてい ます。 使いやすいヘルプ。機能が分からない 場合は、

11

カ国語対応のオンラインヘ ルプ・システムで迅速に確認できます。 対応するフロント・パネルのキーを長 押しするだけで、機能を説明するポッ プアップ画面が表示されます。

FFT

による波形演算。解析機能には、減 算、乗算、積分、平方根、微分、高速 フーリエ変換（

FFT

）があります。 ピーク検出。

500 MHz/1 GHz

モデル で は

250 ps

、

350 MHz

モ デ ル で は

500 ps

のピーク検出機能があり、狭い グリッチを簡単に見つけられます。

AutoProbe

インタフェース。プローブ 減衰比 が自動設定され、選択したア クティブ・プローブ（

1130A 1.5 GHz

InfiniiMax

差動アクティブ・プローブ、

1156A 1.5 GHz

シングルエンド・アク ティブ・プローブ・システムなど）に電 源を供給します。

5

桁のハードウェア・カウンタ。オシロ スコープの帯域幅までの周波数を測定 できます。外部

10 MHz

基準を使用す ると、

8

桁に向上できます。 トリガ出力と基準クロック入力／出力。 オシロスコープとその他の測定器を簡 単に同期できます。トリガ出力ポート を使用すると、オシロスコープを周波 数カウンタに接続してさらに正確な周 波数測定を行ったり、その他の測定器 とのクロス・トリガを行うことができ ます。 オートスケール。すべてのアナログお よびデジタル・アクティブ信号を表示 し、垂直軸、水平軸、トリガを自動的 に設定します。

23

種類の自動測定。現在の瞬時値以外 に、

5

種類の統計測定の中から最大

4

つの同時測定が可能。また更新速度も 速く、オンにされた統計データ（平均値、 最小値、最大値、標準偏差、カウント など）が表示できます。［

QuickMeas

］ を押すと、最後に選択された

4

つの自 動測定が行えます。またカーソルは、 自動的に直近の測定をトラッキングし ます。 アナログ

HDTV/EDTV

トリガ。

7000

シ リ ー ズ で は、

1080i

、

1080p

、

720p

、

480p

などのアナログの

HDTV/EDTV

ト リ ガ に 加 え て、

NTSC

、

SECAM

、

PAL

、

PAL-M

ビデオ信号用にフィール ド内の任意のライン、すべてのライン、 すべてのフィールド、奇数フィールド または偶数フィールドでのビデオ・ト リガが標準装備されています。 バス・モード表示（

MSO

モデル）。ロジ ック信号の

16

進または

2

進表示を簡単 に読み取ることができます。 簡単なソフトウェア・アップグレード。 シ ス テ ム・ ソ フ ト ウ ェ ア は、 フ ラ ッ シ ュ

ROM

に 保 存 さ れ、

USB

ポ ー ト や

LAN

か ら 簡 単 に ア ッ プ グ レ ー ドできます。最新のシステムおよび

IntuiLink

ソフトウェアについては、

www.agilent.co.jp/find/7000sw

をご覧 ください。

その他の便利な機能

測定器の操作に対する応答速度の向上 オシロスコープの表示品質の向上 発生頻度の少ないイベントの捕捉確率の向上

高速波形更新速度が重要な理由

帯域幅、サンプリング・レート、メモリ長等は、購入するオ シロスコープを決定するための重要な仕様項目ですが、同じ くらい重要となる仕様の一つに波形更新速度があります。 波形更新速度とは？ 波形更新速度とは、オシロスコープが捕捉、処理、表示でき る

1

秒あたりの波形捕捉数です。オシロスコープの「デッ ドタイム」とは、次の捕捉のためにトリガ機能を再アーミン グする前に、オシロスコープが捕捉した波形を処理して表示 するまでの所要時間です。従来のオシロスコープでは、速い

time/div

設定では、この時間が捕捉時間より何桁か大きくな ります。 オシロスコープのデッドタイム中にグリッチが発生すると、 オシロスコープはそのグリッチを表示する事はできません。 オシロスコープの捕捉時間中に信号異常を捕捉する確率を向 上させる鍵は、デッドタイムをできるだけ短くすることです。 オシロスコープ・ベンダは通常、オシロスコープの「ベスト ケース」の波形更新速度を仕様化しています。一部のオシロ スコープ・アーキテクチャでは、さまざまな要因により「ベ ストケース」から比較して波形更新速度が大幅に低下する可 能性があります。

Agilent 7000

シリーズ・アーキテクチャは、 以下のどの使用条件でも業界最速の波形更新速度を提供し ます。 ● アナログ・チャネル ● アナログとデジタルの

同時測定時 ● ロングメモリ使用時 ● シリアル・デコード

機能使用時 波形更新速度が重要な理由

1.

応答性：タイムベース・コントロールを回すと、オシロス コープが瞬時に応答します。オシロスコープがデータの処 理を終了してから数秒遅れて応答するということがありま せん。

2.

信号の詳細：高速波形更新速度は、画面に表示される波形 の品質を高めます。

3.

確実性：高速波形更新速度は、ランダムで発生頻度の少な いイベントに対するオシロスコープの捕捉確率を向上し ます。 波形更新速度は、発生頻度の少ないランダムなイベントを捕 捉／表示する確率に直接影響します。波形更新速度が遅いと、 見つけ難い信号や発生頻度の少ない信号を見逃すことになり ます。 捕捉時間 処理時間（デッドタイム） 連続繰り返し

波形更新速度が信号表示機能に及ぼす影響

ランダムで発生頻度の少ないイベントの捕捉は、完全に統計的な確率の問題です。信号異常を捕捉する確率を向上させるための 鍵は、デッドタイムを減らして与えられた時間フレーム内でより多くの信号を取り込むことです。以下は、

Tek

オシロスコープ と

Agilent

オシロスコープを

1

秒間に

25

回グリッチが発生するターゲットに接続した場合の表示例です。 発生頻度の少ない 信号動作 クリティカルな ジッタ信号

?

?

?

Tek MSO4104

●製品データ・シート：

35,000

波形

/s

、 ●波形更新速度＝

18

波形

/s

（

10 M

ポイント、デジタル・チ ャネル・オン時）。測定結果の表示 ●発生頻度の少ないグリッチの捕捉確率＝

0.09

％（

10

秒間測 定時） ●

1

個のグリッチを捕捉するための平均時間＝

128

分

Agilent MSO7104

●製品データ・シート：

100,000

波形

/s

、 ●波形更新速度＝

95,000

波形

/s

（オート・メモリ、デジタ ル・チャネル・オン時）。測定結果の表示 ●発生頻度の少ないグリッチの捕捉確率＝

99

％（

10

秒間測 定時） ●

1

個のグリッチを捕捉するための平均時間＝

1.5 s

メモリ* オシロスコープの設定 測定波形更新速度

Tek タイムベース デジタル・ シリアル・ TEK MSO4104A** LeCroy WR 104Xi Agilent

設定 チャネル デコード MSO7104A 初期設定 10 Kポイント 20 ns/div − − 55,000 27 95,000 タイムベースの変更 10 Kポイント 10 ns/div − − 2,700 27 95,000 デジタル・チャネルの追加 10 Kポイント 20 ns/div オン − 125 27 95,000 メモリ設定の増加 10 Mポイント 20 ns/div オン − 35 27 95,000 シリアル・デコードのオン 10 Mポイント 20 ns/div オン オン 0.2 25 95,000

＊ _{AgilentおよびLeCroyのメモリ長は、自動的に選択されています。メモリ長＝表示ウインドウの時間 × サンプリング・レートで、Agilentでは最大8 Mポイント。} ＊＊_{Tekオシロスコープの測定はバージョン2.13ファームウェアで実行。} 見つけ難い信号や発生頻度の少ないイベントの表示には、高速な波形更新速度を備えたオシロスコープが必要です。オシロスコ ープ・ベンダの波形更新速度を額面どおりに受けとらないで、自分でテストしてください。オシロスコープの波形更新速度の評 価はとても簡単です。中程度の速さの信号（例えば

50 MHz

）をオシロスコープ・チャネルに入力します。オシロスコープのトリ ガ出力の平均信号周波数を測定します。これは、指定されたタイムベース設定に対するオシロスコープの波形更新速度になりま す。さまざまなセットアップ条件でオシロスコープの波形更新速度をテストします。

Agilent

では測定条件としてタイムベース・ レンジ、メモリ長、アナログ／デジタルの各チャネルの

ON/OFF

、シリアル・デコード表示の

ON/OFF

の各条件を変更しながら 波形更新速度の測定を行うことを推奨しています。

マスク・テスト（

N5455A

またはオプシ ョン

LMT

）

Agilent

の

InfiniiVision

シ リ ー ズ・ オシロスコープ用のマスク・テスト・ オプション（オプション

LMT

または

N5455A

）を使用すれば、規格に準拠し たテストや、グリッチなどの予想でき ない信号異常を容易に検出できます。 他のオシロスコープのマスク・テスト では、ソフトウェアで集中的に処理さ れるため、遅くなる傾向があります。 マスク・テスト機能により、発生頻度の 少ない異常が明らかになります。

Agilent

の

InfiniiVision

オシロスコー プは、最大

100,000

回

/s

の波形合否判 定テストが行えます。このため、他の マスク・テスト・ソリューションに比 べてテスト・スループットが極めて高 速で、有効な合否判定統計データを瞬 時に得ることができます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/masktest

ソフトウェア・アプリケーション

このアプリケーションには

4

チャネル

DSO

または

4

チャネル

MSO

が必要で、 オシロスコープ捕捉チャネルとロジッ ク捕捉チャネルを任意に組み合わせて 使用できます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/I

2

_C-SPI

UART

条件でのトリガも可能です。 このアプリケーションには

4

チャネル

DSO

または

4

チャネル

MSO

が必要で、 オシロスコープ捕捉チャネルとロジッ ク捕捉チャネルを任意に組み合わせて 使用できます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/RS-232

I

2

_C/SPI

_{シリアル・トリガ／デコード} 機能（

N5423A

またはオシロスコープの 新規購入時にはオプション

LSS

） このアプリケーションは、

I

2

_C/SPI

_シ リアル・バスをリアルタイムにデコー ドして表示します。ハードウェア・ト リガ／デコード機能により、業界最速 のスループットと更新速度を実現して います。

RS-232/UART

シリアル・デコード／ トリガ（

N5457A

またはオシロスコープ の新規購入時にはオプション

232

）

RS-232

や別の

UART

のバス・トラフ ィックを手動でデコードする必要がな くなります。このアプリケーションで は、オシロスコープやロジック・チャ ネルで捕捉したデータをデコードし、

RS-232

や 他 の

UART

シ リ ア ル・ バ スの情報を簡単に表示できます。送信 ／受信ラインのデータをリアルタイム にデコードし、表示します。

RS-232/

I2_{Cパケットのオンスクリーン・} シリアル・デコード RS-232/UARTのトリガ／デコード どのすべての信号セグメントを表示で きます。セグメント間の移動もすばや く行え、特定のセグメントをすぐに表 示できます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/segmented

セグメント・メモリ（

N5454A

またはオ シロスコープの新規購入時にはオプシ ョン

SGM

） セグメント・メモリは、デッドタイム が長いデータ・ストリームの解析にお いて、メモリを効率的に使用できます。 このアプリケーションは、レーザ・パ ルス、シリアル・バス、レーダなどの バースト性信号の解析に最適です。現 在のセグメントを強調表示しながら、

MSO

チャネル、シリアル・デコードな セグメント・メモリを使用すれば、メモ リを効率的に使用できます。

は異なり、トリガ・イベントや異常を 見逃す可能性がありません。 このアプリケーションには

4

チャネル

DSO

または

4

チャネル

MSO

が必要で、 オシロスコープ捕捉チャネルとロジッ ク捕捉チャネルを任意に組み合わせて 使用できます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/CAN-LIN

は、

AgilentMSO7000

シ リ ー ズ 及 び

FlexRay

用オプションに加えて、別途

Agilent FlexRay

用プロトコル・アナ ライザ

VPT1000

シリーズが必要とな ります。 このアプリケーションには

4

チャネル

MSO

が必要で、オシロスコープ捕捉チ ャネルとロジック捕捉チャネルを任意 に組み合わせて使用できます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/flexray

CAN/LIN

トリガ／デコード（

N5424A

ま たはオシロスコープの新規購入時には オプション

AMS

） シリアル伝送データを

CAN

プロトコ ルと

LIN

プロトコルに基づいてトリガ ／デコードします。

I/Q

シリアル信号 でのトリガのほか、ユニークなハード ウェア・デコード機能も備えています。 ハードウェア・トリガ／デコード機能 により、捕捉間にトリガのデッド・タ イムが存在する他のオシロスコープと

FlexRay

トリガ／デコード（

N5432A

ま たはオシロスコープの新規購入時には オプション

FRS

）

FlexRay

プロトコルは、時間トリガと デターミニステック・アーキテクチャ に基づいています。

7000

シリーズ・ミ ックスド・シグナル・オシロスコープ 用の

Agilent FlexRay

ソリューション では、基本サイクルや繰り返しサイク ルで指定された特定の

FlexRay

通信 に対するトリガ機能を含め、

FlexRay

のフレーム、スロット、エラーでのト リガが可能です。このソリューション CANシリアル・パケットのトリガ／表示 MSOを使用したFlexRayシステムでのミ ックスド・シグナル測定 デザインを変更せずに、数秒でさまざ まな内部信号に切り替え、測定でき ます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/7000-altera

www.agilent.co.jp/find/7000-xilinx

詳細については、以下をご覧ください。

www.agilent.co.jp/find/power-app

FPGA

ダイナミック・プローブ（

Xilinx

用は

N5406A

、

Altera

用は

N5434A

）

MSO

で

FPGA

内部のモニタが可能に なります。

Agilent

の

MSO FPGA

ダ イナミック・プローブを使用すると、 最新のコア・デバッグ手法を使って

FPGA

内部を表示し、測定器を簡単に 設定できます。以前は何時間もかかっ た測定を、数回のマウス・クリックだ けで実行できます。さらに、

FPGA

の 電源解析アプリケーション（

U1881A

）

Agilent

の電源解析アプリケーション を使用すると、

InfiniiVision 7000

シ リーズ・オシロスコープに接続された

PC

上で豊富な電源測定機能を使用でき ます。また

U1880A

スキュー補正フィ クスチャは、電圧／電流プローグのス キューを補正し、より正確な電源効率 の測定が行えます。 FPGAダイナミック・プローブとAgilent MSOにより、FPGAデザインのデバッグ と検証が効率良く行えます。 オシロスコープを使用して、電源測定が 迅速に行えます。

ソフトウェア・アプリケーション

ソフトウェア・アプリケーションとその他のアクセサリ

や

cdma2000

のような無線通信信号、

802.11 WiFi

や

802.16 WiMax ™

のよ うな無線ネットワーク信号を復調でき ます。また超広帯域幅オシロスコープ と組み合わせるとレーダ信号の捕捉／ 評価も可能です。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/7000-vsa

ベクトル信号解析（

89601A

）

89601A

ベクトル信号解析ソフトウェ アを使用すると、オシロスコープの測 定機能を拡張できます。この

DSP

ベ ースのソフトウェアは、オシロスコー プがデジタイズした信号データを使 って

FFT

ベースのスペクトラム解析 や広帯域デジタル変調解析を行いま す。この機能を使用すると、

W-CDMA

オシロスコープの機能を89601Aベクトル 解析ソフトウェアにより拡張できます。 え、検索とフィルタリング・ツールを 使用して、アナログやデジタル・バス のデバッグが行えます。また同じ

PC

ツールを使用できるチーム・メンバに データを電子メールで送信できます。 詳細については、以下をご覧ください。

www.agilent.co.jp/find/

InfiniiVisionOffline

オフライン表示と解析（

B4610A

） オシロスコープのデータを離れた場所 で表示／解析したり、測定データを離 れたチーム・メンバと共有する必要が ある場合、オシロスコープのデータを

USB

やネットワーク・ドライブに保存 し、データを

PC

ベースのオフライン・ ビューアで表示

/

解析できます。この ソフトウェアでは、パンとズームが行 PCベースのオフライン・ツールで捕捉し たオシロスコープのデータを表示／解析 できます。 の揮発性メモリにのみ保存されます。 揮発性メモリは、測定器の電源オフに より削除され、測定器を安心してセキ ュア・エリア外へ持ち出すことができ ます。

詳 細 に つ い て は、『

Option SEC Secure

Environment Mode Option for Agilent

7000 Series Oscilloscopes Data Sheet

』 を参照してください。

セキュア環境モード（オプション

SEC

） オプション

SEC

セキュア環境モード は、

NISPOM

（

National Industrial

S e c u r i t y P r o g r a m O p e r a t i o n

Manual

）の第

8

章の要件に準拠して、 すべてのセットアップおよびトレース 設定を確実に削除でき、最高レベルの セキュリティが提供されます。このオ プションがインストールされると、セ ットアップおよびトレース設定は内蔵 セキュア環境モードにより、電源をオフ にすると不揮発性メモリの内容が確実に 削除されます。 ソフト・キャリング・ケース（

N2733A

） オシロスコープを持ち運ぶ必要がある場 合は、緩衝材と保管ポーチが付属した

Agilent

のソフト・キャリング・ケース が便利です。ソフト・キャリング・ケー スは、オシロスコープをプローブやアク セサリと一緒に保管する場合にも便利 です。 ソフト・キャリング・ケースにプローブ などのアクセサリを収納できます。 こ の オ シ ロ ス コ ー プ 評 価 キ ッ ト と ユ ー ザ ー ズ・ ガ イ ド を 使 用 す る と、

InfiniiVision 7000

シリーズ・オシロ スコープの効果的な使用方法をすぐに 習得できます。 評価キット（

N2918A

） 評価キットには、

MegaZoom

Ⅲテクノ ロジーによる高速ロング・メモリ、優 れた波形更新速度、高解像度ディスプ レイ、アナログ／デジタル／シリアル のミックスド信号デバッグ機能を体感 できるさまざまな信号が含まれてい ます。 評価キットを使用するとInfiniiVision 7000 シリーズ・オシロスコープの機能を習得 できます。

プローブとアクセサリ

プローブ・タイプ 主な特性 パッシブ・プローブ：最も一般的なタイプのプローブ、堅牢、安価、帯域幅は通常600 MHz未満 10070C 1：1 20 MHz、プローブID付き 10073C 10：1 500 MHz、プローブID付き（すべての7000シリーズ・オシロスコープに標準で付属） 1165A 10：1 600 MHz、プローブID付き 高電圧パッシブ・プローブ：グランドを基準にして最大30 kVDC＋ピークAC電圧に対応 10076A 100：1、4 kV、250 MHzプローブ、プローブID付き N2771A 1000：1、30 kV、50 MHzプローブ シングルエンド・アクティブ・プローブ：小型アクティブ増幅器を内蔵。プローブ入力容量を非常に低くできるため、高周波信号に対して高入力インピ ーダンス。すべてのプローブで最もターゲットに与える影響の少ないプローブ 1156A 1.5 GHz AutoProbeインタフェース 1144A 800 MHz（1142A電源が必要） 1145A 750 MHz 2チャネル（1142A電源が必要） アクティブ差動プローブ：グランドではなく互いを基準にした信号のモニタと、大きなDCオフセットまたは電源ライン・ノイズなどのその他の コモン・モード信号がある場合の小信号の表示に最適

1130A 1.5 GHz InfiniiMax_{が1つまたは複数必要）}差動プローブ・アンプ、AutoProbeインタフェース付き（InfiniiMaxプローブ・ヘッドE2675A、E2668A、E2669A N2772A 20 MHz、1.2 kVDC＋ピークAC最大値（N2773A電源が必要）

1141A 200 MHz、200 VDC＋ピークAC最大値（1142A電源が必要）

電流プローブ：ACまたはDC電流をセンスし、それをオシロスコープで表示／測定できる電圧に変換。1 MΩ オシロスコープ入力と互換

1146A 100 kHz、100 A、AC/DC

1147A 50 MHz、30 A、AC/DC、AutoProbeインタフェース付き N2780A 2 MHz、500 A、AC/DC（N2779A電源が必要） N2781A 10 MHz、150 A、AC/DC（N2779A電源が必要） N2782A 50 MHz、30 A、AC/DC（N2779A電源が必要） N2783A 100 MHz、30 A、AC/DC（N2779A電源が必要）

MSOプローブ：最高の性能と、ロジック・アナライザのプロービング・アクセサリに対するアクセスを提供

01650-61607 40_{などのさまざまなロジック・アナライザのアクセサリが使用できます。}ピン・ロジック・ケーブル：Agilent MSOでMictor、Samtec、フライング・リード、ソフトタッチ・コネクタレス・プローブ 54620-68701 MSO_{ンド・リードを含む）付きのロジック・プローブが付属しています。}用2x8chフライング・リードセット：すべてのMSOモデルに、2×8フライング・リード（20個のICクリップと5個のグラ

詳細については、『

Agilent 5000

、

6000 and 7000 Series Oscilloscope Probes and Accessories

』の

Data Sheet

と

Selection Guide

（

Agilent

カタログ番号

5968-8153EN/ENUS

および

5989-6162EN

）を参照してください。

Agilent

では、簡単かつ正確に作業が行えるように、

InfiniiVision 7000

シリーズ・ オシロスコープ用のパッシブ／アクティブ・プローブを提供しています。アプリケ ーションに適したプローブを選択すると、信号を正確に捕捉できます。以下に、プ ローブのタイプを選択する際の一般的なガイドを紹介します。

Agilent

のアクセサ リの最新情報については、

Web

サイト

www.agilent.co.jp/find/scope_probes

をご 覧ください。

7000

シリーズ・オシロスコープには、クラス最高のコネクティビティ・ツールが 付属しています。

LXI class C

LXI

（

LAN eXtensions for Instrumentation

）は、さまざまな規格に準拠したテス ト・システム用アーキテクチャです。

LXI

では、システム・コンポーネント間のイ ンタフェースを仕様化することにより、テスト・システムの作成と再構成が効率的 に行えます。

7000

シリーズ・オシロスコープは、

LAN

プロトコルに準拠し、内蔵

Web

サーバ、

IVI-COM

ドライバ、

SCPI

コマンドなどの

LXI

要件に満たしていま す。また

Agilent I/O

ライブラリ・スイートにより、システム内での測定器の設定 と統合が容易になります。

IntuiLink

ツールバーと

IntuiLink

データ・キャプチャ

IntuilLink

を使用すると、オシロスコープのスクリーン・ショットとデータを

Microsoft

®

_Word

_や

_Excel

_{にすばやく移動できます。これらのツールバーは、}

www.agilent.co.jp/find/intuilink

からインストールできます。

ViewScope

：ロジック・アナライザとオシロスコープの相関

ViewScope

を使用すると、

7000

シリーズ・オシロスコープと

Agilent 16900/

16800/1690/1680

ロジック・アナライザとの時間相関測定が簡単に行えます。

ViewScope

では、オシロスコープの波形とロジック・アナライザの波形がロジッ ク・アナライザのディスプレイに統合され、解析を簡単に行えます。また、接続は、 単純なポイントツーポイント

LAN

接続だけです。さらに測定器のクロス・トリガ、 波形の自動スキュー補正、測定器間のマーカ・トラッキングも可能です。

National Instruments

社のドライバ

InfiniiVision 7000

シリーズ・オシロスコープは、

LabVIEW

プラグアンドプレイ および

IVI-C

ドライバをサポートしています。

インタフェース

Webブラウザで動作中の Agilentリモート・フロント・パネル IntuiLinkを使用して、オシロスコー プのスクリーン・ショットやデータを

Microsoft WordやExcelにインポート することができます。

ViewScopeを使用して、オシロスコープ とロジック・アナライザで時間相関測定 が行えます。

Agilent

の

InfiniiVision

には、

5000

、

6000

、

7000

シリーズ・オシロスコープがあります。これらは、多くの高度なハードウェア ／ソフトウェア・テクノロジーを共有しています。以下のセレクション・ガイドを使用して、ニーズに最適な

InfiniiVision

製品 を選択してください。

Agilent

の

InfiniiVision

オシロスコープ・ファミリ： ● 使用環境に適合したさまざまな形状 ● 高速制御、優れた信号表示 ● 優れたアプリケーション・ソフトウェア ●

MegaZoom

Ⅲによる高速応答ロングメモリ

Agilent InfiniiVision

製品一覧

大型ディスプレイ 薄型 オプションのバッテリ100 MHz MSO ATEラックマウント・ アプリケーションに最適 最も小型低価格 帯域幅 7000シリーズ 6000Aシリーズ 6000Lシリーズ 5000シリーズ 100 MHz帯域幅 ● ● ● ● 300/350 MHz帯域幅 ● ● ● 500 MHz帯域幅 ● ● ● ● 1 GHz帯域幅 ● ● ● MSOモデル ● ● ● GPIBインタフェース ● ● ● ラックマウントの高さ 7U 5U 1U 5U バッテリ・オプション ● ディスプレイ・サイズ 12.1インチ 6.3インチ − 6.3インチ 寸法（幅×高さ×奥行） 45.5 cm×27.7 cm×17.3 cm 39.9 cm×18.8 cm×28.2 cm 43.4 cm×4.3 cm×26.9 cm 38.6 cm×18.8 cm×17.5 cm

11

カ国語のオンライン ヘルプ。目的のフロント パネル・キーを数秒間押 すだけで、機能を説明し たヘルプ画面がポップア ップ表示されます。 多言語対応の

GUI/

フロ ン ト パ ネ ル・ オ ー バ レ イ：

GUI

メニューおよび フロント・パネルのリム ーバブル・キー／ノブ・ オーバレイは、多言語に 対応しています。

Agilent InfiniiVision 7000

シリーズ・オシロスコープ：

無限に見える

InfiniiVision

：卓越した波形表示能力を実現

12.1

インチの大型ディスプレイにより、アナ ログ、デジタル、シリアル信号を簡単に表示 できます。

XGA

分解能と

256

レベルの輝度階調を備え た高解像度カラー・ディスプレイにより、ほ とんどのオシロスコープでは表示できない見 つけ難い信号も見やすく表示できます。 無料の

IntuiLink

ソフトウェアにより、波形データ や画面イメージを

PC

に容易に転送できます。また 内蔵

Web

ビューアにより、

LAN

からオシロスコ ープをリモート測定や表示が可能です。 内蔵

USB

ポートにより、 作業の保存やシステム・ ソフトウェアの迅速なア ップデートが簡単に行え ます。

XGA

ビデオ出力ポートに大型の外 部モニタを接続できます。 標準

USB

ポートと

LAN

ポートにより、

PC

やプリンタとの接続が容易。

Trig Out

ポートにより、オシロスコープをそ の他の測定器と簡単に同期できます。 内蔵

10 MHz Ref

入力／出力ポートを使用すると、 システム内の複数の測定器を同期できます。

InfiniiVision 7000シリーズの2チャネル・モデル

Autoscale

により、アクティブなアナログ信号やデ ジタル信号を検出し、メモリを最適化しながら、垂 直軸コントロール、水平軸コントロール、トリガ・ コントロールを自動的に設定して、最適な表示が得 られます。 専用のフロント・パネル・コントロールにより、垂 直軸／水平軸などの一般的なオシロスコープ・コン トロールに簡単にアクセスできます。

MegaZoom

Ⅲの高速応答と最適な分解能により、パン やズームがすばやく行えます。 画面イメージを

USB

ストレージやプリンタに出力で きます。 標準シリアル・トリガには、

I

2

_C

_、

_SPI

_、

_USB

_が含まれ ています（オプションで

CAN/LIN

、

RS-232/UART

、

FlexRay

アドバンスド・トリガ／デコードが可能）。 標準アナログ

HDTV/EDTV

トリガは、

1080i

、

1080p

、

720p

、

480p HDTV/EDTV

規格をサポートします。 デジタル・チャネル・ボタンにより、迅速に設定でき ます。 輝度調整ノブを使用すると、アナログ・オシロスコー プと同様に、波形を適切なレベルで表示できます。

QuickMeas

ボタンにより、最大

4

個の自動測定が表示 されます。

AutoProbe

インタフェースは、プローブの減衰比を自 動的に設定し、

Agilent

のアクティブ・プローブ用の プローブ電源を提供します。

性能特性

捕捉：オシロスコープ・チャネル サンプリング・レート MSO/DSO701xA：2 Gサンプル/s（各チャネル） MSO/DSO703xA：2 Gサンプル/s（各チャネル） MSO/DSO705xA/710xA：4 Gサンプル/s（ハーフ・チャネル）*、2 Gサンプル/s（各チャネル） 等価時間サンプリング・レート：400 Gサンプル/s（リアルタイム・モードがオフの場合） メモリ長 2チャネル/4チャネル  標準 8 Mポイント/4 Mポイント 垂直分解能 8ビット ピーク検出 MSO/DSO701xA：500 psピーク検出 MSO/DSO703xA：500 psピーク検出 MSO/DSO705xA/710xA：250 psピーク検出 アベレージング 2、4、8、16、32、64 ... 65536から選択可能 高分解能モード アベレージング・モード（アベレージング＝1） 12ビットの分解能（≧10 μs/div（4 Gサンプル/s）または≧20 μs/div（2 Gサンプル/s）） フィルタ Sinx/x補間（シングルショット帯域幅＝サンプリング・レート/4またはオシロスコープの帯域幅、どちらか小さい方）、 ベクタ・オン、リアルタイム・モード

捕捉：デジタル・チャネル（MSO7000シリーズまたはMSOにアップグレードしたDSO7000シリーズ） サンプリング・レート 2 Gサンプル/s（1ポッド**）、1 Gサンプル/s（各ポッド） 最大入力周波数 250 MHz メモリ長 1ポッド／両方のポッド（オシロスコープ・チャネルがオフの場合）  標準 8 Mポイント/4 Mポイント 1ポッド／両方のポッド（オシロスコープ・チャネルがオンの場合）  標準 2.5 Mポイント/1.25 Mポイント 垂直軸分解能 1ビット グリッチ検出 2 ns（最小パルス幅） * ハーフ・チャネルとは、チャネル1-2のうちの1つのチャネルのみがオンになっている場合、およびチャネル3-4のうちの1つのチャネルのみがオンになっている状態です。 ** ポッドとは、8個のデジタル・チャネルのグループで、0-7または8-15です。

性能特性

（続き）

垂直軸：オシロスコープ・チャネル オシロスコープ・チャネル MSO/DSO7xx2A：チャネル1と2の同時捕捉 MSO/DSO7xx4A：チャネル1、2、3、4の同時捕捉 帯域幅（−3 dB）* MSO/DSO701xA：DC∼100 MHz MSO/DSO703xA：DC∼350 MHz MSO/DSO705xA：DC∼500 MHz MSO/DSO710xA：DC∼1 GHz AC結合 MSO/DSO701xA：3.5 Hz∼100 MHz MSO/DSO703xA：3.5 Hz∼350 MHz MSO/DSO705xA：3.5 Hz∼500 MHz MSO/DSO710xA：3.5 Hz∼1 GHz 立ち上がり時間の計算値 MSO/DSO701xA：3.5 ns MSO/DSO703xA：1 ns （＝0.35 /帯域幅） MSO/DSO705xA：700 ps MSO/DSO710xA：350 ps シングルショット帯域幅 MSO/DSO701xA：100 MHz MSO/DSO703xA：350 MHz MSO/DSO705xA：500 MHz MSO/DSO710xA：1 GHz（ハーフ・チャネル・モード）

レンジ1 _{MSO/DSO701xA、MSO/DSO703xA、MSO/DSO705xA：2 mV/div∼5 V/div（1 MΩ または50 Ω）} MSO/DSO710xA：2 mV/div∼5 V/div（1 MΩ）、2 mV/div∼1 V/div（50 Ω）

最大入力 CATⅠ300 Vrms、400 Vpk、トランジェント電圧1.6 kVpk

CATⅡ100 Vrms、400 Vpk

10073C 10：1プローブ使用時：CATⅠ500 Vpk、CATⅡ400 Vpk オフセット・レンジ ±5 V（レンジ＜10 mV/div）±20 V（レンジ10 mV/div∼200 mV/div）

±75 V（レンジ＞200 mV/div） ダイナミック・レンジ ±8 div 入力インピーダンス 1 MΩ±1 ％、並列容量14 pFまたは50 Ω±1.5 ％、選択可能 カップリング AC、DC 帯域幅リミット 25 MHz、選択可能 チャネル間アイソレーション DC∼最大帯域幅:＞40 dB 標準プローブ 10073C、各オシロスコープ・チャネルに標準で付属（1165Aプローブはオプション） プローブID 自動プローブ・センスおよびAutoProbeインタフェース AgilentおよびTektronix社準拠のパッシブ・プローブ・センス * 保証された仕様を示します。その他の仕様は代表値です。仕様は、30分のウォームアップ後、ファームウェア校正温度から ±10 ℃の範囲で有効です。

性能特性

（続き）

垂直軸：オシロスコープ・チャネル（続き） ESD許容値 ±2 kV p-pノイズ MSO/DSO701xA：フル・スケールの0.50 ％または300 μVのどちらか大きい方 MSO/DSO703xA：フル・スケールの0.50 ％または300 μVのどちらか大きい方 MSO/DSO705xA：フル・スケールの0.50 ％または360 μVのどちらか大きい方 MSO/DSO710xA：フル・スケールの0.65 ％または360 μVのどちらか大きい方 DC垂直利得確度*1 _{±2.0 ％、フル・スケール} DC垂直オフセット確度 ≦200 mV/div：±0.1 div±2.0 mV±（オフセット値の0.5 ％）、 ＞200 mV/div：±0.1 div±2.0 mV±（オフセット値の1.5 ％） シングル・カーソル確度1 _{±｛DC垂直利得確度＋DC垂直オフセット確度＋フル・スケールの0.2 ％（∼1/2 LSB）｝} 例：50 mVの信号の場合、オシロスコープを10 mV/div（80 mVフル・スケール）、5 mVオフセットに設定すると、 確度＝±｛2.0 ％（80 mV）＋0.1（10 mV）＋2.0 mV＋0.5 ％（5 mV）＋0.2 ％（80 mV）｝＝ ±4.785 mV デュアル・カーソル確度*1 _{±｛DC垂直利得確度＋フル・スケールの0.4 ％（∼1 LSB）｝} 例：50 mVの信号の場合、オシロスコープを10 mV/div（80 mVフル・スケール）、5 mVオフセットに設定すると、 確度＝±｛2.0 ％（80 mV）＋0.4 ％（80 mV）｝＝ ±1.92 mV * 保証された仕様を示します。その他の仕様は代表値です。仕様は、30分のウォームアップ後、ファームウェア校正温度から ±10 ℃の範囲で有効です。

1 2 mV/divは、350 MHz∼1 GHzモデルの4 mV/div設定を拡大したものです。垂直軸確度の計算では、2 mV/divの感度設定に対して32 mVのフル・スケールを使用してください。

垂直軸：デジタル・チャネル（MSOまたはMSOにアップグレード済みのDSO）

チャネル数 16個のロジック・タイミング・チャネル（ラベルD15∼D0） しきい値グループ ポッド1：D7 - D0 ポッド2：D15 - D8 しきい値選択 TTL、CMOS、ECL、ユーザ定義可能（ポッドごとに選択可能） ユーザ定義しきい値レンジ ±8.0 V、10 mVステップ 最大入力電圧 ±40 VピークCATⅠ；トランジェント電圧800 Vpk しきい値確度* ±（100 mV＋しきい値設定の3 ％） 入力ダイナミック・レンジ しきい値を中心に±10 V 最小入力電圧振動 500 mV p-p 入力容量 約 8 pF、フライング・リード使用 入力抵抗 100 kΩ±2 ％、プローブ先端 チャネル間スキュー 2 ns（代表値）、3 ns（最大値） * 保証された仕様を示します。その他の仕様は代表値です。仕様は、30分のウォームアップ後、ファームウェア校正温度から ±10 ℃の範囲で有効です。

性能特性

（続き）

水平軸

レンジ MSO/DSO701xA：2 ns/div∼50 s/div MSO/DSO703xA：2 ns/div∼50 s/div MSO/DSO705xA：1 ns/div∼50 s/div MSO/DSO710xA：500 ps/div∼50 s/div

分解能 2.5 ps タイムスケール確度* ≦±（15＋2*（測定器の経年変化））ppm バーニア オフ時は1-2-5ステップ、オン時は大目盛りの間で25ステップ 遅延範囲 プリトリガ（負の遅延）：1画面幅または1 msのどちらか大きい方 ポストトリガ（正の遅延）：1∼500 s アナログ・Δt確度 同一チャネル：±（読み値の0.0015 ％）±（画面幅の0.1 ％）±20 ps チャネル間：±（読み値の0.0015 ％）±（画面幅の0.1 ％）±40 ps 同一チャネルの例（MSO/DSO705xA）： パルス幅10 μsの信号に対してオシロスコープを5 μs/divに設定した場合（画面幅50 μs）、 Δt確度＝±｛0.0015 ％（10 μs）＋0.1 ％（50 μs）＋20 ps｝＝50.17 ns ロジック・Δt確度 同一チャネル：±（読み値の0.005 ％）±（画面幅の0.1 ％）±（1ロジック・サンプル周期、1 ns） チャネル間：±（読み値の0.005 ％）±（画面幅の0.1 ％）±（1ロジック・サンプル周期）± チャネル間スキュー 同一チャネルの例： パルス幅10μsの信号に対してオシロスコープを5 μs/divに設定した場合（画面幅50 μs）、 Δt確度＝±｛0.005 ％（10 μs）＋0.1 ％（50 μs）＋1 ns｝＝51.5 ns モード メイン、ズーム、ロール、XY、セグメント（オプション） XY 帯域幅：最大帯域幅 位相誤差@ 1 MHz：＜0.5° Zブランキング：1.4 Vブランク（MSO/DSO7xx2Aで外部トリガ、MSO/DSO7xx4Aでチャネル4を 使用した場合） 基準位置 左、中央、右 セグメント・メモリの 8 μ（トリガ・イベント間の最小時間）s 再アーム時間 トリガ ソース MSO7xx2A：チャネル1、2、ライン、外部、D15 - D0 DSO7xx2A：チャネル1、2、ライン、外部 MSO7xx4A：チャネル1、2、3、4、ライン、外部、D15 - D0 DSO7xx4A：チャネル1、2、3、4、ライン、外部 モード 自動、ノーマル（トリガ）、シングル ホールドオフ時間 ∼60 ns∼10 s トリガ・ジッタ 15 ps rms * 保証された仕様を示します。仕様は、30分間のウォームアップ後、ファームウェア校正時の温度 ±10 ℃に適用されます。

性能特性

（続き）

トリガ（続き）

選択 エッジ、パルス幅、パターン、TV、持続時間、シーケンス、CAN、LIN、FlexRay、USB、I2_C、SPI、 N番目のエッジ・バースト、RS-232（オプション232） エッジ 任意のソースの立ち上がり、立ち下がり、交互またはどちらかのエッジでトリガ パターン ハイ／ロー／ドント・ケアのパターン、または立ち上がりまたは立ち下がりエッジでトリガ （任意のアナログおよびデジタル・チャネル）、ただしパターンの認識には最低2 ns必要。 オシロスコープ・チャネルのハイ／ロー・レベルはそのチャネルのトリガ・レベルで定義。ロジック・チャネルの トリガ・レベルはポッド（0 - 7または8 - 15）のしきい値により定義 パルス幅 正または負のパルスが任意のソース・チャネルで指定レンジ以下、以上、または範囲内でトリガ 最小パルス幅設定： 5 ns（MSO/DSO701xA/703xAオシロスコープ・チャネル） 2 ns（MSO/DSO705xA/710xAオシロスコープ・チャネル）

2 ns（MSO7000シリーズまたはMSOにアップグレード済みのDSO7000シリーズのロジック・ チャネル）

最大パルス幅設定： 10 s

TV 任意のオシロスコープ・チャネルで、HDTV/EDTV、NTSC、PAL、PAL-M、SECAMの放送規格を含むほとんどの

アナログ・プログレッシブ／インタレース走査方式のビデオ規格でトリガ。正または負の同期パルス極性を選択可能。 サポートされているモードには、フィールド1、フィールド2、すべてのフィールド、すべてのライン、または フィールド内の任意のラインを含む。TVトリガ感度：同期信号の0.5 div。トリガのホールドオフ時間はハーフ・ フィールド・ステップで調整可能。 シーケンス イベントAでアーム、イベントBでトリガ（パターン上のエッジ）、オプションでイベントCまたは時間遅延での リセット

CAN CAN（Controller Area Network）バージョン2.0Aおよび2.0B信号でトリガ。SOF（Start of Frame）ビットでトリガ（標準）。 N5424Aは、リモート・フレームID（RTR）、データ・フレームID（∼RTR）、リモート／データ・フレームID、

データ・フレームIDおよびデータ、エラー・フレーム、すべてのエラー、肯定応答エラー、オーバロード・

フレームでのトリガをサポート。

LIN メッセージ・フレームの開始でのLIN（Local Interconnect Network）同期ブレークでトリガ（標準）。 N5424Aは、フレームIDでのトリガをサポート。

FlexRay N5432AはFlexRayフレームIDまたはタイム・スロット、特定のエラー条件でのトリガをサポート。

サイクルベースおよび繰り返しサイクル・フィルタリングを使用可能

USB 差動USBデータ・ライン上のUSBのStart of Packet、End of Packet、Reset Complete、Enter Suspend、 またはExit Suspendでトリガ。USB Low SpeedとFull Speedをサポート。

I2_{C I}2_{C（Inter-ICバス）シリアル・プロトコルのスタート／ストップ条件、またはアドレス値またはデータ値、あるいは}

その両方を持つユーザ定義フレームでトリガ。また、肯定応答の欠落、肯定応答のないアドレス、再スタート、 EEPROMリード、10ビット・ライトでトリガ。

SPI 特定のフレーミング周期中にSPI（Serial Protocol Interface）データ・パターンでトリガ。

正と負のチップ選択フレーミング、およびクロック・アイドル・フレーミング、フレームあたりのユーザ指定 ビット数をサポート。 RS-232/UART バス・トラフィックの手動でのデコードが不要。このアプリケーションでは、オシロスコープまたはデジタル・ チャネルで捕捉されたデータを使用して、RS-232シリアル・バスで送信された情報を簡単に表示可能。送信／受信 ラインをリアルタイムにデコード。RS-232/UART条件でのトリガも可能。 持続時間 マルチチャネル・パターンの持続時間が指定値より短い場合、長い場合、長い場合（タイムアウト付き）、時間値の 範囲内または範囲外でトリガ。  最小持続時間設定：2 ns  最大持続時間設定：10 s N番目のエッジ・ 指定したアイドル時間後に発生したバーストのN番目のエッジでトリガ。最大エッジ・カウント：65,536。 バースト

性能特性

（続き）

トリガ（続き） オートスケール アクティブなすべてのオシロスコープおよびロジック（7000シリーズMSOの場合）を検出して表示、番号が最大の チャネルのエッジ・トリガ・モードの設定、オシロスコープ・チャネルの垂直軸感度とロジック・チャネルの しきい値の設定、約1.8周期を表示するためのタイム・ベースの設定。最小電圧＞10 mVpp、0.5 ％のデューティ・ サイクル、最小周波数＞50 Hzであることが必要。 オシロスコープ・チャネルのトリガ レンジ（内部） ±6 div（画面中央から）

感度* ＜10 mV/div：1 divまたは5 mVの大きい方、≧10 mV/div：0.6 div カップリング AC（MSO/DSO701xA/703xA/705xA/710xAでは約10 Hz、

DC、ノイズ除去、HF除去、LF除去（約50 kHz）

デジタル（D15 - D0）チャネル・トリガ（MSO7000シリーズまたはMSOにアップグレードしたDSO7000シリーズ） しきい値レンジ（ユーザ定義） ±8.0 V、10 mVステップ

しきい値確度 ±（100 mV＋しきい値設定の3 ％）

定義済みしきい値 TTL＝1.4 V、CMOS＝2.5 V、ECL＝−1.3 V

外部（EXT）トリガ MSO/DSO7xx2A（2/2＋16チャネル・モデル） MSO/DSO7xx4A（4/4＋16チャネル・モデル）

入力インピーダンス 1 MΩ±3 ％、並列容量14 pFまたは50 Ω 2.14 kΩ±5 ％ 最大入力 CATⅠ300 Vrms、400 Vpk、CATⅡ100 Vrms、400 Vpk ±15 V 10073C 10：1プローブ使用時：CATⅠ500 Vpk、CATⅡ400 Vpk 5 Vrms（50 Ω入力） レンジ DC結合：トリガ・レベル±1 Vおよび ±8 V ±5 V 感度 ±1 Vのレンジ設定の場合： DC∼500 MHz：500 mV DC∼100 MHz、100 mV： ±8 Vのレンジ設定の場合： DC∼100 MHz、250 mV：  ＞100 MHz∼オシロスコープの帯域幅：500 mV カップリング AC（約3.5 Hz）、DC、ノイズ除去、HF除去、LF除去（約50 kHz） プローブID 自動プローブ・センスおよびAutoProbeインタフェース AgilentおよびTektronix互換パッシブ・プローブ・センス * 保証された仕様を示します。その他の仕様は代表値です。仕様は、30分のウォームアップ後、ファームウェア校正温度から ±10 ℃の範囲で有効です。

性能特性

（続き）

ディスプレイ・システム ディスプレイ 12.1インチ（255 mm×184 mm）カラーTFT LCD オシロスコープ・チャネルの リアルタイムモードで最大100,000波形/s スループット 解像度 XGA−縦768×横1024ポイント（画面エリア）； 縦640×横1000ポイント（波形エリア） 256レベルの輝度階調 コントロール フロント・パネルの波形輝度。ベクタのオン／オフ、無限残光表示のオン／オフ 8×10グリッド（輝度コントロール付き） オンラインヘルプ・システム キーまたはソフトキーを押すことにより、そのキーに関するヘルプを表示。 英語、ドイツ語、フランス語、ロシア語、日本語、繁体字中国語、簡体字中国語、韓国語、スペイン語、 ポルトガル語、イタリア語の11言語のサポート リアルタイム・クロック 時間および日付（ユーザ調整可能） 測定機能 自動測定 測定値を常に更新。カーソルは最後の測定をトラッキング。 最大4つの測定を画面に同時表示可能。 電圧 p-p、最大値、最小値、平均値、振幅、トップ、ベース、オーバシュート、プリシュート、RMS、 （オシロスコープ・チャネルのみ） 標準偏差（AC RMS）、比（dB） 時間 周波数、周期、＋パルス幅、−パルス幅、デューティ・サイクルを任意のチャネルで測定可能。 立ち上がり時間、立ち下がり時間、Y軸最大値のX（最大電圧の時間）、Y軸最小値のX（最小電圧の時間）、遅延、 位相を測定可能（オシロスコープ・チャネルのみ）。 カウンタ 任意のチャネル用の内蔵5桁周波数カウンタ。オシロスコープの帯域幅（最大1 GHz）までカウント。 カウンタ分解能は、外部10 MHz基準を使用する場合は、8桁まで向上可能 しきい値定義 ％と絶対値により変更可能。時間測定のデフォルト値は10 ％、50 ％、90 ％ カーソル 水平軸（X、ΔX、1/ΔX）および垂直軸（Y、ΔY）の読み値に手動または自動で配置。 トラッキング・カーソルは、手動による方法よりも便利なカーソル配置モードです。 カーソル・トラッキングをオンにした場合は、カーソルのX軸位置を変更すると、Y軸のカーソルは対応する Y軸（電圧、電流など）値をトラッキングします。さらに、ロジックまたはオシロスコープ・チャネルを2進値 または16進値で表示できます。 波形演算 （fg（t）） g （t）：｛1、2、3、4、1−2、1＋2、3−4、3＋4、3×4｝ f （t）：｛1−2、1＋2、1×2、3−4、3＋4、3×4、FFT（g（t））、微分d/dt g（t）、積分∫g（t）dt、平方根√g（t）｝ ここで、1、2、3、4はアナログ・チャネル1、2、3、4を表します 注記：チャネル3と4はMSO/DSO7xx4Aモデルでのみ使用可能 統計測定 平均値、最小値、最大値、標準偏差、カウントなどの、オンにした測定の統計データ

性能特性

（続き）

FFT ポイント 1000ポイント固定 FFTのソース 1、2、1＋2、1−2、1×2、MSO/DSO7xx4A：3、4、3＋4、3−4、3×4。 ここで、1、2、3、4はアナログ入力チャネル1、2、3、4を表します ウィンドウ 方形、フラットトップ、ハニング、ブラックマン・ハリス ノイズ・フロア −50∼−90 dB、アベレージング回数に依存 振幅 dBV、dBm単位で表示（50 Ω） 周波数分解能 0.05 /（時間/div） 最大周波数 50 /（時間/div） ストレージ セーブ／リコール（不揮発性） 10個のセットアップおよびトレースをセーブ／リコール可能（内部不揮発性メモリ使用）。 オプションのセキュア環境モードでは、セットアップおよびトレースを内部の揮発性メモリにセーブ、電源を切ると データ消去。NISPOM第8章の要件に準拠。 ストレージの種類とフォーマット フロントおよびリア・パネルにUSB 1.1ホスト・ポート 画像フォーマット：BMP（8ビット）、BMP（24ビット）、PNG（24ビット） データ・フォーマット：XおよびY（時間／電圧）値はCSVフォーマット、ASCII XYおよびバイナリ・フォーマット、 .alb（PCでのオフライン表示用） トレース／セットアップ形式：リコール I/O

標準ポート USB 2.0 high speedデバイス・ポート、2個のUSB 1.1ホスト・ポート、10/100-BaseT LAN、XGAビデオ出力 最大転送レート USB（USBTMC-USB488）：3.5 Mバイト/s 100 Mbps LAN（TCP/IP）：1 Mバイト/s USBのサポート・プリンタ 現在サポートしているプリンタについては、www.agilent.co.jp/find/InfiniiVision-printersをご覧ください。 一般特性 寸法 45.4 cm（幅）×29.8 cm（高さ）×22 cm（奥行）（足を伸ばし、フロント・カバーを付けた場合） 45.4 cm（幅）×27.7 cm（高さ）×17.3 cm（奥行）（足を縮め、フロント・カバーを付けた場合） 質量 正味：5.9 kg、出荷時：9.3 kg プローブ・コンプ出力 周波数：∼1.2 kHz、振幅：∼2.5 V

性能特性

（続き）

一般特性（続き） トリガ出力 トリガの選択時（遅延 約17 ns）  高インピーダンス：0∼5 V  50 Ω： 0∼2.5 V ソース周波数またはソース周波数/8の選択時  高インピーダンス：0∼580 mV  50 Ω： 0∼290 mV 最大周波数出力： 350 MHz（ソース周波数モード、50 Ω 終端時） 125 MHz（ソース周波数/8モード、50 Ω 終端時） 10 MHz基準入力／出力 TTL出力、180 mV∼1 V振幅、0∼2 Vオフセット Kensingtonロック リア・パネル上のセキュリティ用コネクタ AC電源ライン要件 電源電圧範囲 100∼120 V、50/60/400 Hz。100∼240 V、50/60 Hz自動切換 電源周波数 50/60 Hz、100-240 VAC。440 Hz、100∼120 Vac 消費電力 120 W（最大） 環境特性 周囲温度 動作時：−10 ℃∼＋55 ℃、保管時：−40 ℃∼＋70 ℃ 湿度 動作時：相対湿度95 ％（40 ℃、24時間）、保管時：相対湿度90 ％（65 ℃、24時間） 高度 動作時：4,570 m以下、保管時：15,244 m以下 振動 AgilentクラスB1およびMIL-PRF-28800F、クラス3ランダム 衝撃 AgilentクラスB1およびMIL-PRF-28800F、クラス3ランダム、（動作時30 G、1/2サイン、11 msの持続時間、 主軸に沿って衝撃3回／軸、合計衝撃18回） 汚染度2 通常は乾燥した非導電性の汚染物のみが発生。 結露による一過性の導電性物質が発生することもある。 動作ノイズ（代表値） 測定器のフロントで30 dBa、測定器のリアで35 dBa 屋内使用 屋内使用の場合のみの定格。 その他 測定カテゴリ CATⅠ 規制情報 安全規格IEC 61010-1：2001 / EN 61010-1：2001 カナダ：CSA C22.2 No. 1010.1：1992 UL 61010B-1：2003

補足情報 本製品は、Low Voltage Directive 73/23/EECおよびEMC Directive 89/336/EECに適合し、これに従ってCEマーキングが 付いています。

オーダ情報

モデル 帯域幅 サンプリング・レート メモリ長 オシロスコープ・チャネル デジタル・チャネル DSO7012A 100 MHz 2 Gサンプル/s 8 Mポイント 2 DSO7014A 100 MHz 2 Gサンプル/s 8 Mポイント 4 MSO7012A 100 MHz 2 Gサンプル/s 8 Mポイント 2 16 MSO7014A 100 MHz 2 Gサンプル/s 8 Mポイント 4 16 DSO7032A 350 MHz 2 Gサンプル/s 8 Mポイント 2 DSO7034A 350 MHz 2 Gサンプル/s 8 Mポイント 4 MSO7032A 350 MHz 2 Gサンプル/s 8 Mポイント 2 16 MSO7034A 350 MHz 2 Gサンプル/s 8 Mポイント 4 16 DSO7052A 500 MHz 4 Gサンプル/s 8 Mポイント 2 DSO7054A 500 MHz 4 Gサンプル/s 8 Mポイント 4 MSO7052A 500 MHz 4 Gサンプル/s 8 Mポイント 2 16 MSO7054A 500 MHz 4 Gサンプル/s 8 Mポイント 4 16 DSO7104A 1 GHz 4 Gサンプル/s 8 Mポイント 4 MSO7104A 1 GHz 4 Gサンプル/s 8 Mポイント 4 16 付属アクセサリ： モデル番号 DSO70xxA MSO70xxA 10073Cまたは1165A 10：1ディバイダ・パッシブ・プローブ（各オシロスコープ・チャネル） ● ● 16チャネル・フライング・リード・セット・ロジック・プローブ（各8チャネルの2個のポッド） ● 54695-62301プローブ・アクセサリ・ポーチ ● ● オンライン・ヘルプ言語（英語、フランス語、ドイツ語、ロシア語、簡体字中国語、 ● ● 中国語、韓国語、スペイン語、ポルトガル語、日本語、イタリア語） インタフェース言語サポート GUIメニュー：英語、簡体字中国語、繁体字中国語、韓国語、日本語 ● ● キー／ノブ・オーバレイ：英語、簡体字中国語、繁体字中国語、日本語 印刷版ユーザーズ・ガイド（英語用のオプションＡＢＡ、簡体字中国語用のオプションAB2、 ● ● 日本語用のオプションABJ） ドキュメントCD ● ● （プログラマーズ・リファレンス・ガイド、ユーザ・ガイド、サービス・ガイドのPDF） Agilent I/Oライブラリ・スイート15.0 ● ● 各国用電源ケーブル ● ● フロント・パネル・カバー ● ● 注記：IntuiLinkデータ・キャプチャ・ソフトウェアは、www.agilent.co.jp/find/intuilinkから無料で入手できます。

オーダ情報

（続き）

オプション

製品 概要

DSOからMSOへの DSO701xAにはN2741A アップグレード* DSO703xAにはN2735A DSO705xAにはN2736A DSO710xAにはN2737A

SEC セキュア環境モード：NISPOM（National Industrial Security Program Operating Manual）第8章の要件に準拠 （新規購入の工場インストールのみ） A6J ANSI Z540準拠校正 *54620-68701ロジック・ケーブル・キット、ラベル、MSO機能をアクティブにするためのアップグレード・ライセンスが付属します。5分以内にインストールできます。 シリアル・データ解析アプリケーション オプション番号： オプション番号：工場インストール 概要 ユーザ・インストール

N5424A AMS CAN/LIN車載用トリガ／デコード

（4/4＋16チャネル・モデルのみ） N5423A LSS I2_{C/SPIシリアル・デコード・オプション} （4/4＋16チャネル・モデルのみ） N5432A FRS FlexRay車載用トリガ／デコード （4＋16チャネル・モデルのみ、VPT1000が必要） N5457A 232 RS-232/UARTトリガ／デコード （4および4＋16チャネル・モデルのみ） ユーザ・インストール PCアプリケーション 概要

N5406A Xilinx用FPGAダイナミック・プローブ（MSOモデルのみ）

N5434A Altera用FPGAダイナミック・プローブ（MSOモデルのみ）

B4610A PCでのオフライン表示／解析 U1881A 電源測定アプリケーション その他 オプション番号： オプション番号：工場インストール 概要 ユーザ・インストール N5454A SGM セグメント・メモリ N5455A LMT マスク・リミット・テスト N5466A InfiniiVision機能のアップグレード アクセサリ 製品番号 概要 N2733A 7000シリーズ・オシロスコープ用ソフト・キャリング・ケース N2732A 7000シリーズ・オシロスコープ用ラックマウント・キット

GemStar 5000 Agilent InfiniiVision 7000シリーズ用にカスタマイズされた発泡成形付きのトランジット・ケースがGemStar Mfg. （www.gemstarmfg.com）から入手できます。
