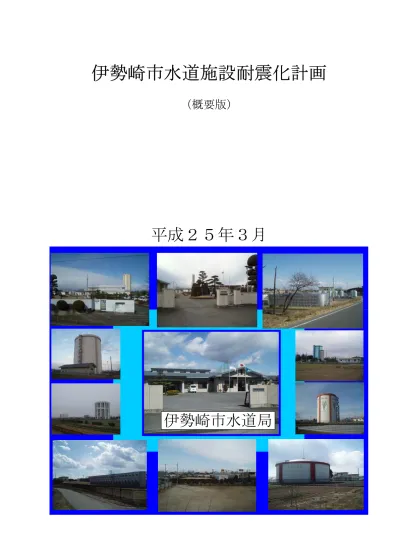

伊勢崎市水道施設耐震化計画

（概要版）

平成２５年３月

伊勢 崎市水道施設 耐震化計画の概 要

平 成 25 年 3 月 1． 耐 震 化 計 画 策 定 の 目 的 水 道 施 設 に お け る 耐 震 化 は 、 平 成 16 年 6 月 に 厚 生 労 働 省 か ら 公 表 さ れ た 水 道 ビ ジ ョ ン に お い て 、 今 や 水 道 は 国 民 生 活 や 産 業 活 動 に と っ て 欠 く こ と の で き な い も の で あ る こ と か ら 、 「 災 害 対 策 等 の 充 実 」 を 主 要 施 策 の 一 つ と し て 位 置 づ け 、 基 幹 施 設 の 耐 震 化 率 100％ 、 基 幹 管 路 の 耐 震 化 率 100％ 等 の 施 策 目 標 を 設 定 し て い ま す 。 こ の こ と か ら 、伊 勢 崎 市 水 道 事 業 も「 水 道 の 耐 震 化 計 画 等 策 定 指 針 」（ 平 成 20.3 厚 生 労 働 省 ） に 基 づ き 、 地 震 の 際 に 水 道 が 最 低 限 保 有 す べ き 機 能 を 確 保 す る た め の 施 設 の 耐 震 化 及 び 水 道 の バ ッ ク ア ッ プ 施 策 等 の 防 災 ・ 減 災 対 策 等 、 伊 勢 崎 市 に お け る 地 域 特 性 に 応 じ た 耐 震 化 計 画 を 策 定 し て 、 災 害 に 強 く 、 安 定 し た 供 給 可 能 な 水 道 施 設 と す べ く 、 ソ フ ト 面 も 含 め 整 備 し て い く こ と が 求 め ら れ ま す 。 し か し 、 水 道 施 設 の 耐 震 化 に は 相 当 な 投 資 が 必 要 と な り 、 ま た 長 い 年 月 に わ た っ て 事 業 を 実 施 し て い か な け れ ば な ら な い た め 、 計 画 的 に 行 う こ と が 必 要 で す 。 こ の こ と か ら 、 短 期 ・ 中 期 ・ 長 期 に 分 け て 目 標 を 設 定 し 、 大 規 模 な 地 震 に よ っ て 被 災 し た 場 合 で あ っ て も 、 で き る 限 り 速 や か に 復 旧 す る こ と を 目 指 し 、 ま た 復 旧 ま で の 期 間 に お い て も 段 階 的 に 応 急 給 水 量 を 増 加 さ せ 、 住 民 の 生 命 、 生 活 の 維 持 を 図 る も の と し ま す 。 さ ら に 、 設 定 し た 目 標 に 対 す る 事 業 の 進 捗 度 を 継 続 的 に 評 価 し て い き ま す 。

－ 2 － ２ ．基 本 事 項 2-1 想 定 地 震 の 断 層 東 日 本 大 震 災 を 受 け て 県 は 地 震 被 害 想 定 の 見 直 し を 行 い 、 地 震 の 規 模 を 従 来 よ り も 引 き 上 げ 、さ ら に 想 定 さ れ る 震 源 に つ い て も 群 馬 県 内 に あ る 3 つ の 断 層 を 新 た に 想 定 震 源 と し ま し た 。 想 定 地 震 の 断 層 は 、 群 馬 県 地 震 被 害 想 定 調 査 報 告 書 （ 平 成 24 年 6 月 ） に よ り 、 関 東 平 野 北 西 縁 断 層 帯 主 部 、 太 田 断 層 、 片 品 川 左 岸 断 層 と し 、 こ れ ら の 地 震 規 模 等 に よ り 被 害 予 測 を 行 い ま す 。 想 定 地 震 の 断 層 と 地 震 規 模 断 層 名 関 東 平 野 北 西 縁 断 層 帯 主 部 太 田 断 層 片 品 川 左 岸 断 層 地 震 規 模 (M) 8.1 7.1 7.0 断 層 走 向 (°) 121 154.8 16.8 断 層 の 長 さ (㎞ ) 82 24 20 断 層 の 幅 (㎞ ) 20 18 18 断 層 の 深 さ (㎞ ) 5 2 2 水 道 施 設 の 耐 震 設 計 を 行 う と き に 用 い ら れ る 地 震 強 度 に は 、レ ベ ル 1 地 震 動 と レ ベ ル 2 地 震 動 の 二 通 り が あ り ま す 。レ ベ ル 1 地 震 動 は 従 来 か ら 構 造 計 算 に 用 い ら れ て き た 地 震 動 に 相 当 し 、 対 象 と な る 構 造 物 の 供 用 期 間 中 に 1～ 2 回 発 生 す る レ ベ ル の 地 震 動 で す 。 ま た 、 レ ベ ル 2 地 震 動 は 供 用 期 間 中 に 発 生 す る 確 率 は 低 い が 、直 下 型 地 震 ま た は 海 溝 型 巨 大 地 震 に 起 因 す る 高 い レ ベ ル の 地 震 動 で す 。 こ の 計 画 で 想 定 す る 地 震 規 模 は 「 レ ベ ル 2 地 震 動 」 と し ま す 。 な お 、 地 震 規 模 の 一 番 大 き い 関 東 平 野 北 西 縁 断 層 帯 主 部 の 地 震 発 生 確 率 は 30 年 後 ま で 0～ 0.008％ 、50 年 後 ま で 0～ 0.01％ 、 100 年 後 ま で 0～ 0.03％ と か な り 低 い と 想 定 さ れ て い ま す 。 2-2 水 道 施 設 の 被 害 予 測 現 在 の 水 道 施 設 で 、 想 定 す る 直 下 型 大 規 模 地 震 が 発 生 し た 場 合 に 受 け る 被 害 予 測 は 「 レ ベ ル 2 地 震 動 」 に お け る 発 生 予 測 で す 。 レ ベ ル 1 地 震 動 の 地 震 で も 一 部 老 朽 化 の 著 し い 構 築 物 や 管 路 の 被 害 発 生 は 予 測 さ れ ま す が 、 レ ベ ル 2 地 震 動 に つ い て は 次 の と お り で す 。 (1) 水 源 （ 深 井 戸 ） 施 設 · 鋼 製 ケ ー シ ン グ 構 造 の 深 井 戸 は 構 造 上 概 ね 安 全 で す 。 · 耐 震 性 が 低 い の は 可 撓 管 が な い こ と と 、 老 朽 化 で す 。

(2) 主 要 な 水 槽 構 造 物 （ ポ ン プ 槽 、 配 水 池 ） · 鉄 筋 コ ン ク リ ー ト 構 造 物 は 現 在 の 耐 震 指 針 以 前 に 築 造 さ れ た た め 、 十 分 な 耐 震 強 度 を 有 し て お ら ず 、 耐 震 診 断 が 必 要 な 施 設 が 16 施 設 あ り 、 診 断 結 果 に よ り 耐 震 補 強 が 必 要 と な り ま す 。 · PC 構 造 物 （ 配 水 池 、 配 水 塔 等 ） の 多 く は 現 在 の 耐 震 指 針 に よ り 築 造 さ れ 、 耐 震 診 断 を 行 っ て お り 、 竜 宮 浄 水 場 の 調 整 塔 以 外 は 安 全 で す 。 · ス テ ン レ ス 構 造 物 は 現 在 の 耐 震 指 針 に よ り 築 造 さ れ た も の で 安 全 で す 。 · 以 上 の 結 果 、 被 害 が 想 定 さ れ る 既 設 の 水 槽 構 造 物 は 、 鉄 筋 コ ン ク リ ー ト 構 造 物 と PC 構 造 の 調 整 塔 で す 。 ※ 廃 止 計 画 構 造 物 を 除 く 。 (3) 主 要 な 建 築 構 造 物 · 昭 和 56 年 以 前 に 築 造 さ れ た 建 築 物 は 耐 震 構 造 で な く 、 阪 神 ・ 淡 路 大 震 災 で は こ の 年 代 以 前 に 築 造 さ れ た 建 築 物 に 被 害 が 集 中 し ま し た 。 · 被 害 が 想 定 さ れ る 建 築 構 造 物 は 、耐 震 診 断 を 必 要 と す る 7 棟 と 耐 震 診 断 の 結 果 耐 震 補 強 が 必 要 な 2 棟 で す 。 ※ 廃 止 計 画 構 造 物 及 び 用 途 変 更 に よ り 重 要 度 が 低 下 し た 構 造 物 を 除 く 。 2-3 管 路 の 被 害 予 測 管 路 の 被 害 予 測 は 、 関 東 平 野 北 西 縁 断 層 帯 主 部 地 震 、 太 田 断 層 地 震 及 び 片 品 川 左 岸 断 層 地 震 を 想 定 し た 3 つ の ケ ー ス に つ い て 行 い ま し た 。 管 路 の 被 害 は 関 東 平 野 北 西 縁 断 層 帯 主 部 地 震 で 最 も 大 き く な り 、 被 害 件 数 は 679 件 と 予 測 さ れ 、片 品 川 左 岸 断 層 地 震 で は 地 表 最 大 速 度 が 小 さ い（ 地 表 最 大 速 度 ≦15） た め 、 被 害 件 数 は ゼ ロ と 予 測 さ れ ま す 。 想 定 断 層 地 震 別 被 害 予 測 想 定 断 層 地 震 対 象 管 路 長_{(㎞ )} 被 害 予 測 件 数_{(件 )} 管 路 平 均被 害 率 (件 /㎞ ) 備 考 関 東 平 野 北 西 縁 断 層 帯 主 部 地 震 1,255.6 679 0.541 太 田 断 層 地 震 1,255.6 554 0.441 片 品 川 左 岸 断 層 地 震 1,255.6 0 0 管 路 復 旧 に 要 す る 労 力 は 、 被 害 が 最 も 大 き い 関 東 平 野 北 西 縁 断 層 帯 主 部 地 震 で 復 旧 日 数 を 30 日 と す れ ば 、 1 日 当 り 約 400 人 の 投 入 が 必 要 と 考 え ら れ ま す 。 1 日 当 り 投 入 人 数 (人 ) ＝ 被 害 予 測 件 数 (件 )÷1 人 1 日 当 り 処 理 能 力 (件 /人 ･日 )÷復 旧 日 数 (日 ) ＝ 679 件 ÷0.0568 件 /人 ･日 ÷30 日 ＝ 398 人 ≒ 400 人

－ 4 － 2-4 耐 震 化 の 目 標 に つ い て 耐 震 化 の 目 標 は 下 記 の と お り と し ま す 。 ＜ 応 急 復 旧 期 間 ＞ 応 急 復 旧 期 間 は 、 被 災 者 の 不 安 感 の 軽 減 、 生 活 の 安 定 を 考 慮 し て 、 可 能 な 限 り 最 長 4 週 間 以 内 と す る こ と を 目 標 と す る 。 ＜ 応 急 給 水 ＞ 応 急 給 水 に つ い て は 、 応 急 復 旧 ま で の 期 間 に お い て 、 地 震 発 生 か ら の 経 過 日 数 ご と に 、 ① 目 標 水 量 ② 運 搬 距 離 を 定 め 、 応 急 給 水 拠 点 の 配 置 お よ び 応 急 給 水 量 の 確 保 を 図 る 。 伊 勢 崎 市 応 急 給 水 の 目 標 設 定 地震発生からの日数 目 標 水 量 市民の水の運搬距離 主 な 給 水 方 法 地震発生～3 日まで 3ℓ /人 ･日 概 ね 1 ㎞ 以 内 ・ 災 害 地 域 給 水 拠 点 か ら の 仮 設 給 水 ・ 耐 震 貯 水 槽 か ら の 仮 設 給 水 ・ 公 共 施 設 ､ 民 間 施 設 受 水 槽 か ら の 給 水 ・ 非 常 用 飲 料 水 、 給 水 車 に よ る 運 搬 給 水 4 日 ～ 10 日 ま で 20ℓ /人 ･日 概 ね500m 以 内 ・ 災 害 地 域 給 水 拠 点 か ら の 仮 設 給 水 ・ 緊 急 時 給 水 先 （ 避 難 地 等 ） か ら の 仮 設 給 水 ・ 重 要 管 路 か ら 消 火 栓 に よ る 仮 設 給 水 11 日 ～ 21 日 ま で 100ℓ /人 ･日 概 ね100m 以 内 ・ 重要管路からの各戸給水 ・ 配水支線からの仮設給水 22 日 ～ 28 日 ま で 被 災 前 給 水 量 (約 250ℓ /人 ･日 ) な し ・ 配水支線からの各戸給水 ・ 仮 配 管 か ら の 各 戸 給 水 注 1) 医 療 施 設 、災 害 対 策 本 部 拠 点 等 の 重 要 施 設 へ の 給 水 は 、地 震 発 生 直 後 か ら 確 保 す る 。 注 2) 4 日 ～ 10 日 ま で の 市 民 の 水 の 運 搬 距 離 は 、人 口 密 度 、可 能 な 運 搬 距 離 等 を 勘 案 し て 、 概 ね 500m 以 内 と す る 。 2-5 耐 震 化 計 画 の 内 容 と 構 成 耐 震 化 の 目 標 を 達 成 す る た め に 次 の こ と を 計 画 し ま す 。 (1) 構 造 物 、 管 路 の 耐 震 化 · 重 要 な 水 道 施 設 の 耐 震 化 の 計 画 ： 重 要 な 施 設 の 耐 震 診 断 を 行 い 、 必 要 な 施 設 に は 耐 震 補 強 を 行 う 。

· 老 朽 化 し た 管 路 や 地 震 に 弱 い 管 路 の 布 設 替 え ： 石 綿 セ メ ン ト 管 や 普 通 鋳 鉄 管 等 、 老 朽 管 路 や 地 震 に 弱 い 管 路 の 布 設 替 え を 計 画 的 に 実 施 す る 。（ 石 綿 セ メ ン ト 管 の 布 設 替 え は 平 成 27 年 度 に 完 了 す る 予 定 ） · 耐 震 管 路 へ の 布 設 替 え ： 導 水 管 ・ 送 水 管 の 耐 震 管 へ の 布 設 替 え を 行 い 、 取 水 ・ 送 水 を 確 保 す る 。 ： 災 害 重 要 施 設 （ 避 難 場 所 、 病 院 等 ） へ の 重 要 な 管 路 に つ い て も 、 耐 震 管 へ の 布 設 替 え を 行 い 、 給 水 を 確 保 す る 。 (2) 影 響 の 最 小 化 地 震 等 の 発 生 の 災 害 を 最 小 限 に 食 い 止 め る た め 、 次 の よ う な 、 ソ フ ト 面 と ハ ー ド 面 か ら 取 組 み を 行 い ま す 。 ＜ ソ フ ト 面 ＞ · 初 動 体 制 の マ ニ ュ ア ル 化 、 訓 練 ： 既 に 取 り 組 ん で い る 。 · 給 水 区 域 の 変 更 の マ ニ ュ ア ル 化 ： 今 後 検 討 ・ 作 成 に よ り 取 り 組 ん で い く 。 · 緊 急 時 給 水 地 点 の 住 民 へ の 周 知 、 徹 底 ： 災 害 地 域 給 水 拠 点 は 、 水 道 局 ホ ー ム ペ ー ジ に よ り 既 に 公 表 さ れ て い る 。 ： そ の 他 の 緊 急 時 給 水 拠 点 及 び 緊 急 時 初 期 給 水 地 点 は 今 後 取 り 組 ん で い く 。 · 緊 急 時 初 期 給 水 地 点 と し た 公 共 施 設 の 定 期 的 な 状 況 把 握 · 非 常 用 飲 料 水 給 水 場 所 の 維 持 管 理 ： 既 に 取 り 組 み さ れ て い る 。 （ 次 ペ ー ジ の 図 参 照 ） · 修 繕 材 料 の 入 手 体 制 の 確 立 ： 今 後 検 討 ・ 作 成 に よ り 取 り 組 ん で い く 。 ＜ ハ ー ド 面 ＞ · 非 常 用 飲 料 水 （ 自 動 給 水 分 配 装 置 ） の 確 保 及 び 分 散 化 ： 既 に 自 動 給 水 分 配 装 置 1 台 （ 1 分 間 に 500ml×50 袋 ～ 3ℓ ×8 袋 ） が 確 保 さ れ て い る 。 · 運 搬 に よ る 非 常 時 給 水 ： 給 水 車 （2 ㎥ ） 2 台 が 確 保 さ れ て お り 、 今 後 、 台 数 の 増 加 を 検 討 す る 。 · 消 火 栓 か ら の 仮 設 給 水 装 置 確 保 ： 既 に 8 台 確 保 。 今 後 装 置 数 を 増 や し て い く 。 · 修 繕 材 料 の 確 保 ： 今 後 検 討 ・ 確 保 に 努 め る 。 · 仮 設 給 水 ・ 配 水 管 材 料 の 確 保 ： 今 後 検 討 ・ 確 保 に 努 め る 。 · 消 毒 設 備 の 確 保 ： 現 在 災 害 地 域 給 水 拠 点 に お い て は 確 保 。 新 た な 災 害 地 域 給 水 拠 点 の 確 保 に 努 め る 。

赤堀磯配水場 赤堀西久保配水場 あずま浄水場 書上浄水場 波志江配水場 豊城水源地 堤西水源地 竜宮浄水場 広瀬浄水場 上泉配水場 伊勢崎市民の森公園給水場 柴水源地 下武士浄水場 第七水源地 第四水源地 ふちな配水場 52

-· 非 常 用 飲 料 水 給 水 場 所 の 耐 震 化 ： 今 後 、 耐 震 化 計 画 に よ り 耐 震 化 を 図 る 。 ま た 、 給 水 ポ ン プ ・ 発 電 機 の 更 新 を 計 画 的 に 実 施 す る 。 な お 、 主 要 な 設 備 の 電 力 バ ッ ク ア ッ プ に 対 し て 非 常 用 自 家 発 電 機 設 備 の 更 新 が 行 わ れ て お り 、水 道 施 設 の 集 中 管 理 整 備 も 継 続 的 に 実 施 さ れ て い ま す 。ま た 、 主 要 な 配 水 池 に は 緊 急 遮 断 弁 も 設 置 さ れ て い ま す 。

－ 7 － ３ ．耐 震 化 計 画 3-1 基 本 的 な 考 え 方 耐 震 化 事 業 に は 膨 大 な 費 用 と 長 期 の 時 間 を 要 す る た め 、 目 標 が 効 果 的 に 達 成 で き る よ う 、 次 の 優 先 順 位 を 設 け 計 画 的 に 実 施 し ま す 。 (1) 短 期 的 な 目 標 · レ ベ ル 1 地 震 動 で 無 被 害 と す る 。 · 被 災 に よ る 人 的 被 害 を 防 止 す る 。 · 管 路 は 被 害 発 生 率 の 高 い 管 種 （ 石 綿 セ メ ン ト 管 ・ 老 朽 管 等 ） を 耐 震 化 す る 。 (2) 中 期 的 な 目 標 · 想 定 さ れ る 地 震 に 対 し 、 基 幹 施 設 の 機 能 の 保 持 を 可 能 に す る 。 · K 形 継 手 を 使 用 し て い る が 、 耐 震 適 合 性 の な い 管 路 の あ る 地 区 の 重 要 な 幹 線 を 耐 震 化 す る 。 · CIP 管 及 び A 形 継 手 を 使 用 し て い る 管 路 で 、被 害 件 数 の 多 い 地 区 を 耐 震 化 す る 。 (3) 長 期 的 な 目 標 · レ ベ ル 2 地 震 動 に 対 し 、 軽 微 な 被 害 が 生 じ て も そ の 機 能 の 保 持 を 可 能 に す る 。 · 管 路 は す べ て の 重 要 な 幹 線 を 耐 震 化 す る 。 さ ら に 、 そ の 他 の 管 路 に つ い て も 耐 震 化 を 継 続 的 に 実 施 す る 。 当 面 は 、 短 期 的 な 目 標 の 中 で も 緊 急 性 の 高 い も の か ら 順 次 、 実 施 し て い く も の と し ま す 。

3-2 短期整備計画内容 地区 浄・配水場 施 設 名 竜 宮 浄 水 場 ・ 深 井 戸 改 修 改修 2井 ・ 導 水 管 耐 震 化 更 新 DIP(NS､GX)　φ150～450　2,414m ・ 第 1 着 水 井 耐 震 補 強 RC造り　2.20m×5.10m×3.00mH 中期まで継続 ・ 第 1 配 水 池 耐 震 補 強 RC造り　Ve=3,600㎥ 中期まで継続 ・ 送･配水ポンプ井耐震補強 RC造り　Ve=214.2㎥ 中期まで継続 ・ 調 整 塔 耐 震 補 強 PC造り　Ve=1,000㎥ ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ75～600　1系統目 中期まで継続 ・ 電 気 計 装 設 備 竜宮～書上・あずま 遠隔制御装置 緊急遮断弁動作改良 広 瀬 浄 水 場 ・ 深 井 戸 改 修 改修 1井　1号　掘り替え 1井 ・ 導 水 管 耐 震 化 更 新 DIP(NS､GX)　φ150～400　1,420m 中期まで継続 ・ ろ 過 機 設 備 改 修 №1　6,170㎥/日×1基 ・ 薬 品 注 入 設 備 更 新 次亜 ・ 配 水 ポ ン プ 設 備 配水ポンプ 2台(№5､6) ・ 電 気 計 装 設 備 改 良 No5.6配水ポンプ可変速　過少水弁制御 上 泉 配 水 場 ・ 電 気 計 装 設 備 改 修 プロセスコントローラ更新(長寿命化) 書 上 浄 水 場 ・ 深 井 戸 改 修 改修 1井 ・ ろ 過 機 設 備 改 修 №1 2,000㎥/日×1基 ・ 電 気 計 装 設 備 プロセスコントローラ更新 波 志 江 配 水 場 ・ 電 気 計 装 設 備 改 修 遠方監視制御通信方式変更　緊急遮断弁動作改良 伊 勢 崎 地 区 ・ 配 水 管 布 設 DCIP φ250　340m 既認可分 ・ 配 水 管 布 設 DCIP φ200　125m 既認可分 ・ 配 水 管 布 設 DCIP φ150　663m 既認可分 事 業 内 容 伊 　 　 勢 　 　 崎 　 　 地 　 　 区 緊急遮断弁動作改良　プロセスコントローラ更新(長寿命化)

地区 浄・配水場 施 設 名 事 業 内 容 境 下 武 士 浄 水 場 系 ・ 深 井 戸 改 修 改修 1井　1号　掘り替え 1井 ・ 導 水 管 耐 震 化 更 新 DIP(NS､GX)　φ150～400　3,002m ・ 薬 品 注 入 設 備 改 良 システム変更(水質対策) ・ ろ 過 機 設 備 改 修 1号 4,000㎥/日×1基　7号 2,500㎥/日×1基 ・ 原 水 流 入 配 管 改 良 白濁対策 ・ 配 水 池 築 造 SUS製　Ve=3,000㎥　第3配水池 付帯配管共　既認可分 ・ 発 電 気 設 備 更 新 550KVA 高圧→低圧 発電機室改修共 境 ふ ち な 配 水 場 ・ 薬 品 注 入 設 備 改 良 次亜注入設備更新 ・ 配 水 塔 内 配 管 改 良 白濁対策 ・ 電 気 計 装 設 備 改 良 緊急遮断弁動作改良 あ ず ま 浄 水 場 ・ 電 気 計 装 設 備 改 良 配電設備､遠隔制御設備改良　緊急遮断弁動作改良 あ ず ま 地 区 ・ 配 水 管 布 設 ・ 配 水 管 布 設 DCIP､HI-VPR φ100　1,585m 既認可分 赤 堀 磯 配 水 場 ・ 電 気 計 装 設 備 改 良 緊急遮断弁動作改良 水中方式からバレル方式 赤 堀 西 久 保 配 水 場 ・ 配 水 ポ ン プ 更 新 φ150×2.2㎥/分×37.0m×22kw×4台 ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ100～400 ・ 電 気 計 装 設 備 改 良 緊急遮断弁動作改良 赤 堀 地 区 ・ 配 水 管 布 設 DCIP φ150　560m 既認可分 ・ 配 水 管 布 設 DCIP､HI-VPR φ100　850m 既認可分 配 水 ・ 老 朽 管 更 新 石綿管更新　8,061m ・ 老 朽 管 更 新 漏水対策　14,118m ・ 耐 震 化 更 新 DIP(GX)　φ200､250　11,782m 竜宮浄水場系 ・ 管 網 整 備 1式 全 地 区 DCIP φ150　1,575m　橋梁添架(L=40.0m)共　既認可分 境 地 区 あ ず ま 地 区 赤 　 堀 　 地 　 区 9

-3-3 中期整備計画内容 地区 浄・配水場 施 設 名 竜 宮 浄 水 場 ・ 深 井 戸 改 修 1号､2号､4号　掘り替え 3井 ・ 導 水 管 耐 震 化 更 新 DIP(NS､GX)　φ150～450　3,175m ・ ろ 過 機 設 備 改 修 4,000㎥/日×2基(1群)　6,000㎥/日×2基(2群) ・ 薬 品 注 入 設 備 更 新 次亜､PAC､盤 ・ 第 1 着 水 井 耐 震 補 強 RC造り　2.20m×5.10m×3.00mH 短期よりの継続 ・ 第 2 着 水 井 耐 震 補 強 RC造り　2.10m×5.10m×3.00mH ・ 第 1 配 水 池 耐 震 補 強 RC造り　Ve=3,600㎥ 短期よりの継続 ・ 第 2 配 水 池 耐 震 補 強 RC造り　Ve=6,000㎥ ・ 送･配水ポンプ井耐震補強 RC造り　Ve=214.2㎥ 短期よりの継続 ・ 配 水 ポ ン プ 室 耐 震 補 強 RC造り　27.56㎡ ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ75～600　2系統目 ・ 深 井 戸 テ レ メ ー タ ー 更 新 6号～8号､流量計､水位計　3井分 広 瀬 浄 水 場 ・ 深 井 戸 改 修 2号､上泉､茂呂　掘り替え 3井 ・ 導 水 管 耐 震 化 更 新 DIP(NS､GX)　φ150～400　1,873m ・ ろ 過 機 設 備 改 修 №2～4　6,170㎥/日×3基 ・ 第 1 配 水 池 耐 震 補 強 RC造り　Ve=1,500㎥ ・ 第 2 配 水 池 耐 震 補 強 RC造り　Ve=1,500㎥ 長期まで継続 ・ 第1配水ポンプ井耐震補強 RC造り　Ve=42.0㎥ ・ 第2配水ポンプ井耐震補強 RC造り　Ve=46.9㎥ 長期まで継続 ・ 第2配水ポンプ室耐震補強 RC造り　194.40㎡ 長期まで継続 ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ75～600 長期まで継続 ・ 配 水 ポ ン プ 設 備 配水ポンプ 4台(№1～4) 上 泉 配 水 場 ・ 配 水 ポ ン プ 設 備 配水ポンプ 4台(№1～4) 事 業 内 容 伊 　 　 勢 　 　 崎 　 　 地 　 　 区

地区 浄・配水場 施 設 名 事 業 内 容 書 上 浄 水 場 ・ 深 井 戸 改 修 1号～3号　掘り替え ・ 導 水 管 耐 震 化 更 新 DIP(GX)　φ100～200　545m ・ ろ 過 機 設 備 改 修 №2､3　2,000㎥/日×1基　2,500㎥/日×1基 ・ 送 水 ポ ン プ 設 備 更 新 送水ポンプ 2台(№1､2) 伊 勢 崎 地 区 ・ 配 水 管 布 設 DCIP φ150　1,932m 既認可分 境 下 武 士 浄 水 場 ・ 深 井 戸 改 修 2号　掘り替え 1井 ・ 導 水 管 耐 震 化 更 新 DIP(NS､GX)　φ150､200　1,299m ・ ろ 過 機 設 備 改 修 3号～6号 2,500㎥/日×4基 プロセスコントローラ更新(長寿命化) 境 ふ ち な 配 水 場 ・ 電 気 計 装 設 備 改 良 非 常 用 給 水 ・ 豊 城 水 源 地 耐 震 化 補強または更新 ・ 柴 水 源 地 耐 震 化 耐震貯水槽設置 ・ 堤 西 水 源 地 耐 震 化 補強または更新 配 水 ・ 老 朽 管 更 新 漏水対策　2,765m ・ 耐 震 化 更 新 DIP(NS､GX)　φ75～600　22,702m 竜宮浄水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ100～400　14,650m 広瀬浄水場系 ・ 耐 震 化 更 新 DIP(GX)　φ75～250　3,574m 境下武士浄水場系 ・ 管 網 整 備 1式 境 地 区 全 地 区 遠方監視制御通信方式変更 伊 勢 崎 地 区 11

-3-4 長期整備計画内容 地区 浄・配水場 施 設 名 竜 宮 浄 水 場 ・ 深 井 戸 改 修 5号～8号､10号～13号　掘り替え 8井 ・ 送 水 管 耐 震 化 更 新 DIP(GX)　φ250　3,850m 竜宮～波志江 ・ 送 水 管 布 設 DIP(GX)　φ250　3,800m 竜宮～広瀬 ・ ろ 過 機 設 備 改 修 6,000㎥/日×6基(3～5群) 低区配水ポンプ 5台 送水ポンプ 2台 ・ 送 ･ 配 水 ポ ン プ 高区配水ポンプ 3台 ・ 深 井 戸 テ レ メ ー タ ー 更 新 10号～13号､流量計､水位計　4井分 ・ 電 気 計 装 設 備 竜宮監視更新 ・ 汚 泥 処 理 施 設 更 新 排水池､濃縮槽､脱水装置 広 瀬 浄 水 場 ・ 深 井 戸 改 修 3号～5号､連取1号～3号　掘り替え 6井 ・ ろ 過 機 設 備 改 修 ・ 第 2 薬 注 室 耐 震 補 強 CB造り　19.06㎡ ・ 第 2 配 水 池 耐 震 補 強 RC造り　Ve=1,500㎥ 中期より継続 ・ 第 3 配 水 池 耐 震 補 強 RC造り　Ve=4,000㎥　排泥ポンプ井共 ・ 第2配水ポンプ井耐震補強 RC造り　Ve=46.9㎥ 中期より継続 ・ 第2配水ポンプ室耐震補強 RC造り　194.40㎡ 中期より継続 ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ75～600 中期より継続 ・ 電 気 計 装 設 備 改 良 末端圧力制御 ・旧第1･第2発電機室耐震化改修 RC造り　93.01㎡×2棟　既存設備撤去共 上 泉 配 水 場 ・ 第 4 水 池 耐 震 補 強 RC造り　Ve=5,040㎥ ・ 第3配水ポンプ井耐震補強 RC造り　Ve=128.0㎥ ・ 昇 降 槽 耐 震 補 強 RC造り　Ve=28.8㎥ ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ100～400 事 業 内 容 (2系統→1系統) №5､6　3,270㎥/日×2基　№7　5,000㎥/日×1基(廃止) 伊 　 　 勢 　 　 崎 　 　 地 　 　 区

地区 浄・配水場 施 設 名 事 業 内 容 書 上 浄 水 場 ・ 深 井 戸 改 修 4号～6号　掘り替え 3井 ・ 導 水 管 耐 震 化 更 新 DIP(GX)　φ150～250　1,510m ・ 量 水 井 耐 震 補 強 RC造り　2.20m×5.10m×3.00mH ・ 浄 水 池 耐 震 補 強 RC造り　Ve=1,700㎥ ・ 送 水 ポ ン プ 井 耐 震 補 強 RC造り　Ve=73.9㎥ ・ 配 水 塔 改 修 Ve=7,000㎥+3,000㎥　外装･防水 ・ Ｐ Ｃ 配 水 池 改 修 Ve=10,200㎥ 外装･防水 ・ 管 理 棟 耐 震 補 強 階段部 ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ75～700 波 志 江 配 水 場 ・ 場 内 配 管 耐 震 化 更 新 DIP(NS､GX)　φ100～500 境 下 武 士 浄 水 場 ・ 深 井 戸 改 修 3号～7号　掘り替え 5井 ・ 4号取水ポンプ室耐震補強 CB造り　29.74㎡ ・ 6号取水ポンプ室耐震補強 CB造り　31.06㎡ ・ 導 水 管 耐 震 化 更 新 河川横断 ・ ろ 過 機 設 備 改 修 2号　3,000㎥/日×1基 ・ 配 水 ポ ン プ 設 備 更 新 φ200×4.65㎥/分×45.0m×55kw×5台　バレル方式 付 帯 ・ 水 源 解 体 伊与久､北部各深井戸2井解体､撤去 　既認可分 ・ 伊 与 久 浄 水 場 解 体 解体､撤去 既認可分 ・ 北 部 浄 水 場 解 体 解体､撤去 既認可分 ・ 島 村 配 水 場 解 体 解体､撤去 既認可分 伊 　 　 勢 　 　 崎 　 　 地 　 　 区 境 地 区 13

-地区 浄・配水場 施 設 名 事 業 内 容 あ ず ま 浄 水 場 ・ 次 亜 注 入 設 備 後塩､比例注入 低区1箇所　高区1箇所　既認可分 ・ 受 変 電 室 耐 震 補 強 RC造り　22.00㎡ ・ 管 理 棟 ( 西 ) 耐 震 補 強 RC造り　155.00㎡ ・ 複 合 配 水 池 築 造 緊急遮断弁､流量調整弁共 ・ 場 内 配 管 ､ 整 備 DCIP φ250～450 場内舗装含む 既認可分 ・ 電 気 ･ 計 装 設 備 後塩注入用､機器 既認可分 付 帯 ・ 水 源 解 体 東深井戸1号井～8号井解体､撤去 既認可分 ・ あ ず ま 浄 水 場 内 解 体 解体､撤去 既認可分 付 帯 ・ 水 源 解 体 赤堀深井戸1号井～9号井解体､撤去 既認可分 ・ 香 林 浄 水 場 解 体 解体､撤去 既認可分 ・ 増 圧 ポ ン プ 場 解 体 1箇所分 既認可分 ・ 老 朽 管 更 新 漏水対策　392,456m ・ 耐 震 化 更 新 DIP(NS､GX)　φ75～600　25,804m 竜宮浄水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ100～500　26,443m 広瀬浄水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ75～700　30,081m 書上浄水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ75～500　22,084m 境下武士浄水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ100～450　28,326m あずま浄水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ100～600　28,395m 波志江配水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ75～450　23,904m 赤堀磯配水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ75～400　11,159m 赤堀西久保配水場系 ・ 耐 震 化 更 新 DIP(NS､GX)　φ100～400　15,191m 境ふちな配水場系 ・ 管 網 整 備 1式 全 地 区 あ 　 ず 　 ま 　 地 　 区 赤 　 堀 　 地 　 区 PC造り　上部槽Ve=2,830㎥　下部槽Ve=4,250㎥　既認可分

　　3-5 耐震化率推移の現状・計画 　伊勢崎市上水道の浄水施設、配水池、基幹・重要管路の耐震化率の現状及び短期・ 中期・長期の整備計画を実施した場合、耐震化率の推移は下記グラフとなります。 耐震化率推移の現状・計画 62.8 79.7 7.8 16.9 32.6 52.8 52.8 93.9 100.0 65.3 100.0 100.0 0.0% 10.0% 20.0% 30.0% 40.0% 50.0% 60.0% 70.0% 80.0% 90.0% 100.0% (H.24) (H.25～H.29) (H.30～H.34) (H.35以降) 現状 短期 中期 長期 浄水施設耐震化率 配水池耐震施設率 基幹・重要管路の耐震化率 短期 中期 長期 現状 - 15
