高純度金属バナジウムの
新製造法の開発
1
東京大学大学院 工学系研究科 マテリアル工学専攻 修士
2年
2
東京大学 生産技術研究所 准教授
バナジウムとは・・・
V metal
バナジウムの特徴
① 低比重
(6.11 g/cm
3)かつ高融点(1915 ℃)
② 鉄鋼添加剤・触媒
(硫酸製造)への利用
③ 常温常圧下での高い水素吸蔵能
The periodic table of elements
Hydrogen Helium
1
H
2He
Lithium Beryllium Boron Carbon Nitrogen Oxygen Fluorine Neon
3
Li
4Be
5B
6C
7N
8O
9F
10Ne
Sodium Magnesium Aluminium Silicon Phosphorus Sulfur Chlorine Argon
11
Na
12Mg
13Al
14Si
15P
16S
17Cl
18Ar
Potassium Calcium Scandium Titanium Vanadium Chromium Manganese Iron Cobalt Nickel Copper Zinc Gallium Germanium Arsenic Selenium Bromine Krypton
19
K
20Ca
21Sc
22Ti
23V
24Cr
25Mn
26Fe
27Co
28Ni
29Cu
30Zn
31Ga
32Ge
33As
34Se
35Br
36Kr
Rubidium Strontium Yttrium Zirconium Niobium Molybdnum Technetium Ruthenium Rhodium Palladium Silver Cadmium Indium Tin Antimony Tellurium Iodine Xenon
37
Rb
38Sr
39Y
40Zr
41Nb
42Mo
43Tc
44Ru
45Rh
46Pd
47Ag
48Cd
49In
50Sn
51Sb
52Te
53I
54Xe
Caesium Barium Lutetium Hafnium Tantalum Tungsten Rhenium Osmium Iridium Platinum Gold Mercury Thallium Lead Bismuth Polonium Astatine Radon
55
Cs
56Ba
71Lu
72Hf
73Ta
74W
75Re
76Os
77Ir
78Pt
79Au
80Hg
81Tl
82Pb
83Bi
84Po
85At
86Rn
Francium Radium LawrenciumRutherfordium Dubnium Seaborgium Bohrium Hassium Meitnerium
87
Fr
88Ra
103Lr
104Rf
105Db
106Sg
107Bh
108Hs
109Mt
バナジウムの用途
特殊鋼
鉄鋼にバナジウム添加
抗張力と耐熱性を高める
Ti-V合金
Ti-V系水素吸蔵合金
・ ニッケルー水素二次電池
の負極への利用
→電気自動車の電極材料
(Ref. PARIS MIKI Inc.)
(Ref. Bridgestone Corporation) (Ref. Matsushita Electric Industrial Co., Ltd.)
民生用品
→バナジウムの約
90%は
製鋼用に利用
バナジウムの資源
資源的には豊富でも、鉱床の品位が低く
資源の偏在性が大きいレアメタル
(Ref. USGS Mineral Commodity Summaries (2006).)

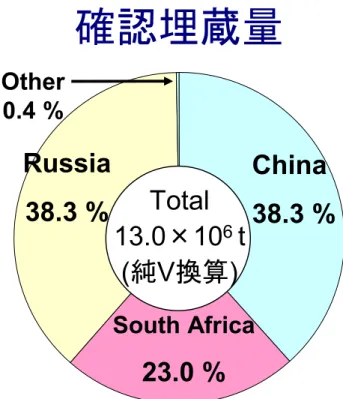

確認埋蔵量
China
38.3 %
South Africa
23.0 %
Russia
38.3 %
Other
0.4 %
Total
13.0×10
6t
(純V換算)
(Ref. Tadashi Watanabe, Element Cyclopedia (2007).)
・・
・
Crustal abundance (ppm)
Element
> 10
5O, Si
Al, Fe, Ca, Na, K, Mg
Ti, H, P
V
, Mn, S, C, Cl,・・・
Cu, Ni, Zn, Nb, Co, Pb,・・・
Hg, Ag, Pd, Se
Pt, Au, Rh,・・・
10
5~
10
410
4~
10
310
3~
10
210
-1~
10
-210
2~
10
110
-2~
10
-3・・
・
主要鉱物
Titanomagnetite Ores (
1.4 -1.6 mass% V
2O
5)
バナジウムの生産状況
高純度金属バナジウムや
Ti-V合金が
大量生産できれば新たな需要が期待できる
日本の
V製品の割合
(Ref. 南博志, 2007.3 JOGMEC 金属資源レポート バナジウムの需要・供給・価格動向等)Amount of production
Price
(10
3ton / year)
($ ・ kg
-1)
V
58
39
Fe
1,100,000
0.06
Al
30,000
3
Cu
15,000
7
Ni
1,600
40
Zn
11,000
3
Element
(Ref. JOGMEC 2008.5 金属資源レポート pp.110-112 ベースメタル国際動向. 工業レアメタルNo.123 アルム出版社 pp.77-79.)Table 各金属元素の生産量と価格 (2007年)
Total
6.42×10
3t
(純V換算)
Steel
86.0%
Catalyst
12.9 %
Others
1.1 %
アルミ・テルミット法
(ATR)
3 V
2O
5(s) + 10 Al (s, l) ( + Fe (s)) → 6 V (in Al (l)) + 5 Al
2O
3(s)
従来の主な製法
◎ 単純かつ経済的なプロセスである
○ プロセスの拡張性が高い
× 直接高純度Vが得られない
(Al、Feが主な不純物)
× 高純度Vを得るためには、繰り返し電子ビーム溶解を行い
精製する必要がある
特徴
V
2O
5(s)
+ Al (s, l)
( + Fe (l))
V-Al (l)
(Fe-V-Al (l))
Slag
Electron
beam melting
Alloying
process
Fe-V alloy
15 ~ 25 mass% Al
V metal
本研究の目的
高純度金属バナジウムおよび
Ti-V合金の現状
◆ 水素吸蔵合金などの需要が期待できる
→製造には高純度金属バナジウムが必要
◆ 効率の良い高純度金属バナジウムおよび
Ti-V合金の製造法はまだ確立されていない
高純度金属バナジウムおよび
Ti-V合金を
酸化物から効率良く直接製造するプロセスの開発
研究内容
Reduction by reductant vapor
Casting
Preform fabrication
MO
x
+
Flux + R
M + RO
x
◎ 効率よく均一かつ高純度な金属“粉末”の
製造が可能である
◎
プロセスの連続化、大型化が可能である
◎ 溶融塩の使用量が少なく、排出される廃液の量が少ない
プリフォーム還元法
(PRP)
特徴
MO
xFlux
Mixing / Casting
Metal powder
Binder
Preform fabrication
Reduction
Leaching
熱力学的考察
CaもしくはMg蒸気での還元は1173 K以上
高温プロセス下でも機械的強度が
ある
プリフォーム
を用いた還元
プロセスの開発
1273 K0
Temperature, T / K
-30
-25
-20
-15
-10
-5
800
900
1000
1100
1200
1300
V
ap
or
p
re
ss
ur
e,
lo
g
P
°
(a
tm
)
Mg
Ca
Fe
Ti
V
m.p.(V
2O
5)
963 K
Reaction
temperature
1173 KMgやCaは蒸気圧が高い
S
ta
nd
ar
d
G
ib
bs
e
ne
rg
y
of
fo
rm
at
io
n,
D
G
゚
f/ k
J
m
ol
-1・O
22 Ca + O
2= 2 CaO
3/2 Fe + O
2= 1/2 Fe
3O
4Ti + O
2= TiO
22 Mg + O
2= 2 MgO
4/5 V + O
2= 2/5 V
2O
5Temperature, T / K
-1400
-1200
-1000
-800
-600
-400
-200
0
800
1000
1100
1200
1300
Reaction
temperature
m.p.(V
2O
5)
963 K
900
1273 K 1173 K実験フローチャート
Mixing / casting
Reduced preform
V powder (Ti-V alloy)
873 K→1173 K, 2 h
1273 K, 6 h
Preform fabrication
Feed preform
Calcination
Reduction
Leaching
Vacuum drying
S
L
50% CH
3COOH aq.,
20% HCl aq.,
Isopropanol,
Distilled water,
Acetone
Waste solution
Flux : CaO, MgO
Binder : collodion
Reductant (Ca or Mg)
V
2O
5(+TiO
2/ Ti) Binder
Flux
◆
V
2
O
5
+ CaO / MgO → Ca
x
V
y
O
z
/ Mg
x
V
y
O
z
⇒
Vの複合酸化物は融点が高い
(e.g. Ca
2
V
2
O
7
の
m.p.1300 K以上)
◆ 実験温度: 大気中
873 K → 1173 K
焼成時間:
2 h
条件及び実験装置図 【焼成】
Alumina crucible
Feed preform
Heating element
Thermocouple
Stainless-steel
chamber
条件及び実験装置図 【還元】
Stainless steel reaction vessel
Ti sponge getter
Feed preform (V
2O
5, Flux)
TIG welding
Stainless steel crucible
Reductant (Ca, Mg)
Stainless steel cover
◆ プリフォームを
CaもしくはMg蒸気で還元
◆ 実験温度:
1273 K 反応時間: 6 h
実験結果 【焼成】
A
Cationic
molar ratio
R
Cat. / V*
Flux
Table 焼成条件及びプリフォームの機械的強度
B
C
D
E
F
2
CaO
CaO
MgO
MgO
CaO
2
2
2
G
H
MgO
CaO
3
3
3
3
MgO
Calcined temperature
(K)
1173
1173
873 → 1173
1173
873 → 1173
1173
873 → 1173
873 → 1173
溶融する!
回収可能!
*RCat. / V = NCat./NV, Ncat.: mole amounts of cations in flux,
実験結果 【焼成】
V
2
O
5
とフラックスの焼結
V
2
O
5
m.p. 963 K
温度:
873 K → 1173 K
時間:
2 h
Ca
2
V
2
O
7
Mg
2
V
2
O
7
m.p. 1273 K以上
高温プロセス下でも
機械的強度を有するプリフォーム
MgO
JCPDS # 77-2364
Mg
2V
2O
7JCPDS # 70-1163
20
30
40
50
60
70
80
Angle, 2
θ
(degree)
In
te
ns
ity
,
I
(a
.u
.)
Ca
2V
2O
7JCPDS # 72-2312
CaO
JCPDS # 77-2010
焼成条件
実験結果 【還元】
ex.4
ex.1
Mass of sample after leaching, w3/ g Mass of sample after reduction, w2/ g Mass of reductant, wR/ g Ca Mgex.2
ex.3
3.642
5.086
3.976
3.345
4.906
2.573
3.955
4.435
1.805
0.729
0.981
1.071
ReductantCa
Mg
Ca
Mg
FluxCaO
MgO
MgO
CaO
Ex. #Table 反応条件及び実験前後の試料質量
◆反応温度:
1273 K
◆反応時間:
6 h
◆還元剤の質量: 当量の
2倍
◆フラックスの質量:
V
2
O
5
のモル比3倍
Mass of preform, wpre/ g V2O5 + 3CaO V2O5 + 3MgO4.537
4.158
4.226
4.478
Mass of sample after calcination, w1 / g3.474
3.937
3.670
3.604
実験結果 【還元】
ex.1 Flux : CaO, Reductant : Ca

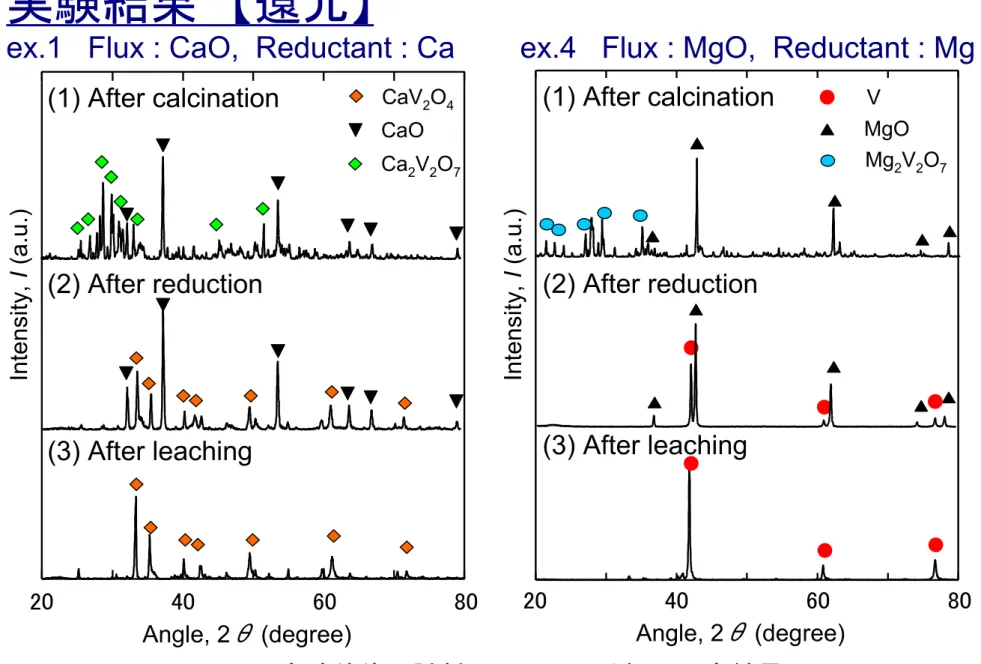

Fig. 実験前後の試料のXRDによる相の同定結果
In
te
ns
ity
,
I
(a
.u
.)
Ca
2V
2O
7CaO
(1) After calcination
(2) After reduction
(3) After leaching
CaV
2O
420
40
60
80
Angle, 2
θ
(degree)
20
40
60
80
Angle, 2
θ
(degree)
V
MgO
Mg
2V
2O
7(1) After calcination
(2) After reduction
(3) After leaching
ex.4 Flux : MgO, Reductant : Mg
In
te
ns
ity
,
I
(a
.u
.)
還元剤
CaとMgの蒸気圧
1273 Kにおいて
p
Mg
= 0.457 atm
p
Ca
= 0.018 atm
還元速度の考察
1273 K
0
Temperature, T / K
-30
-25
-20
-15
-10
-5
800
900
1000
1100
1200
1300
V
ap
or
p
re
ss
ur
e,
lo
g
P
°
/ (
at
m
)
Mg
Ca
Fe
Ti
V
Mgの蒸気圧の方が26倍大きいので
還元速度に影響を与えた可能性がある
26倍
実験結果 【還元】
V
Ca
Mg
79.0
20.4
ー
99.7
86.0
2.4
10.6
85.4
13.0
0.2
Ex. #
Composition of sample (mass%)
ex.1
-
ex.4
ex.3
ex.2
Table XRFによる組成分析
Reductant
Ca
Mg
Ca
Mg
Flux
CaO
MgO
MgO
CaO
還元剤に
Mg、フラックスにMgOを用いた実験
→ 高純度金属
Vの生成を確認
Fe
Cr
0.1
0.4
0.5
0.3
0.5
◆反応温度:
1273K 反応時間:6 h
0.01
0.03
ー
0.2
実験結果 【
CaCl
2
添加効果】
ex.4
Mass of CaCl2 in preform, wC/ gex.5
―
0.302
0.729
ReductantMg
Mg
FluxMgO
MgO
Ex. #Table 実験前後の試料質量および収率比較
Mass of preform, wpre/ g4.158
4.593
Mass of sample after leaching, w3/ g Concentration of V element, CVa/ mass%99.7
98.6
Yield of V element, YVb/ mass%48.5
59.6
aXRF analysisbYield of vanadium element, Y
V= WV, powder WVO , preform ×100 (%) WVO,
preform = initial mass of vanadium element in preform WV,powder = mass of vanadium element in powder after exp.
焼成により、
CaCl
2
が溶融してプリフォーム中の粒同士の結合を促す
⇒ プリフォームの物理的強度が上がり、収率が上がる
まとめ
◆
Mgを用いた場合、約99.7%の金属バナジウムを
製造することができた。
◆
Caを用いた場合、金属バナジウムまでは
還元は進行しなかったと考えられる。
高純度金属バナジウムの製造を目的とした
基礎的な実験を行った。
プリフォーム還元法による実験結果について
プリフォーム還元法により、
高純度金属バナジウムを製造できることを実証した。
今後の方針
◆
Ti-V合金の製造の検討
→ 金属チタン
(Ti)や酸化チタン(TiO
2
)を
プリフォームに混合し、直接合金を
製造する新しいプロセスの提案
◆ 溶融塩電解法を用いた新しいプロセスの検討
→ 塩の選択や回収方法の新規開発
バナジウムの生産状況
V
2O
5生産量
China
20.1 %
South Africa
43.9 %
Russia
14.9 %
U.S.A
12.4 %
Japan
2.0 %
Other
6.7 %
Fe-V生産量
China
15.2 %
South
Africa
30.5 %
Australia
14.2 %
(Ref. 鉱物資源データブック第2版, pp.714~723 資源・素材学会・東京大学生産技術研究所共編.)Other
40.1 %
Total
46.0×10
3t
(純V換算)
Total
36.6×10
3t
(純V換算)
China
31.1 %
South Africa
39.1 %
Russia
26.8 %
鉱石生産量
Other
3.0 %
Total
56.3×10
3t
(純V換算)
V
2
O
5
、
Fe-Vともにほぼ海外で生産されている
実験結果
Ca還元
プリフォームを
すりつぶした粉末と
金属Ca粉末を混合
1273 K, 6 h で還元
金属
Vが生成
気相反応 ×
液相反応 ○
20
40
60
80
Angle, 2
θ
(degree)
In
te
ns
ity
,
I
(a
.u
.)
CaO
JCPDS # 77-2010
V JCPDS # 22-1058
After reduction
After leaching
CaCl
2式量
(g / mol)
融点
(K)
沸点(K)
CaO
MgO
MgCl
295.21
56.08
40.30
111.00
3073
2845
3873
3123
1045
2208
987
1685
Ca系塩化物・酸化物
水溶性
可溶
可溶
可溶
難溶
密度
(g / cm
3)
2.16
2.33
3.35
3.65
Chart of O
2
potential for oxides
(Ref. A. Roine, “HSC Chemistry”, Ver.5.1, Outokump Research Oy, Pori, Finnland, (2002). T.H. Okabe, R.O. Suzuki, T. Oishi, K. Ono, Mater. Trans. JIM. 32 (5)(1991) 485–488.)
CaO-V
2
O
5
system
硫酸アンモニウム
炭酸ナトリウム
バナジウムスラグ
V
2
O
5

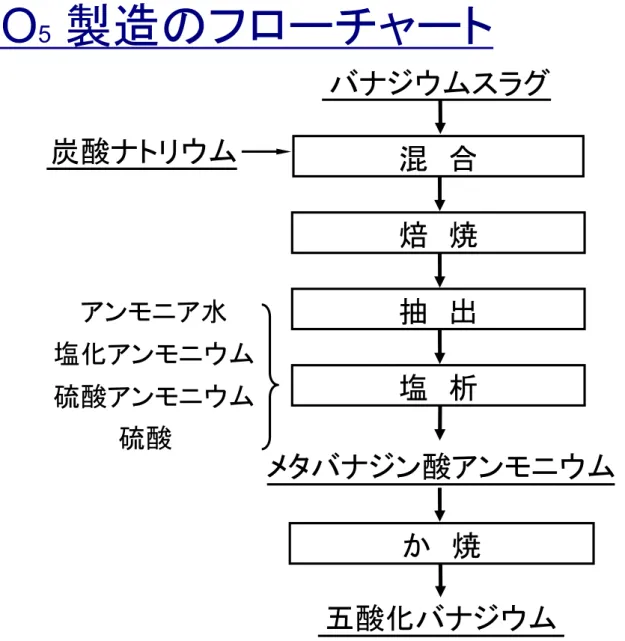

製造のフローチャート
混 合
抽 出
か 焼
焙 焼
塩 析
アンモニア水
塩化アンモニウム
メタバナジン酸アンモニウム
硫酸
五酸化バナジウム
Fig. 1 Production of vanadium pentoxide from vanadium slags.

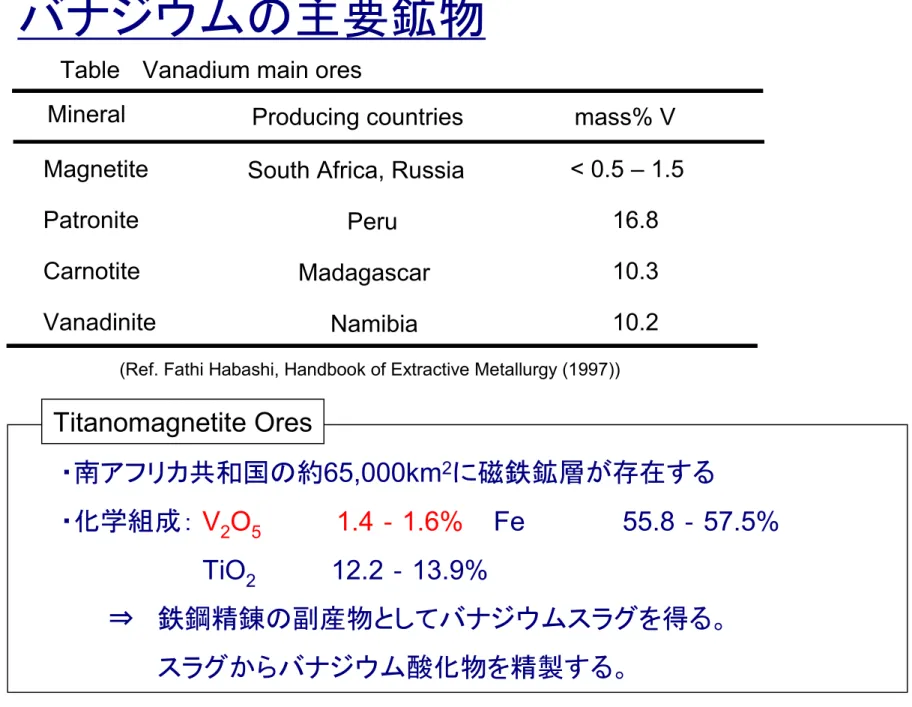

バナジウムの主要鉱物
Mineral
Producing countries
Magnetite
South Africa, Russia
mass% V
< 0.5 – 1.5
Patronite
Peru
16.8
Carnotite
Madagascar
10.3
Vanadinite
Namibia
10.2
(Ref. Fathi Habashi, Handbook of Extractive Metallurgy (1997))
Table Vanadium main ores
Titanomagnetite Ores
・南アフリカ共和国の約65,000km
2に磁鉄鉱層が存在する
・化学組成:
V
2O
51.4 ‐ 1.6%
Fe 55.8 ‐ 57.5%
TiO
212.2 ‐ 13.9%
⇒ 鉄鋼精錬の副産物としてバナジウムスラグを得る。
スラグからバナジウム酸化物を精製する。

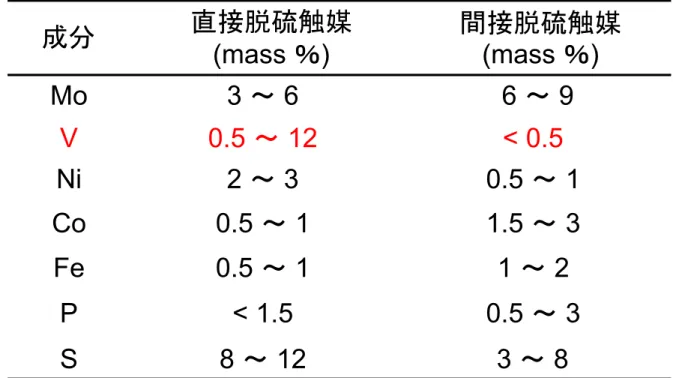

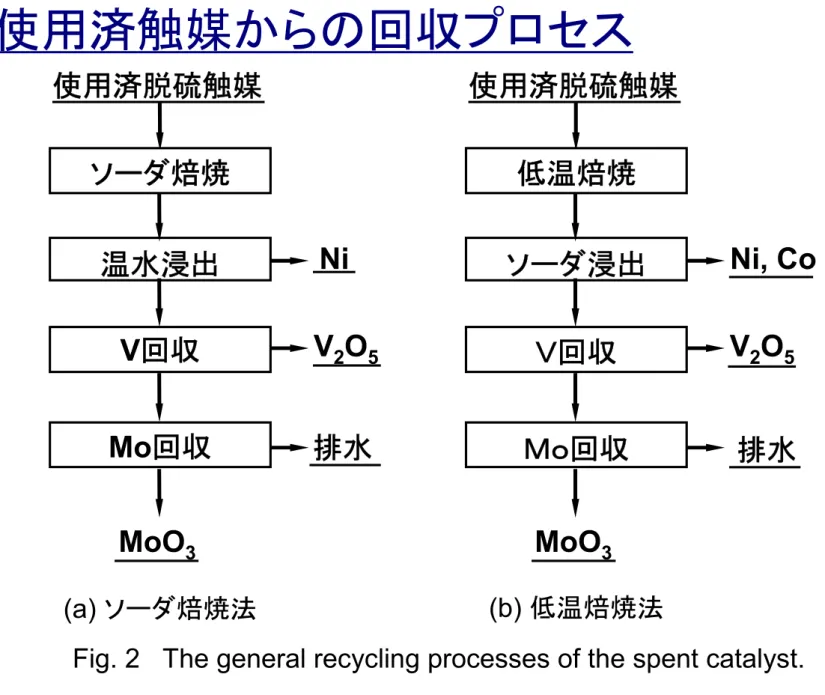

その他の
V系鉱物資源とその品位
ca.30
16.8
VS
4or V
2O
5Patronite
22.7
12.7
Pb(Zn,Cu)[OH/VO
4]
Descloizite
18.2
10.2
Pb
2[Cl/(VO
4)
3]
Vanadinite
72.8
40.8
V
24+・V
125+O
34・nH
2O
Corvusite
17.7
9.9
(Ba,Pb)[(UO
2)
2/V
2O
8]5H
2O
Francevillite
19.8
11.1
Ca[(UO
2)
2/V
2O
8]5H
2O
Tyuyamunite
18.3
10.3
K2[(UO
2)
2/V
2O
8]3H
2O
Carnoite
81.0
45.4
(V,Fe)OOH
Montroseite
20 - 25
11.2 - 14.0
[KV
2(OH)
2/AlSi
3O
10]
Roscoelite
%
V
2O
5%
V
Mineral and chemical formula
Table Vを含む鉱物資源とその品位
フェロバナジウム価格推移
水素吸蔵合金
Mg2NiH4.0 TiFe0.8Mn0.2H1.95 TiFeH1.95 ZrV2H4.8 ZrMn2H3.46 TiCr1.8H3.6 TiMn1.5H2.47 CaNi5H4.0 Mm0.5Ca0.5Ni5H5.0 MmNi4.5Cr0.5H6.3 MmNi2.5Co2.5H5.2 MmNi4.5Al0.5H4.9 MmNi4.5Mn0.5H6.6 MmNi5H6.3 LaNi4.6Al0.4H5.5 LaNi5H6.0 水素化物 1.0 (50) 1.8 TiFe AB 0.9 (80) 1.9 TiFe0.8Mn0.2 0.1 (253) 3.6 Mg2Ni A2B 10-9 (50) 2.0 ZrV2 0.1 (210) 1.7 ZrMn2 0.2 ~ 5 (-78) 2.4 TiCr1.8 0.7 (20) 1.8 TiMn1.5 AB2 0.04 (30) 1.2 CaNi5 1.9 (50) 1.3 Mm0.5Ca0.5Ni5 1.4 (50) 1.4 MmNi4.5Cr0.5 0.6 (50) 1.2 MmNi2.5Co2.5 0.5 (50) 1.2 MmNi4.5Al0.5 0.4 (50) 1.5 MmNi4.5Mn0.5 3.4 (50) 1.4 MmNi5 0.2 (80) 1.3 LaNi4.6Al0.4 0.4 (50) 1.4 LaNi5 AB5 水素放出圧 MPa (温度 ℃) 水素吸蔵量wt % 合金 型軽量な
V系合金は3 ~ 4 wt%という水素吸蔵量の報告があり、有望!
V系水素吸蔵合金
特徴
◎ 水素吸蔵時(
VH
2)の体積膨張率が
LaNi
5H
6よりも
1.5倍も大きいが、微粉化しにくい
◎ 希土類系水素吸蔵合金よりも軽量であり、
電気自動車に利用可能
×
V固溶体系合金自体には電極活性がほとんどない
× アルカリ腐食しやすい
バナジウムは常温常圧で水素の吸蔵、放出が可能
⇒ 体積当たりで液体水素の約
2 倍、
重量当たり
LaNi
5の約
3 倍の水素を吸蔵
V-Ti合金は耐食性改善、電極活性で期待!
V-Ti-Ni系相図における水素吸蔵量(a)
と水素解離温度(
b)
例
V-Ti-Ni合金の水素
Ti-V alloy production
Fig. Schematic illustration of the experimental apparatus (a) and two filling methods, (b) and (c).
(Ref. R.O. Suzuki et al. Journal of Alloys and Compounds 385 (2004) 173–180)
Fig. (a) illustrates the apparatus for the
co-reduction. The oxide mixture, Ca and CaCl
2(about 300 g) was filled in the vessel by two
methods, as shown in Fig. (b) and (c).
It was set in the furnace, evacuated and heated
in a purified Ar gas atmosphere upto 1173 K.
(Ref. 日本キャタリストサイクル(株), Youichi Watanabe, Journal of MMIJ Vol.123 p768 – 771(2007))
