給水装置工事設計施工指針
平成 27 年度改訂版
札幌市水道局
給水装置工事設計施工指針
平成 27 年度改訂版
平成 27 年 8 月改訂
札幌市水道局
給水装置工事設計施工指針
総則（改正表）
平成 27 年 8 月 1 日改訂現
行
改
訂
後
備
考
1．2
用
語
の
定
義
＜解 説＞ １．給水装置に直結する給湯管及び給湯器は、給水装置として取扱う。 ２．給水装置に使用する給水管及び給水用具は、給水装置工事材料（以下「給水装置材料」という。） という。取扱いの詳細は「11．給水装置工事材料の基準」によること。 ３．配水管は、次のとおり分類する。 1．3 適 用 範 囲 １．この指針は、工事申込者からの依頼を受けて、札幌市指定給水装置工事事業者（以下「指 定事業者」という。）が行う給水装置工事について適用する。 ＜解 説＞ 4 階以上の直結直圧給水に関わる技術的な事項は、「Ⅱ．中高層建物直結給水技術基準」によること。 1．4 指 定 給 水 装 置 工 事 事 業 者 １．給水装置工事を行う者は、札幌市水道事業管理者（以下「管理者」という。）の指定を受 けた指定事業者でなければならない。 ＜解 説＞ １．指定事業者制度は、水道の需要者の給水装置の構造及び材質が、施行令に定める基準に適合す ることを確保するため、水道事業者が、その給水区域において給水装置工事を適正に施行するこ とができると認められる者を指定する制度である。 ２．給水装置工事の技術力を確保するうえでの核となるべき給水装置工事主任技術者（以下「主任 技術者」という。）については、国家試験により全国一律の資格を付与することとし、水道事業 者による指定事業者の指定要件として、給水装置工事を行う事業所に主任技術者を置くことなど を法で全国一律に定めている。 配 水 本 管 （ 4 0 0 ㎜ 以 上 ） 「 幹 線 」 配 水 支 管 （ 2 0 0 ～ 3 5 0 ㎜ ）「 準 幹 線 」 （ 7 5 ～ 1 5 0 ㎜ ） 「 枝 線 」 配 水 補 助 管 （ 5 0 ㎜ 以 下 ） 「 配 水 支 管 の 補 助 的 役 割 を 持 つ 管 」 配 水 管 -2-1．2
用
語
の
定
義
＜解 説＞ １．給水装置に直結する給湯管及び給湯器は、給水装置として取扱う。 ２．給水装置に使用する給水管及び給水用具は、給水装置工事材料（以下「給水装置材料」という。） という。取扱いの詳細は「11．給水装置工事材料の基準」によること。 ３．配水管は、次のとおり分類する。 1．3 適 用 範 囲 １．この指針は、工事申込者からの依頼を受けて、札幌市指定給水装置工事事業者（以下「指 定事業者」という。）が行う給水装置工事について適用する。 ＜解 説＞ 4 階以上の直結直圧給水に関わる技術的な事項は、「Ⅱ．中高層建物直結給水技術基準」によること。 1．4 指 定 給 水 装 置 工 事 事 業 者 １．給水装置工事を行う者は、札幌市水道事業管理者（以下「管理者」という。）の指定を受 けた指定事業者でなければならない。 ＜解 説＞ １．指定事業者制度は、水道の需要者の給水装置の構造及び材質が、施行令に定める基準に適合す ることを確保するため、水道事業者が、その給水区域において給水装置工事を適正に施行すること ができると認められる者を指定する制度である。 ２．給水装置工事の技術力を確保するうえでの核となるべき給水装置工事主任技術者（以下「主任 技術者」という。）については、国家試験により全国一律の資格を付与することとし、水道事業者 による指定事業者の指定要件として、給水装置工事を行う事業所に主任技術者を置くことなどを法 で全国一律に定めている。 配水管 配 水 本 管 配 水 支 管 配水補助管 「幹 線」 「準 幹 線」 「枝 線」 「配水支管の補助的役割を持つ管」 (200～350mm) (75～150mm) (400mm 以上) (75mm 以下の樹脂系管路） -2- 文言の修正6．2 計 画 使 用 水 量 の 決 定 表 6-3 同時使用率を考慮した給水用具数 表 6-4 建物の規模別人員算定書 日本水道協会（水道施設設計指針・解説） 給水用具数 同時使用率を考慮した 種 別 人 員（人） （個） 給水用具数（個） 1Ｋ 1.0 1 1 1ＤＫ 2.0 2～4 2 1ＬＤＫ、2Ｋ、2ＤＫ 3.0～3.5 5～10 3 2ＬＤＫ、3Ｋ、3ＤＫ 3.5～4.0 11～15 4 3ＬＤＫ、4ＤＫ 4.0～4.5 16～20 5 4ＬＤＫ、5ＤＫ 4.5～5.0 21～30 6 5ＬＤＫ 5.0～6.0 表 6-5 給水戸数と同時使用率 日本水道協会（水道施設設計指針・解説） 総 戸 数 1～3 4～10 11～20 21～30 31～40 41～60 61～80 81～100 同時使用率(%) 100 90 80 70 65 60 55 50 表 6-6 給水用具数と使用水量比 日本水道協会（水道施設設計指針・解説） 給水用具数（個） 1 2 3 4 5 6 7 8 9 10 15 20 30 使用水量比 1.0 1.4 1.7 2.0 2.2 2.4 2.6 2.8 2.9 3.0 3.5 4.0 5.0 表 6-7 戸数から算出した同時使用水量及び給水管口径早見表 住戸数 2 3 4 5 6 7 8 9 10 11 12 13 14 15 流 量 ( /sec) 0.9 1.0 1.1 1.2 1.3 1.3 1.4 1.4 1.5 1.6 1.7 1.8 1.9 1.9 適正管種・ 管径 φ25 φ30 Pe40 住戸数 16 17 18 19 20 21 22 23 24 25 26 27 28 29 流 量 ( /sec) 2.0 2.1 2.2 2.3 2.4 2.4 2.5 2.6 2.7 2.7 2.8 2.9 3.0 3.0 適正管種・ 管径 Pe50 PeH50 住戸数 30 32 34 36 38 40 45 50 60 70 80 90 100 110 流 量 ( /sec) 3.1 3.2 3.4 3.5 3.6 3.7 4.1 4.4 4.9 5.5 6.0 6.5 6.9 7.4 適正管種・ 管径 PeH50 CIP75 住戸数 120 130 140 150 160 170 180 190 200 220 240 260 280 300 流 量 ( /sec) 7.8 8.3 8.7 9.1 9.5 9.9 10.3 10.7 11.0 11.7 12.5 13.1 13.8 14.5 適正管種・ 管径 CIP75 CIP100 ※ 表中の適正口径とは、算定式を用いて住戸数から算出した流量と流速 2.0m/sec 以内となる口径を求めたものであ り、給水管口径を決定する場合には、現場条件の損失水頭等を考慮すること。 -46-6．2 計 画 使 用 水 量 の 決 定 表 6-3 同時使用率を考慮した給水用具数 表 6-4 建物の規模別人員算定書 日本水道協会（水道施設設計指針・解説） 給水用具数 同時使用率を考慮した 種 別 人 員（人） （個） 給水用具数（個） 1Ｋ 1.0 1 1 1ＤＫ 2.0 2～4 2 1ＬＤＫ、2Ｋ、2ＤＫ 3.0～3.5 5～10 3 2ＬＤＫ、3Ｋ、3ＤＫ 3.5～4.0 11～15 4 3ＬＤＫ、4ＤＫ 4.0～4.5 16～20 5 4ＬＤＫ、5ＤＫ 4.5～5.0 21～30 6 5ＬＤＫ 5.0～6.0 表 6-5 給水戸数と同時使用率 日本水道協会（水道施設設計指針・解説） 総 戸 数 1～3 4～10 11～20 21～30 31～40 41～60 61～80 81～100 同時使用率(%) 100 90 80 70 65 60 55 50 表 6-6 給水用具数と使用水量比 日本水道協会（水道施設設計指針・解説） 給水用具数（個） 1 2 3 4 5 6 7 8 9 10 15 20 30 使用水量比 1.0 1.4 1.7 2.0 2.2 2.4 2.6 2.8 2.9 3.0 3.5 4.0 5.0 表 6-7 戸数から算出した同時使用水量及び給水管口径早見表 住戸数 2 3 4 5 6 7 8 9 10 11 12 13 14 15 流 量 ( /sec) 0.9 1.0 1.1 1.2 1.3 1.3 1.4 1.4 1.5 1.6 1.7 1.8 1.9 1.9 適正管種・ 管径 φ25 φ30 Pe40 住戸数 16 17 18 19 20 21 22 23 24 25 26 27 28 29 流 量 ( /sec) 2.0 2.1 2.2 2.3 2.4 2.4 2.5 2.6 2.7 2.7 2.8 2.9 3.0 3.0 適正管種・ 管径 Pe50 PeH50 住戸数 30 32 34 36 38 40 45 50 60 70 80 90 100 110 流 量 ( /sec) 3.1 3.2 3.4 3.5 3.6 3.7 4.1 4.4 4.9 5.5 6.0 6.5 6.9 7.4 適正管種・ 管径
PeH50 PeH75PeH75PeH75PeH75 CIP75 住戸数 120 130 140 150 160 170 180 190 200 220 240 260 280 300 流 量 ( /sec) 7.8 8.3 8.7 9.1 9.5 9.9 10.3 10.7 11.0 11.7 12.5 13.1 13.8 14.5 適正管種・ 管径 PeH75 PeH75 PeH75
PeH75CIP75 CIP100
CIP CIP CIP CIP 150 150 150 150 ※ 表中の適正口径とは、算定式を用いて住戸数から算出した流量と流速 2.0m/sec 以内となる口径を求めたものであ り、給水管口径を決定する場合には、現場条件の損失水頭等を考慮すること。 -46-表 6-7 内の追加・修正
給水装置工事設計施工指針
設計編（改正表）
平成 27 年 8 月 1 日改訂現
行
改
訂
後
備
考
イ 継 手 類 継手類の損失水頭は、各種継手の個々の損失水頭を計上すること。（表 6－15） ただし、直管部の損失水頭に対する継手損失の比率（表 6－10）により、一括計上しても よい。 表 6－10 直管部の損失水頭に対する比率 水道用銅管・水道用ステンレス鋼管 水道用硬質塩ビライニング鋼管 ダクタイル鋳鉄管・水道用ポリエチレン管 比 率 1.0 2.0 0.0 ウ 給 水 用 具 類 給水用具類、水道メーターの損失水頭値は次による。 (ｱ) 給水用具類、水道メーターの損失水頭実験値（表 6－15） 表 6－15 は標準値であり、使用する器具がこの値によりがたい場合は、巻末資料「損失 水頭実験値」又は別途「メーカー資料」によることができる。 (ｲ) 給水用具損失水頭の直管換算表（表 6－16） 原則として、(ｱ)にない給水用具口径及び管径と吐水量（表 6－17）を求める場合に適用 する。 図表 6－1 ウエストン公式図表 10 0.1 0.5 1 5 5 10 50 100 φ50 1,000 ） ／ （0 動 水 勾 配 （0/00） Peφ50 00 500 流 量 ( /SSSSec) φ40 Peφ40 φ30 φ25 φ20 φ16 φ13 φ10 流速 V=1m/sec V=2m/sec 流速 流速 V=3m/sec ※ 水道配水用ポリエチレン管(PeH50)は、φ50 を適用する。 -51- イ 継 手 類 継手類の損失水頭は、各種継手の個々の損失水頭を計上すること。（表 6－15） ただし、直管部の損失水頭に対する継手損失の比率（表 6－10）により、一括計上しても よい。 表 6－10 直管部の損失水頭に対する比率 水道用銅管・水道用ステンレス鋼管 水道用硬質塩ビライニング鋼管 ダクタイル鋳鉄管・水道用ポリエチレン管 比 率 1.0 2.0 0.0 ウ 給 水 用 具 類 給水用具類、水道メーターの損失水頭値は次による。 (ｲ) 給水用具類、水道メーターの損失水頭実験値（表 6－15） 表 6－15 は標準値であり、使用する器具がこの値によりがたい場合は、巻末資料「損失 水頭実験値」又は別途「メーカー資料」によることができる。 (ﾛ) 給水用具損失水頭の直管換算表（表 6－16） 原則として、(ｱ)にない給水用具口径及び管径と吐水量（表 6－17）を求める場合に適用 する。 図表 6－1 ウエストン公式図表 ※ 水道配水用ポリエチレン管(PeH50)は、φ50 を適用する。 -51- PeH50 の追加 文言の訂正6．3 給 水 管 の 口 径 の 決 定

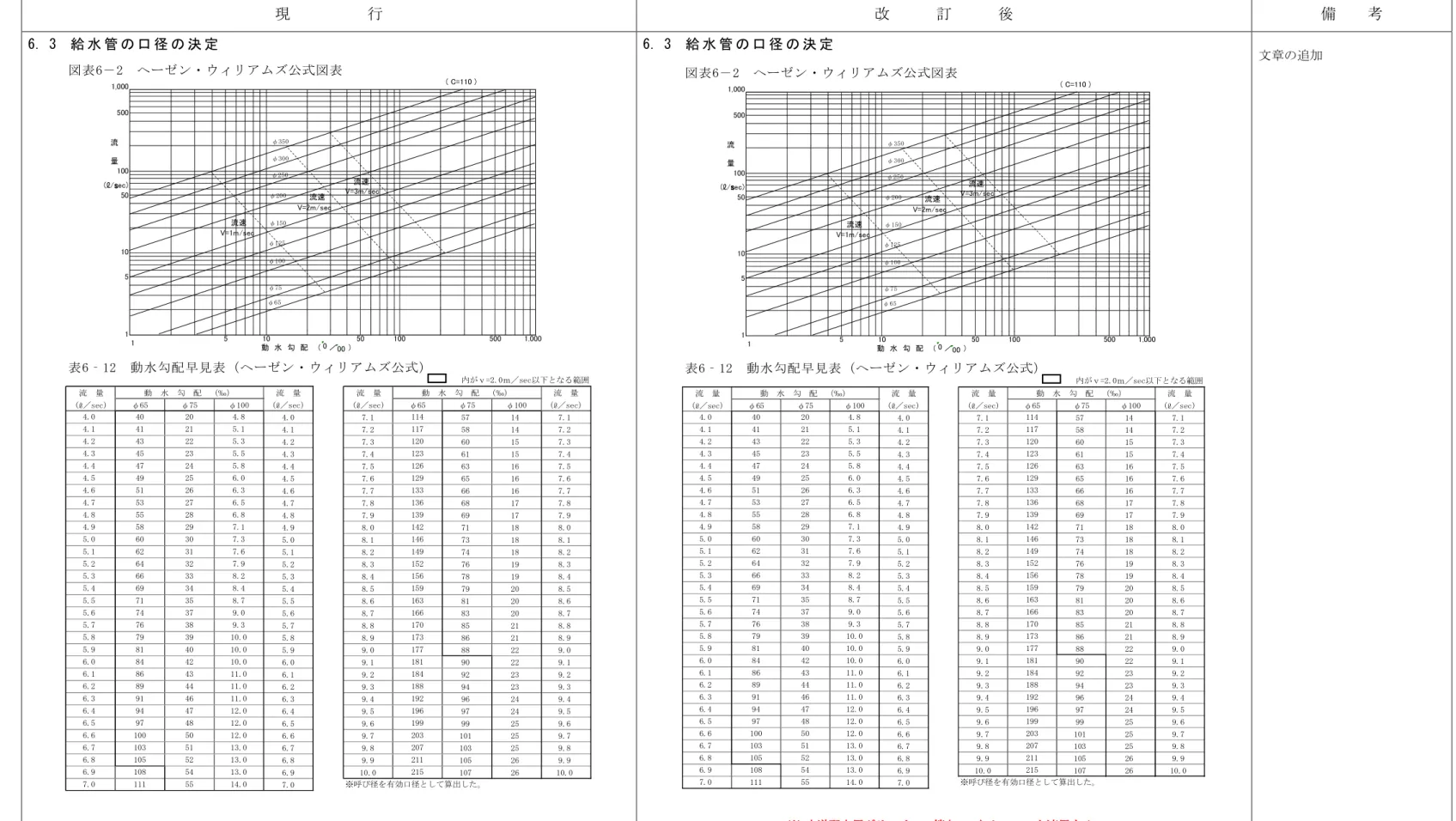

図 表 6－ 2 ヘ ー ゼ ン ・ ウ ィ リ ア ム ズ 公 式 図 表
表 6 ‐ 1 2 動 水 勾 配 早 見 表 （ ヘ ー ゼ ン ・ ウ ィ リ ア ム ズ 公 式 ）
内がｖ=2.0ｍ／sec以下となる範囲
流 量 流 量 流 量 流 量
( ／sec) φ65 φ75 φ100 ( ／sec) ( ／sec) φ65 φ75 φ100 ( ／sec) 4.0 40 20 4.8 4.0 7.1 114 57 14 7.1 4.1 41 21 5.1 4.1 7.2 117 58 14 7.2 4.2 43 22 5.3 4.2 7.3 120 60 15 7.3 4.3 45 23 5.5 4.3 7.4 123 61 15 7.4 4.4 47 24 5.8 4.4 7.5 126 63 16 7.5 4.5 49 25 6.0 4.5 7.6 129 65 16 7.6 4.6 51 26 6.3 4.6 7.7 133 66 16 7.7 4.7 53 27 6.5 4.7 7.8 136 68 17 7.8 4.8 55 28 6.8 4.8 7.9 139 69 17 7.9 4.9 58 29 7.1 4.9 8.0 142 71 18 8.0 5.0 60 30 7.3 5.0 8.1 146 73 18 8.1 5.1 62 31 7.6 5.1 8.2 149 74 18 8.2 5.2 64 32 7.9 5.2 8.3 152 76 19 8.3 5.3 66 33 8.2 5.3 8.4 156 78 19 8.4 5.4 69 34 8.4 5.4 8.5 159 79 20 8.5 5.5 71 35 8.7 5.5 8.6 163 81 20 8.6 5.6 74 37 9.0 5.6 8.7 166 83 20 8.7 5.7 76 38 9.3 5.7 8.8 170 85 21 8.8 5.8 79 39 10.0 5.8 8.9 173 86 21 8.9 5.9 81 40 10.0 5.9 9.0 177 88 22 9.0 6.0 84 42 10.0 6.0 9.1 181 90 22 9.1 6.1 86 43 11.0 6.1 9.2 184 92 23 9.2 6.2 89 44 11.0 6.2 9.3 188 94 23 9.3 6.3 91 46 11.0 6.3 9.4 192 96 24 9.4 6.4 94 47 12.0 6.4 9.5 196 97 24 9.5 6.5 97 48 12.0 6.5 9.6 199 99 25 9.6 6.6 100 50 12.0 6.6 9.7 203 101 25 9.7 6.7 103 51 13.0 6.7 9.8 207 103 25 9.8 6.8 105 52 13.0 6.8 9.9 211 105 26 9.9 6.9 108 54 13.0 6.9 10.0 215 107 26 10.0 7.0 111 55 14.0 7.0 ※呼び径を有効口径として算出した。 動 水 勾 配 （‰） 動 水 勾 配 （‰） 1,000 50 500 1,000 100 ( C=110 ) 10 500 1 5 10 1 ／ 50 100 ） 00 5 動 水 勾 配 （0/00）（0 流 量 ( /SSSSec) 流速 V=1m /sec V=2m/sec 流速 流速 V=3m/sec φ65 φ75 φ100 φ125 φ150 φ200 φ250 φ300 φ350 -53-6．3 給 水 管 の 口 径 の 決 定 ※ 水道配水用ポリエチレン管(PeH75)は、 ※ 水道配水用ポリエチレン管(PeH75)は、※ 水道配水用ポリエチレン管(PeH75)は、 ※ 水道配水用ポリエチレン管(PeH75)は、φ75φ75φ75φ75 を適用する。 を適用する。 を適用する。 を適用する。 図 表 6－ 2 ヘ ー ゼ ン ・ ウ ィ リ ア ム ズ 公 式 図 表 表 6‐ 12 動 水 勾 配 早 見 表 （ ヘ ー ゼ ン ・ ウ ィ リ ア ム ズ 公 式 ） 内がｖ=2.0ｍ／sec以下となる範囲 流 量 流 量 流 量 流 量
( ／sec) φ65 φ75 φ100 ( ／sec) ( ／sec) φ65 φ75 φ100 ( ／sec) 4.0 40 20 4.8 4.0 7.1 114 57 14 7.1 4.1 41 21 5.1 4.1 7.2 117 58 14 7.2 4.2 43 22 5.3 4.2 7.3 120 60 15 7.3 4.3 45 23 5.5 4.3 7.4 123 61 15 7.4 4.4 47 24 5.8 4.4 7.5 126 63 16 7.5 4.5 49 25 6.0 4.5 7.6 129 65 16 7.6 4.6 51 26 6.3 4.6 7.7 133 66 16 7.7 4.7 53 27 6.5 4.7 7.8 136 68 17 7.8 4.8 55 28 6.8 4.8 7.9 139 69 17 7.9 4.9 58 29 7.1 4.9 8.0 142 71 18 8.0 5.0 60 30 7.3 5.0 8.1 146 73 18 8.1 5.1 62 31 7.6 5.1 8.2 149 74 18 8.2 5.2 64 32 7.9 5.2 8.3 152 76 19 8.3 5.3 66 33 8.2 5.3 8.4 156 78 19 8.4 5.4 69 34 8.4 5.4 8.5 159 79 20 8.5 5.5 71 35 8.7 5.5 8.6 163 81 20 8.6 5.6 74 37 9.0 5.6 8.7 166 83 20 8.7 5.7 76 38 9.3 5.7 8.8 170 85 21 8.8 5.8 79 39 10.0 5.8 8.9 173 86 21 8.9 5.9 81 40 10.0 5.9 9.0 177 88 22 9.0 6.0 84 42 10.0 6.0 9.1 181 90 22 9.1 6.1 86 43 11.0 6.1 9.2 184 92 23 9.2 6.2 89 44 11.0 6.2 9.3 188 94 23 9.3 6.3 91 46 11.0 6.3 9.4 192 96 24 9.4 6.4 94 47 12.0 6.4 9.5 196 97 24 9.5 6.5 97 48 12.0 6.5 9.6 199 99 25 9.6 6.6 100 50 12.0 6.6 9.7 203 101 25 9.7 6.7 103 51 13.0 6.7 9.8 207 103 25 9.8 6.8 105 52 13.0 6.8 9.9 211 105 26 9.9 6.9 108 54 13.0 6.9 10.0 215 107 26 10.0 7.0 111 55 14.0 7.0 ※呼び径を有効口径として算出した。 動 水 勾 配 （‰） 動 水 勾 配 （‰） 1,000 50 500 1, 000 100 ( C=110 ) 10 500 1 5 10 1 ／ 50 100 ） 00 5 動 水 勾 配 （0/00）（0 流 量 ( /SSSSec) 流速 V=1m/sec V=2m/sec 流速 流速 V=3m/sec φ 65 φ 7 5 φ 1 00 φ 1 25 φ 150 φ 200 φ 2 50 φ 300 φ 350 -53-文章の追加
給水装置工事設計施工指針
設計編（改正表）
平成 27 年 8 月 1 日改訂現
行
改
訂
後
備
考
７．
給水装置の設置基準（水の安全・衛生対策）
７．
給水装置の設置基準（水の安全・衛生対策）
７．
給水装置の設置基準（水の安全・衛生対策）
７．
給水装置の設置基準（水の安全・衛生対策）
7．1 水 の 汚 染 防 止 ＜解 説＞ １．末端部が行き止まりの給水管は、停滞水が生じ水質が悪化するおそれがあるので、極力避け る必要がある。ただし、構造上やむを得ず停滞水が生じる場合は、末端部に排水機構を設置す る。 ２．住宅用スプリンクラーの設置にあたっては、停滞水が生じないよう末端給水栓までの配管途 中に設置すること。 ３．学校等のように一時的、季節的に使用されない給水装置には、給水管内に長期間水の停滞が 生じることがある。このような衛生上好ましくない停滞した水を容易に排除できるように、排 水機構を適切に設ける必要がある。 ４．給水管路の途中に有毒薬品置場、有害物の取扱場、汚水槽等の汚染源がある場合は、給水管 等が破損した際に有毒物や汚物が水道水に混入するおそれがあるので、その影響の無いところ まで離して配管すること。特に灯油等のタンク類は、近年、給油時の溢漏事故、貯油タンク類 や引込油管の老朽化による漏油事故等を起因とする、水道水の汚染事故が多発している。この ため、給水管を布設するにあたっては、貯油タンク類や引込油管の布設位置と競合しないよう 十分注意すること。 ５．水道用硬質塩化ビニル管（以下「塩ビ管」という。）、水道用ポリエチレン管等の合成樹脂管 は有機溶剤等に侵されやすいので、鉱油・有機溶剤等油類が浸透するおそれがある場所には使 用しないこととし、金属管（銅管、ステンレス鋼管等）を使用することが望ましい。合成樹脂 管を使用する場合は、さや管や浸透防止スリーブによる被覆等で適切な防護処置を講じること。 ここでいう鉱油類（ガソリン等）・有機溶剤（塗料、シンナー等）が浸透するおそれのある場 所とは、ガソリンスタンド、自動車整備工場、有機溶剤取扱事業所（倉庫）、廃液投棄埋立地で ある。 また、一般家庭等においても灯油タンクの付近は浸透のおそれがある。 【構造・材質基準に係る事項】 １．飲用に供する水を供給する給水管及び給水用具は、浸出に関する基準に適合するものを用 いること。（基準省令第 2 条第 1 項） ２．行き止まり配管等、水が停滞する構造としないこと。ただし、構造上やむを得ず水が停滞 する場合には、末端部に排水機構を設置すること。（基準省令第 2 条第 2 項） ３．シアン、六価クロム、その他水を汚染するおそれのある物を貯留し、又は取扱う施設に近 接して設置しないこと。（基準省令第 2 条第 3 項） ４．鉱油類、有機溶剤その他の油類が浸透するおそれのある場所にあっては、当該油類が浸透 するおそれのない材質の給水装置を設置すること。又は、さや管等により適切な防護のため の措置を講じること。（基準省令第 2 条第 4 項）
