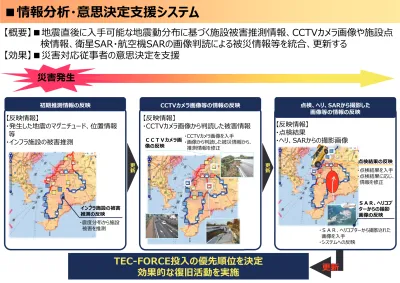

■情報分析・意思決定⽀援システム
【概要】■地震直後に⼊⼿可能な地震動分布に基づく施設被害推測情報、CCTVカメラ画像や施設点
検情報、衛星SAR・航空機SARの画像判読による被災情報等を統合、更新する
【効果】■災害対応従事者の意思決定を⽀援
TEC-FORCE投⼊の優先順位を決定
効果的な復旧活動を実施
初期推測情報の反映
【反映情報】
・発⽣した地震のマグニチュード、位置情報
等
・インフラ施設の被害推測
インフラ施設の被害 推測の反映 ・震度分布から施設 被害を推測CCTVカメラ画像等の情報の反映
【反映情報】
・CCTVカメラ画像から判読した被害情報
ＣＣＴＶカメラ画 像の反映 ・CCTVカメラ画像を⼊⼿ ・画像から判読した被災情報から、 推測情報を修正点検、ヘリ、SARから撮影した
画像等の情報の反映
【反映情報】
・点検結果
・ヘリ、SARからの撮影画像
点検結果の反映 ・点検結果を⼊⼿ ・点検結果に応じ、 情報を修正 ＳＡＲ、ヘリコプ ターからの撮影 画像の反映 ・ＳＡＲ、ヘリコプターから撮影された 画像を⼊⼿ ・システムへの反映災害発⽣
更新 更新更新
推計地震動分布情報
【概要】■
防災科学技術研究所より、
観測情報に基づく
推計地震動分布
【SIP成果】
を⼊⼿
インフラ施設の被害推測
【概要】■推計震度分布と所管施設の位置を重ね合わせ、施設位置での地震動強
さとインフラ施設のデータ(設計年次、構造諸元等)を⽐較
【推測対象】■道路橋、盛⼟、地盤の液状化
【効果】■インフラ施設被害を推測
発⽣地震の概要情報【概要】■
発⽣地震動と近年の被害地震(40地震)等を
⽐較
し、地震動分布の広がり、マグニチュードが
近似する地震を抽出
【効果】■参照地震の被害から発⽣地震の被害や対応
にあたる⼈員の規模などを評価
参照地震情報 発⽣地震情報参照地震情報
参照地震の被害概況 地震に関するコメント(国総研の所⾒) 被災度A：耐荷⼒の低下に著し い影響のある損傷を⽣ じており，落橋等致命 的な被害の可能性が ある場合(⼤被害) 被災度B：耐荷⼒の低下に影響 のある損傷で，余震や 活荷重等による被害の 進⾏がなければ，当 ⾯の利⽤が可能な場 合(中被害) 被災度C：短期間には耐荷⼒の 低下に影響のない場 合(⼩被害) インフラ施設の被災 推測結果 地理情報に重ね合わせを ⾏うメッシュ情報の選択 重ね合わせ情報の表⽰ ・⾮表⽰の選択■参照地震情報・インフラ施設の被害推測情報
CCTVカメラ画像の⾃動収集
インフラ施設の被害計測
画像情報収集手順 CCTVカメラの動作状況 確認 CCTVカメラの動 作状況表示 所管する各カメラ（正 常動作中）について 被災震度以上 の地域か？ 地震時自動記 録対象か カメラ被災震度 一覧作成表示 CCTVカメラ制御 パノラマ画像作成 パノラマ画像リスト作成 END y y n n ① ② 地震発生、震度メッシュ 情報入力 情報分析・意思決定支援 システムとの連携（表示） ③【概要】■被害を受けたインフラ施設の画像に予め取得
しておいた点群データ等を重ね合わせ、被害
箇所の簡易計測を⾏う。
【効果】■被害箇所の状況を定量的に把握。
【概要】■推計震度分布とCCTVカメラの配置を重ね合わせ、揺れの⼤きな場所に設置されているカメラを抽
出。CCTVカメラを遠隔制御し、地震直後の画像を⾃動収集。
【効果】■被災状況把握の迅速化
ＣＣＴＶカメラによる
現場画像の⾃動収集の流れ
①CCTVカメラの動作状況表⽰ 地震発⽣に伴い、伝送路（光ケーブル等）の切断やカメラ 本体の被災も想定されるため、カメラの動作状況を確認し動 作が停⽌しているカメラについては周辺の河川・道路等に被 害が発⽣している可能性が⾼いとして表⽰ CCTVカメラと震度階情報を⼀覧として整理 ②カメラ被災震度⼀覧 予め設定した震度以上の揺れが発⽣した地域のCCTVカメラ から⾃動的に画像を取得する。旋回、ズーム機能を実装する カメラについては、周囲を撮影し、パノラマ画像として取得する ③CCTVカメラ画像の⾃動取得 【カメラアイコンの表⽰】 被災震度が震度４以上の地域のCCTV カメラのアイコンが表⽰される。CCTVカメラ アイコンをクリックすると、対象カメラの詳細 情報が表⽰される。 被害を受けたインフラ施設の画像 簡易計測のイメージ■CCTVカメラを活⽤した情報
【概要】■複数の合成開⼝レーダーSAR（航空機、衛星）プラットフォームの組み合わせにより、効率的に初動調査を実施するため
のアルゴリズムを検討
【効果】■
災害時に取得可能な情報の取得時間、種類の可視化
【ポイント】
■SARは、夜間、悪天候に左右されず地上の観測が可能。わが国で運⽤されている
SAR搭載⼈⼯衛星は「ALOS-2」のみで、観測頻度は1⽇2回
■「情報空⽩時間・地域」を可能な限り排除するため、他国が運⽤する⼈⼯衛星SAR
（Sb-SAR）、分解能が⾼い航空機搭載SAR（Ab-SAR）を調査リソースとして組
み合わせて活⽤することが必要
衛星SARの観測データ運⽤に伴 い発⽣する「情報空⽩時間・地 域」を、管理⽀援システムにより可 能な限り排除する初動調査計画⽴案の流れ
ミッションプランニング(MP) ユニット
晴天範囲は航空写真 で計画 航空機・センサ別の 観測諸元 ⾬天地域は 航空機ＳＡＲで計画 スポットの調査はヘリで実施 計画⽴案、数量計算プロジェクトマネジメント(PM) ユニット
タイムライン検討、⼯程管理■初動調査計画⽴案⽀援システム
【SAR画像判読⽀援システムの開発】
■画像解析により技術者が判読時に利⽤する画像を作成
■誤判読や⾒逃しの低減、判読の迅速化
【ポイント】
■SAR画像を⽤いてインフラ施設の被害状況や深層崩壊箇所等の技術者判読が可能
■⽬視による技術者判読は、時間を要するうえに、技術者の熟練度により確度が異なる。
© 2012 Astrium Services / Infoterra GmbH, Distribution [PASCO] © 国⼟地理院
