LabVIEW Real-Time

モジュールリ

リースおよびアップグレードノート

バージョン

₂₀₁₁

このドキュメントには、LabVIEW 2011 Real-Timeモジュールのシステム要件、インストール手順、新機能の説明、およびアップグレードと互換性の問題が記載されています。

Real-Timeモジュールの使用方法を習得するには、『LabVIEW Real-Timeモジュール

スタートアップガイド』マニュアルの演習をご利用ください。ヒント LabVIEW Real-Timeモジュールを使用したアプリケーションの設計、開発、実装を行う際のプログラミングの推奨事項については、『LabVIEWヘルプ』の_Real-Timeモジュールでのベストプラクティスブックを参照してください。このブックを表示するには、『LabVIEWヘルプ』の目次タブで_Real-Timeモジュール→_Real-Timeモジュールでのベストプラクティスを選択します。

システム要件...2 Real-Timeモジュール2011をインストールする...2 Real-Timeモジュールをアクティブ化する...3 Real-Timeターゲットを構成する...3 Real-Timeモジュール2011の新機能...4 LabVIEW開発環境外からスタンドアロンアプリケーションをデプロイする...4 EPICSサーバI/Oサーバ構成の改善...4 EPICSクライアントI/Oサーバのサポート...4 新規VI...4

Real-Time Execution Trace（実行トレース）ツールキット...5

Real-Time Execution Trace（実行トレース）ツールキットをアクティブ化する...5 アップグレードおよび互換性の問題...5 Real-Timeモジュール2011の既知の問題...6 その他の情報...6 関連ドキュメントおよびサンプル...6 ナショナルインスツルメンツのウェブサイト...6 サポート...7 ™

(2)

システム要件

表 1は、LabVIEW 2011 Real-Timeモジュールを実行するためのシステム要件を示します。Real-Timeモジュールのシステム要件は、『LabVIEWリリースノート』に記載されるLabVIEWのシステム要件への追加事項です。

Real-Time

モジュール

2011

をインストールする

以下の手順で開発用コンピュータにLabVIEWとReal-Timeモジュールをインストールします。 1. 管理者または管理者権限を持つユーザとして開発用コンピュータにログインします。 2. LabVIEWプラットフォームDVD 1を挿入します。メモ LabVIEW 2011プラットフォームDVDを追加注文するには、ナショナルインスツルメンツのウェブサイトをご参照ください。この製品をNIソフトウェアスイートまたはNI製品バンドルの一部として購入した場合は、それらのインストールメディアからこの製品をインストールできます。 3. 画面の指示に従って、以下のソフトウェアのインストールとアクティブ化を行います。 • LabVIEW • Real-Timeモジュール

• PID and Fuzzy Logic（PID/ファジーロジック）ツールキット

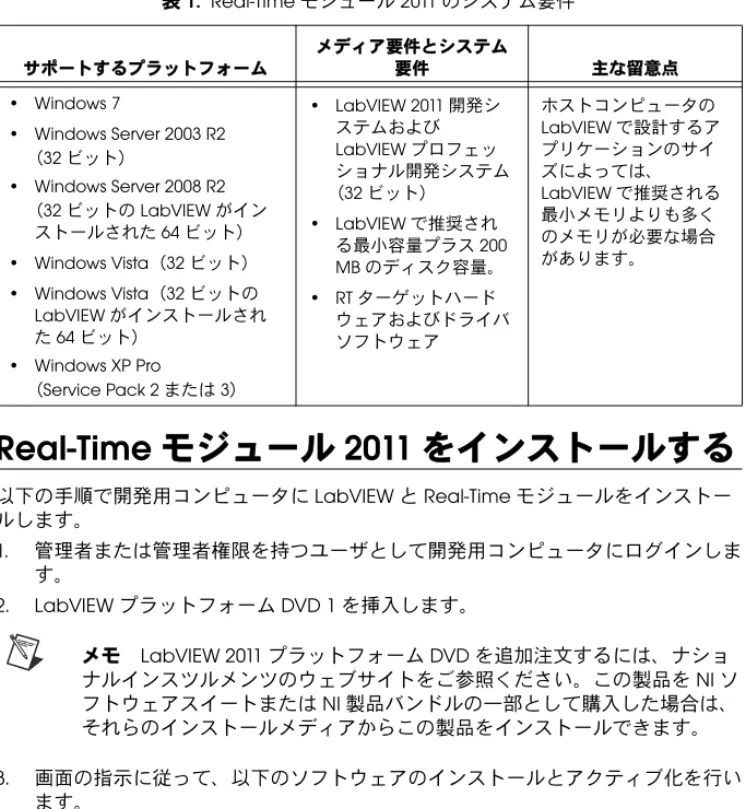

表 1. Real-Time モジュール 2011 のシステム要件 サポートするプラットフォームメディア要件とシステム要件主な留意点 • Windows 7 • Windows Server 2003 R2 （32ビット） • Windows Server 2008 R2 （32ビットのLabVIEWがインストールされた64ビット） • Windows Vista（32ビット） • Windows Vista（32ビットの LabVIEWがインストールされた64ビット） • Windows XP Pro （Service Pack 2または3） • LabVIEW 2011開発システムおよび LabVIEWプロフェッショナル開発システム（32ビット） • LabVIEWで推奨される最小容量プラス200 MBのディスク容量。 • RTターゲットハードウェアおよびドライバソフトウェアホストコンピュータの LabVIEWで設計するアプリケーションのサイズによっては、 LabVIEWで推奨される最小メモリよりも多くのメモリが必要な場合があります。

(3)

メモ適切なデバイスドライバのインストールについては、各ハードウェアのドキュメントを参照してください。

Real-Time

モジュールをアクティブ化する

Real-Timeモジュールの使用にはライセンスのアクティブ化が必要です。一時ライセンスは、30日間の評価期間が設けられています。評価期間の終了後にReal-Timeモジュールを継続して使用するには、有効なReal-Timeモジュールのライセンスをアクティブ化する必要があります。ナショナルインスツルメンツの製品のアクティブ化には、NI License Manager （スタート→すべてのプログラム→_{National Instruments}→_{NI License Manager}）

を使用できます。ナショナルインスツルメンツの製品のアクティブ化については、

NI License Managerでヘルプ→目次を選択してアクセスできる『National

Instruments License Managerヘルプ』を参照してください。

Real-Time

ターゲットを構成する

Measurement & Automation Explorer（MAX）を使用して、RTターゲットを構成し、

ターゲットにソフトウェアとドライバをインストールします。MAXはLabVIEWプ

ラットフォームDVDからインストールできます。

• ネットワーク接続されたRTターゲット —MAXでヘルプ→MAXヘルプを選択し

て表示される『Measurement & Automation Explorerヘルプ』の_MAXリモートシステムヘルプブックを参照してください。

• デスクトップコンピュータターゲット — デスクトップコンピュータをネット

ワークRTターゲットとして構成する方法については、『デスクトップコンピュー

タをLabVIEWのRTターゲットとして使用する』ドキュメントを参照してくだ

さい。スタート→すべてのプログラム→_{National Instruments}→_{LabVIEW 2011} →LabVIEWマニュアルを選択して、JPN\RT_Using_PC_as_RT_Target.pdfを

ダブルクリックしてドキュメントを開きます。

メモ NI Web-Based Monitoring and ConfigurationをRTターゲットにイ

ンストールすると、ウェブブラウザを使用して、ターゲットで一般的な監視およびタスクの構成を行うことができます。ウェブベースの監視および

構成の情報については、『LabVIEWヘルプ』の目次タブから基本機能→プ

ロジェクトとターゲットを操作する→操作手順→ウェブブラウザでリモートデバイスを監視および構成するトピックを参照してください。

(4)

Real-Time

モジュール

2011

の新機能

以下はReal-Timeモジュール2011の新機能です。これらの機能については、ヘルプ→ LabVIEWヘルプを選択してアクセスできる『LabVIEWヘルプ』を参照してください。

LabVIEW

開発環境外からスタンドアロンアプリケー

ションをデプロイする

Real-Timeモジュールの以前のバージョンでは、プロジェクトエクスプローラウィンドウからのみスタンドアロンアプリケーションをRTターゲットにデプロイできまし

た。Real-Timeモジュール2011では、Measurement and Automation Explorer

(MAX) またはNIシステム構成VIを使用して、LabVIEW開発環境外からスタンドアロンリアルタイムアプリケーションをデプロイすることもできます。アプリケーションに適したデプロイメント方法を選択するための情報については、『LabVIEWヘルプ』の目次タブから_Real-Timeモジュール→_Real-Timeモジュールの操作手順→確定的アプリケーションを作成、デプロイ、およびデバッグするトピックを参照してください。

EPICS

サーバ

_I/O

サーバ構成の改善

EPICSサーバ_I/Oサーバを構成ダイアログボックスには、新しい配列長列が含まれています。この列を使用して、データタイプが配列のEPICSプロセス変数（PV）の初期配列長を指定します。配列長を指定しない場合、EPICSサーバI/Oサーバは実行時に配列長を1に設定します。配列長とデータタイプが配列のバインドされたシェア変数の長さと異なる場合は、実行時に配列長がバインドされたシェア変数の長さに変更されます。

EPICS

クライアント

_I/O

サーバのサポート

Real-Timeモジュール2011には、EPICSクライアントI/Oサーバのサポートが含ま

れています。CAネットワークプロトコルを使用して入力/出力コントローラ（IOC）またはチャンネルアクセスサーバ（CAS）がパブリッシュするプロセス変数（PV）を、EPICSクライアントI/Oサーバを使用して監視および更新します。

新規

_VI

以下はReal-Timeモジュール2011の新しいVIです。

EPICS クライアント VI

EPICSパレットには、新しいEPICSクライアントパレットとEPICSサーバパレットが含まれています。_EPICSサーバパレットには、EPICSサーバVIが含まれます。_EPICS

クライアントパレットには、新しいEPICSクライアントVIが含まれています。

EPICSクライアントI/Oサーバの作成、デプロイ、およびデプロイ解除を行うには、

(5)

Real-Time Execution Trace

（実行トレース）

ツールキット

LabVIEW Real-Timeモジュールには、30日の評価期間が設けられたReal-Time

Execution Traceツールキットが含まれています。Real-Time Execution Trace（実行

トレース）ツールキットには、Real-Time実行トレースツールと実行トレースツール

VIが含まれています。実行トレースツールVIを使用して、VIのタイミングおよび実

行データと、RTターゲットで実行されているすべてのアプリケーションのスレッド

イベントを取得することができます。Real-Time実行トレースツールは、タイミング

とイベントデータ、またはトレースセッションをホストコンピュータに表示します。

LabVIEWでは、ツール→_Real-Timeモジュール→_{Execution Trace Toolkit}を選択し

て、Real-Time実行トレースツールを表示します。

Real-Time Execution Trace（実行トレース）ツールキットを使用してReal-Timeアプ

リケーションをデバッグする方法については、『LabVIEWヘルプ』の_Real-Time Execution Trace Toolkitブックを参照してください。ヘルプ→_LabVIEWヘルプを選

択して、『LabVIEWヘルプ』を表示します。『LabVIEWヘルプ』でツールキット→

Real-Time Execution Trace Toolkitを選択し、_{Real-Time Execution Trace Toolkit}ブックを表示します。

Real-Time Execution Trace

（実行トレース）ツール

キットをアクティブ化する

Real-Time Execution Trace（実行トレース）ツールキットの使用にはライセンスのア

クティブ化が必要です。一時ライセンスは、30日間の評価期間が設けられています。

評価期間の終了後にReal-Time Execution Trace（実行トレース）ツールキットを継続して使用するには、有効なReal-Time Execution Trace（実行トレース）ツールキットのライセンスをアクティブ化する必要があります。

ナショナルインスツルメンツの製品のアクティブ化には、NI License Manager （スタート→すべてのプログラム→_{National Instruments}→_{NI License Manager}）を

使用できます。ナショナルインスツルメンツの製品のアクティブ化については、

NI License Managerでヘルプ→目次を選択してアクセスできる『National

Instruments License Managerヘルプ』を参照してください。

アップグレードおよび互換性の問題

Real-Timeモジュール2010からReal-Timeモジュール2011にアップグレードする際、以下の互換性の問題が発生する場合があります。Real-Timeモジュールの旧バージョンにおける変更点については、ni.com/jpで利用可能な、旧バージョンの『LabVIEW Real-Timeモジュールリリースおよびアップグレードノート』を参照してください。

(6)

PID and Fuzzy Logic（PID/ ファジーロジック）ツールキット用

の別のインストーラ

Real-Timeモジュールを実行するには、PID and Fuzzy Logic（PID/ファジーロジッ

ク）ツールキットが必要です。ただし、PID and Fuzzy Logicツールキットは

Real-Timeモジュールと共にインストールされなくなりました。このツールキット

は、LabVIEWプラットフォームDVDを使用してインストールできます。

Real-Time

モジュール

2011

の既知の問題

RTモジュールの既知の問題については、ni.com/jp/infoでInfo Codeとして

jpiqjhと入力してください。

その他の情報

ナショナルインスツルメンツでは、NI製品を使用する上で役立つ豊富なリソースを提供しています。LabVIEWおよびReal-Timeモジュールのご使用に際して、以下のリソースをご利用いただけます。

ナショナルインスツルメンツのウェブサイト

RTモジュールの最新のNI Developer Zoneの記事、サンプル、およびサポート情報については、ni.com/jp/infoから、Info Codeとしてjp4cw4と入力してください。

(7)

サポート

技術サポートリソースの一覧は、ナショナルインスツルメンツのウェブサイトでご覧いただけます。ni.com/jp/supportでは、トラブルシューティングやアプリケーション開発のセルフヘルプリソースから、ナショナルインスツルメンツのアプリケーションエンジニアのEメール/電話の連絡先まで、あらゆるリソースを参照することができます。

ナショナルインスツルメンツでは、米国本社（11500 North Mopac Expressway,

Austin, Texas, 78759-3504）および各国の現地オフィスにてお客様にサポート対応しています。日本国内でのサポートについては、ni.com/jp/supportでサポートリクエストを作成するか、0120-527196（フリーダイヤル）または03-5472-2970（大代表）までお電話ください。日本国外でのサポートについては、ni.com/niglobal（英語）の「Worldwide Offices」セクションから、お問い合わせ先、サポート電話番号、電子メールアドレス、現在実施中のイベントに関する最新情報を提供する各支社のウェブサイトにアクセスできます。
