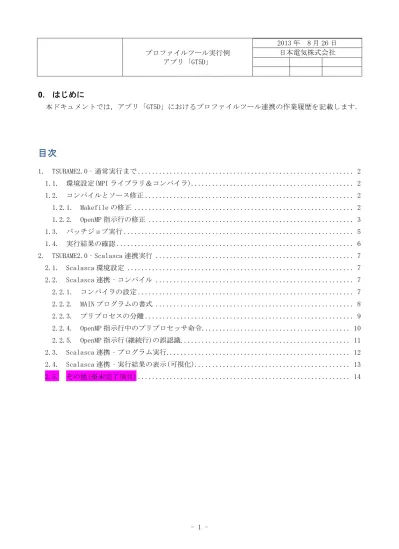

プロファイルツール実行例 アプリ「GT5D」 2013 年 8 月 26 日 日本電気株式会社
0. はじめに
本ドキュメントでは，アプリ「GT5D」におけるプロファイルツール連携の作業履歴を記載します．目次
1. TSUBAME2.0‐通常実行まで ... 2 1.1. 環境設定(MPI ライブラリ＆コンパイラ) ... 2 1.2. コンパイルとソース修正 ... 2 1.2.1. Makefile の修正 ... 2 1.2.2. OpenMP 指示行の修正 ... 3 1.3. バッチジョブ実行 ... 5 1.4. 実行結果の確認 ... 6 2. TSUBAME2.0‐Scalasca 連携実行 ... 7 2.1. Scalasca 環境設定 ... 7 2.2. Scalasca 連携‐コンパイル ... 7 2.2.1. コンパイラの設定 ... 7 2.2.2. MAIN プログラムの書式 ... 8 2.2.3. プリプロセスの分離 ... 9 2.2.4. OpenMP 指示行中のプリプロセッサ命令... 10 2.2.5. OpenMP 指示行(継続行)の誤認識... 11 2.3. Scalasca 連携‐プログラム実行... 12 2.4. Scalasca 連携‐実行結果の表示(可視化) ... 13 2.5. その他(※未完了項目) ... 141. TSUBAME2.0‐通常実行まで
1.1. 環境設定(MPI ライブラリ＆コンパイラ)
最新の Open MPI と Intel コンパイラを使用するため，${HOME}/.bashrc 等で環境変数(パス等)を 設定します． ～設定例～ export SELECT_MPI=/usr/apps/openmpi/1.6.3/intel export PATH=${SELECT_MPI}/bin:$PATH export LD_LIBRARY_PATH=${SELECT_MPI}/lib:$LD_LIBRARY_PATH ※2013 年 8 月現在，デフォルトの Intel コンパイラの ver.は 13.0 です． 1.2. コンパイルとソース修正 TSUBAME2.0 環境におけるプログラム移植のための修正を記載します． 1.2.1. Makefile の修正 TSUBAME2.0 環境に合わせて，コンパイラおよびオプションの修正を行います．ソースコード環 境に含まれている’ Makefile.intel’の内容を参考にして， Makefile を作成しました． ～修正後：Makefile～ .SUFFIXES: .f .o fc = mpif90
cflag = -openmp -O3 -xHost -r8 -ipo -shared-intel -mcmodel=large -fpp -DMPI2=0 -DFFT_MKL -DBX -DFLATDIR -I$(MKLROOT)/include
libs = -mkl=parallel
.f.o:
$(fc) $(cflag) -c $<
obj = main.o init.o cip.o col.o bvector.o fem.o src.o diag.o tool.o time.o asrc.o
all: mkl_dfti $(obj)
$(fc) $(cflag) -o GT5D $(obj) $(libs)
mkl_dfti:
ifort -c $(MKLROOT)/include/mkl_dfti.f90
clean::
rm -f ./*.o ./*.mod core GT5D
1.2.2. OpenMP 指示行の修正 TSUBAME2.0(Intel コンパイラ)環境では，一部の OpenMP 指示行が原因で結果不正が発生してい ました．エラー発生箇所を調査した結果，以下の 2 つの問題点が見つかりました． ・ PRIVATE 属性の追加漏れ ・ 不要な REDUCTION 節の記述 ～修正前：diag.f(140 行目付近)～
!$OMP PARALLEL DO PRIVATE(j,i) !FRT ★最内側のループ変数kの指定が必要 do i = 1,nx do j = 1,ny do k = 1,nz dwk(i,j,k,1) = phd(i,j,k) vxa(j,i)=vxa(j,i)+vx1(k,j,i)/dble(nz) vya(j,i)=vya(j,i)+vy1(k,j,i)/dble(nz) enddo enddo enddo !fj>
!$OMP PARALLEL DO DEFAULT(NONE)
!$OMP&REDUCTION(+:wk) ★iループで並列化する場合，wkはREDCTION処理にならない !$OMP& PRIVATE(i,j,k,l,dzz,vp,v,hk,ff,vx,vy) !$OMP& SHARED(bbs,vx1,vy1,vxa,vya,bb,dww,vy0,vx0,f,w) !fj< do i = 1,nx dzz=dv*dww*2*pi*ami/b0**2 do j = 1,ny vp = dsqrt(bb(i,j)/b0)*w do k = 1,nz do l = 1,nv v = (l-nv/2-0.5d0)*dv hk = 0.5*ami*(v**2+vp**2) ff = f(l,k,j,i) wk(i,j,k,2) = wk(i,j,k,2)+ff*dzz*bbs(i,j,l) wk(i,j,k,3) = wk(i,j,k,3)+ff*dzz*bbs(i,j,l)*v wk(i,j,k,4) = wk(i,j,k,4)+ff*dzz*bbs(i,j,l)*hk
～修正後：diag.f(140 行目付近)～ !$OMP PARALLEL DO PRIVATE(k,j,i) !FRT do i = 1,nx do j = 1,ny do k = 1,nz dwk(i,j,k,1) = phd(i,j,k) vxa(j,i)=vxa(j,i)+vx1(k,j,i)/dble(nz) vya(j,i)=vya(j,i)+vy1(k,j,i)/dble(nz) enddo enddo enddo !fj>
!$OMP PARALLEL DO DEFAULT(NONE)
!$OMP& PRIVATE(i,j,k,l,dzz,vp,v,hk,ff,vx,vy) !$OMP& SHARED(bbs,vx1,vy1,vxa,vya,bb,dww,vy0,vx0,f,w,wk) !fj< do i = 1,nx dzz=dv*dww*2*pi*ami/b0**2 do j = 1,ny vp = dsqrt(bb(i,j)/b0)*w do k = 1,nz do l = 1,nv v = (l-nv/2-0.5d0)*dv hk = 0.5*ami*(v**2+vp**2) ff = f(l,k,j,i) wk(i,j,k,2) = wk(i,j,k,2)+ff*dzz*bbs(i,j,l) wk(i,j,k,3) = wk(i,j,k,3)+ff*dzz*bbs(i,j,l)*v wk(i,j,k,4) = wk(i,j,k,4)+ff*dzz*bbs(i,j,l)*hk
1.3. バッチジョブ実行 コンパイルして作成した実行モジュール「GT5D」と，配布されたデータ一式を使用して，バッチ ジョブを実行します． 問題サイズは以下の通りで，性能計測モード(ifdbg=1)で実行しました． ～使用ケース～ 問題サイズ (nnx,nny,nnz,nnv,npw)=(120,120,32,64,4) 並列数 32ノード(MPI 64プロセス×OpenMP 6スレッド 分割設定 (npx,npy,npw)=(4,4,4) ステップ数 nt=100 ～バッチジョブスクリプト(go.sh)～ #!/bin/bash cd ${PBS_O_WORKDIR} export OMP_NUM_THREADS=6
mpirun -np 64 --report-bindings -bysocket -cpus-per-proc 6 -bind-to-core -x OMP_NUM_THREADS -hostfile ${PBS_NODEFILE} ./GT5D >& ./log.mpi
・ 作業ディレクトリと同じパス(PBS_O_WORKDIR)に移動し，mpirun を実行します． ・ 環境変数 OMP_NUM_THREADS は，mpirun の「-x」オプションで全プロセスに渡します． ・ TSUBAME2.0(westmere)は，6 コア*2 ソケットの計 12 個の物理的 CPU 構成となっています．
bind に関する記述は Open MPI のオプションであり，ハイブリッド実行時の各プロセスをソ ケット毎に割り当てる設定となります．
※ その他，バッチジョブの詳細については省略します(詳細はマニュアルにて)
～バッチジョブ投入方法～
% t2sub -q S -W group_list=t2g-hp120261 -l walltime=01:00:00 -l select=32:ncpus=6:mpiprocs= 2:mem=50gb -l place=scatter ./go.sh
・ 「-q」でキュー名，「-W group_list」でグループ名を指定します(ワークショップ用リソー ス，およびアプリ FS の課題番号の情報に基づいて設定します) ・ 「-l select=32:ncpus=6:mpiprocs=2:mem=50gb -l place=scatter」で，2 プロセス＆50GB のチャンクを 32 個分確保します．結果的に，32 ノード，MPI 64 プロセスの実行の設定と なります．使用時間(上限)は，「-l walltime」で設定します． ※ その他，バッチジョブの詳細については省略します(詳細はマニュアルにて)
1.4. 実行結果の確認
バッチジョブのログ(OTHERS.e*，OTHERS.o*)と mpirun の実行ログ(log.mpi)を確認し，プログラ ムが問題なく動作していることを確認しました． ～実行ログ(log.mpi)抜粋～ ： subroutine costs(msec) init________ 7202.70068359375 dn__________ 2.22922119140625 field_______ 29.0511230468750 drift_______ 4.64650878906250 l4d_nl______ 19.8482055664062 l4d_l_______ 230.803220214844 rk__________ 498.912287597656 bc__________ 159.725722656250 col_________ 153.361323242187 asrc________ 0.104199218750000 out_________ 1.391601562500000E-004 1step_______ 1098.68195068359 end_________ 0.000000000000000E+000 communication costs(msec) total_______ 1098.68195068359 calc________ 941.514101028442 comm________ 157.167849655151 ：
2. TSUBAME2.0‐Scalasca 連携実行
2.1. Scalasca 環境設定 Scalasca は，アプリ FS 共用にインストールしたパッケージを使用します．節 1.1 の環境設定に加 えて，${HOME}/.bashrc 等で環境変数(パス等)を設定します． ～設定例～ export PATH=/work1/t2g-hp120261/fs_share_tool/scalasca-1.4.3/bin:${PATH} export PAPI_ROOT=/work0/GSIC/apps/papi-5.0.0 export PATH=${PATH}:${PAPI_ROOT}/bin export LD_LIBRARY_PATH=${LD_LIBRARY_PATH}:${PAPI_ROOT}/lib export LIBRARY_PATH=${LIBRARY_PATH}:${PAPI_ROOT}/lib export FPATH=${FPATH}:${PAPI_ROOT}/include export CPATH=${CPATH}:${PAPI_ROOT}/include export MANPATH=${MANPATH}:${PAPI_ROOT}/man ※2013 年 8 月現在，Scalasca は ver.1.4.3 がインストールされています． ※HW カウンタの情報は，PAPI を利用して採取しています．PAPI の環境設定は不要ですが，異なる PAPI の ver.を設定している場合には，削除する必要があります． 2.2. Scalasca 連携‐コンパイル 2.2.1. コンパイラの設定 Scalasca を利 用し たコン パイ ルは ，基本 的には mpif90 等 コン パイ ラのコ マン ドの 前に 「scalasca -instrument」(もしくは短縮形「skin」)を追加するのみです．Makefile の該当部分 を修正しました． ～修正前：Makefile～ .SUFFIXES: .f .o fc = mpif90cflag = -openmp -O3 -xHost -r8 -ipo -shared-intel -mcmodel=large -fpp -DMPI2=0 -DFFT_MKL -DBX -DFLATDIR -I$(MKLROOT)/include
：
～修正後：Makefile～ .SUFFIXES: .f .o
fc = skin mpif90
cflag = -openmp -O3 -xHost -r8 -ipo -shared-intel -mcmodel=large -fpp -DMPI2=0 -DFFT_MKL -DBX -DFLATDIR -I$(MKLROOT)/include
2.2.2. MAIN プログラムの書式
MAIN プログラムをコンパイル時，Scalasca が行うソースコードの変換によってコンパイルエラ ーが発生します(メッセージ中に，pomp や opari といったキーワードが含まれる)．Scalasca の字 句解析を妨げる要因として，MAIN プログラム中に以下の 2 つの問題点が見つかりました． ・ 先頭に「PROGRAM ～」の記述がない ・ 最後の END の直前(正常終了時)に STOP 文が存在する ～修正前：main.f～ #ifdef HDF5 use hdf5 #endif
implicit real*8 (a-h,o-z) include "paramlist.f" include "mpif.h" dimension ：※中略※ call mpi_finalize(ierr) stop end ～修正後：main.f～ program fs_gt5d #ifdef HDF5 use hdf5 #endif
implicit real*8 (a-h,o-z) include "paramlist.f" include "mpif.h" dimension ：※中略※ call mpi_finalize(ierr) C stop end
2.2.3. プリプロセスの分離 コンパイルと同時にプリプロセス(cpp，fpp 等)を行うプログラムでは，Scalasca 連携のコンパ イルが正常に動作しない場合に，プリプロセスとコンパイルを分離して再実行します． アプリ「GT5D」では，Makefile に以下の変更を加えることで，プリプロセスの分離を実現しま した． ・ コマンドおよびオプションを，各々プリプロセス用とコンパイル用に分類する ・ オブジェクト(*.o)作成部分を 2 段階(プリプロセス→コンパイル)に処理する ～修正後：Makefile～ .SUFFIXES: .f .o fc = skin mpif90
cflag1 = -openmp -O3 -xHost -r8 -ipo -shared-intel -mcmodel=large -I$(MKLROOT)/include cflag2 = -P -C -traditional -DMPI2=0 -DFFT_MKL -DBX -DFLATDIR
libs = -mkl=parallel
.f.o:
cpp $(cflag2) $*.f > $*.fsapp.f $(fc) $(cflag1) -o $*.o -c $*.fsapp.f
obj = main.o init.o cip.o col.o bvector.o fem.o src.o diag.o tool.o time.o asrc.o
all: mkl_dfti $(obj)
$(fc) $(cflag1) -o GT5D $(obj) $(libs)
mkl_dfti:
ifort -c $(MKLROOT)/include/mkl_dfti.f90
clean::
2.2.4. OpenMP 指示行中のプリプロセッサ命令
Scalasca の字句解析を妨げる要因として，OpenMP 指示行の中にプリプロセッサ命令(ifdef)が 存在する箇所がありました．Scalasca を使用する場合にはエラーとなるため，当該部分の条件文 の真偽に従って，プリプロセッサ命令の削除を行いました．
～修正前：cip.f(1353 行目付近)～ !$OMP PARALLEL DO DEFAULT(NONE) !$OMP& REDUCTION(+:df2,dfc) !$OMP& PRIVATE(i,j,k,l,b0s) !$OMP& PRIVATE(vxl,vxr,vyl,vyr,vzl,vzr,vvl,vvr) !$OMP& PRIVATE(vxl2,vxr2,vyl2,vyr2,vzl2,vzr2,vvl2,vvr2) !$OMP& PRIVATE(fxl,fxr,fyl,fyr,fzl,fzr,fvl,fvr) !$OMP& PRIVATE(fxl2,fxr2,fyl2,fyr2,fzl2,fzr2,fvl2,fvr2) !$OMP& PRIVATE(flx,fly,flz,flv) !$OMP& PRIVATE(flx2,fly2,flz2,flv2) !$OMP& PRIVATE(flow) !$OMP& PRIVATE(dxi,dzi) !$OMP& PRIVATE(dx2i,dz2i) #ifdef FX1 !$OMP& PRIVATE(fl_wk) #endif !$OMP& SHARED(if5d,bbs,rg,vx,vy,vz,vv,f,df,fc,adt,ca) !$OMP& SHARED(dx2,dy2,dz2,dv2) !$OMP& SHARED(cxi,dyi,czi,dvi) !$OMP& SHARED(cx2i,dy2i,cz2i,dv2i) !$OMP& SHARED(cc1,cc2) !$OMP& SCHEDULE(static,1) do i = 1,nx ～修正後：cip.f(1353 行目付近)～ !$OMP PARALLEL DO DEFAULT(NONE) !$OMP& REDUCTION(+:df2,dfc) !$OMP& PRIVATE(i,j,k,l,b0s) !$OMP& PRIVATE(vxl,vxr,vyl,vyr,vzl,vzr,vvl,vvr) !$OMP& PRIVATE(vxl2,vxr2,vyl2,vyr2,vzl2,vzr2,vvl2,vvr2) !$OMP& PRIVATE(fxl,fxr,fyl,fyr,fzl,fzr,fvl,fvr) !$OMP& PRIVATE(fxl2,fxr2,fyl2,fyr2,fzl2,fzr2,fvl2,fvr2) !$OMP& PRIVATE(flx,fly,flz,flv) !$OMP& PRIVATE(flx2,fly2,flz2,flv2) !$OMP& PRIVATE(flow) !$OMP& PRIVATE(dxi,dzi) !$OMP& PRIVATE(dx2i,dz2i) !$OMP& SHARED(if5d,bbs,rg,vx,vy,vz,vv,f,df,fc,adt,ca)
2.2.5. OpenMP 指示行(継続行)の誤認識 Scalasca の字句解析では，OpenMP 指示行の継続行の内，以下の条件を満たすものについて，エ ラーが発生していました．適宜，スペースを追加してエラーが回避できることを確認しました． ・ 継続行「!$OMP&」の後にスペースが無い ・ 継続行が FIRSTPRIVATE 節，または LASTPRIVATE 節である． ～修正前：src.f(133 行目付近)～
!$OMP PARALLEL DO FIRSTPRIVATE(jl,il,i) !FRT !$OMP&LASTPRIVATE(jl,il,i,j,j0,i0,jj,ii) !FRT !$OMP& SCHEDULE(static,1) do jj=0,nncy+1 do ii=0,nncx+1 i0=imat(1,ii,jj) j0=imat(2,ii,jj) do j=-jmax,jmax do i=-imax,imax ～修正後：src.f(133 行目付近)～
!$OMP PARALLEL DO FIRSTPRIVATE(jl,il,i) !FRT !$OMP& LASTPRIVATE(jl,il,i,j,j0,i0,jj,ii) !FRT !$OMP& SCHEDULE(static,1) do jj=0,nncy+1 do ii=0,nncx+1 i0=imat(1,ii,jj) j0=imat(2,ii,jj) do j=-jmax,jmax do i=-imax,imax ※その他，src.f，asrc.f に複数，同様の箇所があります． 尚，このエラーが発生している箇所では，FIRSTPRIVATE や LASTPRIVATE で指定された変数の値 は，並列化ループ内でローカルに使用しているため，通常の PRIVATE 属性に修正しています．
2.3. Scalasca 連携‐プログラム実行 コンパイルして作成した実行モジュール「GT5D」と，配布されたデータ一式を使用して，バッチ ジョブを実行します．使用するケースとジョブの投入方法は，節 1.3 の通常実行と同じです(性能計 測モードにて実行)． Scalasca を利用したプログラム実行は，実行モジュール(逐次)や mpirun(MPI 並列)コマンドの前 に「scalasca -analyze」(もしくは短縮形「scan」)を追加して行います．
TSUBAME2.0 のバッチジョブでの実行では，Scalasca と mpirun のオプションが正しく識別できな いため，mpirun のオプションを「”(ダブルクォーテーション)」で囲う必要があります．混同を避け るため，Scalasca 側のオプションを指定する場合は，設定ファイル(EPIK.CONF)に書くことをお勧め します． ～バッチジョブスクリプト(go.sh)～ #!/bin/bash cd ${PBS_O_WORKDIR} export OMP_NUM_THREADS=6
scan mpirun -np 64 "--report-bindings" "-bysocket -cpus-per-proc 6 -bind-to-core" "-x OMP_N UM_THREADS" "-hostfile ${PBS_NODEFILE}" ./GT5D >& ./log.mpi
～設定ファイル(EPIK.CONF)の例～
EPK_TITLE=fs_gt5d ★アーカイブ名
EPK_METRICS=PAPI_SP_OPS:PAPI_DP_OPS:PAPI_VEC_SP ★メトリックの指定(PAPIプリセットイベント) ESD_BUFFER_SIZE=100000000 ★バッファサイズの指定
2.4. Scalasca 連携‐実行結果の表示(可視化) X-window が使用できるターミナルを立ち上げて，出力されたアーカイブ(epik_*)に対して． 「scalasca -examine」(もしくは短縮形「square」)を実行します． ～コマンド実行例～ % square epik_fs_gt5d ～表示画面～
2.5. その他(※未完了項目)
ワークショップでは，TSUBAME/Scalasca がターゲットだが，VampirTrace および京&FX10 の場合に ついても同様に執筆のつもり？
・ 本ドキュメントもしくは wiki で追加検討(汎用的な部分は Tips として wiki 掲載を励行) Ø 代表的な Scalasca のオプションやパラメータ(コンパイル時・実行時)
Ø PAPI プリセットイベント(papi_avail 参照) Ø ユーザー区間指定(手動)の例
Ø PAPI のイベント指定は変更する可能性アリ
