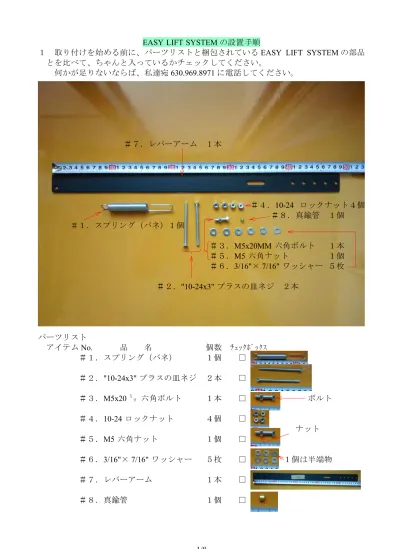

EASY LIFT SYSTEM の設置手順
１ 取り付けを始める前に、パーツリストと梱包されているEASY LIFT SYSTEM の部品 とを比べて、ちゃんと入っているかチェックしてください。 何かが足りないならば、私達宛630.969.8971 に電話してください。 ＃７．レバーアーム １本 ＃４．10-24 ロックナット４個 ＃８．真鍮管 １個 ＃１．スプリング（バネ）１個 ＃３．M5x20MM 六角ボルト １本 ＃５．M5 六角ナット １個 ＃６．3/16"× 7/16" ワッシャー ５枚 ＃２．"10-24x3" プラスの皿ネジ ２本 パーツリスト アイテムNo. 品 名 個数 ﾁｪｯｸﾎﾞｯｸｽ ＃１．スプリング（バネ） １個 □ ＃２．"10-24x3" プラスの皿ネジ ２本 □ ＃３．M5x20 ㍉ 六角ボルト １本 □ ボルト ＃４．10-24 ロックナット ４個 □ ナット ＃５．M5 六角ナット １個 □
２ 初めに、下記図で示している「Ａ」、「Ｂ」、「Ｃ」の３か所のネジを外します。 「Ａ」は写真の位置にネジ山がありますが、「Ｂ」、「Ｃ」はこの写真の反対側にねじ 山があります。ネジは星形のトルクスネジになっていますので、トルクスドライバーが 必要になります。 外し方は、まずブレード(糸のこ歯)を外し、トップアームを下げて、「Ａ」の M5 ね じと「Ｂ」と 「Ｃ」のM6 ネジ及び M6 ロックナットを外します。
注意：取り外したネジを捨てないでください。EASY LIFT SYSTEM を取り外したと きに、最初に付いていたネジを再設置する必要があります。
Ａ
Ｂ
トップアーム トルクスネジはこんなねじ山 似てない？Ｃ
※ Ａの位置(ネジ)はそのままでは分かりにくいので色をつけています。 (1) Ａのトルクスネジ(６星型)を外す ※ 糸のこの右側(モーターが付い ている側)(2) 糸のこの左側(モーターが付いていない側)のＢとＣのネジをトルクスドライバーで、 取り外す。 Ｂ Ｃ
Ｂ
Ａ 取り外したネジＣ
３ アイテム＃２の「"10-24x3"プラスの皿ネジ」を「Ｂ」の穴の左側からに挿入してく ださい。 NOTE：糸のこの左側はモーターが取り付けてない側です。アイテム＃２の「"10-24x3"プラスの皿ネジ」をアイテム＃４の「10-24 ロックナット」 でこのねじを固定してください。 オリジナルの「M6 ロックナット」を取り除いた凹所に 10-24 ロックナットをはめ込んで下さい。 ねじ込んでいる途中です。 少々堅いです。 ４ 糸のこの左側から、「Ｃ」に、アイテム＃２「"10-24x3"プラスの皿ネジ」を挿入し、 アイテム＃４「ロックナット」で固定してください。 左側からＣにｱｲﾃﾑ#2「"10-24x3"+の皿ﾈｼﾞ｣を挿入 Ｂ、Ｃに皿ネジを取り付けた状態 (右側の状態) ネジ先が飛び出している。
５ 「B」にネジ先にアイテム＃６のワッシャー、およびアイテム＃８の真鍮管をはめ込 みます。 次に、レバーアームの長穴をＢのネジに入れて、アイテム＃８真鍮管をはめ込みます。 そして、アイテム＃６ワッシャー、アイテム＃４ロックナットを順に取り付け、挟み込 んでレバーアームを固定します。この際、あまり強く締め付けないようにして下さい。 レバーアーム 真鍮管 ワッシャー ロックナット
６ 次にレバーアームの先の穴(向かって左側)に図ＡＡのようにはめて下さい。 レバーがねじを支点に回転できるようにあまり強く締め付けないで下さい。 アイテム＃５、M5 六角ナット アイテム＃６、3/16x7/16 ウォッシャー アイテム＃３、M5x2O ㍉六角形ボルト 図ＡＡ ７ 次にバネを取り付けるのですが、その前にバネが取り付けやすいように上部のアーム を一番上まであげて、木のブロックを上部アームの下に差し入れて落ちないようにサポ ートします。 そして、アイテム＃１バネのフックをレバーアームの五つの穴の中央にかけて下さい。 上部アームを一番上まで持ち上げる 木のブロックを差し込み落ちないようにサポート
六角ボルト
ワッシャー
レバーアーム
次にバネの底のループを「Ｃ」のねじに引っ張り入れてください。 そして、アイテム＃６のワッシャー、アイテム＃４のロックナットの順に差し入れて固 定して下さい。 ここは、そんなにしっかり締める必要は無いと思います。 ８ 最後に慎重に、トップアームを支えていた木のブロックを取り除き、EASY LIFT SYSTEM をチェックして、レバーアームが容易に動き、ちゃんと要求された動きをす るか確認して下さい。 レバーアームの動きが堅いようならば、ロックナットまたはボルトがきつすぎないか チェックしてください。 一番上のアームがちゃんとあがらない、或いは押し下げづらいならば、バネのフック の位置をずらしてみて下さい。バネのテンションを緩めるなら前の穴に、テンションを 強めるならレバーアームの後ろの方の穴にバネのフックを移動して下さい。 ９ 引き回し細工または板の中を切り取る場合には、最初に、糸のこの電源をオフにして 下さい。 そして、ブレードテンションレバーを緩めてください。次に一番上のブレードホルダ ー(糸のこ歯を固定する蝶ネジ)を緩めて、邪魔にならないように、上のアームを片手で 上げてください。(この時、EASY LIFT SYSTEM の利便性が実感できることでしょう。) そして、加工物の下からブレードを通してセットしたら、上のアームを下げて、ブレ ードホルダーを締めて、ブレードテンションをリセットしてください。
注：中をチェックするときに、小さな部品が飛び出さないようにして下さい。 JIM DANDY PRODUCTS, INC. （ジム・ダンディー製品会社）
住所：1695 BOUNDARY ROAD DOWNERS GROVE, IL 60516 電話：630.969.8971 ファックス：630.969.7698 電子メール：[email protected] Web：www.jimdandy.com 重要な注意事項 ばねが伸びて、アームを上げることができなくなった場合には、下で示されるようにペ ンチでフックを曲げて、ばねの長さを短くして下さい。
EASY LIFT SYSTEM は、下記のジムダンディーのウエブサイトで購入できるようです。 2012.10 現在で$19.95 でした。 わたしはＹａｈｏｏ！オークションで4,500 円の即決で購入しました。これに送料 1,300 円を入れて5,800 円でした。 英語が堪能であれば、ジムさんから買った方が安いのかもしれませんが、運賃(船賃な のか航空運賃なのか)はいくらぐらいかかるか分からないし、個人輸入とかやったことが ないし、ということで、少し高かったかもしれませんが、わたしは無難な方を選びました。 http://www.jimdandy.com/index.html http://www.jimdandy.com/products.html Only... $19.95! また、下記のショップでも取り扱っていました。 ここは、$23.95 でした。(H24_11)
EASY LIFT SYSTEM の取り付け方法は、ユーチューブにスティーブ・グッドと云ふ体 格のよいお人が詳しく紹介されてます。url は下記のとおり。 http://www.youtube.com/watch?v=Z97If-Jy8CA 最後に、本説明書については、わたしの拙い英語力とどうにも使えない翻訳ソフト、は たまたインターネット翻訳を駆使して解読したものに、実際に取り付けて得た知識をブレ ンドし、あげくには、自分の勝手な解釈を付け加えて、作成しましたので、ノークレーム でご利用下さい。
まぁ、EASY LIFT SYSTEM の付属説明書では全然分かりませんでしたので、購入され た方の少しでも役に立てたら幸いです。
