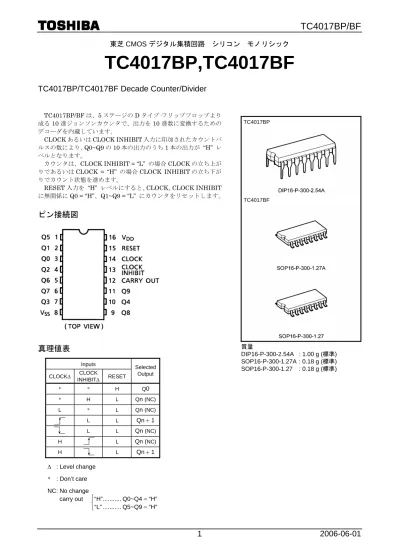

東芝 CMOS デジタル集積回路 シリコン モノリシック

TC4017BP,TC4017BF

TC4017BP/TC4017BF Decade Counter/Divider

TC4017BP/BF は、5 ステージの D タイプ·フリップフロップより 成る10 進ジョンソンカウンタで、出力を 10 進数に変換するための デコーダを内蔵しています。

CLOCK あるいは CLOCK INHIBIT 入力に印加されたカウントパ ルスの数により、Q0~Q9 の 10 本の出力のうち 1 本の出力が “H” レ ベルとなります。

カウンタは、CLOCK INHIBIT = “L” の場合 CLOCK の立ち上が りであるいはCLOCK = “H” の場合 CLOCK INHIBIT の立ち下が りでカウント状態を進めます。

RESET 入力を “H” レベルにすると、CLOCK、CLOCK INHIBIT に無関係にQ0 = “H”、Q1~Q9 = “L” にカウンタをリセットします。

ピン接続図

真理値表

Inputs

CLOCK∆ _INHIBIT∆ CLOCK RESET

Selected Output * * H Q0 * H L Qn (NC) L * L Qn (NC) L L Qn + 1 L L Qn (NC) H L Qn (NC) H L Qn + 1 ∆ : Level change * : Don’t care NC : No change carry out “H”... Q0~Q4 = “H” “L” ... Q5~Q9 = “H” TC4017BP TC4017BF 質量 DIP16-P-300-2.54A : 1.00 g (標準) SOP16-P-300-1.27A : 0.18 g (標準) SOP16-P-300-1.27 : 0.18 g (標準)

2006-06-01

2

論理図

2006-06-01

3

絶対最大定格 (注)

項 目 記 号 定 格 単位 電 源 電 圧 VDD VSS − 0.5~VSS + 20 V 入 力 電 圧 V_IN V_SS − 0.5~V_DD + 0.5 V 出 力 電 圧 VOUT VSS − 0.5~VDD + 0.5 V 入 力 電 流 I_IN ±10 mA 許 容 損 失 P_D 300 (DIP)/180 (SOP) mW 動 作 温 度 Topr −40~85 °C 保 存 温 度 T_stg −65~150 °C 注: 絶対最大定格は、瞬時たりとも超えてはならない値であり、1 つの項目も超えてはなりません。

推奨動作条件

(V

SS

= 0 V) (注)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 電 源 電 圧 V_DD ⎯ 3 ⎯ 18 V 入 力 電 圧 VIN ⎯ 0 ⎯ VDD V 注: 推奨動作条件は動作を保証するための条件です。 使用していない入力は VCC、もしくは GND に接続してください。

2006-06-01

4

電気的特性

(V

SS

= 0 V)

測 定 条 件 −40°C 25°C 85°C 項 目 記 号 _V DD (V) 最小 最大 最小 標準 最大 最小 最大 単位 高 レ ベ ル 出 力 電 圧 VOH

⎪IOUT⎪ < 1 µA

V_IN = V_SS, V_DD 5 10 15 4.95 9.95 14.95 ⎯ ⎯ ⎯ 4.95 9.95 14.95 5.00 10.00 15.00 ⎯ ⎯ ⎯ 4.95 9.95 14.95 ⎯ ⎯ ⎯ V 低 レ ベ ル 出 力 電 圧 VOL

⎪IOUT⎪ < 1 µA

VIN = VSS, VDD 5 10 15 ⎯ ⎯ ⎯ 0.05 0.05 0.05 ⎯ ⎯ ⎯ 0.00 0.00 0.00 0.05 0.05 0.05 ⎯ ⎯ ⎯ 0.05 0.05 0.05 V VOH = 4.6 V V_OH = 2.5 V VOH = 9.5 V V_OH = 13.5 V 5 5 10 15 −0.61 −2.50 −1.50 −4.00 ⎯ ⎯ ⎯ ⎯ −0.51 −2.10 −1.30 −3.40 −1.0 −4.0 −2.2 −9.0 ⎯ ⎯ ⎯ ⎯ −0.42 −1.70 −1.10 −2.80 ⎯ ⎯ ⎯ ⎯ 高 レ ベ ル 出 力 電 流 IOH V_IN = V_SS, V_DD mA VOL = 0.4 V V_OL = 0.5 V VOL = 1.5 V 5 10 15 0.61 1.50 4.00 ⎯ ⎯ ⎯ 0.51 1.3 3.4 1.5 3.8 15.0 ⎯ ⎯ ⎯ 0.42 1.10 2.80 ⎯ ⎯ ⎯ 低 レ ベ ル 出 力 電 流 I_OL V_IN = V_SS, V_DD mA VOUT = 0.5 V, 4.5 V V_OUT = 1.0 V, 9.0 V VOUT = 1.5 V, 13.5 V 5 10 15 3.5 7.0 11.0 ⎯ ⎯ ⎯ 3.5 7.0 11.0 2.75 5.50 8.25 ⎯ ⎯ ⎯ 3.5 7.0 11.0 ⎯ ⎯ ⎯ 高 レ ベ ル 入 力 電 圧 VIH

⎪IOUT⎪ < 1 µA

V V_OUT = 0.5 V, 4.5 V VOUT = 1.0 V, 9.0 V V_OUT = 1.5 V, 13.5 V 5 10 15 ⎯ ⎯ ⎯ 1.5 3.0 4.0 ⎯ ⎯ ⎯ 2.25 4.50 6.75 1.5 3.0 4.0 ⎯ ⎯ ⎯ 1.5 3.0 4.0 低 レ ベ ル 入 力 電 圧 VIL

⎪IOUT⎪ < 1 µA

V 高 レ ベ ル 入 力 電 流 I_IH V_IH = 18 V 18 ⎯ 0.1 ⎯ 10−5 0.1 ⎯ 1.0 µA 低 レ ベ ル 入 力 電 流 I_IL V_IL = 0 V 18 ⎯ −0.1 ⎯ −10−5 −0.1 ⎯ −1.0 µA 静 的 消 費 電 流 I_DD VIN = VSS, VDD (注) 5 10 15 ⎯ ⎯ ⎯ 5 10 20 ⎯ ⎯ ⎯ 0.005 0.010 0.015 5 10 20 ⎯ ⎯ ⎯ 150 300 600 µA 注: すべての入力の組み合わせに適用

2006-06-01

5

スイッチング特性

(Ta

= 25°C, V

SS

= 0 V, C

L

= 50 pF)

測 定 条 件 項 目 記 号 V_DD (V) 最小 標準 最大 単位 出 力 立 ち 上 が り 時 間 tTLH ⎯ 5 10 15 ⎯ ⎯ ⎯ 80 50 40 200 100 80 ns 出 力 立 ち 下 が り 時 間 t_THL ⎯ 5 10 15 ⎯ ⎯ ⎯ 80 50 40 200 100 80 ns 伝 搬 遅 延 時 間 (CLOCK-Qn) tpLH t_pHL ⎯ 5 10 15 ⎯ ⎯ ⎯ 325 135 85 650 270 170 ns 伝 搬 遅 延 時 間 (CLOCK-CARRY OUT) t_pLH tpHL ⎯ 5 10 15 ⎯ ⎯ ⎯ 280 110 75 600 250 160 ns 伝 搬 遅 延 時 間 (RESET-Qn) (RESET-CARRY OUT) tpLH t_pHL ⎯ 5 10 15 ⎯ ⎯ ⎯ 265 115 85 530 230 170 ns 最 大 ク ロ ッ ク 周 波 数 fCL ⎯ 5 10 15 2.5 5.0 6.7 6.0 12.0 13.5 ⎯ ⎯ ⎯ MHz 最 小 ク ロ ッ ク パ ル ス 幅 t_W ⎯ 5 10 15 ⎯ ⎯ ⎯ 85 40 35 200 90 60 ns 最 小 リ セ ッ ト パ ル ス 幅 tWH ⎯ 5 10 15 ⎯ ⎯ ⎯ 50 20 15 260 110 60 ns 最 大 ク ロ ッ ク 立 ち 上 が り 時 間 最 大 ク ロ ッ ク 立 ち 下 が り 時 間 t_rCL tfCL ⎯ 5 10 15 No limit µs 最 小 セ ッ ト ア ッ プ 時 間 (CLOCK INHIBIT-CLOCK) tSU ⎯ 5 10 15 ⎯ ⎯ ⎯ 30 15 10 230 100 70 ns 最 小 リ ム ー バ ル 時 間 (RESET-CLOCK) trem ⎯ 5 10 15 ⎯ ⎯ ⎯ −55 −20 −15 400 275 150 ns 入 力 容 量 CIN ⎯ ⎯ 5 7.5 pF

2006-06-01

6

スイッチング時間測定波形

波形 1

2006-06-01

7

外形図

2006-06-01

8

外形図

2006-06-01

9

外形図

2006-06-01

10

注: 鉛フリー対応製品パッケージ

DIP16-P-300-2.54A SOP16-P-300-1.27A
