道路施設台帳作成要領
１．５版
平成２８年３月
改訂履歴
日付 改訂内容 版 H18/9 ・作成 1.0 H19/2 ・橋梁点検補修、橋側歩道橋点検補修台帳の追加 ・防護柵の補修歴に距離標（自／至）を追加 1.1 H20/3 ・道路工事完成図等作成要領の見直しに伴う改訂 ・工事情報連絡簿の追加 1.2 H21/3 ・道路工事完成図書作成要領の見直しに伴う改訂 1.3 H25/9 ・工事情報連絡簿と道路施設台帳作成総括表の見直しに伴う改訂 1.4 H28/3 ・道路施設台帳作成総括表の見直しに伴う改訂 1.5目 次
1. 概要 ... 1
1.1. 目的 ... 1 1.2. 対象工事 ... 2 1.3. 作成手順概要 ... 3 1.4. 道路施設台帳の作成... 6 1.5. 台帳の作成種別 ... 6 1.6. 共通説明事項 ... 8 1.7. 道路施設台帳の作成単位 ... 13 1.8. イメージデータの作成 ... 14 1.9. 道路工事完成図等チェックプログラムによるチェックについて ... 21 1.10. 道路施設台帳データ電子納品用ＣＤの作成 ... 22 【添付資料】 添付資料１ 道路施設台帳データの総括表（道路施設台帳作成支援システム出力） ・様式－１ 道路施設台帳データ総括表 ・様式－２ 道路施設台帳データ一覧表 添付資料２ 工事情報連絡簿 添付資料３ 道路施設台帳作成総括表はじめに ○用語の解説 道路工事完成図等作成要領：国土交通省 国土技術政策総合研究所（以下、道路工事完成図等 作成要領という）と道路施設台帳作成要領：中部地方整備局（平成２８年３月版）（以下、道路 施設台帳作成要領という）で用語の使い方が異なるため、以下の対比表に示す。 道路工事完成図等作成要領 道路施設台帳作成要領 工事施設帳票 道路施設台帳 道路施設基本データ 道路施設台帳データ 道路施設基本データ支援システム 道路施設台帳作成支援システム 道路施設基本データ位置図(PDF形式) 道路施設台帳位置図(PDF形式) 電子納品格納フォルダ ¥OTHRS¥ORG¥SYOGEN 電子納品格納フォルダ ¥OTHRS¥ORG¥SYOGEN_O １）道路施設台帳 道路施設の諸元等をとりまとめた帳票 ２）道路施設台帳データ 道路施設台帳の電子納品成果データ ３）道路施設台帳作成支援システム（以下、作成支援システムという） 道路施設台帳作成要領に準拠した道路施設台帳を作成する支援ツール ４）道路施設台帳位置図(PDF 形式) 道路施設の位置が明確に判明できる情報を明記したもの （各施設別に作成するイメージデータの位置図及び平面図） ５）電子納品格納フォルダ 道路施設台帳作成要領に基づき作成した道路施設台帳データを電子納品成果として格納す るフォルダ
1. 概要
1.1. 目的 本 道 路 施 設 台 帳 作 成 要 領 （ 以 下 、 本 要 領 と い う ） は 、 毎 年 実 施 さ れ る 各 種 道 路 工 事 で ① 「 供 用 中 の 道 路 」 に 対 す る 施 設 等 の 新 設 、 増 設 、 改 良 、 改 築 、 移 動 、 撤 去 な ら び に ② 「 新 規 道 路 の 建 設 」 等 を 行 っ た 道 路 施 設 に 対 す る 基 本 諸 元 を 道 路 管 理 デ ー タ ベ ー ス シ ス テ ム に 登 録 す る た め の 道 路 施 設 台 帳 を 作 成 す る 方 法 に つ い て 記 述 し た も の で あ る 。 本 要 領 に 基 づ き 作 成 さ れ た 道 路 施 設 台 帳 は 、 『 道 路 工 事 完 成 図 等 作 成 要 領 』 で 記 載 さ れ て い る 道 路 施 設 基 本 デ ー タ に 置 き 換 わ る も の で あ り 、 道 路 施 設 台 帳 の 電 子 納 品 デ ー タ を 作 成 す る 際 、 自 動 的 に 道 路 施 設 台 帳 デ ー タ が 作 成 ・ 出 力 さ れ る 。 道 路 施 設 台 帳 は 、 直 轄 道 路 施 設 の 改 築 や 、 維 持 ・ 修 繕 工 事 を 実 施 す る 際 、 工 事 に 対 す る 成 果 品 と し て 工 事 請 負 業 者 が 作 成 す る も の で あ り 、 工 事 の 内 容 に よ り ・ 新 規 に デ ー タ を 作 成 す る 場 合 （ 上 記 ② ） ・ 道 路 管 理 デ ー タ ベ ー ス に 登 録 済 み の デ ー タ （ 既 存 道 路 施 設 台 帳 ） を 変 更 （ 修 正 ） 、 廃 止 す る 場 合 （ 上 記 ① ） に 分 け ら れ る 。 ま た 、 道 路 施 設 台 帳 の 作 成 に 当 た っ て は 、 本 要 領 の ほ か 、 以 下 の 資 料 に 準 拠 す る も の と す る 。 ◆ 道 路 施 設 台 帳 作 成 支 援 シ ス テ ム1.2. 対象工事 本 要 領 の 対 象 と な る 工 事 は 、 以 下 の と お り と す る 。 ○ 土 木 工 事 共 通 仕 様 書 ま た は 特 記 仕 様 書 に お い て 、 道 路 施 設 台 帳 の 作 成 が 義 務 付 け ら れ て い る 工 事 を 対 象 と す る 。 な お 、 道 路 施 設 台 帳 の 作 成 対 象 施 設 は 、 下 表 に 示 す 57施設 とす る。 注 ） 施 工 対 象 で あ っ て も 、 直 轄 国 道 以 外 の 施 設 に つ い て は 道 路 施 設 台 帳 を 作 成 す る 必 要 は あ り ま せ ん 。 作 成 の 有 無 に つ い て は 監 督 職 員 と 調 整 し て く だ さ い 。 表 1 道路施設台帳の作成工種 区 分 施 設 番 号 施 設 名 区 分 施 設 番 号 施 設 名 道 路 構 造 C020 縦 断 勾 配 付 属 物 及 び 付 帯 施 設 E070 交 通 遮 断 機 C030 平 面 線 形 E080 Ｉ ． Ｔ ． Ｖ C050 舗 装 E090 車 両 感 知 器 C060 道 路 交 差 点 E100 車 両 諸 元 計 測 施 設 C070 鉄 道 交 差 点 E110 気 象 観 測 施 設 C080 歩 道 及 び 自 転 車 歩 行 者 道 E120 災 害 予 知 装 置 C090 独 立 専 用 自 歩 道 E130 自 動 車 駐 車 場 等 C100 中 央 帯 E140 自 転 車 駐 車 場 C110 環 境 施 設 帯 E150 雪 崩 防 止 施 設 構 造 物 D010 橋 梁 E160 落 石 防 止 施 設 D020 橋 側 歩 道 橋 E170 消 雪 パ イ プ D030 横 断 歩 道 橋 E180 ロ ー ド ヒ ー テ ィ ン グ D040 ト ン ネ ル E190 除 雪 ス テ ー シ ョ ン D050 洞 門 E200 防 災 備 蓄 倉 庫 D060 ス ノ ー シ ェ ッ ド E210 共 同 溝 D070 地 下 横 断 歩 道 E220 Ｃ Ａ Ｂ 電 線 共 同 溝 情 報 Ｂ Ｏ Ｘ D080 道 路 Ｂ Ｏ Ｘ 等 E230 植 栽 D090 横 断 Ｂ Ｏ Ｘ 等 E240 遮 音 施 設 D100 パ イ プ カ ル バ ー ト E250 遮 光 フ ェ ン ス D110 の り 面 ・ 斜 面 E260 距 離 標 D120 擁 壁 E270 流 雪 溝 D130 ス ノ ー シ ェ ル タ ー E290 立 体 地 下 駐 車 場 D140 消 波 工 E300 Ｕ タ ー ン 場 E010 防 護 柵 E310 防 雪 林 E020 道 路 照 明 E320 路 側 放 送 E030 視 線 誘 導 標 （ 反 射 式 ） E330 光 ケ ー ブ ル 施 設 E040 視 線 誘 導 標 （ 自 光 式 ） E340 道 路 反 射 鏡 E050 道 路 標 識 E350 ビ ー コ ン ・ 情 報 コ ン セ ン ト E060 道 路 情 報 板
1.3. 作成手順概要 (1) 作成データ 工 事 受 注 業 者 は 、 道 路 施 設 台 帳 を 、 工 事 完 成 図 電 子 納 品 の 一 部 分 と し て 作 成 す る 。 作 成 デ ー タ の 内 容 は 以 下 の と お り で あ る が 、 道 路 施 設 台 帳 紙 資 料 及 び 道 路 施 設 台 帳 デ ー タ 電 子 媒 体 用 デ ー タ は 、道 路 施 設 台 帳（ EXCELﾌｧｲﾙ）を作 成し、道路 施設台 帳作 成支 援シ ス テ ム （ 以 下 、 作 成 支 援 シ ス テ ム と い う ） に 取 り 込 む こ と に よ り 、 作 成 支 援 シ ス テ ム か ら 出 力 す る こ と が 可 能 で あ る 。 な お 、 「 道 路 施 設 台 帳 」 及 び 「 電 子 納 品 媒 体 の 管 理 用 デ ー タ 」 の 詳 細 は 「 道 路 工 事 完 成 図 等 作 成 要 領 」 を 参 照 の こ と 。 ◆ 道 路 施 設 台 帳 ・ 道 路 施 設 台 帳 作 成 総 括 表 ・ 道 路 施 設 台 帳 チ ェ ッ ク シ ー ト ・ 道 路 施 設 台 帳 （ 紙 資 料 、 EXCELフ ァ イ ル ） ◆ 道 路 施 設 台 帳 デ ー タ 紙 資 料 ・ 道 路 施 設 台 帳 デ ー タ 総 括 表 ・ 道 路 施 設 台 帳 デ ー タ 一 覧 表 ・ 「 道 路 工 事 完 成 図 等 チ ェ ッ ク プ ロ グ ラ ム 」 に よ る チ ェ ッ ク 結 果 ◆ 道 路 施 設 台 帳 デ ー タ 電 子 媒 体 用 デ ー タ ・ 工 事 管 理 フ ァ イ ル （ INDEX_C.XML） ・ そ の 他 管 理 フ ァ イ ル （ OTHRS.XML） ・ 道 路 施 設 台 帳 デ ー タ 管 理 フ ァ イ ル （ ORG999.XML） ・ 道 路 施 設 台 帳 デ ー タ 詳 細 情 報 ・ イ メ ー ジ デ ー タ （ 各 種 図 面 、 現 況 写 真 ） 図 -1に 道 路 施 設 台 帳 作 成 か ら イ メ ー ジ デ ー タ の 登 録 、 デ ー タ の チ ェ ッ ク 、 道 路 施 設 台 帳 デ ー タ 電 子 媒 体 用 デ ー タ 作 成 ま で の 流 れ の 概 要 を 示 す 。
①道路施設台帳 （EXCEL)の作成 道路施設台帳データ作成支援システム ④ｲﾒｰｼﾞﾃﾞｰﾀ 登録（取込） 電子納品用データ （道路施設台帳データ） ⑤電子納品出力 イメージデータ （図面、写真） チェック結果 （エラー箇所明示） 植栽台帳＜記入<共通説明事項１ >工事名： 業者名及び責 任 者： Ｔ Ｅ Ｌ ： 名称<共通説明事項２ >: 路線名<共通説明事項４ >: 整理番号１ : 所在地( 自) <共通説明事項３ >: 距離標( 自)<共通説明事項５ >: 調整年月日 <共通説明事項６ >: ( 至)< 〃 >: ( 至)< 〃 >: 改訂年月日<共通説明事項７ >: 【 基諸元】 上り ・ 下り 区分 <ｺｰﾄﾞ 1>: ［ 植栽帯の組合せ］ 備 考 <共通説明事項８ > 完成年月 <説明-1>: 植栽要素<ｺｰﾄﾞ 3> : 設置箇所 <ｺｰﾄﾞ 2>: 高木 : 延長 <説明-2>: ｍ 中木 : 面積 <説明-3>: ㎡ 低木 : 張芝 : 散水設の箇所数<説明-4>: 【 樹木種別】 整理番号２ 樹木の種別 数目通り ㎝ 張芝面積㎡ 高木中木低木芝の別 備 考 <ｺｰﾄﾞ 4> <説明-5><説明-5><説明-5> <ｺｰﾄﾞ 5> <共通説明事項８ > 一般国道 19号 現道 東野新町２ 丁目 1995. 11. 13 愛知県春日井市○○町○○番地 20. 1 上下線共通 1990. 3 0 愛知県春日井市○○町○○番地 中央分離帯 173 341 無し 無し 無し 無し ＊ 4 50157 X12 カ イ ズカ イ ブ キ VV 1 0 0 0 20. 4 0 0 INDE_C03.DTD ファ イ ル) ORGnnn.XMLORGnnn01.DTD (道路設基データ フォ ルダ) ORGnnn (舗装フォ ルダ) C050 (橋梁フォ ルダ) D010 ・・・ ・・・ (道路設諸元データ フォ ルダ) SYOGEN (トン ネルフォ ルダ) D040 ・・・ D01001.CSV (橋梁面フォ ルダ) S_DRAW (橋梁写真フォ ルダ) S_PHOTO (橋梁1フォ ルダ) D01001 D01002 ・・・・・・ ・・・・・・ (橋梁2フォ ルダ) (道路設基データ詳細情報 D01101.CSV・・・ CHECK.CSV (検査結果ファ イ ル) 電子体ルート DRAWINGS MEET PLAN DRAWINGF PHOTO (工事管理ファ イ ル) INDEX_C:XML ( 発注面フォ ルダ) (打合せ簿フォ ルダ) (工計画書フォ ルダ) (完成面フォ ルダ) (写真フォ ルダ ) (その他フォ ルダ) OTHRSOTHRS.XMLOTHRS03.DTD ：網掛け箇所は、「道路設基データ作成支援システム」で道路設台帳を 作成する ことで自動的に作成される フォ ルダ及び ファ イ ルを 示す。 個別道路設諸元サブフォルダ 道路設諸元サブフォルダ ＊橋梁と同様のｬ ＊橋梁と同様のｬ ファ イ ル) (道路設基データ管理 ※この部分は従来の電子納品作成要領に準拠 ③ｲﾒｰｼﾞﾃﾞｰﾀの （JPEG)作成 ②文字数値ﾃﾞｰﾀ 登録（取込） ⑥ 道路工事完成図等 ﾁｪｯｸﾌﾟﾛｸﾞﾗﾑによる データチェック 図 1 道路 施設 台帳作 成から 道路 施設 台帳デ ータま での 流れ ○ 道 路 施 設 台 帳 を 作 成 す る 前 に 当 該 事 務 所 、 道 路 管 理 （ 第 一 ） 課 （ 以 下 、 デ ー タ 作 成 支 援 部 署 と い う ） に 工 事 情 報 連 絡 簿 を 提 示 し 、 対 象 施 設 の 既 存 道 路 施 設 台 帳 の 有 無 を 確 認 す る こ と 。 ○ 道 路 施 設 台 帳 は 、 新 設 ま た は 改 良 、 撤 去 し た 道 路 施 設 に 対 し て 、 道 路 施 設 ご と に 作 成 す る 。 ・ 工 事 受 注 業 者 は 工 事 完 成 ３ ヶ 月 前 ま で に デ ー タ 作 成 支 援 部 署 へ 工 事 情 報 連 絡 簿 を 提 出 す る 。尚 、道 路 施 設 の 改 良・撤 去 に よ り 、既 存 の 道 路 施 設 台 帳 の 変 更 が 生 じ る 場 合 は 既 存 の 道 路 施 設 台 帳 の 貸 与 を デ ー タ 作 成 支 援 部 署 か ら 受 け る も の 図 2 既 存道 路施設 台帳の 貸与 と し 、 そ の 台 帳 を 変 更 し て 道 路 施 設 台 帳 を 作 成 す る 。 ○ 道 路 施 設 台 帳 の イ メ ー ジ デ ー タ は 、 作 成 支 援 シ ス テ ム を 用 い て 登 録 （ 取 込 ） す る 。 登 録 （ 取 込 ） 方 法 の 詳 細 に つ い て は 、 作 成 支 援 シ ス テ ム の 利 用 マ ニ ュ ア ル を 参 照 の 工事請負業者 データ作成支援部署 既存の道路 施設台帳ﾃﾞｰﾀ 「工事情報連絡簿」 貸与 提出
（ 2）道 路施 設台 帳作 成手 順 道 路 施 設 台 帳 作 成 は 、 図 3「 道 路 施 設 台 帳 作 成 の 流 れ 」 に 示 す 。 ＜工 事 発注 時＞ ＜ 道路 施 設台 帳 の作 成＞ 図 3 道路施設台帳作成の流れ 工 事 受 注 業 者 １ ．契 約 後 、特 記 仕 様 書 に 明 記 さ れ た 施 設 に 対 す る 道 路 施 設 台 帳 を 以 下 に 基 づ き 作 成 す る 。 ２ ．デ ー タ 作 成 に 必 要 な 資 料（ 本 要 領 、作 成 支 援 シ ス テ ム 、利 用 マ ニ ュ ア ル 等 ）を 中 部 地 整 の Ｈ Ｐ よ り ダ ウ ン ロ ー ド す る 。 ３ ．既 存 施 設 の 改 良・撤 去 が あ る 場 合 は 、デ ー タ 作 成 支 援 部 署 よ り 、道 路 管 理 デ ー タ ベ ー ス 登 録 済 み 既 存 道 路 施 設 台 帳 を 借 用 す る 。 ４ ．作 成 し た デ ー タ に つ い て は 、道 路 工 事 完 成 図 等 チ ェ ッ ク プ ロ グ ラ ム の チ ェ ッ ク を 実 施 す る 。 ５ ．チ ェ ッ ク 結 果 と 共 に 道 路 施 設 台 帳 及 び 道 路 施 設 台 帳 デ ー タ を 、工 事 完 成 図 書 と し て 工 事 監 督 職 員 に 提 出 す る 。 OK 工 事 担 当 課 ・ 工 事 内 容 か ら 作 成 の 必 要 が あ る 道 路 施 設 を 確 認 す る と と も に 、 特 記 仕 様 書 に 作 成 す る 道 路 施 設 台 帳 を 記 載 す る 。 作 成 支 援 シ ス テ ム を 利 用 し た 道 路 施 設 台 帳 の 作 成 デ ー タ 作 成 支 援 部 署 ・ 工 事 担 当 課 よ り 引 継 ぎ を 受 け た 工 事 完 成 図 書 の チ ェ ッ ク を 行 う 。 工 事 監 督 職 員 ・ 工 事 完 成 図 書 の 検 査 受 領 を 行 う 。 （ ﾃﾞｰﾀﾁｪｯｸ） ・ 道 路 施 設 台 帳 作 成 総 括 表 ・ 道 路 施 設 台 帳 ﾃﾞｰﾀﾁｪｯｸｼｰﾄ ・ 道 路 施 設 台 帳 デ ー タ 総 括 表 ・ 道 路 施 設 台 帳 デ ー タ 一 覧 表 ・ 道 路 施 設 台 帳 紙 出 力 台 帳 ・ 電 子 納 品 用 Ｃ Ｄ （ 道 路 施 設 台 帳 デ ー タ ） ・ 道 路 工 事 完 成 図 等 ﾁｪｯｸﾌﾟﾛｸﾞﾗﾑﾁｪｯｸ結 果 帳 票 【 納 品 資 料 】 工 事 完 成 図 書 (工 事完 了 時) デ ー タ 更 新 登 録 道 路 工 事 完 成 図 等 ﾁｪｯｸﾌﾟﾛｸﾞﾗﾑに よ る ﾃﾞｰﾀﾁｪｯｸ
1.4. 道路施設台帳の作成 道 路 施 設 台 帳 の 作 成 に あ た っ て は 、 次 の ２ 種 類 の デ ー タ を 作 成 す る 。 ① 施 設 の 名 称 、 所 在 地 や 諸 元 情 報 に つ い て と り ま と め る 文 字 数 値 デ ー タ ② 施 設 の 現 況 写 真 及 び 図 面 の イ メ ー ジ デ ー タ (1) 文字数値データ 中 部 地 方 整 備 局 の Ｈ Ｐ よ り ダ ウ ン ロ ー ド し た 新 規 記 入 シ ー ト 及 び デ ー タ 作 成 支 援 部 署 よ り 貸 与 さ れ た 既 存 デ ー タ を 使 用 し て 本 要 領 に 基 づ き デ ー タ を 作 成 す る 。 (2) イメージデータ 施 設 の 現 況 写 真 及 び 各 種 図 面 を 電 子 デ ー タ と し て 、 後 述 の 「 1.8 イメー ジ デー タの 作 成 」 に 基 づ き 作 成 す る 。 1.5. 台帳の作成種別 工 事 の 内 容 に よ り 、 新 規 ・ 変 更 （ 修 正 ） ・ 廃 止 の ３ 種 類 に な る 。 (1) 新規 施 設 を 「 新 規 に 設 置 」 し た 場 合 に そ の 施 設 の 道 路 施 設 台 帳 を 新 規 に 作 成 す る 。 台 帳 記 入 シ ー ト の タ イ ト ル 横 に あ る デ ー タ 区 分 に 「 新 規 」 「 １ 」 を 入 力 す る 。 例 ） ＜ 新 規 の 施 設 と は ＞ 新 設 道 路 や 維 持 ・ 修 繕 工 事 で 、 新 た に 設 置 さ れ た 施 設 を い う 。
(2) 変更（修正） 既 存 施 設 を 変 更 （ 一 部 増 設 、 撤 去 含 む ） し た 場 合 は 、 そ の 施 設 の 既 存 道 路 施 設 台 帳 デ ー タ を 変 更 （ 修 正 ） す る 。 ・ 作 成 方 法 は 、 既 存 道 路 施 設 台 帳 デ ー タ を 基 に 変 更 部 分 を 入 力 す る 。 台 帳 記 入 シ ー ト の タ イ ト ル 横 に あ る デ ー タ 区 分 に 「 変 更 」 「 ２ 」 を 入 力 す る 。 ・ 図 面 及 び 写 真 は 必 要 に 応 じ て 電 子 デ ー タ と し て 新 規 に 作 成 す る 。 例 ） (3) 廃止 既 存 施 設 を 撤 去 し て 他 の 構 造 物 に 変 更 し た 場 合 な ど 、 既 存 施 設 が そ の 箇 所 に 無 く な っ た 場 合 は 、 既 存 道 路 施 設 台 帳 を 廃 止 す る 。 作 成 方 法 は 、廃 止 す る 既 存 道 路 施 設 台 帳 デ ー タ の タ イ ト ル 横 に あ る デ ー タ 区 分 に「 廃 止 」 「 ３ 」 を 入 力 す る 。 例 ） ＜ 追 記 ＞ 新 設 道 路 や 維 持 ・ 修 繕 工 事 で 新 た な 箇 所 に 設 置 し た 施 設 は 「 新 規 の 道 路 施 設 台 帳 の 作 成 」 の み で よ い 。 ・ 現 道 に 係 わ る 工 事 で 既 存 施 設 の 撤 去 ・ 移 設 が 発 生 す る 場 所 は ① 既 存 道 路 台 帳 の 変 更 （ 修 正 ） あ る い は 廃 止 を 行 う と 共 に ② 新 規 施 設 の 台 帳 も 作 成 す る 。 ・ 台 帳 の 作 成 に あ た っ て は 、 工 事 内 容 に よ り 複 数 の 工 種 に 関 連 し て く る も の が あ る の で 、 作 成 漏 れ が 無 い よ う に 注 意 す る 。 ※ 注 意 事 項 道 路 施 設 に 新 設 ・ 修 繕 ・ 補 修 工 事 を 実 施 し た 場 合 は 「 補 修 歴 (工 事 履 歴 )」 を 作 成 す る こ と 。
1.6. 共通説明事項 以 下 に 示 す 項 目 は 、 各 道 路 施 設 台 帳 に お い て 記 入 内 容 が 共 通 な も の に つ い て ま と め た も の で あ る 。 そ の 他 の 各 台 帳 固 有 の 内 容 に つ い て は 、 各 台 帳 の 説 明 を 参 照 の こ と 。 (1) 工 事 名 ， 業 者 名 ， 責 任 者 名 ， Ｔ Ｅ Ｌ 工 事 名 ， 業 者 名 ， 責 任 者 名 ， 連 絡 先 （ Ｔ Ｅ Ｌ ） 等 を 作 成 支 援 シ ス テ ム の 工 事 情 報 追 加 で 作 成 す る 。 (2) 名 称 「 名 称 」 の 項 目 欄 の 記 入 は 、 以 下 に 示 す と お り と す る 。 （ 全 角 で １ ０ 文 字 以 内 ） 1) 固有 名詞 を持 つ 施設（ 橋梁 、地 下道な ど） → そ の 名 称 を 記 入 す る 。 「 ○ ○ 橋 」 「 ××歩 道 橋 」 「 △ △ 交 差 点 」 な ど 2) 固有 の記 号番 号 を持つ 施設 （照 明灯、 標識な ど） → 市 町 村 名 （ 名 古 屋 に つ い て は 区 名 ） 及 び 記 号 番 号 を 記 入 す る 。 「 ○ ○ 町 三 １ ０ ２ － ６ ５ １ 」 3) 上 記 1)、 2)以 外 の 施 設 （ 無 名 の 交 差 点 な ど ） → 地 先 名 (大 字 ま で )を 記 入 す る 。 な お 、 ２ 地 先 に ま た が っ て い る 場 合 は 、 主 な 地 先 を 記 入 す る 。 (3) 所在 地 該 当 す る 区 間 の 所 在 地 （ 字 名 ま で ） に つ い て 、 記 入 す る 。 (4) 路線 名（ 半角 数 字の み記 入） 1) 一般 国道 の路 線 名と現 道・ 新道 ・旧道 の区分 を記 入す る。 現 道 、 旧 道 、 新 道 の 区 分 に つ い て は 以 下 の 考 え 方 に も と づ い て 整 備 す る 。 ・ 現 道 ： 現 道 と は 、 旧 道 及 び 新 道 以 外 の 道 路 を い う 。 ・旧 道：バ イ パ ス 等 の 建 設 に 伴 い 建 設 前 の 道 路 が 、他 の 道 路 と し て 編 成（ 編 入 ） さ れ ず に 存 在 す る 場 合 の 元 の 道 路 を い う 。 ・ 新 道 ： 新 道 と は 、 バ イ パ ス 部 分 が 現 道 に 連 結 さ れ な い で 部 分 的 に 供 用 さ れ て 市 区 町 村 コ ー ド 地 先 名
(5) 距 離 標 1) 施設 の位 置を 示 す距離 標の 記入 方法に は、次 の２ つの 方法が ある。 ○ 延 長 方 向 に 長 さ を 持 た な い 施 設 の 場 合 （ 道 路 標 識 、 道 路 照 明 等 ） こ の よ う な 施 設 に 対 す る 距 離 標 の 記 入 欄 は １ つ で あ り 、 そ の 設 置 場 所 の 距 離 標 を 記 入 す る 。 ○ 延 長 方 向 に 長 さ を 持 つ 施 設 の 場 合 こ の よ う な 施 設 に 対 す る 距 離 標 の 記 入 欄 は 、 起 点 側 と 終 点 側 に つ い て 設 け て あ る の で 次 の ２ 項 目 を 記 入 す る 。 － 距 離 標 （ 自 ） ： 起 点 側 の 距 離 標 を 記 入 す る 。 － 距 離 標 （ 至 ） ： 終 点 側 の 距 離 標 を 記 入 す る 。 但 し 、 附 図 単 位 で 台 帳 を 作 成 す る 場 合 は 、 施 設 に 関 係 な く 附 図 の 起 終 点 の 距 離 標 を 記 入 す る 。 2) 測定 の方 法は 、 起点側 の距 離標 から行 うもの とす る。 3) 横 断 歩 道 橋 や 地 下 横 断 歩 道 等 の よ う に 管 理 道 路 を 斜 め に 横 断 し て い る 場 合 に は 、 ｢距 離 標 (自)｣と｢距離 標 (至)｣に道 路中 心線上 の 距離を 同値 とし て記入 する。 4)未 供用 区 間 で距 離標 が 無い 場 合 、工 事 監督 職 員を 通 し てデ ー タ作 成 支援 部 署 に確 認 し 、 供 用 後 を 想 定 し た 距 離 標 を 記 入 す る 5) 交差 点改 良な ど で現地 の距 離標 位置が 変更さ れ、これ に伴い 、距離 標を 変更 すべき 施 設 が あ る 場 合 に は 、 当 該 施 設 の 距 離 標 も 変 更 す る 。 （ 工 事 終 了 後 ）
（ 記 入 例 ） ① 延 長 方 向 に 長 さ を 持 た な い 施 設 の 場 合 （ 道 路 標 識 、 道 路 照 明 等 ） 百 米 標 百 米 標 か ら の 距 離 Ａ ： 標 識 101.3 ＋ 0（ ｍ） Ｂ ： 標 識 101.3 ＋ 52（ｍ） Ｃ ： 標 識 101.3 ＋ 128（ｍ） （ 記 入 例 ） 横 断 歩 道 橋 、 地 下 横 断 歩 道 の 場 合 終点側 128m
② 延 長 方 向 に 長 さ を 持 つ 施 設 の 場 合 （ 防 護 柵 、 擁 壁 等 ） イ ： 防 護 柵 105.5 ＋ 40（ｍ ）～ 105.6 ＋ 50（ｍ ） ロ ： 防 護 柵 105.7 ＋ 0（ｍ） ～ 105.8 ＋ 20（ｍ ） ③ マ イ ナ ス （ － ） の 距 離 標 に 施 設 が あ る 場 合 Ａ ： 道 路 照 明 － 1.8 ＋ 55（ｍ） Ｂ ： 擁 壁 － 1.7 ＋ 60（ｍ ）～ －1.6 ＋ 20（ｍ ） (6) 整 理 番 号 整 理 番 号 と は 、 各 施 設 毎 の デ ー タ を 一 意 に 識 別 す る た め の 番 号 で あ る 。 既 存 施 設 の 更 新 を 行 う 場 合 は 、 既 存 デ ー タ （ 道 路 施 設 台 帳 ） 受 領 時 に 予 め 設 定 さ れ て い る た め 、 こ の 番 号 を 利 用 す る こ と 。 (7) 調整 年月 日 新 規 で 記 入 表 を 作 成 し た 年 月 日 を 西 暦 （ 8桁の半 角数 字） で 記入す る。 （ 例 ） 2005年10月10日の場合 、「20051010」 (8) 改訂 年月 日 既 存 台 帳 を 修 正 し た 年 月 日 を 西 暦 （ 8桁の半 角数 字） で記入 する。 （ 例 ） 2005年3月31日の場合 、「20050331」 (9) 備 考 特 記 事 項 を 記 入 す る 。 尚 、 入 力 の 際 に は “ 改 行 ” を 行 っ た り “ ,（ 半角 ｶﾝﾏ） ” を使 用 し な い よ う に 注 意 す る 。 終点側 終点側
(10) そ の他 ① コ ー ド 入 力 時 の 注 意 事 項 コ ー ド 表 よ り 「 そ の 他 」 コ ー ド を 選 択 ・ 記 入 し た 際 に は 備 考 欄 に 必 ず 内 容 を 記 入 す る こ と 。 ② 現 況 写 真 の 撮 影 方 法 現 況 写 真 の 撮 影 方 法 は 、 表 5「現 況写 真撮影 方法」 を参 照し て撮影 するこ と。 ③ 該 当 な し 時 の 台 帳 記 入 方 法 台 帳 の 作 成 に お い て は 、 必 ず 何 ら か の 値 を 記 入 す る 。 つ ま り 未 記 入 (ブ ラ ン ク )に し な い も の と す る 。 「 該 当 な し 」 の 場 合 は 、 「 ＊ 」 を 入 力 す る 。 な お 、 「 該 当 な し 」 と は 、 以 下 の こ と を い う 。 「 該 当 な し 」 ： コ ン ク リ ー ト 橋 の 場 合 の 橋 梁 上 部 工 に お け る 「 鋼 上 部 工 鋼 重 」 の 項 目 の よ う に 、 デ ー タ の 組 み 合 わ せ に よ っ て 不 必 要 な 項 目 。 ④ そ の 他 道 路 施 設 台 帳 の 入 力 方 法 が 不 明 の 場 合 は 、 工 事 監 督 職 員 を 通 し て デ ー タ 作 成 支 援 部 署 に 問 い 合 わ せ る こ と と す る 。
1.7. 道路施設台帳の作成単位 道路施設台帳は、新規または変更（修正）、廃止した道路施設に対して、道路施設毎に作成 する。各道路施設台帳の作成単位は表 2「道路施設台帳の作成単位」に示すとおりである。 道路施設の変更（修正）・廃止により、既存の道路施設台帳の変更が生じる場合は、既存の道 路施設台帳を発注者の指定するデータ作成支援部署から貸与を受け、そのデータを変更また は追加して作成する。 表 2 道路施設台帳の作成単位（1/2） 区 分 施 設 番 号 施 設 名 作 成 単 位 道 路 構 造 C020 縦 断 勾 配 ○ 路 線 毎 ○ 縦 断 勾 配 変 化 区 間 毎 C030 平 面 線 形 ○ 路 線 毎 ○ 線 形 区 間 毎 C050 舗 装 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 舗 装 施 工 区 分 毎 ○ 道 路 構 造 物 区 分 毎 ○ 舗 装 種 別 毎 C060 道 路 交 差 点 ○ 路 線 毎 ○ 道 路 交 差 点 箇 所 毎 ○ 交 差 方 式 毎 C070 鉄 道 交 差 点 ○ 交 差 点 １ 箇 所 毎 ○ 交 差 方 式 毎 C080 歩 道 及 び 自 転 車 歩 行 者 道 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 上 下 線 毎 ○ 路 線 分 割 区 分 毎 ○ 沿 道 状 況 区 分 毎 ○ 歩 道 等 種 別 毎 ○ 歩 道 形 式 毎 C090 独 立 専 用 自 歩 道 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 自 歩 道 専 用 区 分 毎 C100 中 央 帯 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 中 央 帯 の 型 式 毎 C110 環 境 施 設 帯 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 環 境 施 設 帯 箇 所 毎 構 造 物 D010 橋 梁 ○ 橋 梁 種 別 毎 に 供 用 開 始 さ れ た １ 橋 単 位 で 作 成 ○ 橋 梁 が １ 箇 所 に お い て 上 下 線 等 、分 離 さ れ て い る 場 合 は 分 離 さ れ て い る 橋 梁 毎 に １ 橋 ○ 高 架 橋 で ２ 市 区 町 村 以 上 に 跨 っ て 存 在 す る 場 合 、桁 単 位 で 市 区 町 村 別 に 区 分 し 、 １ 市 区 町 村 毎 に １ デ ー タ と し て 作 成 D020 橋 側 歩 道 橋 ○ 橋 側 歩 道 橋 種 別 毎 に 供 用 開 始 さ れ た １ 橋 単 位 で 作 成 ○ 橋 側 歩 道 橋 が １ 箇 所 に お い て 上 下 線 等 、分 離 さ れ て い る 場 合 は 分 離 さ れ て い る 橋 側 歩 道 橋 毎 に １ 橋 ○ 高 架 橋 で ２ 市 区 町 村 以 上 に 跨 っ て 存 在 す る 場 合 、桁 単 位 で 市 区 町 村 別 に 区 分 し 、 １ 市 区 町 村 毎 に １ デ ー タ と し て 作 成 D030 横 断 歩 道 橋 ○ 構 造 的 に み て 一 体 で あ る 横 断 歩 道 橋 一 橋 毎 D040 ト ン ネ ル ○ 供 用 開 始 さ れ た １ ト ン ネ ル 単 位 ○ ト ン ネ ル が １ 箇 所 に お い て 上 下 線 等 に 分 離 さ れ て 設 け ら れ て い る 場 合 は 分 離 さ れ た ト ン ネ ル 毎 に １ ト ン ネ ル と し て 取 り 扱 う ○ 自 動 車 専 用 ト ン ネ ル と 自 転 車 歩 行 者 専 用 ト ン ネ ル 別 に 分 離 さ れ て 設 け ら れ て い る 場 合 は 分 離 さ れ て い る ト ン ネ ル 毎 に １ ト ン ネ ル と し て 取 り 扱 う D050 洞 門 ○ 路 線 毎 ○ 洞 門 箇 所 毎 ○ 構 造 形 式 毎 D060 ス ノ ー シ ェ ッ ド ○ 路 線 毎 ○ ス ノ ー シ ェ ッ ド 箇 所 毎 ○ 構 造 形 式 毎 D070 地 下 横 断 歩 道 ○ 構 造 的 に み て 一 体 で あ る 地 下 横 断 歩 道 毎 D080 道 路 Ｂ Ｏ Ｘ 等 ○ 路 線 毎 ○ 道 路 Ｂ Ｏ Ｘ 箇 所 毎 D090 横 断 Ｂ Ｏ Ｘ 等 ○ 路 線 毎 ○ 横 断 Ｂ Ｏ Ｘ 等 箇 所 毎 ○ 設 置 区 分 毎 ○ 構 造 形 式 毎 D100 パ イ プ カ ル バ ー ト ○ 路 線 毎 ○ 設 置 箇 所 毎 ○ 形 式 種 別 毎 ○ 管 径 毎 D110 の り 面 ・ 斜 面 ○ 出 張 所 毎 ○ 路 線 毎 ○ 上 下 線 毎 ○ の り 面 ・ 斜 面 毎 D120 擁 壁 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 擁 壁 設 置 箇 所 毎 ○ 構 造 形 式 毎 D130 ス ノ ー シ ェ ル タ ー ○ 路 線 毎 ○ ス ノ ー シ ェ ル タ ー 毎 D140 消 波 工 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 消 波 工 毎 ○ 構 造 形 式 毎 附 属 及 び 付 帯 施 設 E010 防 護 柵 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 防 護 柵 設 置 箇 所 毎 ○ 防 護 柵 種 別 毎 E020 道 路 照 明 ○ 路 線 毎 ○ 照 明 灯 柱 毎 E030 視 線 誘 導 標（ 反 射 式 ） ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 反 射 式 誘 導 標 の 種 類 毎 E040 視 線 誘 導 標（ 自 光 式 ） ○ 路 線 毎 ○ 自 光 式 視 線 誘 導 標 １ 箇 所 毎 E050 道 路 標 識 ○ ポ ー ル ま た は 門 型 構 造 物 等 １ 基 毎 E060 道 路 情 報 板 ○ 路 線 毎 ○ 道 路 情 報 板 １ 基 毎 E070 交 通 遮 断 機 ○ 路 線 毎 ○ 交 通 遮 断 機 １ 基 毎 E080 Ｉ ． Ｔ ． Ｖ ○ 路 線 毎 ○ カ メ ラ 設 置 箇 所 毎 E090 車 両 感 知 器 ○ 路 線 毎 ○ 車 両 感 知 器 設 置 １ 箇 所 毎 ○ 車 両 感 知 器 の 形 式 毎

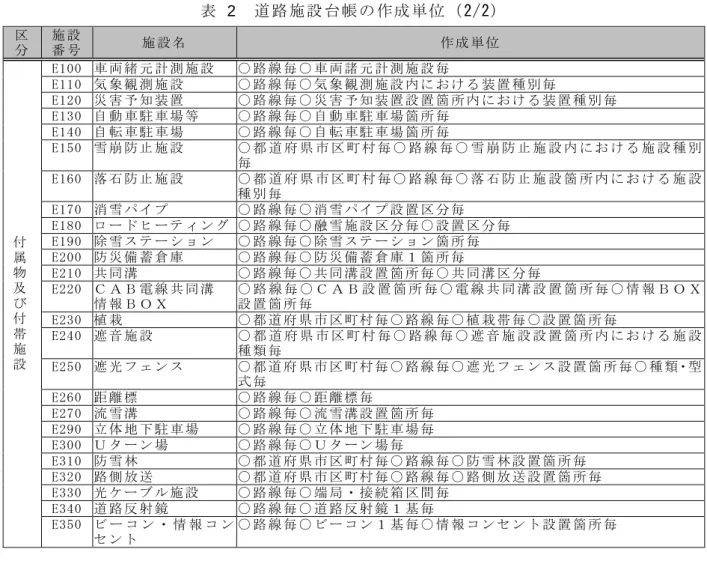

表 2 道路 施設 台帳の 作成単 位（2/2） 区 分 施 設 番 号 施 設 名 作 成 単 位 付 属 物 及 び 付 帯 施 設 E100 車 両 緒 元 計 測 施 設 ○ 路 線 毎 ○ 車 両 諸 元 計 測 施 設 毎 E110 気 象 観 測 施 設 ○ 路 線 毎 ○ 気 象 観 測 施 設 内 に お け る 装 置 種 別 毎 E120 災 害 予 知 装 置 ○ 路 線 毎 ○ 災 害 予 知 装 置 設 置 箇 所 内 に お け る 装 置 種 別 毎 E130 自 動 車 駐 車 場 等 ○ 路 線 毎 ○ 自 動 車 駐 車 場 箇 所 毎 E140 自 転 車 駐 車 場 ○ 路 線 毎 ○ 自 転 車 駐 車 場 箇 所 毎 E150 雪 崩 防 止 施 設 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 雪 崩 防 止 施 設 内 に お け る 施 設 種 別 毎 E160 落 石 防 止 施 設 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 落 石 防 止 施 設 箇 所 内 に お け る 施 設 種 別 毎 E170 消 雪 パ イ プ ○ 路 線 毎 ○ 消 雪 パ イ プ 設 置 区 分 毎 E180 ロ ー ド ヒ ー テ ィ ン グ ○ 路 線 毎 ○ 融 雪 施 設 区 分 毎 ○ 設 置 区 分 毎 E190 除 雪 ス テ ー シ ョ ン ○ 路 線 毎 ○ 除 雪 ス テ ー シ ョ ン 箇 所 毎 E200 防 災 備 蓄 倉 庫 ○ 路 線 毎 ○ 防 災 備 蓄 倉 庫 １ 箇 所 毎 E210 共 同 溝 ○ 路 線 毎 ○ 共 同 溝 設 置 箇 所 毎 ○ 共 同 溝 区 分 毎 E220 Ｃ Ａ Ｂ 電 線 共 同 溝 情 報 Ｂ Ｏ Ｘ ○ 路 線 毎 ○ Ｃ Ａ Ｂ 設 置 箇 所 毎 ○ 電 線 共 同 溝 設 置 箇 所 毎 ○ 情 報 Ｂ Ｏ Ｘ 設 置 箇 所 毎 E230 植 栽 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 植 栽 帯 毎 ○ 設 置 箇 所 毎 E240 遮 音 施 設 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 遮 音 施 設 設 置 箇 所 内 に お け る 施 設 種 類 毎 E250 遮 光 フ ェ ン ス ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 遮 光 フ ェ ン ス 設 置 箇 所 毎 ○ 種 類・型 式 毎 E260 距 離 標 ○ 路 線 毎 ○ 距 離 標 毎 E270 流 雪 溝 ○ 路 線 毎 ○ 流 雪 溝 設 置 箇 所 毎 E290 立 体 地 下 駐 車 場 ○ 路 線 毎 ○ 立 体 地 下 駐 車 場 毎 E300 Ｕ タ ー ン 場 ○ 路 線 毎 ○ Ｕ タ ー ン 場 毎 E310 防 雪 林 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 防 雪 林 設 置 箇 所 毎 E320 路 側 放 送 ○ 都 道 府 県 市 区 町 村 毎 ○ 路 線 毎 ○ 路 側 放 送 設 置 箇 所 毎 E330 光 ケ ー ブ ル 施 設 ○ 路 線 毎 ○ 端 局 ・ 接 続 箱 区 間 毎 E340 道 路 反 射 鏡 ○ 路 線 毎 ○ 道 路 反 射 鏡 １ 基 毎 E350 ビ ー コ ン ・ 情 報 コ ン セ ン ト ○ 路 線 毎 ○ ビ ー コ ン １ 基 毎 ○ 情 報 コ ン セ ン ト 設 置 箇 所 毎 1.8. イメージデータの作成 道路施設台帳に利用するイメージデータの作成方法について以下に示す。各種図面について は、完成図書として提出する工事完成図の中より選択するものとする。 なお、作成したイメージデータは、作成支援システムに登録後、台帳形式で出力する。 (1) イ メ ー ジ デ ー タ の 種 類 施設毎に作成するイメージデータを表 4「施設別取扱い図面種別一覧」に示す。 ○ 現 況 写 真 欄 に 「 ○ 」 が 記 入 さ れ て い る 施 設 は 、 現 況 写 真 を 作 成 す る 。 ○ 図 面 欄 に 「 ○ 」 が 記 入 さ れ て い る 施 設 は 、 当 該 図 面 を 作 成 す る 。 (2) 現 況 写 真 の 撮 影 方 法 道路施設台帳として作成する現況写真は、表 5「現況写真撮影方法」に示す、施設毎 にタイプＡ～タイプＤの４種類の撮影方法で作成する。
(3) 各 種 図 面 の 作 成 方 法 各種図面は、完成図書として提出する工事完成図の中より以下に示す事項を満足する 一般図又は標準断面図等を選択し、イメージデータとして電子化する。 ○ 施 設 と 道 路 と の 位 置 関 係 が 把 握 で き る こ と ○ 道 路 線 形 、 幅 員 構 成 等 が 把 握 で き る こ と ○ 施 設 の 断 面 図 等 に よ り 、 高 さ 方 向 、 交 差 状 況 の 寸 法 等 が 把 握 で き る こ と (4) イ メ ー ジ デ ー タ の 電 子 フ ァ イ ル 形 式 各 種 図 面 フ ァ イ ル 、道 路 施 設 現 況 写 真 フ ァ イ ル の フ ァ イ ル フ ォ ー マ ッ ト は 、表 3「 イ メ ー ジ デ ー タ の フ ァ イ ル 形 式 」 に 示 す 型 式 と す る 。 フ ァ イ ル 名 は 「 道 路 工 事 完 成 図 等 作 成 要 領 」 を 参 考 に す る こ と 。 表 3 イメージデータのファイル形式 項 目 各 種 図 面 道 路 現 況 写 真 ｽｷｬﾆﾝｸﾞの 場 合 CADﾃﾞｰﾀの 場 合 ﾃﾞｼﾞﾀﾙｶﾒﾗの 場 合 ｽｷｬﾆﾝｸﾞの 場 合 ﾌｧｲﾙ形 式（ 圧 縮 形 式 ） JPEG SXF(P21)※ JPEG JPEG
階 調 （ 色 数 ） ﾌﾙｶﾗｰ － ﾌﾙｶﾗｰ ﾌﾙｶﾗｰ 解 像 度 200dpi － 100万 画 素 程 度 200dpi 圧 縮 レ ベ ル 50 － 50 50 サ イ ズ （ 参 考 値 ） 6,100×3,700 pixel － 800×600 pixel ※ 図 面 に CADﾃﾞｰﾀ（ SXF） を 用 い る 場 合 は 、 デ ー タ 作 成 支 援 部 署 に 確 認 す る こ と ※ イ メ ー ジ デ ー タ は 、 デ ー タ ベ ー ス に 登 録 す る も の と な る た め 、 不 鮮 明 な 図 面 及 び 写 真 は 使 用 し な い 。ま た 、図 面 に つ い て は 、道 路 施 設 台 帳 と し て 出 力 し た 際 に 文 字・数 値 が 視 読 可 能 な 縮 尺 を 用 い る こ と 。 又 、 １ 枚 に 収 ま ら な い 場 合 は 複 数 枚 で 作 成 す る 。

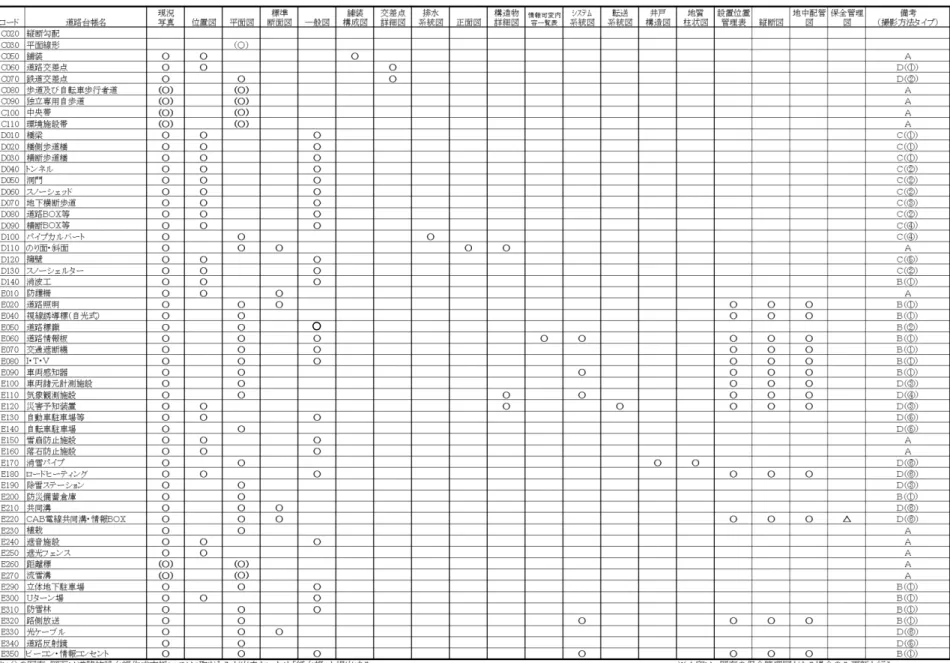

16
17 表 5 現況写真撮影方法（1/2） 撮 影 位 置 図 撮 影 方 法 Ａタイプ（路線方向に長さのある場合） ① ② ③ ④ 起点から終点に向かって撮影するのを基本とする。 歩道及び路肩に施設がある場合、施設反対側車道端で撮影する。 但し、４車線道路の場合は中央帯とする。 中央分離帯に施設がある場合、左側車道端から撮影する。 切土のり面に施設がある場合、施設の反対側から全体が視界に入る 位置から撮影する。 盛土のり面に施設がある場合、施設全体が視界に入る位置から撮影 する。 Ｂタイプ（路線方向に点在するもの） 車輌進行方向 車輌進行方向 ① ② ① ② 車の進行方向に向かって撮影するのを基本とする。 施設の全景と周辺状況が分かる位置から撮影する。 標識は、標識板の近接撮影（できれば施設の設置状況も分かるもの） とする。
18 表 5 現況写真撮影方法（2/2） 撮 影 位 置 図 撮 影 方 法 Ｃタイプ（構造物） 呑 口 吐 口 ＢＰ ① ③ ① ② ③ ④ ⑤ 注 橋梁・橋側歩道橋・横断歩道橋は、施設全体が入るように撮影する。 な お 、 高 架 橋 等 施 設 全 体 が 1枚で収まりきらない場合は、必要に応 じて複数に分けて撮影する。 トンネル・洞門・スノーシェッド・道路ＢＯＸ等は、起点側入口の 全体が入るよう撮影する。 地下横断歩道は、両出入口が視界に入るよう撮影する。 横断ＢＯＸ・パイプカルバート等は、呑口断面上流側から撮影する。 擁壁は、起点側から終点側に向かっての全体撮影とする。 延長が300ｍを超える場合は、300ｍ毎に１件とする。 Ｄタイプ（道路交差点，その他） ４差路 ３差路 従道路 従道路 従道路 流 出 流 出 ① ① ① ② ③ ④ ⑤ ⑥ 道路交差点 ３差路……主道路の反対側流出路肩部から従道路方向を撮影する。 ４ 差 路 … … 主 道 路 の 起 点 側 流 出 路 肩 部 か ら 交 差 点 全 体 が 入 る よ う 撮影する。 鉄道交差点 平面……起点側から交差点の全体が入るよう撮影する。 立 体 … … 起 点 右 側 の 鉄 路 か ら 立 体 空 間 全 体 が 入 る よ う 撮 影 す る 。 （鉄路への立入りについては協議の上撮影を行う。） 車両諸元計測施設・災害予知装置・除雪ステーション等は建物の全 景が入るよう撮影する。 気象観測施設は観測機種毎に撮影する。但し、テレメータは施設の 全景を撮影する。 自動車駐車場・自転車駐車場等は、施設の反対側車道端から全体が 入るよう撮影する。 共同溝・ＣＡＢ電線共同溝等の地下埋設施設は、マンホール・ハン ドホール等を撮影する。
1.9. 道路工事完成図等チェックプログラムによるチェックについて 道路工事完成図等作成支援サイト http://www.nilim-cdrw.jp/ 上記支援サイトより「道路工事完成図等チェックプログラム」をダウンロードし 道路施設台帳のシステムチェックを行う。 そのチェック結果の出力ペーパー（道路施設基本データチェック結果）を提出する。 1.10. 路施設台帳データ電子納品用ＣＤの作成 道路施設台帳のデータチェックが完了した後に、道路施設台帳データの電子納品用ＣＤの 作成を行うものとする。電子納品用ＣＤに必要な下記ファイルは、道路施設台帳を作成後、 作成支援システムにより出力する。作成方法の詳細については、作成支援システムの利用マ ニュアル参照のこと。

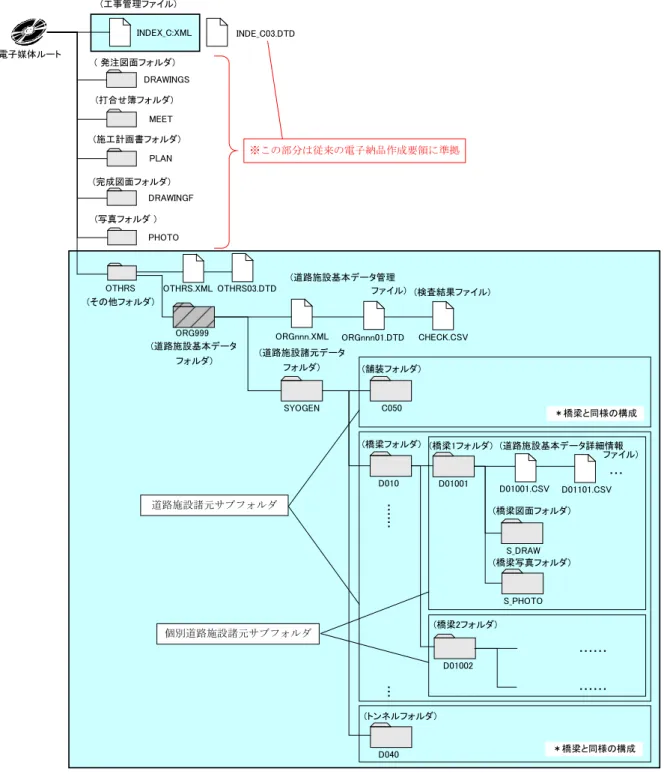

図 5 道路施設台帳データのフォルダ構成 INDE_C03.DTD ファイル) ORGnnn.XML ORGnnn01.DTD (道路施設基本データ フォルダ) ORG999 (舗装フォルダ) C050 (橋梁フォルダ) D010 ・・ ・・ ・・ (道路施設諸元データ フォルダ) SYOGEN (トンネルフォルダ) D040 ・・ ・ D01001.CSV (橋梁図面フォルダ) S_DRAW (橋梁写真フォルダ) S_PHOTO (橋梁1フォルダ) D01001 D01002 ・・・・・・ ・・・・・・ (橋梁2フォルダ) (道路施設基本データ詳細情報 D01101.CSV ・・・ CHECK.CSV (検査結果ファイル) 電子媒体ルート DRAWINGS MEET PLAN DRAWINGF PHOTO (工事管理ファイル) INDEX_C:XML ( 発注図面フォルダ) (打合せ簿フォルダ) (施工計画書フォルダ) (完成図面フォルダ) (写真フォルダ ) (その他フォルダ)
OTHRS OTHRS.XML OTHRS03.DTD
：網掛け箇所は、「作成支援システム」で道路施設台帳を作成することで自動的に作成されるフォルダ及び ファイルを示す。 個別道路施設諸元サブフォルダ 道路施設諸元サブフォルダ ＊橋梁と同様の構成 ＊橋梁と同様の構成 ファイル) (道路施設基本データ管理 ※この部分は従来の電子納品作成要領に準拠
【道路施設台帳データ電子納品用ＣＤの格納ファイル】 ①電子納品媒体の管理用データ ・工事管理ファイル（INDEX_C.XML） ・その他管理ファイル（OTHRS.XML） ・道路施設台帳データ管理ファイル（ORG999.XML） ②道路施設台帳データ ・道路施設台帳データ詳細情報 ・イメージデータ（各種図面、現況写真）
添付資料1
道路施設台帳データの総括表
（道路施設台帳作成支援システムによる出力）
様式-1:道路施設台帳データ総括表
様式-2:道路施設台帳データ一覧表
添付資料２
工事情報連絡簿
箇所に必要事項を記入。 (工事受注業者が作成して提出） 年 月 日 ★工事完成前３ヶ月までに本表を監督職員へ提出すること。 - - - -ｋｐ ～ ｋｐ 道 ｋｐ ～ ｋｐ 道 ｋｐ ～ ｋｐ 道 種別 種別 ｋｐ ｋｐ ｋｐ 号 号 道 道 道 ★.既存施設データを受け取るための、電子媒体（ＭＯまたはＣＤ－Ｒ）を添付すること。 E240遮音施設 ※.注２：既存施設データが多くて、本表に記入できない場合は別紙（本表フォームの下に追加記入用フォーム有り）に記入して提出すること。 監督職員 月 年 平成 第 １ 回 Gr-B-4E 路肩部設置 ｋｐ Ｉ．Ｔ．Ｖ． 連絡先： E170 月 平成 課 工事 ※.注１：施工内容が変更されて、対象施設が変更になった場合は再度提出すること。再提出とわかるように第１回提出日と第２回（３回）提出日を必ず記入すること。 ｋｐ ～ ～ 号 D110 出張所 日 月 年 年 自転車駐車場 E140 付 属 物 及 び 付 帯 設 備 E120 植 栽 E230 E200 E160 E220情報ＢＯＸ E020 E110 擁 壁 のり面・斜面 D120 D130 D140 E010 D070 D040 視線誘導標（反射式） 視線誘導標（自光式） トンネル E070 E080 交通遮断機 D060 構 造 物 付 属 物 及 び 付 帯 設 備 スノーシェッド 道路交差点 構 造 物 鉄道交差点 歩道及び自転車歩行者道 新設 E100 新設 D100パイプカルバート D080 号 既設 台 帳 名 No 遮光フェンス 年度 会社名： 縦断勾配 工事区間 E130自動車駐車場等 D090 台 帳 名 既設 道路ＢＯＸ等 横断ＢＯＸ等 橋 梁 地下横断歩道 横断歩道橋 洞 門 橋側歩道橋 道 路 構 造 環境施設帯 中 央 帯 C100 種別 No 台 帳 名 C020 平面線形 舗 装 C080 C110 C030 C050 C060 C070 C090独立専用自歩道 E030 消 波 工 スノーシェルター E040 共 同 溝 ＣＡＢ電線共同溝 道路情報板 E060 E050道路標識 D010 D020 D030 D050 防災備蓄倉庫 ロードヒーティング 距 離 標 流 雪 溝 立体地下駐車場 E260 E270 E320 Ｕターン場 防 雪 林 路側放送 ﾋﾞｰｺﾝ・情報ｺﾝｾﾝﾄ 道路反射鏡 E350 E331 号 消雪パイプ E300 落石防止施設 雪崩防止施設 道路施設台帳作成対象工種一覧［施工した施設の台帳の欄（新設/既設を分ける）に○を記入］ 車両諸元計測施設 E290 付 属 物 及 び 付 帯 設 備 E340 台 帳 名 E250 気象観測施設 災害予知装置 新設 既設 新設 ｋｐ No E310 号 種別 No 防 護 柵 既設 道路照明 E190 発 注 担 当 課 本連絡簿提出日 工期（当初） 日 平成 年 日 第 ３ 回 平成 ～ E090車両感知器 E180 除雪ステーション 日 作成日 平成 事務所 工 事 名 年 月 平成 日 工期（変更） 平成 年 月 日 ～ 平成 路線 工事受注業者 （自） （至） 既存施設データ出力箇所連絡欄 （既存の施設を移設・撤去・補修・補強等をした場合に記入して既存施設データを取り寄せるために記入） 光ケーブル E150 日～ 距離標 月 年 月 平成 第 ２ 回 E220 既存施設種類 設置箇所 施設名称 TEL 道路施設台帳作成担当者名： E210 連絡欄 （例） 23 365.0ｋ+52 365.0ｋ+71 防護柵 上り線 備考 E-mail ： 携帯 FAX
