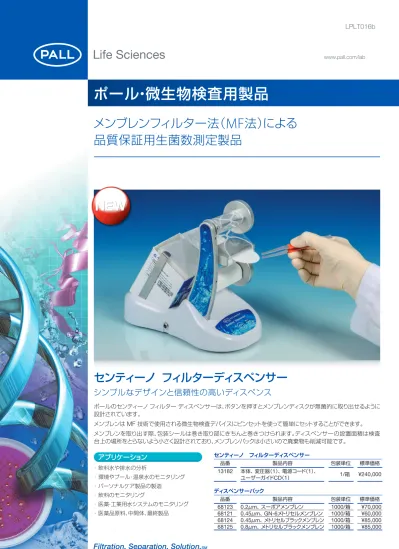

メンブレンフィルター法（
MF
法）による
品質保証用生菌数測定製品
ポール・微生物検査用製品
関連製品
・シリジンによる少量（∼10mL）ろ過に ・広範囲な薬品適合性 ・許容圧力280kPa ・オートクレーブ滅菌可能13mmプラスチック製
スウィニー フィルターホルダー ・液体ろ過、エアーの清浄化 ・優れた薬品適合性 ・オートクレーブ滅菌可能25mmデルリン製
インライン・フィルターホルダー ・気体・液体中の微粒子サンプリング ・内径6.4mmチューブに適合 ・許容圧力340kPa ・オートクレーブ滅菌可能47mmポリカーボネイト製
インライン・フィルターホルダー ・気体・液体中の微粒子サンプリング ・高品質耐腐食性ホルダー ・高圧液体の連続ろ過 ・許容圧力1400kPa13
・25
・47mmステンレス
スチール製 フィルターホルダー ・気体・液体のろ過、サンプリングに ・アルミニウム製軽量ホルダー ・許容圧力140kPa ・オートクレーブ滅菌可能47mmアルミニウム製
インライン・フィルターホルダー ・エアーサンプリング用 ・ 25mm：デルリン製、バクテリアのモニタリング ・ 37・47mm：アルミニウム製、ろ過後の サンプル保護用キャップ付 ・内径6.4mmチューブに適合 オープンフェイス・フィルターホルダー ・経済的でガラス製より高耐久性 ・ねじ込みロック接続 ・ 50ｍLと200mL容量 ・オートクレーブ滅菌可能25mmポリスルホン製
フィルターファンネル ・優れた薬品適合性 ・簡易迅速な組立て ・ 100mL容量 ・オートクレーブ滅菌可能47mmステンレススチール製
フィルターファンネル ・優れた薬品適合性 ・差込式ツイストロックシール ・ 1000mL容量 ・オートクレーブ滅菌可能47mmパラボラ型ステンレス
スチール製 フィルターファンネル ・研究室に適したサンプルろ過用サイズ ・高品質耐腐食性ホルダー ・有効ろ過面積15%アップ ・許容圧力690kPa142
・293mmステンレススチール製
ディスクフィルターホルダー ※交換部品に関してはラボ製品グループまでお問い合わせください。 www.pall.com/labLPLT016b
ポールのセンティーノフィルターディスペンサーは、ボタンを押すとメンブレンディスクが無菌的に取り出せるように 設計されています。 メンブレンはMF
技術で使用される微生物検査デバイスにピンセットを使って簡単にセットすることができます。 メンブレンを取り出す際、包装シールは巻き取り部にきちんと巻きつけられます。ディスペンサーの設置面積は検査 台上の場所をとらないよう小さく設計されており、メンブレンパックは小さいので廃棄物も削減可能です。アプリケーション
・飲料水や排水の分析 ・環境やプール・温泉水のモニタリング ・パーソナルケア製品の製造 ・飲料のモニタリング ・医薬·工業用水システムのモニタリング ・医薬品原料、中間体、最終製品シンプルなデザインと信頼性の高いディスペンス
センティーノ
フィルターディスペンサー
センティーノ フィルターディスペンサー 品番 13182 製品内容 本体、 変圧器（1）、 電源コード（1）、 ユーザーガイドCD（1） 包装単位 1/箱 ディスペンサーパック 品番 68123 68121 68124 68125 製品内容 0.2μm、 スーポアメンブレン 0.45μm、 GN-6メトリセルメンブレン 0.45μm、 メトリセルブラックメンブレン 0.8μm、 メトリセルブラックメンブレン 包装単位 1000/箱 1000/箱 1000/箱 1000/箱 標準価格 ¥240,000 標準価格 ¥70,000 ¥60,000 ¥85,000 ¥85,000 品番 4317 1109 1119 4042 1209 2220 1235 1107 1219 1220 4204 4203 4221 4230 製品内容 13mm スウィニー・フィルターホルダー 25ｍｍデルリン製インライン・フィルターホルダー 47ｍｍポリカーボネート製インライン・フィルターホルダー 13mm ステンレススチール製スウィニー・フィルターホルダー 25mm ステンレススチール製フィルターホルダー 47mm ステンレススチール製スウィニー・フィルターホルダー 47mm アルミニウム製インライン・フィルターホルダー 25ｍｍデルリン製オープンフェイス・フィルターホルダー 37ｍｍアルミニウム製オープンフェイス・フィルターホルダー 47ｍｍアルミニウム製オープンフェイス・フィルターホルダー 25ｍｍポリスルホン製フィルターファンネル、50mL 25ｍｍポリスルホン製フィルターファンネル、200mL 47ｍｍステンレススチール製フィルターファンネル 47ｍｍパラボラ型ステンレススチール製フィルターファンネル 包装単位 5/箱 6/箱 1/箱 1/箱 1/箱 1/箱 1/箱 6/箱 1/箱 1/箱 1/箱 1/箱 1/箱 1/箱 標準価格 ¥16,000 ¥27,000 ¥8,500 ¥20,000 ¥45,000 ¥90,000 ¥75,000 ¥27,000 ¥110,000 ¥110,000 ¥25,000 ¥26,000 ¥200,000 ¥300,000コンパクトサイズ 小型設計のためクリーンベンチ内でもスペースを取ら ず、最適な実験空間を作り出します
ポータブル
4
∼5
時間の充電でマイクロファンネル（100mL
：水）を60
回以上ろ過できます。また、持ち運びも可能です使い捨てホース 設置が簡単で使い捨てができるホースのためバイオ フィルムによるコンタミネーションのリスクを回避でき ます。かさ張った吸引マニホールドを洗浄し、オートク レーブ滅菌する必要がありません
ペリスタルティックポンプ 吸引ポンプ操作にみられる逆流を抑え、分析時のコンタ ミネーションを未然に防ぎます
安定したろ過速度
US EPA
（米国環境保護庁）、ISO, ASTM
（米国材料試 験協会）標準に記載のMF
法に準拠。ペリスタルティック ポンプの安定したろ過条件はコロニーの回収率や結果 の完全性に影響を及ぼすことはありません安全設計 吸引時のサンプルトラップをなくし、デバイスの破裂トラ ブルを抑えます
単純操作 ソフトタッチなキーパッドは
ON/OFF
の単純な機能の み。パルスボタンを押しているときだけポンプを稼動す ることも可能です簡易な消毒 ポンプヘッド・チューブは一般的な消毒剤で拭くだけで 消毒が可能です
IQ/OQ
バリデーションも簡易で、複雑なプログラミングの必要 がありませんアプリケーション
・水溶液中の微生物汚染を分析するメンブ レンフィルター（MF）法 ・マイクロファンネルでのサンプルろ過仕様
材質 ハウジング：ポリカーボネイト／ABS混合 ポリマー キーパッド・ラベル：ポリエステル ポンプヘッド：PTFE充填PBTローラー付き PEI アダプター：ポリプロピレン ホース：熱可塑性エラストマー サイズ 縦：13.6 cm 横：9.5 cm 高：10.4 cm 重量：680 g ホース：内径4.8 mm、外径7.9 mm 温度 操作温度：15∼30 ℃ 保存温度：−15∼45 ℃ ※ホースは使用前に操作温度と同じにしておくこと バッテリー 電圧：12 V タイプ：NiMH（ニッケルメタルハイドライド）DC
電源 電圧：24 VAC/DC
AC/DC変換：DC24 V 1.6 A AC100-240 V、 47-63 Hz 電源コード：3相プラグ アダプターにチューブを接続 アダプターをポンプの台にスライドさせ、 チューブを接続 マグネチックファンネルに 47mmメンブレンを装着し てオートクレーブ滅菌を行 います。センティーノポン プに接続して、サンプルを 添加しろ過を開始します。 ろ過後ファンネルを外して メンブレンを取り出します。ワークスペースを最大に、汚染リスクを最小に
微生物検査用ポンプ
センティーノ
液体サンプル中の微生物の濃縮に最適
マグネチックファンネルも適用可能
マイクロファンネル・フィルターファンネル
ポリカーボネートメンブレン
マグネチック・フィルターファンネルシリーズにセン ティーノ・ポンプ対応製品が新たに加わりました。製品に はファンネル本体、再使用可能なアダプター、使い捨て チューブ、センティーノ・ポンプに適応したベースが含ま れます。センティーノ・マグネチックファンネル
・平らで滑らかなフィルター表面により、微生物や微粒 子の溶出が容易に ・平坦なフィルター表面は、電子顕微鏡（SEM
）や光学 顕微鏡（LM
）での分析用に微生物や微粒子を収集す るのに最適 ・すぐに使用できディスポーサブルな設計で、サンプル の交差汚染を防止アプリケーション
・ PCR や落射蛍光顕微鏡での検査に向け た、水性サンプル中の微生物の濃縮 ・細胞生物学 ・バイオアッセイ ・寄生生物学 ・水の微生物学仕様
構成素材 フィルターメディア：ポリカーボネート製 PVP（ポリビニルピロリドン）湿潤剤を使用 サポートパッド：セルロース ファンネル、ベース：ポリプロピレン ファンネルカバー：ポリスチレン ファンネルアダプター：ポリエチレン使用方法
メンブレン直径 47 mm 孔径 0.4 μm 有効ろ過面積 13.46 cm2 許容吸引圧力 58 kPa（吸引使用のみ） ガンマ線照射 検証線量：15 ∼30 kGY 寸法 100 mL 容量 高さ：7.6 cm カバーあり 7.3 cm カバーなし 直径：6.1 cm カバーあり 5.7 cm カバーなし 300 mL 容量 高さ：9.1 cm カバーあり 8.9 cm カバーなし 直径：8.8 cm カバーあり 8.5 cm カバーなし製品用語
1
2
3
センティーノ 47mmマグネチックフィルターファンネル 品番 4271 4273 4277 4279 4283 4285 製品内容 150 mL 容量 300 mL 容量 500 mL 容量 ベース（センティーノ用サポートスクリーン付き） センティーノ用アダプター センティーノ用チューブ（60cm） 包装単位 1/箱 1/箱 1/箱 1/箱 1/箱 10/箱 標準価格 ¥23,000 ¥24,000 ¥26,000 ¥14,000 ¥6,000 ¥8,000 マイクロファンネル・フィルターファンネルポリカーボネートメンブレン 品番 FMFNL1050 FMFNL3020 製品内容 ポリカーボネートメンブレン、0.4 μm、100 mL 容量、個別包装、ガンマ線滅菌済み ポリカーボネートメンブレン、0.4 μm、300 mL 容量、個別包装、ガンマ線滅菌済み 標準価格 ¥44,000 ¥25,500 包装単位 50/箱 20/箱 微生物検査用ポンプ センティーノ 品番 13180 センティーノポンプ（1）、変圧器（1）、電源コード（1）、 アダプター（1）、ホース（1）、ユーザーガイドCD（1） 包装単位 1/箱 標準価格 ¥196,000 スーポア200 PESメンブレンディスクフィルター 品番 4861 製品内容 製品内容 フィルターファンネルアダプター（ディスポーザブル） 包装単位 10/箱 標準価格 ¥15,000 1. 電源ON/OFFボタン 2. 主電源サイン 3. パルスボタン 4. エラーサイン 5. バッテリー状況サイン 6. アダプターガイドステージ 7. ホースガイド 8. 製品IDラベル 9. 電源ソケット 10. ローディングドア 11. チューブスロット 12. 変圧器プラグ 13. 変圧器 14. 電源コード 15. フィルターファンネルアダプター 16. ホース 微生物検査用ポンプセンティーノは、一般用電気工作物〔電気事業法（昭和三十九年法律第百七十号）第三十八条第一項に規定する一 般用電気工作物をいう。〕の部分として、またはこれに接続して使用されないことを前提として販売しています。万が一このような使 6 5 4 3 2 1 7 9 8 14 12 13 15 10 11 162
www.pall.com/lab
3コンパクトサイズ 小型設計のためクリーンベンチ内でもスペースを取ら ず、最適な実験空間を作り出します
ポータブル
4
∼5
時間の充電でマイクロファンネル（100mL
：水）を60
回以上ろ過できます。また、持ち運びも可能です使い捨てホース 設置が簡単で使い捨てができるホースのためバイオ フィルムによるコンタミネーションのリスクを回避でき ます。かさ張った吸引マニホールドを洗浄し、オートク レーブ滅菌する必要がありません
ペリスタルティックポンプ 吸引ポンプ操作にみられる逆流を抑え、分析時のコンタ ミネーションを未然に防ぎます
安定したろ過速度
US EPA
（米国環境保護庁）、ISO, ASTM
（米国材料試 験協会）標準に記載のMF
法に準拠。ペリスタルティック ポンプの安定したろ過条件はコロニーの回収率や結果 の完全性に影響を及ぼすことはありません安全設計 吸引時のサンプルトラップをなくし、デバイスの破裂トラ ブルを抑えます
単純操作 ソフトタッチなキーパッドは
ON/OFF
の単純な機能の み。パルスボタンを押しているときだけポンプを稼動す ることも可能です簡易な消毒 ポンプヘッド・チューブは一般的な消毒剤で拭くだけで 消毒が可能です
IQ/OQ
バリデーションも簡易で、複雑なプログラミングの必要 がありませんアプリケーション
・水溶液中の微生物汚染を分析するメンブ レンフィルター（MF）法 ・マイクロファンネルでのサンプルろ過仕様
材質 ハウジング：ポリカーボネイト／ABS混合 ポリマー キーパッド・ラベル：ポリエステル ポンプヘッド：PTFE充填PBTローラー付き PEI アダプター：ポリプロピレン ホース：熱可塑性エラストマー サイズ 縦：13.6 cm 横：9.5 cm 高：10.4 cm 重量：680 g ホース：内径4.8 mm、外径7.9 mm 温度 操作温度：15∼30 ℃ 保存温度：−15∼45 ℃ ※ホースは使用前に操作温度と同じにしておくこと バッテリー 電圧：12 V タイプ：NiMH（ニッケルメタルハイドライド）DC
電源 電圧：24 VAC/DC
AC/DC変換：DC24 V 1.6 A AC100-240 V、 47-63 Hz 電源コード：3相プラグ アダプターにチューブを接続 アダプターをポンプの台にスライドさせ、 チューブを接続 マグネチックファンネルに 47mmメンブレンを装着し てオートクレーブ滅菌を行 います。センティーノポン プに接続して、サンプルを 添加しろ過を開始します。 ろ過後ファンネルを外して メンブレンを取り出します。ワークスペースを最大に、汚染リスクを最小に
微生物検査用ポンプ
センティーノ
液体サンプル中の微生物の濃縮に最適
マグネチックファンネルも適用可能
マイクロファンネル・フィルターファンネル
ポリカーボネートメンブレン
マグネチック・フィルターファンネルシリーズにセン ティーノ・ポンプ対応製品が新たに加わりました。製品に はファンネル本体、再使用可能なアダプター、使い捨て チューブ、センティーノ・ポンプに適応したベースが含ま れます。センティーノ・マグネチックファンネル
・平らで滑らかなフィルター表面により、微生物や微粒 子の溶出が容易に ・平坦なフィルター表面は、電子顕微鏡（SEM
）や光学 顕微鏡（LM
）での分析用に微生物や微粒子を収集す るのに最適 ・すぐに使用できディスポーサブルな設計で、サンプル の交差汚染を防止アプリケーション
・ PCR や落射蛍光顕微鏡での検査に向け た、水性サンプル中の微生物の濃縮 ・細胞生物学 ・バイオアッセイ ・寄生生物学 ・水の微生物学仕様
構成素材 フィルターメディア：ポリカーボネート製 PVP（ポリビニルピロリドン）湿潤剤を使用 サポートパッド：セルロース ファンネル、ベース：ポリプロピレン ファンネルカバー：ポリスチレン ファンネルアダプター：ポリエチレン使用方法
メンブレン直径 47 mm 孔径 0.4 μm 有効ろ過面積 13.46 cm2 許容吸引圧力 58 kPa（吸引使用のみ） ガンマ線照射 検証線量：15 ∼30 kGY 寸法 100 mL 容量 高さ：7.6 cm カバーあり 7.3 cm カバーなし 直径：6.1 cm カバーあり 5.7 cm カバーなし 300 mL 容量 高さ：9.1 cm カバーあり 8.9 cm カバーなし 直径：8.8 cm カバーあり 8.5 cm カバーなし製品用語
1
2
3
センティーノ 47mmマグネチックフィルターファンネル 品番 4271 4273 4277 4279 4283 4285 製品内容 150 mL 容量 300 mL 容量 500 mL 容量 ベース（センティーノ用サポートスクリーン付き） センティーノ用アダプター センティーノ用チューブ（60cm） 包装単位 1/箱 1/箱 1/箱 1/箱 1/箱 10/箱 標準価格 ¥23,000 ¥24,000 ¥26,000 ¥14,000 ¥6,000 ¥8,000 マイクロファンネル・フィルターファンネルポリカーボネートメンブレン 品番 FMFNL1050 FMFNL3020 製品内容 ポリカーボネートメンブレン、0.4 μm、100 mL 容量、個別包装、ガンマ線滅菌済み ポリカーボネートメンブレン、0.4 μm、300 mL 容量、個別包装、ガンマ線滅菌済み 標準価格 ¥44,000 ¥25,500 包装単位 50/箱 20/箱 微生物検査用ポンプ センティーノ 品番 13180 センティーノポンプ（1）、変圧器（1）、電源コード（1）、 アダプター（1）、ホース（1）、ユーザーガイドCD（1） 包装単位 1/箱 標準価格 ¥196,000 スーポア200 PESメンブレンディスクフィルター 品番 4861 製品内容 製品内容 フィルターファンネルアダプター（ディスポーザブル） 包装単位 10/箱 標準価格 ¥15,000 1. 電源ON/OFFボタン 2. 主電源サイン 3. パルスボタン 4. エラーサイン 5. バッテリー状況サイン 6. アダプターガイドステージ 7. ホースガイド 8. 製品IDラベル 9. 電源ソケット 10. ローディングドア 11. チューブスロット 12. 変圧器プラグ 13. 変圧器 14. 電源コード 15. フィルターファンネルアダプター 16. ホース 微生物検査用ポンプセンティーノは、一般用電気工作物〔電気事業法（昭和三十九年法律第百七十号）第三十八条第一項に規定する一 般用電気工作物をいう。〕の部分として、またはこれに接続して使用されないことを前提として販売しています。万が一このような使 い方をする場合には、電気用品安全法に従って届出、適合性検査などの手続が必要となることがありますので、必ず事前に当社までご 相談ください。 6 5 4 3 2 1 7 9 8 14 12 13 15 10 11 16メンブレンフィルター（
MF
）法は、微生物や微粒子によって汚染され ている水溶液を分析する効果的な手法として世界的に認知されて います。この手法は、飲料水中の総大腸菌群と糞便性大腸菌群の存 在を確認するものとして、米国環境保護庁（U.S. EPA
）および米国 薬局方、欧州薬局方、日本薬局方、および世界中の同様機関によっ て承認されています。またMF
法は、以下の特定の微生物の単離に、 さまざまな産業界で使用されています。 従属栄養プレートの計数 真菌類（イーストやカビ）の計数E. coli, Pseudomonas sp, Lactobacillus sp
ポールの個別包装されたメンブレンフィルターは、
MF
法に準拠した バクテリア分析を保証します。ポールのメンブレンフィルター製品に は署名入りの証明書が添付されており、お客様の施設での永久的な 記録として保存することができます。工程の優位性
MF
法は、被検溶液中の微生物汚染を分析する際、数多くの利点が あります。 大量サンプルの濃縮が可能 多くの従来法と比較して、短い準備時間で実施 分散コロニーの単離と計数が可能24
時間以内に存在の有無が判定可能 混釈法、塗抹法、最確数法では除去できない静菌剤や殺菌剤を除去水および廃水に関する標準検査法（
US Standard Methods for
the Examination of Water and Wastewater
）からの抜粋です。MF
法の手順
MF
法では（下図参照）、フィルターファンネルと吸引システムを使用 し、100mL
のサンプルを47mm
フィルターに通過させます。サンプ ル中の微生物は、メンブレン表面に濃縮されます。次に、フィルター をペトリディッシュの中に置かれた栄養培地に浸した吸収パッドの上 に移します。 フィルターを通して吸い上げられた栄養分により、メンブレン表面の 微生物の増殖が促進されます。 サンプルを採集し、必要であれば 希釈する。適切な培地を選択し、滅 菌ペトリディッシュに吸収パッド入 れ、培地をパッドが飽和する程度添 加する。ピンセットを火炎滅菌し滅 菌済みメンブレンを取り出し、ファ ンネルアセンブリーにセットする。 サンプルの注ぎ口を滅菌し、サン プルをファンネルの中に注ぎ、吸 引ポンプのスイッチを入れ完全に ろ過する。スイッチを切りファンネ ル 側 面とメンブレンを滅 菌 バッ ファー等でリンスする。再度吸引ポ ンプのスイッチを入れ溶液を完全 にろ過する。 メンブレンフィルターを準備して お いたペトリディッシュに移し、 適切な温度と時間で培養する。 10∼15倍に拡大してコロニーを カウントし、汚染の種類を特定する。バクテリア分析保証メンブレンフィルター技術
プロセスの改善と信頼性の高い結果を
ディスクメンブレンによる正確な分析
・セルロース混合エステルは、微生物検査には最も一般的に使用されているメディアで、最大の捕捉効率と回収率を実現 ・独自のドットで描かれたグリッドパターンにより、バクテリアコロニーの生育を阻害したり促進せずに簡単な定量化を実現 ・メンブレンフィルター（MF）法を使用する微生物検査に最適。全ての箱に記録保存用の署名入り証明書を添付 ・あらゆるニーズに応える包装方法。滅菌済み個別包装（Sパック）、未滅菌包装から選択可能GN-6
メトリセルメンブレン・ディスクフィルター
微生物検査用として認証された
0.45
μ
m
メンブレンで、
EPA
（米国環境保護庁）と
ASTM
（米国材料試験協会）の仕様に準拠
・暗色の背景が、微生物検査ラボでの不透明なコロニー計測やマイクロエレクトロニクス産業におけるプロセス流体 の淡色微粒子のモニタリングに理想的なコントラストを提供 ・独自のドットで描かれたグリッドパターンにより、促進や阻害することなくコロニーを育成 ・メンブレンフィルター（MF）法での使用に認証済み ・厳密なアプリケーション用の滅菌済み個別包装（Sパック）メトリセルブラック・メンブレン・ディスクフィルター
微生物や微粒子分析用の高コントラストメンブレン
・正確な分析を保証。独自のドットで描かれたグリッドパターンにより、促進や阻害することなくコロニーを育成 ・ MF法での使用証認。全ての箱に記録保存用の署名入り証明書を添付 ・γ線照射滅菌済み。有害な残留EOGの危険性を排除 ・ろ過時間の短縮。高流速とろ過処理量による迅速で容易なろ過が可能 ・耐熱性親水性ポリエーテルスルホンメンブレン（許容使用温度100℃）スーポア
200
メンブレンディスクフィルター
微生物単離と計数のための捕捉性能が高い
0.2
μ
m
メンブレン
・ 47mmディスクサイズでペトリディッシュに最適 ・γ線照射滅菌済みと未滅菌タイプの2種類 ・臨床診断薬用イムノクロマト製品にも使用吸収パッド
液体培地保持用パッドとして最適
1
2
3
4
GN-6メトリセル MCEメンブレンディスクフィルター ガンマ線滅菌済み個別包装（Sパック） 品番 66265 66278 66068 66191 66539 60016 0.45μm, 47mm, プレーン 0.45μm, 47mm, グリッド 0.45μm, 47mm, グリッド 0.45μm, 47mm, グリッド 0.45μm, 50mm, グリッド 0.45μm, 85mm, グリッド（個別包装なし） 包装単位 200/箱 200/箱 1000/箱 2000/箱 200/箱 50/箱 標準価格 ¥19,500 ¥20,500 ¥75,000 ¥125,000 ¥22,500 ¥20,000 未滅菌包装 品番 63066 63068 64191 64382 63069 63020 66536 0.45μm, 13mm, プレーン 0.45μm, 25mm, プレーン 0.45μm, 25mm, グリッド 0.45μm, 37mm, プレーン, サポートパッド付き 0.45μm, 47mm, プレーン 0.45μm, 47mm, グリッド 0.45μm, 142mm, プレーン 包装単位 標準価格 ¥10,500 ¥11,500 ¥11,500 ¥14,000 ¥16,000 ¥16,500 ¥37,000 メトリセルブラックPESメンブレンディスクフィルター 品番 60138 66585 66586 60065 66587 66588 製品内容 製品内容 0.45μm, 25mm, グリッド 0.45μm, 47mm, グリッド, Sパック, ガンマ線滅菌済み 0.45μm, 47mm, グリッド 0.8μm, 25mm, グリッド 0.8μm, 47mm, グリッド, Sパック, ガンマ線滅菌済み 0.8μm, 47mm, グリッド 包装単位 100/箱 200/箱 100/箱 100/箱 200/箱 100/箱 標準価格 ¥17,500 ¥20,500 ¥19,500 ¥17,000 ¥20,500 ¥19,500 吸収パッド 品番 66025 66190 47mmパッド, ガンマ線滅菌47mmパッド, 未滅菌 包装単位 1000/箱 1000/箱 標準価格 ¥27,000 ¥46,000 スーポア200 PESメンブレンディスクフィルター 品番 66234 製品内容 製品内容 製品内容 0.2μm, 47mm, グリッド, ガンマ線滅菌済み 包装単位 200/箱 標準価格 ¥24,000 100/箱 100/箱 100/箱 100/箱 100/箱 100/箱 25/箱4
www.pall.com/lab
5 メンブレンフィルター（MF
）法は、微生物や微粒子によって汚染され ている水溶液を分析する効果的な手法として世界的に認知されて います。この手法は、飲料水中の総大腸菌群と糞便性大腸菌群の存 在を確認するものとして、米国環境保護庁（U.S. EPA
）および米国 薬局方、欧州薬局方、日本薬局方、および世界中の同様機関によっ て承認されています。またMF
法は、以下の特定の微生物の単離に、 さまざまな産業界で使用されています。 従属栄養プレートの計数 真菌類（イーストやカビ）の計数E. coli, Pseudomonas sp, Lactobacillus sp
ポールの個別包装されたメンブレンフィルターは、
MF
法に準拠した バクテリア分析を保証します。ポールのメンブレンフィルター製品に は署名入りの証明書が添付されており、お客様の施設での永久的な 記録として保存することができます。工程の優位性
MF
法は、被検溶液中の微生物汚染を分析する際、数多くの利点が あります。 大量サンプルの濃縮が可能 多くの従来法と比較して、短い準備時間で実施 分散コロニーの単離と計数が可能24
時間以内に存在の有無が判定可能 混釈法、塗抹法、最確数法では除去できない静菌剤や殺菌剤を除去水および廃水に関する標準検査法（
US Standard Methods for
the Examination of Water and Wastewater
）からの抜粋です。MF
法の手順
MF
法では（下図参照）、フィルターファンネルと吸引システムを使用 し、100mL
のサンプルを47mm
フィルターに通過させます。サンプ ル中の微生物は、メンブレン表面に濃縮されます。次に、フィルター をペトリディッシュの中に置かれた栄養培地に浸した吸収パッドの上 に移します。 フィルターを通して吸い上げられた栄養分により、メンブレン表面の 微生物の増殖が促進されます。 サンプルを採集し、必要であれば 希釈する。適切な培地を選択し、滅 菌ペトリディッシュに吸収パッド入 れ、培地をパッドが飽和する程度添 加する。ピンセットを火炎滅菌し滅 菌済みメンブレンを取り出し、ファ ンネルアセンブリーにセットする。 サンプルの注ぎ口を滅菌し、サン プルをファンネルの中に注ぎ、吸 引ポンプのスイッチを入れ完全に ろ過する。スイッチを切りファンネ ル 側 面とメンブレンを滅 菌 バッ ファー等でリンスする。再度吸引ポ ンプのスイッチを入れ溶液を完全 にろ過する。 メンブレンフィルターを準備して お いたペトリディッシュに移し、 適切な温度と時間で培養する。 10∼15倍に拡大してコロニーを カウントし、汚染の種類を特定する。バクテリア分析保証メンブレンフィルター技術
プロセスの改善と信頼性の高い結果を
ディスクメンブレンによる正確な分析
・セルロース混合エステルは、微生物検査には最も一般的に使用されているメディアで、最大の捕捉効率と回収率を実現 ・独自のドットで描かれたグリッドパターンにより、バクテリアコロニーの生育を阻害したり促進せずに簡単な定量化を実現 ・メンブレンフィルター（MF）法を使用する微生物検査に最適。全ての箱に記録保存用の署名入り証明書を添付 ・あらゆるニーズに応える包装方法。滅菌済み個別包装（Sパック）、未滅菌包装から選択可能GN-6
メトリセルメンブレン・ディスクフィルター
微生物検査用として認証された
0.45
μ
m
メンブレンで、
EPA
（米国環境保護庁）と
ASTM
（米国材料試験協会）の仕様に準拠
・暗色の背景が、微生物検査ラボでの不透明なコロニー計測やマイクロエレクトロニクス産業におけるプロセス流体 の淡色微粒子のモニタリングに理想的なコントラストを提供 ・独自のドットで描かれたグリッドパターンにより、促進や阻害することなくコロニーを育成 ・メンブレンフィルター（MF）法での使用に認証済み ・厳密なアプリケーション用の滅菌済み個別包装（Sパック）メトリセルブラック・メンブレン・ディスクフィルター
微生物や微粒子分析用の高コントラストメンブレン
・正確な分析を保証。独自のドットで描かれたグリッドパターンにより、促進や阻害することなくコロニーを育成 ・ MF法での使用証認。全ての箱に記録保存用の署名入り証明書を添付 ・γ線照射滅菌済み。有害な残留EOGの危険性を排除 ・ろ過時間の短縮。高流速とろ過処理量による迅速で容易なろ過が可能 ・耐熱性親水性ポリエーテルスルホンメンブレン（許容使用温度100℃）スーポア
200
メンブレンディスクフィルター
微生物単離と計数のための捕捉性能が高い
0.2
μ
m
メンブレン
・ 47mmディスクサイズでペトリディッシュに最適 ・γ線照射滅菌済みと未滅菌タイプの2種類 ・臨床診断薬用イムノクロマト製品にも使用吸収パッド
液体培地保持用パッドとして最適
1
2
3
4
GN-6メトリセル MCEメンブレンディスクフィルター ガンマ線滅菌済み個別包装（Sパック） 品番 66265 66278 66068 66191 66539 60016 0.45μm, 47mm, プレーン 0.45μm, 47mm, グリッド 0.45μm, 47mm, グリッド 0.45μm, 47mm, グリッド 0.45μm, 50mm, グリッド 0.45μm, 85mm, グリッド（個別包装なし） 包装単位 200/箱 200/箱 1000/箱 2000/箱 200/箱 50/箱 標準価格 ¥19,500 ¥20,500 ¥75,000 ¥125,000 ¥22,500 ¥20,000 未滅菌包装 品番 63066 63068 64191 64382 63069 63020 66536 0.45μm, 13mm, プレーン 0.45μm, 25mm, プレーン 0.45μm, 25mm, グリッド 0.45μm, 37mm, プレーン, サポートパッド付き 0.45μm, 47mm, プレーン 0.45μm, 47mm, グリッド 0.45μm, 142mm, プレーン 包装単位 標準価格 ¥10,500 ¥11,500 ¥11,500 ¥14,000 ¥16,000 ¥16,500 ¥37,000 メトリセルブラックPESメンブレンディスクフィルター 品番 60138 66585 66586 60065 66587 66588 製品内容 製品内容 0.45μm, 25mm, グリッド 0.45μm, 47mm, グリッド, Sパック, ガンマ線滅菌済み 0.45μm, 47mm, グリッド 0.8μm, 25mm, グリッド 0.8μm, 47mm, グリッド, Sパック, ガンマ線滅菌済み 0.8μm, 47mm, グリッド 包装単位 100/箱 200/箱 100/箱 100/箱 200/箱 100/箱 標準価格 ¥17,500 ¥20,500 ¥19,500 ¥17,000 ¥20,500 ¥19,500 吸収パッド 品番 66025 66190 47mmパッド, ガンマ線滅菌47mmパッド, 未滅菌 包装単位 1000/箱 1000/箱 標準価格 ¥27,000 ¥46,000 スーポア200 PESメンブレンディスクフィルター 品番 66234 製品内容 製品内容 製品内容 0.2μm, 47mm, グリッド, ガンマ線滅菌済み 包装単位 200/箱 標準価格 ¥24,000 100/箱 100/箱 100/箱 100/箱 100/箱 100/箱 25/箱・各ロットは微生物分析の認証を受けているため、高い 保証と信頼性のある結果を提供 ・つまむとベースからシリンダーを取り外せるので、メン ブレンの取り外しが容易 ・個別包装されたディスポーザブルフィルターにより、 サンプルの交差汚染防止 ・処理量の多いサンプル用に
300mL
容量タイプを用意 ・100mL
ファンネルは10m
Ｌ刻みの目盛り付き。ファン ネル周囲全体に100m
Ｌ刻みの目盛りを付けて見易さ を実現。300mL
ファンネルは50mL
刻みの目盛り付き ・ディスポーザブル設計により、再使用ファンネルに必 要な洗浄や滅菌は不要 ・組立済みでγ線照射による滅菌済み。EOG
滅菌に伴う 残留ガスのリスクを排除 ・孔径0.2
μm
のスーポアメンブレン、孔径0.45
μm
のGN-6
メトリセル、メトリセルブラックメンブレンから選 択可能 ・寒天培地、培養ブロスでの培養時、メンブレンの取り 外しが簡単なデバイスデザイン ・マイクロファンネルST
フィルターファンネルは、アイソ レーター等で行う高コストの閉鎖系無菌試験の代替 として使用可能 ・0.45
μm
、47mm
のGN-6
メトリセルメンブレンや低吸 着性のスーポアメンブレンは、製薬業界における無菌 試験アプリケーションに使用可能 ・スーポアメンブレンは抗生剤の試験に最適 ・つまむだけで容器と皿が離れる設計で、メンブレンの 取り外しが簡単 ・米国薬局方、日本薬局方、欧州薬局方の無菌試験要求 事項に適合 マイクロファンネルプラスのキャップにサンプリングポートを付け、専用の耐熱性 滅菌チューブにより検体採取ポイントから無菌的に検体の採取を可能にします。 採水後はチューブを外しキャップをすることで、検査室への持ち運びができます。アプリケーション
・メンブレンフィルター法の原則を利用し て、あらゆる水溶液の微生物コンタミ ネーションを試験 ・医薬品生産で使われる水溶液の品質管 理分析に最適。個別ラベルでのロットの トレーサビリティを提供 ・業務終了時に急に必要となったサンプル 処理に好都合。オートクレーブが故障し、 再使用ハードウェアの滅菌ができないと きに備えて、マイクロファンネル・フィル ターファンネルを準備 ・ 300mLファンネルは、小容量ファンネル の場合のような「注ぎ足す」ことなく大容 量を処理可能。処理容量が大きいほど感 度があがり、試験結果の信憑性が向上 ・大腸菌群、シュードモナス属のようなバク テリアコンタミナントにはろ過精度0.45 ∼0.2μmを選択して試験 ・酵母菌やその他色の薄い微生物のカウ ントには、コントラストのはっきりしたメト リセルブラックメンブレン使用のマイク ロファンネルYMB フィルターファンネル を選択 ・透析用水の清浄度検査仕様
構成素材 膜材質：スーポア（親水性ポリエーテル スルホン）、GN-6メトリセル（セルロー ス混合エステル）、メトリセルブラック （修飾ポリエーテルスルホン） ファンネル、ベース、マイクロファンネ ルLPペトリディッシュのベース：ポリプ ロピレン 蓋：ポリスチレン プラグ：ポリエチレン ファンネルアダプター：ポリエチレン 吸収パッド：セルロース 有効ろ過面積 13.46cm2 寸法 100 mLファンネル 高さ： 8.1cm（フタキット付き） 7.6cm（カバー付き） 直径：6.4cm（フタキット付き） 6.1cm（カバー付き） 300mLファンネル 高さ：9.1 cm（カバー付き） 直径：8.8 cm（カバー付き） 最大吸引圧力 84kPa（吸引ろ過専用） 滅菌方法 個別包装、ガンマ線照射滅菌済みアプリケーション
・マイクロファンネルSTフィルターファン ネルとメンブレンフィルター（MF）法の 技術を用いて行う水溶液の微生物混入 試験 ・医薬品生産で使われる水溶液の品質管 理分析に最適 ・最終製品出荷前の品質管理試験仕様
構成素材 膜材質：スーポア（親水性ポリエーテルス ルホン）、GN-6メトリセル（セルロース混合 エステル） シリンダー、ベース：ポリプロピレン ファンネルカバー：ポリスチレン ファンネルアダプター、バッグ：ポリエチレン 吸収パッド：セルロースフィルターファンネルとサンプルカップの一体化により、水ラインの
モニタリングを大きく改善。コンタミネーションリスクを排除
マイクロファンネル
フィルターファンネル
・最高90
℃までの熱湯サンプルを使用できる設計 ・サンプル容器とフィルターファンネルが一体構造。 サンプルをカップからディスポーザブルファンネルに 移す手順は不要。コンタミネーションのリスクを排除 ・液漏れシールが外せるベント付き蓋により、ファンネルを 開けずにろ過が可能なため汚染物質の混入リスクなし ・ベントフィルターにより、ろ過中に空気中に浮遊する汚 染物質がファンネルに混入するリスクを排除 ・標準のラボ用マニホールドに直接、あるいはアダプ ターやストッパーを使用して取り付けられる設計 ・サンプル量の計測をしやすくする見やすい分量目盛り ・各ユニットの個別包装、個別ラベルにより、滅菌状態の 確保、およびロットのトレーサビリティを保証アプリケーション
・コンタミネーションの混入リスクを低減し ながら、水システムモニタリングの効率 を改善 ・サンプルにコンタミネーションさせるリ スクがあるサンプル採取や試験のステッ プを排除 ・グリッド付きの0.45μmＧＮ-6メトリセル メンブレンは、メンブレンフィルター法に よる水分析に最適 ・孔径0.45μmまたは0.2μmのスーポア メンブレンを使用したマイクロファンネ ルプラスは、ホットループWFIシステムな どで使用される熱湯サンプリングに適合 する設計熱湯サンプルに適応。持ち運びが可能なため、
現場でのサンプリングが容易
マイクロファンネルプラス
フィルターファンネル
サンプリングポート付。
検体採取ポイントから無菌的に検体を採取
マイクロファンネルプラス
AP
フィルターファンネル
アイソレーター内の無菌試験に便利で経済的な選択
マイクロファンネル
ST
フィルターファンネル
有効ろ過面積 13.46cm2 寸法 100mL 300mL 高さ：7.6cm 高さ：9.1cm 直径：6.1cm 直径：8.8cm 最大吸引圧力 84kPa（吸引ろ過専用） 滅菌方法 ガンマ線照射滅菌済み 包装について 100mL（40個/箱）：1外袋に10個の個 別包装; 1箱に4外袋 300mL（20個/箱）：1外袋に5個の個別 包装; 1箱に4外袋仕様
構成素材 膜材質：GN-6メトリセル（セルロース 混合エステル）、スーポア（親水性ポリ エーテルスルホン）、メトリセルブラック （修飾ポリエーテルスルホン） 吸収パッド：セルロース ファンネル、ベース:ポリプロピレン 接着剤ガスケット：ウレタン（製品番号 4809、4823、4813、4814） ファンネルカバー：疎水性バーサポア メンブレン（不織布サポート付きアクリ ル共重合体）付きポリエチレン バッグ：ポリエチレン アダプター：ポリエチレン シュリンクバンド：ポリプロピレン強化 ストリップ付きポリビニルクロライド 有効ろ過面積 13.46cm2 寸法 100mLファンネル 高さ: 7.6cm（カバー付き） 直径 : 6.1cm（カバー付き） 300 mLファンネル 高さ: 8.9cm 直径: 8.7cm 最大吸引圧力 85kPa （吸引ろ過専用） 最大使用温度 製品番号4807、4808、4829：常温 製品番号4809、4813、4814、4823： 90℃ 滅菌方法 ガンマ線照射滅菌済み性能
マイクロファンネルプラス 時間の節約、サンプルコンタミネーションの抑制、 サンプル採取と試験のステップ減少 ベント膜：フタをしたまま吸引ろ過することが可能 フィルターファンネルにフタをすることで 回収用サンプルカップが不用となります ベースとファンネルのシールにより漏水を防ぎます 吸引マニホールドに直接フィットします6
www.pall.com/lab
7 ・各ロットは微生物分析の認証を受けているため、高い 保証と信頼性のある結果を提供 ・つまむとベースからシリンダーを取り外せるので、メン ブレンの取り外しが容易 ・個別包装されたディスポーザブルフィルターにより、 サンプルの交差汚染防止 ・処理量の多いサンプル用に300mL
容量タイプを用意 ・100mL
ファンネルは10m
Ｌ刻みの目盛り付き。ファン ネル周囲全体に100m
Ｌ刻みの目盛りを付けて見易さ を実現。300mL
ファンネルは50mL
刻みの目盛り付き ・ディスポーザブル設計により、再使用ファンネルに必 要な洗浄や滅菌は不要 ・組立済みでγ線照射による滅菌済み。EOG
滅菌に伴う 残留ガスのリスクを排除 ・孔径0.2
μm
のスーポアメンブレン、孔径0.45
μm
のGN-6
メトリセル、メトリセルブラックメンブレンから選 択可能 ・寒天培地、培養ブロスでの培養時、メンブレンの取り 外しが簡単なデバイスデザイン ・マイクロファンネルST
フィルターファンネルは、アイソ レーター等で行う高コストの閉鎖系無菌試験の代替 として使用可能 ・0.45
μm
、47mm
のGN-6
メトリセルメンブレンや低吸 着性のスーポアメンブレンは、製薬業界における無菌 試験アプリケーションに使用可能 ・スーポアメンブレンは抗生剤の試験に最適 ・つまむだけで容器と皿が離れる設計で、メンブレンの 取り外しが簡単 ・米国薬局方、日本薬局方、欧州薬局方の無菌試験要求 事項に適合 マイクロファンネルプラスのキャップにサンプリングポートを付け、専用の耐熱性 滅菌チューブにより検体採取ポイントから無菌的に検体の採取を可能にします。 採水後はチューブを外しキャップをすることで、検査室への持ち運びができます。アプリケーション
・メンブレンフィルター法の原則を利用し て、あらゆる水溶液の微生物コンタミ ネーションを試験 ・医薬品生産で使われる水溶液の品質管 理分析に最適。個別ラベルでのロットの トレーサビリティを提供 ・業務終了時に急に必要となったサンプル 処理に好都合。オートクレーブが故障し、 再使用ハードウェアの滅菌ができないと きに備えて、マイクロファンネル・フィル ターファンネルを準備 ・ 300mLファンネルは、小容量ファンネル の場合のような「注ぎ足す」ことなく大容 量を処理可能。処理容量が大きいほど感 度があがり、試験結果の信憑性が向上 ・大腸菌群、シュードモナス属のようなバク テリアコンタミナントにはろ過精度0.45 ∼0.2μmを選択して試験 ・酵母菌やその他色の薄い微生物のカウ ントには、コントラストのはっきりしたメト リセルブラックメンブレン使用のマイク ロファンネルYMB フィルターファンネル を選択 ・透析用水の清浄度検査仕様
構成素材 膜材質：スーポア（親水性ポリエーテル スルホン）、GN-6メトリセル（セルロー ス混合エステル）、メトリセルブラック （修飾ポリエーテルスルホン） ファンネル、ベース、マイクロファンネ ルLPペトリディッシュのベース：ポリプ ロピレン 蓋：ポリスチレン プラグ：ポリエチレン ファンネルアダプター：ポリエチレン 吸収パッド：セルロース 有効ろ過面積 13.46cm2 寸法 100 mLファンネル 高さ： 8.1cm（フタキット付き） 7.6cm（カバー付き） 直径：6.4cm（フタキット付き） 6.1cm（カバー付き） 300mLファンネル 高さ：9.1 cm（カバー付き） 直径：8.8 cm（カバー付き） 最大吸引圧力 84kPa（吸引ろ過専用） 滅菌方法 個別包装、ガンマ線照射滅菌済みアプリケーション
・マイクロファンネルSTフィルターファン ネルとメンブレンフィルター（MF）法の 技術を用いて行う水溶液の微生物混入 試験 ・医薬品生産で使われる水溶液の品質管 理分析に最適 ・最終製品出荷前の品質管理試験仕様
構成素材 膜材質：スーポア（親水性ポリエーテルス ルホン）、GN-6メトリセル（セルロース混合 エステル） シリンダー、ベース：ポリプロピレン ファンネルカバー：ポリスチレン ファンネルアダプター、バッグ：ポリエチレン 吸収パッド：セルロースフィルターファンネルとサンプルカップの一体化により、水ラインの
モニタリングを大きく改善。コンタミネーションリスクを排除
マイクロファンネル
フィルターファンネル
・最高90
℃までの熱湯サンプルを使用できる設計 ・サンプル容器とフィルターファンネルが一体構造。 サンプルをカップからディスポーザブルファンネルに 移す手順は不要。コンタミネーションのリスクを排除 ・液漏れシールが外せるベント付き蓋により、ファンネルを 開けずにろ過が可能なため汚染物質の混入リスクなし ・ベントフィルターにより、ろ過中に空気中に浮遊する汚 染物質がファンネルに混入するリスクを排除 ・標準のラボ用マニホールドに直接、あるいはアダプ ターやストッパーを使用して取り付けられる設計 ・サンプル量の計測をしやすくする見やすい分量目盛り ・各ユニットの個別包装、個別ラベルにより、滅菌状態の 確保、およびロットのトレーサビリティを保証アプリケーション
・コンタミネーションの混入リスクを低減し ながら、水システムモニタリングの効率 を改善 ・サンプルにコンタミネーションさせるリ スクがあるサンプル採取や試験のステッ プを排除 ・グリッド付きの0.45μmＧＮ-6メトリセル メンブレンは、メンブレンフィルター法に よる水分析に最適 ・孔径0.45μmまたは0.2μmのスーポア メンブレンを使用したマイクロファンネ ルプラスは、ホットループWFIシステムな どで使用される熱湯サンプリングに適合 する設計熱湯サンプルに適応。持ち運びが可能なため、
現場でのサンプリングが容易
マイクロファンネルプラス
フィルターファンネル
サンプリングポート付。
検体採取ポイントから無菌的に検体を採取
マイクロファンネルプラス
AP
フィルターファンネル
アイソレーター内の無菌試験に便利で経済的な選択
マイクロファンネル
ST
フィルターファンネル
有効ろ過面積 13.46cm2 寸法 100mL 300mL 高さ：7.6cm 高さ：9.1cm 直径：6.1cm 直径：8.8cm 最大吸引圧力 84kPa（吸引ろ過専用） 滅菌方法 ガンマ線照射滅菌済み 包装について 100mL（40個/箱）：1外袋に10個の個 別包装; 1箱に4外袋 300mL（20個/箱）：1外袋に5個の個別 包装; 1箱に4外袋仕様
構成素材 膜材質：GN-6メトリセル（セルロース 混合エステル）、スーポア（親水性ポリ エーテルスルホン）、メトリセルブラック （修飾ポリエーテルスルホン） 吸収パッド：セルロース ファンネル、ベース:ポリプロピレン 接着剤ガスケット：ウレタン（製品番号 4809、4823、4813、4814） ファンネルカバー：疎水性バーサポア メンブレン（不織布サポート付きアクリ ル共重合体）付きポリエチレン バッグ：ポリエチレン アダプター：ポリエチレン シュリンクバンド：ポリプロピレン強化 ストリップ付きポリビニルクロライド 有効ろ過面積 13.46cm2 寸法 100mLファンネル 高さ: 7.6cm（カバー付き） 直径 : 6.1cm（カバー付き） 300 mLファンネル 高さ: 8.9cm 直径: 8.7cm 最大吸引圧力 85kPa （吸引ろ過専用） 最大使用温度 製品番号4807、4808、4829：常温 製品番号4809、4813、4814、4823： 90℃ 滅菌方法 ガンマ線照射滅菌済み性能
マイクロファンネルプラス 時間の節約、サンプルコンタミネーションの抑制、 サンプル採取と試験のステップ減少 ベント膜：フタをしたまま吸引ろ過することが可能 フィルターファンネルにフタをすることで 回収用サンプルカップが不用となります ベースとファンネルのシールにより漏水を防ぎます 吸引マニホールドに直接フィットしますベント付きキャップを注意して外し、 サンプルを採取します ①ペトリディッシュの吸収パッド上に アンプル液体培地を滴下します ② ペトリディッシュを外してろ過 を行い、ファンネルの中央部を 軽くつかんで外します ③ピンセットでベースからメンブ レンを取り出します ④メンブレンを培地が浸み込ん でいる吸収パッドの上に置き 蓋を閉め、培養します キャップを両手でパチンとしめ、 検査室に運びます ベース下のベント膜を剥がし、マニ ホールドに直接おいてサンプルを ろ過します ベース部分をつかみ、キャップを 外して捨てます ファンネルの中心付近をつかみ ベースからファンネルを外します ピンセットでメンブレンをつかみ、 寒天培地等に貼りつけ培養します ・漏れのないマグネチックシールにより、片手で操作可能 ・ポリフェニルスルホン素材による消泡剤や他の多くの 溶剤に対する高い耐性 ・ 150mLのタイプは、小型のオートクレーブ滅菌器の中に 入り、500mLのタイプは大容量サンプルのろ過も可能 ・ポリフェニルスルホン素材は耐久性に富み、従来のガラス製 ファンネルに比べ少ない費用で安全性を確保 ・ピンセットによる取り出し口が付いているため、フィルター の回収が容易 ・ 50mL刻みの目盛りで、正確なサンプル量が測定可能
アプリケーション
・ MF法での使用 ・公共水道水の検査 ・表層水の分析 ・工業用水の検査 ・飲料水の分析仕様
構成素材 ファンネル本体、ステム、フタ：ポリフェニ ルスルホン ベントプラグ：ポリプロピレン サポートスクリーン：ポリフェニルスルホン 有効ろ過面積 150mL、300mL：9.6cm（有効直径2 35 mm） 500mL：13.1cm（有効直径2 41mm） 寸法 全長： 150mL：17.8cm、 300mL：22.9cm 500mL：19.6cm 最大外径： 150mL、300mL：7.6cm 500mL：8.9cm フィルターサイズ 直径47mm独自のマグネチックシールにより、
サンプルの吸引ろ過を片手で簡単に実現
47mm
マグネチックフィルターファンネル
飲料水の微生物分析ニーズにマッチした
最も簡単な使い捨てフィルターファンネル
マイクロチェックⅡビバレッジモニター
マイクロファンネルプラスフィルターファンネルの標準的な使用方法
ディスポーザブルフィルターファンネル
箱から取り出し、そのまま吸引マニホールドに取り付け可能。 サンプルろ過後ファンネルを軽く捻ればファンネルが外れます。アプリケーション
・シロップ・香味料・その他の液体添加物の原料試験 ・バイオバーデンレベル・プロセスコントロールのモニタリング ・飲料水の最終出荷前微生物汚染試験 ・エアーモニタリング メンブレン 0.45・0.8μm孔径。白色および黒色の 47mmグリッドメンブレンで、様々なコロ ニーのカウントが容易。0.45μmはバクテリ ア、0.8μmはカビ・酵母用に最適。 正確なサンプル量測定 ファンネルは見やすい外部目盛付き。目盛り にバクテリアが付着する恐れがありません。 ガンマ線滅菌済み EOG滅菌による残留ガスの影響がありま せん。（個別包装ではありません） コロニーカウント 【寒天培地】メンブレンを無菌的に取り出し、 寒天培地上に貼りつけ至適条件で培養。 ファンネル容量 150mL、300mL、500mL 出口接続形状 ステムは標準の1穴ゴム栓に適応 許容使用温度 121℃。ただしフィルターの耐熱温度によ り制限されます 滅菌方法 未滅菌で提供; 121∼123℃、100kPaで 15∼20分間、繰り返しオートクレーブ滅 菌が可能; UV滅菌が可能 ＊ポリオキシエチレン化のアルキルフェノールとアルコールお よび/または防錆剤、スチーム中に残留するスケール（湯垢）防 止用のボイラー添加剤を含有する洗剤を繰り返し使用する と、ポリフェニルスルホンに亀裂が生じることがあります。同封 のゴム栓はオートクレーブ滅菌できません。オートクレーブす る場合は市販のシリコン製ゴム栓をお使いください。 【液体培地】①サンプルろ過後、液体培 地を適量メンブレン上に万遍なく滴下 し吸 引 。ファンネ ルを外して 上 蓋と キャップをつけて至適条件で培養。②サ ンプルろ過後、ファンネルを外して上蓋 をつける。排出口から液体培地を注入 し、キャップを閉めて至適条件で培養。仕様
構成素材 GNメトリセル：セルロース混合エステル メトリセルブラック：修飾ポリエーテルスルホン シリンダー・ベース：ポリプロピレン カバー：ポリスチレン プラグ・ファンネルアダプター：ポリエチレン サポートパッド：ポリプロピレン/ポリエチレン 寸法 高さ：7.6cm、直径：6.1cmマイクロファンネル
LP
フィルターファンネル（
4810
）
の使用方法
1
1 2 3 42
3
4
5
6
品番 4800 4801 4803 4804 4805 4806 4810 4815 4817 4818 4819 4828 4852 0.45μm GN-6メトリセル膜、白色、グリッド、100mL NBユニット、0.45μm GN-6メトリセル膜、白色、グリッド、100mL SPユニット、0.2μmスーポア膜、白色、グリッド、100mL 0.45μm GN-6メトリセル膜、白色、グリッド、100mL YMBユニット、0.45μmメトリセルブラック膜、黒色、グリッド、100mL SNGユニット、0.2μmスーポア膜、白色、グリッドなし、100mL LPユニット、0.45μm GN-6メトリセル膜、白色、グリッド、ペトリディッシュ蓋、100mL 0.45μm GN-6メトリセル膜、白色、グリッド、300mL YMBユニット、0.45μmメトリセルブラック膜、黒色、グリッド、300mL SPユニット、0.2μmスーポア膜、白色、グリッド、300mL YMBユニット、0.8μmメトリセルブラック膜、黒色、グリッド、300mL 0.45μmスーポア膜、白色、グリッド、300mL 0.45μmスーポア膜、白色、グリッド、100mL 包装単位 標準価格 ¥33,500 ¥33,500 ¥33,500 ¥120,000 ¥33,500 ¥33,500 ¥39,000 ¥18,000 ¥18,000 ¥18,000 ¥18,000 ¥18,000 ¥34,000 マイクロファンネルフィルターファンネル（ガンマ線滅菌済み） 品番 4807 4808 4809＊ 4813＊ 4814＊ 4823＊ 4829 4844 0.45μm GN-6メトリセル膜、白色、グリッド、100mL 0.45μmメトリセルブラック膜、黒色、グリッド、100mL 0.2μmスーポア膜、白色、グリッド、100mL 0.2μmスーポア膜、白色、グリッド、300mL 0.45μmスーポア膜、白色、グリッド、300mL 0.45μmスーポア膜、白色、グリッド、100mL 0.45μm GN-6メトリセル膜、白色、グリッド、300mL プラスAPファンネル、0.45μm スーポア膜、白色、グリッド、100mL 包装単位 50/箱 50/箱 50/箱 20/箱 20/箱 50/箱 20/箱 50/箱 標準価格 ¥42,000 ¥42,000 ¥42,000 ¥27,500 ¥27,500 ¥42,000 ¥27,500 ¥42,000 マイクロファンネルプラスフィルターファンネル（ガンマ線滅菌済み） ＊熱湯サンプルに使用する場合、絶縁性ゴム手袋、安全グラス及びポール製ファンネルホルダーにより安全に注意してご使用ください 品番 4750＊＊ 4751＊＊ 4811＊＊ 4812＊＊ 4851＊＊ 製品内容 製品内容 製品内容 0.45μm スーポア膜、無色、100mL 0.45μm スーポア膜、無色、300mL 0.45μm GN-6メトリセル膜、グリッド、100mL 0.45μm GN-6メトリセル膜、グリッド、300mL 0.2μm スーポア膜、グリッド、100mL 包装単位 40/箱 20/箱 40/箱 20/箱 40/箱 標準価格 ¥40,000 ¥40,000 ¥40,000 ¥40,000 ¥40,000 マイクロファンネルST フィルターファンネル（ガンマ線滅菌済み） ＊＊100mLファンネル（40/箱）：10個別包装/袋×4、 300mLファンネル（20/箱）：5個別包装/袋×4 50/箱 50/箱 50/箱 200/箱 50/箱 50/箱 50/箱 20/箱 20/箱 20/箱 20/箱 20/箱 50/箱 ガンマ線滅菌済みペトリディッシュ 品番 7242 7232 7245 ペトリディッシュ、吸収パッドなし ペトリディッシュ、吸収パッドなし、バルクパック ペトリディッシュ、吸収パッド入り 包装単位 100/箱 500/箱 100/箱 標準価格 ¥5,500 ¥22,000 ¥6,500 ステンレススチール製ピンセット 品番 51147 4690 製品内容 製品内容 ステンレススチール製ピンセット、黒色 ステンレススチール製ピンセット、3色 包装単位 1/箱 3/箱 標準価格 ¥4,500 ¥10,000 47mmマグネチックフィルターファンネル 品番 4247 4242 4241 4238 150mL 容量 300mL 容量 300mL 容量、蓋付き 500mL 容量 包装単位 1/箱 1/箱 1/箱 1/箱 標準価格 ¥24,500 ¥25,000 ¥40,000 ¥27,500 マイクロチェックⅡビバレッジモニター 品番 4761 4762 4763 製品内容 0.45μmGN-6メトリセル膜、白色、グリッド,100mL 0.8μmGN-4メトリセル膜、白色、グリッド,100mL 0.45μmメトリセルブラック膜、黒色、グリッド、100mL 包装単位 50/箱 50/箱 50/箱 標準価格 ¥20,000 ¥20,000 ¥20,000 品番 4235 4246 4244 4248 4243 4254 87264 製品内容 製品内容 ステンレススチールサポートスクリーン 蓋（300mLファンネル用） ベース（サポートスクリーンなし） 150mLファンネルハウジング 300mLファンネルハウジング 500mLファンネルハウジング サポートスクリーン、ポリフェニルスルホン 包装単位 1/箱 1/箱 1/箱 1/箱 1/箱 1/箱 1/箱 標準価格 ¥10,000 ¥13,000 ¥12,000 ¥19,000 ¥20,000 ¥22,000 ¥1,800 アクセサリー、交換部品8
