アレイコントローラの仕様・選択

(1)

PC サーバ PRIMERGY（プライマジー）

更新日： 2017 年 5 月

アレイコントローラの仕様・選択

本書について

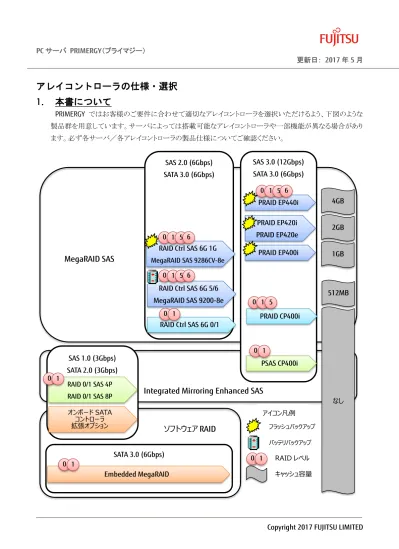

PRIMERGY ではお客様のご要件に合わせて適切なアレイコントローラを選択いただけるよう、下図のような製品群を用意しています。サーバによっては搭載可能なアレイコントローラや一部機能が異なる場合があります。必ず各サーバ／各アレイコントローラの製品仕様についてご確認ください。 SATA 3.0 (6Gbps)

MegaRAID SAS

SAS 1.0 (3Gbps) SATA 2.0 (3Gbps) SAS 3.0 (12Gbps) SATA 3.0 (6Gbps) SAS 2.0 (6Gbps) SATA 3.0 (6Gbps) RAID Ctrl SAS 6G 5/6 MegaRAID SAS 9200-8e

PRAID EP440i

PRAID EP420i PRAID EP420e RAID Ctrl SAS 6G 1G

MegaRAID SAS 9286CV-8e

PRAID CP400i RAID Ctrl SAS 6G 0/1 RAID 0/1 SAS 4P RAID 0/1 SAS 8P オンボード SATA コントローラ拡張オプションなし

Integrated Mirroring Enhanced SAS

ソフトウェア RAID

Embedded MegaRAID 2GB 0 1 5 6 0 1 5 6 0 1 5 6 0 1 5 0 1 0 1 0 1 0 1 フラッシュバックアップバッテリバックアップ RAID レベルアイコン凡例キャッシュ容量 PSAS CP400i 0 1 4GB PRAID EP400i _1GB 512MB

(2)

PC サーバ PRIMERGY（プライマジー） 2

各製品の概要および仕様

Embedded MegaRAID

ソフトウェア制御により、サーバ本体のマザーボード上に搭載されているSATA(/SAS)ポートを使用してアレイ機能を実現します。ハードウェアRAID と比較すると機能は限定されますが、データの信頼性確保で重要となるメディアチェック機能やSMART 機能等を備えています。本製品は OS の機能として用意されている RAID、あるいは純粋なソフトウェアとして提供されるソフトウェア RAID 製品と比較して、OS 起動前および起動中においてもアレイとして動作可能な点で優れています。

Integrated Mirroring Enhanced SAS

SAS/SATA ハードディスクや SSD を接続可能な SAS コントローラです。専用ハードウェアで RAID 機能を実現

することにより、ソフトウェアRAID と比較すると、動作時の CPU 使用率が軽減されることや、最大で８台までの

ハードディスクが接続可能な点などで優れています。他のアレイコントローラと異なり、ハードディスク・SSD・

内蔵バックアップ装置(SAS)の単体接続をサポートする点が特徴となります。

PSAS CP400i は、SAS 12GB の SAS インタフェースおよび最大 14 台のドライブ接続をサポートしています。

MegaRAID SAS (RAID Ctrl SAS 6G 0/1)

下位のIntegrated Mirroring Enhanced SAS と比較して、6Gb/s の SAS/SATA インタフェースのサポート、リビルド実行中の性能向上、またコピーバック機能のサポート等、性能面・機能面が向上しています。

MegaRAID SAS (RAID Ctrl SAS 6G 5/6)

RAID 5, 6, 5+0, 6+0 のサポートにより、データの冗長性を保ちつつハードディスク容量の使用効率を高めた RAID レベルが使用可能です。 512MB キャッシュメモリの搭載により、高速なディスクアクセスを行えます。特に書き込みアクセスに対して大幅な性能向上を期待できます。バッテリバックアップユニットを搭載する構成においては、不意の電源断やサーバ本体の故障等が発生した際もキャッシュメモリ内のデータを保護することができます。詳細は書き込みモード（ライトポリシー）をご覧ください。

MegaRAID SAS (RAID Ctrl SAS 6G 1GB)

1GB の大容量キャッシュメモリおよび高性能デュアルコアプロセッサの搭載により、サーバへ更に高いパフォーマンスを提供します。

本製品ではフラッシュバックアップユニットによるキャッシュメモリ内のデータ保護をサポートしています。バッテリバックアップユニットと比較し、サーバの保守サポート期間内に定期交換する必要がありません。

RAID ソフトウェアライセンスにより、SSD を RAID キャッシュの追加層として使用する CacheCade Pro2.0 の機能を追加することができます。

ファームウェア版数23.29.0-0019 以降、SSD のランダムアクセス性能を大幅に向上する FastPath 機能を標準で有しています。

(3)

PC サーバ PRIMERGY（プライマジー）

3

MegaRAID SAS (PRAID EP4x0i)

SAS 12Gb/s の SAS インタフェースを備え、サーバのパフォーマンスをさらに向上させます。PCI Express 3.0、フラッシュバックアップユニットによるメンテナンスフリーのキャッシュデータ保護、RAID ソフトウェアライセンスによるCacheCade Pro2.0 機能を備えています。

ファームウェア版数 24.5.0-0031 以降、SSD のランダムアクセス性能を大幅に向上する Fastpath 機能を標準で有しています。

PRAID CP400i は、キャッシュメモリおよび CacheCade Pro2.0/FastPath 機能を搭載しない低コストモデルです。従来の低コストモデルであるRAID Ctrl SAS 6G 0/1 と比較し、RAID5 を追加サポートする点が特徴です。

PRAID EP420i は 2GB、PRAID EP440i は 4GB の大容量キャッシュを搭載する上位モデルです。

PRAID EP420i の一部モデルにて SafeStore 機能による自己暗号化ドライブ（Self-Encrypting Drive: SED）を使用したドライブ暗号化をサポートしています。

(4)

仕様概要

製品カテゴリ (代表製品名) 製品名称デバイスインターフェース RAID レベル最大ドライブグループ数最大ロジカルドライブ数キャッシュメモリ RAID キャッシュメモリ保護不揮発性メモリ（NVRAM）によるハードウェアログ RAID ソフトウェアオプション SafeStore ドライブ暗号化ホットスペア機能 SAS SATA HDD SSD HDD SSD オンボードソフトウェア RAID

Embedded MegaRAID Embedded MegaRAID [注 1] _{[注 9]} [注 1] _{[注 9]} [注 9] [注 9] 0, 1, 1+0 4 8 - - - ○ [注 5]

SAS コントローラカード Integrated Mirroring Enhanced SAS RAID 0/1 SAS 4P RAID 0/1 SAS 8P 3GB/s - 3GB/s 3GB/s 0, 1, 1E 2 2 - - - - ○ PSAS CP400i 12GB/s 12GB/s 6GB/s 6GB/s 0, 1 2 2 - - - - ○ SAS アレイコントローラカード MegaRAID SAS

(RAID Ctrl SAS 6G 0/1) RAID Ctrl SAS 6G 0/1 (D2607) 6GB/s 6GB/s 6GB/s 6GB/s 0, 1, 1E, 1+0 8 8 - -

○ - - ○

MegaRAID SAS (RAID Ctrl SAS 6G 5/6)

RAID Ctrl SAS 6G 5/6 512MB (D2616) RAID Ctrl SAS 6G 0/1 (D2607) SAS RAID Mezzanine Card (D3016) PY CX2x0 SAS RAID Card 6Gb 512MB

6GB/s 6GB/s 6GB/s 6GB/s 0, 1, 1E, 1+0, 5, 5+0, 6, 6+0 [注 2] 128 16 （単一ドライブグループ当り） 64 （アレイコントローラ当り） ○ バッテリーバックアップ [注 3] ○ - - ○ MegaRAID SAS (RAID Ctrl SAS 6G 1GB) RAID Ctrl SAS 6G 1GB (D3116C) PY SAS RAID HDD Module (D2816C) MegaRAID SAS 9286CV-8e

6GB/s 6GB/s 6GB/s 6GB/s 0, 1, 1E, 1+0, 5, 5+0, 6, 6+0 128 16 （単一ドライブグループ当り） 64 （アレイコントローラ当り） ○ フラッシュバックアップ [注 4] ○ CacheCadePro 2.0 [注 6] - ○

PY SAS RAID HDD Module w/o cache

(D2837C) 6GB/s 6GB/s 6GB/s 6GB/s 0, 1, 1E, 1+0 32 32 - - ○ - - ○ MegaRAID SAS (PRAID EP4x0i) PRAID EP400i PRAID EP420i PRAID EP440i PRAID EM400i PRAID EP420e 12GB/s 12GB/s 6GB/s 6GB/s 0, 1, 1E, 1+0, 5, 5+0, 6, 6+0 128 16 （単一ドライブグループ当り） 64 （アレイコントローラ当り） ○ フラッシュバックアップ [注 4] ○ CacheCadePro 2.0 [注 6][注 7] [注 8] ○ PRAID CP400i

PRAID CM400i 12GB/s 12GB/s 6GB/s 6GB/s 0, 1, 1E, 1+0, 5, 5+0 32 32 - -

○ - - ○

[注 1] オンボード SATA コントローラ拡張オプション(PY-RLSE01/ PYBRLSE01)の適用により、SAS ストレージの接続が可能となります [注 2] 一部製品では RAID6, 6+0 は使用できません

[注 3] バッテリバックアップユニットを手配することにより、RAID キャッシュメモリ保護機能をご使用になれます。

[注 4] フラッシュバックアップユニットおよびフラッシュモジュールを手配することにより、RAID キャッシュメモリ保護機能をご使用になれます。 [注 5] 一部製品ではホットスペア機能を使用できません。

[注 6] RAID ソフトウェアライセンス(PY-RLA011 / PYBRLAS011, PY-RLA021 / PYBRLAS021, PY-RLA031 / PYBRLAS031)を適用することにより、CacheCade Pro 2.0 機能をご使用になれます。 [注 7] PRAID EP420i (自己暗号化対応モデル) PY-SR3C33, PYBSR3C33 に RAID ソフトウェアオプションは適用出来ません。

[注 8] PRAID EP420i (自己暗号化対応モデル) PY-SR3C33, PYBSR3C33 にのみ、SafeStore 機能によるドライブ暗号化をご使用になれます。 [注 9] リンクスピードは、サーバ本体のオンボード SATA コントローラの仕様に依存します。

(5)

仕様詳細（ソフトウェア

RAID）

ソフトウェアRAID コントローラの名称 Embedded MagaRAID [注 1] コントローラチップなし製品型名型名なし標準で実装している装置 TX100 S3 TX120 S3 TX140 S1 RX100 S7 CX250 S1 CX250 S2 CX270 S1 CX270 S2 RX100 S8 RX1330 M1 RX2530 M1 RX2530 M2 TX140 S2 TX1310 M1 TX1310 M3 TX1320 M1 TX1320 M2 TX1320 M3 TX1330 M1 TX1330 M2 TX1330 M3 BX2560 M1 BX2560 M2 BX2580 M1 BX2580 M2 CX2550 M1 CX2550 M2 CX2570 M1 CX2570 M2 RX200 S7 RX200 S8 RX300 S7 RX300 S8 RX350 S7 RX350 S8 RX500 S7 TX150 S8 TX200 S7 TX300 S7 TX300 S8 TX2540 M1 BX920 S3 BX920 S4 BX924 S3 BX924 S4

デバイスインターフェース SATA 3Gbps SATA 6Gbps SAS 3Gbps[注 3], SATA 3Gbps

サーバへの搭載オンボード［注2］ SAS/SATA ポート数サーバ本体による最大ドライブグループ数 4 最大ロジカルドライブ数 8 RAID レベル RAID 0, 1, 1+0 RAID キャッシュメモリなし RAID キャッシュメモリ保護なし不揮発性メモリ(NVRAM)によるハードウェアログなしオートリビルド機能ありホットスペア機能あり BGI サポートなし容量拡張機能なしメディアチェックパトロールリードまたは MDC OS インストール前の構築

ツール BIOS Utility / HII Configuration Utility ［注 4］

管理ツール ServerView RAID Manager

［注 1］: Embedded MegaRAID SATA の製品名称は Embedded MegaRAID に変更となりました。

［注 2］: サーバ本体のベースボード上に直接回路が実装されています。

［注 3］: オンボード SATA コントローラ拡張オプション(PY-RLSE01/ PYBRLSE01)の適用により、SAS デバイスの接続が可能となります。［注 4］: UEFI モードをサポートするサーバに搭載した場合、HII Configuration Utility がご使用になれます。

(6)

6

仕様詳細（

Integrated Mirroring Enhanced SAS）

Integrated Mirroring Enhanced SAS

コントローラの名称 RAID 0/1 SAS 4P PSAS CP400i

コントローラチップ LSI SAS1064E LSI SAS3008

製品型名 PY-SC1L4

PYBSC1L4 PYBSC3FA PY-SC3FA

標準で実装している装置 - -

サーバへの搭載 PCI Express スロット搭載用カード PCI Express スロット搭載用カード

デバイスインターフェース SAS 3Gb/s, SATA 3Gb/s SAS 12Gb/s, SATA 6Gb/s

SAS/SATA ポート数内蔵デバイス接続用_{4 ポート} 内蔵デバイス接続用_{8 ポート}

最大ドライブグループ数 2 2

最大ロジカルドライブ数 2 2

RAID レベル RAID 0, 1, 1E RAID 0, 1

RAID キャッシュメモリなしなし RAID キャッシュメモリ保護なしなし不揮発性メモリ(NVRAM)によるハードウェアログありありオートリビルド機能あり［注 1］ありホットスペア機能ありあり BGI サポートなしなし容量拡張機能なしなしメディアチェックメディアベリフィケーションメディアベリフィケーション OS インストール前の構築

ツール BIOS Utility BIOS Utility / HII Configuration Utility ［注 2］

管理ツール ServerView RAID Manager ServerView RAID Manager

［注 1］: Integrated Mirroring SAS のオートリビルド設定の対応状況は、搭載装置によって異なります。詳細は[SAS アレイコントローラ(Integrated Mirroring SAS)の留意事項]をご覧下さい。［注 2］: UEFI モードをサポートするサーバに搭載した場合、HII Configuration Utility がご使用になれます。

(7)

仕様詳細（

MegaRAID SAS 1/3）

MegaRAID SAS コントローラ名称 RAID Ctrl SAS 6G 5/6 512MB

(D2616) RAID Ctrl SAS 6G 0/1 (D2607) MegaRAID SAS 9280-8e SAS RAID Mezzanine Card (D3016) PY CX2x0 SAS RAID Card 6Gb 512MB

コントローラチップ LSISAS2108 LSISAS2008 LSISAS2108 LSISAS2108 LSISAS2108

製品型名 PY-SR2C2/PYBSR2C2 PY-SR2L2/PYBSR2L2 PYBSR2W0 PY-SR2W0

PYBSR2W0L

PY-SRD08

PYBSRD082 PYBSRD081A PY-SRD08A

標準で実装している装置 - サーバへの搭載 PCI Express スロット搭載用カードデバイスインターフェース SAS 6Gb/s, SATA 6Gb/s SAS/SATA ポート数内蔵デバイス接続用： 8 ポート外付けデバイス接続用_：_{8 ポート} 内蔵ストレージ接続用：2 ポートミッドプレーン接続用：4 ポート内蔵ストレージ接続用：8 ポート最大ドライブグループ数 8 8 8 8 8 最大ロジカルドライブ数 16 （単一ドライブグループ当り） 64 （アレイコントローラ当り） 16 16 （単一ドライブグループ当り） 64 （アレイコントローラ当り）

RAID レベル RAID 0, 1, 1E, 5, 5+0, 6, 6+0, 1+0 RAID 0, 1, 1E, 1+0 RAID 0, 1, 1E, 5, 5+0, 6, 6+0, ₁₊₀ RAID 0, 1, 1E, 5, 5+0, 6, 6+0, ₁₊₀ RAID 0, 1, 1E, 5, 5+0, 1+0

RAID キャッシュメモリ 512MB (DDR2) なし 512MB (DDR2) 512MB (DDR2) 512MB (DDR2) RAID キャッシュメモリ保護［注 1］［注 1］［注 1］［注 1］［注 1］不揮発性メモリ(NVRAM)によるハードウェアログありありありありありオートリビルド機能ありありありありありホットスペア機能ありありありありあり BGI サポートありありありありあり容量拡張機能ありありありありありメディアチェックパトロールリードまたはMDC OS インストール前の構築ツール WebBIOS /

HII Configuration Utility [注 3] WebBIOS / HII Configuration Utility [注 3] WebBIOS / HII Configuration Utility [注 3] WebBIOS / HII Configuration Utility [注 3] WebBIOS / HII Configuration Utility [注 3]

管理ツール ServerView RAID Manager ServerView RAID Manager ServerView RAID Manager ServerView RAID Manager ServerView RAID Manager

［注 1］: バッテリバックアップユニット(型名：PY-BBR01A, PY-BBR04A, PYBBBR01A, PYBBBR02A, PYBBBR03A, PYBBBR04A )を手配することにより、キャッシュメモリ保護機能を追加する事が出来ます。

［注 2］: バッテリバックアップユニット(型名：PY-BBR06A または PYBBBR06A)を手配することにより、キャッシュメモリ保護機能を追加する事が出来ます。［注 3］: UEFI モードをサポートするサーバに搭載した場合、HII Configuration Utility がご使用になれます。

(8)

8

仕様詳細（

MegaRAID SAS 2/3）

MegaRAID SAS

コントローラ名称 PRAID EP440i PRAID EP420i PRAID EP400i PRAID CP400i PRAID EP420e RAID Ctrl SAS 6G 1GB (D3116C) MegaRAID SAS 9286CV-8e

コントローラチップ LSISAS3108 LSISAS2208 製品型名 PY-SR3C44 / PYBSR3C44 / PYBSR3C44L PY-SR3C42 / PYBSR3C42 / PY-SR3C43 / PYBSR3C43 / PY-SR3C41 /

PYBSR3C41 PY-SR3FA / PYBSR3FA

PY-SR3PE / PYBSR3PE / PYBSR3PEL PY-SR3C33 / PY-SR3C34 PYBSR3C33 / PYBSR3C34 PY-SR3PR2 PYBSR3PR2 PYBSR3PR2L 標準で実装している装置 - サーバへの搭載 PCI Express スロット搭載用カードホストバス PCI Express 3.0

デバイスインターフェース SAS 12Gb/s, SATA 6Gb/s SAS 6Gb/s, SATA 6Gb/s

SAS/SATA ポート数内蔵デバイス接続用： 8 ポート外付けデバイス接_続用：_{8 ポート} 内蔵デバイス接続用： 8 ポート外付けデバイス接続用：8 ポート最大ドライブグループ数 128 32 128 128 最大ロジカルドライブ数 16 （単一ドライブグループ当り） / 64 （アレイコントローラ当り） 16 （単一ドライブグループ当り） / 64 （アレイコントローラ当り） 16 （単一ドライブグループ当り） / 64 （アレイコントローラ当り） 32 16 （単一ドライブグループ当り） / 64 （アレイコントローラ当り） 16 （単一ドライブグループ当り） / 64 （アレイコントローラ当り） 16 （単一ドライブグループ当り） / 64 （アレイコントローラ当り）

RAID レベル RAID 0, 1, 1E, 5, 5+0, 6, 6+0, 1+0 RAID 0, 1, 1E, _{5, 5+0, 1+0} _{5+0, 6, 6+0, 1+0}RAID 0, 1, 1E, 5, RAID 0, 1, 1E, 5, 5+0, 6, 6+0, 1+0

RAID キャッシュメモリ 4GB (DDR3) 2GB (DDR3) 1GB (DDR3) なし 2GB (DDR3) 1GB (DDR3) RAID キャッシュメモリ保護あり［注 1］あり［注 2］あり［注 3］なしあり［注 2］あり［注 4］あり［注 5］不揮発性メモリ(NVRAM)によるハードウェアログあり RAID ソフトウェアオプション CacheCadePro 2.0

[注 6] CacheCadePro 2.0 [注 6] [注 7] CacheCadePro 2.0 [注 6] なし CacheCadePro 2.0 [注 6] CacheCadePro 2.0 [注 8] CacheCadePro 2.0 [注 9]

オートリビルド機能ありホットスペア機能あり BGI サポートあり容量拡張機能ありメディアチェックパトロールリードまたはMDC OS インストール前の構築

ツール Ctrl-R / HII Configuration Utility WebBIOS / HII Configuration Utility

［注 1］: フラッシュバックアップユニット（PY-FBR07, PYBFBR08, PYBFBR09, PYBFBR10）を手配する事により、キャッシュメモリ保護機能を追加する事が出来ます。

［注 2］: フラッシュモジュール(PY-FRM03, PYBFRM03)およびフラッシュバックアップユニット（PY-FBR07, PYBFBR08, PYBFBR09, PYBFBR10）を手配する事により、キャッシュメモリ保護機能を追加する事が出来ます。

［注 5］: フラッシュバックアップユニット（PY-FBR01, PYBFBR02, PYBFBR03, PYBFBR04）を手配する事により、キャッシュメモリ保護機能を追加する事が出来ます。［注 6］: RAID ソフトウェアライセンス(PY-RLA031 / PYBRLAS031)を適用することにより、CacheCadePro 2.0 機能をご使用になれます。

［注 7］: PRAID EP420i (自己暗号化対応モデル) PY-SR3C33, PYBSR3C33 に RAID ソフトウェアオプションは適用出来ません。［注 8］: RAID ソフトウェアライセンス(PY-RLA011 / PYBRLAS011)を適用することにより、CacheCadePro 2.0 機能をご使用になれます。［注 9］: RAID ソフトウェアライセンス(PY-RLA021 / PYBRLAS021)を適用することにより、CacheCadePro 2.0 機能をご使用になれます。

(9)

9

仕様詳細（

MegaRAID SAS 3/3）

MegaRAID SAS

コントローラ名称 PRAID EM400i PRAID CM400i PY SAS RAID HDD Module (D2816C) PY SAS RAID HDD Module w/o _{cache (D2837C)}

コントローラチップ LSISAS3108 LSISAS2208

製品型名 PY-SRD36A

PYBSRD36A PYBSRD32A PY-SRD32A PYBSRD241A PYBSRD241 PYBSRD141 PY-SRD14

標準で実装している装置 -

-

サーバへの搭載 PRIMERGY BX RAID Module スロット搭載用カード

ホストバス PCI Express 3.0

デバイスインターフェース SAS 12Gb/s, SAS 6Gb/s, SAS 3Gb/s, SATA 6Gb/s SATA 3Gb/s SAS 6Gb/s, SAS 3Gb/s, SATA 6Gb/s, SATA 3Gb/s

SAS/SATA ポート数内蔵ストレージ接続用：_{ミッドプレーン接続用：}_{4 ポート}2 ポート内蔵ストレージ接続用：2 ポート内蔵ストレージ接続用：_{ミッドプレーン接続用：}_{4 ポート}2 ポート内蔵ストレージ接続用：2 ポート

最大ドライブグループ数 128 32 128 32

最大ロジカルドライブ数 16 （単一ドライブグループ当り）

64 （アレイコントローラ当り） 32 16 （単一ドライブグループ当り） 64 （アレイコントローラ当り） 32

RAID レベル RAID 0, 1, 1E, 5, 5+0, 6, 6+0, 1+0 RAID 0, 1, 1E, 1+0 RAID 0, 1, 1E, 5, 5+0, 6, 6+0, 1+0 RAID 0, 1, 1E, 1+0

RAID キャッシュメモリ 1GB (DDR3) なし 512MB (DDR3) なし RAID キャッシュメモリ保護あり［注 1］なしあり［注 2］なし不揮発性メモリ(NVRAM)によるハードウェアログあり RAID ソフトウェアオプション CacheCadePro 2.0 [注 3] - CacheCadePro 2.0 [注 4] - オートリビルド機能ありホットスペア機能あり BGI サポートあり容量拡張機能ありメディアチェックパトロールリードまたはMDC OS インストール前の構築ツール Ctrl-R WebBIOS

［注 1］: フラッシュバックアップユニット（PY-FBR11, PYBFBR11）を手配する事により、キャッシュメモリ保護機能を追加する事が出来ます。［注 2］: フラッシュバックアップユニット（PY-FBR05, PYBFBR05）を手配する事により、キャッシュメモリ保護機能を追加する事が出来ます。［注 3］: RAID ソフトウェアライセンス(PY-RLA031 / PYBRLAS031)を適用することにより、CacheCadePro 2.0 機能をご使用になれます。［注 4］: RAID ソフトウェアライセンス(PY-RLA011 / PYBRLAS011)を適用することにより、CacheCadePro 2.0 機能をご使用になれます。
