仕様
モデル: EB1M クラス 150（フローティング）
EO1M
クラス 150、300、600、
900（トラニオン）
サイズ: 15 mm～500 mm（NPS ½～NPS 20）
圧力定格: JIS 10K、20K
ASME
クラス150～900
（JPIも対応可能）
面間: JIS B2002 / ASME B16.10
接続:
JIS B2220 / ASME B16.5
温度: -29°C～500°C（-20°F～932°F）
（酸化性雰囲気の場合、450°C/842°F
までとなります。）

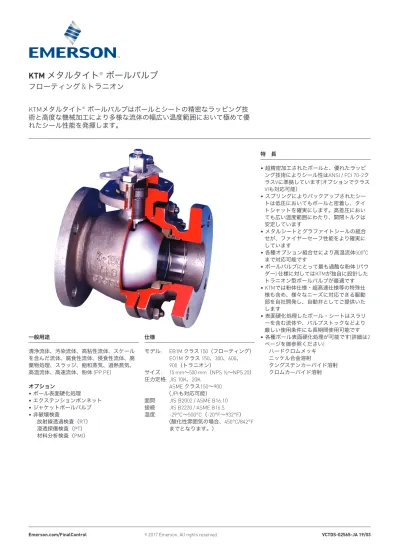

KTMメタルタイト
®ボールバルブはボールとシートの精密なラッピング技
術と高度な機械加工により多様な流体の幅広い温度範囲において極めて優
れたシール性能を発揮します。
一般用途
清浄流体、汚染流体、高粘性流体、スケール
を含んだ流体、腐食性流体、侵食性流体、廃
棄物処理、スラッジ、飽和蒸気、過熱蒸気、
高温流体、高速流体、粉体 (PP.PE)
オプション
• ボール表面硬化処理
• エクステンションボンネット
• ジャケットボールバルブ
• 非破壊検査
放射線透過検査（RT）
浸透探傷検査（PT）
材料分析検査（PMI）
特 長
• 超精密加工されたボールと、優れたラッピ
ング技術によりシール性はANSI / FCI 70-2ク
ラスVに準拠しています(オプションでクラス
VIも対応可能）
• スプリングによりバックアップされたシー
トは低圧においてもボールと密着し、タイ
トシャットを確実にします。高差圧におい
ても広い温度範囲にわたり、開閉トルクは
安定しています
• メタルシートとグラファイトシールの組合
せが、ファイヤーセーフ性能をより確実に
しています
• 各種オプション組合せにより高温流体500°C
まで対応可能です
• ボールバルブにとって最も過酷な粉体 (パウ
ダー) 仕様に対してはKTMが独自に設計した
トラニオン型ボールバルブが最適です
• KTMでは粉体仕様・超高速仕様等の特殊仕
様も含め、様々なニーズに対応できる駆動
部を自社開発し、自動弁としてご提供いた
します
• 表面硬化処理したボール・シートはスラリ
ーを含む流体や、パルプストックなどより
厳しい使用条件にも長期間使用可能です
• 各種ボール表面硬化処理が可能です(詳細は2
ページを御参照ください)
ハードクロムメッキ
ニッケル合金溶射
タングステンカーバイド溶射
クロムカーバイド溶射
© 2017 Emerson. All rights reserved.
メタルシートボールバルブのパイオニア
KTMの40年以上にわたるメタルシートボールバルブの製造経験に基づき、優れた品質と設計の
メタルタイト
®が誕生しました。ボールとシートの精密なラッピング技術と高度な機械加工に
よりANSI / FCI 70-2クラスＶのタイトシャット（オプションでクラスVI）を実現しました。
KTMはメタルシートのパイオニアとして製品開発以来、様々な特殊アプリケーションに対応し
た製品を納入して参りました。現在も改良・開発を進めており、今後更に進化したメタルタイ
トボールバルブをご提供してまいります。
1. ASMEクラス900のフローティングタイプ（15 mm～25 mm）も製作いたします、別途お問い合わせください。 2. 流体温度が300°Cを超える自動弁、及び400°Cを超える手動弁にはエクステンションボンネットが必要です。 3. 酸化性雰囲気の場合は450°Cまでとなります。 4. タングステンカーバイドまたはクロムカーバイドも可能です。 5. トリムコード詳細は8ページのKTMモデルコーディングシステムをご参照ください。 6. トリムコードAYおよびAGはクラス600, 900には適用しません。表面硬化処理（ボール）
KTMでは下記のような様々なボール表面硬化処理が可能です。
KTM メタルタイト
®ボールバルブ
フローティング & トラニオン
硬化処理 硬度 備考 ハードクロムメッキ HV800以上 標準 ニッケル合金溶射 HV595以上 標準 タングステンカーバイド HV1000以上 お問い合わせください クロムカーバイド HV800以上 お問い合わせください適用範囲
タイプ 製作範囲[1] 温度範囲[1] シートガスケット / シールリング 表面硬化処理[4] トリム コード[5] 主なアプリケーション フロー ティング クラス 150, 300 15 mm～200 mm （½”～8”） クラス 600 15 mm～40 mm （½”～1½”） -29°C～250°C (-20°F～480°F) 強化PTFE ボール：ハードクロムメッキ シート：ステライト盛 AY[6] スラリー、紙パルプ、固形物含流体など オン・オフまたはスロットリング ボール：ニッケル合金溶射 シート：ステライト盛 BY -29°C～350°C (-20°F～662°F) グラファイト ボール：ハードクロムメッキ シート：ステライト盛 AG[6] 高温流体、スラリー、パルプストック、蒸気、固形物含流体など オン・オフ、スロットリングまたはファイヤーセーフ ボール：ニッケル合金溶射 シート：ステライト盛 BG -29°C～500°C[3] (-20°F～932°F) グラファイト BX 高温、高圧流体、高頻度ファイヤーセーフ トラニ オン クラス 150, 300 50 mm～500 mm （2”～20”） クラス 600 50 mm～400 mm （2”～16”） -20°C～150°C (-4°F～300°F) FKM Oリング ボール：ハードクロムメッキ シート：ステライト盛 AY[6] スラリー、紙パルプ、固形物含流体など オン・オフまたはスロットリング ボール：ニッケル合金溶射 シート：ステライト盛 BY -29°C～250°C (-20°F～480°F) PTFEシールリング ボール：ハードクロムメッキ シート：ステライト盛 AG[6] スラリー、パルプストック、蒸気、固形物含流体など オン・オフ、スロットリングまたはファイヤーセーフ ボール：ニッケル合金溶射 シート：ステライト盛 BG -29°C～500°C[3] (-20°F～932°F) グラファイト / メタルダイヤフラムボール：ニッケル合金溶射 シート：ステライト盛 BX 高温、高圧流体、高頻度 ファイヤーセーフ クラス 900 40 mm～300 mm （1½”～12”） -29°C～270°C (-20°F～518°F) PTFE / PEEK シールリング BG スラリー、パルプストック、蒸気、固形物含流体など オン・オフ、スロットリングまたはファイヤーセーフ0 -29 0 50 100 150 200 250 300 350 400 450 500 1.0 3.0 2.0 4.0 5.0 6.0 7.0 0 -29 0 50 100 150 200 250 300 350 400 450 500 2.0 4.0 6.0 8.0 10.0 12.0 0 -29 0 50 100 150 200 250 300 350 400 450 500 1.0 2.0 3.0 4.0 5.0 6.0 7.0 0 -29 0 50 100 150 200 250 300 350 400 450 500 2.0 4.0 6.0 8.0 10.0 12.0 0 -29 0 50 100 150 200 250 270 2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0 DN 15, 20, 25, 40, 65 DN 50, 80, 25, 100, 125 DN 150, 200
温度―圧力レーティング
バルブの温度-圧力レーティングはボデーレー
ティング、トリムレーティング、シール材の
組合せによって決定されます。また、トリム
レーティングはサイズによって異なりますの
でご注意ください。
メタルタイト
®ボールバルブは両方向流れに適用可能ですが、正圧の場合、ボデーキャップ側
からボデー側になるように配管取付けすることを推奨しています。
• 実線は
トリムレーティングを示しています。
• 破線は各材質のボデーレーティングを示しています。
SCPH2
SCS13A
SCS14A
• 括弧内はASTM相当材を示しています。
• WCB材質のPED適用品は下限温度が-15°Cになります。
逆圧
正圧
KTM メタルタイト
®メタルシート
キャップ側
ボデー側
シートガスケット スプリングホルダー シートガスケット スプリング シート シート ボデー キャップ ボデー ボール ボールフローティングタイプ クラス150, 300
フローティングタイプ クラス600
トラニオンタイプ クラス150, 300
トラニオンタイプ クラス600
トラニオンタイプ クラス900
SCPH2 (WCB) 上限 425°C 圧力 (MPa) 温度 (°C) SCPH2 下限 -5°C CF8M (SCS14A) クラス 300 SCPH2 (WCB) クラス 300 CF8 (SCS13A) クラス 300 AY, BY タイプ 上限 AG, BG タイプ 上限 SCPH2 (WCB) クラス 150 SCS14A (CF8M) クラス 150 SCS13A (CF8) クラス 150 WCB 下限 -29°C 圧力 (MPa) 温度 (°C) SCPH2 (WCB) 上限 425°C SCPH2 (WCB) DN 15, 20, 25, BY, BG タイプ SCPH2 下限 -5°C 40 mm BY, BG タイプ WCB 下限 -29°C BY タイプ 上限 SCS13A (CF8) BG タイプ 上限 SCS14A (CF8M) BX タイプ 圧力 (MPa) 温度 (°C) SCPH2 (WCB) 上限 425°C SCPH2 下限 -5°C SCS14A (CF8M) クラス 300 SCPH2 (WCB) クラス 300 AY, BY, AG, BG タイプBX タイプ SCS13A (CF8) クラス 300 AY, BY タイプ 上限 SCS14A (CF8M) クラス 150 AG, BG タイプ 上限 SCPH2 (WCB) クラス 150 SCS13A (CF8) クラス 150 WCB 下限 -29°C 圧力 (MPa) 温度 (°C) SCPH2 (WCB) 上限 425°C SCPH2 (WCB) BY, BG タイプ SCS13A (CF8) WCB 下限 -29°C SCPH2 下限 -5°C BY タイプ 上限 BG タイプ 上限 SCS14A (CF8M) BX タイプ 温度 (°C) SCPH2 (WCB) SCS14A (CF8M) SCS13A (CF8) WCB 下限 -29°C SCPH2 下限 -5°C BG タイプ PTFE シールリング 上限 250°C BG タイプ PEEK シールリング 上限270°C 圧力 (MPa) 15, 20, 25, 40, 65 mm 50, 80, 25, 100, 125 mm 150, 200 mm
c
b
d
a
7
4
8
3
12
5
1
2
10
6
9
11
フローティング構造（両流れ方向）
グラファイトパッキンは高温に適したファイ
ヤーセーフ構造。強化PTFEパッキンも製作い
たします。
つば付き一体型ステムはパッキンが消失して
も外に飛び出しません。
シートスプリングにより配管応力や熱膨張に
対しても柔軟性を持たせ安定した操作が可
能。スプリングルームを流路から隔離、スプ
リング部にスラリーや粉体が詰まりにくく安
定したスプリング効果が得られます。
圧力成形されたシートガスケットをボデーに組
入れることにより、-29°Cから500°C*までの幅
広い温度範囲に対応可能です。
*酸化性雰囲気の場合は450°Cまでとなります。
グランド フランジ グランド パッキンa グランド部
スプリング スプリング ホルダー シートガスケットシート
c シート部（ボデーキャップ側）
シート シート ガスケットd シート部（ボデー側）
スラスト ベアリングb ステム部
KTM
メタルタイト
®ボールバルブ
フローティング
&
トラニオン
1. ボデー材質によって下限温度は異なります。 • SCPH2: -5°C • WCB: -29°C (PED適用WCB: -15°C) 2. ステンレス鋼ボデー材 CF8 / SCS13A（材料コード31）も対応可能です。 3. 酸化性雰囲気の場合は450°Cまでとなります。 • 括弧内はASTM相当材または材質の一般名称を示しています。 • ASMEクラス900のフローティングタイプ（15 mm～25 mm）も製作いたします、別途お問い合わせください。 SFNi: ニッケル合金溶射 HCr: ハードクロムメッキ Zn: 亜鉛メッキ ENP: 無電解ニッケルメッキ
パーツリスト（フローティングタイプ）
ASME クラス 150、Class 300 モデル EB1M ボディー材質
炭素鋼 ステンレス鋼[2]
材料コード
62-AY 62-BY 62-AG 62-BG 62-BX 32-AY 32-BY 32-AG 32-BG 32-BX
温度範囲 No. 部品番号 -29°C[1]～250°C -29°C[1]～350°C 最高 425°C -29°C～250°C -29°C～350°C 最高 500°C[3] 1 ボデー WCB (SCPH2) CF8M (SCS14A) 2 ボデーキャップ WCB (SCPH2) CF8M (SCS14A) 3 ボール CF8 (SCS13A) + HCr CF8 (SCS13A) + SFNi CF8 (SCS13A) + HCr CF8 (SCS13A) + SFNi CF8M (SCS14A) + HCr CF8M (SCS14A) + SFNi CF8M (SCS14A) + HCr CF8M (SCS14A) + SFNi 4 ステム 329SS (SUS329J1) ニッケル合 金、ハステロ イ C 329SS (SUS329J1) ニッケル合 金、ハステロ イ C 5 シート 316SS + ステライト盛 316SS + ステライト盛 6 ガスケット 強化 PTFE グラファイト 強化 PTFE グラファイト 7 グランドパッキン 強化 PTFE グラファイト 強化 PTFE グラファイト 8 ステムベアリング 強化 PTFE グラファイト 強化 PTFE グラファイト 9 スプリング 316SS ニッケル合金 316SS ニッケル合金 10 スタッドボルト A193 G B7 A193 G B8 11 ナット A194 G 2H A194 G8 12 シートガスケット 強化 PTFE グラファイト 強化 PTFE グラファイト ASME クラス 600 モデル E01M ボディー材質 炭素鋼 ステンレス鋼[2] 材料コード 62-BY 62-BG 62-BX 32-BY 32-BG 32-BX 温度範囲 No. 部品番号 -29°C[1]～250°C -29°C[1]～350°C 最高 425°C -29°C～250°C -29°C～350°C 最高 500°C[3] 1 ボデー WCB (SCPH2) CF8M (SCS14A) 2 ボデーキャップ WCB (SCPH2) CF8M (SCS14A) 3 ボール 304SS (SUS304) + SFNi 316 SS (SUS316) + SFNi
4 ステム 329SS (SUS329J1) + ENP ニッケル合 金、ハステロ イ C 329SS (SUS329J1) ニッケル合 金、ハステロ イ C 5 シート 316SS + ステライト盛 316SS + ステライト盛 6 ガスケット 渦巻き形ガスケット 316SS + グラファイト 渦巻き形ガスケット 316SS + グラファイト 7 グランドパッキン 強化 PTFE グラファイト 強化 PTFE グラファイト 8 ステムベアリング 強化 PTFE グラファイト 強化 PTFE グラファイト 9 スプリング 316SS ニッケル合金 316SS ニッケル合金 10 スタッドボルト A193 G B7 A193 G B7 + Zn 11 ナット A194 G 2H A194 G 2H + Zn 12 シートガスケット 強化 PTFE グラファイト 強化 PTFE グラファイト
a
b
12
9
6
1
5
8
3
10
7
4
2
11
トラニオン構造（両方向流れ）
グラファイトはファイヤーセーフ用パッキ
ンで、高温仕様に適します。強化PTFEパ
ッキンも製作します。
耐食性の高いPTFEシールリングまたはFKM
Oリングを使用し、優れたシール性を発揮し
ます。
KTM
メタルタイト
®ボールバルブ
フローティング
&
トラニオン
グランド グランドパッキンa グランド部
シールリング スプリング シートb シート部
1. ボデー材質によって下限温度は異なります。 • SCPH2: -5°C • WCB: -29°C (PED適用WCB: -15°C) 2. ステンレス鋼ボデー材 CF8 / SCS13A（材料コード31）も対応可能です。 3. 酸化性雰囲気の場合は450°Cまでとなります。 • 括弧内はASTM相当材または材質の一般名称を示しています。 SFNi: ニッケル合金溶射 HCr: ハードクロムメッキ Zn: 亜鉛メッキ
パーツリスト（トラニオンタイプ）
ASME クラス 150、Class 300 モデル E01M ボディー材質
炭素鋼 ステンレス鋼[2]
材料コード
62-AY 62-BY 62-AG 62-BG 62-BX 32-AY 32-BY 32-AG 32-BG 32-BX
温度範囲 No. 部品番号 -29°C[1]～150°C -29°C[1]～250°C 最高 425°C -20°C～150°C -29°C～250°C 最高 500°C[3] 1 ボデー WCB (SCPH2) CF8M (SCS14A) 2 ボデーキャップ WCB (SCPH2) CF8M (SCS14A) 3 ボール CF8 (SCS13A) + HCr CF8 (SCS13A) + SFNi CF8 (SCS13A) + HCr CF8 (SCS13A) + SFNi CF8M (SCS14A) + HCr CF8M (SCS14A) + SFNi CF8M (SCS14A) + HCr CF8M (SCS14A) + SFNi 4 ステム 403SS (SUS403) + HCr 二重 ニッケル合 金、ハステロ イ C 329SS (SUS329J1) 二重 ニッケル合 金、ハステロ イ C 5 シート 304SS + ステライト盛 304SS + ステライト盛 316SS + ステライト盛 6 ガスケット 強化 PTFE グラファイト 強化 PTFE グラファイト 7 グランドパッキン 強化 PTFE グラファイト 強化 PTFE グラファイト 8 ステムベアリング メタルバック PTFE ステライト盛 メタルバック PTFE ステライト盛 9 スプリング 316SS ニッケル合金 316SS ニッケル合金 10 シールリング O リング PTFE シールリング グラファイト O リング PTFE シールリング グラファイト 11 スタッドボルト A193 G B7 A193 G B7 + Zn 12 ナット A194 G 2H A194 G 2H + Zn
ASME クラス 600 モデル E01M ASME クラス 900 モデル E0109M
ボディー材質 炭素鋼 ステンレス鋼[2] 炭素鋼 ステンレス鋼[2] 材料コード 62-BY 62-BG 62-BX 32-BY 32-BG 32-BX 62-BG 32-BG 温度範囲 No. 部品番号 -29°C[1]～150°C -29°C[1]～250°C 最高 425°C -20°C～150°C -29°C～250°C 最高 500°C[3] -5°C～270°C -29°C～270°C 1 ボデー WCB (SCPH2) CF8M (SCS14A) WCB (SCPH2) CF8M (SCS14A) 2 ボデーキャップ WCB (SCPH2) CF8M (SCS14A) WCB (SCPH2) CF8M (SCS14A) 3 ボール CF8 (SCS13A) + SFNi CF8M (SCS14A) + SFNi CF8 (SCS13A)
+ SFNi CF8M (SCS14A) + SFNi 4 ステム 403SS (SUS403) + HCr 二重 ニッケル合金、 ハステロイ C 329SS (SUS329J1) ニッケル合金、 ハステロイ C 329SS (SUS329J1) 二重 5 シート 304SS + ステライト盛 329SS + ステライト盛 316SS + ステライト盛 304SS + ステライト盛 316SS + ステライト盛 6 ガスケット 渦巻き形ガスケット 316SS + グラファイト 渦巻き形ガスケット 316SS + グラファイト 渦巻き形ガスケット 316SS + グラファイト 7 グランドパッキン 強化 PTFE グラファイト 強化 PTFE グラファイト グラファイト 8 ステムベアリング メタルバック PTFE PEEK ステライト盛 メタルバック PTFE PEEK ステライト盛 PEEK 9 スプリング 316SS ニッケル合金 316SS ニッケル合金 316SS 10 シールリング O リング PTFE シールリング グラファイト O リング PTFE シールリング グラファイト PTFE / PEEK シールリング 11 スタッドボルト A193 G B7 A193 G B7 + Zn A193 G B7 A193 G B7 + Zn 12 ナット A194 G 2H A194 G 2H + Zn A194 G 2H A194 G 2H + Zn
H L ød W W W H1 L W2 W1 W3 H H H W L ød 15 13 108 81 - 200 2 - - - - -20 19 117 85 - 200 3 - - - - -25 25 127 98 - 240 5 - - - - -40 38 165 125 - 350 9 - - - - -50 51 178 135 - 350 11 - - - - -65 64 190 165 - 600 18 - - - - -80 76 203 174 - 600 21 - - - - -100 102 229 240 - 1130 34 - - - - -125 127 356 311 - 1740 63 - - - - -150 152 394 331 348 1740 83 B 350 600 115.5 35 200 203 457 414 421 2345 132 C 420 800 171.0 74 15 13 140 81 - 200 3 - - - - -20 19 152 85 - 200 4 - - - - -25 25 165 98 - 240 6 - - - - -40 38 190 125 - 350 12 - - - - -50 51 216 135 - 350 17 - - - - -65 64 241 165 - 600 26 - - - - -80 76 283 174 - 600 33 - - - - -100 102 305 240 - 1130 53 - - - - -125 127 381 311 - 1740 77 - - - - -150 152 403 331 348 1740 116 B 350 600 115.5 35 200 203 502 414 421 2345 187 C 420 800 171.0 74 15 26 50 480 20 50 80 1300 25 94 100 2300 40 260 150 5400 50 480 200 10000 15 13 165 - 163 98 240 20 19 190 - 190 105 240 25 25 216 - 216 124 350 40 38 241 - 241 134 350 フルボア 15 mm～100 mm ハンドルサイズ 65, 80 mm用 ハンドルサイズ 100 mm用 フルボア 125 mm～200 mm フルボア 150 mm～200 mm
フローティングタイプ（フルボア）
* ベアステム：ギア・操作部・駆動部なしの状態 * ベアステム：ギア・操作部・駆動部なしの状態KTM
メタルタイト
®ボールバルブ
プローティング
&
トラニオンタイプ
-
計量データ
JIS10K / ASME クラス 150 寸法表（mm）
モデル EB1M バルブ サイズ(DN) Ød L H H1 Wべアステム*
重量（kg） ギアタイプ
W1 W2 W3 ギア重量 （kg）JIS20K / ASME クラス 300 寸法表（mm）
モデル EB1M バルブ サイズ(DN) Ød L H H1 W べアステム* 重量（kg） ギアタイプ W1 W2 W3 ギア重量 （kg）C
v流量計数量計数
フローティングタイプ トラニオンタイプ バルブサイズ（DN） フルボア バルブサイズ（DN） フルボアASME クラス 600 寸法表 （mm）
バルブ サイ ズ（mm） モデル E0108M Ød RF L RJ H WH L ød W W W H1 L W2 W1 W3 H H H W L ød ½ 0.50 108 81 - 5.1 2 - - - - -¾ 0.75 117 85 - 5.1 3 - - - - -1 1.00 127 98 - 6.3 5 - - - - -1½ 1.50 165 125 - 9.1 9 - - - - -2 2.00 178 135 - 9.1 11 - - - - -2½ 2.50 190 165 - 15.7 18 - - - - -3 3.00 203 174 - 15.7 21 - - - - -4 4.00 229 240 - 28.1 34 - - - - -5 5.00 356 311 - 44.9 63 - - - - -6 6.00 394 331 348 44.9 83 B 350 600 115.5 35 8 8.00 457 414 421 59.4 132 C 420 800 171.0 74 10 - -½ 0.50 140 81 - 5.1 3 - - - - -¾ 0.75 152 85 - 5.1 4 - - - - -1 1.00 165 98 - 6.3 6 - - - - -1½ 1.50 190 125 - 9.1 12 - - - - -2 2.00 216 135 - 9.1 17 - - - - -2½ 2.50 241 165 - 15.7 26 - - - - -3 3.00 283 174 - 15.7 33 - - - - -4 4.00 305 240 - 25.6 53 - - - - -5 5.00 381 311 - 44.9 77 - - - - -6 6.00 403 331 348 44.9 116 B 350 600 115.5 35 8 8.00 502 414 421 55.5 187 C 420 800 171.0 74 250 - -15 13 165 - 163 98 240 20 19 190 - 190 105 240 25 25 216 - 216 124 350 40 38 241 - 241 134 350 ½ 22.49 2 415.2 ¾ 43.25 3 1124.5 1 81.31 4 1989.5 1½ 224.90 6 4671.0 2 415.20 8 8650.0 2½ 648.75 10 13840.0 3 1124.50 12 20760.0 4 1989.50 14 27161.0 5 3287.00 16 37195.0 6 4671.00 18 49305.0 8 8650.00 20 63145.0 フルボア 15 mm～100 mm ハンドルサイズ 65, 80 mm用 バルブサイズDN 100用ハン ドル フルボア 125 mm～200 mm フルボア 150 mm～200 mm
フローティングタイプ（フルボア）
* ベアステム：ギア・操作部・駆動部なしの状態JIS10K / ASME クラス 150 寸法表（inch）
モデル EB1M バルブ サイズ(NPS) Ød L H H1 W
べアステム*
重量（lbs） ギアタイプ
W1 W2 W3 ギア重量 （lbs） * ベアステム：ギア・操作部・駆動部なしの状態JIS20K / ASME クラス 300 寸法表（inch）
モデル EB1M バルブ サイズ(NPS) Ød L H H1 W べアステム* 重量（lbs） ギアタイプ W1 W2 W3 ギア重量 （lbs）
C
v流量計数量計数
フローティングタイプ トラニオンタイプ バルブサイズ（NPS） フルボア バルブサイズ（NPS） フルボア • ASMEクラス900のフローティングタイプ（15 mm～25 mm）も製作いたしま す、別途お問い合わせください。ASME クラス 600 寸法表 （inch）
バルブ サイ ズ（mm） モデル E0108M Ød RF L RJ H WH1 W H2 H ød W1 W2 W3 L L H1 H2 50 51 178 154 131 81 350 13 - - - - -80 76 203 193 186 108 600 31 - - - - -100 102 229 254 210 132 1065 44 - - - - -150 152 394 - 386 207 - 133 B 350 600 115.5 35 200 203 457 - 448 265 - 229 C 420 800 171.0 74 250 254 533 521 325 521 335 330 C 420 800 171.0 74 300 305 610 580 365 580 385 490 C 420 800 171.0 74 350 337 686 659 400 714 430 605 D 400 800 257.0 145 400 387 762 699 440 717 470 891 D 400 800 257.0 145 450 438 864 769 500 767 520 1122 E 450 800 354.5 150 500 489 914 964 555 972 590 1408 H1 410 800 150.0 207 2 2 7.01 6.06 5.16 3.19 13.78 28.60 - - - - -3 3 7.99 7.60 7.32 4.25 23.62 68.20 - - - - -4 4 9.02 10.00 8.27 5.20 41.93 96.80 - - - - -6 6 15.51 - 15.20 8.15 - 292.60 B 13.78 23.62 4.55 77.00 8 8 17.99 - 17.64 10.43 - 503.80 C 16.54 31.50 6.73 162.80 10 10.00 20.98 20.51 12.80 20.51 13.19 726 C 16.54 31.50 6.73 163 12 12.00 24.02 22.83 14.37 22.83 15.16 1078 C 16.54 31.50 6.73 163 フルボア 50 mm～100 mm フルボア 150 mm 以上
トラニオンタイプ（フルボア）
JIS10K / ASME クラス 150 寸法表（mm）
モデル E0125M バルブ サイズ(DN) Ød L H H1 H2 W べアステム* 重量（kg） ギアタイプ W1 W2 W3 ギア重量 （kg） モデル E0105M バルブ サイズ(DN) 炭素鋼 ステンレス鋼 べアステム* 重量（kg） ギアタイプ ギア重量 （kg） Ød L H1 H2 H1 H2 W1 W2 W3KTM
メタルタイト
®ボールバルブ
フローティング
&
トラニオン
JIS10K / ASME クラス 150 寸法表（inch）
モデル E0125M バルブ サイズ(NPS) Ød L H H1 H2 W べアステム* 重量（lbs） ギアタイプ W1 W2 W3 ギア重量 （lbs） モデル E0105M バルブ サイズ(NPS) Ød L H1炭素鋼H2 ステンレス鋼H1 H2 べアステム* 重量（lbs） ギアタイプ W1 W2 W3 ギア重量（lbs）
50 51 216 154 131 81 350 20 - - - - -80 76 283 193 186 108 600 40 - - - - -100 102 305 254 210 132 1065 73 - - - - -150 152 403 - 386 207 - 169 B 350 600 115.5 35 200 203 502 - 448 265 - 286 C 420 800 171.0 74 250 254 568 521 325 521 335 402 C 420 800 171.0 74 300 305 648 619 365 619 385 583 D 400 800 257.0 145 350 337 762 659 400 664 430 814 E 450 800 354.5 150 400 387 838 699 440 717 470 1133 E 450 800 354.5 150 450 438 914 904 500 902 520 1408 H1 410 800 150.0 207 500 489 991 964 555 972 590 1694 H1 410 800 150.0 207 2 2 8.5 6.06 5.16 3.19 13.78 44 - - - - -3 3 11.1 7.60 7.32 4.25 23.62 88 - - - - -4 4 12.0 10.00 8.27 5.20 41.93 161 - - - - -6 6 15.9 - 15.20 8.15 - 372 B 13.78 23.62 4.55 77 8 8 19.8 - 17.64 10.43 - 629 C 16.54 31.50 6.73 163 10 10.00 22.4 20.51 12.80 20.51 13.19 884 C 16.54 31.50 6.73 163 12 12.00 25.5 24.37 14.37 24.37 15.16 1283 D 15.75 31.50 10.12 319 14 13.27 30.0 25.94 15.75 26.14 16.93 1791 E 17.72 31.50 13.96 330 16 15.24 33.0 27.52 17.32 28.23 18.50 2493 E 17.72 31.50 13.96 330 18 17.24 36.0 35.59 19.69 35.51 20.47 3098 H1 16.14 31.50 5.91 455 20 19.25 39.0 37.95 21.85 38.27 23.23 3727 H1 16.14 31.50 5.91 455 * ベアステム：ギア・操作部・駆動部なしの状態
JIS20K / ASME クラス 300 寸法表（mm）
モデル E0126M バルブ サイズ(DN) Ød L H H1 H2 W べアステム* 重量（kg） ギアタイプ W1 W2 W3 ギア重量（kg） モデル E0106M バルブ サイズ(DN) Ød L H1炭素鋼H2 ステンレス鋼H1 H2 べアステム* 重量（kg） ギアタイプ W1 W2 W3 ギア重量（kg） モデル E0106M バルブ サイズ(NPS) 炭素鋼 ステンレス鋼 べアステム* 重量（lbs） ギアタ イプ ギア重量（lbs） Ød L H1 H2 H1 H2 W1 W2 W3JIS20K / ASME クラス 300 寸法表（inch）
モデル E0126M バルブ
サイズ(NPS) Ød L H H1 H2 W
べアステム*
50 51 292 295 192 - 132 600 - - - -80 76 356 359 253 - 143 1130 - - - -100 102 432 435 - 350 173 - B 350 600 115.5 150 152 559 562 - 454 242 - C 420 800 171.0 200 203 660 664 - 534 312 - D 400 800 257.0 250 254 787 791 - 632 377 - E 450 800 354.5 300 305 838 841 - 763 440 - H1 410 800 150.0 350 337 889 892 - 806 490 - H1 410 800 150.0 400 387 991 994 - - 514 - - - - -2 2.00 11.50 11.61 7.56 - 5.20 23.62 - - - -3 3.00 14.02 14.13 9.96 - 5.63 44.49 - - - -4 4.00 17.01 17.13 - 13.78 6.81 - B 13.78 23.62 4.55 6 6.00 22.01 22.13 - 17.87 9.53 - C 16.54 31.50 6.73 8 8.00 25.98 26.14 - 21.02 12.28 - D 15.75 31.50 10.12 10 10.00 30.98 31.14 - 24.88 14.84 - E 17.72 31.50 13.96 12 12.00 32.99 33.11 - 30.04 17.32 - H1 16.14 31.50 5.91 14 13.27 35.00 35.12 - 31.73 19.29 - H1 16.14 31.50 5.91 16 15.24 39.02 39.13 - - 20.24 - - - - -• レデュースドボアも製作いたします、詳細は別途お問い合わせ下さい。 • また、ASMEクラス900のトラニオンタイプ（40 mm～300 mm）も製作いたします、別途お問い合わせくだ さい。
