(1)外壁用
（
ア
ル
ミ
製）
外壁用
（鋼板製
／
樹脂製）
室
内
用
ダ
ン
パ
ー
中間接続用

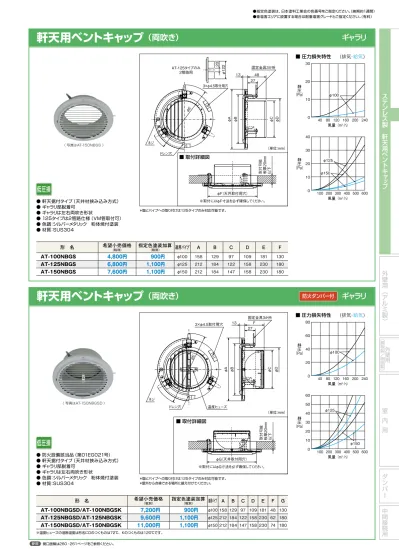

軒天用ベントキャップ
（両吹き）
ギャラリ
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ
A
B
C
D
E
F
AT-100NBGS
4,800円
900円
φ100 158 129 97 109 181 130
AT-125NBGS
6,800円
1,100円
φ125 212 184 122 158 230 180
AT-150NBGS
7,600円
1,100円
φ150 212 184 147 158 230 180
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● ギャラリは左右両吹き形状
● 125タイプは2管路仕様（VM管取付可）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBGS 〉
3×φ4.5取付用穴
φA
AT-125タイプのみ
2管路用
20
φ
122
48
固定金具3か所
φB
13
φC φD
27
ドレン穴
ネジ
φE
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
■ 圧力損失特性
(排気・
給気
)
φ100
30
20
10
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ150
φ125
40
20
30
10
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
軒天用ベントキャップ
（両吹き）
ギャラリ
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ A
B
C
D
E
F
G
AT-100NBGSD/AT-100NBGSK
7,200円
900円
φ100 158 129 97 109 181 48 130
AT-125NBGSD/AT-125NBGSK
9,600円
1,100円
φ125 212 184 122 158 230 62 180
AT-150NBGSD/AT-150NBGSK
11,000円
1,100円
φ150 212 184 147 158 230 74 180
● 防火設備該当品（第01EG021号）
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● ギャラリは左右両吹き形状
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBGSD 〉
27
13 F
固定金具3か所
3×φ4.5取付用穴
φA φB
温度ヒューズ
ドレン穴
ネジ
φC φD
φE
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
80
20
40
60
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
60
50
20
10
40
30
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
防火ダンパー付
取付可能 板厚20mm 以下
φF（天井取付用穴）
※取付にはφF寸法を必ず確保してください。
■ 取付詳細図
■ 取付詳細図
取付可能 板厚20mm 以下
φG（天井取付用穴）
※取付にはφG寸法を必ず確保してください。
ス
テ
ン
レ
ス
製
軒天用
ベ
ン
ト
キ
ャ
ッ
プ
外壁用
（
ア
ル
ミ
製）
外壁用
（鋼板製
／
樹脂製）
室
内
用
ダ
ン
パ
ー
中間接続用
軒天用ベントキャップ
網
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ
A
B
C
D
E
AT-100NBNS
4,800円
900円
φ100 158 97 109 181 130
AT-125NBNS
6,800円
1,100円
φ125 212 122 158 230 180
AT-150NBNS
7,600円
1,100円
φ150 212 147 158 230 180
AT-175NBNS
9,700円
1,500円
φ175 265 172 208 280 230
AT-200NBNS
11,200円
1,500円
φ200 265 197 208 280 230
● 軒天据付タイプ（天井材挟み込み方式）
● 網部脱着可
● 125タイプは2管路仕様（VM管取付可）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBNS 〉
27
8 49
AT-125タイプのみ
2管路用 20
φ
122
固定金具
3か所
3×φ4.5
取付用穴
φA φB φC
ネジ
φD
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
40
30
20
10
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
50
40
20
30
10
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
φ175
φ200
100
80
20
40
60
0
200 400 600 800
静圧
（Pa）
風量（m3
／h）
軒天用ベントキャップ
網
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ A
B
C
D
E
F
AT-100NBNSD/AT-100NBNSK
7,200円
900円
φ100 158 97 109 181 49 130
AT-125NBNSD/AT-125NBNSK
9,600円
1,100円
φ125 212 122 158 230 63 180
AT-150NBNSD/AT-150NBNSK
11,000円
1,100円
φ150 212 147 158 230 75 180
AT-175NBNSD/AT-175NBNSK
13,900円
1,500円
φ175 265 172 208 280 89 230
AT-200NBNSD/AT-200NBNSK
16,500円
1,500円
φ200 265 197 208 280 104 230
● 防火設備該当品（第01EG021号）
● 軒天据付タイプ（天井材挟み込み方式）
● 網部脱着可
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBNSD 〉
8
27
E
固定金具
3か所
3×φ4.5取付用穴
φA φB φC
ネジ 温度ヒューズ
φD
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
80
20
40
60
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
80
60
20
40
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
φ175
φ200
100
80
20
40
60
0
400 600 800
200
静圧
（Pa）
風量（m3
／h）
防火ダンパー付
取付可能 板厚20mm 以下
φE（天井取付用穴）
※取付にはφE寸法を必ず確保してください。
取付可能 板厚20mm 以下
φF（天井取付用穴）
※取付にはφF寸法を必ず確保してください。
■ 取付詳細図
■ 取付詳細図
ス
テ
ン
レ
ス
製
軒天用
ベ
ン
ト
キ
ャ
ッ
プ
外壁用
（
ア
ル
ミ
製）
外壁用
（鋼板製
／
樹脂製）
室
内
用
ダ
ン
パ
ー
中間接続用
軒天用ベントキャップ
（両吹き）
ギャラリ・網
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ
A
B
C
D
E
F
AT-100NBWS
5,300円
900円
φ100 158 129 97 109 181 130
AT-125NBWS
7,400円
1,100円
φ125 212 184 122 158 230 180
AT-150NBWS
8,300円
1,100円
φ150 212 184 147 158 230 180
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● ギャラリは左右両吹き形状
● 125タイプは2管路仕様（VM管取付可）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBWS 〉
27
49
13
AT-125タイプのみ
2管路用 20
φ
122
固定金具
3か所
φA φB φC φD
3×φ4.5
取付用穴
φE
ドレン穴
ネジ
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
40
30
20
10
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
50
40
20
30
10
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
軒天用ベントキャップ
（両吹き）
ギャラリ・網
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ A
B
C
D
E
F
G
AT-100NBWSD/AT-100NBWSK
7,700円
900円
φ100 158 129 97 109 181 49 130
AT-125NBWSD/AT-125NBWSK
10,200円
1,100円
φ125 212 184 122 158 230 63 180
AT-150NBWSD/AT-150NBWSK
11,700円
1,100円
φ150 212 184 147 158 230 75 180
● 防火設備該当品（第01EG021号）
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● ギャラリは左右両吹き形状
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBWSD 〉
27
F
13
固定金具
3か所
3×φ4.5取付用穴
φA φB φC φD
温度ヒューズ
ドレン穴
ネジ
φE
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
80
20
40
60
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
80
60
20
40
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
防火ダンパー付
取付可能 板厚20mm 以下
φF（天井取付用穴）
※取付にはφF寸法を必ず確保してください。
■ 取付詳細図
取付可能 板厚20mm 以下
φG（天井取付用穴）
※取付にはφG寸法を必ず確保してください。
■ 取付詳細図
ス
テ
ン
レ
ス
製
軒天用
ベ
ン
ト
キ
ャ
ッ
プ
外壁用
（
ア
ル
ミ
製）
外壁用
（鋼板製
／
樹脂製）
室
内
用
ダ
ン
パ
ー
中間接続用
軒天用ベントキャップ
（片吹き）
ギャラリ
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ
A
B
C
D
E
F
G
AT-100NBGSL
4,800円
900円
φ100 158 129 97 109 181 13 130
AT-125NBGSL
6,800円
1,100円
φ125 212 184 122 158 230 13 180
AT-150NBGSL
7,600円
1,100円
φ150 212 184 147 158 230 13 180
AT-175NBGSL
9,700円
1,500円
φ175 265 215 172 208 280 14 230
AT-200NBGSL
11,200円
1,500円
φ200 265 215 197 208 280 14 230
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● 片吹きギャラリ（取り付け時に吹き出し方向を
任意に選択可能）
● 125タイプは2管路仕様（VM管取付可）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBGSL 〉
AT-125タイプのみ
2管路用 20
φ
122 固定金具
3か所
3×φ4.5
取付用穴
ネジ
48
φA φB
27
F
φD
φC
φE
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
■ 圧力損失特性
(排気・
給気
)
φ100
100
80
20
40
60
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
100
80
20
40
60
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
φ175
φ200
100
80
20
40
60
0
200 400 600 800
静圧
（Pa）
風量（m3
／h）
軒天用ベントキャップ
（片吹き）
ギャラリ
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ A
B C D E
F G H
AT-100NBGSLD/AT-100NBGSLK
7,200円
900円
φ100 158 129 97 109 181 13 48 130
AT-125NBGSLD/AT-125NBGSLK
9,600円
1,100円
φ125 212 184 122 158 230 13 62 180
AT-150NBGSLD/AT-150NBGSLK
11,000円
1,100円
φ150 212 184 147 158 230 13 74 180
AT-175NBGSLD/AT-175NBGSLK
13,900円
1,500円
φ175 265 215 172 208 280 14 88 230
AT-200NBGSLD/AT-200NBGSLK
16,500円
1,500円
φ200 265 215 197 208 280 14 103 230
● 防火設備該当品（第01EG021号）
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● 片吹きギャラリ（取り付け時に吹き出し方向を
任意に選択可能）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBGSLD 〉
F G
27
φC φD
固定金具
3か所
3×φ4.5取付用穴
φA φB
温度ヒューズ
ネジ
φE
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
100
80
20
40
60
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
100
80
20
40
60
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
φ175
φ200
100
80
20
40
60
0
400 600 800
200
静圧
（Pa）
風量（m3
／h）
防火ダンパー付
取付可能 板厚20mm 以下
※取付にはφG寸法を必ず確保してください。
φG（天井取付用穴）
■ 取付詳細図
取付可能 板厚20mm 以下
※取付にはφＨ寸法を必ず確保してください。
φH（天井取付用穴）
■ 取付詳細図
ス
テ
ン
レ
ス
製
軒天用
ベ
ン
ト
キ
ャ
ッ
プ
外壁用
（
ア
ル
ミ
製）
外壁用
（鋼板製
／
樹脂製）
室
内
用
ダ
ン
パ
ー
中間接続用
軒天用ベントキャップ
（片吹き）
ギャラリ・網
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ
A
B
C
D
E
F
G
AT-100NBWSL
5,300円
900円
φ100 158 129 97 109 181 13 130
AT-125NBWSL
7,400円
1,100円
φ125 212 184 122 158 230 13 180
AT-150NBWSL
8,300円
1,100円
φ150 212 184 147 158 230 13 180
AT-175NBWSL
10,500円
1,500円
φ175 265 215 172 208 280 14 230
AT-200NBWSL
12,100円
1,500円
φ200 265 215 197 208 280 14 230
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● 片吹きギャラリ（取り付け時に吹き出し方向を
任意に選択可能）
● 125タイプは2管路仕様（VM管取付可）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBWSL 〉
φD
φC
固定金具
3か所
F
2749
F
φB
φA
AT-125タイプのみ
2管路用
ネジ
20
φ
122
3×φ4.5
取付用穴
φE
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
100
80
20
40
60
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
100
80
20
40
60
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
φ175
φ200
100
80
20
40
60
0
200 400 600 800
静圧
（Pa）
風量（m3
／h）
軒天用ベントキャップ
（片吹き）
ギャラリ・網
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。
形 名
希望小売価格
（税別） 指定色塗装加算
（税別） 適用パイプ A
B C D E
F G H
AT-100NBWSLD/AT-100NBWSLK
7,700円
900円
φ100 158 129 97 109 181 13 49 130
AT-125NBWSLD/AT-125NBWSLK
10,200円
1,100円
φ125 212 184 122 158 230 13 63 180
AT-150NBWSLD/AT-150NBWSLK
11,700円
1,100円
φ150 212 184 147 158 230 13 75 180
AT-175NBWSLD/AT-175NBWSLK
14,700円
1,500円
φ175 265 215 172 208 280 14 89 230
AT-200NBWSLD/AT-200NBWSLK
17,400円
1,500円
φ200 265 215 197 208 280 14 104 230
● 防火設備該当品（第01EG021号）
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● 片吹きギャラリ（取り付け時に吹き出し方向を
任意に選択可能）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
低圧損
〈 写真はAT-150NBWSLD 〉
固定金具
3か所
3×φ4.5取付用穴 F
27 G
φD
φC
ネジ
φB
φA
温度ヒューズ
φE
（単位：ｍｍ）
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
■ 圧力損失特性
(排気・
給気
)
φ100
100
80
20
40
60
0
160 200 240
120
80
40
静圧
（Pa）
風量（m3
／h）
φ125
φ150
100
80
20
40
60
0
200 400 600
100 300 500
静圧
（Pa）
風量（m3
／h）
φ175
φ200
100
80
20
40
60
0
400 600 800
200
静圧
（Pa）
風量（m3
／h）
防火ダンパー付
取付可能 板厚20mm 以下
※取付にはφG寸法を必ず確保してください。
φG（天井取付用穴）
■ 取付詳細図
取付可能 板厚20mm 以下
※取付にはφＨ寸法を必ず確保してください。
φH（天井取付用穴）
■ 取付詳細図
（除125タイプ）
（除100、125タイプ）
ス
テ
ン
レ
ス
製
軒天用
ベ
ン
ト
キ
ャ
ッ
プ
