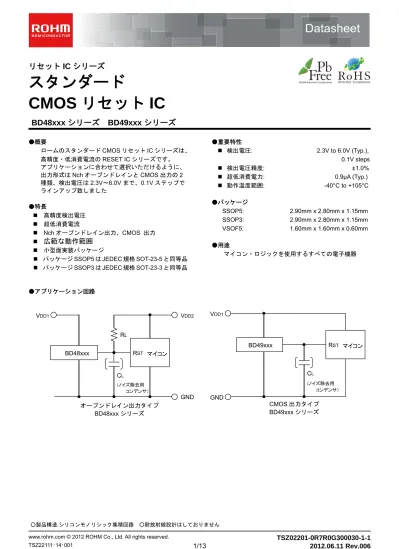

リセット IC シリーズ
スタンダード
CMOS リセット IC
BD48xxx シリーズ BD49xxx シリーズ
●概要 ロームのスタンダードCMOS リセット IC シリーズは、 高精度・低消費電流のRESET IC シリーズです。 アプリケーションに合わせて選択いただけるように、 出力形式はNch オープンドレインと CMOS 出力の 2 種類、検出電圧は2.3V～6.0V まで、0.1V ステップで ラインアップ致しました ●特長 高精度検出電圧 超低消費電流 Nch オープンドレイン出力、CMOS 出力 広範な動作範囲
小型面実装パッケージ パッケージ SSOP5 は JEDEC 規格 SOT-23-5 と同等品 パッケージ SSOP3 は JEDEC 規格 SOT-23-3 と同等品
●重要特性 検出電圧: 2.3V to 6.0V (Typ.), 0.1V steps 検出電圧精度: ±1.0% 超低消費電力: 0.9μA (Typ.) 動作温度範囲: -40°C to +105°C ●パッケージ SSOP5: 2.90mm x 2.80mm x 1.15mm SSOP3: 2.90mm x 2.80mm x 1.15mm VSOF5: 1.60mm x 1.60mm x 0.60mm ●用途 マイコン・ロジックを使用するすべての電子機器 ●アプリケーション回路 オープンドレイン出力タイプ BD48xxx シリーズ CMOS 出力タイプ BD49xxx シリーズ V DD1 BD48xxx VDD2 GND R ST マイコン CL (ノイズ除去用 コンデンサ） R L C L (ノイズ除去用 コンデンサ） VDD1 BD49xxx RST マイコン GND
●端子配置図
SSOP5 VSOF5
●端子説明
SSOP5 VSOF5
PIN No. Symbol Function PIN No. Symbol Function
1 VOUT リセット出力 1 VOUT リセット出力 2 VDD 電源電圧 2 SUB サブストレート ※ 3 GND GND 3 N.C. 未接続端子 4 N.C. 未接続端子 4 GND GND 5 N.C. 未接続端子 5 VDD 電源電圧 ※サブストレートはGND と接続してください。 SSOP3(1pin GND) SSOP3(3pin GND) ●端子説明 SSOP3-1 SSOP3-2
PIN No. Symbol Function PIN No. Symbol Function
1 GND GND 1 VOUT リセット出力 2 VOUT リセット出力 2 VDD 電源電圧 3 VDD 電源電圧 3 GND GND ● 発注情報 TOP VIEW VOUT SUB N.C VDD GND 4 3 2 1 5 TOP VIEW VOUT VDD GND N.C. N.C. 標印 Lot. No 標印 Lot. No
1
2
3
GND VOUT VDD 標印 Lot. No1
2
3
VOUT VDD GND 標印 Lot. No Part 出力タイプ パッケージ1 リセット電圧値 パッケージ2 テーピング仕様 Number 48 : オープンドレイン 23 : 2.3V エンボステーピング 49 : CMOS 0.1V step TR :一番ピン右上 60 : 6.0V :SSOP5 :VSOF5 TL :一番ピン左上 :SSOP3-1 :SSOP3-2 パッケージ1 パッケージ2 パッケージ形名x
-
x
x
B
D
x
x
x
x
x
(Unit : mm) SSOP5 2.9±0.2 0.13 4° +−64°° 1.6 2.8 ± 0.2 1.1 ± 0.05 0.05 ± 0.05 + 0.2 −0.1 +0.05 −0.03 0.42+−0.050.04 0.95 5 4 1 2 3 1.25Max. 0.2Min. 0.1 (Unit : mm)
VSOF5
1.2 ± 0.05 4 3 1.0±0.05 1 0.6MAX 0.22±0.05 0.5 5 1.6±0.05 0.13±0.05 0.2MAX 2 1.6 ± 0.05(MAX 1.28 include BURR)
TL
SSOP3
2.92±0.1 3 0.4 5 ± 0.1 5 4°±4° 0.15±0.05 1 2 1. 25M A X 2. 8 ± 0. 15 1. 6 ± 0. 1 1. 1 ± 0. 05 0.95 0.4±0.1●ラインアップ 標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名 EW 6.0V BD4860 EB 4.1V BD4841 GW 6.0V BD4960 GB 4.1V BD4941 EV 5.9V BD4859 EA 4.0V BD4840 GV 5.9V BD4959 GA 4.0V BD4940 EU 5.8V BD4858 DV 3.9V BD4839 GU 5.8V BD4958 FV 3.9V BD4939 ET 5.7V BD4857 DU 3.8V BD4838 GT 5.7V BD4957 FU 3.8V BD4938 ES 5.6V BD4856 DT 3.7V BD4837 GS 5.6V BD4956 FT 3.7V BD4937 ER 5.5V BD4855 DS 3.6V BD4836 GR 5.5V BD4955 FS 3.6V BD4936 EQ 5.4V BD4854 DR 3.5V BD4835 GQ 5.4V BD4954 FR 3.5V BD4935 EP 5.3V BD4853 DQ 3.4V BD4834 GP 5.3V BD4953 FQ 3.4V BD4934 EN 5.2V BD4852 DP 3.3V BD4833 GN 5.2V BD4952 FP 3.3V BD4933 EM 5.1V BD4851 DN 3.2V BD4832 GM 5.1V BD4951 FN 3.2V BD4932 EL 5.0V BD4850 DM 3.1V BD4831 GL 5.0V BD4950 FM 3.1V BD4931 EK 4.9V BD4849 DL 3.0V BD4830 GK 4.9V BD4949 FL 3.0V BD4930 EJ 4.8V BD4848 DK 2.9V BD4829 GJ 4.8V BD4948 FK 2.9V BD4929 EH 4.7V BD4847 DJ 2.8V BD4828 GH 4.7V BD4947 FJ 2.8V BD4928 EG 4.6V BD4846 DH 2.7V BD4827 GG 4.6V BD4946 FH 2.7V BD4927 EF 4.5V BD4845 DG 2.6V BD4826 GF 4.5V BD4945 FG 2.6V BD4926 EE 4.4V BD4844 DF 2.5V BD4825 GE 4.4V BD4944 FF 2.5V BD4925 ED 4.3V BD4843 DE 2.4V BD4824 GD 4.3V BD4943 FE 2.4V BD4924 EC 4.2V BD4842 DD 2.3V BD4823 GC 4.2V BD4942 FD 2.3V BD4923 標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名
Cm 6.0V BD48E60 Be 4.1V BD48E41 Ff 6.0V BD49E60 Ea 4.1V BD49E41 Ck 5.9V BD48E59 Bd 4.0V BD48E40 Fe 5.9V BD49E59 Dy 4.0V BD49E40 Ch 5.8V BD48E58 Bc 3.9V BD48E39 Fd 5.8V BD49E58 Dr 3.9V BD49E39 Cg 5.7V BD48E57 Bb 3.8V BD48E38 Fc 5.7V BD49E57 Dp 3.8V BD49E38 Cf 5.6V BD48E56 Ba 3.7V BD48E37 Fb 5.6V BD49E56 Dn 3.7V BD49E37 Ce 5.5V BD48E55 Ay 3.6V BD48E36 Fa 5.5V BD49E55 Dm 3.6V BD49E36 Cd 5.4V BD48E54 Ar 3.5V BD48E35 Ey 5.4V BD49E54 Dk 3.5V BD49E35 Cc 5.3V BD48E53 Ap 3.4V BD48E34 Er 5.3V BD49E53 Dh 3.4V BD49E34 Cb 5.2V BD48E52 An 3.3V BD48E33 Ep 5.2V BD49E52 Dg 3.3V BD49E33 Ca 5.1V BD48E51 Am 3.2V BD48E32 En 5.1V BD49E51 Df 3.2V BD49E32 By 5.0V BD48E50 Ak 3.1V BD48E31 Em 5.0V BD49E50 De 3.1V BD49E31 Br 4.9V BD48E49 Ah 3.0V BD48E30 Ek 4.9V BD49E49 Dd 3.0V BD49E30 Bp 4.8V BD48E48 Ag 2.9V BD48E29 Eh 4.8V BD49E48 Dc 2.9V BD49E29 Bn 4.7V BD48E47 Af 2.8V BD48E28 Eg 4.7V BD49E47 Db 2.8V BD49E28 Bm 4.6V BD48E46 Ae 2.7V BD48E27 Ef 4.6V BD49E46 Da 2.7V BD49E27 Bk 4.5V BD48E45 Ad 2.6V BD48E26 Ee 4.5V BD49E45 Cy 2.6V BD49E26 Bh 4.4V BD48E44 Ac 2.5V BD48E25 Ed 4.4V BD49E44 Cr 2.5V BD49E25 Bg 4.3V BD48E43 Ab 2.4V BD48E24 Ec 4.3V BD49E43 Cp 2.4V BD49E24 Bf 4.2V BD48E42 Aa 2.3V BD48E23 Eb 4.2V BD49E42 Cn 2.3V BD49E23
標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名 Cm 6.0V BD48K60 Be 4.1V BD48K41 Ff 6.0V BD49K60 Ea 4.1V BD49K41 Ck 5.9V BD48K59 Bd 4.0V BD48K40 Fe 5.9V BD49K59 Dy 4.0V BD49K40 Ch 5.8V BD48K58 Bc 3.9V BD48K39 Fd 5.8V BD49K58 Dr 3.9V BD49K39 Cg 5.7V BD48K57 Bb 3.8V BD48K38 Fc 5.7V BD49K57 Dp 3.8V BD49K38 Cf 5.6V BD48K56 Ba 3.7V BD48K37 Fb 5.6V BD49K56 Dn 3.7V BD49K37 Ce 5.5V BD48K55 Ay 3.6V BD48K36 Fa 5.5V BD49K55 Dm 3.6V BD49K36 Cd 5.4V BD48K54 Ar 3.5V BD48K35 Ey 5.4V BD49K54 Dk 3.5V BD49K35 Cc 5.3V BD48K53 Ap 3.4V BD48K34 Er 5.3V BD49K53 Dh 3.4V BD49K34 Cb 5.2V BD48K52 An 3.3V BD48K33 Ep 5.2V BD49K52 Dg 3.3V BD49K33 Ca 5.1V BD48K51 Am 3.2V BD48K32 En 5.1V BD49K51 Df 3.2V BD49K32 By 5.0V BD48K50 Ak 3.1V BD48K31 Em 5.0V BD49K50 De 3.1V BD49K31 Br 4.9V BD48K49 Ah 3.0V BD48K30 Ek 4.9V BD49K49 Dd 3.0V BD49K30 Bp 4.8V BD48K48 Ag 2.9V BD48K29 Eh 4.8V BD49K48 Dc 2.9V BD49K29 Bn 4.7V BD48K47 Af 2.8V BD48K28 Eg 4.7V BD49K47 Db 2.8V BD49K28 Bm 4.6V BD48K46 Ae 2.7V BD48K27 Ef 4.6V BD49K46 Da 2.7V BD49K27 Bk 4.5V BD48K45 Ad 2.6V BD48K26 Ee 4.5V BD49K45 Cy 2.6V BD49K26 Bh 4.4V BD48K44 Ac 2.5V BD48K25 Ed 4.4V BD49K44 Cr 2.5V BD49K25 Bg 4.3V BD48K43 Ab 2.4V BD48K24 Ec 4.3V BD49K43 Cp 2.4V BD49K24 Bf 4.2V BD48K42 Aa 2.3V BD48K23 Eb 4.2V BD49K42 Cn 2.3V BD49K23 標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名 標印 電圧値 機種名 Kb 6.0V BD48L60 Gn 4.1V BD48L41 Np 6.0V BD49L60 Mg 4.1V BD49L41 Ka 5.9V BD48L59 Gm 4.0V BD48L40 Nn 5.9V BD49L59 Mf 4.0V BD49L40 Hy 5.8V BD48L58 Gk 3.9V BD48L39 Nm 5.8V BD49L58 Me 3.9V BD49L39 Hr 5.7V BD48L57 Gh 3.8V BD48L38 Nk 5.7V BD49L57 Md 3.8V BD49L38 Hp 5.6V BD48L56 Gg 3.7V BD48L37 Nh 5.6V BD49L56 Mc 3.7V BD49L37 Hn 5.5V BD48L55 Gf 3.6V BD48L36 Ng 5.5V BD49L55 Mb 3.6V BD49L36 Hm 5.4V BD48L54 Ge 3.5V BD48L35 Nf 5.4V BD49L54 Ma 3.5V BD49L35 Hk 5.3V BD48L53 Gd 3.4V BD48L34 Ne 5.3V BD49L53 Ky 3.4V BD49L34 Hh 5.2V BD48L52 Gc 3.3V BD48L33 Nd 5.2V BD49L52 Kr 3.3V BD49L33 Hg 5.1V BD48L51 Gb 3.2V BD48L32 Nc 5.1V BD49L51 Kp 3.2V BD49L32 Hf 5.0V BD48L50 Ga 3.1V BD48L31 Nb 5.0V BD49L50 Kn 3.1V BD49L31 He 4.9V BD48L49 Fy 3.0V BD48L30 Na 4.9V BD49L49 Km 3.0V BD49L30 Hd 4.8V BD48L48 Fr 2.9V BD48L29 My 4.8V BD49L48 Kk 2.9V BD49L29 Hc 4.7V BD48L47 Fp 2.8V BD48L28 Mr 4.7V BD49L47 Kh 2.8V BD49L28 Hb 4.6V BD48L46 Fn 2.7V BD48L27 Mp 4.6V BD49L46 Kg 2.7V BD49L27 Ha 4.5V BD48L45 Fm 2.6V BD48L26 Mn 4.5V BD49L45 Kf 2.6V BD49L26 Gy 4.4V BD48L44 Fk 2.5V BD48L25 Mm 4.4V BD49L44 Ke 2.5V BD49L25 Gr 4.3V BD48L43 Fh 2.4V BD48L24 Mk 4.3V BD49L43 Kd 2.4V BD49L24 Gp 4.2V BD48L42 Fg 2.3V BD48L23 Mh 4.2V BD49L42 Kc 2.3V BD49L23
●絶対最大定格 (Ta=25°C) 項目 記号 定格 単位 電源電圧 VDD－GND -0.3 ~ +10 V Nch オープンドレイン出力 GND-0.3 ~ +10 出力電圧 CMOS 出力 VOUT GND-0.3 ~ VDD+0.3 V SSOP5 *1 *3 540 許容損失 VSOF5 *2 *3 Pd 210 mW 動作温度 Topr -40 ~ +105 °C 保存周囲温度 Tstg -55 ~ +125 °C *1 Ta=25℃以上で使用する場合は、1℃につき 5.4mW を減じる。 *2 Ta=25℃以上で使用する場合は、1℃につき 2.1mW を減じる。 *3 ローム標準基板(70mm×70mm×1.6mm，ガラスエポキシ基板）実装時。 ●電気的特性 (特に指定のない限り Ta=-40～105°C) 規 格 値 項 目 記 号 条 件 最小 標準 最大 単位 検出電圧 VDET RL=470kΩ, VDD=HÆL *1 VDET (T) ×0.99 VDET (T) VDET (T) ×1.01 V “H”伝達遅延時間 tPLH CL=100pF RＬ=100kΩ *2 Vout=GNDÆ50% - - 100 µs VDET =2.3-3.1V - 0.51 1.53 VDET =3.2-4.2V - 0.56 1.68 VDET =4.3-5.2V - 0.60 1.80 ON 時回路電流 ICC1 V*1DD=VDET-0.2V VDET =5.3-6.0V - 0.66 1.98 µA VDET =2.3-3.1V - 0.75 2.25 VDET =3.2-4.2V - 0.80 2.40 VDET =4.3-5.2V - 0.85 2.55 OFF 時回路電流 ICC2 V*1DD=VDET+2.0V VDET =5.3-6.0V - 0.90 2.70 µA VOL≤0.4V, Ta=25~105°C, RL=470kΩ 0.95 - - 動作範囲電圧 VOPL VOL≤0.4V, Ta=-40~25°C, RL=470kΩ 1.20 - - V VDS=0.5V, VDD=1.5V, VDET =2.3-6.0V 0.4 1.0 - “L”出力電流 (Nch) IOL VDS=0.5V, VDD=2.4V, VDET =2.7-6.0V 2.0 4.0 - mA VDS=0.5V,VDD=4.8V, VDET =2.3-4.2V 0.7 1.4 - VDS=0.5V,VDD=6.0V, VDET =4.3-5.2V 0.9 1.8 - “H”出力電流 (Pch) (BD49xxx Series) IOH VDS=0.5V,VDD=8.0V, VDET =5.3-6.0V 1.1 2.2 - mA 出力リーク電流 (BD48xxx Series) Ileak VDD=VDS=10V *1 - - 0.1 µA 検出電圧温度係数 VDET /∆T Ta=-40°C to 105°C (設計保証） - ±100 ±360 ppm/°C ヒステリシス電圧 ∆VDET VDD=LÆHÆL VDET× 0.03 VDET× 0.05 VDET×0.08 V VDET (T)：設定検出電圧値（2.3V~6.0V、0.1V step） RL：VOUT-電源間のプルアップ抵抗 CL：VOUT-GND 間に接続する容量 設計保証は出荷全数検査を行っていません。 *1 Ta=25℃の保証になります。
●ブロック図 Fig.1 BD48xxx シリーズ Fig.2 BD49xxx シリーズ VOUT VDD GND Vref VOUT VDD GND Vref
●特性データ (特に指定のない限り Ta=25°C) Fig.3 回路電流 0.0 0.5 1.0 1.5 2.0 0 1 2 3 4 5 6 7 8 9 10 VDD SUPPLY VOLTAGE ：VDD[V] CIRCUIT CURRENT ： IDD [μ A] 【BD4842G/FVE】 0 5 10 15 20 0.0 0.5 1.0 1.5 2.0 2.5 DRAIN-SOURCE VOLTAGE ： VDS[V] "L OW " OUT P UT CURRENT ： I OL [m A] 【BD4842G/FVE】 VDD=2.4V VDD=1.2V Fig.4 “L”出力電流 0 5 10 15 20 25 30 35 40 45 0 1 2 3 4 5 6 DRAIN-SOURCE VOLTAGE ： VDS[V]
"HIGH" OUTPUT CURRENT
： IOH
[mA] 【BD4942G/FVE】
VDD=8.0V
VDD=6.0V
VDD=4.8V
Fig.5 “H”出力電流 Fig.6 I/O 特性 0 1 2 3 4 5 6 7 8 9 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 VDD SUPPLY VOLTAGE ：VDD[V] OUTPUT VOLTAGE ： V OUT [V] 【BD4842G/FVE】 Ta=25℃ Ta=25℃ 【BD48x42】 【BD49x42】 【BD48x42】 【BD48x42】 【BD49x42】 【BD49x42】 【BD49x42】
0.0 0.5 1.0 1.5 -40 -20 0 20 40 60 80 100 【BD48x42】 【BD49x42】 Fig.10 OFF 時回路電流 0.0 0.5 1.0 1.5 -40 -20 0 20 40 60 80 100 TEMPERATURE ： Ta[℃]
CIRCUIT CURRENT WHEN OFF
： I DD2 [μ A] 【BD4842G/FVE】 Fig.8 検出電圧 解除電圧 3.0 3.4 3.8 4.2 4.6 5.0 5.4 -40 0 40 80 【BD4842G/FVE】
Low to High（VDET+ΔVDET）
High to Low（VDET）
～ ～ 【BD49x42】 【BD48x42】 【BD49x42】 【BD48x42】 【BD49x42】 【BD48x42】 【BD49x42】 TEMPERATURE : Ta[℃] DETECTION VOL TAGE : V DET [V] Fig.7 動作限界電圧 [V] 0.0 0.2 0.4 0.6 0.8 1.0 0 0.5 1 1.5 2 2.5 SUPPLY VOLTAGE : OUTPUT VOL TAGE : V OUT [V] 【BD48x42】 【 BD4842G/FVE】 【BD49x42】 Fig.9 ON 時回路電流 CIRCUIT CUR RENT WHEN ON : IDD1[ μ A] TEMPERATURE : Ta[℃]
Fig.11 動作限界電圧 0.0 0.5 1.0 1.5 -40 -20 0 20 40 60 80 100 TEMPERATURE ： Ta[℃] MI NI MUM O PERAT ION VOLTAGE ： V OPL [V] 【BD48x42】 【BD4842G/FVE】 【BD49x42】
●アプリケーションヒント 動作説明
オープンドレインタイプ（Fig.12）と CMOS 出力タイプ(Fig.13）共に、検出電圧及び解除電圧をスレッショルド 電圧とし、VDD pin に印加された電圧が各々のスレッショルド電圧に達したとき、VOUT端子電圧は “H”→“L”、 また “L”→“H” に切り換わります。BD48xxx シリーズでは出力形式がオープンドレイン方式であるため プルアップ抵抗をVDDまたは他の電源との間に接続してください。 (この場合の出力（VOUT）H 電圧は VDDもしくは他の電源電圧になります。） Fig.12(BD48xxx タイプ内部ブロック図） Fig.13(BD49xxx タイプ内部ブロック図） 参考データ 出力立ち上がり(tPLH）、立ち下がり(tPHL）特性例 形名 tPLH [μs] tPHL[μs] BD48x45 39.5 87.8 BD49x45 32.4 52.4 VDD=4.3V→5.1V VDD=5.1V→4.3V アプリケーションにより変動しますので実際の動作を十分確認のうえ、御使用ください。 タイミング波形
入力電源電圧VDDをSWEEP UP 及び SWEEP DOWN させたときの入力電圧 VDDと出力電圧VOUTの関係は以下のよう になります。(回路は Fig.12,13 です。）下図の①～⑤について説明します。
①電源投入時、VDDが動作限界電圧（VOPL）を超えtPHL後までの間 出力は不定です。よってtPHLよりVDDの立ち上がりスピードが速い
場合RESET 信号が出ない可能性があります。
②VDDがVOPL以上でリセット解除電圧（VDET+ΔVDET）以下では、 VOUT=L です。 ③リセット解除電圧（VDET+ΔVDET）以上になると、遅延時間 tPLH 遅れてVOUT=H になります。 ④電源立ち下がり時や電源瞬断時においてVDDが検出電圧（VDET） 以下になると遅延時間t 遅れてV =L になります。 Vref R1 R2 VDD GND Q1 VOUT R3 RL Vref R1 R2 R3 Q2 Q1 VDD VOUT GND
V
DD VDET+ΔVDET VDET VOPL 0VV
OUT VOH⑤
●応用回路例 通常の電源検出リセットとしての応用回路例を以下に示します。 BD48xxx シリーズ(出力段がオープンドレイン） とBD49xxx シリーズ(出力段が CMOS タイプ） では出力端子の形式が異なります。 使用方法の一例を次に示します。 ①マイコンの電源VDD2とリセット検出用電源VDD1が 異なる場合: Fig.15 のようにオープンドレイン出力タイプの出力に負 荷抵抗RLをVDD2側につけてお使いください。 ②マイコンの電源とリセット電源が同一（VDD1）の場合: CMOS 出力タイプで Fig.16 のようにお使いください。 もしくは、オープンドレイン出力タイプでRLをVDD1 側に接続してもお使いいただけます。 VOUT端子（マイコンのリセット信号入力端子）にノイ ズ除去用及び出力遅延時間設定用のコンデンサCLを接 続する場合は、VOUT 端子の立ち上がり時、及び立ち下 がり時にVOUT端子の波形がなまりますので、問題がな いか確認のうえ使用してください。 Fig.15 オープンドレイン出力タイプ Fig.16 CMOS 出力タイプ V DD1 BD48xxx VDD2 GND R ST マイコン C L (ノイズ除去用 コンデンサ） R L CL (ノイズ除去用 コンデンサ） VDD1 BD49xxx RST マイコン GND
●使用上の注意点 1 . 絶対最大規格について 本製品におきましては、品質管理には十分注意を払っておりますが、印加電圧及び動作温度範囲などの絶対最大定格を 超えた場合は劣化または破壊に至る可能性があります。いかなる場合においても瞬時たりとも絶対最大定格を超えること がないように設計してください。またショートモードもしくはオープンモードなど、破壊状態を想定できません。 絶対最大定格を超えるような特殊モードが想定される場合、ヒューズなど、物理的な安全対策を施して頂けるよう御検討 お願いします。 2 . GND 電位について GND ピンの電位はいかなる動作状態においても、最低電位になるようにしてください。 また実際に過渡現象を含めGND 以下の電圧になっている端子がないか御確認ください。 3 . 電気的特性について 本仕様に掲載されている電気的特性は、温度、電源電圧、外付けの回路などの条件によって変化する場合がありますので、 過渡特性を含めて十分な確認をお願い致します。 4 . ノイズ除去用バイパスコンデンサについて IC の安定動作のため、電源端子と GND 間には 1μF 以上、出力端子と GND 間には 1000pF 程度のコンデンサを入れるこ とを推奨します。 ただし極端に大きなコンデンサを使用しますと、過渡応答速度が遅くなる恐れも考えられますので、十分な確認をお願 いします。 5 . ピン間ショートと誤装着について 出力ピン－VDD間、出力ピン－GND 間、及び VDD－GND 間はショートを行わないようにしてください。 また、プリント基板に取り付ける際、IC の向きや位置ずれに十分に注意してください。 誤って取り付けた場合、IC が破壊する恐れがあります。 6 . 強電磁界中の動作について 強電磁界中での御使用では、誤動作をする可能性がありますので御注意ください。 7 . 電源ラインのインピーダンスが高い状態で使用する場合、検出時の貫通電流により発振する場合があります。 8 . 電源ラインのインピーダンスが高い場合は、VDD－GND 間(できるだけ端子に近い場所)にコンデンサを接続して ください。 9 . VDDが低下し動作範囲電圧以下になると出力は不定となり、出力がプルアップされているとき、出力はVDDになります。 10. 本 IC は、高インピーダンス設計になっているため、使用条件によっては、基板のよごれなどによる予期せぬリーク経路 に影響を受ける可能性があります。よって、外付け定数に十分注意してください。例えば、出力－GND 間でリークが想定 される場合、プルアップ抵抗値を想定されるリーク経路のインピーダンス の1/10 以下とすることを推奨致します。 11. 外付け定数について プルアップ抵抗値は10kΩ～1MΩの範囲を推奨しておりますが、基板のレイアウトなどにより変化しますので、実動作 を充分ご確認のうえ、ご使用ください。 12. 電源起動時のリセット動作について 電源起動時のリセット出力については、立ち上がり時間に応じて変化致しますので、充分なご確認をお願いします。 13. セット基板での検査について セット基板での検査時に、インピーダンスの低いピンにコンデンサを接続する場合は、IC にストレスがかかる恐れが あるので、1 工程ごとに必ず放電を行ってください。静電気対策として、組立工程にはアースを施し、運搬や保存の際 には十分御注意ください。また、検査工程での治具への接続をする際には必ず電源を OFF にしてから接続し、電源を
