このマニュアルは、Hitachi Virtual Storage Platform（以下、VSP と略します）用
の『Database Validator ユーザガイド』です。このマニュアルでは、Database
Validator の概要について説明しています。Database Validator の詳細および操作手
順については、RAID Manager ユーザガイドをご覧ください。
対象ス ト レージシ ス テ ム
マニ ュ アルの参照 と 適合プ ロ グ ラ ムバージ ョ ン
対象読者
安全にご使用いただ く ために
マニ ュ アルで使用す る単位について
マニ ュ アルで使用す る用語について
マニ ュ アルに掲載 さ れてい る 画面図について
変更履歴6 は じ めに
対象ストレージシステム
このマニュアルでは、次に示すVSP のストレージシステムに対応する製品（プログラムプロダク ト）を対象として記述しています。 VSP • A-65AC-CBX • H-65AC-CBX このマニュアルでは特に断りのない限り、VSP のストレージシステムを単に「ストレージシステ ム」と称することがあります。マニュアルの参照と適合プログラムバージョン
マニュアルを参照されるときは、ご使用の「DKCMAIN」プログラムと同じ梱包内のプログラム プロダクト用CD-ROM に添付されているマニュアルを使用してください。 このマニュアルは、 DKCMAIN プログラムのバージョン「70-03-0X-XX/XX」以降（XX は規定外）に適合していま す。対象読者
このマニュアルは、次の方を対象読者として記述しています。 • 磁気ディスクアレイ装置を使用したシステムを運用管理し、磁気ディスクアレイ装置の保守 について訓練を受けた方 • ストレージシステム装置を使い慣れている方 • UNIX® コンピュータまたは Windows® コンピュータを使い慣れている方 • Web ブラウザを使い慣れている方使用するOS および Web ブラウザの種類については、『Storage Navigator ユーザガイド』をご覧
ください。
安全にご使用いただくために
このマニュアルでは、製品を安全にご使用いただくための注意書きを、次のとおり記載していま す。 注意事項：上記注意表示以外のインストール、設定、操作、運用などに関する注意を示します。 留意事項：解説、補足説明、付加情報などを示します。 注意 データの消失・破壊のおそれや、データの整合性がなくなるおそれがある場合などの注意を示します。 メモ 解説、補足説明、付加情報などを示します。は じ めに 7
マニュアルで使用する単位について
1k（キロ）バイトは 1,024 バイト、1M（メガ）バイトは 1,024 キロバイト、1G（ギガ）バイトは 1,024 メガバイト、1T（テラ）バイトは 1,024 ギガバイトの計算値です。 1 ブロック（Block）は 512 バイトです。マニュアルで使用する用語について
このマニュアルでは、Storage Navigator が動作しているコンピュータを便宜上「Storage
Navigator 動作 PC」と呼びます。また、論理ボリュームは特に断りが無い場合、「ボリューム」 と呼びます。
マニュアルに掲載されている画面図について
このマニュアルに掲載されている画面図の色は、ご利用のディスプレイ上に表示される画面の色 と異なる場合があります。
このマニュアルでは、Windows コンピュータ上の Internet Explorer での画面を掲載しています。
UNIX コンピュータ上でご使用の Storage Navigator の画面は、マニュアルに掲載されている画面
の表示と異なる場合があります。Storage Navigator の画面や基本操作に関する注意事項について は、『Storage Navigator ユーザガイド』を参照してください。
変更履歴
版番号 発行年月 変更内容 初版 2010 年 9 月 新規（適合DKCMAIN プログラムバージョン：「70-01-0X-XX/XX」以降） 第2 版 2011 年 9 月 • 表の脚注を修正（3.1.1） 初版を改訂（適合DKCMAIN プログラムバージョン：「70-03-0X-XX/XX」以降）Database Validator の概要 9
1
1.
Database Validator の概要
Database Validator の概要について説明します。
1.1 概要10 Database Validator の概要
1.1
概要
Hitachi Virtual Storage Platform（VSP）では、保存されたオラクルのデータの妥当性をチェッ
ク・保護するためのプログラムプロダクト、Database Validator を提供します。Database
Validator には、次の 2 つの目的があります。 不正なデータの書き込みを防止する 一般的なストレージシステムにデータが保存される場合、いくつものチャネルを経由するため、途 中でデータの不正が発生する可能性があります。Database Validator は、ホストサーバからオラ クルのデータがVSP のボリューム上に書き込まれる前に、そのデータが不正かどうかをチェック します。データが不正な場合は、書き込みを防止するため、VSP 内のデータの信頼性を高めるこ とができます。 また、不正なデータがボリューム上に書き込まれてしまった場合に要する復旧作業 の時間や費用を節約できるため、ストレージシステム内のデータ管理の効率向上とコストダウンに つながります。 データを保護する オラクルのデータがボリューム上にいったん保存されると、Database Validator は、その後も同 じボリューム上に書き込まれるデータをチェックすることで、既存のデータが誤って更新されたり 削除されたりしないように保護します。 たとえば、オラクルのデータが保存されているボリューム 上に、ほかのアプリケーションで作成されたデータが書き込まれようとすると、エラーとなりま す。 図 1-1 : Database Validator の概要
Database Validator の操作の前に 11
2
2.
Database Validator の操作の前に
Database Validator を操作する前に知っておきたい構成要素について説明していま す。
2.1 Database Validator の構成要素12 Database Validator の操作の前に
2.1
Database Validator の構成要素

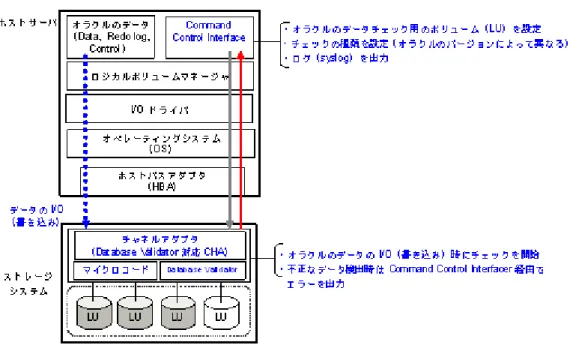

Database Validator を使用してオラクルのデータをチェックするための構成要素を、次の図に示 します。要素の要件（製品名やバージョン等）については、「3. Database Validator の操作の準備」 を参照してください。 オラクルのデータのチェック対象ボリューム（LU）と、チェックの種類（オラクルのバージョンによって異なります）は、RAID Manager から設定します。チェックの対象となるのは、RAW ボ
