旭硝子のリグラスカタログ

(1)

ハーモニック

ウッド柾目

和室の紙障子を

和紙風ガラス入りまどまどに。

メンテナンスを簡単にしながら、

和の趣きにフィットします。

和室に、洋室に、多彩なインテリアとの絶妙なコンビネーションを発揮するハーモニックウッドなら、

落ち着いた室内を演出できます。

プレミアムホワイト

上質なマット系シートを採用したプレミアムホワイト。

お部屋の新鮮なアクセントになり、

モダンなお部屋にまとめられます。

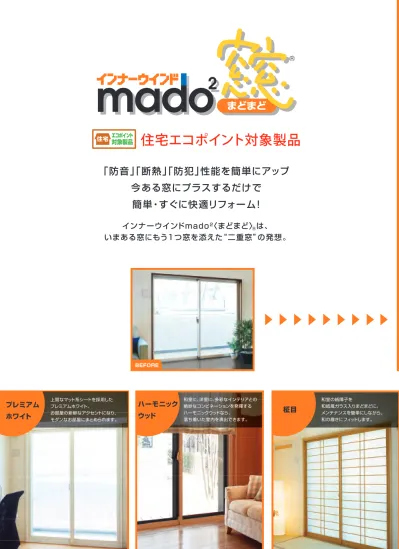

インナーウインドmado

²

〈まどまど〉

_®

は、

いまある窓にもう1つ窓を添えた二重窓の発想。

「防音」「断熱」「防犯」性能を簡単にアップ今ある窓にプラスするだけで

簡単・すぐに快適リフォーム！

BEFORE

住宅エコポイント対象製品

18

(2)

ヨーロピアンオーク プレミアムホワイト

ハーモニックウッド 柾目

現在の窓

内側にもうひとつ

〈まどまど〉

インナーウインドmado²〈まどまど〉®

は窓の二重化によって防音・断熱・防犯などの窓辺の機能性を高めると同時に、意匠性にもこだわっています。

従来の〈ハーモニックウッド〉、〈柾目〉

に、〈ヨーロピアンオーク〉、〈プレミアムホワイト〉の新色を加え、4色を取り揃えました。全色シートラッピング貼りの高級感溢れる仕様で、耐候性に優れたものやまどまどだけの木目調などバリエーション豊富に取り揃え、皆様のライフスタイルやインテリアとのコーディネーションに多彩にお応えします。

まどまどの障子框は、従来品に比べ約10mm も細いデザイン。お部屋のイメージを壊さずに二重窓の高性能を得られます。

新色追加！

選べる４ ^色

スリムなフレームで、

どの部屋にも合う！

考え抜かれたデザイン

new new

見付アルミスチール PVC樹脂

AFTER ヨーロピアンオーク

19

(3)

室内

暖房熱太陽

エネルギー室外 ^従_来

のサッシ mado2

遮熱・断熱

窓から逃げだす熱エネルギーは、

環境や住まいの快適化、経済にとっても大問題。

アルミと樹脂の複合断熱構造

耐久性と断熱性、そしてインテリア性を追求した、

アルミと樹脂の複合サッシです。

基本構造をアルミ素材にすることで、

耐久性に優れ、限りなくスリムなサッシを実現。

室内側は、熱を伝えにくい

PVC樹脂製のカバーを採用することにより、

優れた断熱性能を発揮します。

インナーウインドmado

²

〈まどまど〉〉〉ならいまある窓との間にできる空気層がより効果的な断熱性能を発揮。

_®

冬の寒さを寄せつけず室内の暖かさを逃がしません。

断熱効果は従来のサッシとの二重窓で約 3 倍にアップします。またエコガラスなら断熱性能に加え優れた遮熱性能で夏の暑さ、西日対策にも効果的です。

mado² 従来の

サッシ

特殊金属膜

ガラス

スぺーサー吸湿材封着材

ガラス

中空層中空層

スぺーサー吸湿材封着材

エコガラス

（3ミリ＋中空層6ミリ＋

金属膜付きガラス3ミリ）

ペヤグラス

（3ミリ＋中空層6ミリ

＋3ミリ）

詳しくはP.32へ

H-5^等級

断熱性能

約 3倍 ^にアップ ^※ 最先端のガラステクノロジーで驚きの断熱性を実現。

（室外側）アルミ既存木額縁

既存アルミサッシオプション額縁（小）

（室内側）PVC樹脂

（室外側）アルミ既

既既存木額縁既存アルミ

既存アルミミサッシオプション額縁（小）

（室内側）PVC樹脂 インナーウインドmado²〈まどまど〉®

※断熱性能はガラス構成によって異なります。

きわめてうるさい

うるさい

日常生活で望ましい範囲

静か

20

(4)

外の騒音を入れない

室内の音を出さない騒音音音

8 80 0 0 0 ^dB ^dB ^B ^B

7 70 0 ^dB ^B ^B 40 4 4 4 40 0 4 4 4 ^dB ^d ^dB 30

3 3 30 0 0 ^dB ^d ^dB ^d ^dB

従来のサッシ mado2

防犯・防災

防音

※左図内数値は試験測定値で、保証値ではありません。

お宅はいかがですか？

気密性に優れたインナーウインドmado

²

〈まどまど〉

_®

なら、交通騒音（80dB）や工事現場（90dB）などの音もそれぞれ約40dBや約50dBまで騒音低減。外に漏らしたくない、ピアノ音やペットの鳴き声にも効果的です。

防犯や防災に不安はありませんか？

泥棒がいやがるガラスがあります。

インナーウインドmado

²

〈まどまど〉

_®

なら、2枚の板ガラスの間に特殊フィルムを挟み破りにくくした合わせガラスもお選び頂けます。また、クレセント錠と補助ロックのダブル構造で、防犯性をアップしています。

合わせガラスやペヤグラスを採用したインナーウインド m a d o²〈まどまど〉®は従来のサッシとの二重窓で約 4 0 d B の騒音をカットします。一般的に住まいの騒音許容レベルは3 5 〜 4 5 d B 程度。8 0 d B 前後の交通騒音でもインナーウインドm a d o²〈まどまど〉^®の窓辺は充分な防音効果を発揮します。

サッシ

特殊フィルム

ガラスガラス

中空層スぺーサー吸湿材封着材

合わせガラス

（3ミリ＋特殊フィルム 0.8〜2.3ミリ＋3ミリ）

ペヤグラス

（3ミリ＋中空層6ミリ

＋3ミリ）

住まい全体のセキュリティ環境の中で、ウイークポイントは窓です。そして、侵入犯にとって「時間をかけない」「音をださない」「見られずにガラスに穴をあける」ことができる簡単な窓が狙い目なのです。だから、破るのに時間がかかる窓ほど防犯対策には有効になります。インナーウインド mado²〈まどまど〉®は2枚の板ガラスの間に特殊フィルム（PVB：ポリビニルブチラール)を挟んだ合わせガラスなどを採用して、防犯効果に貢献する信頼の窓を提案しています。

サッシ

合わせガラス 防犯レベルⅠ

（3ミリ＋特殊フィルム 0.8ミリ＋3ミリ）

合わせガラス 防犯レベルⅡ

合わせガラス 防犯レベルⅢ

詳しくはP.32へ 特殊フィルム

ガラス

特殊フィルム

ガラス

特殊フィルム

ガラス

防犯グレード最高レベルⅢ 「まさか」の防犯対策、「もしも」の災害対策に旭硝子の確かな技術で安心。

二重窓というシンプルなシステムで効果的に騒音をコントロール。

※

※防犯グレードはガラス構成によって異なります。

T-4等級

遮音性能

約 40dB ^カット

騒音レベル

dB（A）音の種類・場所

30

dB

40

dB

50

^dB

60

^dB

70

^dB

80

^dB

90

^dB

きわきわめてめてうるうるさいさいきわめてうるさいきわめてうるさい工事現場

街頭騒音・交差点走行中の車内デパートの中静かなオフィス静かな公園郊外深夜

うるうるさいさいうるさいうるさい

日常生活で望ましい範囲日常生活で望ましい範囲日常生活で望ましい範囲

静か静か静か

一般サッシ ま

どまど︿ T ｰ 4﹀

21

(5)

安全

最先端のガラステクノロジーと

先進するサッシ開発力が創る安心の窓。

旭硝子では、進化しつづける技術開発力をもって住まいの快適化をご提案します。インナーウインド mado

²

〈まどまど〉

_®

は、住まいを快適化するリフォームの中心としてより高度なニーズにお応えできます。

インテリア

インナーウインドmado ² 〈まどまど〉 ® は

機能性を高めると同時に、意匠性にもこだわっています。

従来の〈ハーモニックウッド〉、〈柾目〉に、〈ヨーロピアンオーク〉、〈プレミアムホワイト〉の新色を加え、4 色を取り揃えました。全色シートラッピング貼りの高級感溢れる仕様で、多彩なニーズにお応えします。

室外側はアルミを見せる構造で耐久性にも優れています。

new

ヨーロピアン

オーク

プレミアムホワイト

ハーモニックウッド

柾目

詳しくはP.24へ 外れ止め

障子外し対策のための外れ止めを設置しています。

詳しくはP.25へ あおり止め

内開き窓を開けておく主な目的は換気です。そこでチョットした換気に便利なあおり止め機構を装備しました。

補助ロック

防犯対策を考慮して内開き窓にも補助ロックを採用しています。引違い窓と同じ鎌錠方式の補助ロックです。

隙間カバー兼ダレ止め

スムーズな障子の開閉操作をサポートします。

クレセント/補助ロック

デザイン性と防犯性を兼ね備えたロック付きクレセントを標準装備しています。

戸車

テラス窓タイプには大型戸車を採用することにより、開閉性・操作性を格段にアップしました。

新色プレミアムホワイトは、シートラッピングを施し、従来のホワイトに比べ意匠性に加え耐候性もアップしました。

new

※取付けられない窓についてはP.36をご参照ください。

22

(6)

PVC樹脂額縁ジョイナー

インナーウインドmado ² 〈まどまど〉 _® は、豊富なオプションで様々なご要望にお応えできます。

オプション

インナーウインドm a d o

²

〈まどまど〉

®

とのデザインタッチを合わせ、質感をを追求したアートな組子です。アルミ芯入りでたわみや変形がほとんどなく、専用の組子枠でサッシと一体化します。合わせガラス、

ペヤガラスとも取り付けが可能です。

窓枠・窓台の奥行き寸法が短いケースや、既存サッシのクレセントがインナーウインドmado

²

〈まどまど〉

_®

に当たるケースに使用します。額縁（小）は2 5 m m 、額縁（大）は 5 1 m m 、室内側へふかすことができます。インナーウインドm a d o

²

〈まどまど〉

_®

にデザインをコーディネートできる美しい額縁です。

掃き出し下額縁

床が畳やフローリングの場合は、掃き出し下額縁を用意しています。

荒間障子

横繁障子

額縁組子

引違い窓・フィックス窓・内開き窓との段窓ができるアルミ芯材入りの無目部材です。窓と同意匠のＰＶＣカバーでデザインをコーディネートできます。

段窓無目

無目カバー段窓無目

無目カバー 詳しくはP.31へ

引違い窓・フィックス窓・内開き窓との連窓ができるアルミ芯材入り方立部材です。窓と同意匠の P V Cカバーでデザインをコーディネートできます。

連窓方立

方立カバー連窓方立

３ミリガラス＋中空層１２ミリ＋３ミリガラスなど、総厚１８ミリの複層ガラスにはペヤグラス枠を使用します。障子枠と同色のペヤグラス枠を用意しています。ペヤグラス枠が必要なガラスには、標準で設定されています。

ペヤグラス枠

ペヤグラス枠（PVC樹脂）

グレージングチャンネル注：ペヤグラス枠外装色もその樹脂色となります。

23

(7)

アルミとPVC樹脂の複合構造を基本に、寸法に応じてスチールで補強する余裕のスペックです。見付幅は窓タイプで 2 6 m m 、テラスタイプでも 36mmと防音効果などを損なうことなく、可能な限りスリム化しました。

室外側はアルミ面を見せる構造です。

下枠はPVC枠に堅牢なアルミレールを嵌合させ、

耐久性も十分に備えています。

テラス用戸車は障子1枚当たりの耐荷重が85kg の本格タイプ。新開発の下枠とのマッチングで開閉はスムーズです

クレセントはデザインポイントであり、同時に防犯性も求められます。

そこで、デザイン性と防犯性を兼ね備えたロック付きクレセントを標準装備。

鎌錠式の補助ロックと合わせて十分な効果を発揮することができます。

縦枠は取り付けネジが見えない構造になっています。

引手框は引手一体型とし、スリムなスタイルを損なうことのない工夫です。

ガラスを入れる溝幅は14.4mm。

厚さ12mmまでのガラスはそのままスッキリと納まります。

総厚18mmのペヤグラスは専用のペヤグラス枠を用意しました。

障子框の構成

引手框ガラス溝幅

障子外し対策のための外れ止めを設置しています。

環境への対応外れ止め

縦枠

クレセント/補助ロック

下枠の構成

仕様障子枠（上枠、縦枠）

クレセント補助ロック戸車

：アルミ＋PVC樹脂複合構造

：PVC樹脂

：主部材＝ナイロン樹脂

：ステンレス/ポリアセタール樹脂枠（下枠）

外れ止め

PVC樹脂アルミレール

見付アルミスチール PVC樹脂

クレセント/クレセント受け

補助ロック/補助ロック受け引手框縦枠アタッチメントインナーウインド《mado²/まどまど》はアルミ、

PVC樹脂、ガラスの分別回収が可能でリサイクルに対応しています。資源循環型社会に適合する製品として ∞

P V Cマークが表示されています。

縦枠

引違い窓

ペヤグラス枠(PVC樹脂) グレージングチャンネル３ミリガラス＋中空層１２ミリ＋３ミリガラスなど、

総厚１８ミリの複層ガラスにはペヤグラス枠を使用します。

障子枠と同色のペヤグラス枠を用意しています。

ペヤグラス枠が必要なガラスには、標準で設定されています。

ペヤグラス枠について

注：ペヤグラス枠外装色もその樹脂色となります。

インナーウインド《mado ² /まどまど》は、最先端のガラステクノロジーと--- 先進するサッシ開発力が創る時代の窓

「インナーウインド」は、旭硝子が誇るロングセラー商品のひとつです。

二重窓という発想と進化しつづける技術開発力は、

新シリーズの《mado²/まどまど》に結実しています。

そして、ますます快適化する住まい。

今日その住まいの快適化を担うリフォームの中心テーマのひとつが窓です。

《防音》や《断熱》《防犯》など、より高度なニーズが窓辺に集中しはじめています。

24

(8)

取付け・取外し・調整が簡単な旗丁番を採用した使いやすい内開き窓です。

旗丁番ハンドルは金属製のカムラッチハンドルです。

まどまどホワイトにはシルバー色、ハーモニックウッド・柾目にはブロンズ色を用意しました。

ラッチ先端にはラッチガードを装備しています。

カムラッチハンドル

内開き窓を開けておく主な目的は換気です。

そこでチョットした換気に便利なあおり止め機構を装備しました。

あおり止め

アルミとPVCの複合構造を採用しました。

枠取付面からガラス面までが59ミリのスリムなデザインです。

枠・框の構成枠の隙間が見えない組立て方法を採用しまし

た。

外枠組立て構造

スムーズな障子の開閉操作をサポートします。

隙間カバー兼ダレ止め

防犯対策を考慮して内開き窓にも補助ロックを採用しています。引違い窓と同じ鎌錠方式の補助ロックです。

補助ロック

ガラス

スぺーサー吸湿材中空層

シール材特殊金属膜 合わせガラス

複層ガラス ガラス特殊フィルム

ガラス中空層

スぺーサー吸湿材シール材

Low-Eペヤグラス ペヤグラス

ガラスは暮らしの快適化計画に合わせて「防音性能」

「断熱性能」「防犯性能」を高める機能ガラスを用意し、

きめ細かくお応えします。

ガラスを入れる溝幅は14.4mm。

厚さ12mmまでのガラスはそのままスッキリと納まります。

総厚18mmのペヤグラスは専用のペヤグラス枠を用意しました。

ガラス溝幅とガラス

インナーウインド《mado²/まどまど》はアルミ、PVC樹脂、ガラスの分別回収が可能でリサイクルに対応しています。資源循環型社会に適合する製品として∞PVC

マークが表示されています。

環境への対応

59ミリ

アルミ

アルミ PVC樹脂

PVC樹脂

内開き窓

仕様障子枠（上枠、下枠）

枠（縦枠）

ハンドル補助ロック丁番あおり止め

：PVC樹脂

：主部材＝亜鉛ダイキャスト

：主部材＝ナイロン樹脂

：主部材＝ＳＰＣＣ

：主部材＝ステンレス

25

(9)

上框補助部品

（特許出願中）

スポンジアルミ

木額縁

引違い窓 2枚引き（H2）製品基本図 58ページ

分類

組子付き

一般合わせ

一般ペヤやわらぎペヤやわらぎ合わせ

組子なし 3000×2300 2100×2500 2700×2300

2700×2100 2400×1900 2400×1900 1900×2300

窓種 ^H2

2枚引き

■製作最小寸法表（W×H）

分類

組子付き荒間障子横繁障子

組子なし 432×325

700×492 700×399

窓種 ^H2

2枚引き

■たて横比の制限表

窓タイプ

（H：1400以下）

テラスタイプ

（H：1401以上）

2.9：1 まで 3.4：1 まで

5.0：1 まで 4.5：1 まで

5.0：1 以上 4.5：1 以上窓の高さ ^通常品で_製作可 ^{上框補助部品}_{付きで製作可} 製作不可

■たて横比の計算式と計算例

H2 Ｈ÷Ｗ×2

W＝750 Ｈ＝1300（窓タイプ）の場合、

1300÷750×2＝3.5になり、

上框補助部品が必要です。

W＝900 Ｈ＝1500（テラスタイプ）の場合、

1500÷900×2＝3.3になり、

通常品で製作可能です。

窓種計算式計算例

■2枚引き窓製作範囲表：たて横比の制限にかかることがあります。−：製作不可

サイズ区分

H=2481まで H=2428まで 325〜 600

601〜 800 801〜1000 1001〜1200 1201〜1400 1401〜1600 1601〜1900 1901〜2100 2101〜2300 2301〜2500

H W

大型テラスタイプテラスタイプ

窓タイプ

引違い窓において障子がたてに細長いと、障子開閉時に障子がレールから外れることがあり危険です。

そのため、たて横比が一定の範囲のものは、

上框補助部品（オプション）を装着することにより製作可能となります。

※特許出願中

■クレセント

クレセント本体上2ミリ、下2ミリクレセント受け左4ミリ、右2ミリ

■補助ロック

補助ロック本体上8ミリ、下8ミリ、

前1.5ミリ補助ロック受け左4ミリ、右2ミリ

■障子の建付調整（戸車）

窓タイプ上3.5ミリ、

テラスタイプ上5ミリ

※上框補助部品を付けた場合、障子の開閉が重くなる場合があります。

※上框補助部品は、たて横比の制限を超えている障子にのみ取付けます。

※調整方法詳細については78ページをご覧ください。

框見付26mm 框見込25.5mm

36

25.5 25.5

26

47

36

約18mm 窓タイプテラスタイプ大型テラスタイプ

●クレセント取リ付け位置は既存サツシの取リ付け位置に合わせてお取り付け下さい。ただし、最小高さは206mmです。

※クレセント位置の指定がない場合は、《mado²まどまど》のクレセント位置は下記寸法で製作します。

組子付きの場合のクレセント位置は、所定位置となります。

30ページまどまど高さ（H）

325〜572 573〜1960 1961〜2500

クレセント高さ 206 Ｈ/2-80

900 クレセント

窓タイプ約27.5mm 引残り

テラスタイプ約32.5mm 外サッシ･まどまど中心線

窓種

H2 ２枚引き ○ ○ ○ ○ ○

組子 ^上框補_助部品額縁方立無目

or or

額縁・方立・無目は組み合わせての使用はできません。いずれか１つのみ使用できます。

■オプション使用可否表

■製作最大寸法表（W×H）

【引違い窓の調整】【クレセント取リ付け位置】

【たて横比の制限と上框補助部品（オプション）

^※

】

（クレセント中心）

クレセント高さ

※外サッシのクレセントがまどまどに当たる場合は、

フラットオープンをご検討ください。

432 700〜 ⁷⁰¹

1000〜 ¹⁰⁰¹ 1300〜 ¹³⁰¹

1500〜 ¹⁵⁰¹ 1700〜 ¹⁷⁰¹

1900〜 ¹⁹⁰¹ 2100〜 ²¹⁰¹

2400〜 ²⁴⁰¹ 2700〜 ²⁷⁰¹

3000〜

−

− − −

外サッシ

まどまど

框の断面例（内召し合わせ框）

最大寸法は使用するガラスによって、上表より小さくなることがあります。

詳細は価格表の各ページで確認してください。

内召合せ框は下枠立上り面から室内側へ約18mm出っ張ります。

テラスタイプ大型テラスタイプ

26

(10)

引違い窓 2枚引きフラットオープン（Ｓ2）

たて横比の説明 26ページ

引違い窓 3枚引き（Ｈ3、Ａ3、Ｂ3）

A3タイプは、《mado²/まどまど》障子位置にご注意ください。

●3枚引き窓（H3・A3・B3）は、SW1・SW2・SW3の各寸法を外サッシの寸法に合わせてご指定できます。

Ｈ3バイパス/両引タイプで、SW2がSW1・

SW3より小さい場合は、引き残りが大きくなり、

既存外窓のクレセント操作ができなくなることがあります。

SW2をSW1・SW3より、

窓タイプで29ミリ以上、

テラスタイプで39ミリ以上大きくしますと引き残りが出ません。

B3タイプは、《mado²/まどまど》障子位置にご注意ください。

●通常の２枚引きの場合

●フラットオープンの場合

異寸法障子クレセント

窓タイプ約20mm テラスタイプ約25mm 引残り

フィックス

配置例2

SW1 SW2 SW3

配置例1 配置例配置例

フィックス

SW1 SW2 SW3

フィックス

SW1 SW2 SW3

フィックス

SW2 SW3 SW1

窓タイプ約27.5mm テラスタイプ約32.5mm クレセント

引残り

窓種

S2 フラットオープン × ○ ○ ○ ○

or or

窓種

○

× ○ ○ ○

or or

分類

3000×2300 2100×2500 製作不可

窓種 ^S2

フラットオープン

分類

448×325 製作不可

窓種 ^S2

フラットオープン

S2 外Ｈ÷（Ｗ÷2ー7.5）

内Ｈ÷（Ｗ÷2ー7.5）

外障子・内障子のそれぞれについて計算します。

W＝700 Ｈ＝1050（窓タイプ）の場合、

外障子は、1050÷（700÷2ー7.5）＝3.1になり、

内障子は、1050÷（700÷2＋7.5）＝2.9になり、

フラットオープンタイプとは、外サッシのクレセントが回転しやすいようにまどまど外障子の引き残りを小さくしたタイプです。

外障子の幅寸法が内障子より15 ミリ小さくなり、まどまど中心線が左に7.5ミリ偏芯します。

※上図は偏芯の状態をわかりやすくするためのイメージ図です。実際の比率を表わしているものではありません。

外サッシ･まどまど中心線

外サッシ中心線

まどまど中心線左へ7.5mm偏芯

まどまどの障子はすべて可動しますので、外サッシのフィックスにも手が届きます。

フィックス

引き残り引き残りの大きさにご注意ください。

組子なし組子付き

クレセントが框に当たってしまう！

クレセントが框に当たらない！

外サッシ

外サッシまどまど

まどまど

外サッシ

まどまど

外サッシ

まどまど

外サッシ

外サッシまどまど

まどまど

H3 バイパス / 両引タイプ A3 連窓右フィックスタイプ B3 連窓左フィックスタイプ

製品基本図 59ページ

H=2481まで 325〜 600

601〜 800 801〜1000 1001〜1200 1201〜1400 1401〜1600 1601〜1900 1901〜2100 2101〜2300 2301〜2500

■3枚引き窓製作範囲表 H W サイズ区分

窓タイプ

−

：たて横比の制限にかかることがあります。−：製作不可

分類組子なし組子付き窓種

分類組子なし組子付き窓種最大寸法は使用

するガラスによって右表より小さくなることがあります。

H3 A3 B3

Ｈ÷SW1 Ｈ÷SW2 Ｈ÷SW3

SW1・SW2・SW3のそれぞれについて計算します。

SW1（2,3）＝270 H＝1380（窓タイプ）の場合、

1380÷270＝5.1になり、製作できません。

SW1（2,3）＝450 H＝2000（テラスタイプ）の場合、

2000÷450＝4.4になり、上框補助部品が必要です。

3600×2481 3300×2500 製作不可 H3・A3・B3

3枚引き

1300×325 製作不可 H3・A3・B3

3枚引き

1300 1500〜 1501

1700〜 1701 1900〜

1901 2100〜 2101

2400〜 2401 2700〜 2701

3000〜 3001 3300〜 3301

3600〜

たて横比の説明 26ページ最大寸法は使用するガラスによって、上表よ

り小さくなることがあります。

3枚引きＨ3、Ａ3、Ｂ3

27

(11)

引違い窓 4枚引き（H4）

たて横比の説明 26ページ

フィックス窓（FX）

分類組子なし組子付き荒間障子

横繁障子

1500×325 1500×492 1500×399

窓種 ^H4

4枚引き

分類

組子付き

一般合わせ

組子なし 4000×2500 4000×2300

4000×2100 4000×1900 4000×1900 3600×2300

窓種 ^H4

4枚引き

H4 Ｈ÷Ｗ×4

W＝1750 Ｈ＝1350（窓タイプ）の場合、

1350÷1750×4＝3.1になり、

W＝2600 Ｈ＝2200（テラスタイプ）の場合、

2200÷2600×4＝3.4になり、

最大寸法は使用するガラスによって上表より小さくなることがあります。詳細は価格表の各ページで確認してください。

分類

組子付き

一般合わせ

組子なし 1900×1000 1000×1900 700×2100 1900×1000 1000×1900 700×2100 1700×1000 1000×1900

窓種 ^FX

フィックス

分類

組子付き荒間障子横繁障子

組子なし 155×155

300×340 300×340

窓種 ^FX

フィックスサイズ区分

325〜 600 601〜 800 801〜1000 1001〜1200 1201〜1400 1401〜1600 1601〜1900 1901〜2100 2101〜2300 2301〜2500

■4枚引き窓製作範囲表 H W

窓タイプ

：たて横比の制限にかかることがあります。−：製作不可

−：製作不可

−

■フィックス窓製作範囲表

サイズ区分

窓タイプ

テラスタイプ

155〜 600 601〜 800 801〜1000 1001〜1200 1201〜1400 1401〜1600 1601〜1900 1901〜2100

H W

155 293

294 400

401 700

701 1000

1001 1300

1301 1500

1501 1700

1701 1900

−

− −

−

− −

−

製品基本図 62ページ

製品基本図 64ページ

1500 1900 ^〜

1901 2100 ^〜

2101 2400 ^〜

2701 3000 ^〜 2401 2700 ^〜

3001 3300 ^〜

3301 3600 ^〜

3601 4000 ^〜 BEFORE

AFTER

〜〜〜〜〜〜〜〜

窓種

H4 4枚引き ○ ○ ○ ○ ○

or or

窓種

FX フィックス窓 ○ × ○ ○ ○

or or

●室外からの外され防止対策のため、縦框上部にフィックスロックを装備しました。

●フィックス窓の障子は障子の取外しができるよう把手を装備しています。把手の取付け位置は窓サイズにより異なります。

つまみ

横シングル

たてハンドル

横ダブル H

155

〜 600

601

〜 1000

1001

〜

W 155〜293 294〜700 701〜

W/4 W/4

W

H/3 H

■姿図・把手の取り付け位置

(12)

内開き窓（UR/UL）

【内開き窓の調整】

■ハンドル位置

●内観右丁番を右勝手（ＵＲ）、

内観左丁番を左勝手（ＵＬ）

とします。

■最大寸法表障子の重量制限のため、ガラス構成が、3ミリ＋4ミリと 4ミリ＋4ミリの場合は、最大寸法が小さくなります。

■最小寸法表

最大寸法（Ｗ×Ｈ）

800×1580 750×1580 または 800×1480 合わせガラス 3ミリ＋膜＋3ミリ

ペヤグラス 3ミリ＋空＋3ミリ

670×1580 または 800×1320

最小寸法（Ｗ×Ｈ）

300×530 すべてのガラス

ガラス構成ガラス構成

ペヤグラス 4ミリ＋空＋4ミリペヤグラス 3ミリ＋空＋4ミリ

サイズ区分

窓タイプ

530〜 600 601〜 800 801〜1000 1001〜1200 1201〜1400 1401〜1580 H W

指定なき場合は、下からＨ/2の位置に取り付けます。

指定する場合は、下からH/2〜H/2−50mmの範囲で指定できます。（ただし、

最小寸法＝265mm）これ以外は気密性能が確保できないので指定できません。

■障子の建付調整（丁番）

上下方向上2.5ミリ、下2.5ミリ左右方向左3ミリ

出入り方向前1.5ミリ、後1.5ミリ

さらに丁番スペーサーによる調整もできます。■補助ロック

補助ロック本体左3ミリ、右3ミリ補助ロック受け上3ミリ、下3ミリ

■ハンドル

ハンドル本体左3ミリ、右3ミリ出入り調整（スペーサー）前1ミリハンドル受け上3ミリ、下3ミリ窓種

UR・UL 内開き × × × ○ ○

組子 ^上框補_助部品額縁方立無目 or

・方立・無目は組み合わせての使用はできません。いずれか１つのみ使用できます。

・内開き窓の丁番を方立側にすることはできません。

1320 1480 670 750

※1の最大サイズ

※2の最大サイズ

※1

※2

300〜400 401〜600 601〜800 UR UL

■製作範囲表

カラーバリエーション

引違い窓

内開き窓

暮らしの真ん中で新鮮なアクセントを放射するプレミアムホワイトは、モダンなリビングルームに馴染みます。

木目シート張りのダークブラウン色。

落ち着きのある重厚感のある部屋によく似合います。

■プレミアムホワイト

落着いた室内を演出するハーモニックウッドは、和室に洋室に、多彩なインテリアグッズとの絶妙のコンビネーションを発揮。

■ハーモニックウッド

■ヨーロピアンオーク

ハーモニックウッド

（PVC・シートラッピング）

ヨーロピアンオーク

ヨーロピアンオークハーモニック

ウッド

和の趣きやシックに格調ある雰囲気、静寂にして凛とした佇まいをお望みなら柾目。安らぎとシャープな気配を秘めています。

■柾目

柾目

ステンカラー柾目

（アルミ）

プレミアムホワイト

ホワイトステンカラー

（アルミ）

ステンカラー

（アルミ）

ステンカラー

（アルミ）

内装色外装色クレセント

内装色外装色クレセント内装色外装色クレセント内装色外装色クレセント

暮らしの真ん中で新鮮なアクセントを放射するプレミアムホワイトは、モダンなリビングルームに馴染みます。

木目シート張りのダークブラウン色。

落ち着きのある重厚感のある部屋によく似合います。

■プレミアムホワイト

落着いた室内を演出するハーモニックウッドは、和室に洋室に、多彩なインテリアグッズとの絶妙のコンビネーションを発揮。

■ハーモニックウッド

■ヨーロピアンオーク

ハーモニックウッド

ヨーロピアンオーク

和の趣きやシックに格調ある雰囲気、静寂にして凛とした佇まいをお望みなら柾目。安らぎとシャープな気配を秘めています。

■柾目

柾目

ステンカラー

（アルミ）

プレミアムホワイト

（PVC・シートラッピング）シルバーステンカラー

（アルミ）

ステンカラー

（アルミ）

ステンカラー

（アルミ）

内装色外装色

内装色外装色ハンドル内装色外装色ハンドル内装色外装色

ブロンズハンドル

ブロンズ

ハンドル

ブロンズ

(13)

インナーウインド《mado²/まどまど》とのデザインタッチを合わせ、質感をを追求したアートな組子です。アルミ芯入りでたわみや変形がほとんどなく、専用の組子枠でサッシと一体化します。

やわらぎ合わせガラスや、やわらぎペヤグラスと組み合わせた障子は、まさにイージーメンテナンス、桟の汚れは水拭きでＯＫ、

毎年末の障子の張替えも不要です。

タイプは伝統的な荒間障子とモダンな横繁障子の2種、お部屋に合わせてお選びください。

窓枠・窓台の奥行き寸法が短いケースや、既存サッシのクレセントがインナーウインド《mado²/まどまど》に当たるケースに使用します。

額縁（小）は25mm、

額縁（大）は51mm、

室内側へふかすことができます。インナーウインド

《mado²/まどまど》にデザインをコーディネートできる美しい額縁です。

床が畳やフローリングの場合は、掃き出し下額縁を用意しています。

額縁

OPTION

■掃き出し下額縁額縁の効果的な使い方

(1)空気層をできるだけ大きくすることにより、より遮音性を高める。

(2)外窓との間隔を広くすることにより、外窓のクレセント開閉などの使い勝手を良くする。

※使用方法は35ページをご参照ください。

※詳細図は65ページをご参照ください。

※テラスタイプで額縁（小）、（大）を使う場合は、額縁の補強が必要です。詳細図は34ページをご参照ください。

※オプション連窓方立・段窓無目との併用はできません。

PVC樹脂

額縁ジョイナー

アルミ PVC樹脂

組子

■組子のたてコマ数とクレセント位置

■製作最小寸法表（W×H）〈組子付きの場合〉

分類荒間障子横繁障子

700×492 700×399

窓種 ^H2

2枚引き

1500×492 1500×399

H4 4枚引き

300×340 FX フィックス

■製作最大寸法表（W×H）〈組子付きの場合〉

分類

荒間障子横繁障子

一般合わせ

LS73 LG73 LC73 LR73 LS76 LG76 LS78 LG78 LS77 LG77 PA10 PB10

PY10

2700×2300

2700×2100 2400×1900 2400×1900 1900×2300

4000×2300

4000×2100 4000×1900 4000×1900 3600×2300

1700×1000 1000×1900 1900×1000 1000×1900 700×2100

窓種 ^H2

2枚引き

H4 4枚引き

FX フィックス

※2枚引きフラットオープン（Ｓ2）、3枚引き（H3・A3・B3）、内開き窓（UR・UL）の組子付きはできません。

組子付きは、上記ガラス記号のガラスのみ製作できます。

たてコマ数の（）内は、クレセントが付くコマを下からのコマ数で示します。

クレセントはそのコマの中心に付きます。

クレセント位置の指定はできません。

※まどまど本体製作後の組子の後付けはできませんので、組子をご要望の場合はまどまど本体発注時にご指定ください。

※まどまど本体製作後の額縁の後付けはできませんので、

額縁をご要望の場合はまどまど本体発注時にご指定ください。（額縁付きの場合、まどまど本体製作寸法は額縁の厚さ分小さくなるため）

額縁（小）額縁（大）

■組子の横コマ数（荒間障子）

2枚引き窓（H2）

4枚引き窓（H4）

窓タイプ（H:1400以下）

テラスタイプ（H:1401以上）

横コマ数（障子1枚当たり）

1500〜1900 1500〜1870

2

1901〜2600 1871〜2665

3

2601〜3400 2666〜3465

4

3401〜4000 3466〜4000

5 まどまど幅

（mm）

まどまど幅

（mm）

窓タイプ（H:1400以下）

テラスタイプ（H:1401以上）

横コマ数（障子1枚当たり）

掃き出し下額縁

■窓木額縁＋額縁（オプション）＋《まどまど》の納まり

荒間障子横繁障子

2枚引の場合（図は横コマ数4、たてコマ数4）

・１コマの幅：約200ミリ以内１コマの高さ：約270ミリ以内（特注割付の指定はできません。)

2枚引の場合（図は横コマ数3、たてコマ数7）

・吹寄部の間隔：約70ミリ（固定）

１コマの高さ：約135ミリ以内（特注割付の指定はできません。)

※図は額縁（大）の場合を示します。

横繁障子荒間障子

たてコマ数２（1）

３（2）

４（2）

５（3）

６（3）

７（3）

８（3）

３（2）

４（2）

５（3）

６（3）

７（4）

８（4）

９（5）

10（5）

11（6）

12（6）

13（6）

14（6）

15（6）

16（6）

まどまど高さ（ミリ）

492〜660 661〜930 931〜1200 1201〜1400 1401〜1490 1491〜1760 1761〜2030 2031〜2100 2101〜2300 399〜525 526〜660 661〜795 796〜930 931〜1065 1066〜1200 1201〜1335 1336〜1400 1401〜1490 1491〜1625 1626〜1760 1761〜1895 1896〜2030 2031〜2100 2101〜2165 2166〜2300

700〜900 700〜930

2

901〜1300 931〜1330

3

1301〜1700 1331〜1730

4

1701〜2100 1731〜2130

5

2101〜2500 2131〜2530

6

2501〜2700 2531〜2700

7

300×340

25

20 27

321.5

窓額縁 21.5

51

20 27

3

窓額縁

見込みが小さい木額縁額縁（オプション）を取り付けた状態《まどまど》を取り付けた状態

額縁（オプション）《まどまど》

窓木額縁見込み

30

(14)

連窓方立

段窓無目

外枠隙間調整部材中桟

引違い窓・フィックス窓・内開き窓との連窓ができるアルミ芯材入り方立部材です。窓と同意匠のPVCカバーでデザインをコーディネートできます。

※直線専用です。角度付きはできません。

※木額縁の奥行きは85mm以上、厚さは35mm以上必要です。

※木額縁への取付け専用となっていますので、オプション額縁との併用はできません。

※内開き窓の丁番を方立側にすることはできません。

連窓方立

H

W（左） W（右）

Ws 44

■《まどまど》段窓無目/上段窓の製作範囲

高さ H2

木額縁内々寸法 W 木額縁内々寸法 W 1250

1400 500 400 325

284

ガラス4+4構成

ガラス4+4構成ガラス3+3構成

ガラス3+3構成

（含水色部分）

●内開き窓の場合

内開き窓では上段窓としての製作制限はありません。

内開き窓の最大寸法まで使用できます。

●引違い窓の場合

●フィックス窓の場合

｛

800 294

1700

432 1850 1900

H

Ws

単位：mm

P＝600Pa (60Kgf/m²)

1700 1800 1900 2000 2100 2200 2300 2400 2500

2000 3000 4000 5000 6000 7000

・方立を使用する場合、開口部の大きさに制限があります。

下記範囲内でご使用ください。

・3連窓以上の場合は、1本の方立についてその両側の窓のW合計をWｓとします。

※Pは方立材の耐風圧強さです。

■方立の製作範囲

《mado²/まどまど》2枚引《mado²/まどまど》2枚引

引違い窓・フィックス窓・内開き窓との段窓ができるアルミ芯材入りの無目部材です。

窓と同意匠のＰＶＣカバーでデザインをコーディネートできます。

※木額縁の奥行きは85mm以上、厚さは 35mm以上必要です。

※木額縁への取付け専用となっておりますので、オプション額縁との併用はできません。

●連段窓は方立と無目の接合部に起きる集中荷重に対して強度上不可です。

ただし、製作範囲内で、右例のような対応をご検討ください。

【連段窓について】

●額縁には強度上、また、納まり上、方立先付ブラケット・方立固定ブラケットを取付けることはできません。

オプション額縁（小・大）を取付けた場合、方立は取付けできません。

中桟はご用意しておりません。

H2,500mmまで中桟無しで対応できます。

詳細、使用方法は36ページをご参照ください。

無目カバー段窓無目

無目カバー木額縁内々寸法H H1H2

木額縁内々寸法 W

59

段窓無目

連段窓（外窓）段窓（まどまど）（上段は4枚引き窓）

木額縁内々寸法H H1H259

木額縁内々寸法 W

段窓無目

FIX

方立カバー連窓方立

連段窓（外窓）連窓（まどまど）方立無目

製品基本図 67ページ製品基本図 67ページ

方立固定ブラケット方立先付ブラケット

納まり上不可強度上不可

31

旭硝子のリグラスカタログ

ハーモニック

ウッド 柾目

プレミアム ホワイト

インナーウインドmado

〈まどまど〉

は、

いまある窓にもう1つ窓を添えた 二重窓 の発想。

「防音」 「断熱」 「防犯」性能を簡単にアップ 今ある窓にプラスするだけで

簡単・すぐに快適リフォーム！

住宅エコポイント対象製品

現在の窓

内側に もうひとつ

〈まどまど〉

新色追加！

選べる ４ 色

スリムなフレームで、

どの部屋にも合う！

考え抜かれたデザイン

new new

AFTER ヨーロピアン オーク

遮熱 ・ 断熱

窓から逃げだす熱エネルギーは、

環境や住まいの快適化、経済にとっても大問題。

アルミと樹脂の複合断熱構造

耐久性と断熱性、そしてインテリア性を追求した、

アルミと樹脂の複合サッシです。

基本構造をアルミ素材にすることで、

耐久性に優れ、限りなくスリムなサッシを実現。

室内側は、熱を伝えにくい

PVC樹脂製のカバーを採用することにより、

優れた断熱性能を発揮します。

インナーウインドmado

〈まどまど〉 〉 〉ならいまある窓との間にできる空気層がより効果的な断熱性能を発揮。

冬の寒さを寄せつけず室内の暖かさを逃がしません。

断 熱 効 果 は従 来 の サッシとの 二 重 窓 で 約 3 倍 にアップします。またエコガラスなら断 熱 性 能 に加え優 れた遮 熱 性 能 で 夏 の 暑さ、西 日 対 策 にも効果的です。

断熱性能

約 3倍 にアップ ※ 最先端のガラステクノロジーで 驚きの断熱性を実現。

8 80 0 0 0 dB dB B B

7 70 0 dB B B 40 4 4 4 40 0 4 4 4 dB d dB 30

3 3 30 0 0 dB d dB d dB

防犯 ・ 防災

防音

お宅はいかがですか？

気密性に優れたインナーウインドmado

〈まどまど〉

なら、交通騒音（80dB）や工事現場（90dB）などの音も それぞれ約40dBや約50dBまで騒音低減。外に漏らしたくない、 ピアノ音やペットの鳴き声にも効果的です。

防犯や防災に不安はありませんか？

泥棒がいやがるガラスがあります。

インナーウインドmado

〈まどまど〉

なら、2枚の板ガラスの間に特殊フィルムを挟み破りにくくした合わ せガラスもお選び頂けます。また、クレセント錠と補助ロックのダブル構造で、防犯性をアップしています。

防犯グレード 最高 レベルⅢ 「まさか」の防犯対策、 「もしも」の災害対策に 旭硝子の確かな技術で安心。

二重窓というシンプルなシステムで 効果的に騒音をコントロール。

※

遮音性能

約 40dB カット

30

40

50

60

70

80

90

安全

最先端のガラステクノロジーと

先進するサッシ開発力が創る安心の窓。

旭 硝 子 で は 、進 化しつ づ ける 技 術 開 発 力 を もって 住 ま い の 快 適 化 をご提 案しま す 。イン ナ ー ウインド mado

〈まどまど〉

は、住まいを快適化するリフォームの中心としてより高度なニーズにお応えできます。

インテリア

インナーウインドmado 2 〈まどまど〉 ® は

機能性を高めると同時に、意匠性にもこだわっています。

室外側はアルミを見せる構造で耐久性にも優れています。

ヨーロピアン

オーク

プレミアム ホワイト

ハーモニック ウッド

柾目

障 子 外し対 策 のための 外 れ止めを設置しています。

ウッド柾目

プレミアムホワイト

いまある窓にもう1つ窓を添えた二重窓の発想。

「防音」「断熱」「防犯」性能を簡単にアップ今ある窓にプラスするだけで

内側にもうひとつ

選べる４ ^色

AFTER ヨーロピアンオーク

遮熱・断熱

〈まどまど〉〉〉ならいまある窓との間にできる空気層がより効果的な断熱性能を発揮。

断熱効果は従来のサッシとの二重窓で約 3 倍にアップします。またエコガラスなら断熱性能に加え優れた遮熱性能で夏の暑さ、西日対策にも効果的です。

約 3倍 ^にアップ ^※ 最先端のガラステクノロジーで驚きの断熱性を実現。

8 80 0 0 0 ^dB ^dB ^B ^B

7 70 0 ^dB ^B ^B 40 4 4 4 40 0 4 4 4 ^dB ^d ^dB 30

3 3 30 0 0 ^dB ^d ^dB ^d ^dB

防犯・防災

なら、交通騒音（80dB）や工事現場（90dB）などの音もそれぞれ約40dBや約50dBまで騒音低減。外に漏らしたくない、ピアノ音やペットの鳴き声にも効果的です。

なら、2枚の板ガラスの間に特殊フィルムを挟み破りにくくした合わせガラスもお選び頂けます。また、クレセント錠と補助ロックのダブル構造で、防犯性をアップしています。

防犯グレード最高レベルⅢ 「まさか」の防犯対策、「もしも」の災害対策に旭硝子の確かな技術で安心。

二重窓というシンプルなシステムで効果的に騒音をコントロール。

約 40dB ^カット

旭硝子では、進化しつづける技術開発力をもって住まいの快適化をご提案します。インナーウインド mado

インナーウインドmado ² 〈まどまど〉 ® は

プレミアムホワイト

ハーモニックウッド

障子外し対策のための外れ止めを設置しています。

内開き窓を開けておく主な目的は換気です。そこでチョットした換気に便利なあおり止め機構を装備しました。

防犯対策を考慮して内開き窓にも補助ロックを採用しています。引違い窓と同じ鎌錠方式の補助ロックです。

スムーズな障子の開閉操作をサポートします。

デザイン性と防犯性を兼ね備えたロック付きクレセントを標準装備しています。

テラス窓タイプには大型戸車を採用することにより、開閉性・操作性を格段にアップしました。

新色プレミアムホワイトは、シートラッピングを施し、従来のホワイトに比べ意匠性に加え耐候性もアップしました。

インナーウインドmado ² 〈まどまど〉 _® は、豊富なオプションで様々なご要望にお応えできます。

インナーウインドm a d o

とのデザインタッチを合わせ、質感をを追求したアートな組子です。アルミ芯入りでたわみや変形がほとんどなく、専用の組子枠でサッシと一体化します。合わせガラス、

窓枠・窓台の奥行き寸法が短いケースや、既存サッシのクレセントがインナーウインドmado

に当たるケースに使用します。額縁（小）は2 5 m m 、額縁（大）は 5 1 m m 、室内側へふかすことができます。インナーウインドm a d o

にデザインをコーディネートできる美しい額縁です。

床が畳やフローリングの場合は、掃き出し下額縁を用意しています。

額縁組子

引違い窓・フィックス窓・内開き窓との段窓ができるアルミ芯材入りの無目部材です。窓と同意匠のＰＶＣカバーでデザインをコーディネートできます。

引違い窓・フィックス窓・内開き窓との連窓ができるアルミ芯材入り方立部材です。窓と同意匠の P V Cカバーでデザインをコーディネートできます。

引手框ガラス溝幅

環境への対応外れ止め

インナーウインド《mado ² /まどまど》は、最先端のガラステクノロジーと--- 先進するサッシ開発力が創る時代の窓

引違い窓 2枚引き（H2）製品基本図 58ページ

【引違い窓の調整】【クレセント取リ付け位置】

引違い窓 2枚引きフラットオープン（Ｓ2）

引違い窓 3枚引き（Ｈ3、Ａ3、Ｂ3）

額縁

組子

連窓方立

段窓無目

外枠隙間調整部材中桟
