(1)

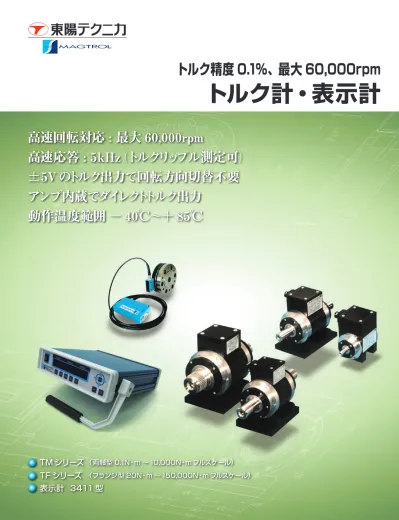

高速回転対応 : 最大 60,000rpm

高速応答 : 5kHz(トルクリップル測定可)

±5V のトルク出力で回転方向切替不要

アンプ内蔵でダイレクトトルク出力

動作温度範囲 − 40℃〜+ 85℃

TM シリーズ

(両軸型 0.1N・m 〜10,000N・m フルスケール)

TF シリーズ

(フランジ型 20N・m 〜150,000N・m フルスケール)

表示計 3411 型

トルク精度 0.1%、最大 60,000rpm

トルク計・表示計

(2)

定格±5V Max±10V トルク表示計3411型 電 圧 計 PC用データ収集ボード オシロスコープ データレコーダ トルクトランスデューサ

他には無い3つの特長

他には無い3つの特長

特長

トルク測定範囲 :0.1N・m フルスケールから 10,000N・m フル

スケール

高精度

:± 0.1%以内(TM301 は± 0.2%以内)

アンプ内蔵で ±5V ダイレクト出力(回転方向認識可能)

高速応答

:5kHz(-3dB)

給油不要

過負荷許容量 :200%(± 10V で出力)

過負荷限界

:400%(317 型は 280%)

高速回転応答 :最大 60,000rpm(306-308 型の特注品)

軸と非接触(スリップリング無)

回転する電子部品なく高安定かつ長寿命(5,000 時間以上)

単相 DC 電源で駆動 :24VDC-32VDC

トルク信号の周波数応答限界を調整できるフィルタ機能

ヨーロッパ標準に適合する EMC 耐性

拘束トルク測定可能

動作温度 − 40℃〜+ 85℃

TM シリーズ 両軸型トルクトランスデューサ

TM シリーズと表示計

特長 2 高速応答 5kHz

(-3db)

高速応答でトルクリップル、起動時のトルク変動等が測定可能です。

特長 1 高速回転対応 最大 60,000rpm

20N・m フルスケールまでのモデルは最大 50,000rpm まで対応。

それ以上のモデルも高速回転可能です。

306 から 308 型は 60,000rpm 対応可。

特長 3 アンプ内蔵で± 5V ダイレクト出力

アンプを内蔵しているため出力信号を直接計測器に入力でき

ます。また±で出力されますので回転方向も認識可能です。

トルク出力波形 測定方法 OROS FFTアナライザ PCBハンマー トルクトランスデューサ 加速度センサー 加速度信号 トルク信号 加速度信号(微分) トルク信号 5kHz TMHS301∼308 TMHS310∼311 TMHS312∼313 TMHS314、315 TMHS316、317 0.1∼20 N・m 50∼100 N・m 200∼500 N・m 1000∼2000 N・m 5000∼10000 N・m 0 rpm(無回転でもトルク計測可) 50000 rpm 32000 rpm 24000 rpm 16000 rpm 12000 rpm

(3)

型名 定格トルク [Nm] ねじれ度 [Nm/rad] イナーシャ [g.m2] 重量 [kg] 301 0.1 29 0.0250 1.1 302 0.2 29 0.0250 1.1 303 0.5 66 0.0250 1.1 304 1 145 0.0282 1.2 305 2 290 0.0291 1.2 306 5 725 0.0308 1.2 307 10 1450 0.0263 1.2 308 20 2900 0.0266 1.2 309 20 2400 0.1490 2.5 310 50 5700 0.1520 2.5 311 100 11400 0.1550 2.5 312 200 38200 0.4850 4.1 313 500 95800 0.5160 4.4 314 1000 328000 3.0100 9.9 315 2000 656000 3.3000 10.8 316 5000 1940000 9.9500 20 317 10000 2260000 11.8000 22.3 TM (標準タイプ) TMHS (高速タイプ) TMB (エコノミータイプ) トルク測定  測定範囲  最大測定ピーク値  負荷トルク限界 ※ 2 0- ±定格トルク 0- ± 200%x 定格トルク 0- ± 500%x 定格トルク 回転方向 CW と CCW 精度(0- 定格トルク) ※ 3 定格トルクの± 0.1% 以下 ゼロ点と感度の温度影響 / 10℃ 定格トルクの ± 0.1% 以下 定格トルクの ± 0.2% 以下 ゼロトルクのスピード影響 /1000rpm 定格トルクの± 0.01% 以下 定格トルクの± 0.02% 以下 感度の長期安定度 / 年 定格トルクの± 0.05% 以下 定格トルクの± 0.1% 以下 最大回転数(rpm) ※ 4 20,000 50,000 6,000 1 回転当たりのパルス数 60 パルス 保管温度範囲 -40℃ - + 100℃ 動作温度範囲 -40℃ - + 85℃ シャフト形状 ※ 5 スムース / キーウェイ / スプライン 電源 20-32VDC、100mA トルク出力 定格± 5VDC(最大± 10VDC) 遮断フィルター 5k,2.5k,1k,500,200,100,40,20,10,5,2,1Hz スピード出力 最大 30VDC、15 Ω (※ 1) TMB(エコノミータイプ) は 303 型~ 313 型、 TMHS(高速タイプ) は 303 型~ 317 型 (※ 2) TM317 と TMHS317 は 定格トルクの± 280% (※ 3) TM301 は ± 0.2% 以下、 TM317 と TMHS317 は± 0.15% 以下 (※ 4) 高トルクモデルは最大回転数が低くなります。 詳細は次項のラインナップに記載、306 から 308 型は特注で 60,000rpm 対応可 (※ 5) 詳細は次項のラインナップに記載

トルクトランスデューザ TM シリーズ

フルスケール別性能表

TM、TMHS と TMB シリーズ別性能表

※ 1

基本性能

A B C F D E A : 20V-32VDC 供給電源入力 B : トルクアナログ出力(± 5V、最大±10V) C : − D : 0V E : − F : スピード出力(パルス列、最大 30VDC) TM シリーズ コネクタ形状 DC 電源 :20V-32V トルク出力 :最大±10VDC(アンプ内蔵) スピード出力(オープンコレクタ、60 パ ルス/回転の出力) TM、TMB と TMHS シリーズ トルクトランス デューサ

基本システム構成

オプション

TM シリーズ用ケーブル

ER113/01 3410/3411 型用ケーブル (5m) ER113/02 3410/3411 型用ケーブル (10m) ER113/03 3410/3411 型用ケーブル (20m) ER107/01 片側裸ケーブル (5m) ER107/02 片側裸ケーブル (10m) ER107/03 片側裸ケーブル (20m)

(4)

301 〜 308 シリーズ 型 番 トルク精度 [ ± %] トルク [Nm] 最大回転数 [rpm] 重 量 [kg] シャフト TM301/01 0.2 0.1 20,000 1.1 スムーズ TM302/01 0.1 0.2 20,000 1.1 スムーズ TMB303/41 0.1 0.5 6,000 1.1 スムーズ TM303/01 0.1 0.5 20,000 1.1 スムーズ TMHS303/11 0.1 0.5 40,000 1.1 スムーズ TMB304/41 0.1 1 6,000 1.2 スムーズ TM304/01 0.1 1 20,000 1.2 スムーズ TMHS304/11 0.1 1 50,000 1.2 スムーズ TMB305/41 0.1 2 6,000 1.2 スムーズ TM305/01 0.1 2 20,000 1.2 スムーズ TMHS305/11 0.1 2 50,000 1.2 スムーズ TMB306/41 0.1 5 6,000 1.2 スムーズ TM306/01 0.1 5 20,000 1.2 スムーズ TMHS306/11 0.1 5 50,000 1.2 スムーズ TMB307/41 0.1 10 6,000 1.2 スムーズ TM307/01 0.1 10 20,000 1.2 スムーズ TMHS307/11 0.1 10 50,000 1.2 スムーズ TMB308/41 0.1 20 6,000 1.2 スムーズ TM308/01 0.1 20 20,000 1.2 スムーズ TMHS308/11 0.1 20 50,000 1.2 スムーズ 309 〜 313 シリーズ TMB309/41 0.1 20 4,000 2.5 スムーズ TM309/01 0.1 20 10,000 2.5 スムーズ TMHS309/11 0.1 20 32,000 2.5 スムーズ TMB310/41 0.1 50 4,000 2.5 スムーズ TM310/01 0.1 50 10,000 2.5 スムーズ TMHS310/11 0.1 50 32,000 2.5 スムーズ TMB311/41 0.1 100 4,000 2.5 スムーズ TM311/01 0.1 100 10,000 2.5 スムーズ TMHS311/11 0.1 100 32,000 2.5 スムーズ TMB312/41 0.1 200 4,000 4.1 スムーズ TM312/01 0.1 200 10,000 4.1 スムーズ TM312/02 0.1 200 10,000 4.1 スプライン TMHS312/11 0.1 200 24,000 4.1 スムーズ TMB313/41 0.1 500 4,000 4.4 スムーズ TM313/01 0.1 500 10,000 4.4 スムーズ TM313/02 0.1 500 10,000 4.4 スプライン TMHS313/11 0.1 500 24,000 4.4 スムーズ TMHS313/12 0.1 500 24,000 4.4 スプライン 314 〜 317 シリーズ TM314/03 0.1 1000 7,000 9.9 キーウェイ TM314/02 0.1 1000 7,000 9.2 スプライン TMHS314/13 0.1 1000 16,000 9.9 キーウェイ TMHS314/12 0.1 1000 16,000 9.2 スプライン TM315/03 0.1 2000 7,000 10.8 キーウェイ TM315/02 0.1 2000 7,000 10.1 スプライン TMHS315/13 0.1 2000 16,000 10.8 キーウェイ TMHS315/12 0.1 2000 16,000 10.1 スプライン TM316/02 0.1 5000 5,000 20 スプライン TMHS316/12 0.1 5000 12,000 20 スプライン TM317/02 0.15 10000 5,000 22.3 スプライン TMHS317/12 0.15 10000 12,000 22.3 スプライン

ラインナップ

(5)

トルクトランスデューサ TM シリーズの測定原理

内部構成

トルクトランスデューサの等価回路

概要

マグトロール社のトルクトランスデューサは磁束検出式トルク計

です。

トランスの 1 次コイルと 2 次コイルは同心円上にある 2 個のシ

リンダーで分離されています。

2 個のシリンダーには精巧にスロットが加工され、シリンダー

はトルク測定シャフトに接続されています。

外部シリンダーはシャフトの変形領域を挟んだ一方に、他方に

は内部シリンダーが接続されています。

シャフトにトルクが負荷されていないとき、2 個のシリンダー

のスロットは重ならないで、磁束が通過する隙間がありません。

従って、1 次コイルに発生した磁界は 2 次コイルに誘導電流を

誘発しないのでトルク信号は発生しません。

シャフトにトルクがかかると変形領域がねじれて、2 個のシリ

ンダーのスロットが重なり、隙間が生じて、磁束が通過して 2

次コイルに誘導電流を誘発します。

トルクの大きさとスロットが重なる大きさ(隙間の大きさ)は

比例するので、通過する磁束も比例して増加するので、2 次コ

イルの誘導電流も比例して増えます。

このように 1 次コイルが 20kHz サイン電圧信号で励起されて

いるとき、2 次コイルは負荷トルクに比例した電圧信号(0- ±

5VDC)を発生します。

回転数を検出するセンサーはローターのノコギリ歯状の部分に

噛み合って据え付けられて 1 回転あたり 60 回パルスを発生し

ます。

変形領域 ①外部シリンダー ④内部シリンダー ② 2次コイル ③ 1次コイル ⑤ 窓 1次コイル 2次コイル トルク信号 コンバータ アンプ 周波数発生 電源 20kHz E' E" Φ' Φ" ΦH E'、E" ΦH Φ'、Φ" : トルクのかかっていない時の磁束はゼロです。 : 磁束の変化は2つのシリンダーの窓の重なりに依ります。 : 2次コイル内で誘動された起電力

トルクトランスデューザ TM シリーズ

・軸 の ねじれを、窓 の 重 な り 状 態 の 変 化( 閉 / 開 ) として検出) ・2 次 コイルが 検 出する 磁 束 を 電 気 信 号として出 力 する

(6)

寸法図(TM/TMHS/TMB 309-313)

(スムーズシャフト)

※ TMB 309-313 はフットマウントオプション(PTM309: TMB309-311 用、PTM312: TMB312-313 用)を付けた場合の寸法図です。

寸法図(TM301-302、TM/TMHS/TMB 303-308)

(スムーズシャフト)

Model units A B C D E F G H J K L M N P Q 301 ~ 303 mm φ 60 φ 42g6 φ 2.12 φ 0.1 − 1.9 − − 13.2 7.8 5 114 60 5 9 304 ~ 308 mm φ 60 φ 42g6 φ 6.7 φ 4.3 M4 3.2 10 14 21.2 10.8 5 136 60 5 12 Model units R S T U V W X Y AA CC DD EE FF GG 301 ~ 303 mm 14 12 φ 6h6 15 10 M5 7.5 45 100 87 35 ( 0-0.05) 30 7.5 45 304 ~ 308 mm 22 20 φ10h6 15 10 M5 7.5 45 100 87 35 ( 0-0.05) 30 ± 0.02 7.5 45

Model units ØA ØB ØC ØD E F G H J K L M N P Q R S ØT 309 mm 82g6 64 9.6 6.4 M6 5.0 16 21 26.2 16.8 86 170.4 60 20 15 26.4 25 20h6 310 mm 82g6 64 9.6 6.4 M6 5.0 16 21 36.2 16.8 86 190.4 60 20 15 36.4 35 20h6 311 mm 82g6 64 9.6 6.4 M6 5.0 16 21 41.2 16.8 86 200.4 60 20 15 41.4 40 20h6 312 mm 96g6 78 14.9 10.5 M10 7.5 22 30 46.4 22.8 91 228.0 60 25 21 46.8 45 30h6 313 mm 96g6 78 14.9 10.5 M10 7.5 22 30 56.4 22.8 91 248.0 60 25 21 56.8 55 30h6 Model units U V W X Y Z AA CC DD EE FF GG HH ØJJ KK LL 309 mm 29.4 12 76 10 110 130 74 87 60 ( 0-0.05) 45 ± 0.025 8 74 90 ± 0.05 6.6 M5 × 10 20 310 mm 39.4 12 76 10 110 130 74 87 60 ( 0-0.05) 45 ± 0.025 8 74 90 ± 0.05 7 M5 × 10 20 311 mm 44.4 12 76 10 110 130 74 87 60 ( 0-0.05) 45 ± 0.025 8 74 90 ± 0.05 7 M5 × 10 20 312 mm 53.8 18 83 10 119 139 80 87 75 ( 0-0.05) 50 ± 0.025 10 80 100 ± 0.05 9 M6 × 8 26 313 mm 63.8 18 83 10 119 139 80 87 75 ( 0-0.05) 50 ± 0.025 10 80 100 ± 0.05 9 M6 × 8 26

(7)

寸法図(TMHS 312/12、TMHS 313/12)

(スプラインシャフト)

Model units A B C D E F G H J K L M N 312 mm φ 96g6 φ78 φ14.9 φ10.5 M10 7.5 22 30 40.4 22.8 91 216 60 313 mm φ 96g6 φ78 φ14.9 φ10.5 M10 7.5 22 30 52.4 22.8 91 240 60 Model units P Q R S T U V W X Y Z AA CC DD 312 mm 25 21 40.8 39 22h6 47.8 18 83 10 119 139 80 87 75 ( 0-0.05) 313 mm 25 21 52.8 51 22h6 59.8 18 83 10 119 139 80 87 75 ( 0-0.05) Model units EE FF GG HH JJ KK LL MM NN PP QQ RR 312 mm 50 ± 0.025 10 80 100 ± 0.05 φ 9 M6 × 8 26 35 24 4 26 × 30 φ 31h6 313 mm 50 ± 0.025 10 80 100 ± 0.05 φ 9 M6 × 8 26 47 36 4 26 × 30 φ 31h6

トルクトランスデューザ TM シリーズ

E 60° F G H R M CC V X Y Z GG AA N DD EE N J K A* B C D T HH TT SS S L U * Centering Seat JJ FF UU MM CAUTION! ROTATING PARTS IN OPERATION. STOP SYSTEM BEFORE

PERFORMING MAINTENANCE. Q

寸法図(TM/TMHS 314-315)

(キーウェイシャフト)

Model units Ø A Ø B Ø C Ø D E F G H J K L M N Q R S Ø T U 314 mm 125g6 106 23 17 M16 12 36 45 67.7 26.8 106 294 80 25 68.5 65 50h6 79.5 315 mm 125g6 106 23 17 M16 12 36 45 87.7 26.8 106 334 80 25 88.5 85 50h6 99.5 Model units V X Y Z AA CC DD EE FF GG HH Ø JJ MM SS TT UU 314 mm 18 10 134 154 98 93 90 (-0.05 0 ) 60 ± 0.025 10 100 120 ± 0.05 11 60.0 9h11 57 14h9 315 mm 18 10 134 154 98 93 90 (-0.05 0 ) 60 ± 0.025 10 100 120 ± 0.05 11 59.7 9h11 57 14h9

(8)

E 60° F G H R M CC V W X Y Z GG AA N DD EE N J K A* B C D HH S L P U * Centering Seat LL JJ KK FF MM NN PP T* QQ RR* * Centering Seat CAUTION! ROTATING PARTS IN OPERATION. STOP SYSTEM BEFORE

PERFORMING MAINTENANCE. QQ - Splines according to DIN 5481 Q

寸法図(TMHS 314-415、TM/TMHS 316-317)

(スプラインシャフト)

Model units A B C D E F G H J K L M N P Q R S T U V 314 mm φ125g6 φ106 φ 23 φ17 M16 12 36 45 50.7 26.8 106 260 80 32 25 51.5 48 φ 44h6 62.5 18 315 mm φ125g6 φ106 φ 23 φ17 M16 12 36 45 70.7 26.8 106 300 80 32 25 71.5 68 φ 44h6 82.5 18 316 mm φ155g6 φ135 φ 28.4 φ 21 M20 15 42 53 82.7 25.8 124 340 80 33 24 83.5 80 φ 55h6 94.5 18 317 mm φ155g6 φ135 φ 28.4 φ 21 M20 15 42 53 107.7 25.8 124 390 80 33 24 108.5 105 φ 60h6 119.5 18 Model units W X Y Z AA CC DD EE FF GG HH JJ KK LL MM NN PP QQ RR 314 mm 92 10 134 154 98 93 90 (-0.05 0 ) 60± 0.025 10 100 120 ± 0.05 φ11 M8 × 10 36 42 28 8 45 × 50 φ 52h6 315 mm 92 10 134 154 98 93 90 (-0.05 0 ) 60 ± 0.025 10 100 120 ± 0.05 φ11 M8 × 10 36 62 48 8 45 × 50 φ 52h6 316 mm 106 10 150 170 113.5 93 105 (-0.05 0 ) 80 ± 0.025 10 140 160 ± 0.05 φ11 M8 × 10 50 70 50 8 60 × 65 φ70h6 317 mm 106 10 150 170 113.5 93 105 (-0.05 0 ) 80 ± 0.025 10 140 160 ± 0.05 φ11 M8 × 10 50 95 80 8 65 × 70 φ72h6

(9)

コンディショナー ブレーキ 試験モータ フランジ型 トルクセンサ TF型 HFトランスミッタ 3410/3411型 トルク表示計 4m 同軸ケーブル ER116 コネクタケーブル

特長

測定部のアンプ付フランジ型センサーとアンテナ、受信機で

構成される高性能トルク測定装置です。

測定信号は、非接触かつ無線で転送されます。

定格トルク測定範囲 :20N・m-150,000N・m

高精度

:0.1% -0.25%

許容過負荷

:200%(± 10V でアナログ出力)

過負荷限界

:400%

トルク応答性

:1kHz(-3dB)(オプション 5kHz)

コンパクトなので取付けが簡単

高ネジレ剛性

ベアリングが無いのでメンテナンス(交換)が不要

ノイズと衝撃に対して高耐久性

保護レベル:IP42(オプション:IP54, IP65)

標準電源供給 24VDC

優れた高温耐久性:10℃ -85℃(オプション:-30℃ -125℃)

スピード検出(オプション)

概要

マグトロール社の TF シリーズ フランジ型トルクセンサーはベ

アリングを使用していないので、メンテナンスが不要な上、コ

ンパクトな構造なので使いやすく、多くの利点を持つトルク測

定器です。

TF シリーズの軸は高剛性率なので、一方はカップリングをし

ないで、直接測定対象の軸やフランジに取付けることができま

す。従って、試験装置の全長を短縮でき、経費を節約できます。

トルクの検出にストレインゲージを採用しているので、高精度

にトルク信号を TF センサーの正確な無線システムで転送でき

ます。フランジには増幅器が取付けてあるので、トルク信号を

増幅して、高周波に変調して、アンテナを通して誘導的に受信

機に転送します。受信機では、デジタル化されたトルク信号は

定格± 5VDC に変換されます。回転数は、オプションのスピー

ドセンサーで計測されます。

TF シリーズ フランジ型トルクセンサー

TF シリーズは、回転側のアンテナと静止側のアンテナ間に最

大 5mm のスキ間がある非接触設計なので、偏心と偏角が計測

にあまり影響しません。

更に、TF シリーズが優れているのは、アンテナがセンサーの周

辺で輪を描いてないので、信号にノイズが発生しません。セン

サー部に保護カバーが取付けてあるので、ノイズを除去します。

用途

TF シリーズ フランジ型センサーは回転している軸のダイナ

ミックトルクと静止軸の静止トルクを計測できます。

一般的に、燃焼エンジン、電気モータやギア付試験ベンチのト

ルク測定に使われています。トランスミッション、原動機、送

風機、ガスタービンや船外機のトルク測定にも使用されています。

システム例 測定フランジ コンディショナー (ヒートシンクにマウント) HFトランスミッタ 同軸ケーブル

トルクセンサー TF シリーズ

(10)

仕様

カルダンシャフト ベローズ ダブルディスク 接続例:TF カップリング例 ブロック図 型 番 定格トルク (± 10V で出力)過負荷許容量 精 度 最大回転数 1 回転あたりのパルス数 (オプション) ** ねじれ度 定格トルクでの ねじれ角 N·m % of R.T. TF rpm TFHS rpm Z (パルス / 回転) N·m/rad

°

TF309 20 200% 0.1% 17,000 52 5.04x104 0.023 TF310 TFHS310 50 200% 0.1% 17,000 20,000 52 7.20x104 0.040 TF311 TFHS311 100 200% 0.1% 17,000 20,000 52 8.57x104 0.067 TF312 TFHS312 200 200% 0.1% 17,000 20,000 52 1.06x105 0.108 TF213 500 200% 0.1% * 13,000 91 7.16x105 0.040 TF214 1,000 200% 0.1% * 13,000 91 9.55x105 0.060 TF215 2,000 200% 0.1% * 10,000 113 2.86x106 0.060 TF216 5,000 200% 0.1% 8,000 133 7.16x106 0.060 TF217 10,000 ‡ 150% 0.1% 8,000 133 1.25x107 0.046 TF218 20,000 200% 0.20% - 0.25% 3,000 283 2.86x107 0.040 TF219 50,000 ‡ 180% 0.20% - 0.25% 3,000 283 6.82x107 0.042 TF220 100,000 ‡ 180% 0.25% - 0.30% 3,000 270 3.37x108 0.017 型 番 重量 *** イナーシャ kg kg·m² TF309 1.4 2.213x10-3 TF/TFHS310 1.5 2.236x10-3 TF/TFHS311 1.5 2.238x10-3 TF/TFHS312 1.5 2.254x10-3 TF213 3.3 7.803x10-3 TF214 3.3 7.818x10-3 TF215 5.2 1.868x10-2 TF216 9.3 4.747x10-2 TF217 9.3 4.706x10-2 TF218 42.7 9.635x10-1 TF219 43.3 9.724x10-1 TF220 36.0 9.895x10-0 トルク コンディショナー スピード コンディショナー HFトランスミッター ストレインゲージ ブリッジ (トルク検出用) スイッチ 4m 同軸ケーブル RG-58 (50 Ω) トルク出力 ±5 VDC (max: ±10 VDC) 電源供給 24 VDC ±10% 350 mA 回転スピード TTLパルス 測定フランジ部 信号 アンプ スピード センサー Z パルス /回転 接続ケーブル toothed rim 特注可能: 150,000N・m まで 高速回転対応 * 0.05%対応可 ** 誘導型スピード検出器特注可能 *** 構成により 0.8Kg- 2.8Kg が加わります。 (トランスミッタ レシーバ スピードコンディショナ等) ‡ TF217, TF219, TF220 のダイナミックトルクのピーク 値は、マウント用ネジの伝達限界力によるものです。 イナーシャ(X 軸)

(11)

TF 309 〜 TF 312

寸法図

TF 213、TF 214

TF 215

TF 216

30 50 2x 4.5 10 30 5 115 86 M12x1 Air gap 1.5mm Speed sensor 2 2.5 39 H7 0 +0 .025 39 H7 0 +0 .025 105 100 8x M 6x10 8x M 6x10 45.5±0.1 20 2.5 18 Transmitter HF Air gap 2mm Rotor antenna 50 5 30 10 30 2x 4.5 M 12 x1 115 101.5±0.05 8x M10 Speed sensor Air gap 1.5 mm 8x 18 75 H7 8x 10 .1 3 3 20 46- 0.20 13 2 2.5 18 13 6. 5 75 H7 Transmitter HF

Rotor antenna Air gap 2 mm

(12)

TF 217

寸法図

TF 218、TF 219

(13)

TRANSDUCER TORQUE SPEED

DOUBLE POLE FUSING 30VA 50/60Hz 85-264VAC INPUT FUSE: IEC T 500mA L 250V 5x20mm

USB ETHERNET MAGTROL 3411表示計 TM/TMB/TMHSシリーズ トルクトランスデューサ PC Torque 7 ソフトウェア レシーバ TFシリーズ フランジセンサ ER116ケーブル ER113ケーブル

特長

Magtrol 製 TM/TMB/TMHS/TF シリーズのトルク計に対応

トルク、回転数、電力の表示

トルクのアナログ出力(BNC)、

  回転数のアナログ / パルス出力(BNC)

高分解能の外部エンコーダ(A/B 相) 入力可

  低速回転計測/角度計測

USB2.0 高速データ収集 (500 データ/秒)

Ethernet 通信による遠隔計測

最大 4 構成の設定の保存

ラックマウント/ハンドルタイプのオプション

トルクの単位選択可

Torque7 ソフトウェア標準添付

3411型 トルク・スピード表示計

表示計 3411 型

ハンドル標準タイプ (3411 - HDL)

システム構成

ラックマウント標準タイプ (3411 - RMK)

仕様

計測部

最大回転数 199,999 rpm / 199,999Hz 回転数確度 読み値の 0.01%5 rpm ~ 199,000 rpm トルク確度 レンジの 0.02% (± 10V)

入出力

トルク 最大± 10VDC 回転数 / 角度 オープンコレクタ, 5V HC, TTL, CMOS トルク出力 BNC ± 10VDC (トルク計から直接) 回転数出力 BNC 5VHC パルス または ± 10VDC アナログ

電源

ヒューズ IEC 500mA 250V T 消費電力 36VA 電源電圧 120/240V 60/50Hz

その他

寸法 [mm] 257.5(W) × 103(H) × 274.3 (D) 重量 2.32kg 動作温度 5℃ ~ 50℃ 相対湿度 <80% 温度係数 0.001% フルスケール /℃ (5℃ ~ 50℃)

(14)

外観

Web ブラウザからの遠隔計測

3411 表示計とパソコンを LAN ケーブルで接続し、web ブラウザからトルク・回転数・出力の表示ができます。

Torque7 ソフトウェア (3411 表示計に標準添付)

3411 表示計とパソコンを USB ケーブルで接続し、最速 500 データ / 秒でデータ収録・グラフ表示ができます。

試験実行画面 トルク vs. 角度測定画面 グラフ表示画面

3411型 トルク・スピード表示計

連 続 で自動 更 新、または ボタン を押 すごとの 更 新 ができます。 トルク・回転数・出力の表示 IP アドレス設定画面 トルクスケール xx.xx Nm / 5V 1 回転のパルス 1 から 99,999 トルク単位 oz in, oz ft, lb in, lb ft, g cm, kg cm, mN m, cN m, N m, daNm 電力単位 W, kW, HP システム設定 Reset Tare Tare トルク信号出力 アナログ電圧 アナログ電圧/パルス回転数信号出力 トルク計用 14 ピンコネクタ USB 2.0 Ethernet フロントパネル リアパネル

(15)

mm A 25.0 B 375.0 C 20.0 D 14.5 E 8.0 F 12.0 G 5.0 スピンドルモータ TMHS シリーズ WB65 エディカレントダイナモメータ MIC シリーズ (ダブルディスク型) 最大 10 万回転バランス取り 定格 0.18 〜 36N・m まで各種 BK シリーズ TF シリーズ用カップリング 最大 17,000rpm

トルクリップル測定システム

音・振動に影響するモータの実回転域でのトルク変動計

高速スピンドルモータの高精度トルク試験

計測システム/アクセサリ

アクセサリ

アクセサリ

モータとトルク計間の芯合わせ 最小目盛り 1 μ m

TM 用固定台

カップリング

軸合わせ治具

T 溝プレート

計測システム

計測システム

B A A A A A A A A A A A A A A C A A A A A A A A A A A A A A A F G D E

TMHS シリーズの高速・高精度トルク計測、WB シリーズの高速負荷装置

データロガー パソコン・トルクリップルソフト DSP7000 コントローラ HB/AHB シリーズ ヒステリシスブレーキ TM シリーズ 被試験モータ TRTM シリーズ 軸高さ 120mm / 150mm PT シリーズに設置可能 スライドキー溝も対応可 PT シリーズ 400mm から 1500mm まで長さ 100mm ごと TM シリーズ(ショートベースモデル) やモータ固定台を自由な位置に固定 可能

(16)

JQA-EM4908 JQA-QM8795 電子技術センター

株式会社 東陽テクニカ 営業第 2 部

〒103-8284 東京都中央区八重洲 1-1-6 TEL. 03-3279-0771 FAX. 03-3246-0645

http://www.toyo.co.jp E-mail:[email protected]

MAG-3749-09-1402000-243-1.0-S63-CA 大阪府大阪市淀川区宮原 1-6-1(新大阪ブリックビル) TEL. 06-6399-9771 FAX. 06-6399-9781 愛知県名古屋市名東区高社 1-263(一社中央ビル) TEL. 052-772-2971 FAX. 052-776-2559 茨城県つくば市吾妻 2-8-8(つくばシティアビル) TEL. 029-851-1366 FAX. 029-852-3421 栃木県宇都宮市東宿郷 2-4-3(オカバ宇都宮ビル) TEL. 028-678-9117 FAX. 028-638-5380 東京都中央区八重洲 1-1-6 TEL. 03-3279-0771 FAX. 03-3246-0645    〒103-0021 東京都中央区日本橋本石町 1-1-2 TEL. 03-3279-0771 FAX. 03-3246-0645 大 阪 支 店 名 古 屋 営 業 所 茨 城 営 業 所 宇 都 宮 営 業 所 電子技術センター テクノロジーインターフェースセンター 〒532-0003 〒465-0095 〒305-0031 〒321-0953 〒103-8284

マグトロール社は米国ニューヨーク州の Magtrol Inc. 社およびスイスの Magtrol SA 社の 2 つの拠点で試験装置の製造をしています。

創立以来 60 年以上に培われた製品、ダイナモメータ、ヒステリシスブレーキ、トルクトランスデューサは全世界で高い評価を受け、

モータトルク試験装置の分野において世界をリードしている会社です。

これらの製品は広く自動車メーカ、モータメーカ、航空機メーカ、電動工具メーカや医療機器メーカで使用され、エレクトロニク

ス技術の発展に貢献しています。
