1 : Gate 2 : Drain 3 : Source TO-220F-3FS

http://onsemi.jp

Semiconductor Components Industries, LLC, 2013

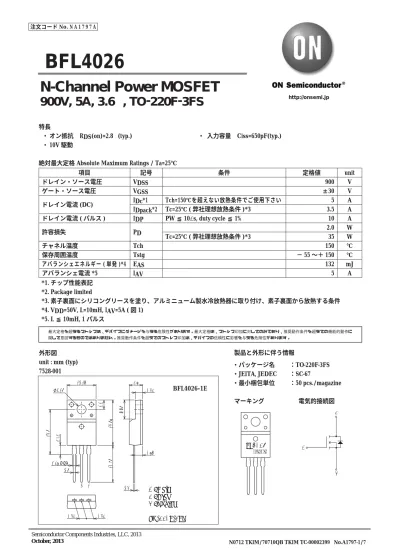

N-Channel Power MOSFET

900V,   5A, 3.6 _Ω , TO-220F-3FS

BFL4026

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能的動作に 関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

特長

  ・  オン抵抗 RDS(on)=2.8Ω(typ.)  ・  入力容量 Ciss=650pF(typ.)   ・  10V 駆動

絶対最大定格 Absolute Maximum Ratings / Ta=25℃

項目 記号 条件 定格値 unit

ドレイン・ソース電圧 VDSS 900 V

ゲート・ソース電圧 VGSS ±30 V

ドレイン電流 (DC) IDc*1 Tch=150℃を超えない放熱条件でご使用下さい 5 A

IDpack*2 Tc=25℃ ( 弊社理想放熱条件 )*3 3.5 A

ドレイン電流 ( パルス ) IDP PW ≦ 10μs, duty cycle ≦ 1% 10 A

許容損失 PD 2.0 W

Tc=25℃ ( 弊社理想放熱条件 )*3 35 W

チャネル温度 Tch 150 ℃

保存周囲温度 Tstg − 55 〜＋ 150 ℃

アバランシェエネルギー ( 単発 )*4 EAS 132 mJ

アバランシェ電流 *5  IAV 5 A

*1. チップ性能表記

*2. Package limited

*3. 素子裏面にシリコングリースを塗り、アルミニューム製水冷放熱器に取り付け、素子裏面から放熱する条件

*4. VDD=50V, L=10mH, IAV=5A ( 図 1)

*5. L ≦ 10mH, 1 パルス

外形図 unit : mm (typ) 7528-001

1 : Gate 2 : Drain 3 : Source TO-220F-3FS

10.16

0.8

15.8712.98

3.3 6.68

3.23

1.47 MAX

15.8

4.7 2.54

2.76

1 2 3 0.5

2.54 2.54

3.18

製品と外形に伴う情報

・パッケージ名  ：TO-220F-3FS

・JEITA, JEDEC  ：SC-67

・最小梱包単位  ：50 pcs./magazine

マーキング  電気的接続図

FL4026

LOT No. 1

3 2

BFL4026-1E

電気的特性 Electrical Characteristics / Ta=25℃

項目 記号 条件 定格値

min typ max unit

ドレイン・ソース降伏電圧 V(BR)DSS ID=10mA, VGS=0V 900 V

ドレイン・ソースしゃ断電流 IDSS VDS=720V, VGS=0V 1.0 mA

ゲート・ソースもれ電流 IGSS VGS= ± 30V, VDS=0V ±100 nA

ゲート・ソースしゃ断電圧 VGS(off) VDS=10V,  ID=1mA 2.0 4.0 V

順伝達アドミタンス

⏐ yfs _⏐

ドレイン・ソース間オン抵抗 RDS(on) ID=2.5A, VGS=10V 2.8 3.6

Ω

入力容量 Ciss

VDS=30V, f=1MHz

650 pF

出力容量 Coss 100 pF

帰還容量 Crss 35 pF

ターンオン遅延時間 td(on)

図 2 において

14 ns

立ち上がり時間 tr 37 ns

ターンオフ遅延時間 td(off) 117 ns

下降時間 tf 39 ns

総ゲート電荷量 Qg

VDS=200V, VGS=10V, ID=5A

33 nC

ゲート・ソース電荷量 Qgs 5.3 nC

ゲート・ドレイン電荷量 Qgd 16.5 nC

ダイオード順電圧 VSD IS=5A, VGS= 0V 0.85 1.2 V

逆回復時間 trr 図 3 において

IS=5A, VGS=0V, di/dt=100A/μs

720 ns

逆回復電荷量 Qrr 4700 nC

図 1. アバランシェ耐量測定回路図    図 2. スイッチングタイム測定回路図

図 3. 逆回復時間測定回路図

Ordering Information

Device パッケージ名 最小梱包単位 memo

BFL4026-1E TO-220F-3FS 50pcs./magazine Pb Free

50Ω

≧50Ω RG

VDD L

10V 0V

BFL4026 G

S D

P.G RGS=50Ω

G

S D

ID=2.5A RL=80Ω VDD=200V

VOUT

BFL4026 VIN

PW=10μs D.C.≦0.5%

10V 0V

VIN

VDD=50V BFL4026

500μH

ドライバ用MOSFET G

S D

ドレイン・ソース電圧,  VDS  --  V

ID  --  VDS

ドレイン電流,  I D   --  A

IT15761

ゲート・ソース電圧,  VGS  --  V

ID  --  VGS

ドレイン電流,  I D   --  A

IT15762

ゲート・ソース電圧,  VGS  --  V

RDS(on)  --  VGS

ドレイン・ソース 間 オン抵抗,  R D S (on)  - -

IT15763

ケース温度,  Tc  --  ° C

RDS(on)  --  Tc

ドレイン・ソース 間 オン抵抗,  R D S (on)  - -

IT15764

--50 --25 0 25 50 75 100 125 150

0 0 10 9

6 8

10 50

5 15 20 25 30 35 40 45

5

3 7

4

1 2

0 8 7 6

4

2 5

3

1

0 2 4 6 8 10 12

15V 10V

0 10

8

6

4 9

7

5

3 2 1

Tc=25

C

VGS=4V

IT15766

0.2 0.4 0.6 0.8 1.0 1.2

0.01 0.1 10 7 5 3 2 2

7 5 3 2 2 1.0 7 5 3

ダイオード順電圧,  VSD  --  V ソース電流,  I S   - -  A

IS  --  VSD

ドレイン電流,  ID  --  A

25°C --25^°C Tc=7

5°C

0.01 2 3 5 70.1 2 3 5 71.0 2 3 5 7 10 1.0

0.1 2 5 7

3 5 7 3 2 5 3 7

VDS=20V

Tc= --25°C 75°C

VGS=0V 1パルス

25°C 75°C

2 3 4

0 9 8

6

4 7

5

3 2 1

15 12

8

6 10

5 7 9 11 13 14

ID=2.5A 1パルス

Tc=75

C

25°C --25°C

V GS

=10V, ID=2.5A

5V

25°^C

順伝達アドミタンス,

  y fs  | --   S

| y fs | --  ID

7V

6V

1パルス

ドレイン電流,  ID  --  A

SW Time  --  ID

スイッチングタイム,   S W Time  - -  n s

IT15767 10

100

3 2 2

5 7

7 3 7 5

0.1 2 3 5 7 1.0 2 3 5 7 10

VDD=200V VGS=10V

td(off)

tr tf

td(on)

0 7 100

10 1000

5 3 2 7 5 3 2 5 3 2

50 10

5 15 20 25 30 35 40 45

ドレイン・ソース電圧,  VDS  --  V

Ciss,  Coss,  Crss  --  VDS

C iss ,   C o ss ,   Crss   - -  pF

IT15768

f=1MHz

Ciss

Coss Crss

IT15771

IT15770

0 0

25 50 75 100 125 150

100

80

60

20 40 120

175

EAS  --  Ta

IT10478

周囲温度,  Ta  --  °C アバランシ ェ エネ ルギ ー ディレーティング係数   - -  %

IT15772 IT15769

総ゲート電荷量,  Qg  --  nC

VGS  --  Qg

ゲート・ソース電圧,  V GS   - -  V

0 0 1 2 3 4 5 6 7 8

40 10

9

15 30

10

5 20 25 35

VDS=200V ID=5A

0 0

20 40 60 80 100 120

2.5

140 160

周囲温度,  Ta  --  °C

PD  --  Ta

許容損失,  P D   --  W

2.0

1.5

1.0

0.5

許容損失,  P D   --  W

0 0

20 40 60 80 100 120 140

5 10 25 20 40 35 30

15

160

PD  --  Tc

ケース温度,  Tc  --

C ドレイン・ソース電圧,  VDS  --  V

0.01 0.1

2 3 5 7 2 1.0

3 5 7 2

A S O

ドレイン電流,  I D   - -  A

0.1

10μs

100m s 10m

s 1m D s

C ope ration

1.0 10 100 1000

2 3 5 7 2 3 5 7 2 3 57 2 3 5 7 2

10

3 5 7 2

Tc=25

C 1パルス

Operation in this area is limited by RDS(on).

IDP=10A(PW≦10

IDc(*1)=5A IDpack(*2)=3.5A

100μs

*1. チップ性能表記

*2. 弊社理想放熱条件

マガジン（スティック）包装の情報   BFL4026-1E

Mass (g) Unit

* For reference1.8 mm

Outline Drawing

取り扱い上の注意：本製品は、MOSFET ですので、帯電性の大きな環境での取り扱いはご遠慮下さい。
