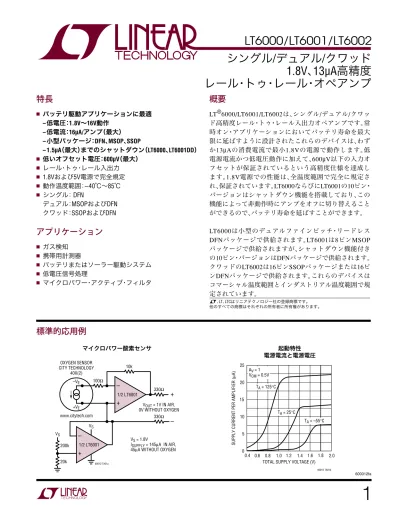

LT6000/LT6001/LT シングル/デュアル/クワッド1.8V、13µA高精度レール･トゥ･レール・オペアンプ

LT6000/LT6001/LT6002

1

600012fa

–

+

–VE 100Ω 330Ω VOUT = 1V IN AIR, 0V WITHOUT OXYGEN 330Ω

+

–

10k OXYGEN SENSOR CITY TECHNOLOGY 40X(2) www.citytech.com +VE 1/2 LT6001 200k VS = 1.8V

ISUPPLY = 145µA IN AIR,

45µA WITHOUT OXYGEN

VS VS 20k 60012 TA01a

–

+

1/2 LT6001

マイクロパワー酸素センサ

起動特性

電源電流と電源電圧

TOTAL SUPPLY VOLTAGE (V) 0.4

0

SUPPLY CURRENT PER AMPLIFIER

(µ A) 10 25 0.8 1.2 1.4 60012 TA01b 5 20 15 0.6 1.0 1.6 1.8 2.0 AV = 1 VCM = 0.5V TA = 125°C TA = 25°C TA = –55°C

シングル/デュアル/クワッド

1.8V

_{、13µA高精度}

レール･トゥ･レール・オペアンプ

特長

■

バッテリ駆動アプリケーションに最適

–

低電圧：

1.8V

∼

16V

動作

–

低電流：

16

µ

A/

アンプ（最大）

–

小型パッケージ：

DFN

、

MSOP

、

SSOP

– 1.5

µ

A

（最大）までのシャットダウン（

LT6000

、

LT6001DD

）

■

低いオフセット電圧：

600

µ

V

（最大）

■

レール･トゥ･レール入出力

■

1.8Vおよび5V電源で完全規定

■

動作温度範囲：­40℃∼85℃

■

シングル： DFN

デュアル：MSOPおよびDFN

クワッド：SSOPおよびDFN

アプリケーション

■

ガス検知

■

携帯用計測器

■

バッテリまたはソーラー駆動システム

■

低電圧信号処理

■

マイクロパワー･アクティブ･フィルタ

概要

LT

®

6000/LT6001/LT6002は、シングル/デュアル/クワッ

ド高精度レール･トゥ･レール入出力オペアンプです。常

時オン･アプリケーションにおいてバッテリ寿命を最大

限に延ばすように設計されたこれらのデバイスは、わず

か13µAの消費電流で最小1.8Vの電源で動作します。低

電源電流かつ低電圧動作に加えて、600µV以下の入力オ

フセットが保証されているという高精度仕様を達成し

ます。1.8V電源での性能は、全温度範囲で完全に規定さ

れ、保証されています。LT6000ならびにLT6001の10ピン･

バージョンはシャットダウン機能を搭載しており、この

機能によって非動作時にアンプをオフに切り替えること

ができるので、バッテリ寿命を延ばすことができます。

LT6000は小型のデュアルファインピッチ・リードレス

DFNパッケージで供給されます。LT6001は8ピンMSOP

パッケージで供給されますが、シャットダウン機能付き

の10ピン･バージョンはDFNパッケージで供給されます。

クワッドのLT6002は16ピンSSOPパッケージまたは16ピ

ンDFNパッケージで供給されます。これらのデバイスは

コマーシャル温度範囲とインダストリアル温度範囲で規

定されています。

、LT、LTCはリニアテクノロジー社の登録商標です。 他のすべての商標はそれぞれの所有者に所有権があります。

標準的応用例

LT6000/LT6001/LT6002

600012fa

2

DCB PART

MARKING*

ORDER PART

NUMBER

LT6000CDCB

LT6000IDCB

TOP VIEW 11 DD PACKAGE 10-LEAD (3mm 3mm) PLASTIC DFN 10 9 6 7 8 4 5 3 2 1 V+ OUT B IN– B IN+ B SHDN OUT A IN– A IN+ A V– NC TJMAX = 125°C, θJA = 160°C/W (NOTE 2)

EXPOSED PAD (PIN 11) IS CONNECTED TO V– _{(PIN 4)}

LT6001CMS8

LT6001IMS8

LTBVD

LTBVD

LT6001CDD

LT6001IDD

TJMAX = 150°C, θJA = 250°C/W 1 2 3 4 OUT A IN– A IN+ A V– 8 7 6 5 V+ OUT B IN– B IN+ B TOP VIEW MS8 PACKAGE 8-LEAD PLASTIC MSOP

– + – +

LCDM

LCDM

LBVH

LBVH

TOP VIEW V+ V– OUT SHDN –IN +IN DCB PACKAGE 6-LEAD (2mm × 3mm) PLASTIC DFN 4 5 7 6 3 2 1 TJMAX = 125°C, θJA = 160°C/W (NOTE 2)

EXPOSED PAD (PIN 7) IS CONNECTED TO V– (PIN 5)

MS8 PART

MARKING*

ORDER PART

NUMBER

ORDER PART

NUMBER

MARKING*

DD PART

ORDER PART NUMBER

LT6002CGN

LT6002IGN

ORDER PART NUMBER

DHC PART MARKING*

LT6002CDHC

LT6002IDHC

GN PART MARKING

6002

6002I

TJMAX = 125°C, θJA = 160°C/W (NOTE 2)

EXPOSED PAD (PIN 17) IS CONNECTED TO V– _{(PIN 13)}

16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 TOP VIEW 17 DHC PACKAGE 16-LEAD (5mm 3mm) DFN OUT A IN– A IN+ A V+ IN+ B IN– B OUT B NC OUT D IN– D IN+ D V– IN+ C IN– C OUT C NC A D B C 1 2 3 4 5 6 7 8 TOP VIEW GN PACKAGE 16-LEAD NARROW PLASTIC SSOP

16 15 14 13 12 11 10 9 OUT A IN– A IN+ A V+ IN+ B IN– B OUT B NC OUT D IN– D IN+ D V– IN+ C IN– C OUT C NC + – + – – + – + A D B C TJMAX = 150°C, θJA = 135°C/W

6002

6002

*温度等級は出荷時のコンテナで識別されます。さらに広い動作温度範囲で規定されるデバイスについては、弊社へお問い合わせください。

Order Options Tape and Reel: Add #TR

Lead Free: Add #PBF Lead Free Tape and Reel: Add #TRPBF

Lead Free Part Marking:

http://www.linear-tech.co.jp/leadfree/

絶対最大定格

 （Note 1）

全電源電圧（

V

＋

∼

V

­

）

...18V

入力電流

... 10mA

SHDN

ピン電圧（

Note 7

）

...V

­

∼

V

＋

出力短絡時間（

Note 2

）

...

無期限

動作温度範囲（

Note 3

）

...

−

40

℃∼

85

℃

規定温度範囲（

Note 4

）

...

−

40

℃∼

85

℃

接合部温度

...150

℃

接合部温度（

DFN

パッケージ）

...125

℃

保存温度範囲

...

­

65

℃∼

150

℃

保存温度範囲

 

DFN

パッケージ

...

­

65

℃∼

125

℃

リード温度（半田付け、

10

秒）

 

MSOP

および

SSOP

パッケージ

...300

℃

パッケージ/発注情報

LT6000/LT6001/LT6002

3

600012fa

SYMBOL

PARAMETER

CONDITIONS

MIN

TYP

MAX

UNITS

V

OS

Input Offset Voltage

LT6001MS8

200

600

µV

0°C ≤ T

A

≤ 70°C

●

800

µV

–40°C ≤ T

A

≤ 85°C

●

950

µV

LT6000DCB, LT6001DD, LT6002GN

250

750

µV

0°C ≤ T

A

≤ 70°C

●

1000

µV

–40°C ≤ T

A

≤ 85°C

●

1200

µV

LT6002DHC

300

900

µV

0°C ≤ T

A

≤ 70°C

●

1100

µV

–40°C ≤ T

A

≤ 85°C

●

1300

µV

V

CM

= V

+

LT6001MS8

400

1000

µV

●

1300

µV

V

CM

= V

+

LT6000DCB, LT6001DD, LT6002GN

500

1200

µV

●

1550

µV

V

CM

= V

+

LT6002DHC

500

1300

µV

●

1700

µV

ΔV

OS

/ΔT

Input Offset Voltage Drift (Note 5)

V

CM

= 0.5V

●

2

5

µV/°C

I

B

Input Bias Current

V

CM

= 0.5V

●

–5

–2

nA

V

CM

= V

–

●

–5

–2

nA

V

CM

= V

+

●

4

10

nA

I

OS

Input Offset Current

V

CM

= 0.5V

●

0.2

1

nA

V

CM

= V

–

●

0.2

1

nA

V

CM

= V

+

●

0.4

2

nA

Input Noise Voltage

0.1Hz to 10Hz

1.2

µV

P-P

e

n

Input Voltage Noise Density

f = 1kHz

75

nV/√Hz

i

n

Input Current Noise Density

f = 1kHz

25

fA/√Hz

R

IN

Input Resistance

Common Mode (V

CM

= 0V to 0.6V)

3.5

GΩ

Differential

10

25

MΩ

C

IN

Input Capacitance

5

pF

CMRR

Common Mode Rejection Ratio

V

CM

= 0V to 0.6V, 0°C ≤ T

A

≤ 70°C

●

82

96

dB

V

CM

= 0.1V to 0.6V, –40°C ≤ T

A

≤ 85°C

●

82

96

dB

V

CM

= 0V to 1.8V

●

60

78

dB

Input Voltage Range

●

0

1.8

V

PSRR

Power Supply Rejection Ratio

V

S

= 1.8V to 16V

●

86

100

dB

V

CM

= V

O

= 0.5V

Minimum Supply

V

CM

= V

O

= 0.5V

●

1.8

V

A

VOL

Large-Signal Gain

V

O

= 0.25V to 1.25V

R

L

= 100k to GND

25

65

V/mV

R

L

= 100k to GND

●

20

V/mV

R

L

= 10k to GND

40

125

V/mV

R

L

= 10k to GND

●

25

V/mV

V

OL

Output Swing Low (Note 6)

Input Overdrive = 30mV

No Load

●

30

60

mV

I

SINK

= 100µA

●

120

200

mV

V

OH

Output Swing High (Note 6)

Input Overdrive = 30mV

No Load

●

30

60

mV

I

SOURCE

= 100µA

●

140

225

mV

R

L

= 10k to GND

●

160

250

mV

電気的特性

●

は全規定温度範囲の規格値を意味する。それ以外は

_T

_A

_{= 25}

℃での値。

_V

_S

_{= 1.8V}

、

_0V

、

_V

_CM

_{= V}

_OUT

_{= 0.5V}

。注記がない限り、

_LT6000

と

LT6001DD

_では

V

SHDN

= V

＋

。

LT6000/LT6001/LT6002

600012fa

4

I

SC

Short-Circuit Current

Short to GND

2

4

mA

0°C ≤ T

A

≤ 70°C

●

1

mA

–40°C ≤ T

A

≤ 85°C

●

0.4

mA

Short to V

+

0.7

2

mA

0°C ≤ T

A

≤ 70°C

●

0.4

mA

–40°C ≤ T

A

≤ 85°C

●

0.15

mA

I

S

Supply Current per Amplifier

13

16

µA

0°C ≤ T

A

≤ 70°C

●

22

µA

–40°C ≤ T

A

≤ 85°C

●

24

µA

Total Supply Current in Shutdown (Note 7)

V

SHDN

= 0.3V

●

0.8

1.5

µA

I

SHDN

SHDN Pin Current (Note 7)

V

SHDN

= 1.8V

●

0

30

nA

V

SHDN

= 0V

●

–300

–200

nA

Shutdown Output Leakage Current (Note 7)

V

SHDN

= 0.3V (V

–

≤ V

OUT

≤ V

+

)

●

20

nA

V

L

SHDN Pin Input Low Voltage (Note 7)

●

0.3

V

V

H

SHDN Pin Input High Voltage (Note 7)

●

1.5V

V

t

ON

Turn On Time (Note 7)

V

SHDN

= 0V to 1.8V,

400

µs

R

L

= 10k

t

OFF

Turn Off Time (Note 7)

V

SHDN

= 1.8V to 0V,

100

µs

R

L

= 10k

GBW

Gain Bandwidth Product (Note 8)

Freq = 1kHz

32

50

kHz

0°C ≤ T

A

≤ 70°C

●

28

kHz

–40°C ≤ T

A

≤ 85°C

●

24

kHz

SR

Slew Rate

A

V

= –1, V

OUT

= 0.25V to 1.5V

9

15

V/ms

Measure 0.5V to 1.25V, 0°C ≤ T

A

≤ 70°C

●

7

V/ms

–40°C ≤ T

A

≤ 85°C

●

5

V/ms

FPBW

Full Power Bandwidth (Note 9)

V

OUT

= 1.25V

P-P

2.3

3.8

kHz

SYMBOL

PARAMETER

CONDITIONS

MIN

TYP

MAX

UNITS

電気的特性

●

は全規定温度範囲の規格値を意味する。それ以外は

_T

_A

_{= 25}

℃での値。

_V

_S

_{= 1.8V}

、

_0V

、

_V

_CM

_{= V}

_OUT

_{= 0.5V}

。注記がない限り、

_LT6000

と

LT6000/LT6001/LT6002

5

600012fa

SYMBOL

PARAMETER

CONDITIONS

MIN

TYP

MAX

UNITS

V

OS

Input Offset Voltage

LT6001MS8

200

600

µV

0°C ≤ T

A

≤ 70°C

●

800

µV

–40°C ≤ T

A

≤ 85°C

●

950

µV

LT6000DCB, LT6001DD, LT6002GN

250

750

µV

0°C ≤ T

A

≤ 70°C

●

1000

µV

–40°C ≤ T

A

≤ 85°C

●

1200

µV

LT6002DHC

300

900

µV

0°C ≤ T

A

≤ 70°C

●

1100

µV

–40°C ≤ T

A

≤ 85°C

●

1300

µV

V

CM

= V

+

LT6001MS8

400

1000

µV

●

1300

µV

V

CM

= V

+

LT6000DCB, LT6001DD, LT6002GN

500

1200

µV

●

1550

µV

V

CM

= V

+

LT6002DHC

500

1300

µV

●

1700

µV

ΔV

OS

/ΔT

Input Offset Voltage Drift (Note 5)

V

CM

= V

S

/2

●

2

5

µV/°C

I

B

Input Bias Current

V

CM

= V

S

/2

●

–6

–2

nA

V

CM

= V

–

●

–6

–2

nA

V

CM

= V

+

●

4

12

nA

I

OS

Input Offset Current

V

CM

= V

S

/2

●

0.2

1.2

nA

V

CM

= V

–

●

0.2

1.2

nA

V

CM

= V

+

●

0.4

2.4

nA

Input Noise Voltage

0.1Hz to 10Hz

1.2

µV

P-P

e

n

Input Voltage Noise Density

f = 1kHz

75

nV/√Hz

i

n

Input Current Noise Density

f = 1kHz

25

fA/√Hz

R

IN

Input Resistance

Common Mode (V

CM

= 0V to 3.8V)

3.5

GΩ

Differential

●

8.5

25

MΩ

C

IN

Input Capacitance

5

pF

CMRR

Common Mode Rejection Ratio

V

CM

= 0V to 3.8V, 0°C ≤ T

A

≤ 70°C

●

90

105

dB

V

CM

= 0.1V to 3.8V, –40°C ≤ T

A

≤ 85°C

●

90

105

dB

V

CM

= 0V to 5V

●

68

86

dB

Input Voltage Range

●

0

5

V

PSRR

Power Supply Rejection Ratio

V

S

= 1.8V to 16V

●

86

100

dB

V

CM

= V

O

= 0.5V

Minimum Supply

●

1.8

V

A

VOL

Large-Signal Gain

V

O

= 0.5V to 4.5V

R

L

= 100k to V

S

/2

30

60

V/mV

R

L

= 100k to V

S

/2

●

25

V/mV

R

L

= 10k to V

S

/2

16

25

V/mV

R

L

= 10k to V

S

/2

●

10

V/mV

R

L

= 10k to GND

160

1000

V/mV

R

L

= 10k to GND

●

80

V/mV

V

OL

Output Swing Low (Note 6)

Input Overdrive = 30mV

No Load

●

30

60

mV

I

SINK

= 100µA

●

120

200

mV

I

SINK

= 500µA

●

180

300

mV

電気的特性

●

は全規定温度範囲の規格値を意味する。それ以外は

T

_A

= 25

℃での値。

V

_S

= 5V

、

0V

、

V

_CM

= V

_OUT

=

電源電圧の

1/2

。注記がない限り、

LT6000

と

LT6001DD

では

V

SHDN

= V

＋

。

LT6000/LT6001/LT6002

600012fa

6

SYMBOL

PARAMETER

CONDITIONS

MIN

TYP

MAX

UNITS

V

OH

Output Swing High (Note 6)

Input Overdrive = 30mV

No Load

●

30

60

mV

I

SOURCE

= 100µA

●

140

225

mV

R

L

= 10k to GND

●

160

400

mV

I

SC

Short-Circuit Current

Short to GND

5

10

mA

0°C ≤ T

A

≤ 70°C

●

4

mA

–40°C ≤ T

A

≤ 85°C

●

3

mA

Short to V

+

3.5

7.5

mA

0°C ≤ T

A

≤ 70°C

●

2.5

mA

–40°C ≤ T

A

≤ 85°C

●

1.5

mA

I

S

Supply Current per Amplifier

15

18

µA

0°C ≤ T

A

≤ 70°C

●

24

µA

–40°C ≤ T

A

≤ 85°C

●

27

µA

V

S

= ±8V

20

25

µA

●

34

µA

Total Supply Current in Shutdown (Note 7)

V

SHDN

= 0.3V

●

3

5

µA

I

SHDN

SHDN Pin Current (Note 7)

V

SHDN

= 5V

●

0

30

nA

V

SHDN

= 0V

●

–1000 –650

nA

Shutdown Output Leakage Current (Note 7)

V

SHDN

= 0.3V (V

–

≤ V

OUT

≤ V

+

)

●

20

nA

V

L

SHDN Pin Input Low Voltage (Note 7)

●

0.3

V

V

H

SHDN Pin Input High Voltage (Note 7)

●

4.7

V

t

ON

Turn On Time (Note 7)

V

SHDN

= 0V to 5V, R

L

= 10k

400

µs

t

OFF

Turn Off Time (Note 7)

V

SHDN

= 5V to 0V, R

L

= 10k

100

µs

GBW

Gain Bandwidth Product

Freq = 1kHz

40

60

kHz

0°C ≤ T

A

≤ 70°C

●

35

kHz

–40°C ≤ T

A

≤ 85°C

●

30

kHz

SR

Slew Rate

A

V

= –1, V

OUT

= 0.5V to 4.5V

11

18

V/ms

Measure 1V to 4V, 0°C ≤ T

A

≤ 70°C

●

8

V/ms

–40°C ≤ T

A

≤ 85°C

●

6

V/ms

FPBW

Full Power Bandwidth (Note 9)

V

OUT

= 4V

P-P

0.87

1.4

kHz

電気的特性

●

は全規定温度範囲の規格値を意味する。それ以外は

_T

_A

_{= 25}

℃での値。

_V

_S

_{= 5V}

、

_0V

、

_V

_CM

_{= V}

_OUT

₌

電源電圧の

_1/2

。注記がない限り、

_LT6000

と

LT6001DD

では

V

SHDN

= V

＋

。

Note 1： 絶対最大定格はそれを超えるとデバイスに永続的な損傷を与える可能性がある 値。また、絶対最大定格状態が長時間続くと、デバイスの信頼性と寿命に悪影響を与える 恐れがある。 Note 2： 接合部温度を絶対最大定格以下に抑えるためにヒートシンクが必要な場合があ る。これは電源電圧と短絡しているアンプの数による。DDパッケージとDHCパッケージ で規定されるθJAは、PCBの最小限の熱放散メタル付きの場合である。ボードのすべての 層で広いメタル面積を使用すると、この値は減少する。 Note 3： LT6000C/LT6000I/LT6001C/LT6001IおよびLT6002C/LT6002Iは、–40℃∼85℃の温度範 囲で動作することが保証されている。 Note 4： LT6000C/LT6001C/LT6002Cは、0℃∼70℃の温度範囲で性能仕様に適合することが 保証されており、−40℃∼85℃の温度範囲で性能仕様に適合するように設計され、特性 が評価されており、性能仕様に適合すると予想されるが、これらの温度ではテストされ ず、QAサンプリングも行われない。LT6000I/LT6001I/ LT6002Iは−40℃∼85℃の温度範囲で 性能仕様に適合することが保証されている。 Note 5： このパラメータに対しては、全数テストは実施されない。 Note 6： 出力電圧振幅は出力と電源レール間で測定される。 Note 7： これらの仕様は、LT6000またはシャットダウン機能付きのLT6001DDに適用され る。 Note 8： VS = 1.8Vでのスルーレート、およびVS = 5VでのGBWとの相関により保証されてい る。 Note 9： フルパワー帯域幅はスルーレートから計算される： FPBW = SR/πVP-P

LT6000/LT6001/LT6002

7

600012fa

電源電流と電源電圧

TOTAL SUPPLY VOLTAGE (V) 0

0

SUPPLY CURRENT PER AMPLIFIER

(µ A) 5 10 15 12 14 16 35 600012 G03 2 4 6 8 10 18 20 25 30 TA = 125°C TA = –55°C TA = 25°C VCM = 0.5V

入力オフセット電圧と

全電源電圧

TOTAL SUPPLY VOLTAGE (V) 0 –300 OFFSET VOLTAGE (µ V) –100 –100 0 12 14 16 400 600012 G05 2 4 6 8 10 18 100 200 300 TA = 125°C TA = –55°C TA = 25°C VCM = 0.5V TYPICAL PART

INPUT COMMON MODE VOLTAGE (V) –200 OFFSET VOLTAGE (µ V) 0 200 400 –100 100 300 1 2 3 4 60012 G06 5 0.5 0 1.5 2.5 3.5 4.5 VS = 5V, 0V TYPICAL PART TA = 125°C TA = 25°C TA = –55°C

入力バイアス電流と同相電圧

COMMON MODE VOLTAGE (V) 0

–5.0

INPUT BIAS CURRENT (nA)

–2.5 2.5 5.0 7.5 12.5 0.5 2.5 3.5 60012 G07 0 10.0 2 4.5 5 1 1.5 3 4 VS = 5V, 0V TA = 125°C TA = 25°C TA = –55°C

出力飽和電圧と負荷電流

（出力

H

_）

SOURCING LOAD CURRENT (mA) 0.001

0.01

OUTPUT HIGH SATURATION VOLTAGE (V)

0.1 1.0 0.1 1 0.01 10 60012 G08 TA = 25°C TA = 125°C TA = –55°C VS = 5V, 0V INPUT OVERDRIVE = 30mV

出力飽和電圧と負荷電流

（出力

L

_）

SINKING LOAD CURRENT (mA) 0.001

0.01

OUTPUT LOW SATURATION VOLTAGE (V)

0.1 1.0 0.1 1 0.01 10 60012 G08 TA = 25°C TA = 125°C TA = –55°C VS = 5V, 0V INPUT OVERDRIVE = 30mV

入力オフセット電圧と

入力同相電圧

INPUT OFFSET VOLTAGE (µV) 0 PERCENT OF UNITS (%) 10 20 30 5 15 25 –400 –200 0 200 60012 G01 600 400 –600 VS = 5V, 0V VCM = 2.5V MS8 PACKAGE DISTRIBUTION (µV/°C) –5 PERCENT OF UNITS (%) 12 16 20 3 20012 G02 8 4 10 14 18 6 2 0 –3 –4 –2 –1 0 1 2 4 5 VS = 5V, 0V VCM = 2.5V MS8, GN16, DD10 PACKAGES –40°C TO 85°C

TOTAL SUPPLY VOLTAGE (V) 1

CHANGE IN OFFSET VOLTAGE

(µ V) 100 150 200 3 60012 G35 50 0 –100 1.5 2 2.5 –50 300 250 TA = 125°C TA = 25°C VCM = 0.5V TA = –55°C

入力オフセット電圧の変化と

全電源電圧

標準的性能特性

TC V

OS

の分布

V

OS

の分布

LT6000/LT6001/LT6002

600012fa

8

TOTAL SUPPLY VOLTAGE (V) 1 8 10 14 4 60012 G11 6 4 2 3 5 2 0 12

OUTPUT SHORT-CIRCUIT CURRENT (mA)

VCM = 0.5V

OUTPUT SHORTED TO V–

TA = 125°C

TA = 25°C

TA = –55°C

TOTAL SUPPLY VOLTAGE (V) 1

OUTPUT SHORT-CIRCIUT CURRENT (mA)

4 6 5 60012 G12 2 0 2 3 4 10 8 VCM = 0.5V OUTPUT SHORTED TO V+ TA = 125°C TA = 25°C TA = –55°C TIME (SECONDS)

NOISE VOLTAGE (500nV/DIV)

2 4 6 8 60012 G13 10 1 0 3 5 7 9 VS = ±2.5V

ノイズ電圧密度と周波数

FREQUENCY (Hz) 1 50 NOISE VOLTAGE (nV/ √Hz) 80 90 100 10 100 1000 60012 G14 70 60 VS = 5V, 0V TA = 25°C VCM = 4.5V VCM = 2.5V FREQUENCY (Hz) 1 10

INPUT NOISE CURRENT DENSITY (fA/

√Hz) 100 1000 10 100 1000 60012 G15 VS = 5V, 0V TA = 25°C VCM = 4.5V VCM = 2.5V OUTPUT VOLTAGE (V) 0 –60

CHANGE IN INPUT OFFSET VOLTAGE

(µ V) –40 –20 0 20 60 0.3 0.6 0.9 1.2 60012 G16 1.5 1.8 40 VS = 1.8V, 0V VCM = 0.5V TA = 25°C RL = 10k RL = 100k OUTPUT VOLTAGE (V) 0

CHANGE IN INPUT OFFSET VOLTAGE

(µ V) 0 20 4 60012 G17 –20 –40 1 2 3 5 40 VS = 5V, 0V VCM = 2.5V TA = 25°C RL = 10k RL = 100k OUTPUT VOLTAGE (V) –2.5

CHANGE IN INPUT OFFSET VOLTAGE

(µ V) 200 150 100 50 0 –50 –100 –150 – 200 1.5 20012 G18 –1.5 –0.5 0.5 1 2.5 –2 –1 0 2 VS = ±2.5V TA = 25°C RL = 10k RL = 100k INPUT OVERDRIVE (mV) 0 0

OUTPUT SATURATION VOLTAGE (mV)

20 40 60 5 10 15 20 60012 G10 25 80 100 10 30 50 70 90 30 VS = 5V, 0V NO LOAD OUTPUT HIGH OUTPUT LOW

0.1Hz

_∼

10Hz

_{の出力電圧ノイズ}

開ループ利得

出力短絡電流と全電源電圧

（ソース）

（シンク）

出力短絡電流と全電源電圧

入力ノイズ電流と周波数

開ループ利得

開ループ利得

出力飽和電圧と

入力オーバードライブ

標準的性能特性

LT6000/LT6001/LT6002

9

600012fa TEMPERATURE (°C) –50 10 GAIN BANDWIDTH (kHz)

PHASE MARGIN (DEG)

20 30 40 60 70 80 –25 25 50 125 50 45 50 55 60 70 75 80 65 0 75 100 VS = 1.8V, 0V VCM = 0.5V VS = 1.8V, 0V VCM = 0.5V VS = 5V, 0V VCM = 2.5V VS = 5V, 0V VCM = 2.5V GAIN BANDWIDTH PHASE MARGIN f = 1kHz 60012 G21 TEMPERATURE (°C) –50 SLEW RATE (V/ms) 25 30 35 25 75 60012 G22 20 15 –25 0 50 100 125 10 5 RISING VS = 5V, 0V RISING VS = 1.8V, 0V FALLING VS = 5V, 0V FALLING VS = 1.8V, 0V AV = –1 RF = RG = 100k

容量性負荷処理、

オーバーシュートと容量性負荷

CAPACITIVE LOAD (pF) 10 20 OVERSHOOT (%) 25 30 35 40 100 1000 10000 60012 G23 15 10 5 0 45 50 AV = 1 AV = 2 AV = 5 VS = 5V, 0V VCM = 2.5V

同相除去比と周波数

FREQUENCY (kHz) 0.1 70

COMMON MODE REJECTION RATIO (dB)

80 90 100 1 10 100 60012 G24 60 50 40 30 VS = ±2.5V TA = 25°C

電源除去比と周波数

FREQUENCY (kHz) 30

COMMON MODE REJECTION RATIO (dB)

70 110 10 50 90 0.01 1 10 100 60012 G25 –10 0.1 POSITIVE SUPPLY NEGATIVE SUPPLY VS = ±2.5V TA = 25°C

出力インピーダンスと周波数

FREQUENCY (kHz) 0.01 0.1 0.1 OUTPUT IMPEDANCE (Ω ) 10 10000 1 10 100 60012 G26 1 100 1000 VS = ±2.5V TA = 25°C AV = 10 AV = 1

ディスエーブル時の出力インピー

ダンスと周波数（

LT6000/LT6001DD

）

FREQUENCY (kHz) 0.010 OUTPUT IMPEDANCE (k Ω ) 10 1000 1 0.1 10 100 60012 G27 1 100 VS = ±2.5V VPIN6(SHDN) = –2.5V FREQUENCY (kHz) 0 GAIN (dB) PHASE (DEG) 60 70 –10 –20 50 20 40 30 10 0.1 10 100 1000 60012 G19 –30 –20 100 120 –40 –60 80 20 60 40 0 –80 1 VCM = 4.5V VCM = 4.5V VCM = 2.5V PHASE GAIN VCM = 2.5V VS = 5V, 0V RF = RG = 100k AV = –1

利得帯域幅および位相マージン

と電源電圧

TOTAL SUPPLY VOLTAGE (V) 0

30

PHASE MARGIN (DEG)

GAIN BANDWIDTH (kHz) 40 60 70 80 4 8 10 18 600012 G36 50 45 50 60 65 70 55 2 6 12 14 16 RF = RG = 100k AV = –1 f = 1kHz PHASE MARGIN GAIN BANDWIDTH

標準的性能特性

スルーレートと温度

利得および位相と周波数

利得帯域幅および位相マージン

と温度

LT6000/LT6001/LT6002

600012fa

10

1.5V 0.25V 100µs/DIV AV = 1 VS = 1.8V, 0V CL = 100pF RL = 10k 60012 G29 20mV/DIV 10µs/DIV AV = 1 VS = ±2.5V CL = 100pF RL = 100k 60012 G30

大信号応答

小信号応答

SHDN PIN VOLTAGE (V) 0 0

SUPPLY CURRENT BOTH AMPLIFIERS

(µ A) 10 30 40 50 0.4 0.8 1.0 1.8 60012 G31 20 0.2 0.6 1.2 1.4 1.6 VS = 1.8V, 0V TA = 125°C TA = –55°C TA = 25°C SHDN PIN VOLTAGE (V) 0

SUPPLY CURRENT BOTH AMPLIFIERS

(µ A) 20 40 60 10 30 50 –3 –1 1 3 60012 G32 5 –4 –5 –2 0 2 4 VS = ±5V TA = 125°C TA = –55°C TA = 25°C 0V VSHDN VOUT 0V 500µs/DIV VIN = 1V AV = 1 VS = 1.8V, 0V RL = 100k 60012 G33

シャットダウン応答

（

LT6000/LT6001DD

）

大信号応答

4.5V 0.5V 100µs/DIV AV = 1 VS = 5V, 0V CL = 100pF RL = 10k 60012 G28

電源電流と

SHDN

_{ピン電圧（}

LT6000

_）

SHDN PIN VOLTAGE (V) 0 0 SUPPLY CURRENT (µ A) 5 15 20 25 0.4 0.8 1.0 1.8 60012 G37 10 0.2 0.6 1.2 1.4 1.6 30 _V S = 1.8V, 0V TA = 125°C TA = –55°C TA = 25°C SHDN PIN VOLTAGE (V) 0 SUPPLY CURRENT (µ A) 10 20 30 5 15 25 –3 –1 1 3 60012 G34 5 –4 –5 –2 0 2 4 TA = 125°C VS = ±5V TA = –55°C TA = 25°C

標準的性能特性

電源電流と

SHDN

ピン電圧（

LT6000

）

全電源電流と

SHDN

_ピン電圧

（

LT6001DD

）

（

全電源電流と

LT6001DD

_）

SHDN

ピン電圧

LT6000/LT6001/LT6002

11

600012fa Q1 Q17 Q6 Q2 Q10 C1 Q3 IN+ Q8 Q19 Q20 R1 R8 7M R6 R7 R2 30k D3 V+ V+ V– R4 R5 IN– R3 30k Q9 Q11 Q14 V+ OUT V– SHDN V– Q15 CM Q13 COMPLEMENTARY DRIVE GENERATOR Q12 Q4 Q5 Q7 Q16 Q18

図

1

簡略回路図

アプリケーション情報

電源電圧

LT6000/LT6001/LT6002の正電源は、ピンから1インチ以内

に小型コンデンサ（約0.01µF）を使用してバイパスする必

要があります。重い負荷をドライブするときには、4.7µF

の電解コンデンサを追加しなければなりません。両電源

を使用するときは、負電源ピンでも同様です。

レール・トゥ・レール特性

LT6000/LT6001/LT6002は、負電源から正電源までの入力

信号範囲で完全に機能します。このアンプの簡略回路図

を図1に示します。入力段は2個の差動アンプ（PNP段Q3/

Q6およびNPN段Q4/Q5）によって構成されており、これら

は異なった同相入力電圧範囲でアクティブになります。

PNP段は、負電源から正電源より約1V低い電圧までの間

の同相電圧（V

CM

）でアクティブになります。V

CM

が正電

源に近づくと、トランジスタQ7がQ2のテール電流を電流

ミラーQ8/Q9に振り分け、NPN差動ペアを起動します。正

電源までの入力同相範囲の残りの部分では、PNPペアは

アクティブではなくなります。

次の段は折り返しカスケードと電流ミラーで、入力段の

差動信号をシングルエンド出力に変換します。コンデン

サC1は、ユニティ・クロス周波数を下げ、アンプの利得帯

域幅を狭めることなく周波数安定性を向上させます。相

補ドライブ・ジェネレータは、レール・トゥ・レールで振幅

する出力トランジスタに電流を供給します。

入力

入力バイアス電流は、どの段がアクティブかによって決

まります。入力バイアス電流の極性は、入力同相電圧に

よって異なります。PNP段がアクティブだと、入力ピンか

ら入力バイアス電流が流れ出します。NPN段がアクティ

ブだと、電流は逆方向に流れます。非反転および反転の

ソース・インピーダンスを等しくすることにより、入力バ

イアス電流に起因するオフセット誤差を最小限に抑える

ことができます。

LT6000/LT6001/LT6002

600012fa

12

SUPPLY VOLTAGE (V) 0

SUPPLY CURRENT PER AMPLIFIER

(µ A) 12 16 20 4 60012 F01 8 4 10 14 18 6 2 0 1 0.5 1.5 2 2.5 3 3.5 4.5 5 OUTPUT LOW OUTPUT HIGH OUTPUT AT VS/2

–

+

30mV VS

出力が H

–

+

VS/2 VS 60012 F02

出力がV

S

/2

–

+

30mV VS

出力が L

図

1.

起動特性

図

2.

起動特性用回路

アプリケーション情報

入力オフセット電圧は、どの入力段がアクティブかに

よって決まりますが、両方の入力段で調整され、PNP段で

は最大でも600µVが保証されます。入力オフセット電圧

は、両方の入力段で調整されることによって、全同相範囲

（CMRR）で通常400µVとなり、アンプの精度が維持されま

す。

LT6000/LT6001/LT6002の入力段は位相反転保護機能を内

蔵しており、入力が負電源レールを2V下回っても出力が

逆極性になるのを防止します。入力ピンには30kの保護抵

抗が内蔵されているため、入力がV

–

_{より下げられた場合、}

または大きな差動信号が印加された場合に、電流が過大

になることはありません。入力が正電源レールを超える

場合には、入力電流を10mAに制限する必要があります。

出力

LT6000/LT6001/LT6002の出力は、無負荷の正電源レール

の30mV以内、無負荷の負電源レールの30mV以内に振幅

することができます。正電源レールの30mV以内または負

電源レールの30mV以内の入力電圧をモニタするときに

は、出力がクリップされない利得を選択する必要があり

ます。LT6000/LT6001/LT6002は、単一5V電源で通常10mA

をソースすることができ、

「電気的特性」で注記するとお

り、ソース電流は単一1.8V電源では4mAまで減少します。

出力が強制的にV

–

_{を下回ると、出力からV}

–

_{の通常逆バイ}

アスされているサブストレート・ダイオードは、無制限に

電流を流します。この電流が過渡的なもので100mAに制

限されていれば、デバイスは損傷を受けません。

起動特性と出力飽和特性

マイクロパワー・オペアンプは、起動時や出力飽和時の特

性がマイクロパワーではなくなることがあります。この

ため、制限された電流源を破壊する可能性があり、最悪

の場合、システムを公称電圧まで立ち上げるのに十分な

電源電流を供給できなくなる場合があります。また、出力

飽和時に、デバイスは過度の電流を流して電源電圧を低

下させ、レール･トゥ･レール性能を劣化させることがあ

ります。図1は、3つの制限されたケースにおけるLT6000/

LT6001/LT6002の起動特性を示します。これらの回路を図

2に示します。1つの回路は正のオフセットを生成し、H

に飽和した状態が出力されます。もう1つの回路は負のオ

フセットを生成し、L に飽和した状態が出力され、最後

の回路では電源電圧の1/2が出力されます。いずれの場合

も電源電流は良好に制御され、出力がどちらのレールの

状態でも過電流にはなりません。

LT6000/LT6001/LT6002

13

600012fa VIN (V) –3 –3 VOUT (V) I CC (µ A) –2 –1 0 4 2 –1 1 2 3 1 10 20 30 70 50 60 40 –2 0 3 60012 F03 VIN VS = ±2.5V, AV = 1

+

–

COMPETITIVE PART LT6001 VOUT SUPPLY CURRENT PER AMPLIFIER

図

3. V

OUT

および

I

CC

と入力電圧

アプリケーション情報

LT6000/LT6001/LT6002の出力は、各レールの30mV以内に

正しく振幅できるので、実際、過度な電源電流は流れませ

ん。図3は、デュアルのLT6001を他社のデバイスと比較し

たものです。両方のオペアンプはユニティゲインで、出力

は各レールまでドライブされています。電源電流は、オペ

アンプがリニア動作中で、各レールまでドライブされた

ときの値を示しています。図3から分かるように、他社の

デバイスの電源電流は出力がどのレールに達するかに応

じて3倍や5倍に増加しますが、LT6001には実際上、過度な

電流は流れません。

利得

出力が電流をソースしているときには、開ループ利得は

負荷とはほとんど関係がありません。これにより、負荷が

グランドに戻される単一電源のアプリケーションでの性

能が最適化されます。様々な負荷に対する開ループ利得

の標準性能曲線により詳細が示されています。

シャットダウン

シングルのLT6000および10ピンのデュアルのLT6001は、

デバイスをディスエーブルして消費電流を低減し、出力

をハイ・インピーダンスにするシャットダウン機能を備

えています。これらのデバイスは、SHDNピンをV

­

の0.3V

以内にするとシャットダウンさせることができます。

これらのアンプは、SHDNピンをV

­

の0.3V以内にすると

シャットダウンすることが保証されています。この正確

な切り替え点は電源電圧の関数になります。

「標準的性能

特性」の電源電流とシャットダウン・ピン電圧のグラフを

参照してください。シャットダウンすると、全電源電流は

約0.8µAに、出力リーク電流は20nA（V

­

≤ V

OUT

≤ V

＋

）に

なります。通常動作時には、SHDNピンはV

＋

に接続して

ください。SHDNピンをフロートさせておくことができ

ますが、SHDNピンの寄生リーク電流が1µAを超えると、

デバイスを誤ってシャットダウンしてしまうことがあり

ます。

LT6000/LT6001/LT6002

600012fa

14

–

+

8 10k 90.9k 0.9V (NiMH) –0.9V (NiMH) 3 2 1

–

+

10k 90.9k 5 VIN 6 7 _OUT 60012 TA02a 1/2 LT6001 1/2 LT6001 FREQUENCY (Hz) –10 GAIN (dB) 50 60 –20 –30 40 10 30 20 0 100 10k 100k 1M 60012 TA02b –40 1k

利得

100

のアンプ

（

30

µ

A

_{の電源電流で}

GBW

_が

400kHz

_）

利得と周波数

標準的応用例

LT6000/LT6001/LT6002

15

600012fa

DCB

_{パッケージ}

6

ピン・プラスチック

DFN

（

2mm 3mm

）

(Reference LTC DWG # 05-08-1715)

3.00 ±0.10 (2 SIDES) 2.00 ±0.10 (2 SIDES) NOTE:

1. DRAWING TO BE MADE A JEDEC PACKAGE OUTLINE M0-229 VARIATION OF (TBD) 2. DRAWING NOT TO SCALE

3. ALL DIMENSIONS ARE IN MILLIMETERS

4. DIMENSIONS OF EXPOSED PAD ON BOTTOM OF PACKAGE DO NOT INCLUDE MOLD FLASH. MOLD FLASH, IF PRESENT, SHALL NOT EXCEED 0.15mm ON ANY SIDE 5. EXPOSED PAD SHALL BE SOLDER PLATED

6. SHADED AREA IS ONLY A REFERENCE FOR PIN 1 LOCATION ON THE TOP AND BOTTOM OF PACKAGE

0.40 ± 0.10

BOTTOM VIEW—EXPOSED PAD 1.65 ± 0.10 (2 SIDES) 0.75 ±0.05 R = 0.115 TYP R = 0.05 TYP 1.35 ±0.10 (2 SIDES) 1 3 6 4 PIN 1 BAR TOP MARK (SEE NOTE 6) 0.200 REF 0.00 – 0.05 (DCB6) DFN 0405 0.25 ± 0.05 0.50 BSC PIN 1 NOTCH R0.20 OR 0.25 × 45° CHAMFER 0.25 ± 0.05 1.35 ±0.05 (2 SIDES)

RECOMMENDED SOLDER PAD PITCH AND DIMENSIONS 1.65 ±0.05 (2 SIDES) 2.15 ±0.05 0.70 ±0.05 3.55 ±0.05 PACKAGE OUTLINE 0.50 BSC

パッケージ寸法

NOTE： 1. 図はJEDECパッケージ外形MO-229のバリエーションになる予定 2. 図は実寸とは異なる 3. すべての寸法はミリメートル 4. パッケージ底面の露出パッドの寸法にはモールドのバリを含まない。モールドのバリは （もしあれば）各サイドで0.15mmを超えないこと 5. 露出パッドは半田メッキとする 6. 網掛けの部分はパッケージの上面と底面のピン1の位置の参考に過ぎない 推奨する半田パッドのピッチと寸法 露出パッドの底面 パッケージの 外形 ピン1のトッ プ・マーキング （NOTE 6を参照）

LT6000/LT6001/LT6002

600012fa

16

MS8

パッケージ

8

_{ピン・プラスチック}

MSOP

(Reference LTC DWG # 05-08-1660)

MSOP (MS8) 0204 0.53 ± 0.152 (.021 ± .006) SEATING PLANE NOTE: 1. DIMENSIONS IN MILLIMETER/(INCH) 2. DRAWING NOT TO SCALE

3. DIMENSION DOES NOT INCLUDE MOLD FLASH, PROTRUSIONS OR GATE BURRS.

MOLD FLASH, PROTRUSIONS OR GATE BURRS SHALL NOT EXCEED 0.152mm (.006") PER SIDE 4. DIMENSION DOES NOT INCLUDE INTERLEAD FLASH OR PROTRUSIONS.

INTERLEAD FLASH OR PROTRUSIONS SHALL NOT EXCEED 0.152mm (.006") PER SIDE 5. LEAD COPLANARITY (BOTTOM OF LEADS AFTER FORMING) SHALL BE 0.102mm (.004") MAX

0.18 (.007) 0.254 (.010) 1.10 (.043) MAX 0.22 – 0.38 (.009 – .015) TYP 0.127 ± 0.076 (.005 ± .003) 0.86 (.034) REF 0.65 (.0256) BSC 0° – 6° TYP DETAIL “A” DETAIL “A” GAUGE PLANE 1 2 3 4 4.90 ± 0.152 (.193 ± .006) 8 7 6 5 3.00 ± 0.102 (.118 ± .004) (NOTE 3) 3.00 ± 0.102 (.118 ± .004) (NOTE 4) 0.52 (.0205) REF 5.23 (.206) MIN 3.20 – 3.45 (.126 – .136) 0.889 ± 0.127 (.035 ± .005)

RECOMMENDED SOLDER PAD LAYOUT 0.42 ± 0.038 (.0165 ± .0015) TYP 0.65 (.0256) BSC

パッケージ寸法

推奨する半田パッド・レイアウト NOTE： 1. 寸法はミリメートル/（インチ） 2. 図は実寸とは異なる 3. 寸法にはモールドのバリ、突出部、またはゲートのバリを含まない。モールドのバリ、 突出部、またはゲートのバリは、各サイドで0.152mm（0.006"）を超えないこと 4. 寸法には、リード間のバリまたは突出部を含まない。リード間のバリまたは突出部は、 各サイドで0.152mm（0.006"）を超えないこと 5. リードの平坦度（整形後のリードの底面）は最大0.102mm（0.004"）であること

LT6000/LT6001/LT6002

17

600012fa

DD

_{パッケージ}

10

ピン（

3mm 3mm

）プラスチック

DFN

(Reference LTC DWG # 05-08-1699)

3.00 ±0.10 (4 SIDES) NOTE:

1. DRAWING TO BE MADE A JEDEC PACKAGE OUTLINE M0-229 VARIATION OF (WEED-2). CHECK THE LTC WEBSITE DATA SHEET FOR CURRENT STATUS OF VARIATION ASSIGNMENT 2. DRAWING NOT TO SCALE

3. ALL DIMENSIONS ARE IN MILLIMETERS

4. DIMENSIONS OF EXPOSED PAD ON BOTTOM OF PACKAGE DO NOT INCLUDE MOLD FLASH. MOLD FLASH, IF PRESENT, SHALL NOT EXCEED 0.15mm ON ANY SIDE 5. EXPOSED PAD SHALL BE SOLDER PLATED

6. SHADED AREA IS ONLY A REFERENCE FOR PIN 1 LOCATION ON THE TOP AND BOTTOM OF PACKAGE

0.38 ± 0.10

BOTTOM VIEW—EXPOSED PAD 1.65 ± 0.10 (2 SIDES) 0.75 ±0.05 R = 0.115 TYP 2.38 ±0.10 (2 SIDES) 1 5 10 6 PIN 1 TOP MARK (SEE NOTE 6) 0.200 REF 0.00 – 0.05 (DD10) DFN 1103 0.25 ± 0.05 2.38 ±0.05 (2 SIDES)

RECOMMENDED SOLDER PAD PITCH AND DIMENSIONS

1.65 ±0.05 (2 SIDES) 2.15 ±0.05 0.50 BSC 0.675 ±0.05 3.50 ±0.05 PACKAGE OUTLINE 0.25 ± 0.05 0.50 BSC

パッケージ寸法

NOTE： 1. 図はJEDECパッケージ外形MO-229のバリエーション（WEED-2）になる予定。 バリエーションの指定の現状についてはLTCのWebサイトのデータシートを参照 2. 図は実寸とは異なる 3. すべての寸法はミリメートル 4. パッケージ底面の露出パッドの寸法にはモールドのバリを含まない。 モールドのバリは（もしあれば）各サイドで0.15mmを超えないこと 5. 露出パッドは半田メッキとする 6. 網掛けの部分はパッケージの上面と底面のピン1の位置の参考に過ぎない 推奨する半田パッドのピッチと寸法 パッケージの 外形 ピン1のトッ プ・マーキング （NOTE 6を参照） 露出パッドの底面

LT6000/LT6001/LT6002

600012fa

18

GN

_{パッケージ}

16

ピン細型プラスチック

SSOP

(Reference LTC DWG # 05-08-1641)

GN16 (SSOP) 0204 1 2 3 4 5 6 7 8 .229 – .244 (5.817 – 6.198) .150 – .157**(3.810 – 3.988) 16 15 14 13 .189 – .196* (4.801 – 4.978) 12 11 10 9 .016 – .050 (0.406 – 1.270) .015 ± .004 (0.38 ± 0.10) × 45° 0° – 8° TYP .007 – .0098 (0.178 – 0.249) .0532 – .0688 (1.35 – 1.75) .008 – .012 (0.203 – 0.305) TYP .004 – .0098 (0.102 – 0.249) .0250 (0.635) BSC .009 (0.229) REF .254 MIN

RECOMMENDED SOLDER PAD LAYOUT .150 – .165

.0250 BSC .0165 ±.0015

.045 ±.005

*DIMENSION DOES NOT INCLUDE MOLD FLASH. MOLD FLASH SHALL NOT EXCEED 0.006" (0.152mm) PER SIDE

**DIMENSION DOES NOT INCLUDE INTERLEAD FLASH. INTERLEAD FLASH SHALL NOT EXCEED 0.010" (0.254mm) PER SIDE

INCHES (MILLIMETERS) NOTE:

1. CONTROLLING DIMENSION: INCHES 2. DIMENSIONS ARE IN

3. DRAWING NOT TO SCALE

パッケージ寸法

推奨する半田パッド・レイアウト NOTE： 1. 標準寸法：インチ 2. 寸法は 3. 図は実寸とは異なる * 寸法にはモールドのバリを含まない。モールドのバリは各サイド で0.006"（0.152mm）を超えないこと * * 寸法にはリード間のバリを含まない。リード間のバリは各サイド で0.010"（0.254mm）を超えないこと インチ （ミリメートル）

LT6000/LT6001/LT6002

19

600012fa

DHC

_{パッケージ}

16

ピン（

5mm 5mm

）プラスチック

DFN

(Reference LTC DWG # 05-08-1706)

3.00 ±0.10 (2 SIDES) 5.00 ±0.10 (2 SIDES) NOTE:

1. DRAWING PROPOSED TO BE MADE VARIATION OF VERSION (WJED-1) IN JEDEC PACKAGE OUTLINE MO-229

2. DRAWING NOT TO SCALE

3. ALL DIMENSIONS ARE IN MILLIMETERS

4. DIMENSIONS OF EXPOSED PAD ON BOTTOM OF PACKAGE DO NOT INCLUDE MOLD FLASH. MOLD FLASH, IF PRESENT, SHALL NOT EXCEED 0.15mm ON ANY SIDE 5. EXPOSED PAD SHALL BE SOLDER PLATED

6. SHADED AREA IS ONLY A REFERENCE FOR PIN 1 LOCATION ON THE TOP AND BOTTOM OF PACKAGE

0.40 ± 0.10

BOTTOM VIEW—EXPOSED PAD 1.65 ± 0.10 (2 SIDES) 0.75 ±0.05 R = 0.115 TYP R = 0.20 TYP 4.40 ±0.10 (2 SIDES) 1 8 16 9 PIN 1 TOP MARK (SEE NOTE 6) 0.200 REF 0.00 – 0.05 (DHC16) DFN 1103 0.25 ± 0.05 PIN 1 NOTCH 0.50 BSC 4.40 ±0.05 (2 SIDES)

RECOMMENDED SOLDER PAD PITCH AND DIMENSIONS

1.65 ±0.05 (2 SIDES) 2.20 ±0.05 0.50 BSC 0.65 ±0.05 3.50 ±0.05 PACKAGE OUTLINE 0.25 ± 0.05

パッケージ寸法

NOTE： 1. 図はJEDECパッケージ・アウトラインMO-229のバージョンのバリエーション（WJED-1） として提案 2. 図は実寸とは異なる 3. すべての寸法はミリメートル 4. パッケージ底面の露出パッドの寸法にはモールドのバリを含まない。 モールドのバリは（もしあれば）各サイドで0.15mmを超えないこと 5. 露出パッドは半田メッキとする 6. 網掛けの部分はパッケージの上面と底面のピン1の位置の参考に過ぎない 推奨する半田パッドのピッチと寸法 露出パッドの底面 パッケージの 外形 ピン1のトッ プ・マーキング （NOTE 6を参照） リニアテクノロジー・コーポレーションがここで提供する情報は正確かつ信頼できるものと考えておりますが、その使用に関する責務は一切負い ません。また、ここに記載された回路結線と既存特許とのいかなる関連についても一切関知いたしません。なお、日本語の資料はあくまでも参考資 料です。訂正、変更、改版に追従していない場合があります。最終的な確認は必ず最新の英語版データシートでお願いいたします。

LT6000/LT6001/LT6002

600012fa

20

低電力

V/F

_{コンバータ}

–

+

A2 1/2 LT6001 2 1M 1M 1M 2M VREF VREF 1M VREF VREF VIN VREF 42.2k 1 7 8 4 0.1µF 42.2k 2M 2M 42.2k TP0610 2N7002 3

–

+

A1 1/2 LT6001 5 6 8 7 VOUT 6 5 2 1

–

+

LTC®₁₄₄₀ 3 1000pF FREQUENCY OUT ≈ 7.5Hz/mV • VIN LINEARITY ≈ 5%, VIN 20mV TO 800mV

ISUPPLY ≈ 60µA TO 100µA

DIODES: CENTRAL SEMI CMOD3003 ×4 0.1µF 0.1µF 1µF VREF VS 4.3V TO 20V 6 60012 TA03 2 1 4 LT1790-4.096

–

+

LT6000 1.8V VOUT VIN1 SHDN

–

+

LT6000 1.8V 60012 TA04a VIN2 INPUT SELECT SHDN SN74LVC2604

MUX

_アンプ

VOUT 5ms/DIV 60012 TA04b VS = 1.8V VIN1 = 250Hz AT 1VP-P VIN2 = 500Hz AT 0.5VP-P INPUT SELECT = 25Hz AT 1.8VP-P INPUT SELECT

MUX

_{アンプの波形}

標準的応用例

関連製品

製品番号

説明

注釈

LT2178/LT2179

17µAデュアル/クワッド単一電源オペアンプ

V

OS（MAX）

：120µV、利得帯域幅＝60kHz

LT1490A/LT1491A

50µAデュアル/クワッドOver-The-Top

®

_V

_OS（MAX）

_{：950µV、利得帯域幅＝200kHz}

レール・トゥ・レール入出力オペアンプ

LT1494/LT1495/LT1496

最大1.5µA、シングル/デュアル/クワッドOver-The-Top

V

OS（MAX）

：375µV、利得帯域幅＝2.7kHz

高精度レール・トゥ・レール入出力オペアンプ

LT1672/LT1673/LT1674

最大2µA、AV≥5、シングル/デュアル/クワッドOver-The-Top 利得5で安定、利得帯域幅＝12kHz

高精度レール・トゥ・レール入出力オペアンプ

LT1782

マイクロパワーOver-The-Top SOT-23レール・トゥ・レール SOT-23、V

OS（MAX）

：800µV、I

S

=55µA(最大)、

入出力オペアンプ

利得帯域幅＝200kHz、シャットダウン・ピン

Over-The-Topはリニアテクノロジー社の登録商標です。

 LINEAR TECHNOLOGY CORPORATION 2005 0406 REV A • PRINTED IN JAPAN

リニアテクノロジー株式会社

〒102-0094 東京都千代田区紀尾井町3-6秀和紀尾井町パークビル8F

TEL 03-5226-7291

●

FAX 03-5226-0268

●

www.linear-tech.co.jp
