(1)S = 1 : 1 0 0
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号 １
路 線 名
松 本 橋 橋 梁 一 般 図
松本橋 橋梁一般図
出 水 市 荘 地 内
松 本 橋 （ マ ツ モ ト バ シ ）
橋 梁 諸 元
市 道 荒 崎 古 浜 線
西 暦 1 9 8 3 年 （ 昭 和 5 8 年 1 月 ： 3 2 年 経 過 ）
二 級 河 川 高 尾 野 川 （ 管 理 者 ： 鹿 児 島 県 ）
4 . 0 0 0 ｍ
1 2 7 . 0 0 0 ｍ （ 5 径 間 ）
橋 台 形 式 不 明 ・ 張 出 式 橋 脚 （ ４ 基 ）
1 1 2
整 理 番 号
平 面 図
S=1:200
排水桝 250×340
高尾野川
側 面 図
S=1:200
A1
P2
P4
A2
古 浜
荒 崎
P3
P1
高尾野川
A1
P1
P2
P3
P4
A2
[C1]
横桁断面番号 ⇒
[C2]
[C3]
[C4] [C5]
[C6]
[C7]
[C8] [C9]
[C10]
[C11]
[C12] [C13]
[C14]
[C15]
[C16] [C17]
[C18]
[C19]
[C20]
上 部 工 標 準 断 面 図
S = 1 : 5 0
高尾野川
Ｇ１ Ｇ２ Ｇ３
水道管φ100
1.500% 1.500%
As舗装
架 橋 位 置
橋 名
架 設 年
路 線 名
河 川 名
有 効 幅 員
橋 長
ポ ス ト テ ン シ ョ ン 方 式 Ｐ Ｃ 単 純 Ｔ 桁 橋
下 部 工 形 式
上 部 工 形 式
平 成 3 0 年 度 松 本 橋 補 修 工 事
位 置 図
3
8
00
20 25376 20 25376 20 25376 20 25376 20 25376 20
127000
20 25376 20 25376 20 25376 20 25376 20 25376 20
橋長 L=127000
6
0
0
4
0
0
0
6
0
0
5
2
0
0
5000 25420 22430 20850 22910 25410
600 4000 600
5200
950 2@1650=3300 950
5200
200
500
2
0
0 21
0
5
9
0
1
0
0 200
1
3
0
0
1
0
0
1
7
5
5
0
2
0
0 175
1
5
0
7
5
0
2
5
0
500 3000 500
本工事実施箇所
図 示 の と お り
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号 2
路 線 名

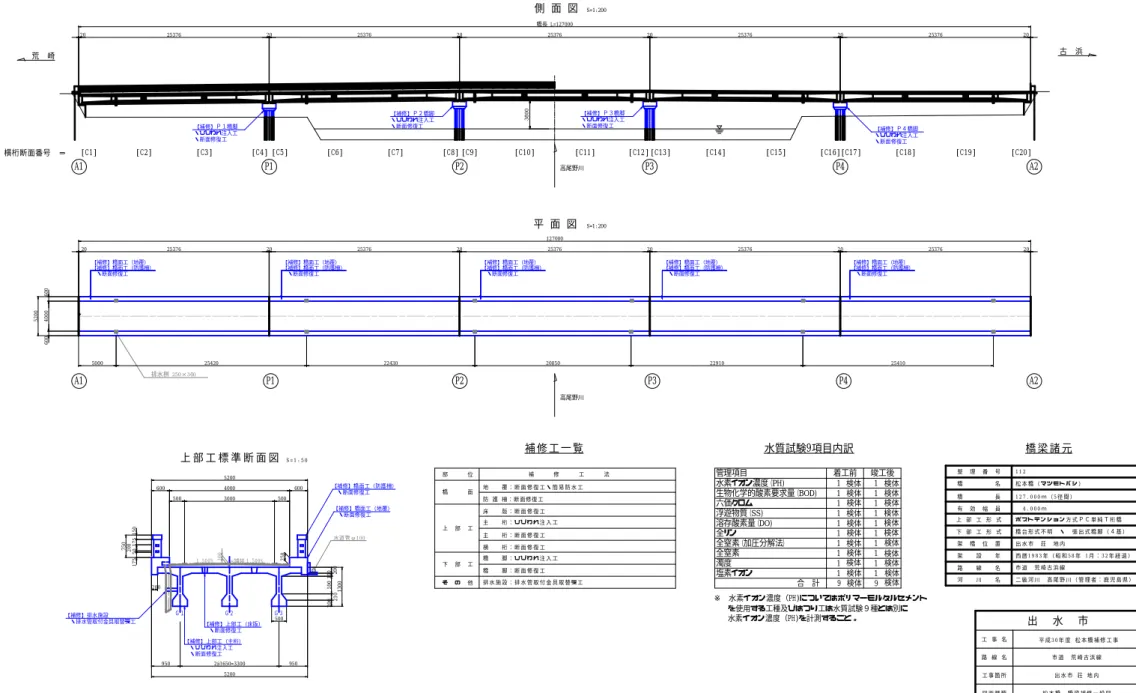

松 本 橋 橋 梁 補 修 一 般 図
松本橋 橋梁補修一般図
地 覆 ： 断 面 修 復 工 ・ 簡 易 防 水 工
排 水 施 設 ： 排 水 管 取 付 金 具 取 替 え 工
主 桁 ： 断 面 修 復 工
横 桁 ： 断 面 修 復 工
橋 脚 ： ひ び わ れ 注 入 工
橋 脚 ： 断 面 修 復 工
主 桁 ： ひ び わ れ 注 入 工
防 護 柵 ： 断 面 修 復 工
床 版 ： 断 面 修 復 工
【補修】Ｐ１橋脚
・ひびわれ注入工
・断面修復工
出 水 市 荘 地 内
松 本 橋 （ マ ツ モ ト バ シ ）
橋 梁 諸 元
市 道 荒 崎 古 浜 線
西 暦 1 9 8 3 年 （ 昭 和 5 8 年 1 月 ： 3 2 年 経 過 ）
二 級 河 川 高 尾 野 川 （ 管 理 者 ： 鹿 児 島 県 ）
4 . 0 0 0 ｍ
1 2 7 . 0 0 0 ｍ （ 5 径 間 ）
橋 台 形 式 不 明 ・ 張 出 式 橋 脚 （ ４ 基 ）
1 1 2
整 理 番 号
平 面 図
S=1:200
排水桝 250×340
高尾野川
側 面 図
S=1:200
A1
P2
P4
A2
古 浜
荒 崎
P3
P1
高尾野川
A1
P1
P2
P3
P4
A2
[C1]
横桁断面番号 ⇒
[C2]
[C3]
[C4] [C5]
[C6]
[C7]
[C8] [C9]
[C10]
[C11]
[C12] [C13]
[C14]
[C15]
[C16] [C17]
[C18]
[C19]
[C20]
【補修】Ｐ２橋脚
・ひびわれ注入工
・断面修復工
【補修】Ｐ３橋脚
・ひびわれ注入工
・断面修復工
【補修】Ｐ４橋脚
・ひびわれ注入工
・断面修復工
上 部 工 標 準 断 面 図
S = 1 : 5 0
高尾野川
水道管φ100
1.500% As舗装1.500%
【補修】橋面工（防護柵）
・断面修復工
【補修】上部工（主桁）
・ひ びわ れ注 入工
・断面修復工
【補修】上部工（床版）
・断面修復工
【補修】排水施設
・排水管取付金具取替え工
補 修 工 法
補 修 工 一 覧
上 部 工
部 位
下 部 工
そ の 他
橋 面
架 橋 位 置
橋 名
架 設 年
路 線 名
河 川 名
有 効 幅 員
橋 長
ポ ス ト テ ン シ ョ ン 方 式 Ｐ Ｃ 単 純 Ｔ 桁 橋
下 部 工 形 式
上 部 工 形 式
【補修】橋面工（地覆）
・断面修復工
平 成 3 0 年 度 松 本 橋 補 修 工 事
管理項目
着工前
竣工後
水素イオン濃度（PH)
1
1
生物化学的酸素要求量（BOD)
1
1
六価クロム
1
1
浮遊物質（SS)
1
1
溶存酸素量（DO)
1
1
全リン
1
1
全窒素（加圧分解法）
1
1
全窒素
1
1
濁度
1
1
塩素イオン
1
1
水質試験9項目内訳
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
検体
9
9
※ 水素イオン濃度（PH)についてはポリマーモルタルセメント
を使用する工種及びはつり工は水質試験９種とは別に
水素イオン濃度（PH)を計測すること。
合 計
3
8
00
20 25376 20 25376 20 25376 20 25376 20 25376 20
127000
20 25376 20 25376 20 25376 20 25376 20 25376 20
橋長 L=127000
6
0
0
4
0
0
0
6
0
0
5
2
0
0
5000 25420 22430 20850 22910 25410
600 4000 600
5200
950 2@1650=3300 950
5200
200
500
2
0
0 21
0
5
9
0
1
0
0 200
1
3
0
0
1
0
0
1
7
5
5
0
2
0
017
5
1
5
0
7
5
0
2
5
0
500 3000 500
【補修】橋面工（防護柵）
【補修】橋面工（地覆）
・断面修復工
【補修】橋面工（防護柵）
【補修】橋面工（地覆）
・断面修復工
【補修】橋面工（防護柵）
【補修】橋面工（地覆）
・断面修復工
【補修】橋面工（防護柵）
【補修】橋面工（地覆）
・断面修復工
【補修】橋面工（防護柵）
【補修】橋面工（地覆）
・断面修復工
Ｇ１ Ｇ２ Ｇ３
図 示 の と お り
出 水 市
平 成 3 0 年 度 松 本 橋 補 修 工 事
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号 3
路 線 名
松 本 橋 コ ン ク リ ー ト 補 修 工 標 準 図
松本橋 コンクリート補修工標準図
断 面 修 復 工
コ ン ク リ ー ト は つ り
（ 亜 硝 酸 リ チ ウ ム 含 有 ﾍ ﾟ ｰ ｽ ﾄ ）
（ ポ リ マ ー セ メ ン ト モ ル タ ル ）
断 面 修 復 材 こ て 塗 り
鋼 材 防 錆 材 塗 布
鉄 筋 下 地 処 理 （ ケ レ ン ）
コ ン ク リ ー ト は つ り
カ ッ タ ー 切 断
【 注 記 】
※ 補 修 箇 所 ・ 数 量 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て 確 認 ， 変 更 の こ と ．
ハ ツ リ 面 下 地 処 理 （ 高 圧 水 洗 ）
1 . 劣 化 ， 不 良 コ ン ク リ ー ト の ハ ツ リ は ， 健 全 部 に 損 傷 を 与 え な い よ う 入 念 に 作 業
す る こ と ．
2 . 鉄 筋 腐 食 部 の ハ ツ リ は ， 鉄 筋 腐 食 が な い 箇 所 ま で ハ ツ リ 取 り 修 復 を 行 う こ と ．
3 . 剥 離 ・ 豆 板 部 は ， 浮 き ・ ぜ い 弱 部 分 を ハ ツ リ 取 り ， 鉄 筋 が あ る 場 合 に は 防 錆 処
理 後 ， 断 面 修 復 を 施 す こ と ．
4 . 腐 食 し 断 面 欠 損 が 著 し い 鉄 筋 に つ い て は ， 添 え 筋 を 行 っ た 上 で 断 面 修 復 の こ と ．
5 . 使 用 す る 材 料 に よ り ， 塗 布 面 の 状 態 ( 湿 潤 ・ 乾 燥 ) ， 養 生 方 法 ( 水 を 散 布 ・ 乾 燥 ) ，
散 布 回 数 ， 検 査 方 法 等 が 異 な る た め ， 必 ず 使 用 す る 材 料 の メ ー カ ー に 製 品 仕 様
及 び 施 工 方 法 を 確 認 の こ と ．
6 . 使 用 す る 材 料 に つ い て は ， 施 工 仕 様 ( 手 順 ・ 塗 布 量 等 ) を 必 ず 材 料 メ ー カ ー に 確
認 し た 上 で 適 用 ・ 施 工 す る こ と ．
7 . 使 用 目 的
・ 鉄 筋 防 錆 剤 は 鉄 筋 腐 食 抑 制 材 と し て 使 用 し ， マ ク ロ セ ル 腐 食 対 策 と し て 亜 硝
酸 リ チ ウ ム 含 有 と す る ．
・ 補 修 部 縁 端 は フ ェ ザ ー エ ッ ジ が 生 じ な い よ う
カ ッ タ ー で 切 れ 込 み を 入 れ る ．
・ 劣 化 ， 不 良 部 の コ ン ク リ ー ト を ハ ツ リ 取 る ．
・ 高 圧 水 で ハ ツ リ 面 の 汚 れ ・ 脆 弱 部 を 除 去 洗 浄
・ 腐 食 し た 鉄 筋 の 表 面 を デ ィ ス ク サ ン ダ ー 等 に
よ り ケ レ ン し 入 念 に 錆 を 落 と す ．
・ 鉄 筋 表 面 に 指 定 さ れ た 量 の 鋼 材 防 錆 材 を 塗 布
・ 断 面 修 復 材 を 横 溢 部 ， 鋼 材 裏 等 に 充 て ん す る
よ う 入 念 な 施 工 を 行 う ．
【 施 工 手 順 】
上 部 工 ・ 下 部 工 断 面 修 復 工
補 修 材 料 ： （ 鉄 筋 防 錆 材 ） 亜 硝 酸 リ チ ウ ム 含 有 鉄 筋 防 錆 材
（ 断 面 修 復 材 ） ポ リ マ ー セ メ ン ト モ ル タ ル
【 注 記 】
【 施 工 手 順 】
仕 上 げ
注 入
養 生
シ ー ル 材 塗 布
注 入 プ レ ー ト 貼 付
表 面 処 理
ひ び わ れ 注 入 工
ひ び わ れ 幅 0 . 2 m m 以 上 1 . 0 m m 未 満
主 構 部 ・ 下 部 工 ひ び わ れ 注 入 工 法
補 修 材 料 ： エ ポ キ シ 樹 脂 注 入 材 3 種
1 . 注 入 対 象 と な る ひ び わ れ は ， ひ び わ 幅 0 . 2 m m 以 上 の も の と す る ．
2 . ひ び わ れ 注 入 深 さ は ， 5 0 m m 程 度 を 想 定 し て い る が ， ひ び わ れ 最 深 部
ま で 確 実 に 注 入 す る こ と ．
3 . 注 入 パ イ プ の 間 隔 は 2 5 c m 程 度 と す る ．
4 . ひ び わ れ 注 入 箇 所 に つ い て は ， 現 場 確 認 後 ， 施 工 箇 所 ・ 数 量 を 決 定
の こ と と す る ．
5 . 注 入 材 料 は ひ び 割 れ 追 従 性 の 高 い ， 可 と う 性 注 入 用 エ ポ キ シ 樹 脂 で
国 土 交 通 省 土 木 補 修 用 エ ポ シ キ 樹 脂 注 入 材 の 適 合 材 を 使 用 す る こ と ．
ひびわれ注入工
項 目 仕 様 単位
A1-P1 P1-P2上部工（地覆・防護柵）
P2-P3 P3-P4 P4-A2 合計
ひびわれ注入工 エポキシ樹脂系
注入材3種
0.2≦W≦0.5mm ｍ 0.200 0.350 - - - 0.550 (L1)
0.5≦W≦1.0mm ｍ - - - 0.000 (L2)
合計 ｍ 0.550 (L)
（純かぶり） ｍ 0.020
ひびわれ注入工の１橋当たり数量
1) ひびわれ注入延長 Ｌ＝ 0.550 ｍ
2) シール材重量 Ｗ＝ 0.056
3) 注入器本数 Ｎ＝ 3 本
4) 注入材重量 Ｗ＝ 0.003 kg
項 目 仕 様 単位 上部工（主桁・床版） 合計
A1-P1 P1-P2 P2-P3 P3-P4 P4-A2
ひびわれ注入工
0.2≦W≦0.5mm ｍ - - -
-0.800 0.800
(L1)
0.5≦W≦1.0mm ｍ - - -
-- 0.000
(L2)
合計 ｍ 0.800 (L)
（純かぶり） ｍ 0.060
ひびわれ注入工の１橋当たり数量
1) ひびわれ注入延長 Ｌ＝ 0.800 ｍ
2) シール材重量 Ｗ＝ 0.082 kg
3) 注入器本数 Ｎ＝ 4 本
4) 注入材重量 Ｗ＝ 0.028 kg
項 目 仕 様 単位
A1橋台 P1橋脚 下部工（橋台・橋脚）
P2橋脚 P3橋脚 P4橋脚 A2橋台 合計
ひびわれ注入工
0.2≦W≦0.5mm ｍ - 3.000 4.450 6.000 2.750 - 16.200 (L1)
0.5≦W≦1.0mm ｍ - - - 0.000 (L2)
合計 ｍ 16.200 (L)
（純かぶり） ｍ 0.110
ひびわれ注入工の１橋当たり数量
1) ひびわれ注入延長 Ｌ＝ 16.200 ｍ
2) シール材重量 Ｗ＝ 1.652 kg
3) 注入器本数 Ｎ＝ 65 本
4) 注入材重量 Ｗ＝ 0.410 kg
断面修復工（左官工法）
項 目 仕 様 単位 上部工（床版・地覆・防護柵） 合計 備考
A1-P1 P1-P2 P2-P3 P3-P4 P4-A2
断面修復工
ポリマーセメントモルタル t=110mm ｍ3 - 0.004 0.018 0.004 0.004 0.030 床版
ポリマーセメントモルタル t=85mm ｍ3 0.002 0.003 - 0.003 - 0.008 横桁
ポリマーセメントモルタル t=55mm ｍ3 0.124 0.290 0.228 0.159 0.086 0.887 防護柵
ポリマーセメントモルタル t=50mm ｍ3 - - 0.003 - 0.004 0.007 ※地覆
断面修復工の１橋当り数量
断面修復工 鉄筋ケレン・防錆処理を含む Ｖ＝ 0.932 ｍ3
項 目 仕 様 単位 下部工（橋台・橋脚） 合計
A1橋台 P1橋脚 P2橋脚 P3橋脚 P4橋脚 A2橋台
断面修復工
ポリマーセメントモルタル t=170mm ｍ3 - 0.014 - - 0.014 - 0.028
ポリマーセメントモルタル t=50mm ｍ3 - - - 0.001 - - 0.001
ポリマーセメントモルタル t=30mm ｍ3 - - 0.017 - - - 0.017
断面修復工の１橋当り数量
断面修復工 鉄筋ケレン・防錆処理を含む Ｖ＝ 0.028 ＋ 0.001 0.017 ＝ 0.046 ｍ3
エポキシ
樹脂系
注入材3種
エポキシ
樹脂系
注入材3種
16200÷250≒
800÷250≒
0.800×0.03×0.002×1700＝
0.0005×0.06×0.800×1150＝
0.550×0.03×0.002×1700＝
550÷250≒
0.0002×0.02×0.550×1150＝
0.0002×0.110×16.200×1150＝
16.200×0.03×0.002×1700＝
kg
＋
※全ての損傷個所を鉄筋ケレン・防錆処理有りでみているが、現場にて不必要と判断した場合はその限りではない。
カ ッ タ ー 切 断
下 地 処 理 （ 高 圧 水 洗 ）
鉄 筋 下 地 処 理 （ ケ レ ン ）
防 錆 材 塗 布 ： 鋼 材
断 面 修 復
1
0
ひ び わ れ 注 入 材
注 入 プ レ ー ト
シ ー ル 材
シ ー ル 厚 2 m m
シ
ー
ル
幅
3
0
m
m
図 示 の と お り
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号 4
路 線 名
松 本 橋 橋 面 簡 易 防 水 工 図
松本橋 橋面簡易防水工図
橋 面 簡 易 防 水 工 数 量 表
種 別 規 格 計 算 式 数量 単位
（ １ 橋 当 り ）
地 覆防 水 工
Ａ ＝( 0 . 6 0 ＋0 . 2 5 )× 2 5 . 37 6 × 5× 2 - 0 .2 5 × 0 .2 × 1 80 = 2 0 6 . 70 2 0 7 ｍ２
ＨＱトップＡＵ，ＨＱプライマー同等品以上
平 面 図
S=1:200
高尾野川
古 浜
荒 崎
A1
P1
P2
P3
P4
A2
上部工断面図
施工断面参考図
S = 1 : 2 0
S = 1 : 1 0
高尾野川
Ｇ１
Ｇ２
Ｇ３
As舗装
H
=
2
5
0
H
=
2
5
0
Ｗ=600 Ｗ=600
4 . 材 料 が 付 着 し や す い よ う に ， 接 着 面 の 清 掃 は 確 実 に 実 施 す る こ と ．
2 . 使 用 材 料 は ， 遮 水 効 果 の 期 待 で き る サ ー フ ト リ ー ト 工 法 と 同 等 品 以 上 と す る ．
3 . 必 要 に 応 じ て 不 陸 整 正 等 の 下 地 処 理 を 行 う こ と ．
1 . 施 工 に あ た っ て は ， 現 地 計 測 を 行 い 寸 法 形 状 の 確 認 を 行 う こ と ．
【 施 工 時 の 留 意 事 項 】
橋面アスファルト舗装
地覆コンクリート部
防護柵
地覆防水工（第２層）
参考：ＨＱトップＡＵ 使用量0.2kg/㎡
（※紫外線劣化防止対策）
地覆防水工（第１層）
参考：ＨＱプライマー 使用量0.3∼0.5kg/㎡
平 成 3 0 年 度 松 本 橋 補 修 工 事
地覆防水工（第１径間） L=25376 地覆防水工（第２径間） L=25376 地覆防水工（第３径間） L=25376 地覆防水工（第４径間） L=25376 地覆防水工（第５径間） L=25376
高欄側面図
S=1:20
高欄足場部断面図
S=1:5
水道管φ10 0
水道管φ100
0.25m×0.20m×90×2＝9㎡
20 25376 20 25376 20 25376 20 25376 20 25376 20
127000
6
0
0
4
0
0
0
6
0
0
5
2
0
0
地
覆
防
水
工
設
置
幅
地
覆
防
水
工
設
置
幅
地覆防水工設置幅 地覆防水工設置幅
250
250
2
5
0
200
200 1200 200 1200 200
S = 1 : 1 0 0
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号 5
路 線 名
松 本 橋 排 水 管 取 付 金 具 取 替 え 工 図
松本橋 排水管取付金具取替え工図
平 面 図
S=1:200
排水桝 250×340
高尾野川
側 面 図
S=1:200
A1
P2
P4
A2
古 浜
荒 崎
P3
P1
高尾野川
A1
P1
P2
P3
P4
A2
排水管取付金具
（取替え）
排水管取付金具
（取替え）
排水管取付金具
（取替え）
排水管取付金具
（取替え）
排水管取付金具
（取替え）
排水管取付金具
（取替え）
上 部 工 標 準 断 面 図
S = 1 : 5 0
高尾野川
Ｇ１ Ｇ２ Ｇ３
水道管φ100
1.500% 1.500%
As舗装
既設排水管φ1 50
（現状維持）
排 水 管 取 付 金 具 断 面 図
S = 1 : 1 0
S1
N = 12
---- 0.75 kg （ＨＤＺ45以上）
---- 0.40 kg （ＨＤＺ45以上）
---- 1.83 kg （ＨＤＺ45以上）
２−ホールインアンカー Ｍ１２ （ＨＤＺ35以上）
２−ＢＮ Ｍ１２×４０ （ＨＤＺ35以上）
摘 要
合 計
名 称 単 位
記 号 仕 様
排 水 管 取 付 金 具 材 料 表
数 量
Ａ１−Ｐ１ Ｐ１−Ｐ２ Ｐ２−Ｐ３ Ｐ３−Ｐ４
S-1 取 付 金 具 VP150用 個 2 2 4 2 12
Ｐ４−Ａ２
2
ホ ー ル イ ン ア ン カ ー
Ｍ １ ２
Ｂ Ｎ Ｍ １ ２ × ４ ０
長 孔
３ ０ × １ ４
取付金物
(めっき仕様)
（VP150用）
ΣＷ = 2.98 kg
１−ＰＬ６×８０×２００
１−ＰＬ４.５×８０×６４７
１−ＰＬ６×８０×１０７
平 成 3 0 年 度 松 本 橋 補 修 工 事
20 25376 20 25376 20 25376 20 25376 20 25376 20
127000
20 25376 20 25376 20 25376 20 25376 20 25376 20
橋長 L=127000
6
0
0
4
0
0
0
6
0
0
5
2
0
0
5000 25420 22430 20850 22910 25410
600 4000 600
5200
950 2@1650=3300 950
5200
200
500
2
0
0 21
0
5
9
0
1
0
0 200
1
3
0
0
1
0
0
1
7
5
5
0
2
0
0175
1
5
0
7
5
0
2
5
0
500 3000 500
3
8
00
30
30
165
4.5
4.5
174
30
3
0
80
40
40
50
1
00
50
2
00
6
14
1
4
2
0
80
40
2
0
200
107
取付金具取替え
S1
松本橋 仮設足場工参考図
吊 足 場 数 量 表 ( 参 考 数 量 )
吊 足 場
( １ 橋 当 り )
数 量
計 算 式
P 2 - P 3
P 3 - P 4
シ ー ト 張 防 護 工 1 2 3 . 3 8
単位
㎡
㎡
種 別
1 . 7 5 0 * 2 3 . 5 0 0 × 2 ＝ 8 2 . 2 5
1 . 7 5 0 * 2 3 . 5 0 0 ＝ 4 1 . 1 3
平 面 図
S=1:200
高尾野川
側 面 図
S=1:200
A1
P2
P4
A2
古 浜
荒 崎
P3
P1
高尾野川
A1
P1
P2
P3
P4
A2
Ｈ.Ｗ.Ｌ
※ 本 足 場 工 図 は 参 考 図 で あ る 。 施 工 前 に 再 度 足 場 計 画 を 立 案 の う え ，
発 注 者 お よ び 河 川 管 理 者 と 協 議 を 行 う こ と 。
交 差 条 件
河 川 名 二 級 河 川 樋 脇 川
鹿 児 島 県
管 理 者
不 明
不 明
流 量
H . W . L
※ H . W . L . は 低 水 護 岸 天 端 高 と 推 察 さ れ る 。
吊 足 場 標 準 断 面 図
S = 1 : 5 0
高尾野川
Ｇ１ Ｇ２ Ｇ３
水道管φ100
足場吊チェーン
単管
高欄補修（片側用）
板張
シート張
足場板
足 場 必 要 幅
+ 朝 顔
両 面
片 面 ㎡
8 2 . 2 5
4 1 . 1 3
図 示 の と お り
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号 6
路 線 名
松 本 橋 仮 設 足 場 参 考 工 図
平 成 3 0 年 度 松 本 橋 補 修 工 事
H = 1 8 0 0 m m H = 1 8 0 0 m m
※ その他施工については橋梁点検車にて行う。
移動式足場にて施工
20 25376 20 25376 20 25376 20 25376 20 25376 20
127000
20 25376 20 25376 20 25376 20 25376 20 25376 20
橋長 L=127000
6
0
0
4
0
0
0
6
0
0
5
2
0
0
仮設足場設置延長（第３径間）Ｌ＝23500 仮設足場設置延長（第４径間）Ｌ＝23500
7
2
0
仮設足場設置延長（第３径間）Ｌ＝23500 仮設足場設置延長（第４径間）Ｌ＝23500
1
7
5
0
1
7
5
0
600 4000 600
950
800
1750
移動式足場にて施工
橋梁点検車にて施工
仮設足場設置 L=23500
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（上部工1/5 A1∼P1）
G1
G2
G3
高尾野川
A1
P1
S = 1 : 5 0
松 本 橋 補 修 図 （ 上 部 工 1 / 5 A 1 ∼ P 1 ）
7
＜第１径間＞
[C1]
[C2]
[C3]
[C4]
横桁断面番号 ⇒
C1
C2(A1)
C2(P1)
C3(A1)
C3(P1)
C4(A1)
＜A1橋台＞
＜P1橋脚＞
R601
横桁
A1-P1
番号 縦(m) 横(m) 箇所 面積（m2）
R601 0.20 0.10 1 0.020
0.020
0.002
(はつり厚85mm)
面積合計（m2）
平均はつり厚85mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（上部工2/5 P1∼P2）
P1
P2
G1
G2
G3
S = 1 : 5 0
松 本 橋 補 修 図 （ 上 部 工 2 / 5 P 1 ∼ P 2 ）
8
R201
床版
P1-P2
番号 縦(m) 横(m) 箇所 面積（m2）
R201 0.20 0.20 1 0.040
0.040
0.004
(はつり厚110mm)
面積合計（m2）
平均はつり厚110mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
＜第２径間＞
[C5]
[C6]
[C7]
[C8]
横桁断面番号 ⇒
高尾野川
C5(P2)
C6(P1)
C6(P2)
C7(P1)
C7(P2)
C8(P1)
＜P1橋脚＞
＜P2橋脚＞
R602
横桁
P1-P2
番号 縦(m) 横(m) 箇所 面積（m2）
R602 0.20 0.20 1 0.040
0.040
0.003
(はつり厚85mm)
面積合計（m2）
平均はつり厚85mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（上部工3/5 P2∼P3）
P2
G1
G2
G3
P3
S = 1 : 5 0
松 本 橋 補 修 図 （ 上 部 工 3 / 5 P 2 ∼ P 3 ）
9
R301
R302
R303
R304
床版
P2-P3
番号 縦(m) 横(m) 箇所 面積（m2）
R301 0.20 0.20 1 0.040
R302 0.20 0.20 1 0.040
R303 0.20 0.20 1 0.040
R304 0.20 0.20 1 0.040
0.160
0.018
(はつり厚110mm)
面積合計（m2）
平均はつり厚110mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
＜第３径間＞
[C9]
[C10]
[C11]
[C12]
横桁断面番号 ⇒
高尾野川
C10(P2)
C10(P3)
C9(P3)
C11(P2)
C11(P3)
C12(P2)
＜P2橋脚＞
＜P3橋脚＞
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（上部工4/5 P3∼P4）
P3
P4
G1
G2
G3
S = 1 : 5 0
松 本 橋 補 修 図 （ 上 部 工 4 / 5 P 3 ∼ P 4 ）
10
R401
床版
P3-P4
番号 縦(m) 横(m) 箇所 面積（m2）
R401 0.20 0.20 1 0.040
0.040
0.004
(はつり厚110mm)
面積合計（m2）
平均はつり厚110mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
＜第４径間＞
[C3]
[C14]
[C15]
[C16]
横桁断面番号 ⇒
C13(P4)
C14(P4)
C15(P3)
C14(P3)
C16(P3)
C15(P4)
＜P3橋脚＞
＜P4橋脚＞
R701
R702
横桁
P3-P4
番号 縦(m) 横(m) 箇所 面積（m2）
R701 0.20 0.10 1 0.020
R702 0.20 0.10 1 0.020
0.040
0.003
(はつり厚85mm)
面積合計（m2）
平均はつり厚85mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（上部工5/5 P4∼A2）
P4
A2
G1
G2
G3
高尾野川
S = 1 : 5 0
松 本 橋 補 修 図 （ 上 部 工 5 / 5 P 4 ∼ A 2 ）
11
R501
C501
主桁
（0.5mm≦W≦1.0mm） P4-A2
番号 ひびわれ幅(mm) 長さ(m)
C501 0.70 0.80
0.80
ひ びわ れ注 入工 数量
合計
床版
P4-A2
番号 縦(m) 横(m) 箇所 面積（m2）
R501 0.20 0.20 1 0.040
0.040
0.004
(はつり厚110mm)
面積合計（m2）
平均はつり厚110mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
＜第５径間＞
[C17]
[C18]
[C19]
[C20]
横桁断面番号 ⇒
C19(A2)
C20
C18(P4)
C18(A2)
C17(A2)
C19(P4)
＜P4橋脚＞
＜Ａ2橋台＞
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（橋面1/5 A1-P1）
A1
P1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
高尾野川
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
S = 1 : 5 0
松 本 橋 補 修 図 （ 橋 面 1 / 5 A 1 - P 1 ）
12
R801
R802
R803
R804
R805
R806
R807
R808
R809
R810 R811
R812
R813
R814
R815
R816
R817
R818
C801
橋面(防護柵)
A1-P1
番号 縦(m) 横(m) 箇所 面積（m2）
R801 0.20 0.30 1 0.060
R802 0.20 0.30 1 0.060
R803 0.30 0.30 1 0.090
R804 0.30 0.30 1 0.090
R805 0.40 0.30 1 0.120
R806 0.20 0.30 1 0.060
R807 0.85 0.30 1 0.255
R808 0.80 0.30 1 0.240
R809 1.20 0.30 1 0.360
R810 0.20 0.30 1 0.060
R811 0.20 0.30 1 0.060
R812 0.60 0.30 1 0.180
R813 0.65 0.30 1 0.195
R814 0.40 0.30 1 0.120
R815 0.20 0.30 1 0.060
R816 0.20 0.30 1 0.060
R817 0.40 0.30 1 0.120
R818 0.20 0.30 1 0.060
2.250
0.124
(はつり厚55mm)
面積合計（m2）
平均はつり厚55mm（m3）
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜橋面側＞
＜手摺天端＞
＜河川側＞
断面部分修復工
（鉄 筋ケ レン 有り ）
＜第１径間＞
橋面
（0.2mm≦W≦0.5mm） A1-P1
番号 ひびわれ幅(mm) 長さ(m)
C801 0.40 0.20
0.20
ひ びわ れ注 入工 数量
合計
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（橋面2/5 P1-P2）
P1
P2
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
S = 1 : 5 0
松 本 橋 補 修 図 （ 橋 面 2 / 5 P 1 - P 2 ）
13
R901
C901
R902
R903
R904
R905
R906
R907
R908
R909
R910
R911
R912
R913
R914
R915
R916
R917
R918
R920
R921
R922
R923
R924
R925
R926
R927
R928
R929
R919
橋面(防護柵)
P1-P2
番号 縦(m) 横(m) 箇所 面積（m2）
R901 0.30 0.30 1 0.090
R902 0.20 0.30 1 0.060
R903 0.20 0.30 1 0.060
R904 0.20 0.30 1 0.060
R905 1.00 0.30 1 0.300
R906 0.20 0.30 1 0.060
R907 0.50 0.30 1 0.150
R908 1.30 0.30 1 0.390
R909 0.20 0.30 1 0.060
R910 1.00 0.30 1 0.300
R911 0.20 0.30 1 0.060
R912 0.30 0.30 1 0.090
R913 1.00 0.30 1 0.300
R914 0.85 0.30 1 0.255
R915 0.20 0.30 1 0.060
R916 0.60 0.30 1 0.180
R917 0.20 0.30 1 0.060
R918 0.40 0.30 1 0.120
R919 1.15 0.30 1 0.345
R920 0.80 0.30 1 0.240
R921 1.20 0.30 1 0.360
R922 0.30 0.30 1 0.090
R923 0.80 0.30 1 0.240
R924 1.20 0.30 1 0.360
R925 0.30 0.30 1 0.090
R926 1.20 0.30 1 0.360
R927 0.20 0.30 1 0.060
R928 0.60 0.30 1 0.180
R929 1.00 0.30 1 0.300
5.280
0.29
(はつり厚55mm)
面積合計（m2）
平均はつり厚55mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
高尾野川
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜第２径間＞
橋面
（0.2mm≦W≦0.5mm） P1-P2
番号 ひびわれ幅(mm) 長さ(m)
C901 0.40 0.35
0.35
ひ びわ れ注 入工 数量
合計
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（橋面3/5 P2-P3）
P2
P3
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
37
S = 1 : 5 0
松 本 橋 補 修 図 （ 橋 面 3 / 5 P 2 - P 3 ）
14
R1001
R1002
R1003
R1004
R1005
R1006
R1007
R1008
R1011
R1012
R1009
R1010
R1013
R1014
R1015
R1016
R1017
R1018
R1019
R1020
R1021
R1022
R1023
橋面(防護柵)
P2-P3
番号 縦(m) 横(m) 箇所 面積（m2）
R1001 0.25 0.17 1 0.043
R1002 0.20 0.30 1 0.060
R1003 0.20 0.30 1 0.060
R1004 0.30 0.30 1 0.090
R1005 0.20 0.30 1 0.060
R1006 0.20 0.30 1 0.060
R1007 0.20 0.30 1 0.060
R1008 1.30 0.30 1 0.390
R1009 0.50 0.30 1 0.150
R1010 0.20 0.30 1 0.060
R1011 0.40 0.30 1 0.120
R1012 0.50 0.30 1 0.150
R1013 0.90 0.30 1 0.270
R1014 0.40 0.30 1 0.120
R1015 0.50 0.30 1 0.150
R1016 0.75 0.30 1 0.225
R1017 1.20 0.30 1 0.360
R1018 1.10 0.30 1 0.330
R1019 1.10 0.30 1 0.330
R1020 1.15 0.30 1 0.345
R1021 1.20 0.30 1 0.360
R1022 1.00 0.30 1 0.300
R1023 0.20 0.30 1 0.060
4.153
0.228
(はつり厚55mm)
面積合計（m2）
平均はつり厚55mm（m3）
R1024
橋面(地覆)
P2-P3
番号 縦(m) 横(m) 箇所 面積（m2）
R1024 0.50 0.10 1 0.050
0.050
0.003
※断 面欠 損部 の修 復
(はつり厚50mm)
面積合計（m2）
平均はつり厚50mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
断面部分修復工
（鉄 筋ケ レン 無し ）
高尾野川
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜第３径間＞
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（橋面4/5 P3-P4）
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
P3
P4
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
S = 1 : 5 0
松 本 橋 補 修 図 （ 橋 面 4 / 5 P 3 - P 4 ）
15
R1101
R1102
R1103
R1104
R1105
R1106
R1107
R1108
R1109
R1110 R1111
R1112
R1113
R1114
R1115
R1116
R1117
R1118
R1119
R1120
R1121
R1122
橋面(防護柵)
P3-P4
番号 縦(m) 横(m) 箇所 面積（m2）
R1101 0.75 0.30 1 0.225
R1102 0.50 0.30 1 0.150
R1103 0.30 0.30 1 0.090
R1104 0.30 0.30 1 0.090
R1105 0.65 0.30 1 0.195
R1106 0.20 0.30 1 0.060
R1107 0.20 0.30 1 0.060
R1108 0.75 0.30 1 0.225
R1109 0.70 0.30 1 0.210
R1110 0.50 0.30 1 0.150
R1111 0.30 0.30 1 0.090
R1112 0.20 0.30 1 0.060
R1113 0.60 0.30 1 0.180
R1114 1.20 0.30 1 0.360
R1115 0.70 0.30 1 0.210
R1116 0.20 0.30 1 0.060
R1117 0.40 0.30 1 0.120
R1118 0.40 0.30 1 0.120
R1119 0.20 0.30 1 0.060
R1120 0.20 0.30 1 0.060
R1121 0.20 0.30 1 0.060
R1122 0.20 0.30 1 0.060
2.895
0.159
(はつり厚55mm)
面積合計（m2）
平均はつり厚55mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
高尾野川
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜第４径間＞
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（橋面5/5 P4-A2）
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
P4
A2
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
S = 1 : 5 0
松 本 橋 補 修 図 （ 橋 面 5 / 5 P 4 - A 2 ）
16
R1201
R1202
R1203
R1204
R1205
R1206
R1207
R1208
R1209
R1210
R1211
R1212
R1213
R1214
R1215
R1216
R1217
R1218
R1219
R1220
R1221
R1222
橋面(防護柵)
P4-A2
番号 縦(m) 横(m) 箇所 面積（m2）
R1201 0.45 0.30 1 0.135
R1202 0.20 0.30 1 0.060
R1203 0.20 0.30 1 0.060
R1204 0.20 0.30 1 0.060
R1205 0.20 0.30 1 0.060
R1206 0.20 0.30 1 0.060
R1207 0.40 0.30 1 0.120
R1208 0.30 0.30 1 0.090
R1209 0.30 0.30 1 0.090
R1210 0.20 0.30 1 0.060
R1211 0.20 0.30 1 0.060
R1213 0.20 0.30 1 0.060
R1214 0.30 0.30 1 0.090
R1215 0.20 0.30 1 0.060
R1216 0.20 0.30 1 0.060
R1217 0.40 0.30 1 0.120
R1218 0.30 0.30 1 0.090
R1219 0.20 0.30 1 0.060
R1220 0.20 0.30 1 0.060
R1221 0.25 0.17 1 0.043
R1222 0.20 0.30 1 0.060
1.558
0.086
断面部分修復工
（鉄 筋ケ レン 有り ）
(はつり厚55mm)
面積合計（m2）
平均はつり厚55mm（m3）
R1223
橋面(地覆)
P4-A2
番号 縦(m) 横(m) 箇所 面積（m2）
R1212 0.20 0.10 2 0.040
R1223 0.30 0.10 1 0.030
0.070
0.004
※断 面欠 損部 の修 復
断面部分修復工
（鉄 筋ケ レン 無し ）
(はつり厚50mm)
面積合計（m2）
平均はつり厚50mm（m3）
高尾野川
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜橋面側＞
＜手摺天端＞
＜河川側＞
＜第５径間＞
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（下部工Ｐ１・Ｐ２橋脚）
Ｐ１橋脚正面図(A1側)
上流側側面図
下流側側面図
Ｐ１橋脚平面図
＜Ｐ２橋脚側＞
＜Ａ１橋台側＞
Ｐ１橋脚背面図(P2側)
Ｐ２橋脚正面図(P1側)
Ｐ２橋脚背面図(P3側)
上流側側面図
下流側側面図
S = 1 : 5 0
松 本 橋 補 修 図 （ 下 部 工 Ｐ １ ・ Ｐ ２ 橋 脚 ）
17
C1401
C1402
C1403
C1404
R1401
C1405
C1406
C1407
C1408
C1409
C1410
C1411
C1412
C1413
C1414
C1415
C1416
R1402
R1403
R1403
橋脚
（0.2mm≦W≦0.5mm） P2
番号 ひびわれ幅(mm) 長さ(m)
C1405 0.20 0.30
C1406 0.20 0.40
C1407 0.30 0.30
C1408 0.20 0.25
C1409 0.20 0.35
C1410 0.20 0.30
C1411 0.30 0.30
C1412 0.20 0.70
C1413 0.20 0.45
C1414 0.20 0.30
C1415 0.30 0.20
C1416 0.30 0.60
4.45
ひ びわ れ注 入工 数量
合計
橋脚
P1
番号 縦(m) 横(m) 箇所 面積（m2）
R1401 0.20 0.20 1 0.040
R1402 0.20 0.20 1 0.040
0.080
0.014
(はつり厚170mm)
面積合計（m2）
平均はつり厚170mm（m3）
橋脚
P2
番号 縦(m) 横(m) 箇所 面積（m2）
R1403 2.80 0.20 1 0.560
0.560
0.017
(はつり厚30mm)
面積合計（m2）
平均はつり厚30mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
断面部分修復工
（鉄 筋ケ レン 無し ）
＜上流側＞
＜下流側＞
＜下流側＞
＜上流側＞
Ｐ２橋脚平面図
＜Ｐ３橋脚側＞
＜Ｐ１橋脚側＞
【Ｒ1403の補修箇所について】
※河床付近の橋脚に確認された「豆板」は損傷ではなく施工不良
箇所にあたる。調査時点では錆汁等が確認されなかったことや，
施工場所が感潮区間にあたることを考慮し，現状維持または補
修を実施するかは監督職員と協議のうえ決定すること。
橋脚
（0.2mm≦W≦0.5mm） P1
番号 ひびわれ幅(mm) 長さ(m)
C1401 0.20 0.50
C1402 0.20 1.00
C1403 0.20 0.50
C1404 0.20 1.00
3.00
合計
ひ びわ れ注 入工 数量
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
出 水 市
全 葉 第 号
出 水 市 荘 地 内
市 道 荒 崎 古 浜 線
18
工 事 名
工 事 箇 所
図 面 種 類
縮 尺
図 面 番 号
路 線 名
松本橋 補修図（下部工Ｐ３・Ｐ４橋脚）
P3側
A2側
P2側
P4側
S = 1 : 5 0
松 本 橋 補 修 図 （ 下 部 工 Ｐ ３ ・ Ｐ ４ 橋 脚 ）
18
C1502
R1501
C1503
C1504
C1505
C1506
C1507
C1508
C1509
C1510
C1511
C1512
C1513
C1514
C1515
C1516
C1517
C1518
C1519
C1520
C1521
C1522
C1523
R1502
C1501
橋脚
（0.2mm≦W≦0.5mm） P3
番号 ひびわれ幅(mm) 長さ(m)
C1501 0.20 0.55
C1502 0.20 0.30
C1503 0.30 0.35
C1504 0.30 0.35
C1505 0.20 0.45
C1506 0.30 0.55
C1507 0.30 0.20
C1508 0.30 0.20
C1509 0.20 0.35
C1510 0.30 1.00
C1511 0.20 0.30
C1512 0.30 0.50
C1513 0.30 0.20
C1514 0.30 0.30
C1515 0.30 0.20
C1516 0.20 0.20
6.00
ひび われ注 入工 数量
合計
橋脚
（0.2mm≦W≦0.5mm） P4
番号 ひびわれ幅(mm) 長さ(m)
C1517 0.20 0.30
C1518 0.20 0.30
C1519 0.20 0.40
C1520 0.30 0.20
C1521 0.40 0.65
C1522 0.30 0.50
C1523 0.20 0.40
2.75
ひ びわ れ注 入工 数量
合計
橋脚(沓座)
P3
番号 縦(m) 横(m) 箇所 面積（m2）
R1501 0.40 0.05 1 0.020
0.020
0.001
(はつり厚50mm)
面積合計（m2）
平均はつり厚50mm（m3）
橋脚
P4
番号 縦(m) 横(m) 箇所 面積（m2）
R1502 0.20 0.40 1 0.080
0.080
0.014
(はつり厚170mm)
面積合計（m2）
平均はつり厚170mm（m3）
断面部分修復工
（鉄 筋ケ レン 有り ）
断面部分修復工
（鉄 筋ケ レン 有り ）
Ｐ３橋脚正面図(P2側)
上流側側面図
下流側側面図
Ｐ３橋脚平面図
＜Ｐ４橋脚側＞
＜Ｐ２橋台側＞
Ｐ３橋脚背面図(P4側)
＜上流側＞
＜下流側＞
Ｐ４橋脚正面図(P3側)
Ｐ４橋脚背面図(A2側)
上流側側面図
下流側側面図
＜上流側＞
＜下流側＞
Ｐ４橋脚平面図
＜Ａ２橋台側＞
＜Ｐ３橋脚側＞
※ 補 修 箇 所 は ， 施 工 前 に 再 調 査 ・ 再 計 測 に よ っ て ， 確 認 ， 変 更 の こ と ．
※ 豆 板 の 程 度 に よ り は つ り 深 さ を 変 更 す る こ と ．
平 成 3 0 年 度 松 本 橋 補 修 工 事
