本カタログ掲載商品の価格には、消費税、配送費、工事費、使用済み商品の引き取り費等は含まれておりません。
お買い上げは親切とサービスをお届けする当店で「安全上のご注意」、また「ご使用上の注意」については、商品の包装に明記している内容をよくお読みの上、安全に正しくお使いください。

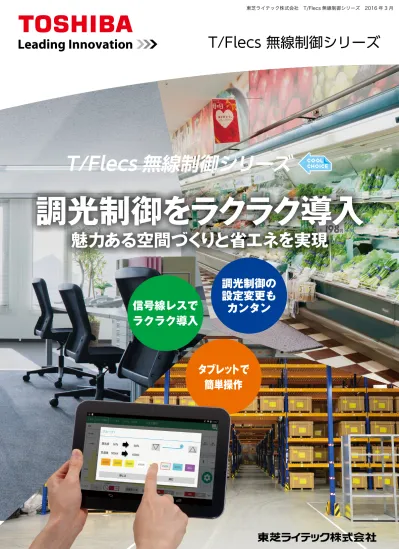

〒212-8585 神奈川県川崎市幸区堀川町72番地34 （ラゾーナ川崎東芝ビル スマートコミュニティセンター） http://www.tlt.co.jp/ 施設・屋外照明事業部 施設・屋外販売企画部 特機システム担当 TEL 044-331-7563調光制御をラクラク導入
魅力ある空間づくりと省エネを実現
信号線レスで
ラクラク導入
タブレットで
簡単操作
調光制御の
設定変更も
カンタン
T/Flecs 無線制御シリーズ
導入が簡単で、点灯操作もワンタッチ。
魅力的な空間照明による集客効果に加え、省 エネ効果も期待できます。
信号レスでラクラク導入
配線は電源線のみでOKの簡単施工。
リニューアルにあわせた導入にもおすすめです。
●施工は電源線を接続するだけ
●エリアや時間ごとに明るさを個別設定
●信号線の配線が不要
既設の蛍光灯器具を 取り外して…… 無線制御用照明 無線センサー （あかり＋人感） 無線制御用照明 新しいLED器具を 取り付けるだけ 信号線の代わりに無線で接続 信号線の配線工事の手間が不要 点灯シーンを催事ごとに 変更することで、 お客様を飽きさせない 電源 電源状況に応じた照明制御による集客や動線づくりなど、店舗経営にも貢献。
もちろん、明るさ制御による省エネ効果も期待できます。
調光制御の設定変更もカンタン 魅力的な空 間づくりに貢献
通常エリア やや明るめ レジエリア 明るめ TV・照明エリア 抑えめエリア別の明るさ設定のポイント
●TVエリア、照明エリアは商品が明るいので抑えめに ●レジエリアは明るめに設定 通常エリア やや明るめ TVエリア 抑えめ 照明エリア 抑えめ レジエリア 明るめ レイアウト変更にも 迅速に対応できます。導入が簡単で、点灯操作もワンタッチ。
魅力的な空間照明による集客効果に加え、省 エネ効果も期待できます。
●現場を歩きながら個別に操作
●ガラス越しの通信もOK
●無線LAN（2.4GHz帯）の影響なし
●グループごとの操作も簡単
無線エリアコントローラー位置を 決める際、防炎垂壁の位置が 未確定だとしても、設計が 効率的に行えます。 器具との通信は、920MHz帯域 を使用。無線LANを後から 導入される場合も、 安心です。点灯操作もワンタッチ
タブレットを持った状態で操作。
明るさを確認しながら操作できるから、感覚的な調整も可能です。
調光制御の設定変更もカンタン 魅力的な空 間づくりに貢献
無線ルーター 2.4GHz 920MHz エリア コントローラー ガラス製防炎垂壁 無線の周波数帯域が 違うのでお互いに 影響を与えない 照明エリアコントローラーと 照明器具の間にガラス製の 防炎垂壁があっても通信OK！ 感覚的に使えるから 操作も簡単 グループ単位で操作面倒な手間
をなくして、高い省エネ性を
実現するT/Flecs無線制御シリーズ。
電源線のみの配線（信号線不要）で簡単に導入できるから
リニューアルや改装にあわせての施工がおすすめ。
初期設定・変更はタブレットで簡単に操作できるから、誰にでも手軽に扱えます。
店舗やオフィスに最適です。
電源線の配線だけで調光制御が可能
誰でも簡単操作
●リニューアル時、既設の電源線を流用するだけで、LED化に
合わせて調光制御を導入、さらなる省エネが可能。
※ ●工事費削減、工期短縮で手軽に導入可能。
●電源線の配線区分を気にせずに、自由に点灯区分を設定可能。
※別途、無線制御機器の施工が必要です。専用のタブレット操作器を使い、その場で設定・操作できます。
設定値による設定はもちろん、実際の見え方を確認しながらの
設定が可能。忙しい時期にも設定変更が簡単です。
電源線そのまま
信号線レス
※お客様の施設に合わせた設定につきましては、調整が必要となります。別途お見積もりをご 依頼ください。レイアウト変更時にも配線工事なしで
点灯区分を変更できます
ゾーンA
ゾーンB
タブレットで
点灯操作
上位システム
接続可能台数
最大
300
台
EMS
（エネルギーマネジメントシステム）対応
通信可能範囲
半径
35
m
以内
※ 無線エリア コントローラー 無線センサー（あかり＋人感） タブレット操作器 電源 電源 電源●システム構成図
上位システムからデマンド抑制信号を入力できます ※無線エリアコントローラーからタブレット操作器の見通し距離。 無線エリアコントローラーから無線制御器具および無線センサー（あかり+人感）の見通し距離。 無線制御器具 無線制御器具 無線エリアコントローラー 1台あたり面倒な手間
をなくして、高い省エネ性を
実現するT/Flecs無線制御シリーズ。
高い接続安定性
柱などで見通しが悪い場合
920MHzは、以下の特徴があると期待されています。
●電波干渉
2.4GHzは無線LAN、Bluetooth、電子レンジなどにも使用されて
おり、干渉しやすい。一方、920MHzは新たに解禁された周波数
のため、干渉しにくい。
●回り込み特性
920MHzは、2.4GHzと比較して約10倍の回り込む傾向があり、
障害物に強い。
●通信距離（見通し）
920MHzは2.4GHzと比較し、通信距離が約３倍長い。
エリアコントローラーとT/Flecs無線制御器具の間に障害物があ
る場合、その両方を見通せる場所に無線制御器具があれば中継機
能を「有効」にすることで通信が可能となります
※ ※中継機能は、器具から1回のみ。中継を受けた器具からさらに中継することはできません。 LED器具へリニューアルした場合、対応器 具であれば、無線エリアコントローラ―を 追加設置するだけで、あかるさや色温度※の 変更、スケジュールでの制御ができます。 ※対応調光調色器具の場合●無線制御システムスペック表
エリア コントローラー 柱 見通せない エリア コントローラー 無線制御器具 柱 中継機能を「有効」 にして対応 解決策 無線制御器具 無線制御器具 無線制御器具 干渉しにくい 約10倍 約3倍 920MHz 920MHz 920MHz 2.4GHz 機器接続数 無線エリアコントローラー 最大10
台 タブレット操作器 最大5
台 無線制御用機器＋無線センサー 最大3000
台（うち、無線センサーは最大500
台） 制御点数 グループ1000
グループ ゾーン100
ゾーン シーン100
シーン 日スケジュール10
スケジュール 特定日スケジュール60
スケジュール 接点入力仕様 接点入力数2
点 接点信号数 無電圧接点入力 接点電圧+12V
接点電流 最大15mA
TENQOOシリーズ 直付形 TENQOO埋込形調光調色シリーズ LED調光調色ダウンライト 無線エリアコントローラー タブレット操作器T/Flecs
無線制御シリーズ簡単導入！対応器具とタブレット端末ではじめる無線制御
タブレットを手にリアルタイムで明るさなどを調整できます。
目的に応じて、ボタン操作とフロア操作のいずれかを選んで操作します。
タブレット操作器で、照明を操作
ボタン操作画面
実際の見え方を確認しながら、明るさ、光の色を操作します。
壁スイッチのように、照明を操作します。また、スケジュール制御の開始・停止操作ができます。
スケジュール制御の
開始・停止
点滅グループの
点灯・消灯
素早く扱え
、直感的に操作できる。
画面タッチで簡単設定。
あらかじめ
設定したシーンの
点灯・消灯
フロア操作画面
フロアのレイアウトを視覚的に確認しながら、照明を操作します。
点滅グループを指定し、操作アイコンをタップすると、ダイアログボックスが開きます。調光度・色温度を操作できます。
色温度の設定
調光度の設定
①点滅グループを
指定します
②操作アイコンを
タップします
あかるさにメリハリをつけ、魅力ある「あかり空 間」を演出。 ●器具を複数台、あるいは1台からグループ化。 ●グループごとに点灯レベルや光色を設定。 ●将来の売り場のレイアウト変更にも設定変更 で対応。 照明が必要なエリアだけを照らして省エネ。 ●エリアごとの作業内容に適した点灯レベルに 抑えて省エネ。 ●人感センサーでピッキングなどの作業中のエ リアを明るく。 快適に業務が行えるように照明制御をしつつ省 エネ。 ●出勤から退出までの勤務に適したタイムスケ ジュール制御。 ●外出/在席状況をセンシングして照明制御（人 感センサー制御）。施設ごとの活用例
T/Flecs（無線制御タイプ）ラインアップ
●
TENQOO
シリーズ
●
TENQOO
スクエア
●
LED
ダウンライト
110
タイプ直付形
W120
□
720
直付埋込兼用形
LED
一体形ダウンライト
9000
シリーズ
電源別置形
LED
ライトエンジンダウンライト
電源別置形
LED
ライトエンジンダウンライト
□
570
直付埋込兼用形
LED
一体形ダウンライト
7500
シリーズ
□
600
埋込形下面開放
LED
一体形ダウンライト
調光調色
□
600
埋込形下面開放 調光調色
40
タイプ直付形
W120
40
タイプ埋込形
W150
110
タイプ直付形
W230
40
タイプ直付形
W230
40
タイプ埋込形
W300
¥23,900
▲（LEDバー別売）¥37,000
▲（LEDバー別売）¥95,500
▲¥29,900
▲（LEDライトエンジン別売）¥31,900
▲（LEDライトエンジン別売）¥31,000
▲（LEDバー別売）¥73,500
▲¥32,000
▲（LEDバー別売）¥97,000
▲¥51,000
▲（LEDバー別売）¥16,300
▲（LEDバー別売）¥20,900
▲（LEDバー別売）¥24,300
▲（LEDバー別売）¥16,500
▲（LEDバー別売）¥22,300
▲（LEDバー別売）LEET-81201-WD2
LEET-77202-WD9
LEDD-95021MN-WD9
LEDD-17011-WD9
LEDD-17031-WD9
LEET-75702 -WD9
LEDD-75021MN-WD9
LEER-76002-WD9
LEDD-60011MC-WC9
LEER-76002-WC9
LEET-41201-WD9
LEER-41502-WD9
LEET-82301-WD2
LEET-42301-WD9
LEER-43002-WD9
●参考組合せ例 LEDライトエンジン：LERI2045NH63GH5070 組合せ価格 ￥61,800 ●参考組合せ例 LEDライトエンジン：LERI2045NH63GH5070 組合せ価格 ￥63,800 埋込穴 φ125 φ200埋込穴 埋込穴 φ200 φ200埋込穴 φ150埋込穴●無線制御機器
タブレット操作器
無線エリアコントローラー
無線センサー（あかり＋人感）
仕様 OS：AndroidTM
ネットワーク：無線LAN IEEE802.11b/g/n準拠 仕様 定格電圧：消費電力：最大AC10010W∼242V 取付：天井埋込形
仕様 定格電圧：AC100∼242V 消費電力：最大5W 取付：天井埋込形
¥98,000
▲
¥99,800
▲
¥28,500
▲
TTFTB04A
TTFWAC01A
TTFWSS01A
写真はイメージです。
拡張システム構成例
拡張構成（1システム）
大規模システム構成（集中監視）
ひとつの無線エリアコントローラーで最大300台の無線制御器具を制御可能。さらに無線エリアコントローラーを増設すること
で最大3,000台まで制御でき、中規模から大規模施設まで対応。
無線エリアコントローラーには接点入力機能（無電圧接点入力×2）を標準で搭載。機器を追加することなくEMS（エネルギーマネ
ジメントシステム）等の上位システムと連動可能。
「監視制御パソコン(オプション）」で、施設の管理室から集中管理が行えます。
●主な機能［監視］通信異常、照明器具の点灯状態、スケジュール動作中表示 ［設定］照明制御の動作設定（グループ、シーン、スケジュール）、センサーの動作設定 ［連動］エリアコントローラー毎のシステム間をまたがって、スケジュール制御などを連動HUB
HUB
システム
２
システム
１
ひとつの無線エリアコントローラーで無線制御器具は最大300台まで
無線エリアコントローラーは最大10台まで
無線エリアコントローラー 監視制御パソコン※2 UTP ケーブル テナント エリア オフィス エリア3F 共有 エリア オフィス エリア1F………
……
……
……
……
………
……
…
…
………
※1 EMS（エネルギーマネジメントシステム） ※2 監視制御パソコンでは、最大5システムを管理できます。EMS
※1からの
デマンド
抑制信号等
●記載されている会社名・製品名は、各社の商標または登録商標です。●T/Flecs無線制御シリーズ専用となります。●仕様及び外観は予告なく変更される場合があります。 ●この紙面に掲載の全商品の価格には消費税は含まれておりません。 ●価格後ろの印説明 ◎地区物流倉庫（一部工場倉庫）在庫品、○工場倉庫在庫品、▲受注生産品（納期 約2∼6週間）、※在庫限り品です。納期は目安ですので、都度お問合せください。 埋込穴 φ100 φ75埋込穴●タイムスケジュール設定 （例：店舗の1日）
●タイムスケジュール設定によりTENQOOシリーズ一般タイプより約40％省エネ
1日のタイムスケジュール制御により時間帯によって明るさを変更でき、さらなる省エネが可能です。
T/Flecs無線制御シリーズとTENQOOシリーズ110タイプ、Hf86形定格出力形との比較
経済比較 形名 器具光束 エネルギー 消費効率 照度分布図 （126台配置） 平均照度※2 消費電力/台 年間消費電力量 （合計） TENQOO 110タイプ W120 一般タイプT/Flecs
無線制御シリーズTENQOO 110
タイプ 従来蛍光灯 Hf86形×2灯用定格出力形 LEKT812131N-LS2LEET-81201-WD2
+LEEM-81341N-01
+
タブレット操作器
+
無線エリアコントローラー
FHT-92305-PN9 13,400 lm 13,400 lm − 155.8 lm/W 155.8 lm/W − 1,155 lx1,155 lx
1,040 lx 86.0W86.0W
171.0W 43,344kWh26,006 kWh
省エネ率
=
約
40
％
（タイマー制御＆初期照度調整による） 86,184kWh約
40
%
省エネ
約
省エネ
70
%
同等
10%
アップ
［計算条件］ ●空間39m×28m、天井高さ3.0m ●計算面高さ 床面 ●反射率；天井50％：壁30％：床10％ ●設置台数126台 ●保守率：蛍光灯器具＝ 0.69・TENQOO=0.86 ●電源電圧200Ｖ 電気料金目安単価27円/kW(税込）※3 ●年間点灯時間4000時間 ●ランプ交換作業費等は含んで おりません。 ●タブレット設定費は含んでおりません。 ※2 水平面照度 ※3 消費税8％で計算しています一般タイプ+無線制御 TENQOO 直付形W120 LEET-81201-WD2 + LEEM-81341N-01 一般タイプ TENQOO 直付形W120 LEKT812131N-LS2 従来蛍光灯 FHT-92305-PN9 10年後 8年後 6年後 4年後 2年後 導入時 3000万円 2000万円 1000万円 ¥0 約 1390 万円お得 約 1730 万円お得 4000万円 約1.3年で逆転 T/Flecs無線制御シリーズ の場合 約10ヶ月で逆転 TENQOO一般タイプ の場合
