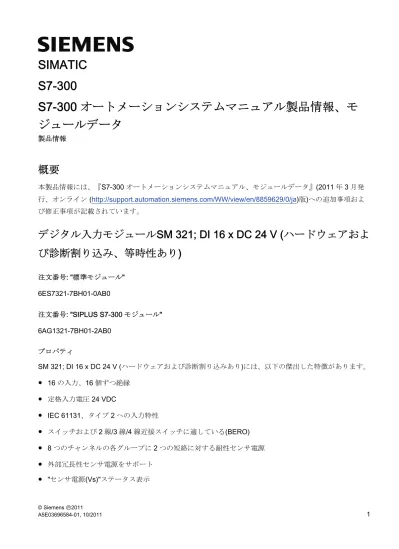

S7-300オートメーションシステムマニュアル製品情報、モジュールデータ

(1)

SIMATIC

S7-300

S7-300 オートメーションシステムマニュアル製品情報、モ

ジュールデータ

製品情報

概要

本製品情報には、『S7-300 オートメーションシステムマニュアル、モジュールデータ』(2011 年 3 月発行、オンライン (http://support.automation.siemens.com/WW/view/en/8859629/0/ja)版)への追加事項および修正事項が記載されています。

デジタル入力モジュール

SM 321; DI 16 x DC 24 V (ハードウェアおよ

び診断割り込み、等時性あり

)

注文番号: "標準モジュール" 6ES7321-7BH01-0AB0 注文番号: "SIPLUS S7-300 モジュール" 6AG1321-7BH01-2AB0 プロパティ SM 321; DI 16 x DC 24 V (ハードウェアおよび診断割り込みあり)には、以下の傑出した特徴があります。 ● 16 の入力、16 個ずつ絶縁 ● 定格入力電圧 24 VDC ● IEC 61131、タイプ 2 への入力特性 ● スイッチおよび 2 線/3 線/4 線近接スイッチに適している(BERO) ● 8 つのチャンネルの各グループに 2 つの短絡に対する耐性センサ電源 ● 外部冗長性センサ電源をサポート ● "センサ電源(Vs)"ステータス表示

(2)

● グループエラー表示(SF) ● サポートしている等時性モード ● RUN でのパラメータ再割り当てをサポート ● プログラム可能な診断 ● プログラム可能な診断割り込み ● プログラム可能なハードウェア割り込み ● プログラム可能な入力遅延高機能運転(HF 運転) 製品クラスES06 からは、本モジュールで以下をサポートします ● チャンネルグラニュラ診断および ● チャンネルグラニュラハードウェア割り込み。 HF 運転の前提条件以下の前提条件に適合する場合、本モジュールはHF 運転で動作します。 ● 以下を装備した High-Feature インターフェースモジュールと連動した分散運転。 – PROFIBUS, ( IM153-2BAx2-0XB0 以降) – PROFINET, ( IM153-4BA00-0XB0 以降)

● STEP7 V5.5+SP1+Hotfix 1 および/または SIMATIC プロセスコントロールシステム PCS 7 ( V8.0 以降) で設定されている

– "SM 321 DI16xDC24V, Alarm, HF"としてまたは

● 以下を装備した対応する GSD を使用して設定されている。 – PROFIBUS ("6ES7321-7BH01-0AB0 HF 16DE")

– PROFINET ("SM 321 DI16xDC24V HF".) 注記

SM 321 が ES06 からの"HF"モジュールとして設定されていない場合、以前の製品クラスに適合するように機能し、チャンネルグラニュラ診断やチャンネルグラニュラハードウェア割り込みはサポートしません。

(3)

SM 321; DI 16 x DC 24 V の配線図およびブロック図 6) 9V 9V 9V 9V / / / 9 0 0 ① チャンネル番号 ② ステータス表示 - 緑エラー表示 - 赤センサ電源VS -緑 ③ バックプレーンバスインターフェース ④ 断線の検出冗長性センサ電源の配線図以下の図は、Vs を使用して電源センサに他の冗長性電圧ソースを使用する方法を示しています。䩼俰≬帆Ⅷሰኦ዆ኁክ ኤንኜወ⏴┪኿ንዂዙወ ኘዐኒቛ 9_V / / 0 / 図₁ SM 321; DI 16 x DC 24 V のセンサの冗長性電源の配線図

(4)

センサの短絡の配線図断線の検出を行うためには、トランスデューサの接点に短絡レジスタを接続する必要があります。 ([[ /9V NവNവ SM 321; DI 16 x DC 24 V の技術仕様技術仕様外形寸法と重量外形寸法W x H x D (mm) 40 x 125 x 117 重量約200 g モジュールの固有データサポートしている等時性モードあり RUN でのパラメータ再割り当てをサポートあり ● プログラミングされていない入力の応答コンフィグレーション前に有効だったプロセス値を返します。入力の数 ₁₆ ケーブルの長さ ● シールドなし ● シールドあり最大600 m 最大1000 m 電圧、電流、電位電子システムおよびセンサの定格電源電圧L+ 24 VDC ● 逆極性保護あり同時に制御される入力数 ● 水平設置位置 60 °C まで ₁₆ ● 垂直設置位置 40 °C まで ₁₆ 絶縁 ● チャンネルとバックプレーンバスの間 ● チャンネル間 – グループ数あり 16

(5)

技術仕様最大電位差 ● 異なる回路間 75 VDC/60 VAC 絶縁試験電圧 _{500 VDC} 電流消費量 ● バックプレーンバスによる最大130 mA ● ロード電圧 L +から(センサ電源 VSなし) 最大90 mA モジュールの電力損失代表値 4 W ステータス、割り込み、診断ステータス表示 ● 入力チャンネルごとに緑のLED ● センサ電源(Vs) 出力ごとに緑のLED 割り込み ● ハードウェア割り込み ● 診断割り込みプログラム可能プログラム可能診断機能プログラム可能 ● グループエラー表示赤のLED (SF) ● 診断情報の読み取りサポートありモニタリング ● 断線あり、検出I < 1 mA センサ電源の出力出力数 ₂ 出力電圧 ● ロード時最小L + (- 2.5 V) 出力電流 ● 定格値 ● 許容範囲 120 mA 0 mA～150 mA その他(冗長化)の電源サポートあり短絡保護あり、電子式

(6)

技術仕様センサ選択データ入力電圧 ● 定格値 ● "1"信号 ● "0"信号 24 VDC 13 V～30 V -30 V～+ 5 V 入力電流 ● "1"信号代表値 7 mA 入力特性 IEC 61131 による、タイプ 2 2 線 BERO の接続 ● 許容零入力電流サポートあり最大2 mA シグナルトランスデューサの配線 _{20 ピンのフロントコネクタを使用} 断線検出のためのセンサの短絡 10 kohm～18 kohm 時間/周波数診断の内部準備時間(非等時性モード) ● プロセスおよび診断割り込みの有効化最大40 ms 入力遅延 ● プログラム可能 ● 定格値あり代表値 0.1/0.5/3/15/20 ms

(7)

等時性モード

プロパティ再現可能な反応時間(つまり同じ長さ)は、一定の DP バスサイクルによって SIMATIC システム内でアーカイブされ、シングルサイクリックプロセスの概要は以下のようになります。 ● ユーザープログラムのサイクルは無関係です。サイクル時間の長さは、非サイクリックプログラムの分岐によって変化します。 ● PROFIBUS サブネット上の独立および変数 DP サイクル ● DP スレーブのバックプレーンのサイクリックオペレーション。 ● DP スレーブの電子モジュールの信号処理および変換。一定のDP サイクルは同期的に同じ長さで実行します。 CPU 実行レベル(OB61～OB64)と等時性 IO はこのサイクルで同期化されます。したがって、I/O データは定義済みの一定の間隔で転送されます(等時性モード)。前提条件 ● DP マスタおよびスレーブが等時性モードをサポートしている必要があります。 STEP 7 V5.2 以降運転モード: 等時性モード等時性モードの条件: 実際の値を読み取ってから転送バッファに書き込むまでのフィルタ時間と処理時間TWE(診断の有効状態に関係なく TWEについて定義された値が適用されます) 255 μs～ 345 µs 入力遅延時間を含む 100 µs TDPmin 2.5 ms 診断割り込み最大4 x TDP 注記 "等時性モードでは、STEP 7 での入力遅延設定にかかわりなく、入力遅延は自動的に 100 μs に設定されます。詳細情報

等時性モードの詳細については、STEP 7 オンラインヘルプ、『ET 200M分散型IOシステム』

(http://support.automation.siemens.com/WW/view/en/1142798/0/ja)の操作説明書およびマニュアルの「等時性モード」 (http://support.automation.siemens.com/WW/view/en/15218045)を参照してください。

(8)

SM 321; DI 16 x DC 24 V - パラメータ

以下に示す表では、SM 321; DI 16 x DC 24 V のコンフィグレーション可能なパラメータの概要とそのデフォルト設定を示します。デフォルト設定が適用されるのはSTEP 7 でパラメータを設定しなかった場合です。表 1 SM 321; DI 16 x DC 24 V のパラメータパラメータ値の範囲デフォルトパラメータタイプ適用範囲 _{HF 運転の適} 用範囲有効 ● 診断割り込み ● ハードウェア割り込みあり/なしあり/なしなしなしダイナミックモジュールモジュール入力遅延/ 電圧タイプ 0.1 ms (DC) 0.5 ms (DC) 3 ms (DC) 15 ms (DC) 20 ms (DC/AC) (DC) スタティックモジュールモジュール診断 ● センサ電源なし _あり_/なしなしスタティックチャンネルグループ (8 チャンネル) チャンネルグループ (8 チャンネル) ● 断線あり/なしなしスタティックチャンネルグループ (2 チャンネル) チャンネルグラニュラハードウェア割り込みのトリガ ● ポジティブエッジあり/なしなしダイナミックチャンネルグループ (2 チャンネル) チャンネルグラニュラ ● ネガティブエッジあり/なしなしダイナミックチャンネルグループ (2 チャンネル) チャンネルグラニュラ

(9)

センサ電源のチャンネルグループへの割り当てモジュールの2 つのセンサは以下の 2 つのチャンネルグループに電源を供給します。入力 0～7 および入力8～15。また、これらのチャンネルグループのセンサ電源の診断もコンフィグレーションします。割り込みパラメータのチャンネルグループへの割り付け "センサ電源なし"の診断: 診断割り込みは、チャンネルグループの8 チャンネルそれぞれに設定できます。センサ電源に障害が発生すると、診断割り込みは、関連するすべてのチャンネル/チャンネルグループにレポートされます。断線発生時の診断割り込み: SM 321 の"HF 運転"では、診断割り込みをチャンネルグラニュラでプログラムできます。断線が登録されると、対応するチャンネルにレポートされます。 SM 321 が"HF 運転"で動作していない場合、チャンネルグループの診断割り込みがプログラムされ、2 チャンネルそれぞれにレポートされます。 SM 321 の 16 チャンネルは、8 つのチャンネルグループ(0～7)にコンパイルされます。つまり、例えば、チャンネルグループ 3 (チャンネル 6 および 7)の断線診断割り込み、すなわちチャンネル6 または 7 いずれかの断線に対して 1 つの診断割り込みがレポートされます。ハードウェア割り込み(ネガティブ、ポジティブ、または両方でトリガ): SM 321 の"HF 運転"では、ハードウェア割り込みをトリガするエッジは、チャンネルグラニュラでプログラムされ、チャンネルグラニュラエッジ遷移がハードウェア割り込みとしてレポートされます。 SM 321 が"HF 運転"で動作していない場合、チャンネルグループの診断割り込みをトリガするエッジは、それぞれが2 つのチャンネルにプログラムされます。つまり、チャンネルグループにコンパイルされたチャンネルは、常に同一のプログラミングで動作します。ただし、対応するエッジ遷移は、ハードウェア割り込みごとにチャンネルグラニュラでレポートされます。プログラム可能な入力遅延の許容範囲表 2 SM 321; DI 16 x DC 24 V の入力遅延時間の許容範囲プログラムした入力遅延許容差 0.1 ms 60 μs～140 μs 0.5 ms 400 ms～900 ms 3 ms (デフォルト) 2.6 ms～3.3 ms 15 ms 12 ms～15 ms 20 ms 17 ms～23 ms

(10)

"HF 運転"以外での、SM 321; DI 16xDC24V のデータセット 1 のパラメータのプログラミング。対応するビットを"1"に設定して、パラメータを有効にします。モジュールが"HF 運転"で動作していない場合、それぞれ 2 つのチャンネルで構成されるチャンネルグループのバイト1～2 のパラメータを介してプログラミングされます。 ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኬዙኦኃኄቿ━ቭ手ቢ ኬዙኦኃኄቿ━ቭ手ቢ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወኍወዙኴቑ䵚ቄₚሯቭኅአንቊ 㦹━ቭⅧሴ 㦹━ቭⅧሴ 㦹━ቭⅧሴ 峉㠼━ቭ手ቢቑ㦘╈▥ ክኁእ ክኁእ ክኁእ ክኁእ ክኁእ ክኁእ ኬዙኦኃኄቿ━ቭ手ቢቑ㦘╈▥

(11)

"HF 運転"での、SM 321; DI 16xDC24V のデータセット 1 のパラメータのプログラミング。対応するビットを_{"1"に設定して、パラメータを有効にします。} モジュールの_{"HF 運転"では、ハードウェア割り込みをトリガするエッジは、バイト 1～4 のパラメータを介してチャンネル} グラニュラでプログラムされます。 ኬዙኦኃኄቿ━ቭ手ቢ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ 峉㠼━ቭ手ቢቑ㦘╈▥ ክኁእ ክኁእ ክኁእ ኬዙኦኃኄቿ━ቭ手ቢ ኬዙኦኃኄቿ━ቭ手ቢቑ㦘╈▥

(12)

ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₙሯቭኅአንቊ ኞዀዐኪወቑ䵚ቄₚሯቭኅአንቊ ክኁእ ክኁእ _{ኬዙኦኃኄቿ━ቭ手ቢ} ኬዙኦኃኄቿ━ቭ手ቢ 㦹━ቭⅧሴ ክኁእ

(13)

SM 321; DI 16 x DC 24 V - 診断

SM 321; DI 16 x DC 24 V の診断メッセージ下表に、診断メッセージの概要を示します。表 3 SM 321; DI 16 x DC 24 V の診断メッセージ診断メッセージ診断の適用範囲プログラム可能センサ電源がありませんチャンネルグループ(8 チャンネル) "HF 運転"での断線 "HF 運転"以外での断線チャンネルチャンネルグループ(2 チャンネル) プログラムされていないチャンネル("HF 運転") プログラムされていないチャンネルモジュール ("HF 運転"以外) チャンネルチャンネルグループあり外部補助電圧なしモジュール内部補助電圧なしモジュールヒューズ切れモジュールモジュールがプログラムされていない/モジュールが正しくプログラムされていないモジュール Watchdog タイムアウトモジュール EPROM 障害モジュール RAM 障害モジュールハードウェア割り込みの脱落モジュールなし

(14)

注記プログラム可能診断メッセージで示されるエラーを検出するには、それに応じてSTEP 7 でデジタルモジュールをプログラムしておく必要があります。 SM 321 が"HF 運転"で動作していない場合、SM 321 によってレポートされる断線診断メッセージの 1 つは、常に1 つのチャンネルグループに関するものとなります。 2 つのチャンネルのいずれかに断線が発生していることを判断することのみが可能です。どちらのチャンネルに発生しているかを特定することはできません。診断データの構造は、S7-300 モジュールデータ (http://support.automation.siemens.com/WW/view/en/8859629/0/ja)デバイスマニュアルの「バイト 0 からの診断データのコンフィグレーションと内容」の章に記載されています。 "HF 運転"で、SM 321 は、モジュールに合計 25 バイトの診断情報(長さ 4 バイトの診断データセット 0 および長さ25 バイトの診断データセット 1)を供給します。 SM 321 が"HF 運転"で動作する場合、16 バイトの診断情報が作成されます(長さ 4 バイトの診断データセット0 および長さ 16 バイトの診断データセット 1)。

(15)

エラーの原因とトラブルシューティング表 4 SM 321; DI 16 x DC 24 V の診断メッセージ、エラーの原因とトラブルシューティング診断メッセージ考えられるエラーの原因エラーを修正する、または避けるにはセンサ電源の過負荷過負荷の除去センサ電源がありません _{センサ電源の}_{M への短絡} _{短絡の除去} 外部補助電圧なしモジュールへの電源L+なし給電電源L+ モジュールへの電源L+なし給電電源L+ 内部補助電圧なしモジュールのヒューズ切れモジュールを交換しますヒューズ切れモジュールのヒューズ切れモジュールを交換します不正なモジュールパラメータ不審なパラメータまたはその組み合わせモジュールのプログラム不定期の高電磁の外乱外乱の除去 Watchdog タイムアウトモジュールの欠陥モジュールを交換します不定期の高電磁の外乱外乱を除去し、CPU オフ/オンの電源を入れます。 EPROM 障害モジュールの欠陥モジュールを交換します不定期の高電磁の外乱外乱を除去し、CPU オフ/オンの電源を入れます。 RAM 障害モジュールの欠陥モジュールを交換しますハードウェア割り込みの脱落モジュールは、前の割り込みが確認されず、コンフィグレーションエラーである可能性があるため、割り込みを出力できません CPU で割り込みプロセスを変更し、必要に応じてモジュールを再度プログラムしてくださいモジュールに新しいパラメータが割り付けられるまでエラーは解決されませんモジュールがプログラムされていない起動エラーモジュールのプログラム

(16)

SM 321; DI 16 x DC 24 V - 動作

動作状態および入力値の電源の影響 SM 321; DI 16 x DC 24 の入力値は CPU の動作状態およびモジュールの電源によって決まります。表 5 CPU 動作状態および L+電源に対する入力値の依存関係 CPU の動作状態デジタルモジュールでの電源L+ デジタルモジュールの入力値 L+ありプロセス値 RUN L+なし 0 信号 L+ありプロセス値 POWER ON STOP L+なし 0 信号 L+あり - POWER OFF - L+なし - 電源障害時の動作 SM 321; DI 16 x DC 24 電源の障害は常にモジュールの SF LED によって表示されます。また、この情報はモジュールでも確認できます。この入力値は、ゼロ信号が_{CPU に転送される前に 20～40 の間、最初に保持されます。電源電圧 dips <20 はプロセス値に} 影響はありません_{(以下の表を参照)。} 診断割り込みのトリガは、パラメータ設定によって決まります_{(「SM 321; DI 16 x DC 24 Vの割り込み」 (ページ 17)の章を} 参照_)。冗長性センサ電源での電源障害注記外部冗長性電源ソースがセンサ電源(Vs)に並列接続されていて L+電源に障害が生じると、モジュールはセンサ電源のエラーをレポートしません。ただし内部および外部の補助電圧、およびヒューズ切れはレポートします。センサ電源Vs の短絡センサ電源Vs で短絡が検出されると、パラメータの設定に関係なく、対応する Vs LED は暗色表示になります。

(17)

SM 321; DI 16 x DC 24 V - 割り込み

概要このセクションでは、SM 321; DI 16 x DC 24 V の割り込み動作について説明します。以下の割り込みを必ず区別してください。 ● 診断割り込み ● ハードウェア割り込み下で説明しているOB および SFC の詳細については、STEP 7 のオンラインヘルプを参照してください。割り込みの有効化デフォルトの割り込み設定はありません。つまり、パラメータが正常に設定されていない場合、割り込みは無効になります。割り込みをSTEP 7 で有効化できます(「SM 321; DI 16 x DC 24 Vのパラメータ」 (ページ 8)の章を参照)。診断割り込み診断割り込みを有効化すると、受信エラーイベント(最初に発生)および送信エラーイベント(エラーは解決済み)は割り込みによってレポートされます。 CPU は、診断割り込み OB82 を処理するためにユーザープログラム実行に割り込みます。ユーザープログラムのOB82 で SFC51 または 59 を呼び出して、モジュールによる詳細な診断データ出力を見ることができます。診断データは、プログラムが_{OB82 を出るまで一定のまま保たれます。モジュールはプログラムが OB82 を終了すると診} 断割り込みを確認します。ハードウェア割り込み SM 321; DI 16 x DC 24 V は、ポジティブ、ネガティブ、または両方の信号遷移で各チャンネルのハードウェア割り込みをトリガできます。 SM 321 のプログラミングを、"HF運転"でチャンネルグラニュラで、またはチャンネルグループごとに実行します(セクション「_{SM 321; DI 16 x DC 24 Vのプログラミング」 (ページ 8)を参照)。} アクティブなハードウェア割り込みにより、CPU (OB40)のハードウェア割り込みプロセスおよびユーザープログラムの実行または_{CPU の優先度の低いオブジェクトクラスの実行をトリガできます。} ハードウェア割り込みOB40 で AS から信号エッジ遷移の応答を定義できます。モジュールは、プログラムがハードウェア割り込み_{OB を終了すると、ハードウェア割り込みを確認します。} モジュールは各チャンネルの1 つの割り込みを保存してスタックできます。優先度の高いクラスがプロセスを処理していない場合、_{CPU はバッファされたプロセスを発生順に処理します(すべてのモジュールで)。} ハードウェア割り込みの脱落 "ハードウェア割り込みの損失"診断の中断が実行されるのは、スタックに以前保存されて CPU にまだ処理されていないチャンネルで一連の中断がトリガされた場合です。 CPU は、同一のチャンネルのキューされた中断の処理が完了しないかぎり、これ以上このチャンネルで中断を登録しませ

(18)

中断をトリガするチャンネル関連したハードウェア中断をトリガするチャンネルは、OB40 の開始情報の OB40_POINT_ADDR 変数にログ記録されます。図はローカルデータでの DWORD 8 の割り付けを表示しています。バイト変数データタイプ詳細 6/7 OB40_MDL_ADDR ワード B#16#0 中断をトリガするモジュールのアドレス 8 で開始 OB40_POINT_ADDR DWORD 下図参照中断をトリガする入力の指示 ℗侓䂗ቢ ኅአን挆䲊ኞዀዐኪወ ኅአን挆䲊ኞዀዐኪወ ኅአን挆䲊ኞዀዐኪወ ኅአን挆䲊ኞዀዐኪወ ኅአን挆䲊ኞዀዐኪወ ኅአን挆䲊ኞዀዐኪወ ኅአን挆䲊ኞዀዐኪወ ኅአን挆䲊ኞዀዐኪወ ኰአእ䟹⚆ /% /% /% /% /' 図 2 OB40 の開始情報: どのイベントがハードウェア割り込みをトリガしたか Siemens AG Industry Sector Postfach 48 48
