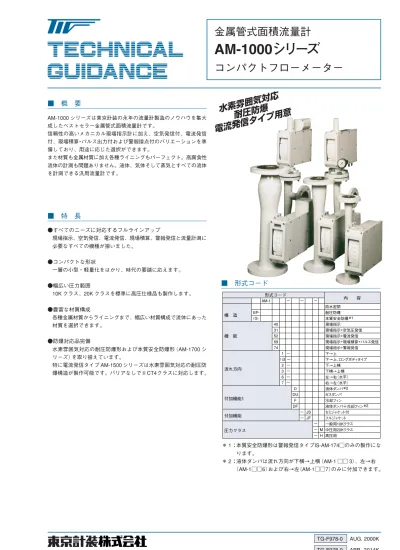

AM-0 TOKYO KEISO CO., LTD. TG-F-

■ 特 長

金属管式面積流量計

AM-1000シリーズ

コンパクトフローメーター

■ 概 要

＊ 1 ：本質安全防爆形は警報発信タイプIS-AM-174□のみの製作にな

ります。

＊ 2 ：液体ダンパは流れ方向が下横→上横（AM-1 □□ 3）、左→右

（AM-1□□6）および右→左（AM-1□□7）のみに付加できます。

■ 形式コード

AM-1000 シリーズは東京計装の永年の流量計製造のノウハウを集大

成したベストセラー金属管式面積流量計です。

信頼性の高いメカニカル現場指示計に加え、空気発信付、電流発信

付、現場積算・パルス出力付および警報接点付のバリエーションを準

備しており、用途に応じた選択ができます。

また材質も金属材質に加え各種ライニングもパーフェクト。高腐食性

流体の計測も問題ありません。液体、気体そして蒸気とすべての流体

を計測できる汎用流量計です。

●すべてのニーズに対応するフルラインアップ

現場指示、空気発信、電流発信、現場積算、警報発信と流量計測に

必要なすべての機種が揃いました。

●コンパクトな形状

一層の小型・軽量化をはかり、時代の要請に応えます。

●幅広い圧力範囲

10K クラス、20K クラスを標準に高圧仕様品も製作します。

●豊富な材質構成

各種金属材質からライニングまで、幅広い材質構成で流体にあった

材質を選択できます。

●防爆対応品完備

水素雰囲気対応の耐圧防爆形および本質安全防爆形（AM-1700 シ

リーズ）を取り揃えています。

特に電流発信タイプ AM-1500 シリーズは水素雰囲気対応の耐圧防

爆構造が製作可能です。バリアなしでⅡCT4クラスに対応します。

形式コード 構 造 内  容 防水密閉 耐圧防爆 本質安全防爆＊1 現場指示 現場指示+空気圧発信 現場指示+電流発信 現場指示+現場積算+パルス発信 現場指示+警報発信 下→上 下→上、ロングボディタイプ 下→上横 下横→上横 左→右（水平） 右→左（水平） 液体ダンパ＊2 ガスダンパ 冷却フィン 液体ダンパ＋冷却フィン＊2 セミジャケット付 フルジャケット 一般用10Kクラス 中圧用20Kクラス 高圧用 AM-1 − − − EP- I S- 40 31 52 69 74 1 − 1-LB − 2 − 3 − 6 − 7 − D DU F DF − JS − JF − − M − H 機 能 流れ方向 付加機能1 付加機能 圧力クラス

水素雰

囲気対

応

耐圧防

爆

電流発

信タイ

プ用意

・現場指示 ・現場指示 ・空気圧発信 ・現場指示 ・電流発信 ・現場指示 ・現場積算 ・積算パルス発信 ・現場指示 ・警報発信

AM-131□ AM-152□ AM-169□ AM-174□

AM-140□ 一般用10Kクラス AM-1□□□ 中圧用20Kクラス AM-1□□□-M 流 体 温 度 ℃ 最 高 流 体 圧 力   M P a ∼120 1.4 ∼220 1.2 ∼300 1.0 ∼120 3.4 ∼220 3.1 ∼300 2.9 ∼350 2.6 ∼400 2.3 一般用 AM-1□□□-□ 中圧用 AM-1-□□□-M 高圧用 AM-1-□□□-H   JIS 10K FF   JIS 20K RF        別途お打合せ ANSI、DIN等他規格も承ります。 ご相談ください。 形   式 最高流体温度 AM-1□□1 200℃＊1 AM-1□□2/3 149℃ AM-1□□2/3-F 400℃＊2 AM-1□□□-DU 149℃ ゴムライニング −10∼80℃ フッ素樹脂ライニング −10∼80℃ PVCライニング 0∼60℃ グラスライニング  −10∼110℃＊

標準仕様

＊ 1 特殊仕様にて 250℃まで製作致します。

＊ 2 一般用 10K クラスは最高流体温度 300℃までとなります。

●機 能

●製作口径

 （メータサイズ）

15 ∼ 150

（200 以上は M シリーズを参照ください。）

●製作材質

炭素鋼、SUS304、SUS316、SUS316L、ゴムライニング、フッ素樹脂ライニング、PVC ライニング、グラスライニング

（その他特殊材質もご相談ください。）

●圧力クラス

一般用 10K クラス、中圧用 20K クラス、高圧用（ご相談ください。）

フルジャケット付き（AM-1 □□□ -JF 形）およびライニング材質品は 10K クラスのみ製造致します。

●流体圧力

●接続

標準フランジ接続（特注にてねじ接続も承ります。ご相談ください。）      

高圧クラス（AM-1 □□□ -H）は別途お打合せと致します。

グラスライニング、PVCライニングおよびフッ素樹脂ライニングはRF（大平面座）フランジのみ、またゴムライニングはFF

（全面座）フランジのみ製造致します。

●流体温度

金属材質

ライニング材質

＊フッ素樹脂フロートの場合は80℃までとなります。

●指示精度

± 1.5％F.S.（特注にて± 1.0％F.S. 承ります。ご相談ください。）

樹脂製フロートの場合は、標準 2％F.S. となります。

●標準目盛長

75mm

●目盛範囲

10：1

●指示計構造

防塵・防沫形（IP54 相当）

 （現場指示）

■ AM-1400 シリーズ（現場指示流量計）

●指示計部外形寸法

図 1

■ AM-1310 シリーズ（空気圧発信付き現場指示流量計）

AM-1310 シリーズは現場指示流量計の指示部ケース内に空気圧発信

器を組込み、流量の変化に応じて上下するフロートの動きを磁気追従

方式により流量指示すると同時に、流量に比例した空気圧信号を発信

します。

●発信器仕様

供給空気圧力

0.14 土 0.01MPa

出力信号

20 ∼ 100kPa（アウトプットゲージ付）

空気消費量

14L ／ min（nor）

空気接続

標準 Rc1/4

（NPT1/4 も承ります。ご相談ください。）

発信精度

土 1.0％F.S.（流量目盛に対して）

発信器構造

防塵・防沫形（IP54 相当）

周囲温度

− 20 ∼ 80℃

必要に応じて断熱措置等を講じてください。

付属品

エアーセット（ご指定時）

●指示計・発信器部外形寸法

周囲温度／ -30 ∼ 80℃

IR-6120-□□ IR4600-02 ●IR-6120-□□／IR4600-02  特長 ディストリビュータ不要で簡単に     アプリケーションのシステムアッ     プができます。 標準仕様 流量表示 ：4桁LED，0∼9999 積算表示     IR-6120：5桁LED，18000c/h     IR4600 ：6桁LED，18000c/h 流量警報出力 ：2点，上下限 同期パルス出力 ：オープンコレクタ IR-6120：DC30V，50mA IR4600 ：DC30V，50mA

（    ）

アナログ再出力：DC4-20mA ※詳細は別途IRシリーズテクニカルガイダンスを参照してください。 2-G1/2（閉止用プラグ 1 個附属）

■ AM-1520 シリーズ（電流発信付き現場指示流量計）

AM-1520 シリーズは現場指示流量計に電流発信器を付加し、流量指

示に加え4 ∼ 20mA の電流信号を発信するものです。防塵・防沫構造

に加え耐圧防爆構造も準備されています。

●指示計・発信部外形寸法

図 3 防塵・防沫 AM-152 □形および耐圧防爆 EP-AM-152 □形

●端子配線，結線

図 4 防水密閉 AM-152 □形および耐圧防爆 EP-AM-152 □形

●発信器仕様

電源電圧

防塵・防沫形および耐圧防爆形

DC12 ∼ 30V

出  力

DC4 ∼ 20mA

許容負荷抵抗

防塵・防沫形および耐圧防爆形

Max.600 Ω（DC24V のとき）

配線接続口

防塵・防沫形 2-G1/2（または 2-NPT1/2）

耐圧防爆形 2-G1/2（または 2-NPT1/2）

オプション：TIIS 耐圧パッキンケーブルグランド

［適合ケーブル径φ 8 ∼ 12（標準φ 10 ∼ 12）］

耐圧防爆形でケーブル配線工事を行う場合オプ

ションの耐圧パッキンケーブルグランド（島田

電機製 SXC-16B）を必ずご使用ください。

発信精度

土 1.0％F.S.（流量目盛に対して）

発信器構造

防塵・防沫形，IP54 相当 AM-152 □形

耐圧防爆形，ExdIIBT4 EP-AM-152 □形

オプション，ExdIICT4 EP-AM-152 □形

周囲温度

防塵・防沫形

− 30 ∼ 70℃

耐圧防爆形 ExdIIBT4

− 20 ∼ 55℃

ExdIICT4

− 20 ∼ 55℃

AM 形流量計に 1 台どうぞ！！

IR シリーズ ユニバーサルトータライザ，

デジタルスケーリングメータ

AM 形流量計に接続するだけで流量表示，積算表示，流量警報出力，

アナログ再出力機能などいろいろなアプリケーションが 1 台で選べ，

システムアップが簡単に行えます。

■ AM-152 □と組合せ／出力信号 2 線式 DC4-20mA の場合

■ AM-1690 シリーズ（現場積算・積算パルス付き現場指示流量計）

AM-1690 シリーズは流量指示に加え、現場流量積算ならびに積算パ

ルス遠隔発信機能をそなえています。総量管理の必要な仕様に最適で

す。防塵・防滴構造に加え耐圧防爆構造も準備されています。

●発信器仕様

現場積算

6 桁（リセットボタン付き）

カウント数

50 ∼ 2000c/h

積算パルス発信

オープンコレクタ出力，パルス幅 100ms 定格

DC35V， 50mA

（電源回路と出力回路は，絶縁）

積算精度

± 2%F.S.（流量目盛に対して）

電 源

標準 AC 100V，50/60Hz

（耐圧防爆構造形を除き特注にて AC 110V，

50/60Hz も承ります。

他電圧については，外部取付用トランス付属

となります。）

消費電力

5VA（最大）

配線接続口

G1/2 （他規格も承ります。）

オプション TIIS 耐圧パッキン式ケーブルグ

ランドつきも承ります。

［適合ケーブル径φ 7 ∼ 12（標準φ 11 ∼ 12）］

発信器構造

防塵・防沫形 IP54 相当

耐圧防爆形d2G4

EP-AM-169 □形

周囲温度

防塵・防沫形

− 20 ∼ 80℃

耐圧防爆形

− 10 ∼ 60℃

必要に応じて断熱措置等を講じてください。

●指示計・発信部外形寸法

AM-169 □形，EP-AM-169 □形共通

図 5

●端子配置

図 6

端子 AC 電源 パルス 出力 COM. オープンコレクタ 出力

取付穴寸法図

2-M4ネジ穴または 2-φM4.5取付穴 L 65 42 61 75 65 77.5 65 （4）

・1回路用

・2回路用

AM-1740 シリーズは現場指示流量計に流量警報接点を付加し、流量

指示に加えSPDT接点の警報信号を出力します。防塵・防滴構造に加

え耐圧防爆構造および本質安全防爆構造も準備されています。

■ AM-1740 シリーズ（警報発信付き現場指示流量計）

●発信器仕様

警報点数

上限警報 1 点または

下限警報 1 点または

上下限警報各 1 点

接点構成

マイクロスイッチ，SPDT

接点容量

AC 250V/ 5A（抵抗負荷）

特注で DC30V/ 0.1A 用も承ります。ご相談くださ

い。

設定精度

± 1.5％F.S.（流量目盛に対して）

注）スイッチ稼動時における警報設定値以外の流

量指示は精度を外れる場合があります。

接断差

20%F.S. 以内（流量目盛に対して）

（耐圧防爆形は土 30％F.S. 以内）

配線接続口

G1/2（他規格も承ります。）

TIIS耐圧パッキン式ケーブルグランドつきも承りま

す。

［適合ケーブル径φ 7 ∼ 12（標準φ 11 ∼ 12）］

発信器構造

防塵・防沫形 IP54 相当

AM-174 □形

耐圧防爆形 d2G4

EP-AM-174 □形

本質安全防爆形 Exia IICT6

IS-AM-174 □形＊

＊ 安全保持器（IDEC 製 EB3C）付となります。非

危険場所に設置して使用してください。

周囲温度

防塵・防沫形

− 25 ∼ 80℃

耐圧防爆形および本質安全防爆形

− 10 ∼ 60℃

必要に応じて断熱措置等を講じてください。

●端子配置

図 9

●安全保持器

図 10

●指示計・発信部外形寸法

図 7

図 8

AM-174 □形および IS-AM-174 □形

EP-AM-174 □形

注）上限（下限）のみの一点警報の場合は

4，5，6

（1，2，3）

端子は未使用となります。

上限警報出力 下限警報出力 端子 No.

AM-174 □形および IS-AM-174 □形

EP-AM-174 □形

■ 付加仕様

●液体ダンパ（形式 AM-1 □□□ -D）

気体および蒸気流量計測ではフロートのハンチング防止のためダンパ

機構を設ける必要があります。この液体ダンパは本体下部に緩衝油を

入れたダンパ体をとりつけ，フロート軸と連動するダンパがその液中

を上下動するときの抵抗を利用してフロートのハンチングを緩和し，

精度および耐久性を保持するものです。また液体計測でも脈動流が想

定される場合はこの液体ダンパの取り付けをおすすめいたします。

流れ方向 下横 - 上横（AM-1 □□ 3 形），左 - 右（AM-1 □□ 6 形）お

よび右 - 左（AM-1 □□ 7 形）に取り付け可能です。（図 11）

●冷却フィン（形式 AM-1 □□□ -F）

150℃以上の高温流体の場合，指示・発信部への熱影響を防止するた

め，本体部と指示部の間にフィンを設けて，雰囲気への放熱をはかり

ます。

流れ方向 下 - 上横（AM-1 □□ 2 形），下横 - 上横（AM-1 □□ 3 形），

左 - 右（AM-1 □□ 6 形）および右 - 左（AM-1 □□ 7 形）に取り付け可

能です。（図 12）

●ガスダンパ（形式 AM-1 □□□ -DU）

金属材質の流量計については気体計測用にダンパ液を必要としないガ

スダンパを組み込んだ製品も製作致します。

この方式ではフロート軸受部にピストンとシリンダで構成されるメカ

ニカルなダンパ機構を組み込んであります。（図 13）本体下部にダン

パ体をとりつける必要がないため流量計の流れ方向に制約がなく，配

管設計の自由度向上に寄与します。またダンパ液注入の手間もなくメ

ンテナンス上も有利です。

気体専用で液体，蒸気には使用できません。また化合物を生成しやす

い塩素ガスや，異物（錆，ゴミ，油分など）が混入する気体は，ピス

トン部の機能に支障をきたす場合があり，おすすめできません。製作

口径は 20A（3/4B）∼ 100A（4B）のみとなります。またライニング材

質および樹脂製フロートのものは製作できません。

ダンパシリンダ ピストン フロート軸 テーパ管 フロート

図 13

フロート軸 ダンパ液 ダンパ体 ダンパ 指示ケース フロート軸 フィン 流路 本体 流路

図 12

図 11

●ジャケット（形式 AM-1 □□□ -JS，セミジャケット

形式 AM-1 □□□ -JF，フルジャケット）

凝固性，高粘度流体の温度降下による凝固，固着などを防止するため

に，流体が流れる管路部に二重構造のジャケットを取り付け，スチー

ムか温水による加熱保温をおこないます。管体部のみを保温するセミ

ジャケットとフランジ部も保温するフルジャケットがあります。

管体部のスチーム注入口は標準 Rc3/8，リードパイプ部は Rc1/4 と

なっています。

流れ方向 下 - 上（AM-1 □□ 1 形），および下 - 上横（AM-1 □□ 2 形）

に装着可能です。

なおフルジャケット形（AM-1 □□□ -JF形）は一般用10K クラスのみ

製造致します。（図 14）

図 14

2-Rc1/4 2-Rc1/4 2-Rc3/8 2-Rc1/4 ジャケットパイプ リードパイプ ジャケット 流量計本体 セミジャケット ジャケットパイプ リードパイプ ジャケット 流量計本体 フルジャケット

15 20 25 40 50 65 80 100 125 150 6.5 6.0 7.3 9.0 6.3 7.8 9.1 12.0 14.0 18.0 89 89 92 99 105 113 120 132 145 158 350 350 350 400 400 450 450 450 500 500 89 89 92 99 105 113 120 132 350 400 400 400 450 500 500 500 ― ― 5 5 6 8 10 13 15 20 32 50 (1.5) (3.8) (7.15) (15.1) (26.5) (39.5) (67.5) ( ― ) ( ― ) 1.5 4.06 7.15 15.1 27.5 40.5 71.9 110 150 0.1∼0.75 (0.7) 口  径 (メータサイズ) 流量(水) (m3_/h) 圧力損失 (kPa) _(mm)L _(mm)(B) 概略質量_{(kg) (mm)}L _(mm)(B) 概略質量_(kg) 10Kクラス AM-1□□□-□ 20Kクラス AM-1□□□-M ( )内は20Kクラスの流量

■

表

１

注 ― ― 5 6 7 9 12 18 20 28 ― ― 注）表中の質量は現場指示計の場合で、以降の表もすべて同様となります。 No 1 2 3 4 5 6 テーパ管 フロート組 下部本体 フランジ フロート軸ガイド 指 示 計 表記以外の特殊金属材質も承ります。ご相談ください。 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SUS304 SUS304 SUS304 SUS304 SUS304 ADC12 SUS316 SUS316 SUS316 SUS316 SUS316 ADC12 SUS316L SUS316L SUS316L SUS316L SUS316L ADC12 部分名称 材 質１ 材 質２ 材 質３ 材 質４

■

表

２

口径 (メータサイズ) 圧力損失 (kPa) L (B) JIS10K 寸法(mm) 概略質量(kg) 流量(空気) m3_/h(nor) 20 25 40 50 65 80 100 10.0 10.0 12.0 10.0 16.5 23.0 24.0 500 500 500 500 600 600 600 89 92 99 105 113 120 132 5 6 8 10 13 15 20 16∼50 120 210 420 820 1200 2050

■

表

３

No 1 2 3 4 5 6 テーパ管 フロート組 下部本体 フランジ フロート軸ガイド 指 示 計 表記以外の特殊金属材質も承ります。ご相談ください。 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SUS304 SUS304 SUS304 SUS304 SUS304 ADC12 SUS316 SUS316 SUS316 SUS316 SUS316 ADC12 SUS316L SUS316L SUS316L SUS316L SUS316L ADC12 部分名称 材 質１ 材 質２ 材 質３ 材 質４

■

表

４

15 20 25 40 50 65 80 100 125 150 8.5 9.1 6.0 5.0 8.0 6.5 12.7 13.6 16.0 21.0 650 650 650 670 680 780 820 840＊1 860＊1 970＊1 250 250 250 250 250 350 350 350 370 480 100 100 100 100 100 150 150 150 250 250 650 660 670 680 720 810 840＊1 880＊1 ― ― 250 250 250 250 250 350 350 350 ― ― 100 100 100 100 100 150 180 180 ― ― 10 10 12 15 20 28 35 55 ― ― 8 8 10 12 15 22 25 43 55 75 (1.6) (3.6) (5.9) (12.4) (25.0) (34.3) (55.0) ( ― ) ( ― ) 1.6 4.19 7.73 15.1 29.3 40.8 70.8 110 150 0.1∼0.69 (0.69) 口  径 (メータサイズ) 流量(水) (m3_/h) 圧力損失 (kPa) _(mm)(H) _(mm)L _(mm)A 概略質量_{(kg) (mm)}(H) _(mm)L _(mm)A 概略質量_(kg) 10Kクラス AM-1□□□-□ 20Kクラス AM-1□□□-M ( )内は20Kクラスの流量

■

表

５

No 1 2 3 4 5 6 7 8 9 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン 材質1 SUS304 SUS304 SGP＊2 SS400 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質2 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質3 SUS316 SUS316 SUS316 SUS316 SS400 SUS316 ADC12 SS400 ノンアスベスト PTFE 材質4 SUS316L SUS316L SUS316L SUS316L SS400 SUS316L ADC12 SS400 ノンアスベスト PTFE フィン付場合H寸法が130mm長くなりま す。 ＊1空気発信付（AM-1312）でフィン無しの 場合（H）寸法が30mm長くなります。 ＊2中圧用20KクラスはSTPG370を使用し ます。表記以外の特殊金属材質も承り ます。ご相談ください。

■表6

5

1

2

6

3

4

5

1

2

6

3

4

7

6

5

9

8

2

1

3

4

■ 外形寸法、材質構成、圧力損失，口径別流量

● AM-1 □□ 1（流れ方向 下→上，標準タイプ）

AM-1 □□ 1-LB

（流れ方向 下→上，ロングボディタイプ）

計測対象：液体

［金属材質］

図 15

注） AM-1 □□ 1（流れ方向 下→上，標準タイプ）の 20A ∼ 150A は計測中にフロート軸が流出側に 70mm 出ます。

AM-1 □□ 1-LB（流れ方向 下→上，ロングボディタイプ）ではこのフロート軸は出ませんが，10K クラス品で L 寸法が 130mm アップします。

20K クラス品の AM-1 □□ 1-LB の L 寸法についてはお問い合わせください。

図 16

● AM-1 □□ 1-DU 形（流れ方向 下→上）

計測対象：気体

図 17

● AM-1 □□ 2 形（流れ方向 下→上横）

計測対象：液体

口 径 （メータサイズ） 2.92∼17.1 39.3 77.7 129.9 254.7 440.8 630.6 1233.8 2.8 4.0 2.7 2.9 3.4 2.6 4.0 5.5 690 690 690 690 700 800 820 860＊1 250 250 250 250 250 350 350 350 8 8 10 12 15 22 25 43 15 20 25 40 50 65 80 100 m3_{/h（nor） （kPa） （H） L} 100 100 100 100 100 150 150 150 A JIS 10K 流量（空気） 圧力損失 寸法（mm） 概略質量（kg）

■表7

No 1 2 3 4 5 6 7 8 9 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン 材質1 SUS304 SUS304 SGP＊2 SS400 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質2 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質3 SUS316 SUS316 SUS316 SUS316 SS400 SUS316 ADC12 SS400 ノンアスベスト PTFE 材質4 SUS316L SUS316L SUS316L SUS316L SS400 SUS316L ADC12 SS400 ノンアスベスト PTFE ＊1空気発信付（AM-1312-DU）でフィン無し の場合（H）寸法が30mm長くなります。 ＊2中圧用20KクラスはSTPG370を使用し ます。表記以外の特殊金属材質も承り ます。ご相談ください。

■表8

口 径 （メータサイズ） 0.1∼0.69（0.69） 1.6 （1.6） 4.19（3.6） 7.73（5.9） 15.1（12.4） 29.3（25.0） 40.8（34.3） 70.8（55.0） 110 （−） 150 （−） 8.5 9.1 6.0 5.0 8.0 6.5 12.7 13.6 16.0 21.0 690 690 690 720 740 860 910 940＊1 980＊1 1110＊1 250 250 250 250 250 350 350 350 370 480 100 100 100 100 100 150 150 150 250 250 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa）} （H） （mm） （mm） L1 40 40 45 55 65 75 90 100 120 140 L2 （mm） （mm） A 8 8 10 12 16 23 26 44 57 77 概略質量 （kg） 690 700 720 740 790 900 950＊1 1000＊1 − − 250 250 250 250 250 350 350 350 − − 100 100 100 100 100 150 180 180 − − （H） （mm） （mm） L1 40 40 50 60 70 90 110 120 − − L2 （mm） （mm） A 10 10 12 16 21 30 37 58 − − 概略質量 （kg） 流量（水） 圧力損失 10K クラス AM-1□□□-□ 20K クラス AM-1□□□-M

■表9

（  ）内は20Kクラスの流量 No 1 2 3 4 5 6 7 8 9 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン 材質1 SUS304 SUS304 SGP＊2 SS400 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質2 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質3 SUS316 SUS316 SUS316 SUS316 SS400 SUS316 ADC12 SS400 ノンアスベスト PTFE 材質4 SUS316L SUS316L SUS316L SUS316L SS400 SUS316L ADC12 SS400 ノンアスベスト PTFE フィン付場合H寸法が130mm長くなりま す。 ＊1空気発信付（AM-1313）でフィン無しの 場合（H）寸法が30mm長くなります。 ＊2中圧用20KクラスはSTPG370を使用し ます。表記以外の特殊金属材質も承り ます。ご相談ください。

■表10

口 径 （メータサイズ） 2.92∼17.1 39.3 77.7 129.9 254.7 440.8 630.6 1233.8 2.8 4.0 2.7 2.9 3.4 2.6 4.0 5.5 730 730 730 730 760 880 910 960＊1 250 250 250 250 250 350 350 350 8 8 10 12 15 22 25 43 15 20 25 40 50 65 80 100 m3_{/h（nor） （kPa） （H） L} 40 40 45 55 65 75 90 100 （L2） 100 100 100 100 100 150 150 150 A JIS 10K 流量（空気） 圧力損失 寸法（mm） 概略質量（kg）

■表11

No 1 2 3 4 5 6 7 8 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット 材質1 SUS304 SUS304 SGP＊2 SS400 SS400 SUS304 ADC12 SS400 材質2 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SS400 材質3 SUS316 SUS316 SUS316 SUS316 SS400 SUS316 ADC12 SS400 材質4 SUS316L SUS316L SUS316L SUS316L SS400 SUS316L ADC12 SS400 ＊1空気発信付（AM-1313-DU）でフィン無し の場合（H）寸法が30mm長くなります。 ＊2中圧用20KクラスはSTPG370を使用し ます。表記以外の特殊金属材質も承り

■表12

7

6

5

9

8

2

1

3

4

7

6

5

9

8

2

1

3

4

7

6

5

9

8

2

1

3

4

● AM-1 □□ 2-DU 形（流れ方向 下→上横）

計測対象：気体

図 18

● AM-1 □□ 3 形（流れ方向 下横→上横）

計測対象：液体

図 19

● AM-1 □□ 3-DU 形（流れ方向 下横→上横）

計測対象：気体

図 20

口 径 （メータサイズ） 流量（水） （m3/h） 流量（空気） m3/h（nor） 0.1∼0.69（0.69） 1.6（1.6） 4.19（3.6） 7.73（5.9） 15.1（12.4） 29.3（25.0） 40.8（34.3） 70.8（55.0） 110 （−） 150 （−） 3.1∼21.3（21.3） 53 （53） 129.4（124） 238 （206） 466 （431） 904 （831） 1260（1160） 2186（1934） 3300（−） 4500（−） 10.0 12.2 17.7 11.0 15.8 19.5 18.0 19.5 22.0 27.0 800 810 830 860 960 1080 1130 1160＊1 1220＊1 1330＊1 220 220 220 220 220 350 350 350 370 480 100 100 100 100 100 150 150 150 250 250 15 20 25 40 50 65 80 100 125 150 （kPa） _（mm） （H） _（mm） L1 190 190 210 220 310 300 310 320 360 360 L2 （mm） （mm） A 11 11 14 18 21 29 35 53 68 90 概略質量 （kg） 830 850 880 930 1050 1180 1220＊1 1280＊1 − − 220 220 220 220 220 350 350 350 − − 100 100 100 100 100 150 180 180 − − （H） （mm） （mm） L1 210 220 240 280 370 370 380 400 − − L2 （mm） （mm） A 13 13 17 22 28 38 46 70 − − 概略質量 （kg） 圧力損失 10K クラス AM-1□□□-□ 20K クラス AM-1□□□-M

■表13   

（  ）内は20Kクラスの流量 No 1 2 3 4 5 6 7 8 9 10 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン ダンパ体 材質1 SUS304 SUS304 SGP＊2 SS400 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE SUS304 材質2 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE SUS304 材質3 SUS316 SUS316 SUS316 SUS316 SS400 SUS316 ADC12 SS400 ノンアスベスト PTFE SUS316 材質4 SUS316L SUS316L SUS316L SUS316L SS400 SUS316L ADC12 SS400 ノンアスベスト PTFE SUS316L

■表14

フィン付場合H寸法が130mm長くなりま す。 ＊1空気発信付（AM-1313-D）でフィン無し の場合（H）寸法が30mm長くなります。 ＊2中圧用20KクラスはSTPG370を使用し ます。表記以外の特殊金属材質も承り ます。ご相談ください。 口 径 （メータサイズ） 0.1∼0.6 1.4 3.1 6.1 14 24 35 60 90 155 11.0 12.0 10.0 15.0 11.5 10.0 16.0 18.0 20.0 25.0 440 470 480 510 540 570 610 650＊1 670＊1 720＊1 80 70 90 80 80 80 80 90 110 130 12 12 15 18 24 35 40 60 90 110 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa）} （H1） （mm） （mm） （H2） 160 160 180 240 260 340 360 360 440 440 L （mm） 概略質量 （kg） 440 500 500 520＊1 550＊1 580＊1 620＊1 660＊1 − − 100 120 120 120 100 100 110 130 − − 14 14 17 21 28 42 50 75 − − （H1） （mm） （mm） （H2） 160 160 180 240 260 340 360 360 − − L （mm） 概略質量 （kg） 流量（水） 圧力損失 10K クラス AM-1□□□-□ 20K クラス AM-1□□□-M

■表15

No 1 2 3 4 5 6 7 8 9 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン 材質1 SUS304 SUS304 SGP＊2 SS400 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質2 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE 材質3 SUS316 SUS316 SUS316 SUS316 SS400 SUS316 ADC12 SS400 ノンアスベスト PTFE 材質4 SUS316L SUS316L SUS316L SUS316L SS400 SUS316L ADC12 SS400 ノンアスベスト PTFE フィン付場合H寸法が130mm長くなりま す。 ＊1空気発信付（AM-1316）でフィン無しの 場合（H）寸法が30mm長くなります。 ＊2中圧用20KクラスはSTPG370を使用し ます。表記以外の特殊金属材質も承り ます。ご相談ください。

■表16

0.1∼0.7 1.6 3.5 6.5 13 25 35 60 90 155 3.1∼18 50 100 200 400 750 1100 1800 2800 4800 水 （m3_{/h） m}3空気 _/h（nor） 流量 口 径 （メータサイズ） 12.0 14.8 21.0 15.5 19.0 22.1 21.0 24.0 26.0 31.5 440 470 480 510 540 570 610 650＊1 670＊1 720＊1 200 200 210 200 270 280 290 300 320 340 15 15 19 24 30 42 50 70 105 125 15 20 25 40 50 65 80 100 125 150 （kPa） _（mm） （H1） _（mm） （H2） 160 160 180 240 260 340 360 360 440 440 L （mm） 概略質量 （kg） 440 500 500 520＊1 550＊1 580＊1 620＊1 660＊1 − − 210 210 230 240 290 320 330 340 − − 17 17 22 28 36 52 62 90 − − （H1） （mm） （H 2） （mm） 160 160 180 240 260 340 360 360 − − L （mm） 概略質量 （kg） 圧力損失 10K クラス AM-1□□□-□ 20K クラス AM-1□□□-M

■表17

No 1 2 3 4 5 6 7 8 9 10 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン ダンパ体 材質1 SUS304 SUS304 SGP＊2 SS400 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE SUS304 材質2 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE SUS304 材質3 SUS316 SUS316 SUS316 SUS316 SS400 SUS316 ADC12 SS400 ノンアスベスト PTFE SUS316 材質4 SUS316L SUS316L SUS316L SUS316L SS400 SUS316L ADC12 SS400 ノンアスベスト PTFE SUS316L フィン付場合H寸法が130mm長くなりま す。 ＊1空気発信付（AM-1316-D）でフィン無し の場合（H）寸法が30mm長くなります。 ＊2中圧用20KクラスはSTPG370を使用し ます。表記以外の特殊金属材質も承り ます。ご相談ください。

■表18

7

6

5

9

8

2

1

3

4

0

7

6

8

5

9

2

1

4

3

7

6

8

5

9

2

1

4

3

0

● AM-1 □□ 3-D 形

 （流れ方向 下横→上横，ダンパ付）

計測対象：気体・蒸気

図 21

● AM-1 □□ 6，AM-1 □□ 7 形

 （流れ方向 左→右，右→左）

計測対象：液体

図 22

● AM-1 □□ 6-D，AM-1 □□ 7-D 形

 （流れ方向 左→右，右→左，ダンパ付）

図 23

計測対象：気体・蒸気

口 径 （メータサイズ） 0.1∼0.7 1.5 3.8 7.15 15.1 26.5 39.5 67.5 110 150 6.5 6.0 7.3 9.0 6.3 7.8 9.1 12.0 14.0 18.0 350 400 400 400 450 500 500 500 500 500 93 93 96 103 113 120 126 145 158 171 6 6 7 10 12 16 18 25 38 60 350 400 400 400 450 500 500 500 − − 93 93 96 103 113 120 126 145 − − 6 7 8 11 14 21 23 33 − − 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa）} L （mm） （mm） （B） 概略質量 （kg） （mm） L （mm） （B） 概略質量 （kg） 流量（水） 圧力損失 10K クラス AM-1□□□-□ 20K クラス AM-1□□□-M

■表19

No 1 2 3 4 5 6 7 部品名称 テーパ管 フロート組 本体 ジャケットパイプ フランジ フロート軸ガイド 指示計 材質1 SUS304 SUS304 SUS304 SUS304 SS400 SUS304 ADC12 材質2 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 ADC12 材質3 SUS316 SUS316 SUS316 SUS304 SUS316 SUS316 ADC12 材質4 SUS316L SUS316L SUS316L SUS304 SUS316L SUS316L ADC12

■表20

口 径 （メータサイズ） 0.1∼0.65 1.2 2.8 6.5 11.5 17.0 34.0 60.0 90.0 140.0 5.0 6.0 6.0 9.0 6.0 8.0 9.0 11.0 13.0 17.0 550 550 550 600 650 700 750 750 750 800 89 89 92 99 105 113 120 132 145 158 16 18 22 28 35 45 55 70 85 120 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa） （mm）} L _（mm） （B） 概略質量 _（kg） 流量（水） 圧力損失

■表23

6

4

1

2

7

3

5

6

4

1

2

7

3

5

7

0

6

5

9

8

1

2

A

3

4

7

0

6

5

9

8

1

2

A

3

4

3

7

8

6

2

1

5

4

9

●AM-1□□1-JS，AM-1□□1-JF（流れ方向 下→上，ジャケット付）

計測対象：液体

図 24

図 25

注）呼び径 20A ∼ 100A はフロート軸が流出側に

70mm 出ます。

● AM-1 □□ 2-JS，AM-1 □□ 2-JF（流れ方向 下→上横，ジャケット付）

計測対象：液体

図 26

図 27

● AM-1 □□ 1 形（流れ方向 下→上）

計測対象：液体

［ゴムライニング，フッソ樹脂ライニング］

No 1 2 3 4 5 6 7 8 9 部品名称 テーパ管 フロート組 上部本体 下部本体 フロート受 フロート軸ガイド ボルト・ナット パッキン 指示計 材質5 ゴムライニング PVC＊1 ゴムライニング ゴムライニング PVC PVC SS400 EPDM ADC12 材質6 ゴムライニング フッ素樹脂＊2 その他の特殊金属も承ります ゴムライニング ゴムライニング PVDF PVDF SS400 EPDM ADC12 材質7 フッ素樹脂ライニング フッ素樹脂＊2 フッ素樹脂ライニング フッ素樹脂ライニング PVDF PVDF SS400 PTFE ADC12 ＊1 メータサイズ20A以下はフロート軸がSUS304/ETFEライニングとなります。 ＊2 メータサイズ40A以下はフロート軸がSUS304/ETFEライニングとなります。

■表24

口 径 （メータサイズ） 0.1∼0.69 1.6 3.6 5.9 12.4 25 34.3 55.0 110 150 8.5 9.1 6.0 5.0 8.0 6.5 12.7 13.6 16.0 21.0 660 680 670 680 710 820 850 900 940 1050 250 250 250 250 250 350 350 350 370 480 12 12 15 18 22 30 35 58 72 95 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa）} （H） （mm） （mm） L 100 100 100 130 130 150 180 180 250 250 A （mm） 概略質量 （kg） 660 680 670 690 750 850 870 940 − − 250 250 250 250 250 350 350 350 − − 14 14 17 21 27 36 55 70 − − （H） （mm） （mm） L 100 100 100 130 130 150 180 180 − − A （mm） 概略質量 （kg） 流量（水） 圧力損失 10K クラス AM-1□□□-□ 20K クラス AM-1□□□-M

■表21

No 1 2 3 4 5 6 7 8 9 10 11 部品名称 テーパ管 フロート組 本体 フランジ 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン   上部ジャケットパイプ ジャケットパイプ 材質1 SUS304 SUS304 SGP＊ SS400 SS400 SUS304 ADC12 SS400 ノンアスベスト PTFE SUS304 材質2 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 ADC12 SS400 ノンアスベスト PTFE SUS304 SGPもしくはSTPG 370 （ジャケット圧力による） 材質3 SUS316 SUS316 SUS316 SUS316 SUS316 SUS316 ADC12 SS400 ノンアスベスト PTFE SUS304 材質4 SUS316L SUS316L SUS316L SUS316L SUS316L SUS316L ADC12 SS400 ノンアスベスト PTFE SUS304

■表22

フルジャケット付き（AM-1□□□-JF 形は一般用10Kクラスのみ製造致し ます。） ＊中圧用20KクラスはSTPG370を使 用します。表記以外の特殊金属材 質も承ります。ご相談ください。

口 径 （メータサイズ） 0.8∼2.7 4.8 11.4 20.2 33.0 54.0 88.0 88.0 140.0 5.5 4.3 7.0 5.4 10.0 10.0 14.0 14.0 20.0 製造致しません 製造致しません 700 730 780 810 870 1000 1020 1140 1150 320 350 380 400 440 500 500 550 600 17 22 24 28 34 52 65 70 95 15 20 25 40 50 65 80 100 125 125 150 （m3_{/h） （kPa） （mm）} H _（mm） L 120 130 130 150 150 200 200 220 220 A （mm） 概略質量 （kg） 流量（水） 圧力損失

■表25

※1 材質 5.6 ※2 材質 7 ※1 ※2 口 径 （メータサイズ） 0.1∼0.65 1.1 2.1 2.7 6.5 12 17 35 48 66 5.0 5.0 5.5 8.0 5.5 7.0 8.0 10.0 12.0 16.0 89 89 96 99 105 113 126 132 145 158 16 20 25 32 40 50 62 78 94 130 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa） （mm）} （B） 550 700 750 800 850 900 900 950 950 1000 L （mm） 概略質量 （kg） 流量（水） 圧力損失

■表27

口 径 （メータサイズ） 0.6∼1.9 2.6 5.8 11 18 29.5 45 76 5.0 3.8 6.0 4.8 8.5 8.5 12.0 17.0 850 830 830 850 850 850 930 930 930 980 980 980 1010 1010 1010 1050 1050 1050 1100 1100 1100 1140 1150 1150 420 400 400 420 420 420 480 480 480 520 520 520 530 530 530 553 553 553 600 600 600 641 650 650 18 22 25 30 46 53 65 95 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa） （mm）} （H）   製造致しません   製造致しません 20 25 40 25 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200 接続 口径 （mm） L 70 49 61 54 64 67 70 74 80 80 86 90 99 103 110 128 135 141 135 141 190 167 210 220 A （mm） 概略質量 （kg） 流量（水） 圧力損失

■表29

No 1 2 3 4 5 6 7 8 9 10 部品名称 テーパ管 フロート組 上部本体 下部本体 フロート受 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン 材質9 PVCライニング PVC PVCライニング PVCライニング PVC SS400 PVC ADC12 SS400 EPDM

■表30

8

7

6

0

9

3

2

1

5

4

3

7

8

6

2

1

5

4

9

8

7

6

0

9

3

2

1

5

4

● AM-1 □□ 2 形（流れ方向 下→上横）

計測対象：液体

図 29

［PVC ライニング］

● AM-1 □□ 1 形（流れ方向 下→上）

計測対象：液体

図 30

● AM-1 □□ 2 形（流れ方向 下→上横）

計測対象：液体

図 31

No 1 2 3 4 5 6 7 8 9 10 部品名称 テーパ管 フロート組 上部本体 下部本体 フロート受 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン 材質5 ゴムライニング PVC＊ ゴムライニング ゴムライニング PVC SS400 PVC ADC12 SS400 EPDM 材質6 ゴムライニング フッ素樹脂＊ その他の特殊金属も承ります ゴムライニング ゴムライニング PVDF SS400   FEP（外筒SUS304） ADC12 SS400 EPDM 材質7 フッ素樹脂ライニング フッ素樹脂＊ フッ素樹脂ライニング フッ素樹脂ライニング PVDF SS400 ADC12 SS400 PTFE

■表26

＊メータサイズ25以下はフロート軸がSUS304/ETFEライニングとなります。 No 1 2 3 4 5 6 7 8 9 部品名称 テーパ管 フロート組 上部本体 下部本体 フロート受 フロート軸ガイド ボルト・ナット パッキン 指示計 材質8 PVCライニング PVC＊ PVCライニング PVCライニング PVC PVC SS400 EPDM ADC12

■表28

＊メータサイズ20以下はフロート軸が  SUS304/ETFEライニングとなります。

3

7

8

6

2

1

5

4

9

8

7

6

0

9

3

2

1

5

4

［グラスライニング］

● AM-1 □□ 1 形（流れ方向 下→上）

計測対象：液体

図 32

● AM-1 □□ 2 形（流れ方向 下→上横）

計測対象：液体

図 33

口 径  製造致しません  製造致しません  製造致しません  製造致しません （メータサイズ） 0.1∼0.4 0.8 1.3 1.7 3.2 6.5 17 35 1 2 1 2 6.0 8.0 6.0 6.0 6.0 6.0 9.0 9.0 18 26 25 35 33 40 55 70 15 20 25 40 50 65 80 100 125 150 （m3_{/h） （kPa）} 20 25 20 25 40 20 25 40 25 40 50 40 50 50 80 80 100 100 150 570 552 768 710 806 781 688 840 875 803 867 750 903 790 943 835 987 870 1024 L （mm） 接続 口径 92 92 92 99 ₉₉ 105 120 132 （B） （mm） 概略 質量 （kg） 流量（水） フッ素樹脂フロートの場合 圧力損失 0.1∼0.6 1.0 1.6 2.5 4.5 8 20 45 10.0 10.0 8.0 8.0 _8.0 8.0 10.5 11.5 （m3_{/h） （kPa）} 流量（水） ハステロイフロートの場合 圧力損失

■表31

No 1 2 3 4 5 6 7 8 9 部品名称 テーパ管 フロート組 上部本体 下部本体 フロート受 フロート軸ガイド ボルト・ナット パッキン 指示計 材質10 グラスライニング フッ素樹脂＊ グラスライニング グラスライニング PVDF PVDF SS400 PTFE ADC12 材質11 グラスライニング MA276 グラスライニング グラスライニング MA276 MA276 SS400 PTFE ADC12

■表32

＊ メータサイズ40（1）以下はフロート軸がSUS304/ETFE  ライニングとなります。 口 径    製造致しません    製造致しません    製造致しません    製造致しません    製造致しません （メータサイズ） 0.3∼0.79 1.3 2.1 2.8 7.8 15 34 8.0 6.0 7.0 6.0 7.0 9.0 9.0 78 190 95 95 203 102 126 143 173 15 20 25   40   50 65 80 100 125 150 （m3_{/h） （kPa）} 20 25 40 20 25 40 25 40 50 25 40 50 40 50 80 50 80 100 80 100 150 740 850 760 780 890 800 830 920 820 840 920 820 900 980 910 980 1050 980 1210 1280 1220 （H） （mm） 接続 口径 362 470 380 378 486 398 422 512 418 418 508 414 450 544 474 526 596 526 580 650 590 L （mm） （mm） A 27 30 33 37 47 60 82 概略 質量 （kg） 流量（水） フッ素樹脂フロートの場合 圧力損失 0.4∼1.0 1.6 2.7 3.6 10 19 44 10.0 8.0 9.0 8.0 8.5 10.5 11.5 （m流量（水） 3_{/h） （kPa）} ハステロイフロートの場合 圧力損失 1 2 1 2

■表33

No 1 2 3 4 5 6 7 8 9 10 部品名称 テーパ管 フロート組 上部本体 下部本体 フロート受 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン 材質10 グラスライニング フッ素樹脂＊ グラスライニング グラスライニング PVDF SS400 ADC12 SS400 PTFE 材質11 グラスライニング MA276 グラスライニング グラスライニング MA276 SS400 ADC12 SS400 PTFE

■表34

＊ メータサイズ25以下はフロート軸がSUS304/ETFE FEP（外筒SUS304）

7

6

5

9

8

3

2

1

4

3

0

A

流 量［L／h］ 粘 度 ［mPa・s］

● AM-1 □□ 3-D 形（流れ方向 下横→上横ダンパ付）

計測対象：気体

図 34

■ 流量計の選定

1. 液体計測の場合

a. メータサイズの選定

メータサイズ毎の測定可能流量は各形式の外形寸法図に併せて示され

ています。これらの数値は水相当（密度1.0g /cm

3

_{，粘度1.0mPa・s）の}

液体にて示されていますので，実際の計測液体がこの条件と異なる場

合は流量換算が必要になります。

まず密度について下記要領で概算を行います。

図 35

●粘度限界曲線

よって表1から必要メータサイズは100となります。このメータサイ

ズに対する接続フランジサイズについては『4. 接続フランジ』をご参

照ください。

b. 粘度限界

仕様液体の粘度が 1mPa・s より高い場合は，下図により粘度換算の

要否を判定します。仕様流体の粘度と流量の交点が曲線の下側領域に

ある場合は粘度換算の必要はなく，密度換算のみでメータサイズ選定

を行うことができます。交点が曲線の上側領域にある場合は，弊社に

てコンピュータによる換算を行いますので，ご相談ください。

No 1 2 3 4 5 6 7 8 9 10 11 部品名称 テーパ管 フロート組 本体 フロート受 上部フランジ リードパイプ 指示計 ボルト・ナット パッキン ダンパ体 ダンパ体フタ 材質10 グラスライニング フッ素樹脂＊ グラスライニング PVDF SS400 ADC12 SS400 PTFE グラスライニング SS400/PTFE 材質11 グラスライニング MA276 グラスライニング MA276 SS400 ADC12 SS400 PTFE グラスライニング SS400/PTFE

■表36

＊ メータサイズ25以下はフロート軸がSUS304/ETFE  ライニングとなります。 FEP（外筒SUS304） 1 2 1 2 口 径  製造致しません  製造致しません  製造致しません  製造致しません  製造致しません （メータサイズ） 10∼26 42 70 90 240 510 1140 9.0 7.0 7.5 6.5 8.0 10.0 12.0 ₇₈ 190 95 ₉₅ 203 102 126 143 173 15 20 25   40   50 65 80 100 125 150 m3_{/h（nor）（kPa）} 20 25 40 20 25 40 25 40 50 25 40 50 40 50 80 50 80 100 80 100 150 1010 1050 1110 1120 1190 1300 1560 （H） （mm） 接続 口径 280 280 300 300 310 330 350 （L2） （mm） 348 365 406 404 446 521 592 L1 （mm） A1 （mm） ₇₈ 190 ₇₈ 190 ₉₅ 203 ₉₅ 203 102 234 126 259 143 285 A2 （mm） 33 37 40 45 60 75 100 概略 質量 （kg） 流量（空気） フッ素樹脂フロートの場合 圧力損失 12∼33 54 90 115 300 650 1460 11.0 9.5 10 9.0 9.0 11.5 14.0 m流量（空気）3_{/h（nor）（kPa）} ハステロイフロートの場合 圧力損失

■表35

Qw = Q×2.59 /

（7.7/ρ）-1

Qw ： 水概算の流量（m

3

/h）

Q ： 計測液体の流量（m

3

_/h）

␳ ： 計測液体の密度（g/cm

3

）

例 密度0.8g/cm

3

のアルコール50m

3

/hの水換算流量を求めます。

（測定に用いる流量計は流れ方向 下 - 上のAM-1□□1形とします。）

Qw = 50×2.59 /

（7.7/0.8）-1

= 50×0.882

= 44.1（m

3

/h）

AM-1□□1 AM-1□□1-JS/JF AM-1□□2 AM-1□□2-JS/JF AM-1□□3 AM-1□□6 AM-1□□7 下-上 下-上 下-上横 下-上横 下横-上横 左-右 右-左 形 式 流れ方向 メータサイズに対して −1サイズ × × ⃝ × ⃝ ⃝ ⃝ ±0 サイズ ⃝ × ⃝ ⃝ ⃝ ⃝ ⃝ ＋1 サイズ ⃝ ⃝ ⃝ ⃝ ⃝ ⃝ ⃝

■表37

＋2サイズ以上の接続フランジについては別途ご相談ください。

c. スラリー流体の場合

液体中に折出物，砂などの粒子を含む場合はスラリー測定用として

AS-1000 形が用意されています。ご相談ください。

2. 気体計測の場合

気体の計測には原則としてハンチング防止の為にダンパ付きの形式を

（AM-1 □□ 1-DU，AM-1 □□ 2-DU，AM-1 □□ DU，AM-1 □□

3-D，AM-1 □□ 6-3-D，AM-1 □□ 7-D 形）をご使用ください。

a. メータサイズの選定

ダンパ付きの各形式（AM-1 □□ 1-DU，AM-1 □□ 2-DU，AM-1 □□

3-DU，AM-1 □□ 3-D，AM-1 □□ 6-D，AM-1 □□ 7-D 形）の外形寸

法図にはメータサイズ毎の 0℃，1atm の空気（密度 1.293kg ／ m

3

_，

（nor））での測定可能流量が示されています。実際の計測気体の仕様が

これらの条件と異なる場合は，下記要領で換算を行います。

よって表 13 から必要メータサイズは 25 となります。

このメータサイズに対する接続フランジサイズについては『4.接続フ

ランジ』をご参照ください。

3. 蒸気計測の場合

蒸気計測にはハンチング防止のため，ダンパ付き形式（AM-1 □□

3-D，AM-1 □□ 6-3-D，AM-1 □□ 7-D 形）をご使用ください。また通常

流体温度が高いため，冷却用フィンも必要となります。

a. メータサイズの選定

蒸気流量は次式により水流量に換算して，口径を決定します。

Qw = Qs×0.03× 

γ

Qw ： 水換算流量（m

3

_/h）

Qs ： 蒸気流量（m

3

_/h）

γ ： 蒸気密度（kg/m

3

_）

例 圧力 0.9MPa の飽和蒸気 1t/h 水換算流量を求めます。

（測定に用いる流量計は金属材質，流れ方向 左 - 右，ダンパ付

きの AM-1 □□ 6-D 形とします。）

まず蒸気表などから飽和蒸気の密度，すなわち0.9MPaの圧力の飽和

蒸気の密度 5.1kg/m

3

_{を得ます。}

図 36 に飽和蒸気密度曲線（温度基準），図 37（圧力基準）を示します。

つぎに通常蒸気流量は質量単位で示されますので，これを体積流量

Qs に換算します。

1t/h ＝ 1000kg/h

Qs ＝ 1000kg/h / 5.1kg/m

3

＝ 196m

3

_/h

これらの数値を上式に代入し水換算流量 Qw を計算します。

Qw = 196×0.03×

5.1

= 196×0.0677

= 13.3（m

3

_/h）

よって表 17 から必要メータサイズは 65 となります。

このメータサイズに対する接続フランジサイズについては『4.接続フ

ランジ』をご参照ください。

●飽和蒸気密度曲線（温度基準）

●飽和蒸気密度曲線（圧力基準）

図 36

図 37

4. 接続フランジ

金属材質，ゴムライニング，フッソ樹脂ライニング品は，所定のメー

タサイズに対して下表の通りの接続フランジが可能となります。

PVC ライニングおよびグラスライニング品については，各メータサ

イズに対し外形寸法図に記載の接続口径のみ承ります。

QA = Q×0.01635×

γ×（273＋t）

/

（0.1013＋p）

QA ： 0℃，1atmの空気換算流量［m

3

_{/h（nor）］}

Q ： 計測気体の流量［m

3

_{/h（nor）］}

γ ： 計測気体の密度［kg/m

3

_（nor）］

p ： 計測気体の圧力（MPa）

t ： 計測気体の温度（℃）

例 窒素ガス［密度1.251kg/m

3

_{（nor）］，圧力0.6MPa，温度20℃で}

300m

3

_{/h（ nor）の空気換算量を求めます。}

（測定に用いる流量計は金属材質，

流れ方向 下 横 - 上横，

ダンパ付き

のAM-1□□3-D形とします。）

QA = 300×0.01635×

1.251×（273＋20）/（0.1013＋0.6）

= 300×0.01635×22.86

= 112.1［m

3

_{/h（nor）］}

蒸気圧力［MPa］ 蒸気温度［℃］ 密 度 ［kg/m3_］ 密 度 ［kg/m3_］ 5.1 0.5 0.91.0 1.5 2

16

5. 目盛分割

最大流量値は流量表に示す最大値から下位のメータサイズの最大値の

間で任意に選択することが出来ます。目盛範囲は 10：1 になります。

目盛仕様は下記の 16 種類の標準目盛仕様から選択してください。

例：150 ∼ 1500m

3

_/h

_{（nor）の場合}

  15 ∼ 150 × 10m

3

_/h

_{（nor）となります。}

●標準目盛分割

6. 特殊仕様

a. 低圧損タイプ

仕様圧力が低く，各形式ごとに示された圧力損失が大き過ぎる場合，

特注にて低圧損タイプを製造致します。詳細はお問合せください。

b. 低温仕様

液化ガスなど，低温仕様については，着霜防止用真空ジャケット付き

などの特殊仕様品もあります。詳細はお問合せください。

c. 高圧仕様

最高 196MPa まで製造実績があります。詳細はお問合せください。

■ 仕様お伺い

0.5/DIV 5DIV-2DIV 形    式 液   体   名 密    度 粘    度 圧    力 温    度 流 量 目 盛 接 続 口 径 フランジ規格 材 質 構 成 接   続 構   造 電   源 警 報 点 設 定 点   カウント数 付 属 品 □ 標 準 Rc1/4 □＿＿＿＿＿＿＿＿＿＿ □ 防 塵・防 沫のみ − − − − □ エアーセット付 □ 標 準 G1/2 □＿＿＿＿＿＿＿＿＿＿ □ 防 塵・防 沫 □ 耐 圧 防 爆 □ 標準 DC24V − − − □ 耐圧パッキンアダプター付 □ 標 準 G1/2 □＿＿＿＿＿＿＿＿＿＿ □ 防塵・防沫 □ 耐 圧 防 爆 AC ＿＿＿＿＿ V＿＿＿＿＿ HZ − −         c/h □ 耐圧パッキンアダプター付 □ 標 準 G1/2 □ ＿＿＿＿＿＿＿＿＿＿ □ 防 塵・防 沫 □ 耐 圧 防 爆 □ 本質安全防爆 − □ 1点  □ 2点 □上限 ＿＿＿＿＿＿＿＿＿＿＿＿＿ □下限＿＿＿＿＿＿＿＿＿＿＿＿＿ − □ 耐圧パッキンアダプター付 □ 安全保持器 空気発信付き AM-131□ 電流発信付き AM-152□ 積算付き AM-169□ 警報発信付き AM-174□ 各 形 式 共 通 発 信 器 関 係 仕 様 ジャケット内流体 温     度 接     続 □ 蒸 気 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ℃ 圧   力 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ MPa □ 温 水 □ 標 準（Rc1/4，3/8） □  ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ジャケット付きの場合 （AM-1□□□-JS/JF）

■表38

2.75DIV 5DIV ■仙台営業所 TEL 022-773-1451（代） ■富山営業所 TEL 076-493-8311（代） ■茨城営業所 TEL 029-246-0666（代） ■大宮営業所 TEL 048-652-0388（代） ■長野営業所 TEL 0263-40-0162（代） ■厚木営業所 TEL 046-223-1141（代） ■静岡営業所 TEL 0545-64-3551（代） ■名古屋営業所 TEL 052-953-4501（代） ■大阪営業所 TEL 06-6312-0471（代） ■岡山営業所 TEL 086-421-6511（代） ■徳山営業所 TEL 0834-21-0220（代） ■北九州営業所 TEL 093-521-4170（代） ■熊本営業所 TEL 096-375-7327（代） 製品についてのお問い合せを電子メールでも承ります。

[email protected]

使用可否、形式選定などなんでも（Anything）ご遠慮なくどうぞ。

計量器製造事業登録事業所・高圧ガス試験製造認定事業所

本社：東京都港区芝公園1-7-24芝東宝ビル（〒105-8558）TEL 03-3434-0441

（代）

東京計装株式会社はホームページを開設しています。

http://www.tokyokeiso.co.jp

※記載事項は製品改良のため予告なく変更することがあります。 製造品目 流量計 ● 面積式（パージメータ・パージセット含む） ● 差圧式（オリフィス・V コーン） ● 電磁式 ● 超音波式  ● コリオリ式 ● 渦式 ● 羽根車式 ● フローモニタ ● フロースイッチ ● サーマルフローメータ  ● マスフローメータ・コントローラ ● 定流量弁 ● サイトグラス ● 開水路用流量計 液面計 ● フロート式 ● 金属管式 ● サーボバランス式 ● スプリングバランス式 ● トルクチューブ式 ● 磁歪式  ● 電波式 ● 超音波式 ● 圧力式 ● レベルスイッチ（フロート式・ディスプレーサ式・静電容量式）  ● 光ファイバ・デジタルタンクゲージシステム ● 舶用液面計システム ● 受信計 その他 ● 各種表示器 ● 圧力発信器 ● 流量積算・記録計 ● 移動式定量出荷装置 ● 自動車用測定装置  ● プロペラ風速計 ● LNG／LPG 用密度計
