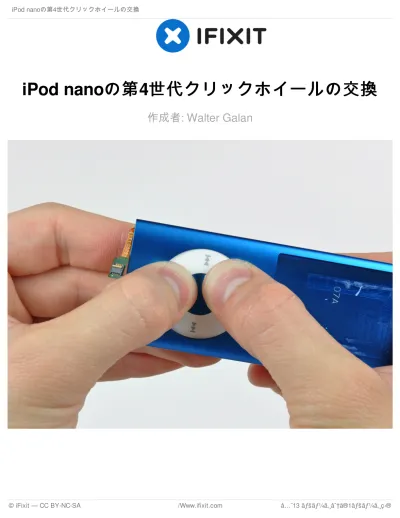

iPod nanoの第
の第4世代クリックホイールの交換
世代クリックホイールの交換
作成者: Walter Galan
ツール
ツール:
iFixitオープニングツール (1) フィリップス＃00ドライバー (1) Spudger (1) ピンセット (1)手順 手順 1 — ガラスパネルガラスパネル アウターケースと上部ベゼルの隙間にiPodのオープニングツールの端を挿入します。 表示リテーナに固定する接着剤オフトップベゼルを取り外します。 この時点で、ホールドスイッチスライダは無料で、落ちることがあります。それを失うしないよ うに注意してください。
手順 手順 2 ナノの上からホールドスイッチスラ イダを削除します。 表示リテーナの2コーナーから2角度 付きプラスネジを外します。 これらのネジの頭は非常に小さく、 容易にストリッピングされていま す。
手順 手順 4 外装ケースと表示リテーナとの間に iPodのオープニングツールを挿入し ます。 少し例外にディスプレイアセンブリ をスライドさせるツールを使用しま す。 それは容易に破壊された薄鋼ブラ ケットに装着されているように、 ディスプレイの上端から約ディスプ レイ固定具を回転させないでくださ い。
ホールドスイッチケーブルをスナッ プしやすくなるように強制的に、 ディスプレイ保持器を取り外さない でください。
手順 手順 5 ナノからディスプレイをスライドさ せます。表示データケーブルは、そ の移動を制限するまで」は、約0.5 を移動します。 非常に薄いディスプレイのデータ ケーブル上の不要な緊張を置かない でください。
手順 手順 6 ディスプレイはできるだけ例から引き出さで、それがわずかにある（〜1ミリメートル）を飛び出 すまで、そっとガラスパネルの下縁に押してください。 上端がケースの外に飛び出すまでダウンして、ケースの中にスライドガラスにガラスパネルの下 縁に親指を使用してください。 ナノのうち、ガラスパネルを持ち上 げます。 ガラスパネルを再インストールする 前に、ナノをオンにするとうるさく 表示されますディスプレイの顔やほ こりや指紋などのパネルの内部を清 掃してください。
手順 手順 8 — 表示表示 ディスプレイの上端に固定する接着 剤からホールドスイッチを分離する ためにiPodのオープニングツールの エッジを使用してください。 ホールドスイッチリボンケーブルは 非常に壊れやすく、簡単に壊れてい ます。静かに動作します。
手順 手順 9 バックピール表示データケーブルソ ケットをカバーするカプトンテー プ。 手順 手順 10 指一本で明るい色のソケットを押し ながら、ZIFケーブルはナノの底に 向かってロックアップ反転する spudgerの先端を使用します。
ディスプレイに取り付けられた薄い 金属板から表示データケーブルを剥 離するiPodの開口ツールを使用しま す。 表示データケーブルをリッピングし ないように注意してください。
手順 手順 12 捕まるかもしれホールドスイッチ ケーブルを気に、ナノからディスプ レイを引き出します。 あなたは例外表示を引っ張るよう に、 ホールドスイホールドスイ ッチケーブルッチケーブル を壊さないように注意してくださ を壊さないように注意してくださ い い 。
手順 手順 13 — ロジックボードアセンブリロジックボードアセンブリ 下部ベゼルとDockコネクタとの間にiPodのオープニングツールを挿入します。 ナノに固定する接着剤から下部ベゼルを分離し、脇に置きます。 手順 手順 14 ナノの底部に沿って3本のプラスネ ジを取り外します。 これらのネジの頭は非常に小さく、 容易にストリッピングされていま す。
やや長い3本のネジの真ん中に属し ます。
ナノのうち、アルミドックベゼルをてこのようにiPodのオープニングツールを使用します。 ドックベゼルは非常に薄い鋳造アルミニウムです。それを壊さないようにするには、過度の除去 中にそれを曲げるません。
手順 手順 16 外装ケースに固定する接着剤からバッテリーを分離するためにspudgerの平らな端を使用してくだ さい。 ナノに使用されるリチウムポリマー電池は、非常に柔軟です。外装ケースからそれを分離しなが ら、過度にそれを変形しないようにしてください。
ナノの底から少しロジックボード・アセンブリーとバッテリーをプッシュするspudgerの平らな端手順 手順 17 クリックホイールリボンケーブルと DockコネクタオフそのZIFソケット を剥離するiPodのオープニングツー ルのエッジを使用してください。 手順 手順 18 ZIFケーブルがヘッドフォンジャックに向かってロックアップフリップするようにiPod用開口ツー ルのエッジを使用してください。
そのソケットからクリックホイール リボンケーブルをスライドするよう にピンセットを使用してください。 先に進む前に、 クリックホイールクリックホイール リボンケーブルソケット リボンケーブルソケット ととケーブケーブ ル ル の両方が、の両方が、ドックコネクタとロ ジックボードにそれらを固定する接 着剤から解放されていることを確認 してください。
両端にケーブルをバックはがし！ 手順 手順 20 ホールドスイッチを気に、外装ケー スのうち、ロジックボードアセンブ リを引き、捕まるかもしれホイール ケーブルをクリックします。 再組み立ての際には、クリックホ イールケーブルはナノの前方に向 かってではなく側の溝にあることを 確認してください。それは、溝内に ある場合は、所定の位置にロジック ボードをスライドさせながら、あな たはおそらくそれをカットします。
To reassemble your device, follow these instructions in reverse order. この文書の最終更新日は 2017-06-18 10:08:49 AMです。 手順 手順 21 — クリックホイールクリックホイール 外装ケースに固定する接着剤からそれを分離するために、クリックホイールの周囲にしっかりと 押し下げます。 これは、力の良い量を必要とします。ゆっくり働きます。
