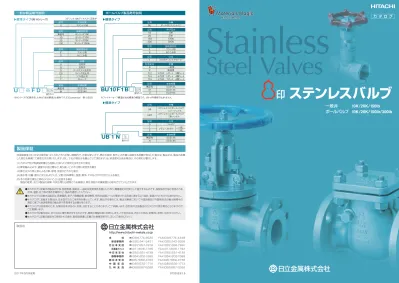

ステンレスカタログ_改訂.indd

Hシリーズ 10Kタイプ Ｓシリーズ 10Kタイプ Ｓシリーズ 20Kタイプ Ｓシリーズ 150 lbタイプ ミニボールバルブ ボールバルブ

Ｈシリーズ

2017年5月作成版

製品保証

完成検査後18ヶ月又は使用後12ヶ月のどちらか短い期間内で、正常な使い方で、弊社の設計・製作上の不備に起因する故障が発生した場合は、製品又は、製品の故障 した部位を無償にて修理又は交換いたします。但し、下記の場合は有償とさせて頂きます。尚、別途契約がある場合は、その契約が優先します。 (1)カタログ及び取扱説明書から逸脱した誤ったご使用方法をされた場合 (2)異物噛み込みや、過度の水垢付着など、取り扱い上の不注意に起因する場合 (3)弊社以外の第三者による分解・修理・改造が行われた場合 (4)風水害・地震・雷など天災および火災、公害（特殊環境）、塩害、戦争、テロなどの不可抗力による場合 (5)その他弊社責任と認められないことに起因する場合 製品の使用、または製品の故障・不具合等から誘発される損害は、弊社保証の対象範囲から除外させていただきます。 ST2012⑥1.5 ●本カタログに記載する製品の仕様・性能数値・価格は、一般的な使用条件を基にしており、機種選定の目安として提示するものです。各製品の仕様と使用される 流体、温度、圧力等の条件を確認の上、製品を選定してください。 ●本カタログに記載する製品は、医療器具、原子力発電設備、航空機等、特別な品質レベルが要求される用途に適するよう設計、製造されたものではありません。 ●本カタログに記載する製品は、日本国内でのご使用を対象としています。輸出する場合には、輸出当事者において外国為替及び外国貿易法の輸出管理令の 規定に基づく経済産業省の輸出許可を取得する必要があります。 ●本カタログは改善等のため、記載内容を予告なく変更、改訂することがあります。ご了承願います。改訂前の当該製品のカタログの版は無効となりますので ご注意願います。 ●本カタログ記載内容は、全て当社に著作権の存するものです。無断の複製は固くお断りします。ご不明の点は、お近くの支店、営業所にお問い合わせください。 ●本カタログに記載の製品をご使用される場合、取扱説明書に記載の注意事項を守り、正しくご使用ください。

取扱店

▶標準タイプ

UB 1 N

UB UBT 記号 ステンレス ミニボールバルブ レバーハンドル ステンレス ミニボールバルブ T形ハンドル 弁種 記号 無記号 N 本体材質 SCS13A SCS14A 記号 0 1 2 一段 二段 レデューストボア フルボア 口径

一般弁製品略号説明

▶標準タイプ

（例：Hシリーズ）

U □ ※ F D □

無記号記号 M 記号 S G D CS C T 記号 F S 記号 無記号 10 20 150 記号 U 本体材質 ステンレス材 本体材質 SCS13A SCS14A 接続部形状 フランジ形 ねじこみ形 弁種 仕切弁 玉形弁 ディスク入り玉形弁 スイング逆止弁 リフト逆止弁 ストレーナ 接続部形状 Hシリーズ10K Sシリーズ10K Sシリーズ20K Sシリーズ150Ib

50A

※HシリーズのE表示をした弁は「当社標準」仕様弁です。E:Economical　例：UESG ステンレス10Kディスク入り玉形弁 製作サイズ

ボールバルブ製品略号説明

▶標準タイプ

BU 10 F 1 B □

記号 BU 弁種 ボール弁（ステンレス） 記号 F S 接続部形状 フランジ形 ねじこみ形 記号 1 口径 フルボア・ファイアセーフ※ 記号 無記号 M O 本体材質 SCS13A SCS14A SCS16A 記号 10 20 150 300 呼び圧力 10K 20K 150Ib 300Ib 記号記号 B P TL2 TL4 ＴＴ4 弁種 一般用 高温用 三方弁　Lポート　２面シート 三方弁　Lポート　４面シート 三方弁　Ｔポート　４面シート

50A

製作サイズ

½

製作サイズ ※ファイヤーセーフ構造は当社標準の構造です。 JPI・API規格ではありません。

http://www.hitachi-metals.co.jp

FAX(03)6774-4348 FAX（025）243-2558 FAX（022）266-7891 FA X(011)806-1792 FAX（052）551-4139 FAX（054）202-1588 FAX(06)7669-3736 FAX(082)535-1713 FAX(092)687-5266 ☎(03)6774-3520 ☎（025）241-5421 ☎（022）267-0216 ☎(011)806-1786 ☎（052）551-4138 ☎（054）202-1580 ☎(06)7669-3763 ☎(082)535-1710 ☎(092)687-5268 本 　 社 　新潟事務所 北 日 本 支 店 　北海道オフィス 中 日 本 支 社 　静岡事務所 西 日 本 支 社 中 国 支 店 九 州 支 店

カ タ ロ グ

一般弁

ボールバルブ

10K/20K/150lb

_{10K/20K/150lb/300lb}

ステンレスバルブ

ステンレスバルブ

●

耐食耐久性に優れたオーステナイト系（Cr-Ni系）ステンレスを使用。

●

用途・目的に応じたライフサイクルを考えた2シリーズ (H&S)をラインアップ。

●

強度バランスを考慮して設計。 Hシリーズは装置全体の美観を考慮し、ロストワックス製法を全面採用。

　

特　長

　

圧力ー温度レーティング　

ASME B 16.34-1996

　

圧力ー温度範囲

　

製作基準

シリーズ名

シリーズ名

ミニボールバルブ

ボールバルブ（一般用・高温用、フローティング型）

_{（一般用、}

ボールバルブ

_{トラニオン型）}

H シリーズ

S シリーズ

検査

圧力

仕様

規格

検査

圧力

使用範囲

仕様規格

パッキン

接続

肉厚

面間寸法

クラス

ガスケット

120℃以下

150℃以下

180℃以下

220℃以下

300℃以下

10K

当社標準 /JIS B 2011

当社標準

JIS B 0203 管用テーパねじ

JIS B 2220 10K-FF

強化 PTFE(コニカル)

強化 PTFE

JIS B 2220 10K-RF

JIS B 2220 20K-RF

ASME B 16.34（1996）

JIS B 2002

10K(メタルシート) 10K(ソフトシート)

20K

150lb

ASME B 16.10

ASME B 16.5(1996)

150lb-RF

1.4 MPa

1.1 MPa

1.0 MPa

ー

ー

ー

ー

1.2 MPa

1.0 Mpa

1.28 Mpa

ー

ー

膨張黒鉛

膨張黒鉛

3.4 MPa

ー

ー

3.1 Mpa

2.9 Mpa

強化 PTFE(コニカル)

強化 PTFE

ASME B

16.34(1996)

による

※

□　Hシリーズ　油使用 ： 1.使用可：重油（A・B・C）、潤滑油、タービン油（♯90以上）、コールタール、ピッチ

2.使用不可：原油、ナフサ、ガソリン、灯油（ケロシン）、軽油、タービン油（♯80以下）、熱媒油

□　S シリーズ　10K/150lbにつきましては180℃を超えて使用される場合には、ガスケット、パッキン材料が変更になります。

（膨張黒鉛）

弁箱耐圧

弁座漏れ

水圧

水圧

空気圧

0.59 Mpa

1.54 Mpa

2.10 Mpa

5.10 Mpa

3.74 Mpa

2.93 Mpa

2.09 MPa

注）逆止め弁の弁座漏れ水圧試験は規定の圧力を加えて検査を実施し、さらにその後、圧力を1/3まで下げて検査を行います。

※　詳細は下記の「圧力ー温度レーティング ASME B 16.34(1996)」を参照ください。

※1 特殊PTFE（FTシート）はPTFEとPFAの優れた特性を兼ね備えたシートです。

面間寸法

肉厚

接続

パッキン

シート

リテーナ O リング

注意 ： 1.使用可：重油（A、B、C）潤滑油、タービン油

（♯90 以上）コールタール、ピッチ

2.使用不可：原油、ナフサ、ガソリン、灯油

（ケロシン）、タービン油（♯80 以下）、熱媒油

使用範囲

強化 PTFE

PTFE

PTFE

強化 PTFE 強化 PTFE

特殊PTFE（FTシート

※1

_{：一般用、 Pシート}

※2

_{：高温用）}

PTFE

ー

ー

ー

ー

ー

ー

FKM

※3

JIS B 0203

管用テーパねじ

当社標準

当社標準

JIS B 2002

JIS B 2002

ASME B 16.10

ASME B 16.10

600型

800型

10K

20K

150lb

300lb

10K

150lb

ASME B 16.34(1996)

JIS B 2220

10K-RF

JIS 2220

20K-RF

ASME B 16-5(1996)

150lb-RF

ASME B 16-5(1996)

300lb-RF

JIS B 2220

10K-RF

ASME B 16-5(1996)

150lb-RF

P.3の「圧力ー温度範囲「ミニボールバルブ、ボールバルブ（フローティング型、トラニオン型）」をご参照下さい。

弁座漏れ

弁箱耐圧 水圧

水圧

空気圧

0.59MPa

ー

6.3MPa

8.3MPa

2.10MPa

1.54MPa

5.10MPa

3.74MPa

2.85MPa

2.09MPa

5.88MPa

4.31MPa

2.10MPa

1.54MPa

2.85MPa

2.09MPa

●

Hシリーズ

流体温度（℃）

圧

力（

M

P

a）

1.4 1.1 1.0 0 -29 　　　　　　 120 150 180

●

Sシリーズ　20K

流体温度（℃）

圧

力（

M

P

a）

3.4 3. 1 2.9 2.6 2.3 2.0 0 -29 　　　 120 220 300 350 400 425

●

ミニボール バルブ

流体温度（℃）

圧

力（

M

P

a）

5.49 4.12 0 -29 　　 40 50 200 UB0N、UB1N

●

ボールバルブ（トラニオン型）

圧

力（

M

P

a）

1.90 1.59 1.40 150lb 10K _{1.41 1.37} 1.32

●

ボールバルブ（フローティング型）

流体温度（℃）

圧

力（

M

P

a）

4.00 3.40 1.90 1.40 1.00 0 -29 　　 40 72 93 120 149 181 200 250 300lb 20K 150lb 10K 1.27 1.35 185

●

Sシリーズ　10K

流体温度（℃）

圧

力（

M

P

a）

1.4 1.28 1.2 1.0 0 -29 　　　　　　　 120 　 180 220　　　　300 【標準仕様】 メタルシート ソフトシート

●

ボールバルブ（高温用）

圧

力（

M

P

a）

3.92

3.40

1.90

1.40

1.00

3.20 1.59 1.41 1.31 1.17 1.03 1.20

クラス

使用温度

ー29～38℃

93℃

149℃

204℃

260℃

316℃

343℃

371℃

399℃

150lb

CF8

(SCS13A)

1.90 MPa

1.59 MPa

1.41 MPa

1.31 MPa

1.17 MPa

0.97 MPa

0.86 MPa

0.76 MPa

0.66 MPa

CF8M

(SCS14A)

1.90 MPa

1.62 MPa

1.48 MPa

1.34 MPa

1.17 MPa

0.97 MPa

0.86 MPa

0.76 MPa

0.66 MPa

【オプション対応】 メタルシート： パッキン、ガスケット 変更 UB2、UB2N、UBT2、UBT2N UB2、UB2N、UBT2、UBT2N 300lb 20K 150lb 10K

D

D

L

L

H

H

D

L

H

USG/USGM

ねじこみ形

玉形弁

JIS面間タイプ（JIS B 2011）

製品略号

UESG

ねじこみ形

玉形弁

ショート面間タイプ

製品略号

UEFG

フランジ形

玉形弁

ショート面間タイプ

製品略号 部品名 材 質 備 考 SCS13A SCS13A SUS304 SUS304 強化PTFE 強化PTFE ADC コニカル 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル 部品名 材 質 備 考 SCS13A SCS13A SUS304 SUS304 強化PTFE 強化PTFE ADC コニカル 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル 部品名 材 質 USGM USG 備 考 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル SCS13A SCS13A SUS304 SUS304 SCS14A SCS14A SUS316 SUS316 強化PTFE 強化PTFE FCMB270 コニカル D L 呼 び （A） 単位：mm D L 呼 び （B）

⅜

½

¾

1

1

¼

1

½

2 2

½

3 55 65 80 90 105 120 140 180 200 60 60 80 100 100 100 100 180 180 105 105 115 135 150 170 190 235 260 単位：mm D H L 呼 び （B） （参考） 全開 H （参考） 全開 H （参考） 全開

¼

⅜

½

¾

1 1

¼

1

½

2 44 48 52 60 72 80 90 100 60 60 60 60 80 100 100 100 105 105 105 105 124 135 150 170 10 15 20 25 32 40 50 73 85 95 108 120 135 155 60 60 60 80 100 100 100 105 105 105 124 135 150 170 単位：mm Hシリーズ 10K タイプ

Ｈシリーズ

10K タイプ

D

L

H

D

L

H

D

L

H

UFD

フランジ形

ディスク入り玉形弁

JIS面間タイプ（JIS B 2011）

製品略号

UFG/UFGM

フランジ形

玉形弁

JIS面間タイプ（JIS B 2011）

製品略号

USD

ねじこみ形

ディスク入り玉形弁

JIS面間タイプ（JIS B 2011）

製品略号 部品名 材 質 備 考 SCS13A SCS13A SUS304 強化PTFE SUS304 強化PTFE 強化PTFE ADC コニカル 弁箱 ふた 弁棒 ディスク 弁体 パッキン ガスケット ハンドル 部品名 材 質 備 考 SCS13A SCS13A SUS304 強化PTFE SUS304 強化PTFE 強化PTFE FCMB270/ADC コニカル 弁箱 ふた 弁棒 ディスク 弁体 パッキン ガスケット ハンドル 部品名 材 質 UFGM UFG 備 考 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル SCS13A SCS13A SUS304 SUS304 SCS14A SCS14A SUS316 SUS316 強化PTFE 強化PTFE FCMB270/ADC コニカル D L 呼 び （B） D L 呼 び （A） 単位：mm D L 呼 び （A） 10 15 20 25 32 40 50 65 80 85 85 95 110 130 150 180 210 240 60 60 80 100 100 100 100 180 180 105 105 115 135 150 170 190 235 260 単位：mm 10 15 20 25 32 40 50 65 80 85 85 95 110 130 150 180 210 240 60 60 80 100 100 100 100 180 180 105 105 115 135 150 170 190 235 260

⅜

½

¾

1

1

¼

1

½

2 55 65 80 90 105 120 140 60 60 80 100 100 100 100 105 105 115 135 150 170 190 単位：mm H （参考） 全開 H （参考） 全開 H （参考） 全開 Hシリーズ 10K タイプ

Ｈシリーズ 10K タイプ

D

L

H

D

L

H

D

L

H

USS/USSM

ねじこみ形

仕切弁

製品略号

UFS

フランジ形

仕切弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A SUS304 SCS13A 強化PTFE 強化PTFE FCMB270/ADC コニカル 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル 部品名 材 質 USSM USS 備 考 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル SCS13A SCS13A SUS304 SCS13A SCS14A SCS14A SUS316 SCS14A 強化PTFE 強化PTFE FCMB270/ADC コニカル D L 呼 び （A） 単位：mm D H L 呼 び （B） （参考） 全開 H （参考） 全開

½

¾

1 1

¼

1

½

2 2

½

3 54 58 65 74 78 87 115 130 60 60 80 80 100 100 140 180 95 100 110 125 145 165 215 245 15 20 25 32 40 50 65 80 85 95 100 110 125 140 170 190 60 60 80 80 100 100 140 180 98 103 113 129 150 170 215 245 単位：mm Hシリーズ 10K タイプ

Ｈシリーズ 10K タイプ

強化PTFE 強化PTFE ＊2

½

、3B:JIS B 2011 ねじ込み形 　玉形弁面間準拠

L

H

L

H

L

H

USC

ねじこみ形

リフト式逆止め弁

JIS面間タイプ（JIS B 2011）

製品略号

USCS/USCSM

ねじこみ形

スイング式逆止め弁

JIS面間タイプ（JIS B 2011）

製品略号

UFCS/UFCSM

フランジ形

スイング式逆止め弁

JIS面間タイプ（JIS B 2011）

製品略号 部品名 材 質 USCSM USCS 備 考 弁箱 ふた 弁体 ガスケット SCS13A SCS13A SCS13A SCS14A SCS14A SCS14A 部品名 材 質 UFCSM UFCS 備 考 備 考 弁箱 ふた 弁体 ガスケット SCS13A SCS13A SCS13A SCS14A SCS14A SCS14A 部品名 材 質 弁箱 ふた 弁体 ガスケット SCS13A SCS13A SUS304 強化PTFE H L 呼 び （A） 単位：mm H L 呼 び （B）

⅜

½

¾

1 1

¼

1

½

2 55 65 80 90 105 120 140 50 50 55 65 75 80 90 単位：mm H L 呼 び （B）

½

¾

1 1

¼

1

½

2 2

½

3 65 80 90 105 120 140 180 200 50 55 60 70 75 80 95 105 15 20 25 32 40 50 65 80 85 95 110 130 150 180 210 240 52 57 62 70 75 80 95 105 単位：mm Hシリーズ 10K タイプ

Ｈシリーズ 10K タイプ

L

H

L

H

H1

H1

UST

ねじこみ形

Y形ストレーナ

製品略号

UFT

フランジ形

Y形ストレーナ

製品略号 部品名 材 質 備 考 SCS13A SCS13A SUS304 強化PTFE 弁箱 ふた スクリーン ガスケット 部品名 材 質 備 考 SCS13A SCS13A SUS304 強化PTFE 弁箱 ふた スクリーン ガスケット L 呼 び （A） 単位：mm H1 L 呼 び （B） （参考） H （参考） H1 （参考） H （参考）

¼

⅜

½

¾

1 1

¼

1

½

2 2

½

3 65 70 85 100 115 135 150 180 220 250 45 45 55 65 75 85 95 115 140 155 60 60 78 96 110 125 141 176 213 239 10 15 20 25 32 40 50 110 120 130 150 170 190 220 45 55 65 75 85 95 115 60 78 96 110 125 141 176 単位：mm Hシリーズ 10K タイプ

Ｈシリーズ 10K タイプ

D

L

H

D

L

H

U10FG/U10FGM

フランジ形

玉形弁

製品略号

U10FD/U10FDM

フランジ形

ディスク入り玉形弁

製品略号 部品名 材 質 U10FGM U10FG 備 考 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル SCS13A SCS13A ASTM A276-304 ASTM A276-304 ASTM A351-CF8 SCS14A SCS14A ASTM A276-316 ASTM A276-316 ASTM A351-CF8M 強化PTFE 強化PTFE ASTM　A536 80A以下 100A以上 コニカル 部品名 材 質 U10FDM U10FD 備 考 弁箱 ふた 弁棒 弁体 ディスク パッキン ガスケット ハンドル SCS13A SCS13A ASTM A276-304 ASTM A276-304 ASTM A351-CF8 SCS14A SCS14A ASTM A276-316 ASTM A276-316 ASTM A351-CF8M 強化PTFE 強化PTFE 強化PTFE ASTM　A536 80A以下 100A以上 コニカル D L 呼 び （A） 単位：mm D H L 呼 び （A） （参考） 全開 H （参考） 全開 15 20 25 32 40 50 65 80 100 125 150 200 108 117 127 140 165 203 216 241 292 356 406 495 100 100 100 150 150 150 200 250 300 400 400 450 171 174 197 227 231 243 292 338 388 478 491 634 15 20 25 32 40 50 65 80 100 125 150 200 108 117 127 140 165 203 216 241 292 356 406 495 100 100 100 150 150 150 200 250 300 400 400 450 171 174 197 229 231 246 331 379 416 479 495 650 単位：mm Ｓ シリーズ 10K タイプ

Ｓシリーズ

10K タイプ

L

H

D

D

L

L

H

H

U10FS/U10FSM

フランジ形

仕切弁

製品略号

U10FCS/U10FCSM

フランジ形

スイング式逆止め弁

製品略号 部品名 材 質 U10FSM U10FS 備 考 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル SCS13A SCS13A ASTM A276-304 ASTM A351-CF8 SCS14A SCS14A ASTM A276-316 ASTM A351-CF8M 強化PTFE 強化PTFE ASTM A536 40A以下(ソリッド弁体) コニカル 部品名 材 質 U10FCSM U10FCS 備 考 弁箱 ふた 弁体 ガスケット プラグ SCS13A SCS13A ASTM A351-CF8 ASTM A276-304 SCS14A SCS14A ASTM A351-CF8M ASTM A276-316 強化PTFE L 呼 び （A） 単位：mm D H L 呼 び （A） （参考） 全開 H （参考） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381 406 100 100 150 150 150 150 200 200 300 300 300 350 350 400 450 600 206 220 260 308 308 337 403 453 544 650 740 944 1145 1332 1482 1689 40 50 65 80 100 125 150 200 250 300 165 203 216 241 292 330 356 495 622 698 122 142 148 161 187 261 287 316 393 428 単位：mm Ｓ シリーズ 10K タイプ

Ｓシリーズ 10K タイプ

D

L

H

L

H

U10FC/U10FCM

フランジ形

リフト式逆止め弁

製品略号

U10FGC/U10FGCM

フランジ形

ねじ締め逆止め弁

製品略号 部品名 材 質 U10FCM U10FC 備 考 弁箱 ふた 弁体 ガスケット SCS13A SCS13A ASTM A276-304 SCS14A SCS14A ASTM A276-316 強化PTFE 部品名 材 質 U10FGCM U10FGC 備 考 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル SCS13A SCS13A ASTM A276-304 ASTM A276-304 SCS14A SCS14A ASTM A276-316 ASTM A276-316 強化PTFE 強化PTFE ASTM A47 D L 呼 び （A） 単位：mm H L 呼 び （A） （参考） H （参考） 全開 15 20 25 32 40 108 117 127 140 165 71 74 78 99 103 15 20 25 32 40 50 108 117 127 140 165 203 100 100 100 150 150 150 170 173 177 220 225 243 単位：mm

L

H

_H1

U10FT

フランジ形

Y形ストレーナ

製品略号 部品名 材 質 備 考 SCS13A SCS13A SUS304 強化PTFE ASTM A276-304 40メッシュ 弁箱 ふた スクリーン ガスケット プラグ H1 L 呼 び （A） （参考） H （参考） 65 80 100 125 150 200 250 300 290 310 350 400 480 600 730 850 190 231 279 310 370 441 510 565 269 309 390 460 525 635 757 841 単位：mm Ｓ シリーズ 10K タイプ

Ｓシリーズ 10K タイプ

D

L

H

D

L

H

U20FG

フランジ形

玉形弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A276-304 ASTM A276-304 ASTM A351-CF8 膨張黒鉛 膨張黒鉛シート ASTM A536 80A以下 100A以上 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル D H L 呼 び （A） （参考） 全間 15 20 25 40 50 65 80 100 125 150 200 152 178 203 229 267 292 318 356 400 444 559 100 100 150 200 200 250 300 400 350 450 550 185 187 230 275 278 316 361 435 507 588 746 単位：mm

D

L

H

D

L

H

D

L

H

U20FS

フランジ形

仕切弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A276-304 ASTM A351-CF8 膨張黒鉛 膨張黒鉛シート ASTM A536 ASTM A47 100A以下 125A以上 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル D H L 呼 び （A） （参考） 全間 15 20 25 40 50 65 80 100 125 150 200 250 300 140 152 165 190 216 241 283 305 381 403 419 457 502 100 100 150 200 200 200 300 300 300 350 450 500 600 199 225 268 325 360 407 455 548 684 778 972 1182 1374 単位：mm

Ｓシリーズ

20K タイプ

Ｓ シリーズ 20K タイプ

L

L

H

H

U20FCS

フランジ形

スイング式逆止め弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A351-CF8 黒鉛シート ASTM A276-304 ASTM A193-B8 100A以下 125A以上 弁箱 ふた 弁体 ガスケット プラグ H L 呼 び （A） （参考） 全間 40 50 65 80 100 125 150 200 250 300 241 267 292 318 356 400 444 533 622 711 124.5 145 157 169 197 305 339 408 448 503 単位：mm

L

H

U20FC

フランジ形

リフト式逆止め弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A276-304 膨張黒鉛シート 弁箱 ふた 弁体 ガスケット H L 呼 び （A） （参考） 全間 15 20 25 40 152 178 203 229 76 78 92 112 単位：mm Ｓ シリーズ 20K タイプ

D

L

H

U150FG

フランジ形

玉形弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A276-304 ASTM A276-304 ASTM A351-CF8 強化PTFE 強化PTFE ASTM A536 100A以下 125A以上 コニカル 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル D H L 呼 び （B） （参考） 全間

½

¾

1 1

½

2 2

½

3 4 5 6 8 108 117 127 165 203 216 241 292 356 406 495 100 100 100 150 150 200 250 300 400 400 450 171 174 197 231 243 292 338 388 478 491 634 単位：mm

D

L

H

U150FS

フランジ形

仕切弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A276-304 ASTM A351-CF8 強化PTFE 強化PTFE ASTM A536 1½B以下：ソリッド弁体 コニカル 弁箱 ふた 弁棒 弁体 パッキン ガスケット ハンドル D H L 呼 び （B） （参考） 全間

½

¾

1 1

½

2 2

½

3 4 5 6 8 10 12 108 117 127 165 178 190 203 229 254 267 292 330 356 100 100 150 150 150 200 200 300 300 300 350 350 400 196 220 260 308 337 403 453 544 650 740 944 1145 1332 単位：mm

Ｓシリーズ 20K タイプ

Ｓシリーズ

150lb タイプ

Ｓ シリーズ 150 lbタイプ

L

H

U150FCS

フランジ形

スイング式逆止め弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A351-CF8 強化PTFE ASTM A276-304 弁箱 ふた 弁体 ガスケット プラグ

L

H

U150FC

フランジ形

リフト式逆止め弁

製品略号 部品名 材 質 備 考 SCS13A SCS13A ASTM A276-304 強化PTFE 弁箱 ふた 弁体 ガスケット L 呼 び （B）

½

¾

1 1

½

108 117 127 165 71 74 78 103 単位：mm L 呼 び （B） 1

½

2 2

½

3 4 5 6 8 165 203 216 241 292 330 356 495 122 142 148 161 187 261 287 316 単位：mm H （参考） H （参考） Ｓ シリーズ 150 lbタイプ

W

L

H

UB2

600型ねじこみ形

ミニボールバルブ

2段レデューストボア

製品略号 部品名 材 質 備 考 SCS13A SCS14A SCS13A SUS316 SUS304 強化PTFE 強化PTFE SUS304 口径1B以下 口径11/4B以上 口径3/4B以下 口径1B以上 塩ビコーティング 弁箱 ボール 弁棒 シートリング パッキン ハンドル W H L 呼 び （B） （参考）

¼

⅜

½

¾

1 1

¼

1

½

2 40.5 46 56.5 63 70 81 88 107 58 70 85 85 100 100 125 125 28 29 37 40 49 54 62 68 単位：mm

W

L

H

UB2N

600型ねじこみ形

ミニボールバルブ

2段レデューストボア

製品略号 部品名 材 質 備 考 SCS14A SCS14A SUS316 強化PTFE 強化PTFE SUS304 塩ビコーティング 弁箱 ボール 弁棒 シートリング パッキン ハンドル W H L 呼 び （B） （参考）

¼

⅜

½

¾

1 1

¼

1

½

2 40.5 46 56.5 63 70 81 88 107 58 70 85 85 100 100 125 125 28 29 37 40 49 54 62 68 単位：mm

W

L

H

UB1N

800型ねじこみ形

ミニボールバルブ

1段レデューストボア

製品略号 部品名 材 質 備 考 SCS14A SCS14A SUS316 強化PTFE PTFE SUS304 塩ビコーティング 弁箱 ボール 弁棒 シートリング パッキン ハンドル W H L 呼 び （B） （参考）

¼

⅜

½

¾

1 1

¼

1

½

2 59 59 59 66.5 77 92 101 122 103 103 103 103 109 145 145 180 49 49 49 54 63 78 82 93 単位：mm

Ｓシリーズ 150lb タイプ

ミニボールタイプ

ミニボールバルブ

W

L

H

UBT2

600型ねじこみ形

ミニボールバルブ

製品略号 部品名 材 質 備 考 SCS13A SCS14A SUS316 SUS304 強化PTFE 強化PTFE ADC12 口径3/4B以下 口径1B 弁箱 ボール 弁棒 シートリング パッキン ハンドル W H L 呼 び （B） （参考）

¼

⅜

½

¾

1 40.5 46 56.5 63 70 45 45 50 50 70 26 28 33 36 41 単位：mm

W

H

UBT2N

600型ねじこみ形

ミニボールバルブ

製品略号 部品名 材 質 備 考 SCS14A SCS14A SUS316 強化PTFE 強化PTFE 弁箱 ボール 弁棒 シートリング パッキン W H L 呼 び （B） （参考）

¼

⅜

½

¾

1 40.5 46 56.5 63 70 45 45 50 50 70 26 28 33 36 41 単位：mm

W

L

H

UB0N

800型ねじこみ形

ミニボールバルブ

フルボア

製品略号 部品名 材 質 備 考 SCS14A SUS14A SUS316 強化PTFE PTFE SUS304 塩ビコーティング 弁箱 ボール 弁棒 シートリング パッキン ハンドル W H L 呼 び （B） （参考）

¼

⅜

½

¾

1 1

¼

1

½

2 55 55 68 74 86 100 109 130 103 103 103 109 145 145 180 180 49 49 54 63 78 82 93 99 単位：mm ミニボールバルブ

BU10F1B/BU10F1BM/BU10F1BO

フランジ形

ボールバルブ

一般用

製品略号 部品名 材 質 BU10F1BM BU10F1B BU10F1B0※ 備 考 SCS13A SCS13A SUS304 SCS14A SCS14A ASTM 特殊PTFE PTFE FCMB340 SCS13A+SGP SCS16A SCS16A A182-316L FTシート 100A以下 125A以上 弁箱 ボール 弁棒 シートリング パッキン ハンドル

15

20

25

32

40

50

65

80

100

125

150

200

108 117 127 140 165 178 190 203 229 356 394 457 120 120 150 150 220 220 220 400 400 750 1,000 1,000 79 82 94 100 112 120 134 163 178 255 285 345 単位：mm W H L 呼 び （A） （参考） ※製品サイズは別途お問い合わせください。

BU10F1P/BU10F1PM/BU10F1PO

フランジ形

ボールバルブ

高温用

製品略号 部品名 材 質 BU10F1BM BU10F1B BU10F1B0※ 備 考 SCS13A SCS13A SUS304 SCS14A SCS14A ASTM 特殊PTFE 膨張黒鉛 FCMB340 SCS16A SCS16A A182-316L Pシート 100A以下 弁箱 ボール 弁棒 シートリング パッキン

15

20

25

32

40

50

65

80

100

125

150

200

108 117 127 140 165 178 190 203 229 356 394 457 120 120 150 150 220 220 220 400 400 750 1,000 1,000 79 82 94 100 112 120 134 163 178 255 285 345 単位：mm W H L 呼 び （A） （参考）

10Kねじこみ形

W

L

H

W

L

H

W

L

H

BU10S1B

ボールバルブ

一般用

製品略号 部品名 材 質 備 考 SCS13A SCS13A SUS304 特殊PTFE PTFE FCMB340 FTシート 弁箱 ボール 弁棒 シートリング パッキン ハンドル W H L 呼 び （B） （参考）

⅜

½

¾

1 1¼ 1½ 2 62 65 80 90 110 120 140 120 120 120 150 150 220 220 76 79 82 94 100 112 120 単位：mm

10Kねじこみ形

ミニボールバルブ

ボールタイプ

10K タイプ

ボールバルブ

W

L

L1

H

W

L

L1

H

φD

L

H2

H1

ポジション① ポジション② ポジション③ ポジション④ ポジション① ポジション②

BU10F0TL2/BU10F0TL4

フランジ形

三方ボールバルブ

一般用　Lポート（2/4面シート）

製品略号

BU10F0TT4

フランジ形

三方ボールバルブ

一般用　Tポート（4面シート）

製品略号 部品名 材 質 備 考 弁箱 ボール 弁棒 シートリング パッキン ハンドル SCS13A SUS304又はSCS13A SUS304 特殊PTFE PTFE FCMB340 FTシート 部品名 材 質 BU10F0TL2 BU10F0TL4 備 考 弁箱 ボール 弁棒 シートリング パッキン ハンドル SCS13A SUS304又はSCS13A SUS304 特殊PTFE PTFE FCMB340 FTシート 単位：mm 25 40 50 65 80 100 160 180 200 240 260 330 150 220 220 220 400 400 102 129 140 149 196 210 W 80 90 100 120 130 165 L1 H L 呼 び （A） （参考） 単位：mm 25 40 50 65 80 100 160 180 200 240 260 330 150 220 220 220 400 400 102 129 140 149 196 210 W 80 90 100 120 130 165 L1 H L 呼 び （A） （参考）

BU10F1B/BU10F1BM

フランジ形

ボールバルブ

一般用トラニオン型

製品略号 部品名 材 質 BU10F1BM BU10F1B 備 考 弁箱1段 弁箱2段 ボール 上部弁棒 下部弁棒 シートリング シートリテーナ シートリテーナOリング※ バックアップリング グランドパッキン ガスケット SCS13A SCS13A SCS13A SUS304 SUS304 SCS14A SCS14A SCS14A SUS316 SUS316 PTFE SCS13A SCS14A FKM SUS316L PTFEコニカルパッキン 強化PTFE 単位：mm 250 300 533 610 483.5 548.5 305.5 358.5 H1 H2 355 355 D L 呼 び （A） ※使用条件により特殊対応いたします。 標準品はポジション①　 ②です。 ポジション① ②以外でご使用の場合は、 ストッパーを取り外してご指定位置に設定し てご使用ください。ポジションは、弁棒上面の 溝で確認頂けます。 180度操作の場合は、ストッパーを取り外して ご使用ください。

■

三方弁（Lポート）弁体停止ポジジョン

■

三方弁（Tポート）弁体停止ポジジョン

ボールバルブ

W

L

H

BU20F1B/BU20F1BM

フランジ形

ボールバルブ

一般用

製品略号 部品名 材 質 BU20F1B 備 考 弁箱 ボール 弁棒 シートリング パッキン ハンドル SCS13A SCS13A SUS304 特殊PTFE PTFE FCMB340 SCS13A+SGP BU20F1BM SCS14A SCS14A SUS316 FTシート 80A以下 100A以上 15 20 25 32 40 50 65 80 100 150 200 140 152 165 178 190 216 241 283 305 403 502 120 120 150 150 220 220 220 400 750 1000 1450 79 82 92 98 112 120 130 163 220 285 345 単位：mm W H L 呼 び （A） （参考）

W

L

H

製品略号 部品名 材 質 BU20F1B 備 考 弁箱 ボール 弁棒 シートリング パッキン ハンドル SCS13A SCS13A SUS304 特殊PTFE 膨張黒鉛 FCMB340 SCS13A+SGP BU20F1BM SCS14A SCS14A SUS316 Pシート 80A以下 100A以上 15 20 25 32 40 50 65 80 100 150 200 140 152 165 178 190 216 241 283 305 403 502 120 120 150 150 220 220 220 400 750 1000 1450 79 82 92 98 112 120 130 163 220 285 345 単位：mm W H L 呼 び （A） （参考）

BU20F1P/BU20F1PM/BU20F1PO

フランジ形

ボールバルブ

高温用

ボールバルブ

ボールバルブ 20Kタイプ

ボールバルブ・三方ボールバルブ 10K タイプ

W

L

H

W

L

H

BU300F1P

フランジ形

ボールバルブ

高温用

製品略号 部品名 材 質 備 考 弁箱 ボール 弁棒 シートリング パッキン ハンドル SCS13A SCS13A SUS304 特殊PTFE 膨張黒鉛 FCMB340 SCS13A+SGP Pシート 3B以下 4B以上 単位：mm

½

¾

1 1

½

2 2

½

3 4 6 8 140 152 165 190 216 241 283 305 403 502 120 120 150 220 220 220 400 750 1000 1450 79 82 92 112 120 130 163 220 285 345 W H L 呼 び （B） （参考）

BU300F1B

フランジ形

ボールバルブ

一般用

製品略号 部品名 材 質 備 考 弁箱 ボール 弁棒 シートリング パッキン ハンドル SCS13A SCS13A SUS304 特殊PTFE PTFE FCMB340 SCS13A+SGP FTシート 3B以下 4B以上 単位：mm

½

¾

1 1

½

2 2

½

3 4 6 8 140 152 165 190 216 241 283 305 403 502 120 120 150 220 220 220 400 750 1000 1450 79 82 92 112 120 130 163 220 285 345 W H L 呼 び （B） （参考） ボールバルブ

ボールバルブ 300lb タイプ

φD

L

H

2

H

1

W

L

H

BU150F1B

フランジ形

ボールバルブ

一般用

製品略号 部品名 材　質 備 考 弁箱 ボール 弁棒 シートリング パッキン ハンドル SCS13A SCS13A SUS304 特殊PTFE PTFE FCMB340 SCS13A+SGA FTシート 4B以下 5B以上 単位：mm

½

¾

1 1

¼

1

½

2 2

½

3 4 5 6 8 108 117 127 140 165 178 190 203 229 356 394 457 120 120 150 150 220 220 220 400 400 750 1,000 1,000 79 82 94 100 112 120 134 163 178 255 285 345 W H L 呼 び （B） （参考）

BU150F1B/BU150F1BM

フランジ形

ボールバルブ

一般用トラニオン形

製品略号 部品名 材 質 備考 BU150F1B 弁箱1段 弁箱2段 ボール 上部弁棒 下部弁棒 シートリング シートリテーナ シートリテーナOリング※ バックアップリング グランドパッキン ガスケット SCS13A SCS13A SCS13A SUS304 SUS304 SCS13A BU150F1BM SCS14A SCS14A SCS14A SUS316 SUS316 SCS14A 10 12 533 610 483.5 548.5 305.5 358.5 単位：mm H1 H2 355 355 D L 呼 び （B） PTFE FKM SUS316L PTFEコニカルパッキン 強化PTFE ※使用条件により特殊対応いたします。 ボールバルブ

ボールバルブ 150lb タイプ
