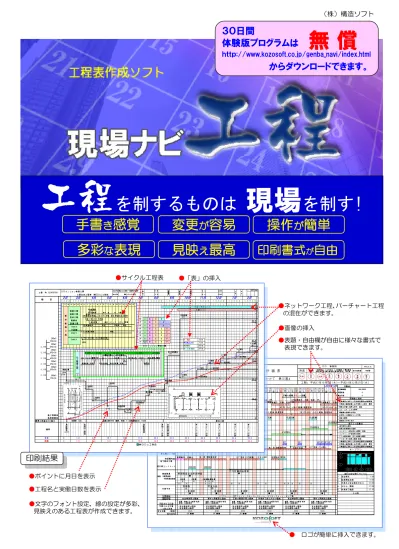

●文字のフォント設定、線の設定が多彩、 見映えのある工程表が作成できます。

工程

を制するものは

現場

を制す!

操作

が

簡単

変更

が

容易

手書

き

感覚

多彩

な

表現

見映

え

最高

印刷書式が自由

●ネットワーク工程、バーチャート工程 の混在ができます。

印刷結果

●サイクル工程表 ●「表」の挿入 ●表題・自由欄が自由に様々な書式で 表現できます。 ●工程名と実働日数を表示 ●ポイントに月日を表示 ●画像の挿入

2

ソフトの認証方式は、①従来の認証（スタンドアロン認証）、②「インターネット認証」の２種類があります。 「スタンドアロン認証」は、今までの一般的な方法で、ソフトをインストールしたパソコン（PC）でしか使用できません。 従って、特定の PC でしか使用できない、ソフトを別の場所で使用できない（デスクトップ PC の場合）、PC が壊れたら購入元 へ申請しないとソフトが使用できないといった不便さがあります。「インターネット認証」は、「スタンドアロン認証」のこれ等 の不便さを解決します。 工程表作成ソフトの使用頻度は、各現場の工事の段階（準備、基礎工事、躯体工事、竣工間際等）によって異なり、また現場 あるいは担当者ごとに使用する日にちや時間帯も変わります。従って、同時使用されるライセンス数は、全現場数の 1/2 から 1/3 が一つの目安になります。

現場ナビ

工程

は、「インターネット認証」を採用することによって、下図に示すようにインターネットに接続されている本 社、支店、現場事務所の何れの PC でも、ご購入を頂きましたライセンス数まで同時にご使用頂けます。これによって、工程作 成ソフトの導入コストを削減でき、社内におけるソフトの普及や工程表の統一化、工程表作成作業の効率化が可能となります。 ※1）現場ナビ工程は各 PC にインストールし、工程表の作成を各 PC にて行います。 ※2）（株）構造ソフトの認証サーバーは、ライセンス認証のみを行います。 なお、現場ナビ工程の起動時と終了時のみインターネットに接続できれば認証がされます。

●

現場ナビ

工程

が採用した「インターネット認証」によって、全社的に現場ナビ

工程

を使用できます。

「従来の認証（スタンドアロン認証）」と｢インターネット認証」の違い

「インターネット認証」のメリット

御社

本社 支店 現場事務所 PC PC PC PC PC PC PC PC PC

インターネット

（株）構造ソフト 認証サーバー

①スタンドアロン認証

店内 PC※ 現場 PC ソフト 使用可 ソフト 使用不可 ※ソフトのプロテクト有り

②インターネット認証

店内 PC 現場 PC ソフト 使用可 ソフト 使用可 インターネット （株）構造ソフト_{認証サーバー}

終了日でクリック 工程名の入力は、工程線を描 いた直後に行えます。また、 先に複数の工程線を描いた 後に、工程名のみを続けて入 力することもできます。 ｢休日一括設定｣によって週休 2 日や特定の曜日を休日にす るなど、一括で設定できます。 また、工程表から直接、特定の 日を休日にしたり、休日を平日 にすることもできます。 工程線は、開始日、終了日 をクリックするだけで描け ます。工程線の休日の部分 は、自動的に点線で表示さ れ、実働日数には含まれま せん。 工程のコピーや削除 工程表の形状、線種などの変更 工程のポイント形状の変更 工程名のフォントなど変更 ※休日部分は点線表示され、 実働日数に含まれません。 工程名を入力

休日は ビジュアル設定

●

現場ナビ

工程

は、表計算ソフトの操作感覚でご使用いただけ、操作の習得が容易です。

工程表の作成時間の短縮により、本来の工程計画の時間が取れるようになります。

簡単操作

簡単操作

使いなれた操作性

●

現場ナビ

工程

を起動したら、すぐにマウスで工程が描けます。

工程表を作成する事前の準備作業は不要です。

手書

き

感覚

手書

き

感覚

工程線・工程名は 手書き感覚で簡単入力

開始日でクリック 基礎工事

4

作図をスピードアップする各種機能

■工程名、種目欄などの文字のフォント、スタイル、サイズを一括で変更できます。 ■工程のコピー、貼付け、削除は個々に、あるいは複数まとめて簡単に行えます。 ■工程表の「行」のコピー・貼り付け・削除等は、表計算ソフトの操作感覚で簡単に行えます。「行」に描かれて いる工程も、同時にコピー・貼り付け・削除が行えます。 ■種目欄のセルは、表計算ソフトの操作感覚で文字の入力と編集が行え、種目欄の列の挿入、削除も行えます。 ■工程線の入力単位は「1/4 日、1/2 日、1 日、１週間、半月」の何れかを選択できます。通常、工程線は１日 単位で描きますが、年間の概略工程を計画する際には、１週間単位で描くことにより効率的に作図ができます。 ■工程名に「工区、階、工事、部位」の分類を定義することもでき、工程を効率よく作成できます。また、表示し たい分類名の指定もできます。 ■カミナリ線（進捗線）の入力と編集は、マウスで行えます。 ■１０レイヤが用意され、レイヤごと表示、非表示、書き込み権限等の設定が行えます。 ■アンドゥ、リドゥが何度も可能です。 工程線の位置移動や開始日・ 終了日の変更、工程名の位置 移動は、マウスで簡単に行え ます。工程線の線色、線種の 変更は表計算ソフトの操作感 覚で行えます。 工程の日数変更は、工程線を 直接マウスで修正するか（上 図①を参照）、右図のように ダイアログボックスからの 入力によっても行えます。

工程の日数変更が容易

休日を変更すると工程線は、設 定されている実稼動日数にあわ せて調整して表示されます。 工程表が完成した後に着工日が 変更された場合、工程全体を新 しい着工日に移動できます。

休日と工程線は連動して変更

休日を解除 ①工程日数をマウスで変更 ③工程名をマウスで自由に移動

●

現場は、天候により工程が左右されます。現場ナビ

工程

は、変更が容易で、

常に工程変更に追従した最新の工程表を作成できます。

変更

が

容易

変更

が

容易

いつでも簡単に修正

※工程名の引き出し線は 表示・非表示ができます。 ②接続されたポイントが マウスでそのまま移動 ※連動して移動した際に休日部分は点線で表示され、 実働日数に含まれません。 前の工程の実働日数を変更する と、それに接続している工程は、 追従して移動します。

工程の連動した変更に対応

実働３日を ５日に変更

工程線は、実線、破線、1 点鎖線等の 6 種類の線種から選択できます。 ネットワークの工程線は、線色や傾斜の有無、矢印の有無も設定できます。 工程名の表示位置は、ボタンをワンタッチするだけで以下 のように変わります。また、自由に位置を移動できます。 工程名の表示位置 工程名の引出し線タイプ

工程名の位置変更がワンタッチ

工程ポイントは、各種の形状 が用意されています。

工程ポイント種類が豊富

■工程線の形状タイプ

①

②

③

④

⑤

⑥

⑥ ① ② ③ ④ ⑤

●

工程表には、最適化された工程計画と共に、誰が見ても分かりやすく，読み間違いをしない表現が

必要となります。現場ナビ

工程

は、多彩な表現を用意しており、確実な工程情報を伝達できます。

多彩

な

表現

多彩

な

表現

見映

見映

え

え

最高

最高

工程線の種類が豊富

表計算ソフトの操作感覚で、直線、 円弧、四角、丸、楕円等が描け、テ キストボックスで文字も書けます。

表計算ソフト感覚の描画機能

線の太さ、矢印の大きさ、工程ポイン トの大きさを自由に設定できます。 メリハリのある工程表が描けます。

工程のきめ細かい設定

工程線を細く、ポイントと 矢印を小さく表現した例 工程線を太く、ポイントと 矢印を大きく表現した例

6

【出来高グラフ】は出来高 (金額･％など)を直接入力、あ るいは表計算ソフトからコ ピーして貼り付けるだけで、 簡単に表示できます。 【出来高グラフ】の線は色や 太さなど設定ができます。 【出来高グラフ】の 数表は、表示・非表 示ができます。 指定した開始ポイントから終 了ポイントまでの【クリティ カルパス】を検索して表示で きます。 また、【クリティカルパス】を 表示しながら、工程の日程を 調整することができます。

サイクル工程表を簡単に挿入

【サイクル工程表】は簡単 に工程表へ挿入できます。 そして、工程表内を自由に 移動でき、大きさも自由に 変更できます。 また、他の工程表ファイル に挿入保存されている【サ イクル工程表】をインポー トすることもできます。 挿入した【サイクル工程表】 をダブルクリックするだけ で作成画面が開き、その場 で修正・加筆ができます。

クリティカルパス機能で工期短縮

出来高グラフ 出来高グラフの数表 出来高グラフの目盛

出来高グラフを簡単表示

サ イ ク ル 工 程

提出先に合わせて【表題、自由欄】を 独自の様々な表現ができます。 【表題、自由欄】を表示、非表示がで き、提出先の書式へ簡単に切り替えが できます。 また、【表題、自由欄】を外部ファイル にて共有することができます。

イベント文字が簡単入力

① 着工・鉄骨建方・社内検査・竣工 などの【イベント文字】を簡単に 入力できます。日付を挿入するこ ともできます。【イベント文字】は 縦書き・横書きもできます。 ② 【イベント文字】は工程線と一緒 にドラッグして移動ができます。

独自の表題・自由欄の簡単作成

下自由欄 表題欄 右自由欄

ａ

ｂ

縦書き・横書き の選択

ポイントに日付表示

工程表内に【表】の挿入

ポイントの上下に「月/日」を、ある いはポイントの中に「日」を表示でき ます。また、基準日からの延べ日数も 表示できます。 これによって、全体工程表において も、開始日、終了日が分かります。 工程表内に【表】を挿入でき、移動 や大きさを自由に変更できます。 工程表に表現力豊かに、工程情報を 載せることができます。

8

「延日」形式工程表の表現が豊富

休日を考慮しない工程の表現

「管理工程欄」が作成でき、「安 全管理欄」、「行事欄」などが、容 易に表現できます。 「管理工程欄」は、ワンタッチで 非表示にもできます。 これによって、提出先、工程表の 使用目的によって、書式の切替え が簡単に行えます。 「カレンダー」形式の工程表を 「延日」形式の工程表にワンタッ チで切り替えできます。 そして、延年・月・日の表現が豊 富にできます。 「延日」形式の工程表に、ポイン トの「延日数」表示、工程線の 「実・暦日数」の一括表示を組み 合わせることによって、情報量が 多くなり分かり易くできます。 コンクリート養生のように休日 を考慮しない工程が描けます。同 様に休日に行う工事も描けます。 休日を考慮しない場合、休日部分 は実働となり実線表示になりま す。 カレンダー形式 例１）１日表示 例２）５日表示 例３）延べ月表示 「延日」形式に切替え

●

「表現力アップ」で、多様な工程表書式を表現！

表現力アップ

表現力アップ

「管理工程欄が簡単に作成

「種目欄題」等に表現力

「出来高グラフ」が更に使い易く

「実・暦日数」を一括表示

「種目欄題」の種目列の分割入力 ができます。また、複数のセルを 結合することができます。 「種目欄」の内容が分かり易く なります。 「出来高グラフ」の数値のフォン ト設定、そしてグラフ線と数値の 色を合わせることができます。 これによって、「出来高グラフ」 が分かり易くなります。 工程線の下に「実・暦日数」を一 括に表示、非表示できます。 工程計画、作成の際に役に立ちま す。また、日数の情報を確実に伝 達できます。 「種目欄、管理種目欄」において、 複数のセルを結合することがで き、表現力がつきました。 ポイントに「実・暦日数」の表示 ができ、そしてフォントも設定で きます。 種目欄 種目欄題 暦日数 実働日数 出来高グラフ（実績） 出来高グラフ（予定） 「種目欄」は、１０列まで可能で す。表計算ソフトのテキストをコ ピーして「種目欄」に貼り付け、 あるいはその逆も可能です。 土木工程表の作成に役立ちます。

10

「種目欄」等の縮小機能

① 描画図に｢吹出し(4 種)｣と｢角丸 BOX｣を追加 ② 休日線・余裕線を点線・実線・波線から選択 ③ ポイントは 16 色の設定 ④ 工程線・図形の線種に波線が追加 ⑤ ｢出来高グラフ｣の数値のフォント設定 ⑥ ｢左右自由欄｣に挿入した表の行を工程表の罫線に合せ る自動機能 ⑦ その他 ① 「種目欄」において複数列の選択、複数列の変更・修正 ② Key 操作で、「工程プロパティ」ボックスを表示 ③ 「工程プロパティ」ダイアログボックスで工程分類を設定 ④ 「入力文字ﾘｽﾄ整理」ダイアログボックスに「暦・実」な どの予約語等ボタン ⑤ 「工程日数変更ツール」でも工程の連動変更が可能 ⑥ 「印刷プレビュー」画面で工程表をコピー ⑦ その他

■

「表現力アップ」で、多様な工程表書式を実現

■

「操作性アップ」で、工程表作成を効率化

Ver.3.00 その他拡張項目

工程期間を簡単に切り替えできま す。 年間工程表を描いている最中に、 工程の日付を確認したいとき、あ るいは詳細な工程を描きたいと き、31 日表示への切り替えがワ ンタッチで行えます。 切替えは、「31 日、3 ヶ月、12 ヶ月、36 ヶ月、5 年」のいずれ かにできます。 工程表作成中に「種目欄」や「管 理種目欄」の入力画面の縮小がで き、工程欄の表示が広くなり工程 表の作成がし易くなります。 また、縮小した「種目欄」や「管 理種目欄」が、ワンタッチでもと の表示に戻り、行の内容の確認が すぐに行えます。 クリックすると 種目欄が閉じます。 クリックすると 種目欄が開きます。

●

「操作性アップ」で、工程表作成を効率化！

操作性アップ

操作性アップ

工程期間の切り替えが簡単

12

●

現場ナビ

工程

は、貴社における独自の工程表の表題等の書式を表現できます。

z また、色々な書式をパターン登録して、使い分けてご使用になれます。

印刷書式

が

自由設定

印刷書式

が

自由設定

■工程表の入力完了後でも、余白、ヘッダー、フッダーを自由に設定できます。 ■会社ロゴ（bmp データ等）を工程表のヘッダー、フッダーに印刷できます。 ■用紙サイズ A1～B5（縦/横）など、出力可能な任意サイズに印刷できます。 ■指定した工程表の印刷範囲は、出力用紙サイズに合わせて自動的に設定されます。 ■プレビュー画面を見ながら印刷範囲の設定が行えます。 ■週間、15 日間、月間、年間等の期間を自由に設定し、１ページに納めて印刷できます。 上余白 右余白 フッター（右側) フッター(中央) 下余白

価 格

左余白 表題欄 ヘッダー左側 フッター（左側) ヘッダー(右側) ヘッダー(中央) ※ 製品の仕様・価格は予告なく変更する場合があります。予めご了承ください。 ※ Microsoft と Windows は、米国マイクロソフト社の商標または登録商標です。 ※ Pentium は、米国インテル社の登録商標です。

動作環境

● ＯＳ ： ● 必要拡張メモリ：128MB 以上（256MＢ以上推奨） ● ハードディスク：５０MB 以上の空き容量 ● ＣＰＵ：Intel PentiumⅢ以上 Windows7(32bit) WindowsVista(32bit) WindowsXP(32bit) Windows2000(SP2 以上) ◆買取価格 ・製品価格：９４，５００ 円／ライセンス（税込） ・年間ﾒﾝﾃﾅﾝｽ・ｻﾎﾟｰﾄ費：3，１５０ 円／ライセンス（税込） ◆レンタル価格 月単位期限付き使用権の価格：￥４，２００円（税込） 短期間ご使用いただいた場合に便利です。 常に最新バージョンでご使用になれます。 メンテナンス・ｻﾎﾟｰﾄ費が含まれています。
