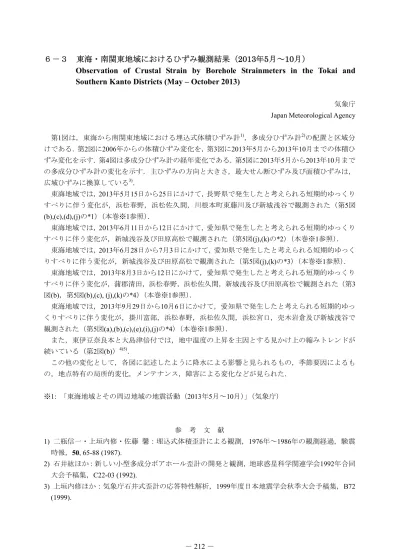

東海・南関東地域におけるひずみ観測結果（2013年5月～10月）

６－３ 東海・南関東地域におけるひずみ観測結果（

2013年5月～10月）

Observation of Crustal Strain by Borehole Strainmeters in the Tokai and

Southern Kanto Districts (May – October 2013)

気象庁

Japan Meteorological Agency

第1図は，東海から南関東地域における埋込式体積ひずみ計

，多成分ひずみ計

の配置と区域分

けである．第2図に2006年からの体積ひずみ変化を，第3図に2013年5月から2013年10月までの体積ひ

ずみ変化を示す．第4図は多成分ひずみ計の経年変化である．第5図に2013年5月から2013年10月まで

の多成分ひずみ計の変化を示す．主ひずみの方向と大きさ，最大せん断ひずみ及び面積ひずみは，

広域ひずみに換算している

．

東海地域では，

2013年5月15日から25日にかけて，長野県で発生したと考えられる短期的ゆっくり

すべりに伴う変化が，浜松春野，浜松佐久間，川根本町東藤川及び新城浅谷で観測された（第

5図

(b),(c),(d),(j)の*1）（本巻※1参照）．

東海地域では，

2013年6月11日から12日にかけて，愛知県で発生したと考えられる短期的ゆっくり

すべりに伴う変化が，新城浅谷及び田原高松で観測された（第5図(j),(k)の*2）（本巻※1参照）．

東海地域では，

2013年6月28日から7月3日にかけて，愛知県で発生したと考えられる短期的ゆっく

りすべりに伴う変化が，新城浅谷及び田原高松で観測された（第

5図(j),(k)の*3）（本巻※1参照）．

東海地域では，

2013年8月3日から12日にかけて，愛知県で発生したと考えられる短期的ゆっくり

すべりに伴う変化が，蒲郡清田，浜松春野，浜松佐久間，新城浅谷及び田原高松で観測された（第

3

図

(b)，第5図(b),(c), (j),(k)の*4）（本巻※1参照）．

東海地域では，2013年9月29日から10月6日にかけて，愛知県で発生したと考えられる短期的ゆっ

くりすべりに伴う変化が，掛川富部，浜松春野，浜松佐久間，浜松宮口，売木岩倉及び新城浅谷で

観測された（第5図(a),(b),(c),(e),(i),(j)の*4）（本巻※1参照）．

また，東伊豆奈良本と大島津倍付では，地中温度の上昇を主因とする見かけ上の縮みトレンドが

続いている（第2図(b)）

_．

この他の変化として，各図に記述したように降水による影響と見られるもの，季節要因によるも

の，地点特有の局所的変化，メンテナンス，障害による変化などが見られた．

※1: 「東海地域とその周辺地域の地震活動（2013年5月～10月）」（気象庁）

参 考 文 献

1) 二瓶信一・上垣内修・佐藤 馨：埋込式体積歪計による観測，1976年～1986年の観測経過，験震

時報，

50, 65-88 (1987).

2) 石井紘ほか：新しい小型多成分ボアホール歪計の開発と観測，地球惑星科学関連学会1992年合同

大会予稿集，

C22-03 (1992).

3) 上垣内修ほか：気象庁石井式歪計の応答特性解析，1999年度日本地震学会秋季大会予稿集，B72

(1999).

4) 気象庁：東海・南関東地域における歪観測結果（2006年5月～2006年10月），連絡会報，77 (2006).

5) 気象庁：東海・南関東地域における歪観測結果（2006年11月～2007年4月），連絡会報，78 (2007).

137˚ 138˚ 139˚ 140˚ 141˚ 34˚ 35˚ 36˚ 100 km ∾அཎᆏ㒊 ⸨ᯞⰼ಴ 㟼ᒸ⁽ᒣ 㟼ᒸణ἟ ⇕ᾏୗከ㈡ ⏣ཎ⚟Ụ ⵦ㒆Ύ⏣ ὾ᯇᶓᕝ ᚚ๓ᓮబ಴ ᐩኈ㬼↓ࢣῡ ఀ㇋ᑠୗ⏣ ‮Ἑཎ㘫෬ᒇ ⛙㔝⳶ᥦ ᪥㔝⛬ஂಖ ᶓ㡲㈡㤿᥀ 㛗᯶ฮ㒊 ኱ከ႐Ᏹ⟄ཎ ຾ᾆቚྡ ໳⍰㣤㧗 ὾ᯇబஂ㛫 ὾ᯇ᫓㔝 ᕝ᰿ᮏ⏫ᮾ⸨ᕝ 㟼ᒸⴠྜ ⸨ᯞⶶ⏣ ኎ᮌᒾ಴ ὾ᯇ୕ࣨ᪥ ᓥ⏣ᕝ᰿ ᚚ๓ᓮ኱ᒣ ༡ఀ㇋ධ㛫 ᮾఀ㇋ዉⰋᮏ ኱ᓥὠಸ௜ ᶓ὾ᕝ࿴ ୕ᾆ୕ᓮ 㤋ᒣ୰㔛 ᐩὠᮃ஭ 㬞ᕝඵⰍ 㖯Ꮚ᫂⚄ ᥃ᕝᐩ㒊 ὾ᯇᐑཱྀ ᥃ᕝ㧗ኳ⚄ ᪂ᇛὸ㇂ ⏣ཎ㧗ᯇ SAKABE HANAGURA URUSHIYAMA TADANUMA SHIMOTAGA FUKUE SEIDA YOKOKAWA SAKURA UNAIGAFUCHI KOSHIMODA KAJIYA HADANO HINO YOKOSUKA NAGARA OTAKI KATSUURA SOUSA SAKUMA HARUNO H-FUJIKAWA OCHIAI KURATA IWAKURA MIKKABI KAWANE OYAMA IRUMA NARAMOTO TSUBAITSUKI YOKOHAMA MIURA TATEYAMA FUTTSU KAMOGAWA CHOSHI TONBE MIYAGUCHI TAKATENJIN ASAYA TAKAMATSU

ᮾᾏᆅᇦ

ఀ㇋ᆅᇦ

༡㛵ᮾᆅᇦ

㸦す㒊㸧㸦ᮾ㒊㸧

ほ Ⅼࡢ㓄⨨ᅗ

㸸య✚ࡦࡎࡳィ

㸸ከᡂศࡦࡎࡳィ

㸸ከᡂศࡦࡎࡳィ(㟼ᒸ┴ᩚഛ)

第1図 観測点の配置図 ●：体積ひずみ計，▲：多成分ひずみ計（気象庁），△：同（静岡県）

(a) 東海地域 5000 nstrain 100 hPa 100 mm 2006 2007 2008 2009 2010 2011 2012 2013 FUKUE V SEIDA V MIKKABI V SAKUMA S MIYAGUCHI S YOKOKAWA V HARUNO S /10 TONBE S /3 KAWANE V H-FUJIKAWA S URUSHIYAMA V HANAGURA V SAKABE V /2 SAKABE-B V /2 SAKURA V OYAMA V TADANUMA V ATM.URUSHIYAMA PREC.URUSHIYAMA ※ ※ ※ ※ ※ ※ ※ ※ ※ ※  伴うステップを除外して計算している。 ※面積ひずみは、東海道沖（紀伊半島南東沖）の地震、駿河湾の地震、および東北太平洋沖地震に (b) 伊豆・南関東 30000 nstrain 100 hPa 100 mm 2006 2007 2008 2009 2010 2011 2012 2013 UNAIGAFUCHI V KAJIYA V SHIMOTAGA V KOSHIMODA V IRUMA V NARAMOTO V /2 TSUBAITSUKI V /2 HADANO V HINO V YOKOHAMA V MIURA V YOKOSUKA V /2 TATEYAMA V FUTTSU V KAMOGAWA V KATSUURA V /2 OTAKI V NAGARA V SOUSA V CHOSHI V ATM.FUTTSU PREC.TOKYO

第

2図(a), (b) 2006年1月以後の東海・伊豆・南関東地域における区域別体積ひずみ変化（日平均値）．

各図下部に区域を代表する気圧変化と降水量を示す．

Fig. 2(a), (b) Changes in crustal volume strain for Tokai, Izu and Southern Kanto Districts shown in Fig.1

since January 2005 (daily mean values).

(a) 東海地域

Exp. 500 nstrain 50 hPa 50 mm/day

May Jun Jul Aug Sep Oct Nov

FUKUE V -1.0nstrain/day TAKAMATSU S 19.0nstrain/day SEIDA V -1.0nstrain/day ASAYA S -13.0nstrain/day MIKKABI 2.0nstrain/day IWAKURA S -21.0nstrain/day /2 SAKUMA -5.0nstrain/day MIYAGUCHI S -3.0nstrain/day YOKOKAWA V -1.0nstrain/day HARUNO S -2.0nstrain/day TONBE S -7.0nstrain/day TAKATENJIN S -58.0nstrain/day /2 KAWANE H-FUJIKAWA S OYAMA V -4.0nstrain/day SAKURA V -4.0nstrain/day KURATA S -3.0nstrain/day /2 SAKABE V -6.0nstrain/day SAKABE-B V -4.0nstrain/day HANAGURA V -4.0nstrain/day OCHIAI S -25.0nstrain/day /2 URUSHIYAMA V TADANUMA V /2 ATM.URUSHIYAMA PREC.URUSHIYAMA T T L C C C L T

C：Coseismic step-like change,L：Local origins,S：Seasonal changes,M：Maintenance,T：Trouble

(b) 東海地方（西部）

Exp. 200 nstrain 30 hPa 50 mm/day

May Jun Jul Aug Sep Oct Nov

FUKUE V -1.0nstrain/day TAKAMATSU S 19.0nstrain/day SEIDA V -1.0nstrain/day ASAYA S -13.0nstrain/day MIKKABI V 2.0nstrain/day IWAKURA S -21.0nstrain/day /3 SAKUMA S -6.0nstrain/day MIYAGUCHI S -5.0nstrain/day YOKOKAWA V -1.0nstrain/day HARUNO S -2.0nstrain/day TONBE S -7.0nstrain/day ATM.MIYAGUCHI PREC.MIYAGUCHI L C C C *4 L

C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble 第3図(a)～(e) 2013年5月～10月の東海・伊豆・南関東地域における区域別体積ひずみ変化（毎時値：気圧・潮汐・降水補正した値）．各図下部に区域を代表する気圧変化 と降水量を示す．地点名の下のD/day及び /Mはそれぞれ1日あたりのトレンド変化量をDとして補正していること及び1/M倍にして表示していることを示してい る．(b)蒲郡清田で2013年8月3日から12日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された．

Fig. 3(a) – (e) Changes in crustal volume strain for Tokai, Izu and Southern Kanto Districts shown in Fig.1 from May – October 2013 (hourly values where changes due to barometric pressure, tidal effects and rain effects are corrected). D/day and /M below station names mean indicate the amount of trend correction and the indication magnification (1/M), respectively. (a)At Seida, rapid expansion was observed on August 3 to 12, 2013, which was associated with short-term slow slip event (*4).

(c) 東海地方（東部）

Exp. 500 nstrain 30 hPa 50 mm/day

May Jun Jul Aug Sep Oct Nov

TAKATENJIN S -58.0nstrain/day KAWANE V H-FUJIKAWA S OYAMA V -4.0nstrain/day SAKURA V -4.0nstrain/day KURATA S -2.5nstrain/day /2 SAKABE V -6.0nstrain/day SAKABE-B V -4.0nstrain/day HANAGURA V -4.0nstrain/day OCHIAI S -25.0nstrain/day URUSHIYAMA V TADANUMA V /2 ATM.URUSHIYAMA PREC.URUSHIYAMA T _T T

C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble (d) 伊豆地方 Exp. 200 nstrain 30 hPa 50 mm/day

May Jun Jul Aug Sep Oct Nov

UNAIGAFUCHI V /4 KAJIYA V 2.9nstrain/day SHIMOTAGA V NARAMOTO V -13.0nstrain/day KOSHIMODA V IRUMA V TSUBAITSUKI V -10.0nstrain/day /5 ATM.RARUMOTO PREC.SHIMOTAGA

C：Coseismic step-like change L：Local origins S：Seasonal changes M：Maintenance T：Trouble 第3図(a)～(e) 2013年5月～10月の東海・伊豆・南関東地域における区域別体積ひずみ変化（毎時値：気圧・潮汐・降水補正した値）．各図下部に区域を代表する気圧変化 と降水量を示す．地点名の下のD/day及び /Mはそれぞれ1日あたりのトレンド変化量をDとして補正していること及び1/M倍にして表示していることを示してい る．(b)蒲郡清田で2013年8月3日から12日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された．

Fig. 3(a) – (e) Changes in crustal volume strain for Tokai, Izu and Southern Kanto Districts shown in Fig.1 from May – October 2013 (hourly values where changes due to barometric pressure, tidal effects and rain effects are corrected). D/day and /M below station names mean indicate the amount of trend correction and the indication magnification (1/M), respectively. (a)At Seida, rapid expansion was observed on August 3 to 12, 2013, which was associated with short-term slow slip event (*4).

第3図(a)～(e) 2013年5月～10月の東海・伊豆・南関東地域における区域別体積ひずみ変化 （毎時値：気圧・潮汐・降水補正した値）．各図下部に区域を代表する気圧 変化と降水量を示す．地点名の下のD/day及び /Mはそれぞれ1日あたりの トレンド変化量をDとして補正していること及び1/M倍にして表示している ことを示している．(b)蒲郡清田で2013年8月3日から12日にかけて短期的ゆっ くりすべりに伴うひずみ変化が観測された．

Fig. 3(a) – (e) Changes in crustal volume strain for Tokai, Izu and Southern Kanto Districts shown in Fig.1 from May – October 2013 (hourly values where changes due to barometric pressure, tidal effects and rain effects are corrected). D/day and /M below station names mean indicate the amount of trend correction and the indication magnification (1/M), respectively. (a)At Seida, rapid expansion was observed on August 3 to 12, 2013, which was associated with short-term slow slip event (*4).

第4図(a)～(e) 多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみ は各方向成分から計算されている．

Fig. 4(a) – (e) Strain changes (daily mean values) observed by multi-component borehole strainmeters. Principal strain, maximum shear strain and dilatation are calculated with strain values obtained from each component.

(e)

第4図(a)～(e) 多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． Fig. 4(a) – (e) Strain changes (daily mean values) observed by multi-component borehole strainmeters. Principal strain, maximum shear

strain and dilatation are calculated with strain values obtained from each component.

第4図(a)～(e) 多成分ひずみ計変化（日平均値）．主ひずみ・最大せん断ひずみ・面積ひずみは各方向成分から計算されている． Fig. 4(a) – (e) Strain changes (daily mean values) observed by multi-component borehole strainmeters. Principal strain, maximum shear

strain and dilatation are calculated with strain values obtained from each component.

第5 図(a)～(k) 2013 年 5 月～10 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す． (b)浜松春野，(c)浜松佐久間，(d)川根本町東藤川及び(j)新城浅谷において 2013 年 5 月 15 日から 25 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 11 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 28 日から 7 月 3 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (b)浜松春野，(c)浜松佐久間，(j)新城浅谷及び(k)田原高松において 2013 年 8 月 3 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (a)掛川富部，(b)浜松春野，(c)浜松佐久間，(e)浜松宮口，(i)売木岩倉及び(j)新城浅谷において 2013 年 9 月 29 日から 10 月 6 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． Fig. 5(a) – (k) Strain changes from May 2013 – October 2013 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.

Rapid expansion and/or contraction was observed on May 15 to 25, 2013, (b)Haruno, (c) Sakuma, (d)H-Fujikawa and (j)Asaya, which was associated with short-term slow slip event (*1). Rapid expansion and/or contraction was observed on June 11 to 12, 2013, (j)Asaya and (k) Takamatsu, which was associated with short-term slow slip event (*2).

Rapid expansion and/or contraction was observed on June 28 to July 3, 2013, (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*3).

Rapid expansion and/or contraction was observed on August 3 to 12, 2013, (b)Haruno and (c)Sakuma and (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*4).

Rapid expansion and/or contraction was observed on September 29 to October 6, 2013, (a) Tonbe, (b)Haruno, (c)Sakuma, (e)Miyaguchi, (i)Iwakura and (j)Asaya, which was associated with short-term slow slip event (*5).

第5 図(a)～(k) 2013 年 5 月～10 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す． (b)浜松春野，(c)浜松佐久間，(d)川根本町東藤川及び(j)新城浅谷において 2013 年 5 月 15 日から 25 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 11 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 28 日から 7 月 3 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (b)浜松春野，(c)浜松佐久間，(j)新城浅谷及び(k)田原高松において 2013 年 8 月 3 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (a)掛川富部，(b)浜松春野，(c)浜松佐久間，(e)浜松宮口，(i)売木岩倉及び(j)新城浅谷において 2013 年 9 月 29 日から 10 月 6 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． Fig. 5(a) – (k) Strain changes from May 2013 – October 2013 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.

Rapid expansion and/or contraction was observed on May 15 to 25, 2013, (b)Haruno, (c) Sakuma, (d)H-Fujikawa and (j)Asaya, which was associated with short-term slow slip event (*1). Rapid expansion and/or contraction was observed on June 11 to 12, 2013, (j)Asaya and (k) Takamatsu, which was associated with short-term slow slip event (*2).

Rapid expansion and/or contraction was observed on June 28 to July 3, 2013, (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*3).

Rapid expansion and/or contraction was observed on August 3 to 12, 2013, (b)Haruno and (c)Sakuma and (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*4).

Rapid expansion and/or contraction was observed on September 29 to October 6, 2013, (a) Tonbe, (b)Haruno, (c)Sakuma, (e)Miyaguchi, (i)Iwakura and (j)Asaya, which was associated with short-term slow slip event (*5).

第5 図(a)～(k) 2013 年 5 月～10 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す． (b)浜松春野，(c)浜松佐久間，(d)川根本町東藤川及び(j)新城浅谷において 2013 年 5 月 15 日から 25 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 11 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 28 日から 7 月 3 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (b)浜松春野，(c)浜松佐久間，(j)新城浅谷及び(k)田原高松において 2013 年 8 月 3 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (a)掛川富部，(b)浜松春野，(c)浜松佐久間，(e)浜松宮口，(i)売木岩倉及び(j)新城浅谷において 2013 年 9 月 29 日から 10 月 6 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． Fig. 5(a) – (k) Strain changes from May 2013 – October 2013 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.

Rapid expansion and/or contraction was observed on May 15 to 25, 2013, (b)Haruno, (c) Sakuma, (d)H-Fujikawa and (j)Asaya, which was associated with short-term slow slip event (*1). Rapid expansion and/or contraction was observed on June 11 to 12, 2013, (j)Asaya and (k) Takamatsu, which was associated with short-term slow slip event (*2).

Rapid expansion and/or contraction was observed on June 28 to July 3, 2013, (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*3).

Rapid expansion and/or contraction was observed on August 3 to 12, 2013, (b)Haruno and (c)Sakuma and (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*4).

Rapid expansion and/or contraction was observed on September 29 to October 6, 2013, (a) Tonbe, (b)Haruno, (c)Sakuma, (e)Miyaguchi, (i)Iwakura and (j)Asaya, which was associated with short-term slow slip event (*5).

第5 図(a)～(k) 2013 年 5 月～10 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す． (b)浜松春野，(c)浜松佐久間，(d)川根本町東藤川及び(j)新城浅谷において 2013 年 5 月 15 日から 25 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 11 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 28 日から 7 月 3 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (b)浜松春野，(c)浜松佐久間，(j)新城浅谷及び(k)田原高松において 2013 年 8 月 3 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (a)掛川富部，(b)浜松春野，(c)浜松佐久間，(e)浜松宮口，(i)売木岩倉及び(j)新城浅谷において 2013 年 9 月 29 日から 10 月 6 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． Fig. 5(a) – (k) Strain changes from May 2013 – October 2013 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.

Rapid expansion and/or contraction was observed on May 15 to 25, 2013, (b)Haruno, (c) Sakuma, (d)H-Fujikawa and (j)Asaya, which was associated with short-term slow slip event (*1). Rapid expansion and/or contraction was observed on June 11 to 12, 2013, (j)Asaya and (k) Takamatsu, which was associated with short-term slow slip event (*2).

Rapid expansion and/or contraction was observed on June 28 to July 3, 2013, (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*3).

Rapid expansion and/or contraction was observed on August 3 to 12, 2013, (b)Haruno and (c)Sakuma and (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*4).

Rapid expansion and/or contraction was observed on September 29 to October 6, 2013, (a) Tonbe, (b)Haruno, (c)Sakuma, (e)Miyaguchi, (i)Iwakura and (j)Asaya, which was associated with short-term slow slip event (*5).

第5 図(a)～(k) 2013 年 5 月～10 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す． (b)浜松春野，(c)浜松佐久間，(d)川根本町東藤川及び(j)新城浅谷において 2013 年 5 月 15 日から 25 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 11 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 28 日から 7 月 3 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (b)浜松春野，(c)浜松佐久間，(j)新城浅谷及び(k)田原高松において 2013 年 8 月 3 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (a)掛川富部，(b)浜松春野，(c)浜松佐久間，(e)浜松宮口，(i)売木岩倉及び(j)新城浅谷において 2013 年 9 月 29 日から 10 月 6 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． Fig. 5(a) – (k) Strain changes from May 2013 – October 2013 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.

Rapid expansion and/or contraction was observed on May 15 to 25, 2013, (b)Haruno, (c) Sakuma, (d)H-Fujikawa and (j)Asaya, which was associated with short-term slow slip event (*1). Rapid expansion and/or contraction was observed on June 11 to 12, 2013, (j)Asaya and (k) Takamatsu, which was associated with short-term slow slip event (*2).

Rapid expansion and/or contraction was observed on June 28 to July 3, 2013, (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*3).

Rapid expansion and/or contraction was observed on August 3 to 12, 2013, (b)Haruno and (c)Sakuma and (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*4).

Rapid expansion and/or contraction was observed on September 29 to October 6, 2013, (a) Tonbe, (b)Haruno, (c)Sakuma, (e)Miyaguchi, (i)Iwakura and (j)Asaya, which was associated with short-term slow slip event (*5).

第5 図(a)～(k) 2013 年 5 月～10 月の多成分ひずみ計変化（時間値：気圧・潮汐・地磁気補正した値）．各図下部に気圧変化と降水量を示す． (b)浜松春野，(c)浜松佐久間，(d)川根本町東藤川及び(j)新城浅谷において 2013 年 5 月 15 日から 25 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 11 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (j)新城浅谷及び(k)田原高松において 2013 年 6 月 28 日から 7 月 3 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (b)浜松春野，(c)浜松佐久間，(j)新城浅谷及び(k)田原高松において 2013 年 8 月 3 日から 12 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． (a)掛川富部，(b)浜松春野，(c)浜松佐久間，(e)浜松宮口，(i)売木岩倉及び(j)新城浅谷において 2013 年 9 月 29 日から 10 月 6 日にかけて短期的ゆっくりすべりに伴うひずみ変化が観測された． Fig. 5(a) – (k) Strain changes from May 2013 – October 2013 (hourly values corrected with barometric pressure and tidal and geomagnetic data) observed by multi-component borehole strainmeters.

Rapid expansion and/or contraction was observed on May 15 to 25, 2013, (b)Haruno, (c) Sakuma, (d)H-Fujikawa and (j)Asaya, which was associated with short-term slow slip event (*1). Rapid expansion and/or contraction was observed on June 11 to 12, 2013, (j)Asaya and (k) Takamatsu, which was associated with short-term slow slip event (*2).

Rapid expansion and/or contraction was observed on June 28 to July 3, 2013, (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*3).

Rapid expansion and/or contraction was observed on August 3 to 12, 2013, (b)Haruno and (c)Sakuma and (j)Asaya and (k)Takamatsu, which was associated with short-term slow slip event (*4).

Rapid expansion and/or contraction was observed on September 29 to October 6, 2013, (a) Tonbe, (b)Haruno, (c)Sakuma, (e)Miyaguchi, (i)Iwakura and (j)Asaya, which was associated with short-term slow slip event (*5).

(k)
