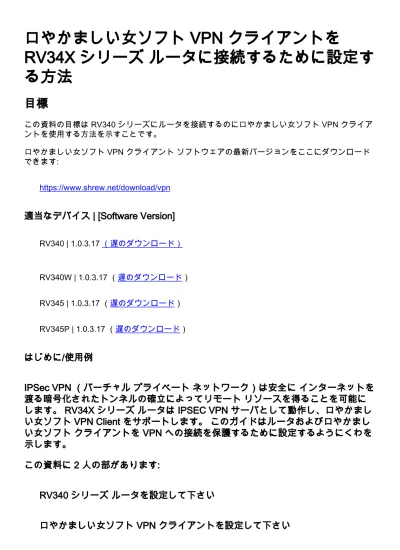

口やかましい女ソフト VPN クライアントを
RV34X シリーズ ルータに接続するために設定す る方法
目標
この資料の目標は RV340 シリーズにルータを接続するのに口やかましい女ソフト VPN クライア ントを使用する方法を示すことです。
口やかましい女ソフト VPN クライアント ソフトウェアの最新バージョンをここにダウンロード できます:
https://www.shrew.net/download/vpn
適当なデバイス | [Software Version]
RV340 | 1.0.3.17 （遅のダウンロード）
RV340W | 1.0.3.17 （遅のダウンロード）
RV345 | 1.0.3.17 （遅のダウンロード）
RV345P | 1.0.3.17 （遅のダウンロード）
はじめに/使用例
IPSec VPN （バーチャル プライベート ネットワーク）は安全に インターネットを 渡る暗号化されたトンネルの確立によってリモート リソースを得ることを可能に します。 RV34X シリーズ ルータは IPSEC VPN サーバとして動作し、口やかまし い女ソフト VPN Client をサポートします。 このガイドはルータおよび口やかまし い女ソフト クライアントを VPN への接続を保護するために設定するようにくわを 示します。
この資料に 2 人の部があります:
RV340 シリーズ ルータを設定して下さい
口やかましい女ソフト VPN クライアントを設定して下さい
RV34X シリーズ ルータを設定して下さい:
RV34x のクライアントにサイト VPN の設定から開始します ステップ 1
VPN > クライアントにサイト、
ステップ 2
クライアントにサイト VPN プロファイルを追加して下さい
ステップ 2
Cisco VPN Client オプションを選択して下さい。
手順 3
VPN Client プロファイル アクティブを作るために Enable チェックボックスをチェックして下さ い。 またグループ名を設定し、WANインターフェイスを選択し、事前共有キーを入力します。
注: クライアントを設定する場合のそれらが使用された以降であるので以下の事項に注意して下さ い:グループ名および事前共有キー。
ステップ 4
ユーザグループ表ブランクを今のところ残して下さい。 これはルータのユーザグループのためで すが、それをまだ設定していません。 モードがクライアントに設定 されることを確かめて下さい
。 クライアント LAN のためのプール範囲を入力して下さい。 172.16.10.10 によって 172.16.10.1 を使用します。
注: プール範囲はネットワークで他の所で使用しない固有のサブネットを使用する必要があります
。
ステップ5
ここにモード コンフィギュレーションの設定を行うところにです。 使用する設定はここにありま す:
プライマリ DNS サーバ: 内部 DNS サーバがあったりまたは外部 DNS サーバを使用したいと 思う場合それをここに入力することができます。 さもなければ、デフォルトは RV340 LAN IP アドレスに設定されます。 例でデフォルトを使用します。
スプリットトンネル: スプリット トンネリングを有効に するためにチェックして下さい。 こ れがどのトラフィックが VPN トンネルに行くか規定 するのに使用されています。 例でスプ
リットトンネルを使用します。
スプリットトンネル表: VPN クライアントが VPN 上のにアクセスできるはずであるネットワ ークに入って下さい。 この例は RV340 LAN ネットワークを使用します。
ステップ6
『SAVE』 をクリック することの後で、IPSec クライアントにサイト Groups リストのプロファ イルを表示する場合があります。
ステップ7
今ユーザグループを認証 VPN クライアント ユーザ向けに使用するために設定します。 システム 構成 > ユーザグループで、「+」ユーザグループを追加するためにクリックして下さい。
ステップ 8
グループ名を入力します。
ステップ 9
サービス セクション > EzVPN/3rd パーティで、先に設定したクライアントにサイト プロファイ ルにこのユーザグループをリンクするために『Add』 をクリック して下さい。
ステップ 10
EzVPN/3rd パーティについては今リストのクライアントにサイト グループ名が表示されるはずで す
ステップ 11
ユーザグループ 設定を適用した後、見ます新しいユーザグループが先に作成したクライアントに サイト プロファイルと使用されることをユーザグループのリストし、示すことを。
ステップ 12
今システム構成 > ユーザアカウントの新しいユーザを設定します。 「+」新しいユーザを作成す るためにクリックして下さい。
ステップ 13
新しいパスワードと共に新しいユーザネームを入力して下さい。 グループがちょうど設定した新 しいユーザグループに設定 されることを確認して下さい。 最後に、[Apply] をクリックします
ステップ 14
新しいユーザはローカル ユーザのリストで現れます。
これは RV340 シリーズ ルータの設定を完了します。 今口やかましい女ソフト VPN クライアン トを設定します。
ShrewSoft VPN クライアントを設定して下さい
今口やかましい女ソフト VPN クライアントを設定します。
ステップ 1
ShrewSoft VPN Access Manager を開き、プロファイルを追加するために『Add』 をクリック し て下さい。 現われる VPN サイト設定ウィンドウでは、General タブを設定して下さい:
ホスト名か IP アドレス: WAN IP アドレス使用して下さい（または RV340 のホスト名を）
自動設定: 構成プルを『IKE』 を選択 して下さい
アダプタ モード: 使用をバーチャル アダプタおよび割り当てられたアドレス選択して下さい
ステップ 2
Client タブを設定して下さい。 ちょうどデフォルト設定を使用します。
手順 3
ネーム・リゾリューション タブ > DNS タブでは、有効 DNS ボックスをチェックし、取得ボック スをチェックされる自動的に残して下さい。
ステップ 4
ネーム・リゾリューション タブ > WINS では記録し、有効 WINS ボックスをチェックし、取得ボ ックスをチェックされる自動的に残して下さい。
ステップ5
Authentication タブを > ローカル Identity タブ設定して下さい:
識別型: SELECT 鍵識別名
キー ID ストリング: RV34x で設定されたグループ名を入力して下さい
ステップ6
Authentication タブでは > リモート Identity タブ、デフォルト設定を残します。
識別型: IP アドレス
アドレス ストリング: <blank>
検出されたリモート ホスト・アドレス ボックスを使用して下さい: オン
ステップ7
Authentication タブ > 資格情報では次を記録して下さい、設定して下さい:
[Authentication Method]： 相互を PSK + Xauth 選択して下さい
事前共有キー: 設定される RV340 クライアント プロファイルで事前共有キーを入力して下さ い
ステップ 8
フェーズ 1 タブに関しては、デフォルト設定をそのままにします:
Exchange type: 積極的
DH（Diffie-Hellman） Exchange: group 2
暗号アルゴリズム: Auto
hash algorithm: Auto
ステップ 9
またフェーズ 2 タブのためにデフォルトを使用します:
トランスフォーム アルゴリズム: Auto
HMAC Algorithm: Auto
PFS Exchange: Disabled
圧縮アルゴリズム: Disabled
ステップ 10
ポリシー タブに関しては、次の設定を使用します:
ポリシー世代別レベル: Auto
耐久性があるセキュリティ結合を維持: オン
トポロジーを自動的に得るか、またはすべてをトンネル伝送して下さい: オン
RV340 の分割トンネリングを設定したので、それをここに設定する必要はありません。
終了したら、『SAVE』 をクリック して下さい。
ステップ 11
接続をテストして現在準備ができています。 VPN Access Manager では、接続プロファイルを強 調表示し、Connect ボタンをクリックして下さい。
ステップ 12
アップする VPN Connect ウィンドウでは、RV340 （ステップ 13 及び 14）で作成したユーザア カウントのための資格情報を使用してユーザ名 および パスワードを入力して下さい。
終了したら、『Connect』 をクリック して下さい。
ステップ 13
トンネルが接続されることを確認して下さい。 有効に なる トンネルを見るはずです。
結論
そこに VPN によってネットワークに接続することを、今設定しますあります。
