Dell Red Hat OpenStack

(1)

クラウドソリューション

リファレンスアーキテクチャガイド

(2)

Ǉ

メモ、注意、警告について用語集概要

OpenStack

の成熟度ハードウェアオプションネットワーキングとネットワークサービス分類

Red Hat Enterprise Linux OpenStack Platform 6.0

主なメリット

OpenStack

のアーキテクチャ

OpenStack

のコンポーネントストレージのオプション

Red Hat Ceph Storage

Dell EqualLogic

ストレージアレイ

Cinder

マルチバックエンドサポートサーバインフラストラクチャのオプション

PowerEdge R630

サーバ

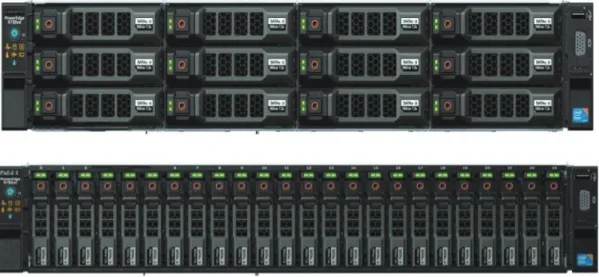

PowerEdge R730xd

サーバハードウェア構成構成に関する注記運用に関する注記バックアップ

/

リカバリサービスのレイアウト導入ネットワークのアーキテクチャインフラストラクチャのレイアウトネットワークコンポーネントサーバノードアクセススイッチまたはトップオブラック（

ToR

）集約スイッチ

4

5

7

8

9

11

13

14

15

16

17

18

19

20

21

(3)

ソリューションバンドルソリューションバンドル大規模な構成ソリューションバンドルのラックのレイアウトソリューションバンドルのネットワーク構成

Dell EqualLogic

ストレージを使用したソリューションバンドルソリューションバンドル：ソリューション管理ホスト（

S AH

）のネットワーキングソリューションバンドルの拡張ラック

1

ラック

2

ラック

3

改訂履歴バージョン

1

バージョン

2

バージョン

3

バージョン

4

参考資料詳細

28

26

24

29

30

31

30

31

32

(4)

商標

© 2014-2015 Dell Inc. All rights reserved. Dell Inc.

の書面による許可なく、本書を無断で複写、複製、転載することを禁じます。詳細については、デルにお問い合わせください。

本書で使用されている

Dell™

、

DELL

のロゴ、

Dell Precision™

、

OptiPlex™

、

Latitude™

、

PowerEdge™

、

PowerVault™

、

OpenManage™

、

EqualLogic™

、

KACE™

、

FlexAddress

、

Dell Networking™

、および

Vostro™

の商標は、米国およびその他の国における

Dell Inc.

の商標です。

Intel

®

、

Pentium

® 、

Xeon

® 、

Core

® 、および

Celeron

® は、米国およびその他の国における

Intel Corporation

の登録商標です。

AMD

®

は

Advanced Micro Devices, Inc.

AMD Opteron™

、

AMD Phenom™

、および

AMD Sempron™

は

Advanced Micro Devices, Inc.

の商標です。

Microsoft

®

、

Windows

® 、

Windows Server

® 、

MS-DOS

® 、および

Windows Vista

Microsoft

Corporation

の商標または登録商標です。

Red Hat

®

、

Red Hat

®

_{Enterprise Linux}

®

、

Shadowman

ロゴ、および

JBoss

は米国およびその他の国における

Red Hat, Inc.

の商標または登録商標です。

Linux

®

Linus Torvalds

氏

Novell

®

Novell Inc.

SUSE™

は米国および

その他の国における

Novell Inc.

の商標です。

Oracle

®

は

Oracle Corporation

および

/

またはその関連会社の登録商標です。

Citrix

®

、

Xen

®

、

XenServer

®

_{and XenMotion}

®

Citrix

Systems, Inc.

の登録商標または商標です。

VMware

®

、

Virtual SMP

® 、

vMotion

® 、

vCenter

® 、および

vSphere

VMware, Inc.

の登録商標または商標です。免責事項：

OpenStack

® ワードマークおよび

OpenStack

ロゴは、米国およびその他の国における

OpenStack

Foundation

の登録商標

/

サービスマークまたは商標

/

サービスマークであり、

OpenStack Foundation

の許諾の下に

使用されています。デルは

OpenStack Foundation

または

OpenStack

コミュニティとは提携しておらず、公認や出資

も受けていません。本書では、上記以外の商標や名称が該当のマークおよび名称の権利を有する団体またはその団体が所有する製品を示すために使用されている場合があります。他企業の商標および商号は、一切

Dell Inc.

に帰属するものではありません。

メモ、注意、警告について

メモに記載されている内容は、システムの使用方法に関する重要な情報です。注意は、指示に従わないとハードウェアの損傷やデータ損失の原因となる可能性があることを示しています。警告は、損害、けが、または死亡の原因となる可能性があることを示しています。本書は情報提供のみを目的として作成されたものであり、誤字脱字や不正確な技術情報が含まれている場合があります。本書の内容は作成時点のものであり、その内容について明示または黙示にかかわらずデルはいかなる責任も負いません。

(5)

用語集

BMC/IDRAC

エンタープライズ

ベースボードマネジメントコントローラ。システムの重要なイベントを監視するオンボードのマイクロコントローラ。システムボード上でさまざまなセンサーと通信し、あるパラメーターが事前設定されたしきい値を超えると、警告を送信してイベントログを作成します。

バンドル

お客様がカスタマイズ可能なソリューションで、以下で構成されます。

•

説明のとおりにソリューションをインストール、運用するために必要なすべてのサーバ、ネットワーク、およびストレージハードウェア

•

説明のとおりにソリューションをインストール、運用するために必要なすべてのソリューションソフトウェアのライセンス

クラウドコンピューティング

http://csrc.nist.gov/publications/nistpubs/800-145/SP800-145.pdf

を参照してください。クラウドコンピューティングは、構成可能なコンピューティングリソース（ネットワーク、サーバ、ストレージ、アプリケーション、サービスなど）の共有プールに、どこからでも容易に、オンデマンドでネットワークを介してアクセスできるモデルです。これらのコンピューティングリソースは、管理作業とサービスプロバイダーによる操作を最小限にしながら、迅速にプロビジョニングしたり、解放したりすることができます。

クラスタ

分散スイッチのペアに接続された

OpenStack

専用のコンピュータのセット。

コンピューティングノード

ハイパーバイザサーバや

Nova Compute

の役割を最も適切にサポートするハードウェア構成。

DevOps

（

Development Operations

）は、導入の自動化を改善し、

1

つの修正から別の修正までのリードタイムと平均リカバリ時間を短縮することで、データセンターを管理する運用モデルです。

(6)

ハイパーバイザ

仮想マシン（

VM

）を実行するソフトウェア。

LAG

リンクアグリゲーショングループ。

LOM

マザーボード内蔵

LAN

。

Node

システム内のサーバの

1

台。

ポッド

サーバとネットワークの規模に基づいて、

3

台のラック上にインストールされる単位。

SAH

（ソリューション管理ホスト）は、クラスタに必要なインフラストラクチャの役割をサポートする物理ホストです。

ストレージノード

Ceph

などのストレージ機能を最も適切にサポートするハードウェア構成。

VLT

（仮想リンクトランク）は、接続デバイス（

ToR

スイッチ）と

VLT

ピアスイッチ間のポートチャネルを束ねます。

VLTi

（仮想リンクトランクインターコネクト）は、

VLT

ピアスイッチ間でステートを同期するために使用するインターコネクトです。両方のエンドポイントでは、

10G

または

40G

インターフェイスを使用する必要があります。

1 G

インターフェイスはサポートされていません。

(7)

概要

このリファレンスアーキテクチャは、

OpenStack

®

ベースのクラウドを導入する組織の支援に主眼を置いています。この共同で開発、検証を行ったアーキテクチャでは、

Red Hat Enterprise Linux™ OpenStack Platform

で稼働する

Dell™ Red Hat

®

クラウドソリューションの詳細を説明し、ソフトウェア、ハードウェア、運用、およびソリューションコンポーネントの統合についても網羅しています。また、このアーキテクチャでは、コンピューティングノードとストレージノード、ネットワーキングの設計、およびさまざまなシステム構成に対する規範的な手引きと推奨事項が説明されています。

OpenStack

の成熟度

Red Hat Enterprise Linux OpenStack Platform

のコードベースは非常に速いペースで更新されています。詳細については、

https://access.redhat.com/site/support/policy/updates/OpenStack/platform

を参照してください。

公開されている

OpenStack

の最新リリースのコードネームは

Kilo

です。このリリースは、以前のリリースを基盤として

342

個の新しい機能を搭載し、広範なソフトウェア開発、データ管理、アプリケーションインフラストラクチャをサポートして

います。

133

以上の組織に所属する

1400

人を超える個人が開発に携わりました。

http://www.OpenStack.org/software/juno

デルと

Red Hat

がこのリファレンスアーキテクチャを開発した目的は、

Dell Red Hat OpenStack

クラウドソリューションのお客様が、現在のリリースを使用して、稼働準備が整ったクラスタを独自に構築し、初期のサービスを設計しやすくするこ

とにあります。デルと

Red Hat

は、お客様が直ちに運用できる

OpenStack

クラスタを用意するのに必要なサポートとサー

ビスを提供いたします。

ハードウェアオプション

初期システムのハードウェア仕様に費やす時間を削減するために、このリファレンスアーキテクチャでは、サーバ、ストレージ、およびネットワーキングの選択肢を明確にしています。

•

推奨するハードウェアは汎用的で、幅広い構成オプションを実現できます。

•

推奨するハードウェアはインフラストラクチャ、コンピューティング、およびストレージの役割を果たすために最適化されています。このリファレンスアーキテクチャ全体で示しているとおり、デルは常にこのサービスを拡張する機能を追加しています。

このリファレンスアーキテクチャのそれぞれの

Dell PowerEdge™

サーバの構成は、

OpenStack Compute

、

OpenStack Storage

、または同時に両者の基本的なセットアップができるよう設計されています。デルは、

OpenStack

ソフトウェアの使用を開始する際には、この構成のコンポーネントを利用することを推奨します。その理由は、この構成のハードウェアと運用プロセスは柔軟性が高く、拡張するための基盤に適しているためです。リファレンスアーキテクチャ構成は、クラウド環境の拡大に合わせて拡張できる設計になっているため、投資は保護されます。

ネットワーキングとネットワークサービス

ネットワーク構成では、

OSP

コードベースがサポートする

Neutron

ベースのオプションを使用し、サードパーティのドライバは使用しません。このリファレンス構成は、

Neutron

ネットワーキングサービスに基づいており、

vlan

オプションと共に

OpenvSwitch

用の

ML2

ドライバを使用します。その他のネットワーキング機能には以下のものがあります。

•

コアまたは階層型のネットワーキング機能

• 10 GbE

ネットワーキング

• NIC

のチーミング

•

トップオブラック（

ToR

）型スイッチをコアルータにトランキングする冗長化コンポーネントこのようにして、ソリューションは完全な運用環境で稼働することができます。

(8)

分類

このソリューションには、

Red Hat Enterprise Linux OpenStack Platform

で提供されるコア

OpenStack

コンポーネントが含まれています。

• Block Storage

（

Cinder

を

Ceph

および

EqualLogic

と共に使用）

• Compute

（

Nova

）

• Dashboard

（

Horizon

）

• Database

（

Trove

、使用可能だがこのソリューションには含まれない）

• Data Process

（

Sahara

、使用可能だがこのソリューションには含まれない）※1

• Identity

（

Keystone

）

• Image Service

（

Glance

）

• Integration Testing

（

Tempest

• Networking

（

Neutron

）

• Orchestration

（

Heat

）

• Telemetry

（

Ceilometer

注意：このリファレンスアーキテクチャで説明する

Tempest

の情報は、テクノロジープレビューとして提供

しています。インストールと構成には、カスタムサービス契約が必要です。

Tempest

を使用する前に、

http://docs.openstack.org/ developer/tempest/

で

Tempest

のドキュメントを確認してください。

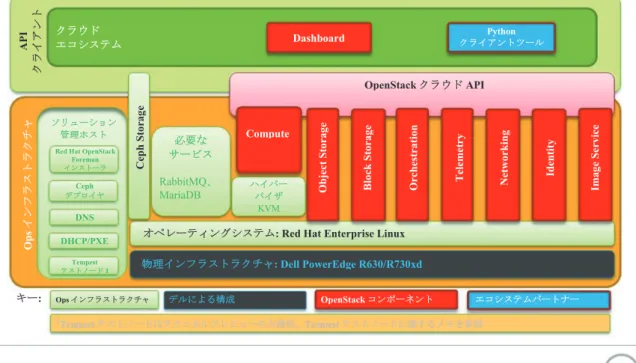

9

ページの図

1

：

OpenStack

の分類に示した分類は、インフラストラクチャのコンポーネント（薄い緑色の箇所）と

OpenStack

固有のコンポーネント（赤色の箇所）を示しています。これらの開発は、

OpenStack

のコミュニティ、デル、および

Red Hat

によって現在積極的に進められています。また、この分類には、クラウドユーザーにとって次の

2

つの側面があるという、

DevOps

の考え方も反映されています。

•

サイト固有のインフラストラクチャ

•

標準ベースの

API

（ピンク色の箇所）による操作標準ベースの

API

は、すべての

OpenStack

環境で同じであるため、お客様とベンダーのエコシステムを複数のクラウドに亘って稼働することができます。また、サイト固有のインフラストラクチャは、オープンなソフトウェアとベンダー固有のソフトウェア、デルのハードウェア、および運用プロセスを組み合わせて、クラウドリソースをサービスとして提供します。それぞれのクラウドインフラストラクチャを実装する場合の選択肢は、各サイトの要件によって大きく異なります。そうした選択肢の多くは、このリファレンスアーキテクチャのツールを使用して

DevOps

のプロセスに従うことによって、標準化と自動

化が可能です。ベストプラクティスに従っていただくことで、デルや

Red Hat

、さらには広範な

OpenStack

コミュニティ

による長年の経験を活用し、運用のリスクを低減できます。

※

1

カスタムサービス契約により、お客様の評価用としてのみ利用可能。

(9)

୺࡞࣓ࣜࢵࢺ

ࢡࣛ࢘ࢻ ࢚ࢥࢩࢫࢸ࣒ Dashboard AP I ࢡ ࣛ ࢖ ࢔ ࣥ ࢺ Python ࢡࣛ࢖࢔ࣥࢺࢶ࣮ࣝ OpenStack ࢡࣛ࢘ࢻ API Im ag e Ser vice Id en ti ty Net w orking Telemet ry Orche str ation Block St orage Object St or ag e Ops ࢖ ࣥ ࣇ ࣛ ࢫ ࢺ ࣛ ࢡ ࢳ ࣕ ࢯ࣮ࣜࣗࢩࣙࣥ ⟶⌮࣍ࢫࢺ

Red Hat OpenStack Foreman ࢖ࣥࢫࢺ࣮ࣛ Ceph ࢹࣉࣟ࢖ࣖ DNS DHCP/PXE Tempest ࢸࢫࢺࣀ࣮ࢻ 1 ᚲせ࡞ ࢧ࣮ࣅࢫ RabbitMQࠊ MariaDB Ceph St or age Compute ࣁ࢖ࣃ࣮ ࣂ࢖ࢨ KVM

࣮࢜࣌ࣞࢸ࢕ࣥࢢࢩࢫࢸ࣒: Red Hat Enterprise Linux

≀⌮࢖ࣥࣇࣛࢫࢺࣛࢡࢳࣕ: Dell PowerEdge R630/R730xd

࣮࢟: Ops ࢖ࣥࣇࣛࢫࢺࣛࢡࢳࣕ ࢹࣝ࡟ࡼࡿᵓᡂ OpenStack ࢥ࣏࣮ࣥࢿࣥࢺ ࢚ࢥࢩࢫࢸ࣒ࣃ࣮ࢺࢼ࣮

1_{Tempest ࢸࢫࢺࣀ࣮ࢻࡣࢸࢡࢽ࢝ࣝࣉࣞࣅ࣮ࣗࡢࡳᥦ౪ࠋTempest ࢸࢫࢺࣀ࣮ࢻ࡟㛵ࡍࡿ࣓ࣔࢆཧ↷}

Red Hat Enterprise Linux OpenStack Platform 6.0

Red Hat Enterprise Linux OpenStack Platform

は、

OpenStack

に基づく安全で信頼性の高いパブリッククラウドサービスまたはプライベートクラウドサービスを構築、導入、および拡張するための、統合的な基盤を提供します。

Red Hat Enterprise Linux

に基づいて構築したクラウドプラットフォームを、

Red Hat

の

OpenStack

テクノロジー向けに最適化して統合しました。このプラットフォームにより、可用性、セキュリティ、パフォーマンスを低下させることなく、迅速にシステムを拡張して、素早くお客様のニーズに対応できます。

Red Hat Enterprise Linux OpenStack Platform

は、インストール先となる基盤の

Linux

に対する

OpenStack

特

有の依存関係を認識したうえで、特定用途向けに開発されています。

Red Hat

は、独自に

Red Hat OpenStack

テクノ

ロジーを共同開発し、

Red Hat Enterprise Linux Server 7.1

と統合することで、直ちに運用できる安定したクラウドプラッ

トフォームを実現しています。バージョン

6.0

では、コミュニティの

Juno

リリースのコア機能をすべて搭載し、

Red Hat

に

よるさらなるイノベーションを追加し、堅牢で安定したクラウドプラットフォームを提供しています。

主なメリット

•

共同開発と統合：

OpenStack

のパフォーマンス、セキュリティ、ハードウェアの強化、ネットワーキング、ストレージ、

その他の基本的なサーバは、

Linux

に依存しています。

Red Hat Enterprise Linux OpenStack Platform

は、

Red Hat Enterprise Linux

のパフォーマンス、セキュリティ機能、および堅牢性を備えた

OpenStack

ディストリビューションを提供できるため、お客様は基盤となるオペレーティングプラットフォームに注意を集中するのではなく、顧客が求めるサービスの提供に力を入れることができます。

(10)

• Red Hat Enterprise Linux OpenStack Platform

は

OpenStack

と

Linux

の堅牢で安定性の高いブラン

チリリースを提供するため、安心して導入できます。

Red Hat

は、

3

年間の「運用フェーズ」ライフサイクルの間、

このリリースをサポートします。このサポート期間は、

6

カ月というサポート対象外のコミュニティの

OpenStack

の

リリースサイクルよりもはるかに長くなっています。セキュリティ修正、バグ修正、パフォーマンスの強化、機能は、運用環境を混乱させることなく将来のリリースからバックポートできます。

•

広範なアプリケーションをサポートします。

Red Hat Enterprise Linux

をゲスト仮想マシンとして実行すれば、さまざま

な

ISV

の認定を取得した安定性の高いアプリケーション開発プラットフォームとなり、クラウドアプリケーションを短期間で

開発して導入できます。

•

オープンテクノロジーへの移行によって、特定のベンダーに拘束されることを避け、既存のインフラストラクチャへの投資

を保護できます。

•

世界最大のパートナーエコシステムから受けるメリット：

Red Hat

は、

OpenStack Compute

、

Storage

、

Networking

、

ISV

ソフトウェア、および

Red Hat Enterprise Linux OpenStack Platform

環境向けサービス

に関して、世界最大規模の認定パートナーエコシステムを形成しています。そのため、お客様は現在の

Red Hat

Enterprise Linux

エコシステムと同等レベルの広範なサポートと互換性が得られます。

•

クラウドサービスでのセキュリティを維持：パブリッククラウドやプライベートクラウドで実行する場合でも、

SELinux

による

防衛組織レベルのセキュリティ機能と

Red Hat Enterprise Linux

のコンテナテクノロジーにより、不正な侵入を防止

してデータを保護します※2。

(11)

OpenStack

のアーキテクチャ

OpenStack

には多数の構成と機能がありますが、ここでは上述の

8

ページの分類でデルが定義した

Red Hat

Enterprise Linux

®

_{OpenStack Platform 6.0}

（

Juno

）の主要コンポーネントを中心に解説します。

メモ：

OpenStack

ソフトウェア全体の概要は、

Red Hat OpenStack Enterprise Platform

および

OpenStack Project

OpenStack

のコンポーネント

コンポーネントに関する以下の説明は、

OpenStack Foundation

の

Web

サイトからの引用です。

OpenStack

コンポーネントに関するさまざまな文書は、

http://docs.openstack.org/

から入手できます。

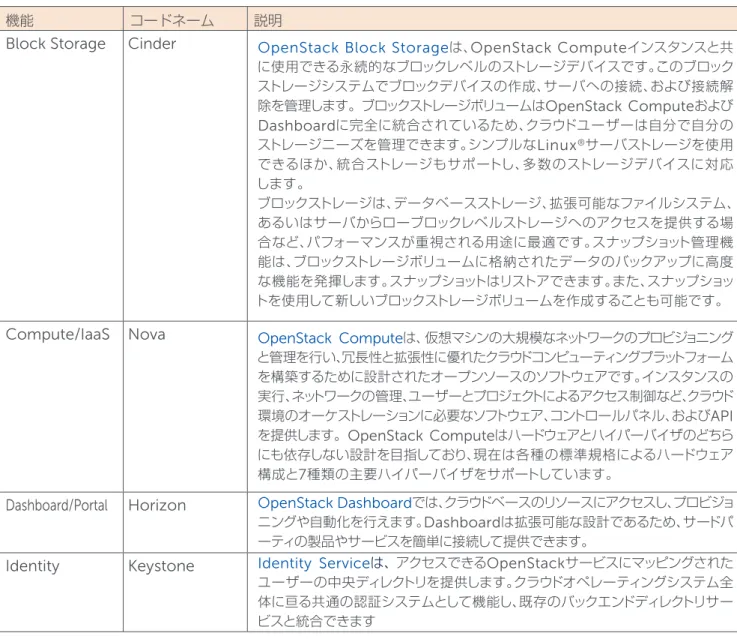

表

1

：

OpenStack

のコンポーネント

機能コードネーム説明

Block Storage

Cinder

Compute/IaaS Nova

Dashboard/Portal

Horizon

Identity

Keystone

OpenStack Block Storage

は、

OpenStack Compute

インスタンスと共に使用できる永続的なブロックレベルのストレージデバイスです。このブロックストレージシステムでブロックデバイスの作成、サーバへの接続、および接続解除を管理します。ブロックストレージボリュームは

OpenStack Compute

および

Dashboard

に完全に統合されているため、クラウドユーザーは自分で自分のストレージニーズを管理できます。シンプルな

Linux

®_{サーバストレージを使用} できるほか、統合ストレージもサポートし、多数のストレージデバイスに対応します。ブロックストレージは、データベースストレージ、拡張可能なファイルシステム、あるいはサーバからローブロックレベルストレージへのアクセスを提供する場合など、パフォーマンスが重視される用途に最適です。スナップショット管理機能は、ブロックストレージボリュームに格納されたデータのバックアップに高度な機能を発揮します。スナップショットはリストアできます。また、スナップショットを使用して新しいブロックストレージボリュームを作成することも可能です。

OpenStack Compute

は、仮想マシンの大規模なネットワークのプロビジョニングと管理を行い、冗長性と拡張性に優れたクラウドコンピューティングプラットフォームを構築するために設計されたオープンソースのソフトウェアです。インスタンスの実行、ネットワークの管理、ユーザーとプロジェクトによるアクセス制御など、クラウド環境のオーケストレーションに必要なソフトウェア、コントロールパネル、および

API

を提供します。

OpenStack Compute

はハードウェアとハイパーバイザのどちらにも依存しない設計を目指しており、現在は各種の標準規格によるハードウェア構成と

7

種類の主要ハイパーバイザをサポートしています。

OpenStack Dashboard

では、クラウドベースのリソースにアクセスし、プロビジョニングや自動化を行えます。

Dashboard

は拡張可能な設計であるため、サードパーティの製品やサービスを簡単に接続して提供できます。

Identity Service

は、アクセスできる

OpenStack

サービスにマッピングされたユーザーの中央ディレクトリを提供します。クラウドオペレーティングシステム全体に亘る共通の認証システムとして機能し、既存のバックエンドディレクトリサービスと統合できます

(12)

機能コードネーム説明

Integration

Testing

Tempest

Networking

Neutron

Orchestration

Heat

Telemetry

Ceilometer

Virtual Images

Glance

Tempest

はライブの

OpenStack

クラスタに対して実行する統合テストのセットです。

Tempest

には、

OpenStack API

の検証のためテスト、シナリオ、その他

OpenStack

の導入の検証に役立つ専用のテストが数多く含まれています。

Tempest

はテクノロジープレビューとして提供されており、

Red Hat Enterprise

Linux OpenStack Platform

バージョン

6.0

に含まれていません。また、デルの

Red Hat OpenStack

クラウドソリューションでもサポートされていません。

OpenStack Networking

は拡張性を備えたプラグイン可能な

API

ベースのシス

テムで、ネットワークと

IP

アドレスの管理に使用されます。クラウドオペレーティングシステムの他のコンポーネントと同様、管理者とユーザーが活用することによって既存のデータセンター資産の価値を高めることができます。

OpenStack

Networking

を導入すると、クラウド環境の中でネットワークがボトルネックや制約要因になることがなくなり、ユーザーは各自のネットワーク設定において、本当の意味での「セルフサービス」を利用できるようになります。

OpenStack Orchestration

は、テンプレートベースのエンジンです。アプリケーション開発者は、この機能を使用してインフラストラクチャの導入を記述し、自動化できます。柔軟性に優れたテンプレート言語を使用して、コンピューティング、ストレージ、およびネットワーキングの構成を指定できます。また、導入後の詳細なアクティビティを指定して、サービスやアプリケーションだけでなくインフラストラクチャのプロビジョニングをすべて自動化できます。

Orchestration

エンジンを

Telemetry

サービスと統合することによって、インフラストラクチャの特定の構成要素を自動的に拡張することも可能です。

OpenStack Image Service

は、仮想ディスクイメージの検出、登録、および配信サービスを提供します。

Image Service API

サーバが提供する標準の

REST

イン

ターフェイスを使用して、

OpenStack

オブジェクトストレージなどのさまざまなバックエンドストアに格納された仮想ディスクイメージに関する情報を問い合わせることができます。クライアントは

Image Service

に新しい仮想ディスクイメージを登録したり、公開されているディスクイメージについての情報を問い合わせたりすることができます。また、

Image Service

のクライアントライブラリを使用して仮想ディスクイメージのストリーミングを行うこともできます。

OpenStack Telemetry

は、

OpenStack

クラウド環境に導入されているサービス全体の使用状況とパフォーマンスのデータを集約します。この高度な

機能によって、クラウドサービスの使用状況を数十ものデータポイントに亘って

可視化し、詳しく把握できます。クラウドサービスの運営者は、さまざまな指標

(13)

ストレージのオプション

OpenStack

には、次のようなストレージサービスがあります。

• Cinder

• Glance

• Swift

※3 これらのサービスは、

VM

にブロック、イメージ、およびオブジェクトストレージを提供すると同時に、ブロックストレージサブシステムとオブジェクトストレージサブシステムを利用します。これらのサービスの設計には、サービスの一部またはすべての実装を置き換えるメカニズムが組み込まれているため、このソリューションでは、お客様のニーズにより適合するよう、これらのサービスの代替となる実装を提供できます。

Cinder

はストレージを仮想化し、

VM

が

Nova

を介して永続的なブロックストレージを使用できるようにします。

OpenStack

コンシューマーが

Cinder

ボリュームに書き込むデータは、ゲストのライフサイクルよりも長期間存在します。ライフサイクルの後、ボリュームは別のゲストからアクセスすることができます。

Glance

は、

VM

にイメージを提供します。一般的に、イメージは

DVD

または仮想マシンを含むブロックデバイスです。

VM

は、これらのイメージから起動したり、イメージを

VM

に接続したりすることができます。

Swift

は、

VM

とその他の

OpenStack

コンシューマーにオブジェクトストレージインターフェイスを提供します。ブロックストレージでは特定の形式のブロックデバイスをゲストに提供し、クラスタ内でゲストにアクセスできますが、オブジェクトストレージはこれとは異なり、ゲストを介して提供されません。一般的に、オブジェクトストレージは、

HTTP/HTTPS

ベース

のサービス、つまり

Web

サーバとして実装されます。本書における

Swift

とは、

Swift

プロトコルを意味し、

Swift

プロト

コルの実装ではありません。ゲスト内のクライアントの実装または外部の

OpenStack

クライアントは、

Swift

と連携します。そのためには、ネットワークアクセスの提供は必須ですが、それ以外にゲストに求められる構成はありません。たとえば、

OpenStack

内の

VM

は、

Swift

にデータを格納し、後で外部のクライアントがそのデータを取得して追加の処理を行うことができます。その他の

OpenStack

サービスと同じように、これらのサービスにもそれぞれクライアントコンポーネントとサーバコンポーネントがあります。サーバコンポーネントは、デフォルトではない特定のタイプのストレージを使用するよう変更できます。たとえば、

Cinder

はデフォルトでストレージバックエンドとしてローカルディスクを使用します。このソリューションでは、これらのサービスのデフォルトの構成を変更しています。このソリューションでは、以下の

3

つの代替となる実装を利用し、クラスタが多くのニーズに適合できるようにしています。

• Ceph

• Dell EqualLogic

ストレージアレイ

• Cinder

マルチバックエンドサポート

このソリューションでは、

Glance

ストアおよび

Block

ストアの代替となる実装に

Ceph

を利用します。

Red Hat Ceph Storage

Ceph

は、スケールアウト型であり、シェアードナッシング型でもある、分散型の

Software-Defined

ストレージシステム

です。このソリューションバンドルには、

Ceph Storage

が含まれています。

Ceph

は

Nova

、

Cinder

および

Glance

のストレージバックエンドとして、またブロックストレージとして使用します。ストレージノードでは、

Ceph

ソフトウェアを実行

します。コンピューティングノードとコントローラノードでは、

Ceph

ブロッククライアントを実行します。

(14)

Dell EqualLogic

ストレージアレイ

Dell EqualLogic

ストレージアレイは、統合ストレージ環境の導入と管理を簡素化する設計となっています。

Dell

EqualLogic

ストレージシステムは自己最適化されており、組み込みの負荷分散テクノロジーを活用してワークロードの要求に対応します。

Dell EqualLogic

ストレージ製品のコア機能の中に、包括的なソフトウェアコンポーネントとホスト統合があり、管理タスクを簡素化し、ストレージ管理を支援します。

OpenStack

とアプリケーションレイヤを統合することで、

Cinder

に以下の機能が備わります。

• Dell EqualLogic

ストレージでのボリュームのプロビジョニングと管理

• SAN

ベースのスナップショットを利用した保護機能

Cinder

マルチバックエンドサポート

Cinder

のマルチバックエンドサポートおよびマルチインスタンスサポートを利用して、アプリケーションに必要な要件に合うよう異なるタイプのストレージを使用できます。パフォーマンス、大規模なデータ転送、一時的なストレージ、およびその他の条件に基づいて、さまざまなユースケースに対応できます。

たとえば、パフォーマンスを重視するグループと

2

次ストレージに

Dell EqualLogic

グループを構成した

Ceph

クラスタを

作成し、大規模なデータ転送をサポートすることができます。さらに、

Cinder

マルチバックエンドサポートを使用して、必要

(15)

ࢧ࣮ࣂ࢖ࣥࣇࣛࢫࢺࣛࢡࢳࣕࡢ࢜ࣉࢩࣙࣥ

ࢧ࣮ࣂ

サーバインフラストラクチャのオプション

PowerEdge R630

および

R730xd

サーバシリーズを使用します。以降のセクションでは、サポー

トするサーバモデルと必要な構成について説明します。詳しい部品のリストとラックレイアウトについては、『

Dell Red Hat

OpenStack Cloud Solution Build of Materials Guide

（デルの

Red Hat OpenStack

クラウドソリューション

の部品表ガイド）』（

32

ページ）を参照してください。

PowerEdge R630

サーバ

PowerEdge R630

サーバは高密度の

2

ソケットの

1U

ラックサーバです。これまで

2U

サーバでしか実現できなかったコンピューティング能力を備えた超高密度の

2

ソケット

1U

ラックサーバである

PowerEdge R630

は、クラウドソリューション、仮想化環境、大規模のビジネスアプリケーションやトランザクションデータベースに最適なソリューションとなっています。

PowerEdge R630

サーバは、さまざまなソリューションに対応可能な多用途で拡張性の高い製品です。最新の

Intel

®

Xeon

® プロセッサー

E5-2600 v3

製品ファミリー、ハイパフォーマンスの

DDR4

メモリ搭載の

24

枚の

DIMM

、および幅広いローカルストレージオプションを提供しています。

PowerEdge R730xd

サーバ

PowerEdge R730xd

は、他に例のない柔軟性と拡張性を備えた

2

ソケットの

2U

ラックサーバです。ハイパフォーマンスの処理と、ハイブリッドな階層化などワークロードに最適化した幅広いローカルストレージ機能を実現します。

極めて幅広い構成が可能となるよう設計された

PowerEdge R730xd

は、最新の

Intel

®

_Xeon

®

プロセッサー

E5-2600 v3

製品ファミリー、ハイパフォーマンスの

DDR4

メモリ搭載の

24

枚の

DIMM

、および幅広いローカルストレージオプションを提供し、多様なワークロードに対応できます。

(16)

ハードウェア構成

マシンの機能ソリューションバンドルのコントローラノードプラットフォーム

PowerEdge R630

CPU

E5-2650v3

（

10

コア）

x 2

RAM

（最小）

128 GB

LOM

1 Gb x 2

、

Intel X520 10 Gb x 2

アドインネットワーク

Intel X520 DP 10 Gb DA/SFP+ x 1

ディスク

500 GB 7.2k NLSAS x 4

ストレージコントローラ

PERC H730

RAID10

RAID

マシンの機能ソリューションバンドルのコンピューティングノードプラットフォーム

PowerEdge

R630v3

（

8

コア）

CPU

E5-2650v3

（

10

コア）

x 2

RAM

（最小）

128 GB

LOM

1 Gb x 2

、

Intel X520 10 Gb x 2

Intel X520 DP 10 Gb DA/SFP+ x 1

ディスク

600 GB 10k SAS x 6

PERC H730

RAID10

RAID

マシンの機能ソリューションバンドルのインフラストラクチャノードプラットフォーム

PowerEdge R630

CPU

E5-2630v3

（

8

コア）

x 2

RAM

（最小）

32 GB

LOM

1 Gb x 2

、

Intel X520 10 Gb x 2

Intel X520 DP 10 Gb DA/SFP+ x 1

ディスク

500 GB 7.2 NLSAS x 4

PERC H730

RAID10

RAID

表

2

：コントローラノードのハードウェア構成

– PowerEdge R630

表

3

：コンピューティングノードのハードウェア構成

– PowerEdge R630

表

4

：インフラストラクチャノードのハードウェア構成

– PowerEdge R630

(17)

表

5

：ストレージノードのハードウェア構成

– PowerEdge R730xd

マシンの機能ソリューションバンドルのストレージノードプラットフォーム

PowerEdge R730xd

CPU

E5-2650v3

（

10

コア）

x 2

RAM

（最小）

48 GB

LOM

1 Gb x 1

、

Intel X520 10 Gb x 2

Intel X520 DP 10 Gb DA/SFP+ x 2

ディスクフレックスベイ：

300 GB 10K 2.5

インチ（

OS

）

x 2

フロントドライブ：

200 GB SSD x 3

2 TB

または

4 TB NL SAS 7.2K 3.5

インチ

x 13

PERC H730

RAID

RAID 1

（オペレーティングシステム）

SSD

をパススルー各データディスクをパススルーメモ：推奨ハードウェア構成を変更する前に、必ずデルの営業担当者にご連絡ください

構成に関する注記

『

Dell Red Hat OpenStack Cloud Solution Build of Materials Guide

（デルの

Red Hat OpenStack

クラウドソリューションの部品表ガイド）』には、

PowerEdge R630

および

R730xd

サーバ構成の部品一覧を掲載した

完全な部品表（

BOM

）が記載されています。

R630

および

R730xd

の構成は、

10 GbE

ネットワーキングと共に使用できます。ネットワークを

HA

対応にするには、各ノードに追加のネットワークカードが必要です。サポートされているカードの概要と、ソリューションの一部に含まれているカードについては、『

Dell Red Hat OpenStack Cloud Solution Build of Materials Guide

（デルの

Red

Hat OpenStack

クラウドソリューションの部品表ガイド）』（

32

ページ）を参照してください。

(18)

ハードウェアタイプサービス導入先ノードインフラストラクチャ

Ceilometer

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラ

OpenStack

コントローラインフラストラクチャ

Cinder

スケジューラインフラストラクチャ

Cinder

ボリュームインフラストラクチャデータベースサーバインフラストラクチャ

HA

プロキシ（ロードバランサ）インフラストラクチャ

Heat

インフラストラクチャ

Keystone

サーバインフラストラクチャ

Neutron

サーバインフラストラクチャ

Nova

コントローラインフラストラクチャ

Nova

ダッシュボードサーバインフラストラクチャ

Nova

マルチコンピュート

3

台以上のコンピューティングノードインフラストラクチャ

Pacemaker

運用に関する注記

このセクションでは、以下のシステムコンポーネントの基本的な概要を示します。

•

バックアップ

/

リカバリ

•

サービスのレイアウト

•

導入

バックアップ

/

リカバリ

バックアップとリカバリは、この構成では対応されていません。

Red Hat OpenStack Manager Virtual Server

は、通常のサービス運用では必要ありませんが、冗長性やバックアップには対応していません。

サービスのレイアウト

導入の際、このソリューションで構成したサービスはそれぞれ特定のタイプのハードウェア上に導入する必要があります。各サーバプラットフォームには、次の

2

つのノードタイプが設計されています。

•

ストレージ

Red Hat OpenStack Manager

は柔軟な設計であるため、さまざまな構成を試して、お客様のワークロードに最適

なサービスのレイアウトを見つけることができます。

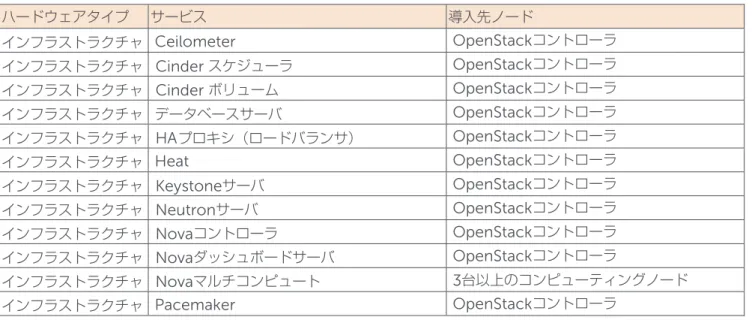

18

ページの表

6

：サービスに適したノードタイプでは、各サービスの

推奨レイアウトを示しています。

Red Hat OpenStack Manager

と

Red Hat Ceph Enterprise Admin

は、このソリューションの管理ホストに手動

で構成可能な

VM

として導入できます。これにより、各ツールがそれぞれのリソースを制御できます。

(19)

ハードウェアタイプサービス導入先ノード

RabbitMQ

サーバ（メッセージング）

OpenStack

コントローラ

Red Hat OpenStack Manager

ソリューション管理ホスト（

KVM

）インフラストラクチャ

Tempest

テストノード※4 _{ソリューション管理ホスト（}

KVM

_）

ストレージ

Dell

EqualLogic

アレイ（オプション）

Dell EqualLogic

アレイストレージ

Red Hat Ceph Enterprise Admin

（

Calamari

）ソリューション管理ホスト（

KVM

）ストレージ

Red Hat Ceph Enterprise Storage

（ブロック）※5

3

台以上のストレージサーバ

ストレージ

Red Hat Ceph Enterprise Monitor

OpenStack

コントローラ

導入

導入には次の

3

つのフェーズで構成されます。

•

ハードウェアのセットアップ

:

•

ラックとスタック

•

ケーブル接続

•

サーバ

BIOS

の構成

•

サーバ

RAID

の構成

•

スイッチの構成

•

ソフトウェアのセットアップ

:

•

プロビジョニングサービスのソリューション管理ホストの導入

•

ソリューション管理ホストへの

Calamari

ノードの導入

• Red Hat OpenStack Manager Virtual Server

の導入

•

ソリューション管理ホストへの

Tempest

テストノードの導入

•

すべてのノードに対するオペレーティングシステムのプロビジョニング

•

すべてのノードのネットワーキングの検証

•

ノードタイプに基づくノードへのサービスのプロビジョニング

•

環境のテスト ※

4

カスタムサービス契約により、お客様の評価用としてのみ利用可能。 ※

5

カスタムサービス契約により、お客様の評価用としてのみ利用可能

(20)

ネットワークのアーキテクチャ

Red Hat Enterprise Linux OpenStack Platform

に基づくデルの

Red Hat OpenStack

クラウドソリューションでは、

Dell Networking S55 1/10

ギガビットイーサネットスイッチと

Dell Networking S4810 10

ギガビット

イーサネットスイッチのいずれか、または両方を使用したトップオブラック接続によって、

OpenStack

関連のすべてのノードに接続します。このリファレンスアーキテクチャを使用すると、ネットワーク構成の差異が最小限に抑えられ、一貫性を維持して迅速に導入できます。

インフラストラクチャのレイアウト

ネットワークは、以下の主要なネットワークインフラストラクチャのレイアウトで構成されます。

•

コアネットワークインフラストラクチャ

-

集約スイッチからコアスイッチに接続し、外部ネットワークに接続できます。

•

データネットワークインフラストラクチャ

-

データネットワークは、サーバの

NIC

、トップオブラック（

ToR

）型スイッチ、および集約スイッチで構成されます。

•

管理ネットワークインフラストラクチャ

- BMC

管理ネットワークは、スイッチの

iDRAC

ポートと帯域外管理ポートで構成され、

1RU

の

S55

スイッチに集約されます。このスイッチは、クラスタ内に存在する

3

台のラックのうちの

1

台に収容されています。さらに、この

1RU

のスイッチは集約スイッチまたはコアスイッチのうちの

1

台に接続して、別の

vLAN

を含む別のネットワークを構成することができます。

ネットワークコンポーネント

データネットワークは、主として

ToR

スイッチと集約スイッチで構成されます。このリファレンスアーキテクチャには、

1 GbE

向けと

10 GbE

向けの構成が含まれています。このネットワークは次のコンポーネントブロックで構成されます。

•

サーバノード（

20

ページ）

•

アクセススイッチまたはトップオブラック（

ToR

）（

21

ページ）

•

集約スイッチ（

21

ページ）

•

コア（

22

ページ）

•

レイヤ

2

およびレイヤ

3

スイッチング（

22

ページ）

• vLAN

（

22

ページ）

•

帯域外管理ネットワーク（

23

ページ）

• Dell

の

OpenSwitch

ソリューション（

23

ページ）

サーバノード

サーバからネットワークスイッチへの接続は、高可用性に対応するよう設定されます。高可用性のソリューションを作成するには、ネットワークの回復性を、ネットワークスイッチ、ネットワークインターフェイスカード（

NIC

）、破損したケーブルによる単一の障害に対して高める必要があります。そのために、ネットワーク構成では、サーバおよびスイッチにまたがるチャネルボンディングを使用します。チャネルボンディングのタイプ（つまりモード）にはいくつかありますが、このソリューションで推奨するのは次の

3

つだけです。

• active-backup

（

mode = 1

）

• balance-xor

（

mode = 2

）

(21)

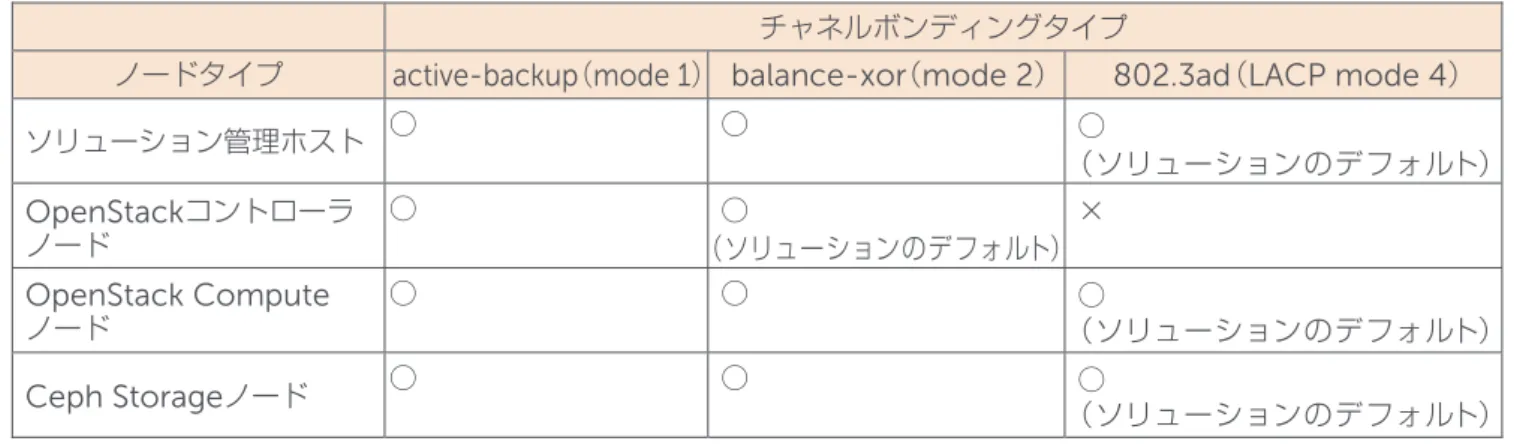

OpenStack Compute

ノード、

Ceph Storage

ノードおよびソリューション管理ホストは、次の

3

つのボンディングモードのうち、どれでも使用できます。

• active-backup

（

mode = 1

）

• balance-xor

（

mode = 2

）

• 802.3ad

または

LACP

（

mode = 4 -

ソリューションのデフォルト）

どのノードの場合も、エンドポイントは特定のチャネルボンディングモードのために構成されたスイッチポートに終端

接続されます。スイッチポートは

VLTi

で接続された

2

台の

Dell Force S4810

にまたがります。この構成設定の

詳細については、『

Dell Red Hat OpenStack Cloud Solution Deployment Guide

（デルの

Red

Hat OpenStack

クラウドソリューション導入ガイド）』（

32

ページ）を参照してください。使用するポートを

1

つだけにすることも可能ですが、このソリューションでは採用していません。設計では単一障害点をなくす必要があることを考慮して、可能な限りこの方法を使用していません。他の方法が可能かどうかについては、営業担当者にお問い合わせください。

アクセススイッチまたはトップオブラック（

ToR

）

サーバは

ToR

スイッチに接続します。通常は各ラックに

2

台のスイッチが収容されます。デルが推奨するスイッチは、次のとおりです。

• 1 GbE

接続

- Dell Networking S55

• 10 GbE

接続

- Dell Networking S4810

10 GbE

構成では、

Dell Networking S4810

スイッチを

ToR

スイッチとして使用します。デルは、この

2

台

1

組

のスイッチを

HA

用の仮想リンクトランキング（

VLT

）で稼働させることを推奨します。この構成によって、サーバの

LAG

インターフェイスの終端を

1

台のサーバではなく

2

台のサーバに分けることができ、アクティブ

-

アクティブの帯域幅を使用できます。そのため、ラック内で一方のスイッチに障害が発生したりメンテナンスが必要となったりした場合にも、冗長性を確保できます。アグリゲーションペアへのアップリンクは

80 Gb

で、各

ToR

スイッチから

LAG

を使用します。この接続は、アグリゲーションペアに接続する

LAG

内の

2

つの

40 Gb

インターフェイスを使用して構成します。これにより、各ラックから合計

160 Gb

の帯域幅を使用することが可能になります。スイッチングの視点から見ると、各ラックは個別の存在として管理され、

ToR

スイッチは集約スイッチにのみ接続します。その他の方法については、デルの営業担当者にご確認ください。

集約スイッチ

10 G

対応のサーバを収容したラックを

1

∼

3

台導入する場合は、集約スイッチとして

Dell Networking S4810

を

推奨します。このスイッチは

10 GbE

と

40 GbE

の両方に対応します。

S4810

の

40 GbE

インターフェイスは

4

つ

の

10 GbE

インターフェイスに変換できるため、このスイッチを

10 GbE

対応のポートを

64

基備えたスイッチに変換

表

7

：サポートされるチャネルボンディングモード

チャネルボンディングタイプ

ノードタイプ

active-backup

（

mode 1

）

balance-xor

（

mode 2

）

802.3ad

（

LACP mode 4

）

ソリューション管理ホスト ○ ○ ○

OpenStack

コントローラノード ○ ○ ×

OpenStack Compute

ノード ○ ○ ○ （ソリューションのデフォルト）（ソリューションのデフォルト）（ソリューションのデフォルト）

Ceph Storage

ノード ○ ○ ○ （ソリューションのデフォルト）

(22)

デルの推奨アーキテクチャでは、各ラック内の

2

台の

Dell Networking S4810

スイッチ間で仮想リンクトランキング

（

VLT

）を使用します。これにより、各ラック内の

ToR

スイッチからマルチシャーシの

LAG

を構成できます。各ラック内の

スタックでは、

1

組のスイッチ間のリンクをそれぞれのスイッチ用に分割して、高速のアクティブ

-

アクティブ転送を可能にし、

スパニングツリーを使用する必要なく帯域幅を最大限に活用できます。

Dell Networking Z9000

のような

40 GbE

対応のイーサネットスイッチを集約して稼働させれば、

1 G

対応のノードを最大数百の規模で導入することもできます。

10 G

サーバを導入する場合、デルの推奨構成は次の要素によって異なります。

•

計画されているラックレイアウトの規模

•

将来の拡張要件

大規模な導入を設計する場合、デルでは小規模な集約には

Dell Networking S4810

を、大規模な導入には

Dell

Networking Z9000

を推奨します。

Dell Networking Z9000

は

32

基のポートを備えた

40 G

対応の高性

能スイッチです。

PowerEdge R630

および

R730xd

サーバを高密度に搭載したラックを最大

15

台集約できます。

OpenStack

で必要となるラック間の帯域幅は、

40 GbE

対応のノンブロッキングスイッチを使用すると最も適切に処理されます。

Dell Networking Z9000

は、すべてのポートからのトラフィックがラインレートの場合、合計

1.5 TB

の帯域幅スループットを提供できます。

コア

多くの場合、集約レイヤ自体がネットワークコアとなりますが、そうでない場合、集約レイヤはより大規模なコアに接続します。この点についての詳しい説明は、本書の内容の範囲外です。

レイヤ

2 およびレイヤ

3 スイッチング

レイヤ

2

とレイヤ

3

の境界は、集約レイヤで分かれています。このリファレンスアーキテクチャでは、集約レイヤまでのリファレンスとしてレイヤ

2

を使用します。そのため、集約スイッチ

では

VLT

が使用されています。

Red Hat Foreman OpenStack Manger

でサーバのプロビジョニングを行う

には、レイヤ

2

のドメインが必要です。

プロビジョニング、ストレージ、管理という

3

つのネットワークリンクでは、ゲートウェイへのアップリンクを利用できます。

プロビジョニングネットワークでは、

Red Hat Foreman OpenStack Manager

をサブスクリプションサーバか

らパッケージを取得するためのプロキシとして使用するか、またはゲートウェイを追加できます。ストレージネットワーク上の

EqualLogic

アレイでは、以下の利用が必要な場合があります。

•

メトリックスツールまたは監視ツール

•

管理と更新を可能にするためのツール

iDRAC

向けの

OOB

管理ツールは数多くあり、ゲートウェイをネットワークに追加して、

iDRAC

を更新するだけで、これらのツールを使用できます。

OpenStack

コントローラは、ゲートウェイデバイスに接続されます。通常、これらのゲートウェイデバイスはルータまたはファイアウォールです。これらのデバイスは、クラスタ外部のネットワークに対するルーティングをすべて処理します。必要なネットワークは次のとおりです。

•

仮想マシンが使用する浮動

IP

の範囲

•

すべての外部

RESTful API

およびグラフィカルユーザーインターフェイスがアクセスするネットワーク

vLAN

このリファレンスアーキテクチャでは、最低

7

つの独立したレイヤ

2 vLAN

を実装します。

(23)

ネットワーク構成によっては、必要に応じてこれらのネットワークは共有したり、ルーティングしたりすることができます。

Tempest

テストノードからの外部

API

ネットワークへのアクセスが必要です。

• Network vLAN

のプロビジョニング

-

すべてのノードの

NIC

をファブリックに接続し、

OpenStack

サーバの設定とプロビジョニングに使用します。

•

プライベート

API

ネットワークラスタ管理

vLAN - RESTful API

およびクラスタの通信のために、

OpenStack

コントローラ、

Tempest

テストノード、および

Compute

ノード間の通信に使用します。

•

ストレージネットワーク

vLAN -

データプレーンの読み取り

/

書き込みを

OpenStack Storage

とやり取りするた

めに、また

Ceph Storage

クラスタの設定とプロビジョニングのために（

EqualLogic

アレイが含まれている場

合は、その設定とプロビジョニングも含む）、すべてのノードで使用されます。

•

ストレージクラスタリングネットワーク

vLAN -

すべてのストレージノードが、レプリケーションとデータのチェックのために使用します（

Ceph

クラスタリング）。

帯域外管理ネットワーク

すべてのサーバとスイッチの管理ネットワークは、最大

3

台のラックまたは

1

つのポッド内の各ラック内に搭載された

1

台の

Dell Networking S55

スイッチに集約されます。このスイッチは、

10 G

リンクで

S4810

スイッチにアップリンクします。帯域外（

OOB

）管理ネットワークを使用すると、次の機能が実現されます。

•

高可用性サーバとコントローラが、ハートビートを送信してサーバが稼働と動作していることを確認するために、帯域外管理ネットワークを使用します。

•

高可用性ソフトウェアが、サーバの再起動とパーティショニングのために、帯域外管理ネットワークを使用します。

•

ルータへのアップリンクを追加して、

iDRAC

がゲートウェイとしてそのルータを使用するよう構成した場合には、サーバを監視し、サーバのメトリックスを収集するツールを利用できます。これらのツールは、このソリューションの範囲外です。

Dell OpenSwitch

ソリューション

デルは、デル製スイッチに基づくリファレンスアーキテクチャに加え、デル以外のブランドと構成のスイッチを選択して

OpenStack

環境に導入できるようオープンスタンダードも提供しています。これらのスイッチは、

OpenStack

の要件に完全に準拠し、このリファレンスアーキテクチャのガイドラインに沿って構成する必要があります。他社ブランドのスイッチを、デルの必要なツールや構成と組み合わせて適切に稼働させるには、以下に挙げた要件が求められます。

• IEEE 802.1Q vLAN

トラフィックおよびポートのタグ付けをサポート

•

同一のポートで、タグなしの

vLAN 1

つとタグ付きの複数の

vLAN

の使用をサポート

•

プロビジョニング用

vLAN

内で、ノンブロッキング構成で

170

基以上のギガビットイーサネットポートを提供できること

•

シングルスイッチ構成、またはスタッキングされたスイッチを組み合わせてさらに多くの要件に対応できる構成が可能

•

それぞれ

2

つ以上の物理リンクを備えたリンクアグリゲーショングループ（

LAG

）を作成できること

•

複数のスイッチをスタッキングする場合

:

•

スタッキングされたスイッチ全体を含む

LAG

を作成できること

• 2

分割帯域幅を完全に使用できること

•

スタック内のすべてのスイッチで使用できる

vLAN

をサポート

•

スイッチあたり

250,000

パケット

/

秒の速度

• SSH

およびシリアルライン構成をサポートする管理スイッチ

• SNMP v3

のサポート

(24)

ソリューションバンドル

このコアアーキテクチャでは、デルと

Red Hat

が共同で開発した、

Red Hat Enterprise Linux OpenStack

Platform 6

をデルのインフラストラクチャに導入する際の規範的な手引きと推奨事項について説明しています。以下に、両社の目標を示します。

•

実践的なシステム設計のガイドラインと推奨構成を提供する

•

日常的な利用と管理のために、

OpenStack

で使用できるツールを開発する

•

運用システムサポートできるネットワーキング構成を開発するこのアーキテクチャの開発は、デルおよび

Red Hat

の経験とエンジニアリングの能力に基づき、非常に多くの実際の導入事例で開発されたベストプラクティスを採用しています。このアーキテクチャの設計と構成は、デルと

Red Hat

のラボでテストされ、システムの機能と運用の安定性が確認されています。

ソリューションバンドル

上述のような状況であっても、

OpenStack

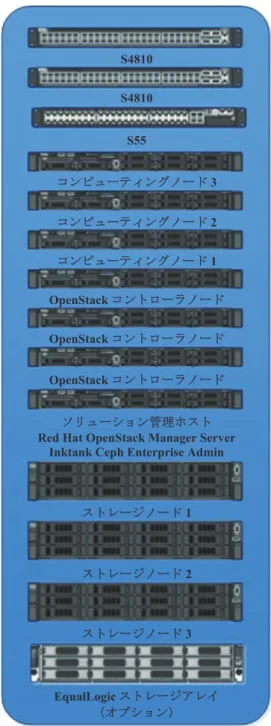

の管理と日常的な操作には習熟する必要があります。このソリューションバンドルは、

25

ページの図

3

：ソリューションバンドルと

Ceph

クラスタに示すコンポーネントで構成されています。

2

コアで

4 GB

メモリと

40 GB

の揮発性ドライブを備えた仮想マシンの場合、

CPU

コアのオーバーサブスクリプション値

1.5

で約

90

台の仮想マシンを実行できると予測されます。仮想マシンが

120

台のときには、

CPU

コアは

2:1

のオーバーサブスクリプションとなり、揮発性ドライブはまだアンダーサブスクリプションですが、メモリはオーバーサブスクリプションになり始めます。ソリューションバンドルは運用環境の稼働初期に対応するよう設計されているため、主要な

OpenStack

サービスを高可用性（

HA

）対応にするには、

OpenStack

コントローラノードをクラスタ化します。ネットワーキングには、データネットワーク用に

10 GbE

のボンディングを使用し、ネットワークスイッチを

HA

用に設定します。帯域外管理ネットワークは

HA

非対応で、

1 GbE

を使用します。詳細については、担当の営業チームと一緒に確認し、協議してください。

大規模な構成

クラスタの規模が、ソリューションバンドルまたは運用クラスタ、またはその両方を合わせてラック

3

台を超える場合は、お客様の要件に基づいて設計、サイジングおよび構成を行う必要があります。営業担当者にご相談のうえ、適切な実稼働環境用クラスタシステムを設計してください。

ソリューションバンドルのラックのレイアウト

ソリューションバンドルには、

3

つのストレージノードが含まれます。これらは

Ceph

クラスタにセットアップし、

Cinder

、

Glance

、および

Nova

と接続します。ハードウェア構成については、

16

ページの表

2

：コントローラノードのハードウェア構成

– PowerEdge R630

と

17

ページの表

5

：ストレージノードのハードウェア構成

– PowerEdge R730xd

を参照してください。ソリューションバンドルには以下が含まれます。

•

ノード

1

：

Red Hat OpenStack Manager

をインストールした

R630

ソリューション管理ホスト

•

ノード

2

∼

4

：

R630 OpenStack

コントローラ

•

ノード

5

∼

7

：

R630 Nova

コンピューティングノード

(25)

ࢯ࣮ࣜࣗࢩࣙࣥࣂࣥࢻࣝ| 26 S4810 S4810 S55 ࢥࣥࣆ࣮ࣗࢸ࢕ࣥࢢࣀ࣮ࢻ 3 ࢥࣥࣆ࣮ࣗࢸ࢕ࣥࢢࣀ࣮ࢻ 2 ࢥࣥࣆ࣮ࣗࢸ࢕ࣥࢢࣀ࣮ࢻ 1 OpenStack ࢥࣥࢺ࣮ࣟࣛࣀ࣮ࢻ OpenStack ࢥࣥࢺ࣮ࣟࣛࣀ࣮ࢻ OpenStack ࢥࣥࢺ࣮ࣟࣛࣀ࣮ࢻ ࢯ࣮ࣜࣗࢩࣙࣥ⟶⌮࣍ࢫࢺ

Red Hat OpenStack Manager Server Inktank Ceph Enterprise Admin

ࢫࢺ࣮ࣞࢪࣀ࣮ࢻ 1 ࢫࢺ࣮ࣞࢪࣀ࣮ࢻ 2 ࢫࢺ࣮ࣞࢪࣀ࣮ࢻ 3 EqualLogic ࢫࢺ࣮ࣞࢪ࢔ࣞ࢖ 㸦࢜ࣉࢩࣙࣥ㸧

Ceph

クラスタは、レプリケーション、ブロックデバイスのクローン化、およびスナップショットを使用してデータを保護します。デフォルトでは、データはクラスタ全体にストライピングされ、各データのエンティティに

3

つのレプリカが作成されます。

1

つのクラスタ内のストレージノードの数は数百ノードに、サイズとしては数百ペタバイトにまで拡張できます。

Ceph

では、データのレプリケート方法を決定する際に、定義した障害ドメイン（つまり、ラック、列、データセンター）内のストレージノードの物理的な配置（位置）を考慮します。これにより、障害時に複数のデータのレプリカが消失する可能性を低減します。

Ceph Storage

クラスタには次の

2

つのサービスがあります。

•

オブジェクトストレージデーモン（

OSD

）

-

ストレージノードで実行される

OSD

は、ストレージノード上のディスクから、データを

Ceph

クライアントに提供します。一般的には、

OSD

プロセスの数はディスクドライブ

1

台当たり

1

つです。

•

モニタ（

MON

）

-

コントローラノードで実行される

MON

プロセスは、

Ceph

クライアントと内部の

Ceph

プロセスが、クラスタの構成とデータの位置を判断するために使用します。

Dell Red Hat OpenStack - Version Dell Inc.

Dell Red Hat OpenStack

クラウドソリューション

リファレンスアーキテクチャガイド

目次

Ǉ

OpenStack

Red Hat Enterprise Linux OpenStack Platform 6.0

OpenStack

OpenStack

Red Hat Ceph Storage

Dell EqualLogic

Cinder

PowerEdge R630

PowerEdge R730xd

/

ToR

4

4

5

7

7

7

7

8

9

9

11

11

13

13

14

14

15

15

15

16

17

18

18

18

19

20

20

20

20

21

21

Dell EqualLogic

S AH

1

2

3

1

2

3

4

28

28

26

24

24

24

24

29

29

30

31

31

31

31

30

31

32

32

商標

© 2014-2015 Dell Inc. All rights reserved. Dell Inc.

Dell™

DELL

Dell Precision™

_{Enterprise Linux}

_{and XenMotion}
