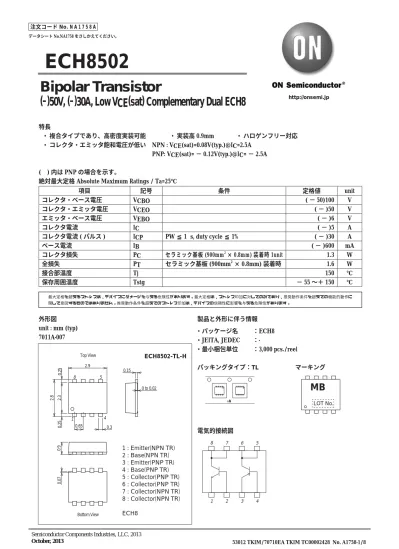

Bipolar Transistor

(1)

Bipolar Transistor

(–)50V, (–)30A, Low VCE(sat) Complementary Dual ECH8

ECH8502

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

特長

・複合タイプであり、高密度実装可能 ・実装高 0.9mm ・ハロゲンフリー対応 ・コレクタ・エミッタ飽和電圧が低い NPN : VCE(sat)=0.08V(typ.)@IC=2.5A

PNP: VCE(sat)= − 0.12V(typ.)@IC= − 2.5A

( ) 内は PNP の場合を示す。

絶対最大定格 Absolute Maximum Ratings / Ta=25℃

項目記号条件 定格値 unit

コレクタ・ベース電圧 VCBO ( − 50)100 V

コレクタ・エミッタ電圧 VCEO ( − )50 V

エミッタ・ベース電圧 VEBO ( − )6 V

コレクタ電流 IC ( − )5 A

コレクタ電流 ( パルス ) ICP PW ≦ 1μs, duty cycle ≦ 1% ( − )30 A

ベース電流 IB ( − )600 mA

コレクタ損失 PC セラミック基板 (900mm² × 0.8mm) 装着時 1unit 1.3 W

全損失 PT セラミック基板 (900mm² × 0.8mm) 装着時 1.6 W

接合部温度 Tj 150 ℃

保存周囲温度 Tstg − 55 〜＋ 150 ℃

外形図 unit : mm (typ) 7011A-007

製品と外形に伴う情報

・パッケージ名 ：ECH8

・JEITA, JEDEC ：-

・最小梱包単位 ：3,000 pcs./reel

パッキングタイプ：TL マーキング

電気的接続図

8 7 6 5

1 2 3 4

MB

LOT No.

1 : Emitter(NPN TR) 2 : Base(NPN TR) 3 : Emitter(PNP TR) 4 : Base(PNP TR) 5 : Collector(PNP TR) 6 : Collector(PNP TR) 7 : Collector(NPN TR) 8 : Collector(NPN TR) ECH8

1 4

8 5

0.15

0 to 0.02

0.250.25

2.8 2.3

0.65 2.9

0.3

0.90.07

Top View

Bottom View

TL

ECH8502-TL-H

http://onsemi.jp

Semiconductor Components Industries, LLC, 2013 October, 2013

(2)

電気的特性 Electrical Characteristics / Ta=25℃

項目記号条件 定格値

min typ max unit

コレクタしゃ断電流 ICBO VCB=( − )50V, IE=0A ( − )0.1

μA

エミッタしゃ断電流 IEBO VEB=( − )4V, IC=0A ( − )0.1

μA

直流電流増幅率 hFE VCE=( − )2V, IC=( − )500mA 200 560

利得帯域幅積 fT VCE=( − )10V, IC=( − )500mA (260)290 MHz

出力容量 Cob VCB= ( − )10V, f=1MHz (45)25 pF

コレクタ・エミッタ飽和電圧 VCE(sat) IC=( − )2.5A, IB=( − )125mA ( − 120) 80

( − 200) 120 mV ベース・エミッタ飽和電圧 VBE(sat) IC=( − )2.5A, IB=( − )125mA ( − )0.85 ( − )1.2 V

コレクタ・ベース降伏電圧 V(BR)CBO IC=( − )10

μ

A, IE=0A (−50)100 V

コレクタ・エミッタ降伏電圧 V(BR)CEO IC=( − )1mA, RBE= ∞ ( − )50 V

エミッタ・ベース降伏電圧 V(BR)EBO IE=( − )10

μ

A, IC=0A ( − )6 V

ターンオン時間 ton

指定回路において

(30)30 ns

蓄積時間 tstg (180)280 ns

下降時間 tf (20)25 ns

注 ) 各規格は個々のトランジスタに対しての特性を表している。

スイッチングタイム測定回路図

Ordering Information

Device パッケージ名 最小梱包単位 memo

ECH8502-TL-H ECH8 3,000pcs./reel Pb Free and Halogen Free

VR RB

VCC=25V VBE= --5V

+ +

50Ω INPUT

Vout

RL

100μF 470μF

PW=20μs IB1

D.C.≦1% IB2

IC=20IB1= --20IB2=2.5A (PNPの場合極性逆)

(3)

0 0 --1.0 --0.5

IC -- VCE

コレクタ電流, I C

--

A

IT15638 --3.0

--2.0 --4.0 --5.0

--2.5

--1.5 --3.5 --4.5

--0.1 --0.2 --0.3 --0.4 --0.5

IB=0mA

--2mA --4mA --6mA --8mA --10mA --40mA

--50mA --100mA

--70mA

--30mA --20mA

[PNP] IC -- VCE

IT15639

[NPN]

コレクタ・エミッタ電圧, VCE -- V

0 0 1.0 0.5

コレクタ電流, I C

--

A

3.0

2.0 4.0 5.0

2.5

1.5 3.5 4.5

0.1 0.2 0.3 0.4 0.5

IB=0mA

2mA 4mA 6mA 8mA 10mA 40mA

100mA 70mA

30mA 20mA 50mA

コレクタ・エミッタ電圧, VCE -- V

0.01 2 3 5 7 0.1 2 3 5 7 1.0 2 3 5 7 10

0.01 2 3 5 7 0.1 2 3 5 71.0 2 3 5 7 10

100 2 3 5 1000 7

7 100 2 3 5 1000 7

7

[PNP]

コレクタ電流, IC -- A

hFE -- IC

直流電流増幅率, h FE

IT15641

Ta=75°C

--25°C 25°C

Ta=75°C

--25°C 25°C

VCE=0.5V [NPN]

コレクタ電流, IC -- A

hFE -- IC

直流電流増幅率, h FE

IT15642

VCE=2V [NPN]

[PNP]

0 2 5

4

3

1

0 0.2 0.4 0.6 0.8 1.0 1.2

ベース・エミッタ電圧, VBE -- V

IC -- VBE

コレクタ電流, I C -- A

IT15640 Ta=7

5°^C --25

°C 25°C

VCE=2V [NPN]

IC -- VBE

ベース・エミッタ電圧, VBE -- V

コレクタ電流, I C -- A

Ta=75°C

--25°C

hFE -- IC

コレクタ電流, IC -- A

直流電流増幅率, h FE

VCE= --2V

IT15450 100

10 1000

7 7

2 5 3

--0.01 2 3 5 7--0.1 2 3 5 7--1.0 2 3 5 7

25°C

VCE= --2V

Ta=

75°^C 25°C

--25°C

--5

--3 --4

--1 --2

0

0 --0.2 --0.4 --0.6 --0.8 --1.0 --1.2

IT15449

[PNP]

Ta=75°C

--25°C

hFE -- IC

コレクタ電流, IC -- A

直流電流増幅率, h FE

VCE= --0.5V

IT15681 100

10 1000

7 7

2 5 3

--0.01 2 3 5 7--0.1 2 3 5 7--1.0 2 3 5 7--10

25°C

(4)

0.01

コレクタ電流, IC -- A

2 3 5 7 0.1 2 3 5 71.0 2 3 5 7 10

100 2 3

2 3 5 7

3 5 7 10

Ta=75

°C --25°C 25°C

[PNP] VCE(sat) -- IC

コレクタ・エミッタ飽和電圧, V CE (sat) - - mV

IT15643

IC / IB=20 [NPN]

--0.1

2 3 5 7 2 3 5 7--1.0 2 3 5 7

--0.01 5 3 2

--100 7

7 5 3 2

--10

Ta=75

°C 25^°C

--25°C

VCE(sat) -- IC

コレクタ電流, IC -- A

コレクタ・エミッタ飽和電圧, V CE (sat) - - mV

IT15453

IC / IB=20

[PNP]

VCE(sat) -- IC

コレクタ・エミッタ飽和電圧, V CE (sat) -- mV

IT15644

IC / IB=50 [NPN]

[PNP] Cob -- VCB

出力容量, Cob -- pF

コレクタ・ベース電圧, VCB -- V

^IT15646

2 100

10 7

7 3 5

1.0 2 3 5 7 10 2 3 5 7 100

f=1MHz [NPN]

VBE(sat) -- IC

ベース・エミッタ飽和電圧, V BE (sat) -- V

IT15645 1.0

3 2 3

2

5 7

IC / IB=20

75°C Ta= --25°C

25°C

[NPN]

0.01

コレクタ電流, IC -- A

2 3 5 7 0.1 2 3 5 71.0 2 3 5 7 10

0.01

コレクタ電流, IC -- A

2 3 5 7 0.1 2 3 5 71.0 2 3 5 7 10

100 2 3

2 3 5 7

7 10

Ta=75°C --25^°C 25°C

VCE(sat) -- IC

コレクタ電流, IC -- A

コレクタ・エミッタ飽和電圧, V CE (sat) - - mV

--0.1

2 3 5 7 2 3 5 7--1.0 2 3 5 7

--0.01 7 5 3 2

--100 --1000

7

7 5 3 2 --10

Ta=75

°C 25^°C

--25°C

IT15454

IC / IB=50

コレクタ・ベース電圧, VCB -- V

Cob -- VCB

出力容量, Cob - - pF

¹⁰⁰

10 3 2

5 7

3 2

2 3 5 7

--1.0 --10 2 3 5 7

IT15452

f=1MHz

VBE(sat) -- IC

ベース・エミッタ飽和電圧, V BE (sat) - - V

コレクタ電流, IC -- A

--1.0 3

--0.1

Ta= --25°C 75°C

3 2

7 5

2

2 3 5 7 2 3 5 7--1.0 2 3 5 7

--0.01

IC / IB=20

IT15455

25°C

(5)

0.01

コレクタ電流, IC -- A

2 3 5 7 0.1 2 3 5 71.0 2 3 5 7 10

100 5 7

2 3

5 7

2 3

[PNP]

IT15647

fT -- IC

利得帯域幅積, f T -- MHz

VCE=10V [NPN]

コレクタ電流, IC -- A

f T -- IC

利得帯域幅積, f T

--

MHz

7 5

2 3 5 7 2 3 5 7

--0.01 --0.1 --1.0 2 3 5 7

100 3 2

5 7

3 2

VCE= --10V

IT15451

[PNP/NPN]

A S O

コレクタ・エミッタ電圧, VCE -- V

コレクタ電流, I C - - A

2 3 5 7 2 3 5 7 2 3 5 7 2 3 5 7

0.1 1.0 10

0.01

2 3 5 7 2 3 5 7

2 3 5 7 2 3 57

0.01 0.1 1.0 10

IT15648

500 μs 1ms 10ms 100ms

Ta=25°C 1パルス

PNPの場合、負号省略

DC

operation

ICP=30A

IC=5A

≦1μs

100 μs

コレクタ損失, P C -- W

周囲温度, Ta --

°C

0 1.8 1.6

1.0 1.2 1.4 1.3

0.8 0.6 0.4 0.2

20

0 40 60 80 100 120 140 160

PC -- Ta

IT15457

セラミック基板(900mm

²

×0.8mm)装着時

全損失 1unit

(6)

エンボステーピングの情報 ECH8502-TL-H

(7)

Outline Drawing Land Pattern Example

ECH8502-TL-H

Mass (g) Unit

* For reference0.02 mm

Unit: mm

0.4

0.6

2.8

0.65

(8)
