凝縮器膨張弁蒸発器圧縮機過冷却度蒸気冷媒から取りさられた熱量（kJ/kg）高温高圧液圧力を低下させる低温低圧液（少し蒸気含）熱冷凍能力Q（kW）冷媒循環量G（kg/h）過熱蒸気冷風圧力を上昇させる冷媒を循環させる

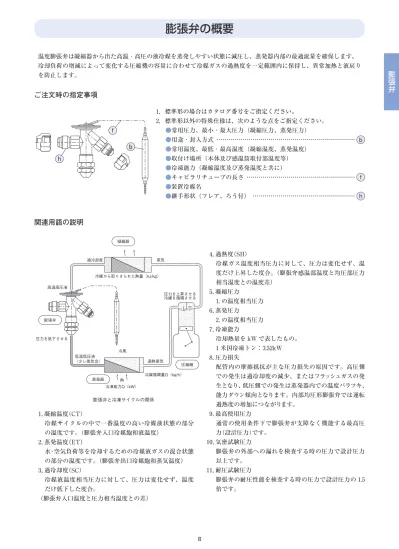

膨張弁の概要

温度膨張弁は凝縮器から出た高温・高圧の液冷媒を蒸発しやすい状態に減圧し、蒸発器内部の最適流量を確保します。冷却負荷の増減によって変化する圧縮機の容量に合わせて冷媒ガスの過熱度を一定範囲内に保持し、異常加熱と液戻りを防止します。

ご注文時の指定事項

膨張弁

(2)

R22冷媒飽和蒸気 M.O.P. G及びL封入特性 S封入特性絶対圧力（ M P a（ ab s）） 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0 10 20 絶対圧力（ M P a（ ab s）） 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 7゜ 5゜ 3゜ 0゜ 5゜ 4゜ 0 10 20 C封入特性絶対圧力（ M P a（ ab s）） 0.6 0.5 0.4 0.3 0.2 0.1 −20 −10 0 TS TB ガス封入式の場合のM.O.P. R22冷媒飽和蒸気感温筒内圧力弁閉方向の圧力スーパヒート感温筒内圧力弁閉方向の圧力 R22冷媒飽和蒸気感温筒内圧力スーパヒートスーパヒート 2.5゜スーパヒートスーパヒート弁閉方向の圧力温度（℃）温度（℃）温度（℃） P1 P2 P3 P1 P2 P3 P3 P1 P1 P2 P2 P3

感温筒封入方式

封入方式は装置冷媒の種類、使用蒸発温度、デフロストによる熱影響、取付部の周囲温度等により最適な選択が必要です。装置の使用冷媒と同種類の冷媒を封入したもので、一定の温度の上昇で封入液が過熱ガスになるポイントがあります。

このポイントを Maximum Operating Pressure（M.O.P.）と呼んでいます。・主に冷房装置用　M.O.P. の規制の結果、始動時の液戻り防止、圧縮機モータの過負荷防止が可能。

ガス封入式（G）

ガス封入式と同等の圧力特性で、常に封入液が感温筒に存在するようにしたものです。・主に冷房装置用　※ 感温筒温度と本体周囲温度の高低に関係なく正しく制御できる。但し、耐熱温度に注意が必要。

液封入式（L）

異種ガスを混合して封入したもので、（G）、（L）封入に比べて運転過熱度を小さくでき、M.O.P. を規制することもできます。・適用蒸発温度範囲と M.O.P. の違いによって記号を変えています。・主に冷房装置（施設園芸）、ヒートポンプ装置、低温装置用

特殊封入式（S）

（SA）

（SL）

吸着材と特殊ガスを封入したものです。高温脱着、低温吸着による圧力変化を利用、低温で運転過熱度を小さくすることができます。また感温筒温度と本体周囲温度の高低に関係なく正しく制御できます。M.O.P. 規制は有りませんが、過負荷防止効果が期待できます。・適用蒸発温度範囲の違いによって記号を変えています。・主に低温装置、極低温装置用

特殊封入式（C）

（CL）

（CY）

封入方式対象装置 G L S （SA）（SL） C （CL）（CY） TSと TBの関係 TS＞TB TSTB TS≧TB TS≧TB TS≧TB TSTB TSTB TSTB M.O.P. 規制（過負荷防止）運転 ○ ○ ○ ○ △ △ △ 冷房装置への適用 ○ ○ ※ 2 ○ 低温装置への適用 ※ 1 ○ ※ 2 ○ ○ ○ ○ 極低温装置への適用 ※ 1 ※ 2 ○ ○ ○ ヒートポンプ装置への適用 ※ 2 ○ △ ※１はＡＥＸ形のみ使用可能です。 ※２はM.O.P.の設定によって使用可否が異なります。 TSとはエレメント部温度 TBとは感温筒温度（制御温度）（　）付の封入方式については、特殊な封入方式になります。

膨張弁

(3)

P1 0.588MPa abs P3 0.088MPa 0.588MPa abs A 0.588MPa abs 5℃ B 0.5MPa abs P2 0.5MPa abs 5℃ P1 0.676MPa abs P3 0.088MPa 0.676MPa abs A 0.588MPa abs 5℃ B 0.5MPa abs P2 0.588MPa abs 10℃ 温度膨張弁 A B C' P1 C P2 P2 蒸発器過熱度変化静止過熱度飽和蒸気飽和液作動過熱度感温筒過熱蒸気

均圧方式

蒸発器の圧力損失と圧力変動幅の大きい装置には外部均圧式、圧力損失の小さい装置には内部均圧式を選択します。例えば低圧側に 0.088MPa の圧力損失が有る場合、内部均圧式の膨張弁では運転過熱度が約 5℃増加します。感温筒内部の圧力（P1）　＝ 0.5 ＋ 0.088 　＝ 0.588MPa abs の飽和温度運転過熱度は　5℃− 0℃＝ 5℃となります。感温筒内部の圧力（P1）　＝ 0.588 ＋ 0.088 　＝ 0.676MPa abs の飽和温度運転過熱度は　10℃− 0℃＝ 10℃となります。圧力損失相当分が運転過熱度の増加現象となり、吸入配管の圧力低下や冷凍能力の減少につながるため、過大な運転過熱度の増加は注意が必要です。 1℃温度差に相当する圧力差程度が均圧方式の選択の目安といわれています。右記表内の値以上の圧力差が有る場合は外部均圧方式が効果的です。冷媒　R22 Ａ点　0.588MPa abs（5℃）Ｂ点　0.5MPa abs（0℃）ばね圧力 P3　0.088MPa に設定 外部均圧方式の場合 内部均圧方式の場合

低圧配管の圧力損失

過熱度の作動原理 静止過熱度調整 過熱度の調整とは静止過熱度の調整をいいます。特別な理由がない限り、装置の安全を計るために、静止過熱度を設けるようにしてください。静止過熱度（SSH）：弁が閉止から開き始めるまでの過熱度過熱度変化（SHC）：弁が開き始めから必要流量開度までの過熱度作動過熱度（OSH）：静止過熱度＋過熱度変化

過熱度

冷媒の飽和蒸気温度に対して、圧力が変化せず温度だけが上昇した度合いです。膨張弁の過熱度には静止過熱度と過熱度変化があり、この和が作動過熱度で、蒸発器出口部分で発生する過熱度に相当します。 1℃温度相当圧力差（MPa） 冷　媒蒸発温度（℃） 10 5 0 − 5 − 10 − 20 − 30 − 40 − 50 − 60 R22 0.024 0.02 0.018 0.016 0.014 0.011 0.008 0.006 0.004 0.003 R134a 0.014 0.012 0.011 0.009 0.008 0.006 0.004 0.003 − − R404A 0.025 0.022 0.019 0.017 0.015 0.012 0.008 0.006 0.004 0.003 R407C 0.021 0.018 0.016 0.014 0.012 0.009 0.006 0.004 0.003 0.002 R410A 0.033 0.029 0.026 0.023 0.020 0.015 0.011 0.008 0.006 0.004 静止過熱度調整範囲（℃）スピンドル 1 回転あたりの変化量_（MPa） QCX RCX 1 〜 5 約 0.045 SCX 1 〜 7（R134a、R404A） 1 〜 5（R407C、R410A） VPX WPX 1 〜 7 約 0.025 WHX 1 〜 7 約 0.035 AEX 0 〜 20 約 0.05 ATX S：0 〜 8 約 0.007 C：0 〜 10 CY：0 〜 13 他：3 〜 13 ATX（R410A） C：1 〜 7 CL：1 〜 7

膨張弁

(4)

2.0 1.8 1.6 1.4 1.2 1.0 30 40 50 60 能力補正係数 R22 凝縮温度（℃） 2.0 1.8 1.6 1.4 1.2 1.0 ₃₀ ₄₀ ₅₀ ₆₀ 能力補正係数 R134a 凝縮温度（℃） 3.0 2.8 2.6 2.4 2.2 2.0 1.8 1.6 1.4 1.2 1.0 30 40 50 60 能力補正係数 R404A 凝縮温度（℃） 3.0 2.8 2.6 2.4 2.2 2.0 1.8 1.6 1.4 1.2 1.0 ₃₀ ₄₀ ₅₀ ₆₀ 能力補正係数 R407C 凝縮温度（℃）凝縮温度（℃） △T60℃ △T50℃ △T40℃ △T30℃ △T20℃ △T10℃ △T60 ℃ △T50℃ △T40℃ △T30℃ △T20℃ △T10℃ △T40℃ △T30℃ △T20℃ △T10℃ △T40℃ △T30℃ △T20℃ △T10℃ △T50℃ △T60℃ R410A 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 30 40 50 60 能力補正係数 △Ｔ50℃ △Ｔ10℃ △Ｔ20℃ △Ｔ30℃ △Ｔ40℃ △Ｔ60℃

能力に影響する補正要素

低圧側配管の圧力損失補正係数 分配器や蒸発器内部の圧力損失は温度の不均衡や能力低下の原因となり、また内部均圧式膨張弁では静止過熱度の増加につながります。分配器及び蒸発器中にて圧力損失が変化した場合の補正係数です。 過冷却度による補正係数 通常二段圧縮装置の低段側高圧液冷媒や、ヒートエクスチェンジ付属装置等で考えられる過冷却の度合いによる能力変化を表したものです。大きな過冷却度のある装置については、能力表内の値に下表の係数を乗じた値が膨張弁の能力となります。 高圧側液管の圧力損失 高圧側の圧力損失は冷凍能力の低下となります。凝縮器から膨張弁までに発生する圧力損失はフラッシュガスの発生につながり、膨張弁の能力低下となりますので通常 1 ～ 3℃程度の過冷却を考慮する必要があります。 1.0 0.9 0.8 0.7 0 0.05 0.1 0.15 0.2 0.25 低圧側圧力損失（MPa）蒸発温度能力補正係数 −30℃ −20℃ −10℃ − 5℃ − 0℃ ＋ 5℃ ＋10℃ R134a 蒸発温度 R404A 低圧側圧力損失（MPa） 1.0 0.9 0.8 0.7 0 0.05 0.1 0.15 0.2 0.25 能力補正係数 1.0 0.9 0.8 0.7 0 0.05 0.1 0.15 0.2 0.25 低圧側圧力損失（MPa）蒸発温度能力補正係数蒸発温度蒸発温度 −60℃ −50℃ −40℃ −30℃ −20℃ −10℃ − 5℃ − 0℃ ＋ 5℃ ＋10℃ −60℃ −50℃ −40℃ −30℃ −20℃ −10℃ − 5℃ − 0℃ ＋ 5℃ ＋10℃ R22 −60℃ −50℃ −40℃ −30℃ −20℃ −10℃ − 5℃ − 0℃ ＋ 5℃ ＋10℃ 1.0 0.9 0.8 0.7 0 0.05 0.1 0.15 0.2 0.25 低圧側圧力損失（MPa）能力補正係数 R410A 1.0 0.9 0.8 0.7 0 0.05 0.1 0.15 0.2 0.25 低圧側圧力損失（MPa）能力補正係数 R407C −60℃ −50℃ −40℃ −30℃ −20℃ −10℃ − 5℃ − 0℃ ＋ 5℃ ＋10℃

膨張弁

(5)

（アキュムレータ） S P PA P PB TA P T PC TC TB （蒸発器）

選定例

装　置条　件二段圧縮一段膨張サイクル単段圧縮サイクル低温冷凍倉庫低温冷蔵庫冷　蔵　庫

冷　媒　名 R404A R404A R404A

温度条件 _{弁入口温度　T}A − 10℃ 28℃ 38℃

蒸発温度　TB − 50℃ − 30℃ − 10℃

過冷却度　PA相当 T − TA 50℃ 10℃ 0℃

過熱度　　TC− PC 相当 T 13℃ 8℃ 7℃

圧力条件 _{凝縮圧力　P}A 1.83MPa abs（40℃相当） 1.74MPa abs（38℃相当） 1.74MPa abs（38℃相当）

蒸発圧力 0.084MPa abs（− 50℃相当） 0.201MPa abs（− 30℃相当） 0.438MPa abs（− 10℃相当）

低温側圧損　PB− PC 0.001MPa 0.049MPa 0.008MPa

能　　　力 11.6kW 4.6kW 2.81kW 検討機種項　目 ATX 形での選定例（1） 例（2） VPX/WPX 形での選定 例（3） VPX/WPX 形での選定 低圧側配管の

圧力損失補正係数値 0.001MPa のためほとんど無視し1.0 と見ます。 0.049MPa 蒸発温度− 40℃ では0.98 と見ます。 0.008MPa 蒸発温度− 10℃ では0.997 であり、1 と見ます。

過冷却度による補正係数値 ⊿ T 50℃_{凝縮温度 40℃では 2.01} ⊿ T 10℃_{凝縮温度 38℃では 1.22} 0 のため 1 感温筒封入方式の決定 蒸発温度− 25 〜− 60℃に該当_{USL に決定} 蒸発温度 0 〜− 40℃に該当_{UC に決定} 蒸発温度 0 〜− 40℃に該当_{UC に決定} 均圧方式の決定 TX 形は外均式標準のため外均に決定 圧力損失 0.049MPa は 1℃相当温度 以上のため WPX に決定 圧力損失 0.008MPa は 1℃相当温度 以下のため VPX に決定 表中の選択能力静止過熱度の調整 表中能力　10℃　SHC から 目標過熱度 13℃− 10.2℃＝ 2.8℃の静止 過熱度となり、調整範囲内にあります。 表中能力 4 〜 5℃過熱度変化から 目標過熱度 8℃− 4.9℃＝ 3.1℃の静止 過熱度となり、調整範囲内にあります。 表中能力 4 〜 5℃過熱度変化から 目標過熱度 7℃− 4.7℃＝ 2.3℃の静止 過熱度となり、調整範囲内にあります。

カタログ番号の決定 ATX–34045B（D）USL_{MOP-20℃付を選択します。} WPX–3415B（D）UC を選定します。 VPX–3408B（D）UC を選定します。 11.6kW 2.01 ≒ 5.77kW 5.77kW×10 5.68kW ≒ 10.2℃ 3.85kW×5 として 3.9kW ≒ 4.9℃ 2.81kW×5 2.99kW ≒ 4.7℃ 4.6kW 0.98×1.22 ≒ 3.85kW （1） R404A 能力表で CT　38℃ ET　− 50℃ より　能力　5.68kW カタログ番号　34045 選定 （2） R404A 能力表で CT　38℃ ET　− 30℃ より　能力　3.9kW カタログ番号　3415 選定 （3） R404A 能力表で CT　38℃ ET　− 10℃ より　能力　2.99kW カタログ番号　3408 選定 PB＋ PC 2 （1）R404A〈SL 封入　−25〜−60℃〉 （2）R404A〈0〜−40℃〉 （3）R404A〈0〜−40℃〉 カタログ番号蒸発温度（℃）冷凍能力（kW） R404A 形　式番　号 ₃₀ 凝縮温度（℃）₃₈ ₄₀

ATX– 34045BUSL_34045DUSL

− 25 11.2 10.6 10.3 − 30 9.88 9.23 8.98 − 40 8.02 7.40 7.17 − 50 6.22 5.68 5.49 − 60 4.53 4.10 3.95 カタログ番号蒸発温度（℃）冷凍能力（kW） R404A 形　式番　号 ₃₀ 凝縮温度（℃）₃₈ ₄₀ VPX− 3408BUC_3408DUC 0 3.16 3.15 3.12 − 5 3.26 3.20 3.16 − 10 3.11 2.99 2.94 − 20 2.70 2.55 2.49 − 30 2.21 2.08 2.02 カタログ番号蒸発温度（℃）冷凍能力（kW） R404A 形　式番　号 ₃₀ 凝縮温度（℃）₃₈ ₄₀ WPX− 3415BUC_3415DUC 0 5.92 5.92 5.86 − 5 6.11 6.01 5.93 − 10 5.85 5.62 5.52 − 20 5.07 4.47 4.69 − 30 4.15 3.90 3.79 − 40 3.42 3.16 3.06 ・単段圧縮サイクルでも過冷却（エコノマイザー）装置があり、過冷却が付く場合は過冷却補正後の能力で選定が必要です。・異なる条件の装置選定については、弊社へお問い合わせください。 過熱度変化 4 〜 5℃ 過熱度変化 4 〜 5℃
