1. 本書の目的

CIEMAC™-DS/nv

は工業制御処理・運用に幅広く利用できる東芝の

DCS

システムです。

本書では

CIEMAC-DS/nv

の特長と概要について、わかりやすく説明しています。

・概要とメリット

・システム構成と拡張性

・主要コンポーネント

・標準パッケージ／オプションパッケージ

・各パッケージの主要な機能

・ドキュメント

2. CIEMAC™-DS/nv のメリット

図

1

に

CIEMAC™-DS/nv

のシステム概要を示します。

図

1 CIEMAC™-DS/nv

のシステム概要

図

2 CIEMAC™-DS/nv

のメリット

CIEMAC™-DS/nv

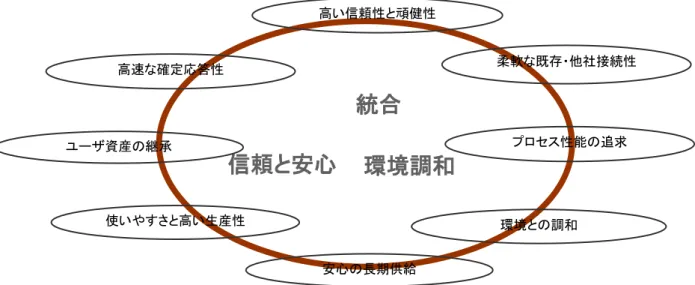

は、図２に示すような特長を持っています。次項からそれぞれの特長についてご紹介します。

信頼と安心 環境調和 統合

高速な確定応答性

使いやすさと高い生産性

柔軟な既存・他社接続性

ユーザ資産の継承 プロセス性能の追求

環境との調和

安心の長期供給 高い信頼性と頑健性

2.1. 高い信頼性と頑健性

CIEMAC™-DS/nv

では基本的なネットワークとして、下記４種の伝送路を使用しています。

・

Ethernet :1Gbps/100Mbps :

電気

/

光

・

TC-net™ 100 :100Mbps :

光

・

TC-net™ I/O Loop :100Mbps :

電気

/

光

・

TC-net™ I/O Bus :10Mbps :

電気

各ネットワークシステムは二重化を基本構成とし、

CIEMAC™-DS/nv

システムの非常に高い信頼性を提供しています。

特に、

TC-net™ I/O

ループは断線や接続不良等の多重故障に対応しており、最大３か所に異常が発生しても運転に

影響しない二重ループトポロジーを持っています。また、一般的なネットワークシステムは、多くのケーブルをスイッチ ングハブに集中させ、接続していますが、

TC-net™ I/O

ループはハブの接続を必要としません。そのため、一点集中す るハブシステムの弱みから解放されるだけでなく、システムコストの削減というメリットも享受できます。

TC-net™ I/O

ループは電気ケーブルだけでなく光ケーブルを利用することもできます。光ケーブルを利用すれば、

I/O

ループの総延長を伸ばすことができると同時に、強い電磁環境化においても頑健なリモート

I/O

サブシステムを構成 する事ができます。

CIEMAC™-DS/nv

のコントロールユニットは基本的に下記の３つのモジュールから構成されます。

・電源モジュール

:PS891

・

CPU

モジュール

:PU821

・

Ethernet

モジュール

:FN812

コントロールユニットは標準として二重化構成をとり、非常に高い信頼性を提供します。特に各モジュールの内部メモリ は主要部に誤り訂正回路（

ECC(Error Checking and Correction)

）を搭載し、頑健性を向上しています。複雑な回路は

ASIC(Application Specific Integrated Circuit)

化し部品点数を削減することで、高い信頼性を実現しています。

CIEMAC™-DS/nv

の

I/O

ユニットは以下の２つから構成されます。

・

nv

シリーズ

I/O

アダプタ

:SA9**

・

nv

シリーズ

I/O

モジュール

I/O

アダプタも二重化を標準としています。また、重要なループ制御には、

LP/AI/AO

モジュールを二重化する事がで きます。

CIEMAC™-DS/nv

のヒューマンインタフェースは基本的に下記の２つの型があります。

・

SVR-DS

・

OIS-DS

SVR-DS

は二重化を標準とし、システムの履歴データの収集や管理をするサーバの役割を担います。

OIS-DS

はマンマ

シンインタフェースとして、コントローラの監視、操作を行います。複数台の設置やそれぞれの

OIS

が監視するコントロ ーラのグループ化によって、フレキシブルで信頼性の高いプロセス監視、操作環境を提供します。

これらソフトウェアは市販の

Windows PC

でも動作しますが、産業インフラ向けの高信頼性を確保するため、当社では 東芝製産業用コンピュータと組み合わせてご提供しています。

2.2. 高速性と確実な応答

制御システムにおいて、最も重要な要素の一つは、決まった周期内でユーザアプリケーションを確実に実行する事、

すなわち高速応答性です。この高速応答性を実現するため、東芝は下記に示すような独自の高速ネットワークシステ ムを開発し、

CIEMAC-DS/nv

に適用しています。

・

TC-net™ 100 :100Mbps

・

TC-net™ I/O Loop :100Mbps

・

TC-net™ I/O Bus :10Mbps

図３に、CIEMAC-DS/nvの主要な時間要素を示します。

図

3

CIEMAC-DS/nvの時間要素

TC-net™

は同スピードの

Ethernet

と比較して、２倍以上の実用的なスループットを実現しており、産業用

Ethernet

とし

て、国際規格の

IEC 61784-2(CPF11)/ IEC 61158(Type11)

に認定されています。

nv

シリーズのコントロールユニットは従来機種であるｖシリーズコントローラの約半分の時間でユーザーアプリケーショ ンを実行する事ができます。高機能を備えた

OIS-DS

や

SVR-DS

との通信は、

1Gbps Ethernet

によって接続されます。

TC-net

の高いスループットによって、ほとんどのアプリケーションはメインスキャン、高速スキャンで実行することができ

ます。

スキャン時間

スキャン時間

スキャン時間 スキャン時間

TC-net™ 100

nv

^シリーズ

制御ユニット

TC-net™ I/O

^ループ

TC-net™ I/O Bus

2.3. 柔軟な接続性

東芝

DCS

の接続性を図

4.

示します。

図

4

東芝

DCS

の接続性

(1)

東芝既設コントローラおよび

I/O

サブシステムとの接続

東芝はこれまでにプロセス制御用コントローラとして次の機種をリリースしてきました。

DPCS, PCS, DPCS

エミュレータ

, PCS

エミュレータ

, PCS-DS, V

シリーズ

, nv

シリーズ（最新）

これら既存のコントローラは

Ethernet

や

GW

経由で接続することができ、最新の

HMI

（

OIS-DS

）によって、一元管理を することができます。また

V

シリーズのコントローラは、

TC-net™ 100

経由で

nv

シリーズと直結して、高速データ交換を することもできます。

また、既設システムで使用されていた、東芝のインテリジェントシリアル

I/O

サブシステムは、シリアル

I/O

インタフェー スモジュール経由で

nv

シリーズのコントロールユニットと接続できます。ワンループコントローラ

LC531/LC532

は、

Ethernet

と接続でき、

PLC

サーバと

OIS-DS

によって管理できます。

PLC

サーバは、東芝の

PLC

だけでなく、他社

PLC

との接続環境も提供します。

（一部機種はすでに販売を終了しています）

(2)

他社機器およびアプリケーションとの接続

nv

シリーズのコントロールユニットは下記手段にて、他社機器と接続します。

・

nv

シリーズの

Ethernet

インタフェース経由で、他社製

Ethernet TCP/IP

機器と接続

・

nv

シリーズの

Ethernet

インタフェース経由で、他社製

MODBUS TCP/IP

機器と接続

・

nv

シリーズの

MODBUS

経由で、他社製

MODBUS

シリアル機器と接続

・

nv

シリーズの

FL-net

インタフェース経由で他社製

FL-net

機器と接続

また、

OPC

サーバは、全てのタグ付けされたプロセスデータとイベントを

OPC

クライアントへ公開します。

OPC

クライア ントからは、

Ethernet

経由で

OPC

サーバにアクセスし、これらのデータ使用する事ができます。

(3)

インテリジェントフィールドデバイスとの接続

nv

シリーズのコントロールユニットは、

nv

シリーズの

PI/O

サブシステム経由で、

HART

デバイスと接続できます。フィー ルドデバイスは

FDT/DTM

の標準パッケージによって管理します。

AEGW

DPCS /E

DPCS

PCS /E

PCS

V ｼﾘｰｽﾞ

ｼﾘｰｽﾞ nv PCS -DS

SVR-DS OIS-DS

ADMAP-5M

Ethernet

TC-net™100

ﾏｲｸﾞﾚｰｼｮﾝ

他社製

他社製

nV-Tool OPC

サーバ

ｲﾝﾃﾘｼﾞｪﾝﾄ

SIO ワンループ

LC531/532 PLCS

2.4. ユーザー資産の継承

廃型となった既存のコントローラ資産は、nvシリーズに継承することができます。

既設システムに

DPCS

もしくは

PCS

をお持ちであれば、端子台以下はそのまま流用しつつ、

nv

シリーズの新

I/O

ユニ ットへ接続できます。

DPCS

や

PCS

のアプリケーションは、

nV-Tool

が変換をサポートします。

また、もし

MCS

もしくは

PCS-DS

をお持ちであれば、既存のインテリジェントシリアル

I/O

サブシステムを、シリアル

I/O

インタフェースモジュール経由で、そのまま

nv

シリーズの新コントロールユニットに接続できます。

さらに、Ｖシリーズのコントロールユニットをお持ちであれば、ほとんどのユーザープログラムは、

nV-Tool

を使う事で、

nv

シリーズのコントローラユニットへ応用することができます。

CIEMAC-DS/nv

は、既存ユーザの多くの資産を流用し、ソフトウェア資産を継承する事で、簡単かつ経済的に先進的

な

DCS

への移行を実現しています。

2.5. プロセス性能の追及

東芝は

APC (Advanced Process Control)

のコア技術を所有しており、顧客のプロセス操作を改善する優れたソリューシ

ョンを用意しています。実際、東芝は

DCS

初期の時代から

APC

を開発しており、これまでに下記に示す

APC

を市場に 提供してきました。

・

2

自由度

PID

制御

(Two Degree of Freedom PID Control

：

Hyper PID)

・モデル駆動

PID

制御

(Model Driven PID Control

：

MD-PID)

・アドバンストフィードフォワード制御

(Advanced Feed Forward Control)

・アドバンスト燃焼制御

(Advanced Combustion Control)

・アドバンスト排煙

O2/CO

トリム制御

(Advanced Flue Gas O2/CO Trim Control)

CIEMAC™-DS/nv

では、例えばボイラーや工業炉の制御性能を最適化することによって、エネルギーや運用コストの削

減を支援します。

PU821

もしくは

LC531

に、次に示すパッケージソフトウェアを適用する事で、それぞれのプロセス制 御性能を最適化するためのプロセスエンジニアリングが可能になります。

・新計装ファンクションブロックライブラリ

頻繁に使用されるフィードバック制御とシーケンス制御用のファンクションブロックを提供

・プロセス制御最適化ツール

nv-ADCOP

APC

ファンクションブロックライブラリだけではなく、最適化機能を提供 制御ループの処理パラメータを導き出すシステム同定機能

同定したプロセスの最適制御パラメータを決定する制御最適化機能 導き出されたパラメータによる制御性の向上を確認する性能評価機能

2.6. 使いやすさと高い生産性

(1)

特定のタグ計器と変数の作成

CIEMAC-DS/nv

のタグ計器は、

nV-Tool4

の新計装タグエディタを使ってデータベースを構築します。マイクロソフト

Excel

のような市販のスプレッドシートとの

I/F

も備えており、エンジニアリング業務の生産性向上に貢献します。

タグ名称とネットワーク変数はシステム全体で共有されます。コントローラ変数と

I/O

変数はコントローラ内で有効です。

各ローカル変数はプログラム

/

ファンクション

/

ファンクションブロックスコープ内でのみ使われます。

一旦

nv-Tool4

で名前を定義すれば、ファンクションやファンクションブロック、ユーザプログラム上で、前述の範囲内に

て自在に参照することができます。

(2)

制御アプリケーションの作成

プログラムは

nV-Tool4

のフルグラフィックエディタで作成します。プログラミング方法はプログラミング構成と言語を定

義する

IEC 61131-3

に準拠しています。

新計装ファンクションブロックライブラリや

nv-ADCOP

ライブラリは使用頻度の高い処理制御アプリケーションのための ファンクションブロックのプログラミング時間を減らすのに役立ちます。

ワークシートエディタは

PC

上で制御アプリケーションを記述するスタンドアローンのフルグラフィックエディタです。記 述した各プログラム図は

nv-Tool4

にインポート／エクスポートが可能です。

従来型の

DCS

プログラミング記述はエンジニアにとってなじみ深いかもしれません。例えば、制御ループ図

(CLD)

や内 部ブロック図

(IBD)

は、

IEC61131-3

以上に歓迎されているかもしれません。

nv-Tool4

のカスタムシンボルエディタは、ユ ーザ自身がロジックシンボルを開発したり、

CLD

や

IBD

を記述する環境を提供します。また、デシジョンテーブルエデ ィタは従来型のシーケンスステップを作成することを可能としています。

(3)

グラフィック画面の作成

OIS-DS

グラフィックエディタでは、プロセス管理のグラフィック画面を容易に、かつきめ細かく作成することができます。

OIS-DS

グラフィックシュミレータは実機のコントローラーが無くても、作成さいたグラフィック画面の動作を確認すること

ができます。

(4)

オンラインメンテナンス

nv

シリーズのコントロールユニットはプロセスタグを完全に管理します。エンジニアは新計装タグエディタを使って、タ グをオンラインを追加、削除することができます。

OIS-DS

と

SVR-DS

は自動的にそのようなタグの変更を認識します。

加えて、

nV-Tool4

を使ってコントローラユニットにオンラインプログラムをロードする事が可能です。

(5)

マルチユーザエンジニアリング

大規模な制御システムでは、プログラムやアプリケーションの作成とデバックは、多くのエンジニアで分担することが通

例です。

nV-Tool4

ではアドインパッケージを使う事によって、素早くプログラムを作成し、構築する事が可能となってい

ます。

nV-Tool4

クライアントサーバ版では同時に複数の技術者でアプリケーションプログラムの作成とデバッグを行うことが

できます。大規模システムの構築を、チームで効率的に行うことが可能です。

nv

シミュレータは一般的な

Windows

パソコンで制御アプリケーションを実行することができます。

コントロールユニットの実機が無くても、アプリケーションの動作テスト、確認をすることができます。

多数のコントロールユニットが必要な大規模システムのアプリケーションも、

nv

シミュレータをインストールした

PC

があ れば簡単にテストすることができます。

2.7. 環境調和

nv

シリーズは、鉛フリーはんだの使用とグリーン調達による部品選択により、地球環境に配慮したコントローラです。

温度、湿度、振動等の厳しい工業環境の使用条件下で最適なものを検証しました。

2.8. 長期供給の保障

ユニファイドコントローラーは

2010

年

10

月の販売開始以降、多くのユーザーにご採用頂いています。

ユニファイドコントローラー

nv

シリーズはそのライフサイクルとして、最低

10

年間の新規販売、以後

4

年間の予備品 供給、さらに

6

年間の修理対応と、計

20

年間のサービス体制で、お客様の安心操業を支えます。

3. CIEMAC™-DS/nv の概要

3.1. 制御ネットワークシステムの概要

CIEMAC-DS/nv

の制御ネットワークサブシステムを図

5

に示します。

図

5 CIEMAC™-DS/nv

の制御ネットワークサブシステム

制御ネットワークサブシステムは、以下の

3

つのネットワークで構成されます。

・

Ethernet :1Gbps/100Mbps

・

TC-net™ 100 :100Mbps

・

ADMAP-5M

（廃型）

:5Mbps

各ネットワークのケーブルとそれらのインタフェースは、二重化と冗長化が可能です。

Ethernet

は産業用途においても一般的なネットワークであり、図５に示されるように、コントローラとゲートウェイ、ヒュー

マンインタフェースをつなぎます。以下のノードでは

1Gbps

伝送の

Ethernet

を使用することができます。

・

Ethernet

モジュール

: nv-series

の

FN8*, EN8*

・

Ethernet NIC (Ethernet Network Interface Card)

TC-net™ 100

は、ネットワーク上でデータの衝突無しで、ミリ秒単位の高スピード応答を実現する国際標準の産業ネッ

トワークです。

V

シリーズや

nv

シリーズのコントローラに用いられています。

.

JAMI1 VMMSX MAMI3

VETHX1

IETH3T IETH2T FETH3T

AEGW NIC

DPCS PCS

DPCS/E PCS/E PCS-DS

FN711 V-ｼﾘｰｽﾞ

FN812

nv-

ｼﾘｰｽﾞ

NIC nVﾂｰﾙ

NIC SVR-DS

NIC OPC ｻｰﾊﾞｰ

TN722 TN822

*NIC: Ethernet Network Interface C

ard Ethernet 100M/1G

TC-net™ 100

ADMAP-5M NIC

OIS-DS

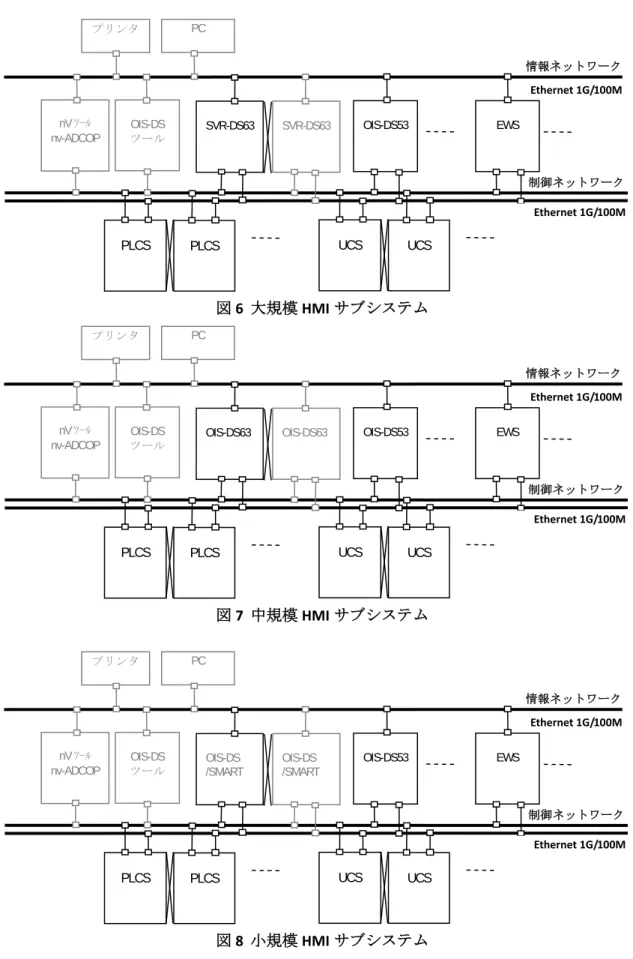

3.2. ヒューマンマシンインタフェースサブシステムの概要

図

6

、

7

、

8

に

3

タイプの

HMI (Human Machine Interface)

を示します。

図

6

大規模

HMI

サブシステム

図

7

中規模

HMI

サブシステム

OIS-DS

/SMART OIS-DS53 EWS

OIS-DS ツール

Ethernet 1G/100M nVﾂｰﾙ

nv-ADCOP

制御ネットワーク 情報ネットワーク プリンタ PC

UCS UCS

OIS-DS /SMART

Ethernet 1G/100M

PLCS PLCS

OIS-DS63 OIS-DS53 EWS

OIS-DS ツール

Ethernet 1G/100M nVﾂｰﾙ

nv-ADCOP

制御ネットワーク 情報ネットワーク プリンタ PC

UCS UCS

OIS-DS63

Ethernet 1G/100M

PLCS PLCS

SVR-DS63 OIS-DS53 EWS

OIS-DS ツール

Ethernet 1G/100M nVﾂｰﾙ

nv-ADCOP

制御ネットワーク 情報ネットワーク プリンタ PC

UCS UCS

SVR-DS63

Ethernet 1G/100M

PLCS PLCS

3.2.1. HMI

サブシステムの拡張性

HMI

サブシステムの各拡張性を以下に示します。

システム規模 大規模

HMI SVR-DS63+OIS-DS53

中規模

HMI OIS-DS63+OIS-DS53

小規模

HMI OIS-DS/SMART+OIS-DS53

サーバの台数

1 (

二重化またはシングル

) 1 (

二重化またはシングル

) 1 (

二重化またはシング

ル

)

クライアントの台数

22 16 8

コントロールユニットの 台数

32

(

二重化またはシングル

) 32

(

二重化またはシングル

32

(

二重化またはシングル

)

プロセスタグ数

20,000 8,000 4,096

履歴タグ数

5,000 2,500 1,250

グラフィックビュー数

4,096 4,096 4,096

表

1 HMI

サブシステムの拡張性

サーバ台数には、

SVR-DS63

や

OIS-DS63

、

OIS-DS/SMART

が含まれます。

SVR-DS63

は

CIEMAC™-DS/nv

の標準サーバです。

OIS-DS63

は

SVR-DS63

と

OIS-DS53

両方の機能を持っています。ただしタグ点数他に制限があります。

OIS-DS/SMART

は

SVR-DS63,

、

OIS-DS53

と

PLCS

の機能を持っています。ただしタグ点数他に制限があります。

上記の各サーバは二重化構成が可能です。

クライアント台数には

OIS-DS63, OIS-DS53

が含まれます。

OIS-DS63

は

SVR-DS63

と

OIS-DS53

両方の機能を持っています。

OIS-DS53

は

CIEMAC™-DS/nv

の標準クライアントです。

クライアントの台数は

OIS-DS63, OIS-DS53

を合計した数により制限されます。

EWSは

CIEMAC™-DS/nv

のユーザーアプリケーションためのオプションクライアントです。

EWS

の台数には以下の制限があります。

項目 最大台数

EWS

数

8

台

表

2 EWS

の台数 コントロールユニットは

UCS

と

PLCS

を含みます。

UCS

は

CIEMAC™-DS/nv

の標準コントローラです。

PLC

サーバ（

PLCS

）は

PLC

とワンループコントローラ

LC5**

に接続するためのオプションコントローラーサーバです。

上記の各コントローラとサーバは二重化が可能です。

PLCS

の台数には以下の制限があります。

項目 最大台数

PLCS

数

8

台

(

二重化またはシングル

)

表

3 PLCS

の台数

3.2.2. OIS-DS

のパッケージ

OIS-DS

は

CIEMAC-DS/nv

サブシステムのクライアントステーションであり、下記のソフトウェアパッケージがラインアップ

されています。

パッケージ タイプ 備考

OIS-DS スタンダード

標準

メニュー ポイント グループ 履歴傾向 システム状態 要約アラーム 履歴 グラフィック 等

16タググループパッケージ オプション

16

タグ計器

/

グループまでサポート リアルタイムトレンドパッケージ オプション リアルタイムトレントのサポート

OIS ナビゲーションパッケージ オプション 多機能ナビゲーターウィンドウのサポート

2CRT OIS パッケージ オプション 各

OIS-DS

の

2CRT

ディスプレイのサポート

リモート OIS パッケージ オプション イントラネット、もしくはインターネット経由のリモート

OIS

のサ

ポート

アナログ記録系サポートパッケージ オプション 記録系のアナログ出力のサポート アドバンストハードコピーパッケージ オプション 印刷のカラー変換のサポート 履歴データ自動保存パッケージ オプション 履歴データの自動保存のサポート

OIS-DS Part11 パッケージ オプション

FDA

の

CFR Part11

の機能のサポート

DPCS パッケージ オプション 既存の

DPCS

のタグ計器のサポート

2PC パッケージ オプション 既存の

PCS

のタグ計器のサポート

リモートパッケージ オプション

OIS

タグ、履歴データ等、様々なモニタリング機能を管理

する

OIS-DS

の設定のサポート

アラーム管理パッケージ ^{オプション} オペレータのアラーム管理のサポート

表

4 OIS-DS

のソフトウェア

3.2.3. SVR-DS

のパッケージ

SVR-DS

は

CIEMAC-DS/nv

システムのサーバーステーションであり、下記のソフトウェアパッケージを持っています。

パッケージ タイプ ^備考

SVR-DS

スタンダード 標準

履歴データのデータベース、遠隔操作、ミラーリング

システムクロックのバックグランド処理、冗長性

, OIS

タグ

(

内部タグ 計器

)

、ガイダンスとイベント

エンジニアリング

SVR

構成

ユーザーアプリケーションのスケジューリングとライブラリー メッセージ印刷と外部アラーム出力の補修

アナログ記録計サポートパッケー ジ

オプション 記録計のアナログ出力のサポート アラーム管理パッケージ ^{オプション} オペレータのアラーム管理のサポート

表

5 SVR-DS

のパッケージ

3.2.4. EWS

のパッケージ

EWS

は

CIEMAC-DS/nv

システムのアプリケーションのためのオプションクライアントであり、下記のソフトウェアパッケー

ジを持っています。

ONS

サポートパッケージ オプション クライアントアプリケーションから全ての処理データにアクセス可能

OPC DA 2.0

サーバパッケージ

オプション

OPC

クライアントアプリケーションに

CIEMAC-DS/nv

のタグデータを 公開

OPC AE 1.1

サーバパッケージ

オプション

OPC

クライアントアプリケーションに

CIEMAC-DS/nv

タグアラームとイ ベントを公開

表

6 EWS

のパッケージ

s

3.2.5. PLCS

のパッケージ

PLC

サーバは

PLC

とワンループコントローラ

LC5**

に接続するためのオプションコントローラサーバであり、下記のソ フトウェアパッケージを持っています。

PLCS

接続機能ソフトウェア ^{オプション}

OIS

タグベースでのデータ管理、および

PLC

と

LC

接続機能全般の 提供

T3H

サポートライブラリ ^{オプション}

PLCS

に

PROSEC T3H

を接続

MELSEC

サポートライブラリ オプション

MELSECNET/H to PLCS

に

MELSECNET/H

を接続

表

7 PLC

サーバのパッケージ

3.2.6. OIS-DS/SMART

のパッケージ

OIS-DS/SMART

パッケージは

DCS

や

PLC

、ワンループコントローラを含む小規模システムを構築する上でコス

トパフォーマンスに優れたソフトウェアパッケージです。

OIS-DS/SMART

には下記の様に

2

つのタイプがあ ります。

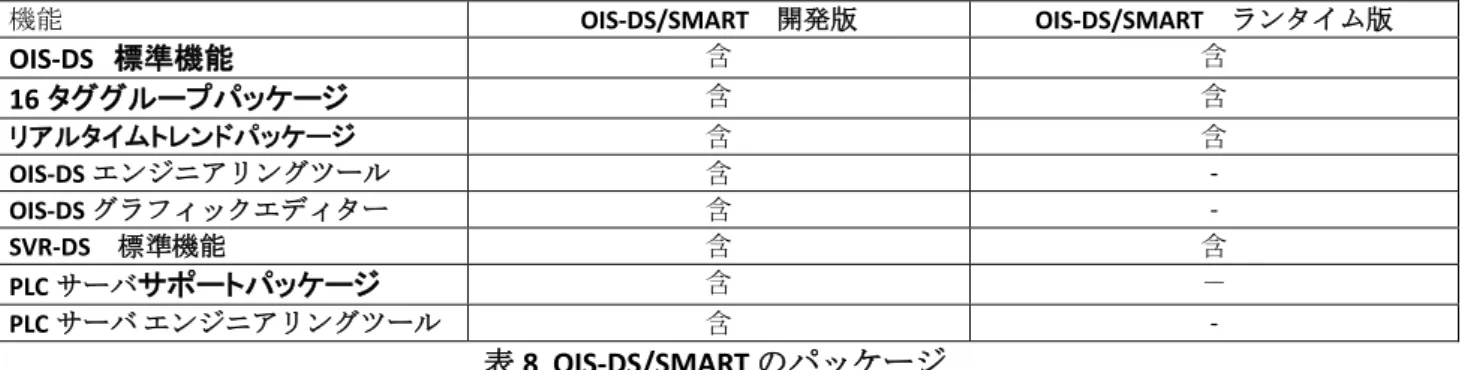

機能 OIS-DS/SMART 開発版 OIS-DS/SMART ランタイム版

OIS-DS

標準機能 ^{含 含}

16

タググループパッケージ ^{含 含}

リアルタイムトレンドパッケージ 含 含

OIS-DSエンジニアリングツール 含

-

OIS-DS グラフィックエディター 含

-

SVR-DS 標準機能 含 含

PLCサーバサポートパッケージ ^{含 －}

PLCサーバエンジニアリングツール 含

-

表

8 OIS-DS/SMART

のパッケージ

3.3. コントロールサブシステムの概要

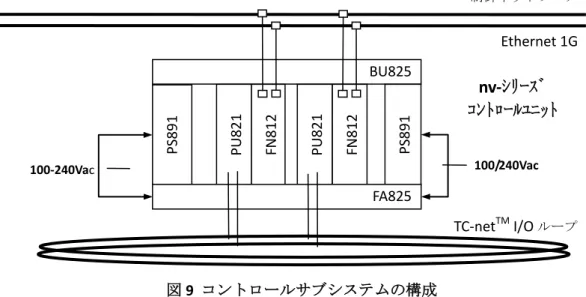

図

9

コントロールサブシステムの構成

CIEMAC-DS/nv

のコントロールサブシステムは図

9

の様に、

BU825

、

FA825

、

PS891

、

FN812

、

PU821

を含みます。

3.3.1.

コントロールサブシステムの拡張性

拡張可能な項目 値

タグ計器数

(

指示計

) 1,024

タグ計器数

(

調節計

) 320

タグ計器数

(

押しボタン

) 1,280

タグ計器数

(

シーケンス操作

) 128

タグ計器数

(

タイマー

/

カウンター

) 128

タグ計器数

(

データブロック

) 128

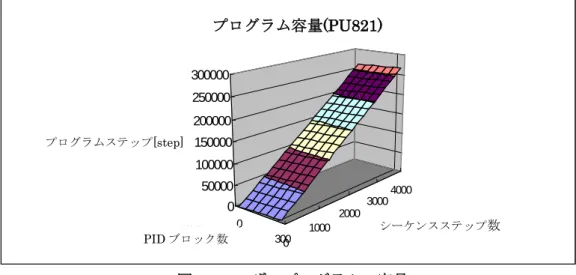

ユーザプログラミング容量

512k step

POU

数

(

メインスキャンプログラム

) 512 POU

数

(

高速スキャンプログラム

) 128 POU

の合計

(

ファンクションとファンクションブロックを含む

) 2,000

表

9

コントロールサブシステムの拡張

3.3.2.

コントロールサブシステムのコンポーネント構成例

コンポーネント タイプ ^備考

BU825

標準 二重化コントロールユニット用

19

インチラック

FA825

標準

BU825

用ファンユニット 電源入力二重化

PS891

標準 電源供給ユニット

100~240V

FN812

標準

Ethernet

ユニット

1000BASE-T

（

2

ポート）

PU821

標準

DCS

用メイン

CPU

ユニット

TC-net I/O

ループ

100Mbps

（二重ループ）

SB812

オプション 既存のインテリジェント

SIO

サブシステムインタフェース

インテリジェント

SIO

バスのための

2

ポート

表

10

コントロールサブシステムのコンポーネント構成例

BU825

PS8 91 PS8 91

PU8 21 FN 812 PU8 21 FN 812

FA825

100/240Vac 100-240Vac

Ethernet 1G

TC-net

^TM

I/O

^ループ

nv- ｼﾘｰｽﾞ ｺﾝﾄﾛｰﾙﾕﾆｯﾄ

制御ネットワーク

3.4. プロセス I/O サブシステムの概要

CIEMAC-DS/nv

のプロセス

I/O

サブシステムを下記に示します。

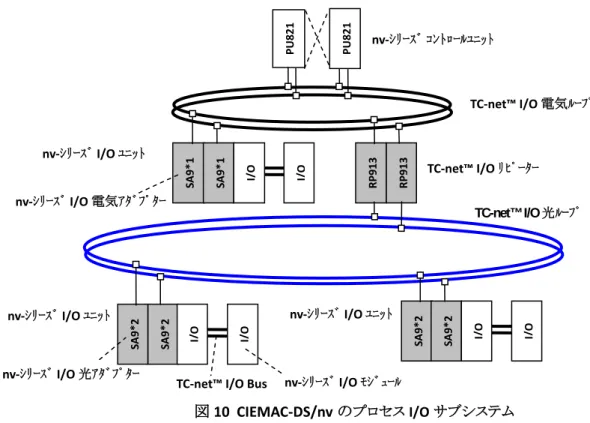

図

10 CIEMAC-DS/nv

のプロセス

I/O

サブシステム

CIEMAC-DS/nv

のプロセス

I/O

サブシステムは

5

つの構成要素から成り立ちます。

・

TC-net™ I/O

ループ ：

PU821

と

I/O

アダプタをつなぐ、電気もしくは光のループ型ネットワーク

・

TC-net™ I/O

アダプタ ：

I/O

モジュール間のバス型ネットワーク

・

TC-net™ I/O

リピータ ：電気ループと光ループをつなぐリピータ

・

nv-series I/O

アダプタ ：

I/O

ループを

I/O

バスに接続するための電気もしくは光アダプタ

・

nv-series I/O

モジュール：

I/O

モジュールもしくはフィールドバスネットワークインタフェースモジュール

TC-net™ I/O

ループでは、プロセス

I/O

サブシステムの

64KW

のメモリを共有しています。

TC-net™ I/O

ループは

0.1

ミリ秒の高速スキャン、

1

ミリ秒の中速スキャン、もしくはそれ以上の速さを実現します。

3.4.1.

^プロセス

I/O

サブシステムの拡張性

項目 最大値

I/O

ループ中の

I/O

アダプタ数

32

電気

I/O

ループ中の

I/O

リピータ数

2

光

I/O

ループ中の

I/O

リピータ数

1

I/O

バス中の

I/O

モジュール数

16

I/O

ループの電気ケーブル一本の長さ

10m

I/O

ループの電気ケーブルの総延長

100m

I/O

ループの光ケーブル一本の長さ

2km

I/O

ループの光ケーブルの総延長

4km

I/O

バス１本の総延長

5m

表

11

プロセス

I/O

サブシステムの拡張性

PU821 PU821

SA9*1 SA9*1 RP913 RP913

I/O I/O

TC-net™ I/O 電気ﾙｰﾌﾟ

TC-net™ I/O 光ﾙｰﾌﾟ

SA9*2 SA9*2 I/O I/O SA9*2 SA9*2 I/O I/O

TC-net™ I/O Bus nv-ｼﾘｰｽﾞ I/O ﾓｼﾞｭｰﾙ

TC-net™ I/O ﾘﾋﾟｰﾀｰ

nv-ｼﾘｰｽﾞ I/O 光ｱﾀﾞﾌﾟﾀｰ nv-ｼﾘｰｽﾞ I/O 電気ｱﾀﾞﾌﾟﾀｰ

nv-ｼﾘｰｽﾞ I/O ﾕﾆｯﾄ

nv-ｼﾘｰｽﾞ I/O ﾕﾆｯﾄ nv-ｼﾘｰｽﾞ I/O ﾕﾆｯﾄ

nv-ｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ

3.4.2.

^プロセス

I/O

サブシステムの利用可能な構成

使用 I/Oユニット I/Oアダプタ I/Oモジュール 端子台 仕様

PI/O ユニッ ト

（DCS）

BU901 SA961

/SA962

DI935 BU905 64 デジタル 入力 24Vdc

DO935 BU905 64 デジタル 出力 24Vdc

AI969 BU903A 16 アナログ 入力 1-5Vdc

RT918 BU902A 8 RTD 入力 (チャンネル分離)

TC919 BU904A 16 THC 入力 + 1CJC

AI9A9B BU903A 16 アナログ 入力4-20mA *二重化不可

AI9H9B BU903A 16 アナログ 入力4-20mA（HART設置） *二重化不可

AO9A9B BU902A 16 アナログ 出力4-20mA *二重化不可

AO9H9B BU902A 16 アナログ 出力 4-20mA （HART設置） *二重化不可

PI948 BU902A 8 パルス 入力

PO919 BU902A 16 パルス 出力

IS911 BU901 SYSMAC/MELSECへのシリアル通信

PI/O ユニット

（一般） ^{BU901 /SA912 SA911}

DI934 BU902A 32 デジタル 入力 24Vdc

DI934S BU902A 32 デジタル 入力 + 2 ストロボ 24Vdc

DI935 BU905 64 デジタル 入力 24Vdc

DI936 BU902A 16 デジタル 入力 24Vdc

DI937 BU902A 16 デジタル 入力 24Vdc

DI944 BU902A 32 デジタル 入力 48Vdc

IN956 BU906A 16 デジタル 入力 100/120Vac, 100/120Vdc

IN966 BU906A 16 デジタル 入力 200/240Vac

DO934 BU902A 32 デジタル 出力 24Vdc

DO935 BU905 64 デジタル 出力 24Vdc

DO936 BU906A 16 デジタル 出力 24Vdc, 2A

AC963 BU906A 16 デジタル 出力 100/240Vac, 2A RO966 BU906A 16 デジタル 出力 24Vdc/240Vac, 2A

AI914 BU903A 4 アナログ 入力 0-5Vdc

AI918 BU903A 8 アナログ 入力 0-5Vdc

AI918D BU902A 8 アナログ 入力 0-20mA（配電器設置）

AI918F BU903A 8 アナログ 入力 0-5Vdc

AI919 BU903A 16 アナログ 入力 0-5Vdc

AI928 BU903A 8 アナログ 入力 0-20mA

AI929D BU902A 16 アナログ 入力 4-20mA（配電器設置）

RT918 BU902A 8 RTD 入力 (チャネル分離可能)

RT918C BU902A 8 RTD 入力 (チャネル分離不可)

TC919 BU902A 16 THC 入力 + 1CJC

AO928 BU902A 8 アナログ 出力 0-20mA

AO928F BU902A 8 アナログ 出力 0-20mA

AO929 BU902A 16 アナログ 出力 0-20mA

PI918 BU902A 8 パルス 入力, 12-24Vdc

PI924 BU902A 4 バイパルス入力, 12-24Vdc

MD911 BU901 モドバスシリアル RS485

FL911 BU901 FL-net 10/100BASE-T EN911 BU901 Ethernet 10/100BASE-T

IS911 BU901 SYSMAC/MELSECへのシリアル通信

PI/O ユニット

（SOE） ^{BU901 SA9A1}

DI936 BU902A 16 デジタル 入力 24Vdc

DI934 BU902A 32 デジタル 入力 24Vdc

DI944 BU902A 32 デジタル 入力 48Vdc

AI919 BU903A 16 アナログ 入力 0-5Vdc

PCS

ﾏｲｸﾞﾚｰｼｮﾝ ^BU927F

SA961 /SA962

DI935 現行 64 デジタル 入力 24Vdc

DO935 現行 64 デジタル 出力 24Vdc

AI969 現行 16 アナログ 入力 1-5Vdc

RT918 現行 8 RTD 入力 (チャンネル分離)

TC919 現行 16 THC 入力 + 1CJC

AI9A9B 現行 16 アナログ 入力4-20mA *二重化可能

AI9H9B 現行 16 アナログ 入力4-20mA（HART設置） *二重化可能

AO9A9B 現行 16 アナログ 出力4-20mA *二重化可能

AO9H9B 現行 16 アナログ 出力 4-20mA （HART設置） *二重化可能

PI948 現行 8 パルス 入力

PO919 現行 16 パルス 出力

DPCS ﾏｲｸﾞﾚｰｼｮﾝ

BU928F SA931 LP918B 現行 12 アナログ 入力 1-5Vdc、8 アナログ 出力4-20mA

8 デジタル 入力 24Vdc、8 デジタル 出力 24Vdc

BU929F SA911

/SA912

DI934I 現行 32 デジタル 入力 24Vdc

DO934 現行 32 デジタル 出力 24Vdc

AI969 現行 16 アナログ 入力 -5～+5Vdc

RT918 現行 8 RTD 入力 (チャネル分離可能)

16 THC 入力 + 1CJC

3.4.3.

^{インテリジェント}

^SI/O

^{サブシステムの接続}

nv

シリーズのコントロールユニットは

SB812

経由で既存のインテリジェント

SI/O

サブシステムと接続する 事ができます。

SB812

は

1

台で２本のインテリジェント

SI/O

サブシステムのシリアルバスと接続できます。

PU821

は

2

つの

SB812

を組み込むことができます。従って、

nv

シリーズのコントロールユニットは下記に示すように、イン

テリジェント

SI/O

の

4

本のシリアルバスを管理する事ができます。

図

11

既存のインテリジェントシリアル

I/O

サブシステムの接続

SB812 SB812

SB812 SB812

BU825

PS891 PS891

PU821 FN812 PU821 FN812

nv- ｼﾘｰｽﾞ ｺﾝﾄﾛｰﾙﾕﾆｯﾄ

FA825

ｼﾘｱﾙﾊﾞｽ1

ｼﾘｱﾙﾊﾞｽ2 ｼﾘｱﾙﾊﾞｽ3 ｼﾘｱﾙﾊﾞｽ4

SBIF1/2 SBIF1/2 SBIF1/2 SBIF1/2 SBIF1/2 SBIF1/2

SIO SIO SIO

3.5.

フィールドネットワークサブシステムの概要

フィールドネットワークは、

Modbus-TCP

、

Modbus-Serial

、

FL-net

、

PLC

および

HART

向けシリアル通信の

5

つのネットワ ークタイプをサポートしています。

ネットワークの構成と拡張性を下記に示します。

3.5.1. EN811: Modbus-TCP

クライアント

c

項目 最大値

Modbus-TCP

クライアントのソケット数

48

図

12 Modbus-TCP

の接続

3.5.2. MD911: Modus-Serial

項目 最大値

I/O

バス１本あたりの

MD911

数

4

コントロールユニット下の

MD911

、

FL911

、

EN911

、

IS911

の

合計

16

RS232

ケーブルの長さ

15m

RS485

の全長

500m

MODBUS

接続ステーション数

64

図

13 Modbus-Serial

の接続

SA911(2) SA911(2) MD911 MD911

Modbus-Serial

Stn.1 Stn.N Stn.1 Stn.M

TC-net™ I/O Loop

PU821 PU821 nv-ｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ

FN812

FN812

Ethernet 1G OIS-DS

EN811

EN811

Modbus

ﾈｯﾄﾜｰｸ

(Ethernet 100M/1G)

Modbus -TCP ｻｰﾊﾞｰ

Modbus -TCP ｻｰﾊﾞｰ

Modbus -TCP ｻｰﾊﾞｰ

3.5.3. FL911: FL-net

項目 最大値

I/O

バス中の

FL911

数

4

コントロールユニット下の

MD911

、

FL911

、

EN911

、

IS911

の 合計

16

100BASE-TX

、もしくは

10BASE-T

の長さ

100m

ステーション数

254

図

14 FL-net

の接続

3.5.4. IS911: PLC

シリアル通信

nv

シリーズのコントロールユニットは図

12

に示すように、

IS911

を通じてプログラミング無しで

PLC

への 読み込み

/

書き込みが可能です。現在サポートされている

PLC

は

SYSMAC

の

CS1W-SCB41-V1/C500-LK201

と

MELSEC

の

AJ71UC24

です。

項目 最大値

I/O

バス中の

IS911

数

4

コントロールユニット下の

MD911

、

FL911

、

EN911

、

IS911

の 合計

16

RS232

ケーブルの長さ

15m

RS485

の全長

500m

PLC

ステーション数

32

図

15 PLC

の接続

SA961(2) SA961(2) IS911 IS911

Stn.1 Stn.N Stn.1 Stn.M

RS232C/RS485

TC-net™ I/O ﾙｰﾌﾟ

SA911(2) SA911(2) FL911 FL911

FL-net

Stn.1 Stn.N Stn.1 Stn.M

TC-net™ I/O ﾙｰﾌﾟ

3.5.5. AI9H9B/AO9H9B: HART

デバイスインタフェース

項目 最大値

I/O

バス中の

AI9H9B/AO9H9B

モジュール数

16

HART

デバイスインタフェース中の

HART

デバイス数

16

図

16 HART

デバイスの接続

FDT/DTM

国際標準

IEC62453

に基づき、

CIEMAC-DS/nv

は下記に示すコンポーネントによって、

HART

デバイス

を管理することができます。

(1) FDT/DTM

FDT (Field Device Tool)

は

HART

が可能としているフィールド機器の統合的な設定とモニタリングを行うソフトウェアアプ

リケーションです。

汎用の製品として、東芝では

E+H

社のフィールドケアを推奨しています。

DTM (Device Type Manager)

は

FDT

アプリケーションの各役割を担うソフトウェアコンポーネントです。

ComDTM

によっ て

nv

シリーズのコントロールユニットと接続します。

GatewayDTM

は

HART

デバイスとのゲートウェイになります。

2

つ の

DTM

は東芝によって供給されます。

(2)

基本ハードウェア

・

Ethernet

インタフェースモジュール

:FN812

・コントロールモジュール

:PU821

・

I/O

アダプタ

:SA961(2)

・

HART

アナログ入力モジュール

:AI9H9B

・

HART

アナログ出力モジュール

:AO9H9B

SA961(2) SA961(2) AI9H9B AO9H9B

TC-net™ I/O

ﾙｰﾌﾟ

BU902A

BU903A

HART

ﾃﾞﾊﾞｲｽ

(

ｾﾝｻｰ

)

HART

ﾃﾞﾊﾞｲｽ

(

ｱｸﾁｭｴｰﾀｰ

)

4-20mA 4-20mA

PU821 PU821 nv-ｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ

FN812

FN812

Ethernet 1G

OIS-DS FDT

*GatewayDTM

*DT M

ﾃﾞﾊﾞｲｽ

*ComDTM

*FDT

ｱﾌﾟﾘｹｰｼｮﾝ

3.6.

エンジニアリングサブシステムの概要

CIEMAC-DS/nv

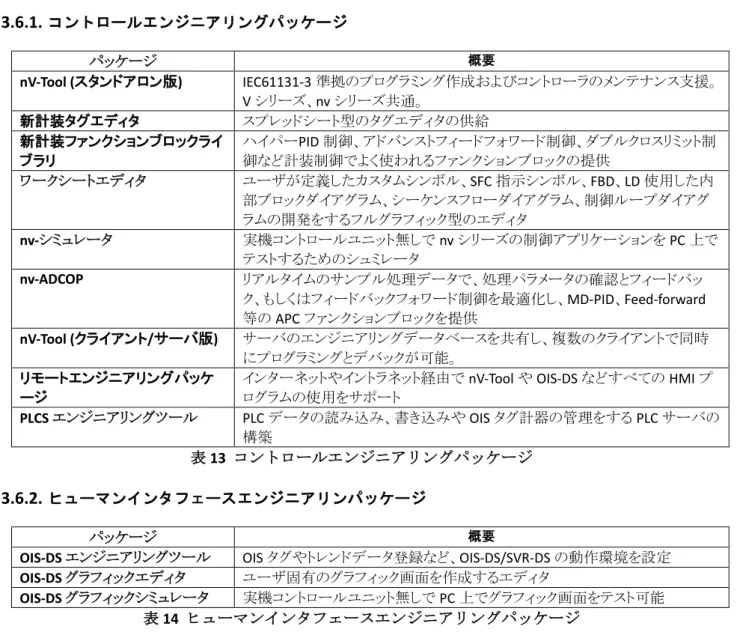

エンジニアリングサブシステムは、次のソフトウェアパッケージによって構成されます。

3.6.1.

コントロールエンジニアリングパッケージ

パッケージ ^概要

nV-Tool (

スタンドアロン版

) IEC61131-3

準拠のプログラミング作成およびコントローラのメンテナンス支援。

V

シリーズ、

nv

シリーズ共通。

新計装タグエディタ スプレッドシート型のタグエディタの供給

新計装ファンクションブロックライ

ブラリ

ハイパー

PID

制御、アドバンストフィードフォワード制御、ダブルクロスリミット制 御など計装制御でよく使われるファンクションブロックの提供

ワークシートエディタ ユーザが定義したカスタムシンボル、

SFC

指示シンボル、

FBD

、

LD

使用した内 部ブロックダイアグラム、シーケンスフローダイアグラム、制御ループダイアグ ラムの開発をするフルグラフィック型のエディタ

nv-

シミュレータ 実機コントロールユニット無しで

nv

シリーズの制御アプリケーションを

PC

上で テストするためのシュミレータ

nv-ADCOP

リアルタイムのサンプル処理データで、処理パラメータの確認とフィードバッ

ク、もしくはフィードバックフォワード制御を最適化し、

MD-PID

、

Feed-forward

等の

APC

ファンクションブロックを提供

nV-Tool (

クライアント

/

サーバ版

)

サーバのエンジニアリングデータベースを共有し、複数のクライアントで同時

にプログラミングとデバックが可能。

リモートエンジニアリングパッケ ージ

インターネットやイントラネット経由で

nV-Tool

や

OIS-DS

などすべての

HMI

プ ログラムの使用をサポート

PLCS

エンジニアリングツール

PLC

データの読み込み、書き込みや

OIS

タグ計器の管理をする

PLC

サーバの

構築

表

13

コントロールエンジニアリングパッケージ

3.6.2.

ヒューマンインタフェースエンジニアリンパッケージ

パッケージ ^概要

OIS-DS

エンジニアリングツール

OIS

タグやトレンドデータ登録など、

OIS-DS/SVR-DS

の動作環境を設定

OIS-DS

グラフィックエディタ ユーザ固有のグラフィック画面を作成するエディタ

OIS-DS

グラフィックシミュレータ 実機コントロールユニット無しで

PC

上でグラフィック画面をテスト可能

表

14

ヒューマンインタフェースエンジニアリングパッケージ

4. 制御ネットワーク・サブシステム 4.1. 1G Ethernet

CIEMAC™-DS/nv

システムでは、１

Gbps

の通信速度を実現するために、ステーション間ネットワークでは

1Gbps

スイッチ

ングハブと適合ケーブルによって構成されます。

実際に、

OIS-DS

は中央制御室に、

SVR-DS

はサーバルームに、コントロールユニットは制御室に別々に配置されるかも

しれません。加えて、接続されるコントローラは

nv

シリーズだけではなく、

V

シリーズや

DPCS

を含むかもしれません。

既存のコントローラは

100Mbps Ethernet

インタフェースに制限されています。

図

16

に

Ethernet

のネットワーク構成例を示します。本図では、便宜上、シングルネットワークで表現しています。

図

17 1G Ethernet

のネットワーク構成

1000BASE ｽｲｯﾁﾝｸﾞﾊﾌﾞ LX LX 100BASE ｽｲｯﾁﾝｸﾞﾊﾌﾞ

FX FX

T T T T T T T T T T

T T

T T

1000BASE ｽｲｯﾁﾝｸﾞﾊﾌﾞ LX LX

T T T T T T T T 1000BASE ｽｲｯﾁﾝｸﾞﾊﾌﾞ

LX LX

T T T T T T T T

1000BASE ｽｲｯﾁﾝｸﾞﾊﾌﾞ LX LX

T T T T T T T T

FN812 PU821 PU821 FN812 FN812 PU821 PU821 FN812

nV-Tool SVR-DS

NIC NIC

OIS-DS OIS-DS

NIC NIC

OIS-DS NIC

NIC NIC NIC NIC NIC

1000BASE ｽｲｯﾁﾝｸﾞﾊﾌﾞ T T

T T T T

1000BASE ｽｲｯﾁﾝｸﾞﾊﾌﾞ T T

T T T T

ｵﾍﾟﾚｰｼｮﾝﾙｰﾑ ｻｰﾊﾞｰﾙｰﾑ

ｺﾝﾄﾛｰﾙﾙｰﾑ 2 ｺﾝﾄﾛｰﾙﾙｰﾑ 1 PR2

PR1 PR3

1000BASE-T ｶﾃｺﾞﾘｰ5e/6 ｹｰﾌﾞﾙ

100m未満

1000BASE-LX 光ｹｰﾌﾞﾙ ﾏﾙﾁﾓｰﾄﾞ: 550m未満 ｼﾝｸﾞﾙﾓｰﾄﾞ: 5km未満

100BASE-T ｶﾃｺﾞﾘｰ 5 ｹｰﾌﾞﾙ

100m未満

100BASE-FX

FN711 L3* L3* FN711

Vｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ nvｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ nvｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ 1000BASE-T

ｶﾃｺﾞﾘｰ 5e/6 ｹｰﾌﾞﾙ 100m未満

1000BASE-T ｶﾃｺﾞﾘｰ 5e/6 ｹｰﾌﾞﾙ

100m未満

1000BASE-T NIC (Network Interface Card)

は各

OIS-DS

、

SVR-DS

と

nv

ツールエンジニアリングステーションに取り付けら れ、各部屋に設置された

1000BASE-T

のスイッチングハブに接続されます。

1000BASE-T

インタフェースを持つ

FN812

もまた、コントロールルームの

1000BASE-T

スイッチングハブに接続されます。それぞれに設置されたスイッチングハブ は

1000BASE-LX

の光ケーブルによって接続されます。

1000BASE-T

から

1000BASE-LX

に変更するために、メディアコン バータ、もしくはコンバータを含むスイッチングハブを使用するかもしれません。東芝では、ヒューレットパッカード社の、

ProCurve 1810G-24 Switch

を推奨しています。

4.2. TC-net™ 100

図

17

に、離れた場所に設置された

nv

シリーズと

V

シリーズコントロールユニットを、

TC-net™ 100

によって接続する 例を示します。本図では、便宜上、シングルネットワークで表現しています。

図

18 TC-net™ 100

のネットワーク構成

本構成では、以下の

TC-net

接続コンポーネントが使用されます。

HMI

の接続インタフェース

: JTNI42 nv

シリーズコントローラの接続インタフェース

: TN822 V

シリーズコントローラの接続インタフェース

: TN722

これらインタフェース間の接続には東芝の光シェアードハブ

(UTNH23A)

を必要とします。

各光ケーブルはマルチモード光ファイバーであり、

2km

まで延長可能です。

B

系のネットワークでは、

UTNH23A

の代わりに

UTNH23B

を使用します。

UTNH23A FX FX FX

TN822 PU821 PU821 TN822

HMI JTNI42 ｵﾍﾟﾚｰｼｮﾝﾙｰﾑ

ｺﾝﾄﾛｰﾙﾙｰﾑ 2 ｺﾝﾄﾛｰﾙﾙｰﾑ 1 光ｹｰﾌﾞﾙ+MT-RJ

ﾏﾙﾁﾓｰﾄﾞ: 2km未満

FX FX FX FX FX

FX FX

FX FX FX FX FX FX

TN822 PU821 PU821 TN822

FX FX

FX FX FX FX FX FX

TN722 L3* L3* TN722

HMI JTNI42

nvｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ nvｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ

Vｼﾘｰｽﾞｺﾝﾄﾛｰﾙﾕﾆｯﾄ

UTNH23A UTNH23A

5. ヒューマンインタフェース・サブシステム 5.1. OIS-DS 標準機能

OIS-DS

はヒューマンインタフェースサブシステムの基幹となるオペレータステーションです。主に、コントロールユニット

もしくは

SVR-DS

に保持されたタグ計器情報やシステム状態をモニタに表示します。標準画面として下記が用意されて

います。

画面名称 画面イメージ 説明

メニュー画面 各画面に展開するためのメニュー画

面です。

ポイント画面 ある1つのプロセスタグを監視・制御

するための画面です。アラームの確 認、停止などのほか、制御パラメータ のリモート操作も実行できます。

グループ画面 複数のプロセスタグを集中的に監

視・制御するための画面です。オプ ション機器のオペレータキーボードを 使用すれば、最大8つのプロセスタ グを同時にリモート操作できます。

図

19 OIS-DS

標準機能

(1/4)

画面名称 画面イメージ 説明

ヒストリカルトレ ンド画面

SVR-DS

によって長期に保存されたデ

ータをトレンド表示します。

１ページに最大８ペンを表示できま す。

ガイダンス画面 ユーザ定義のガイダンスを確認する

ための画面です。ガイダンスはユー ザ定義のイベントで発生させることが できます。

システム状態画 面

ヒューマンインタフェース・サブシス テムに接続されたステーションの状 態を一括監視できます。

図

20 OIS-DS

標準機能

(2/4)

画面名称 画面イメージ 説明

アラーム一覧画 面

発生しているアラームを一覧で確認 できます。

履歴表示画面 過去に発生したアラーム、操作記

録、動作記録などを一覧で確認でき ます。また、これらの情報をファイル 保存することもできます。

グラフィック画面 ユーザ作成のグラフィックを表示しま

す。グラフィックには、豊富に用意さ れた標準サブモデルを自由に使用 できます。グラフィックにタグを割り当 てることで、直感的にプラントを監視 することができます。

図

21 OIS-DS

標準機能

(3/4)

画面名称 画面イメージ 説明

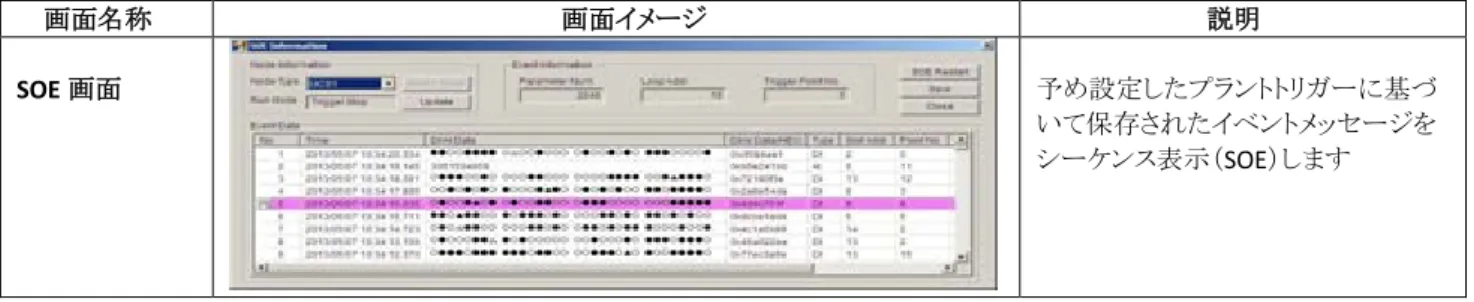

SOE画面 予め設定したプラントトリガーに基づ

いて保存されたイベントメッセージを シーケンス表示（

SOE

）します

図

22 OIS-DS

標準機能

(4/4)
