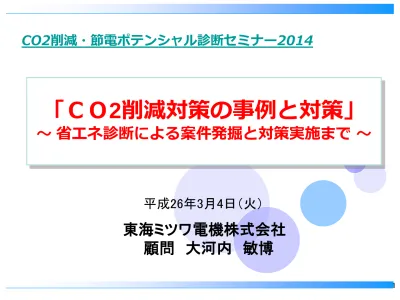

「ＣＯ2削減対策の事例と対策」
～ 省エネ診断による案件発掘と対策実施まで ～
平成26年3月4日（火）
東海ミツワ電機株式会社
顧問 大河内 敏博
CO2削減・節電ポテンシャル診断セミナー2014
www.***.com Logo マーク
目 次
１. エネルギーの利用と省エネポイント
２. 省エネ診断の目的と案件発掘
３. 計測診断、FU診断の実施例
４. 省エネ実施拡大への今後重点対策
www.***.com Logo マーク
動力
変換
４
放射・伝導等損失
５-１
電気の発生
抵抗等損失
５-２
電気の利用
変換
６
１．燃料の燃焼の合理化 ２．加熱及び冷却並びに伝熱の合理化 ３．廃熱の回収利用 ４．熱の動力等への変換の合理化 ５．放射、伝導、抵抗等によるエネルギー の損失の防止 ６．電気の動力，熱等への変換の合理化参考： 省エネ法第４条：判断基準
廃熱の回収利用
３
熱の利用
２
加熱･冷却
伝熱
１
燃焼
熱の発生
燃焼バーナー
炉、ボイラー管理
排ガス・ドレン
の熱回収
断熱、保温
ポンプ、電気加熱、照明
1.1
エネルギー利用の概念と省エネポイント
www.***.com マーク
1.2.
省エネポイント－１
燃料の燃焼の合理化
空気比の設定と管理
実際の空気量
理論の燃焼空気量
空気比＝ ＜１．１～１．３
燃焼における空気供給（空気比）の管理標準化
＊排ガスの酸素濃度で概算できる
空気比＝21/（21－O2％）
目安：排ガスのO2で3％
www.***.com マーク
連 続 式
間 欠 式
連 続 式
間 欠 式
30T/H≦
10T/H≦
5T/H≦
＜5T/H
1.30
/1.05～1.25
1.40
/1.05～1.30
1.25
/1.05～1.20
1.35
/1.05～1.25
1.25
/1.05～1.20
1.35
/1.05～1.30
1.25
/1.05～1.20
1.35
/1.05～1.30
1.25
/1.05～1.20
1.30
/1.05～1.30
1.20
/1.05～1.15
1.25
/1.05～1.25
液 体 燃 料
気 体 燃 料
1.1～1.25
／1.05～1.15
1.15～1.3
／1.15～1.25
1.2～1.3
／1.15～1.3
1.2～1.3
／1.15～1.3
1.1～1.2
／1.05～1.15
1.15～1.3
／1.15～1.25
1.2～1.3
／1.15～1.25
1.2～1.3
／1.15～1.25
金属溶解炉
金属加熱炉
金属熱処理炉
ボ
イ
ラ
区 分
上段：基準値／下段：目標値 ガス燃料の方が液体燃料と比べて燃焼性が良いため空気比は低目である。また炉容が大きい方が燃焼時間がとれる ため空気比は低くできる。したがって、工業炉では容量の大きな炉は低目の値をとるべきである。貫流ボイラーの排ガス空気比基準：
液体：1.3～1.45、 気体：1.25～1.4
空気比の基準（省エネ法：判断基準）
www.***.com Logo マーク
主要な気体燃料の特性値
市販品の例
種 類
プロパン
ブタン
都市ガス
13A
都市ガス
6B
分子式
C
3H
8C
4H
10―
―
密度 ［kg/m
3N］
2.03
2.54
0.85
0.76
比重 （空気＝１）
1.56
2.05
0.66
0.61
高発熱量 ［MJ/m
3N］
105.2
130.8
46.05
20.93
低発熱量 ［MJ/ m
3N］
97.01
121.0
41.66
18.63
理論空気量 ［m
3N/ m
3N］
23.8
30.0
11.0
4.6
爆発範囲 [％]
2.2～7.3
1.9～8.5
4.3～14.4
5.6～31.3
www.***.com Logo マーク
種 別
Ｃ重油
Ｂ重油
Ａ重油
灯 油
比重 （15/4［℃］）
0.93
0.89
0.86
0.80
化 学
成 分
（wt［％］）
Ｃ
H
Ｏ
Ｎ
Ｓ
85.3
10.48
0.48
0.29
2.85
86.00
11.34
0.36
0.18
2.10
86.58
11.83
0.70
0.03
0.85
86.70
13.00
―
―
0.004
高発熱量
［MJ/ｋｇ］
［MJ/L］
43.29
40.26
44.96
40.03
45.41
39.05
46.10
36.88
低発熱量
［MJ/ｋｇ］
［MJ/L］
40.92
38.06
42.40
37.74
42.73
36.75
43.15
34.52
引火点 ［℃］
70
60
60
40
理論空気量 ［m
３ N/kg］
10.4
10.7
10.9
11.2
主要な液体燃料の燃焼特性値
www.***.com
www.***.com マーク
1.3.
省エネポイント－２
加熱及び冷却並びに伝熱の合理化
２－１ 工場設備・・・
以下の設定が適切か？
温度、圧力、流量
投入量、処理時間、稼働台数、自動制御
２－２ 空調、給湯設備・・
・基準があるか？
温度、湿度、圧力、流量
稼働時間、稼働台数、自動制御
www.***.com マーク
1.4.
省エネポイント－３
廃熱の回収利用
１．燃焼設備 ････
･
排ガス熱回収設備があるか
熱回収なし ･････ 排ガス温度が十分低いか？
熱回収あり ･････ 熱回収率が高いか
＞25～35％
ボイラー ････････ 排ガス温度基準＜220～250℃
（回収前排ｶﾞｽ温度）－（回収後排ｶﾞｽ温度）
回収前排ガス温度
２．蒸気ドレンの回収 ･････ ボイラー給水に回収、温度の設定
３．加熱物 （固体、液体） ･･･ ボイラーブロー水の熱回収 （給水予熱）
洗浄ライン→温排水で給水予熱
熱回収率 ×100（％）
－
～
www.***.com マーク
1.5.
省エネポイント－４、５
発電設備 ･････ ピーク抑制、平準化の重要度向上
１．発電専用設備 ･････ 発電効率を管理
２．コージェネ設備 ････ （発電＋熱）利用効率を管理
効率のよい負荷での運転
廃熱の利用拡大がキー
エネルギー損失の防止
１．放射、伝熱損失の防止 ･･･ 断熱の点検 ・ 保守
工業炉の炉壁外面温度 ＜ 80℃
（炉温900℃未満時）
２．電気抵抗損失の防止 ････
受・変電設備の容量適正化
変圧器の利用の適正化 、力率は95％以上
www.***.com マーク
1.6.
省エネポイント－６
電気の利用の合理化
共 通
不要時は止める ･････ 具体策が必要
メーターに使用範囲のマークがあるか
個 別
流体機器は流量制御（インバーター利用等）
加熱は断熱、負荷 （重量、温度） の適正化
電解設備は電極距離、濃度の適正化
照明の照度の適正化、高効率ランプの使用
昇降機は機械ロスを防止 （点検、保守）
www.***.com マーク
2. 省エネ診断の目的と案件発掘
省エネ診断では
1～6のエネルギー利用の判断基準に照らし
不適合な箇所を抽出して
その原因の解消と対策を立案する。
・さらに対策の効果と対策費用を試算し
・費用対効果の、ランク付けを行なう。
www.***.com Logo マーク ⑤蒸気本管 各部の温度、圧力、電流等を測定して実態把握 保温状況、外面温度測定 ⑥排ガスファン 調節計 電流 ②蒸気圧力 都市ガス 圧力 ②蒸気利用ヒーターー ⑥燃焼ブロワー 風量、温度 ③排ガス測定 空気圧 排ガス温度 排ガスO2濃度 ①バーナー ガス量 ガス圧 蒸気伝熱管 2号ボイラー 1号ボイラー エコノマイザー 予熱、水温 *スチームトラップ ドレン温度 ⑥給水ポンプ 電流値 起動頻度 ③ボイラー給水タンク ③ ドレン回収槽
2.1.
省エネ診断の例：
ボイラーの計測箇所
www.***.com
Logo マーク
排ガス煙道の測定口よりサンプリング、分析計に導入
www.***.com マーク
2.3. 電気計測の例
クランプ電流計にて
電流の連続測定
低圧電気計測であ
れば、運転中での
測定も実施可能
www.***.com マーク
１．ボイラー及び蒸気利用設備
① 発生蒸気圧、蒸気量
② 蒸気利用先に適正な減圧設定
（ドレンロスの回避）
③ ボイラー給水の管理ＪＩＳ Ｂ８２２３に準拠
④ 不要時は元弁を閉止
（ドレンロスの回避）
⑤ 蒸気の性状管理（温度、乾き度）
⑥ 複数の蒸気利用設備に対して負荷に応じた稼働台数が
適正か
（オフ、オン時のパージ熱ロスの回避）
⑦ 断続的に運転できるものは集約してまとめ運転
⑧蒸気配管、熱 水配管の保温を徹底する
（弁、フランジも）
2.燃焼装置
①空気比の適正化
②排ガス温度の適正化
（排ガス熱回収）
③ 廃熱回収を徹底する
（蒸気ドレン、ブロー、被加熱物顕熱）
2.4. ボイラー設備のデーター評価ポイント
www.***.com マーク
2.5. ボイラーの省エネ提案例
①空気比の適正化
イ）空気/ガス比例弁の調整（ボイラーメンテ業者に注文）
②廃熱の回収
イ）給水の予熱・・・ドレン回収設備設置
ロ）排ガスの熱回収・・・給水予熱
（エコノマイザーの性能評価）
③
点検・保守管理の徹底（管理標準の設定）
イ）日常の管理・・・
燃料量、排水温度、給水温度
ロ）定期の管理・・・
年1回程度の定期保全
排ガス温度、 O2％、熱交換器の清掃
ハ）放熱の抑制・・・
保温の徹底、スチームトラップの保守
www.***.com マーク 省エネ対策 輸送用機械器具 製造業 紙・パルプ製造 業 医療・福祉 系 小売施設系
ボイラー空気比の適正化
○
○
○
○
燃焼炉・ボイラー排気の廃熱回収
○
○
○
蒸気配管・弁の保温強化
○
○
○
○
蒸気管のﾄﾗｯﾌﾟ管理とﾄﾞﾚﾝ回収
○
○
○
○
エアーブロー空気量の削減
○
○
コンプレッサーの吐出圧力管理
○
○
高断熱材を用いた工業炉の導入
○
○
不要照明・不要時間帯の消灯
○
○
○
○
ポンプインバータ設定値見直し
○
○
○
○
冷温水出口温度の調整
○
○
○
○
冷却水設定温度の調整
○
○
○
○
CO2濃度による外気導入量適正化
○
○
○
○
高効率空調機・冷凍機の導入
○
○
○
○
2.6. 業種による主な省エネ対策一覧
www.***.com Logo マーク
計測診断と提案、FU診断と実行までの流れ
1.事前データーからの省エネポイント絞りこみ
2.計測診断計画
3.診断実行、分析、省エネ対策案の抽出
4.省エネ提案：実施内容、工事費、効果の試算
5.提案実施：受入れ側の事情により実施率に差
6.フォローアップの実施
7.実施率の向上
3.計測診断、FU診断の実施例
www.***.com Logo マーク
3.1.診断対象工場のエネルギー消費分布
①これまで取組みのなかった製鋼ＬＮＧ消費設備を主体に診断
CO2排出量
160千トン/年
ＬＮＧ 14％
電炉溶解 52％
www.***.com マーク 取鍋予熱設備の計測ポイント ﾊﾞｰﾅ前ガス 予熱ﾊﾞｰﾅ 微圧計 空気圧力 計測 鉄皮温度測定 取鍋ＮＯ９ 空気 ｶﾞｽ 燃料ｶﾞｽ φ 3000 排ｶﾞｽＯ²分析計 温度記録計 燃焼空気ブロワー
3.2. 取鍋予熱設備の熱診断
www.***.com マーク
冷却水ポンプ負荷計測状況
冷却水ポンプの運転台数の適正化
冷却水の負荷計測しポンプの必要台数を検討
電気炉、排ガス冷却系統 冷却水温度 戻り 往き 冷却塔 水量測定冷却塔
3.3. 製鋼水処理設備の診断
www.***.com マーク
3.4. 計測診断による対策提案（例）
No. 対策名 適用プロセ ス名 適用箇所 CO2削減 効果 （t-CO2/ 年） 導入コス ト増加 （千円） 運転コス ト増加 （千円/ 年） 投資回収 年数 （年） 1 予熱バーナー空気比改善 製鋼 取鍋予熱設備 118.2 1,600 (3,710) 0.4 2 設備へのリジェネ導入 製鋼 取鍋予熱設備 334.5 30,000 (10,500) 2.9 3 予熱バーナー空気比改善 製鋼 タンディッシュ 予熱設備 39.3 0 (1,235) 0.0 4 予熱カバー開口部ヘの蓋掛け 製鋼 タンディッシュ 予熱設備 85.7 6,000 (2,690) 2.2 5 燃焼バーナー空気比改善 圧延 小形加熱炉 828.9 0 (26,020) 0.0 6 熱風管断熱補修と強化 圧延 小形加熱炉 197.3 3,000 (6,194) 0.5 7 レキュの空気漏れ改善 圧延 小形加熱炉 92.9 2,000 (2,814) 0.7 8 加熱炉用冷却水ポンプのINV 圧延 小形加熱炉 49.9 2,500 (1,511) 1.7 9 間接冷却水ポンプの運転時間 製鋼 水処理ポンプ 場 20.0 0 (600) 0.0 10 冬期の冷却水低減によるポンプ1台停止 製鋼 水処理ポンプ 場 598.0 13,500 (18,120) 0.7www.***.com マーク ＊前年の診断結果の実施状況調査結果 エネル ギー 種類 削減CO２ 量 (t) 実施状況 FU対 象 1 ガス 53 千Nm³ 118.2 空気比調整用の空気オリフィス取付（H25/10）自社 で調整トライしたがうまくいかななった。 ○ 2 ガス 150 千Nm³ 334.5 メーカーの見積入手、回収年数が長くなるので保留 ー 3 ガス 18 千Nm³ 39.3 空気比改善を実施したが、その効果を生かせていな い。 ○ 4 ガス 38 千Nm³ 85.7 簡易カバーを製作し、実施中であるが、効果把握が未実施である。 ○ 5 ガス 372 千Nm³ 828.9 空気比悪化の原因を究明、改善した。（炉床開口部 のシール構造不良を修理した） ○ 6 ガス 88 千Nm³ 197.3 主要な不良個所を補修した。 ○ 7 電気 281 千kWh 92.9 不良個所を特定できず、修理未実施。レキュの外部での空気漏れあり、修理予定 ○ 8 電気 151 千kWh 49.9 炉内パイプの冷却水量は安全を考えて多めにして おきたいので、未実施。 ー 9 電気 60 千kWh 20.0 冷却水出口水温を見ながら停止期間の延長を図っている。 ○ 10 電気 1,812 千kWh 598.0 実施すみ ○ 11 ガス ー ー ー 炉内パイプの断熱強化を図りたい。 ○ 合計 原油換算 1,427 ｋｌ 2,364.7 1.4％相当 ﾚｷｭ、空気漏れ改善 加熱炉、冷却水ポンプのINV 製鋼、間接冷却水ポンプの運転 ポンプ１台停止 追加：加熱炉炉内パイプ断熱 － 取鍋予熱、空気比改善 取鍋予熱、リジェネ導入 TD予熱、空気比改善 TD予熱、開口部ヘの蓋掛け 加熱炉、空気比改善 熱風管断熱補修と強化 FU診断-1 番号 対策項目 年間削減効果（推定値） 事前評価 省エネル ギー量
3.5. フォローアップ、事前調査（例）
www.***.com マーク
①実施案件の検証・・・
予定通り効果出しているか
具体的に省エネ発揮できるよう支援
②未実施案件・・・
運用、調整方法が不明の場合
実際にチューニング実施し見本とする。
③実施停滞案件・・・
再度診断を行う。
改善効果の上乗せで実施に拍車
④新たな案件発掘・・・
FU調査の過程で新規案件を
発掘
3.6. FU診断実施内容
www.***.com マーク TDの天井の中央に溶鋼注ぎ込みのための開口がある。 開口のまま、予熱作業を行っていたので、温度の上がりが悪く、ガス消費量も多かった。 カバーを製作して運用中であるが、効果の実測ができていない。 空気/ガスは 自動流量制御 カバー掛け予熱を実施 予熱バーナー、2台 燃料ガス 100万Kcal/h・台 中央開口 空気 中央 温度左 温度右 温度測定により、効果を検証した。 ＴＤ予熱炉の天井開口部のカバー設置による昇温能力改善
3.7. 1. FU診断例-1 効果検証
www.***.com
マーク
TD予熱、カバー掛け
予熱の状況
カバー
www.***.com マーク
3.7.3. FU診断例-1 測定結果
乾燥終了、ガス量アップタイミングからの昇温カーブの比較をしめす。 中央部温度 （℃） 中央部の開口部のカバーで放熱防止となり、内部温度が格段に上昇する。 最終ステップのガス量は両方とも160Nm³/ｈとしているが、今回の条件では 120Nm³/ｈのままで昨年の温度まで十分に達している。 0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 ガス量変更タイミング 今回 昨年 ガス量を160Nm³/ｈ 80 120 ｍ3/hwww.***.com マーク
ガスバーナーのチューニング（空気比調整）実施した。
調整前
調整後
ガス過剰（空気不足）で炉蓋の隙間から吹き出し、燃焼している。
ガスを絞って、（３２０→２５０Nm³/h） 空気比を1.0に調整した。
まだ、若干の吹き出し燃焼があるが、大幅に改善している。
3.8.1. FU診断例-2 チューニング
www.***.com マーク バーナー調整の実際 空気とガスの均圧制御方式であるが、流量表示がないので、排ガスＯ2濃度を みながら、ガスまたは空気の流量を微調整する。 ガスコックにより、ガス量を調整する。 炉内のＯ2濃度を見て判断 燃焼空気流量計の取り付けをおこなった。（ガスメーターは設置済） これにより、空気量/ガス量を一定範囲で運転することで維持できる。
3.8.2. FU診断例-2チューニング
www.***.com マーク ⑨ ⑦ 冷却水損失熱 鋼材の持出熱 ⑧ 炉体放散熱 ⑩ その他損失熱 ① 燃焼熱 ③ 燃料の持込熱 ⑤ 燃焼空気持込熱 ② 鋼材の持込熱 小型加熱炉の熱精算 排ガス損失 (10.3%) (55.7%) (2.2%) レキュ (0.5%) ⑥ 排ガス (31.2%) 加 熱 炉 本 体 (81.8%) (0.0%) (17.0%) (1.1%)
3.9.1. FU診断例-3 再測定による効果上乗せと新案件発掘
www.***.com マーク 対策実施後の改善効果測定として熱精算を実施した。 ＊評価 ①前回と比較して、鋼材の持出し熱の増加、燃焼空気持込熱が低下と不利な要因と、空気比 改善効果とが混合してるが、総合的に原単位の改善、熱効率の向上が確認された。 ②レキュの空気漏れが進行しており、レキュ入口の排ガス量に対して、50％近くの空気が 漏れている。 ・これにより、燃焼空気温度が前回より大幅に低下している。515℃台から340℃へ ・廃熱回収率の低下で、燃料増になっているので、早急な修繕が必要である。 ・破損がおおきいと思われるので、エレメントの更新の方が容易と思われる。 ・修理により、100℃の温度上昇ができれば、4％の燃料節約が見込まれる。 ・さらに、燃焼ブロワーのインバーター制御が働き、電力削減も復活できる。 ・現状は漏れが多いため、燃焼ブロワーのインバーターはほぼ100％運転になっている。
3.9.2. FU診断-3 対策後の熱精算の評価
www.***.com マーク
レキュペレーター性能評価
圧力 温度 １） 測定フロー 2 2 1 1 排ガス 侵入空気 1 1 2 2 レキュの漏れ空気 Ｏ２ﾒｰﾀ Ｏ２ﾒｰﾀ Ｏ２ﾒｰﾀ 13A 燃焼ブロワー （モーター電流） 排ガス 排ガスファン （モーター電流） TG PG PG TG PA TA PA TA レキュペレーター 燃焼炉3.9.3. FU診断-3 レキュペレーター性能診断
www.***.com マーク ①炉出口～レキュ出口に至る排ガス量の変化 ＜排ガスO2％＞ ＜排ガス量＞ ％ Nm³/ｈ 炉出口 侵入空気は少ない。 Nm³/ｈ レキュ入口 レキュの空気漏れが多い。 レキュ出口 Nm³/ｈ レキュの空気漏れが多いので、修理が必要である。 修理することで、燃焼空気の温度の上昇が見込まれる。 空気予熱温度の比較 前回 今回 改善予測 入口排ガス温度 出口排ガス温度 出口空気温度 入口温度 予熱温度は 温度効率 （560-13）*0.75＝ 410
改善により → 空気温度が60℃の上昇、燃料節約は3.9％
1.6% 3.3 20,289 324 293 170 ー 3.6 20,613 9.6 30,555 9,942 48.2% 699 560 560 0.86 0.63 0.75 605 360 420 34 13 133.9.4. FU診断-3 レキュの再診断結果
www.***.com マーク
1.省エネ原点である適正空気比管理の徹底
・管理をサポートする、見える化対策
・現場で空気比が管理できるメーターを工夫
4. 省エネ実施拡大への重点対策
2.廃熱回収対策
①排ガスの熱回収
②ドレンの熱利用
③製品持去り熱の利用
＊
②特に③の実施例はまだ少ない
www.***.com マーク 空気比調整はエネルギー使用の判断基準で最も基本的な事項である。 しかし、燃焼炉の現場においては、空気比が数値的にとらえていないので、 十分管理されているとは言い難い。 下図のように、燃料、空気量を表示することが空気比管理には有効である。 酸素分 析計 炉圧発信器 温度検出器 炉内圧力 記録計 炉内温度 記録計 炉内温度 指示調節計 燃料ＧＡＳ 流 量 計 O2測定；数回/年 空気元圧 調節弁 空気 調節弁 空気ブロワー 燃料GAS 炉圧ダンパー 炉 バーナ 煙道 ガス圧力調節弁 空気流量計 または圧力計
4.1. 重点対策1. 燃焼設備における空気比の見える化
www.***.com
マーク
＜特 徴＞
究極の排ガス熱回収： リジェネバーナ
www.***.com マーク
4.2.2. 未利用廃熱の回収利用
洗浄機 ホットウェルタンク (2) 排水 給水 １次予熱①汚濁水は熱交換器を利用して熱回収
簡易熱交（ｺｲﾙ） ピットタンク ※点線は従来の給水系 蒸気 60℃ オーバーフロー 排水 ホットウェルタンク (1) 30℃ 58℃ ２次予熱 90℃ 加硫缶 ドレン 熱交換器 蒸気配管 ドレン 90℃ 90℃ 15℃ 洗浄廃温水80℃ 15℃まずできることから着手しよう。
温排水の回収利用
①
②
www.***.com Logo マーク
診断提案の実施率を高めるサポートが大事。
①自ら工事の詳細設計、監理できる会社は少ない。
②運用改善でも、人手不足でできない会社が多い。
③工事案件を実行するかどうかは投資回収で決まる。
メーカーに丸投げは工事が高くなりがちで、経済性
が低下することが多い。
以上の課題に対して、フォローアップ事業が有効で
あり、充実が望まれる。
まとめ
